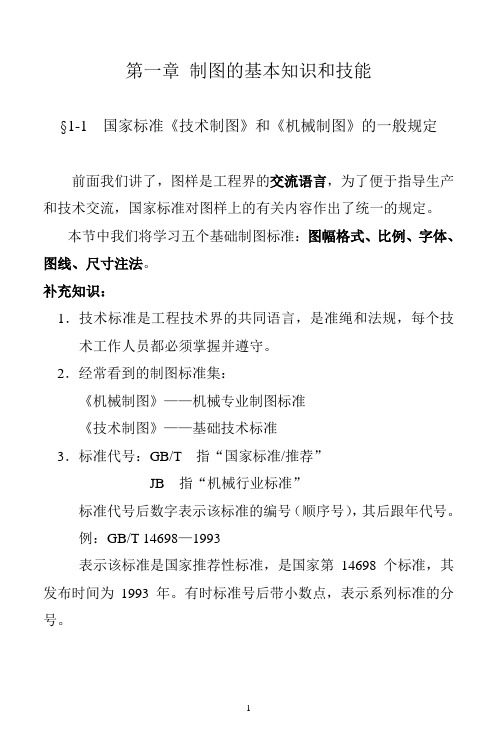

第一章制图的基本知识和技能§1-1 国家标准《技术制图》和《机械制图》的一般规定前面我们讲了，图样是工程界的交流语言，为了便于指导生产和技术交流，国家标准对图样上的有关内容作出了统一的规定。
本节中我们将学习五个基础制图标准：图幅格式、比例、字体、图线、尺寸注法。
补充知识：1．技术标准是工程技术界的共同语言，是准绳和法规，每个技术工作人员都必须掌握并遵守。
2．经常看到的制图标准集：《机械制图》——机械专业制图标准《技术制图》——基础技术标准3．标准代号：GB/T 指“国家标准/推荐”JB 指“机械行业标准”标准代号后数字表示该标准的编号（顺序号），其后跟年代号。
例：GB/T 14698—1993表示该标准是国家推荐性标准，是国家第14698个标准，其发布时间为1993年。
有时标准号后带小数点，表示系列标准的分号。
一． 图纸幅面和格式（GB/T 14689—1993） 1．图幅基本图幅：A0、A1、A2、A3、A4增加。
2．图框格式从是否装订来看可分为以下两种格式：留装订边：装订边宽为a ，其余留边宽度为c 。
不留装订边：各边均为e 。
注：不论哪种格式，均应用粗实线画出图框线和标题栏边框。
（P8）3．标题栏的方位及格式 1） 图纸格式和标题栏的方位X 型——又称横式，标题栏长边∥图纸长边——A0~A3 Y 型——又称竖式，标题栏长边⊥图纸长边——A4{{标题栏的位置：图纸的右下角。
为了利用预先印制的图纸，允许将X型图纸的短边置于水平或将Y型图纸的长边置于水平使用，但此时应在图纸上标明看图方向（方向符号）。
——看图方向与标题栏的方向一致为了使图样复制和缩微摄影时定位方便，应在各边长的中点处分别画出对中符号。
2）标题栏的格式GB10609.1-89规定标题栏应包含四个区：更改区、签字区、名称代号区、其他区。
标题栏的格式可以由各单位自定。
标题栏的长度一般为180或140。
制图作业按课本P9中图1-7。
第一章制图的基本知识和基本技能一、制图基本知识二、几何作图三、绘图方法制图基本知识图纸幅面和格式：基本幅面:A0 、A1、A2、A3、A4 图框格式:留装订边不留装订边图框线用粗实线绘制标题栏：图框的右下角简化标题栏比例：图中图形与其实物相应要素线性尺寸之比原值比例1∶1放大比例5∶1 2∶15×10n∶1 2×10n∶1 1×10n∶1缩小比例1∶2 1∶5 1∶10 1∶2×10n 1∶5×10n 1∶1×10n线型粗实线：可见轮廓线。
细实线：尺寸线。
虚线：不可见轮廓线。
细点画线：对称线，轴线。
波浪线：断裂处边界线粗线：宽度b在0.5~2mm细线：宽度b/2尺寸注法1.基本规则(1) 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
（2）图样中(包括技术要求和其他说明)的尺寸，以毫米（mm）为单位时，不需标注单位符号（或名称），如采用其他单位，则应注明相应的单位符号。
（3）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
（4）机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
100尺寸线尺寸线终端尺寸界限2.尺寸的组成尺寸线、尺寸界限、尺寸数字和尺寸线终端1203.数字4.尺寸线5.尺寸界线6.尺寸注法示例几何作图根据图形的几何条件，用绘图工具将图形作出来，称为几何作图。
一、等分线段与正多边形二、斜度和锥度斜度：指一直线或平面对另一直线或一平面的倾斜程度，图样中以1：n标注。
锥度：指正圆锥的底圆直径与圆锥高度之比，在图样中常以1：n的形式标注。
三、圆弧连接用已知半径的圆弧来光滑连接已知直线或圆弧光滑连接即相切连接。
要保证相切，必须准确求出连接圆弧的圆心和切点作图步骤：1)求出连接圆弧的圆心2)求出连接点(切点)3)画圆弧O OK 1K 2R轨迹法求圆心RO平面图形的尺寸注法和线段分析平面图形---封闭图形---若干线段(直线,圆弧)相邻线段彼此相交或相切连接一、尺寸分析平面图形中标注的尺寸，必须能唯一确定图形的大小和形状定形尺寸：确定各部分形状大小定位尺寸：确定图形各部分相对位置尺寸基准：标注尺寸的起点二线段分析已知线段：定形，定位尺寸齐全中间线段：定形已知，定位不全连接线段：定形已知，定位没有三、平面图形作图步骤⏹1、定图形基准线，画已知线段⏹2、画中间线段⏹3、画连接线段⏹4、擦去多余图线，按规定线型加深椭圆画法(已知长短轴）DC四心近似画法几何作图XT2-1•1.准备工作:固定图纸，画边框、图框、标题栏等。
第一章制图的基本知识和技能（约2.7万字）图样是设计、制造与维修机器的重要资料，是技术交流的语言，在绘图和看图过程中首先应对绘图的基本知识有所了解，基本知识的内容包括技术制图的基本规定，几何图形的作图方法以及画图的基本技能，要正确地绘制机械图样，还必须遵循国家标准的各项规定，必须学会正确地使用各种绘图工具，掌握合理的绘图方法和步骤。
1.1 机械制图国家标准的基本规定工程图样必须符合国家标准，这些标准对科学地进行生产和图样的管理工作起着十分重要的作用，每个工程技术人员在绘制生产图样时均应熟悉并严格遵照国家标准的相关规定。
这些标准就是《技术制图》国家标准GB/T14689－１４６９１—９３，GB/T17450—17453—１９９８，《机械制图》国家标准GB4457—４４６０—８４等，GB4457.4—４４６０—８４中的“GB”是国家标准的代号（简称国标），４４５７是标准编号、４表示某部分，、８４表示１９８４年发布。
本章主要介绍制图的基本部分。
1.1.１图纸幅面与格式图纸幅面与格式（GB/T14689—93）1、图纸幅面绘制技术图样时，应该优先采用下表１—１所规定的基本幅面。
必要时允许加长幅面，加长幅面及图框尺寸在GB/T14698—93中另有规定。
在图纸上必须用粗实线画出图框，其格式分为留装订边和不留装订边的两种图纸，但是，同一产品的图纸只能采用同一格式。
留装订边的图纸，其图框格式如图１—１所示，(a)(b)图１—１留装订边的图框格式不留装订边的图纸，其图框格式如图１—２所示，尺寸按表１—１的规定。
(a)(b)图１—２不留装订边的图框格式３、标题栏每张图纸必须画出标题栏，标题栏的格式和尺寸按GB10609.1—89规定，如图1—3所示，标题栏通常位于图纸右下角。
图1—3标题栏标题栏按图纸分为X 型如图１—１（b ）、图１—２(b)，和Y 型如图１—１（a ）、图１—２（a ），看图的正方向与标题栏一致。
