专科《机械制图》_试卷_答案

专科《机械制图》一、（共60题,共150分）1. 图样中若没注明尺寸数字的单位，则单位为（）（2分）A.英寸B.毫米C.厘米D.米.标准答案：B2. 选择正确的左视图。

（）（2分）A.见图B.见图C.见图D.见图.标准答案：D3. 选择正确的左视图。

（）（2分）A.见图 B.见图 C.见图 D.见图.标准答案：A4. 选择正确的左视图。

（）（2分）A.见图 B.见图 C.见图 D.见图.标准答案：D 5. 选取正确的左视图。

（）（2分）A.见图B.见图C.见图D.见图.标准答案：C6. 直线AF、CD的相对位置（）（2分）A.平行B.相交C.交叉.标准答案：C7. 选择正确的左视图。

（）（2分）A.见图B.见图C.见图D.见图.标准答案：C8. 在装配图中，提高轴的轴线剖切，在轴的剖切范围（）。

（2分）A.不画剖面线B.应画剖面线C.视材质而定D.一律涂黑.标准答案：A9. 螺孔的正确画法是（）（2分）A.见图B.见图C.见图D.见图.标准答案：B10. 正确的左视图是（）（2分）A.见图B.见图C.见图D.见图.标准答案：C11. 正确的主视图是（）（2分）A.见图B.见图C.见图D.见图.标准答案：A12. 正确的左视图是（）（2分）A.见图 B.见图 C.见图 D.见图.标准答案：D 13. 判断E－E断面图，正确的答案是（）（2分）A.见图B.见图C.见图D.见图.标准答案：D14. 正确的左视图是（）（2分）A.见图B.见图C.见图D.见图.标准答案：D15. 下列为正确的表面粗糙度标注的是（）（2分）A.见图B.见图C.见图D.见图.标准答案：A16. 正确的螺纹画法有（）（4分）A.见图B.见图C.见图D.见图.标准答案：A,D17. 正确的视图有（）（4分）A.见图B.见图C.见图D.见图.标准答案：A,B,D18. 正确的断面图有（）（4分）A.见图B.见图C.见图D.见图.标准答案：B,C 19. 判断下列哪些AB直线位于三角形平面内。

《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。

A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。

A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。

A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。

A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。

A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。

A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。

A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。

A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。

A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。

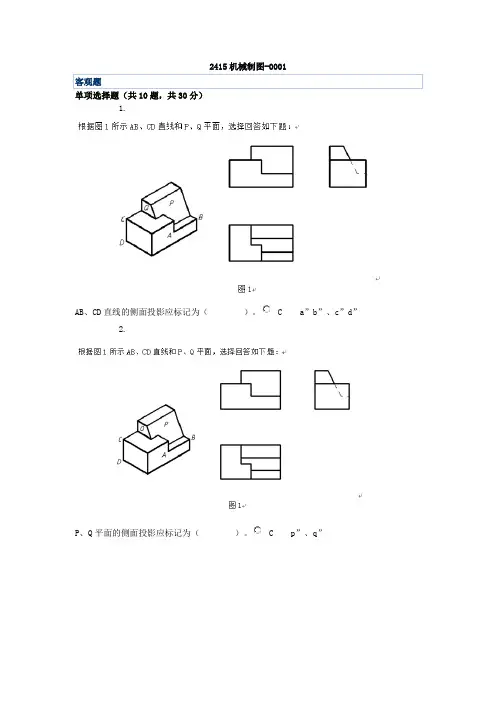

电大专科机械制图机考网考试题库及答案一、选择题（每题2分，共40分）1. 机械制图中，下列哪个选项是正确的比例？A. 1:1B. 1:10C. 10:1D. 100:1答案：A2. 在机械制图中，下列哪个视图表示物体的前面？A. 主视图B. 俯视图C. 左视图D. 右视图答案：A3. 机械制图中，下列哪个尺寸标注方法是不正确的？A. 尺寸线与轮廓线平行B. 尺寸线与轮廓线垂直C. 尺寸线与轮廓线重合D. 尺寸线与轮廓线相切答案：C4. 在机械制图中，下列哪个选项表示圆锥？A. 圆柱B. 圆锥C. 圆球D. 圆环答案：B5. 机械制图中，下列哪个选项表示螺纹？A. M10B. G1/2C. H7D. F8答案：A6. 在机械制图中，下列哪个选项表示粗糙度？A. Ra0.8B. Rz1.6C. Rmax3.2D. Rz0.4答案：A7. 机械制图中，下列哪个选项表示直角坐标？A. 极坐标B. 笛卡尔坐标C. 柱面坐标D. 球面坐标答案：B8. 在机械制图中，下列哪个选项表示斜视图？A. 主视图B. 俯视图C. 左视图D. 斜视图答案：D9. 机械制图中，下列哪个选项表示剖面图？A. 全剖面图B. 半剖面图C. 阶梯剖面图D. 移出剖面图答案：D10. 在机械制图中，下列哪个选项表示尺寸公差？A. IT7B. JS7C. H7D. f8答案：A二、判断题（每题2分，共20分）1. 机械制图中，尺寸标注必须清晰、准确，且不能重复标注。

（）答案：正确2. 在机械制图中，主视图、俯视图和左视图的投影规律是长对正、宽相等、高平齐。

（）答案：正确3. 机械制图中，剖面图是用来表示物体内部结构的。

（）答案：正确4. 在机械制图中，尺寸标注的基准线应与轮廓线平行。

（）答案：错误5. 机械制图中，斜视图是用来表示物体斜面的。

（）答案：正确6. 在机械制图中，尺寸标注应遵循“先大后小、先长后短”的原则。

（）答案：正确7. 机械制图中，粗糙度符号应标注在尺寸线的延长线上。

高职单招机械制图试题及答案一、单项选择题（本大题共10小题，每小题2分，共20分。

在每小题的四个选项中，只有一个选项是正确的，请将正确选项的字母填入题干后的括号内。

）1. 在机械制图中，第一角投影法与第三角投影法的主要区别在于（）。

A. 视图的配置方式B. 尺寸标注方式C. 文字说明方式D. 线型使用方式2. 下列哪个视图不能单独表达物体的全部形状信息？（）A. 主视图B. 左视图C. 俯视图D. 右视图3. 在机械制图中，标注尺寸时，线性尺寸的起点通常使用（）表示。

A. 数字B. 箭头C. 斜线D. 圆圈4. 对于对称或多个相同的结构，在机械制图中可以采用（）来简化表达。

A. 断裂画法B. 简化画法C. 重复画法D. 省略画法5. 在机械制图中，螺纹的标注通常包括（）。

A. 螺纹直径和螺距B. 螺纹直径和长度C. 螺纹类型和螺距D. 螺纹类型和长度6. 下列哪一项不是机械制图中常见的尺寸标注项目？（）A. 长度B. 角度C. 重量D. 直径7. 在机械制图中，表面粗糙度的符号通常由（）组成。

A. 一个数字和一个字母B. 一个字母和一个符号C. 一个数字和两个字母D. 一个符号和两个数字8. 对于需要表达内部结构的零件，机械制图通常采用（）来表达。

A. 剖视图B. 视图C. 轴测图D. 三视图9. 在机械制图中，公差通常标注在（）旁边。

A. 尺寸线B. 尺寸界线C. 指引线D. 剖面线10. 下列哪一项不是机械制图中常见的线型？（）A. 实线B. 虚线C. 点画线D. 波浪线二、填空题（本大题共5小题，每小题3分，共15分。

请在每小题的空格中填入正确的内容。

）11. 在机械制图中，剖面线的作用是表示零件的_________。

12. 当两个平面相交时，机械制图中通常采用_________来表示交线。

13. 在机械制图中，局部放大图可以更清晰地表达零件的_________部分。

14. 机械制图中的形位公差包括直线度、平面度、_________等。

《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。

其中为看图方便，尽可能采用（）比例。

2. 标注尺寸由（）、（）和（）三个要素组成。

3. 在标注尺寸时，应做到（）、（）、（）和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。

5、三视图之间的投影对应关系可以归纳为（）、（）长对正。

（）、（）高平齐。

（）、（）宽相等。

二、选择题（１０分）1.一张完整装配图的内容包括：（ 1）一组图形；（2）（）；（3）必要的技术要求；（ 4）零件序号和明细栏；（5）标题栏。

A、正确的尺寸 B 、完整的尺寸 C 、合理的尺寸 D 、必要的尺寸2.看装配图的第一步是先看（）A、尺寸标注 B 、表达方法 C 、标题栏 D 、技术要求3.零件图的技术要求的标注必须符合（）的规定注法。

A 工厂B 行业C 部颁 D国家标准4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。

A 不相同 B相同 C 相同不相同均可 D 依个人习惯5.局部剖视图用（）为剖与未剖部分的分界线。

A 粗实线 B细实线 C 细点划线 D 波浪线6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）A、选择其他视图，确定表达方案B画出各个视图C 选择图幅，确定作图比例D安排布图，画基准线7.在机件的三视图中，机件上对应部分的主左视图应（）A 长对正B 高平齐 C宽相等 D 高相等8.三视图的投影规律是（）A 长相等高相等宽相等B长对正高对正宽对正C 长对正高平齐宽相等D长相等高平齐宽对正9.国标规定，外螺纹的大径应画（）A 点划线B 粗实线C 细实线D 虚线10.国标规定螺纹的牙顶用（）画出A 虚线B 细实线 C点划线 D 粗实线三、判断题（10 分）（） 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

《机械制图》考试试题姓名分数一、填空题(10分)1. 比例分为( )比例、 ( )比例、 ( )比例等三种。

其中为看图方便，尽可能采用( )比例。

2. 标注尺寸由( ) 、( )和( )三个要素组成。

3. 在标注尺寸时，应做到( ) 、( ) 、( )和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用( )线画，不可见轮廓线用( )线画，尺寸线和尺寸界线用( )线画，而中心线和对称中心线则用( )线画。

5 、三视图之间的投影对应关系可以归纳为( ) 、( )长对正。

( ) 、( )高平齐。

( ) 、( )宽相等。

二、选择题(10分)1. 一张完整装配图的内容包括： (1)一组图形； (2) ( )； (3)必要的技术要求； (4)零件序号和明细栏； (5)标题栏。

A、正确的尺寸B、完整的尺寸C、合理的尺寸D、必要的尺寸2. 看装配图的第一步是先看( )A、尺寸标注B、表达方法C、标题栏D、技术要求3. 零件图的技术要求的标注必须符合( )的规定注法。

A 工厂B 行业C 部颁D 国家标准4. 零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数( ) ，零偏差必须标出。

A 不相同B 相同C 相同不相同均可D 依个人习惯5.局部剖视图用( )为剖与未剖部分的分界线。

A 粗实线B 细实线C 细点划线D 波浪线6. 绘制零件图对零件进行形体分析，确定主视图方向后，下一步是( )A、选择其他视图，确定表达方案 B 画出各个视图C 选择图幅，确定作图比例D 安排布图，画基准线7. 在机件的三视图中，机件上对应部分的主左视图应( )A 长对正B 高平齐C 宽相等D 高相等8. 三视图的投影规律是( )A 长相等高相等宽相等B 长对正高对正宽对正C 长对正高平齐宽相等D 长相等高平齐宽对正9. 国标规定，外螺纹的大径应画( )A 点划线B 粗实线C 细实线D 虚线10. 国标规定螺纹的牙顶用( )画出A 虚线B 细实线C 点划线D 粗实线三、判断题(10 分) ( ) 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

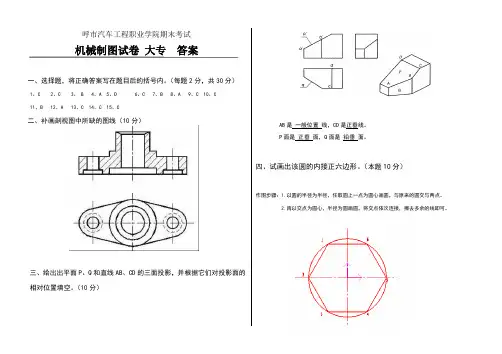

呼市汽车工程职业学院期末考试
机械制图试卷大专答案
一、选择题，将正确答案写在题目后的括号内。

（每题2分，共30分）
1、C
2、C
3、 B
4、A
5、D
6、C
7、B
8、A
9、C 10、C
11、B 12、A 13、C 14、C 15、C
二、补画剖视图中所缺的图线（10分）
三、给出出平面P、Q和直线AB、CD的三面投影，并根据它们对投影面的相对位置填空。

（10分）
AB是一般位置线，CD是正垂线。

P面是正垂面，Q面是铅垂面。

四、试画出该圆的内接正六边形。

（本题10分）
作图步骤：1.以圆的半径为半径，任取圆上一点为圆心画圆，与原来的圆交与两点。

2.再以交点为圆心，半径为圆画圆，将交点依次连接，擦去多余的线即可。

五、读三维立体图，画出相应的三视图。

（本题10分）六、标注尺寸（尺寸数值从图中按1：1量取，取整数）。

（本题10分）
五、读零件图，并回答下列问题（20分）
1、在图上空余位置画出C—C移出断面图。

（5分）
2、零件上的φ35n6的这段轴长度为 42.01mm ，表面粗糙度代号为
，轴上采用了平键。

（6分）
3、轴上平键槽的长度为 22.4mm ，宽度为 14mm ，深度为 0.5mm 。

（6分）
4、-6g的含义是细牙普通螺纹，公称直径，中径、顶径公差代号为6g 。

（3分）。

试卷(1) 答案机械系机电一体化专业画法几何及机械制图课程班级 姓名 学号 得分题号 一 二 三 四 五 六 七 八 九 总分 得分 阅卷人一、已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。

XZY HY WOaaabbb二、作平面四边形ABCD 的投影。

三、完成下列各形体的投影。

1． 2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

1．2．五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

九、读零件图，并回答问题。

1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是螺纹（内、外），又是，H是，答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

2．指出该零件在长、宽、高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内、外），4．Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

5．说明符号的含义。

前者表示用去除材料的方法获得的表面粗糙度，6.3Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。

6.试画出主视图的外形。

（图形从略）试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分，上方8，试作A、B两点的三面投影。

(10分)二、作平面四边形ABCD的投影。

机械制图培训试卷姓名________ 分数_______一、选择题：请将正确答案的序号填在题后的括号内。

（每题 2 分，共 40 分）1、螺纹牙底线用（）绘制。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线2、标注尺寸时，应尽可能使用符号和缩写词。

其符号“（）”表示均布。

（A）EQS （B）GB/T （C）JB （D）C3、标注球的直径尺寸时应在尺寸数字前面加注符号（）。

（A）Φ（B）R （C）SΦ（D）SR4、机件向不平行于任何基本投影面的平面投影所得的视图叫（）。

（A）局部视图（B）向视图（C）基本视图（D）斜视图5、局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。

（A）希腊（B）阿拉伯（C）罗马（D）中国6、在垂直于螺纹轴线的投影面的视图中，内螺纹大径应画成（）。

（A）完整的细实线圆（B）完整的粗实线圆（C）3/4的粗实线圆（D）3/4的细实线圆7、选择正确的局部剖视图（）。

（A）（B）（C）（D）8、同一基本尺寸的表面，若有不同的公差要求时，应用（）分开，并按线性尺寸公差注法规定的形式分别标注其公差。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线9、局部放大图中的比例是指相应要素的线性尺寸之比，具体是指（）。

（A）局部放大图的图形比原图形（B）局部放大图的图形比其实物（C）原图形比其局部放大图的图形（D）实物比其局部放大图的图形10、根据主、俯视图，选择正确的左视图（）。

11、滚动轴承外圈与箱体孔的配合应采用____，内圈与轴的配合应采用____。

（）（A）基孔制基轴制（B）基轴制基轴制（C）基孔制基孔制（D）基轴制基孔制12、锥形结构的基面位置线线型为（）。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线13、尺寸Ф40H7的（）。

（A）上偏差、下偏差均大于0（B）上偏差为0，下偏差为负值（C）上偏差、下偏差均小于0（D）上偏差为正值，下偏差为014、图样上四个相同螺纹孔尺寸标注的正确方法是（）。

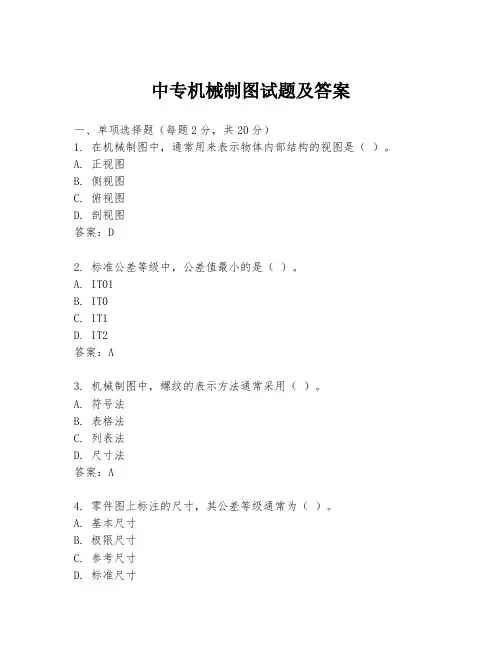

中专机械制图试题及答案一、单项选择题（每题2分，共20分）1. 在机械制图中，通常用来表示物体内部结构的视图是（）。

A. 正视图B. 侧视图C. 俯视图D. 剖视图答案：D2. 标准公差等级中，公差值最小的是（）。

A. IT01B. IT0C. IT1D. IT2答案：A3. 机械制图中，螺纹的表示方法通常采用（）。

A. 符号法B. 表格法C. 列表法D. 尺寸法答案：A4. 零件图上标注的尺寸，其公差等级通常为（）。

A. 基本尺寸B. 极限尺寸C. 参考尺寸D. 标准尺寸5. 机械制图中，用来表示零件上孔的直径的尺寸线是（）。

A. 细实线B. 粗实线C. 虚线D. 点划线答案：A6. 在机械制图中，表示物体对称面的符号是（）。

A. 圆圈B. 箭头C. 双点划线D. 波浪线答案：C7. 机械制图中，用来表示物体轴线的线型是（）。

A. 细实线B. 粗实线C. 虚线D. 点划线答案：B8. 机械制图中，用来表示物体中心线的线型是（）。

A. 细实线B. 粗实线C. 虚线D. 点划线答案：D9. 在机械制图中，用来表示物体表面粗糙度的符号是（）。

B. 箭头C. 双点划线D. 三角形答案：D10. 机械制图中，用来表示物体焊接部位的符号是（）。

A. 圆圈B. 箭头C. 双点划线D. 波浪线答案：C二、填空题（每题2分，共20分）1. 在机械制图中，表示物体长度的单位通常是____。

答案：毫米2. 机械制图中，表示物体宽度的单位通常是____。

答案：毫米3. 机械制图中，表示物体高度的单位通常是____。

答案：毫米4. 在机械制图中，表示物体深度的单位通常是____。

答案：毫米5. 机械制图中，表示物体半径的单位通常是____。

答案：毫米6. 机械制图中，表示物体直径的单位通常是____。

答案：毫米7. 在机械制图中，表示物体角度的单位通常是____。

答案：度8. 机械制图中，表示物体弧度的单位通常是____。
