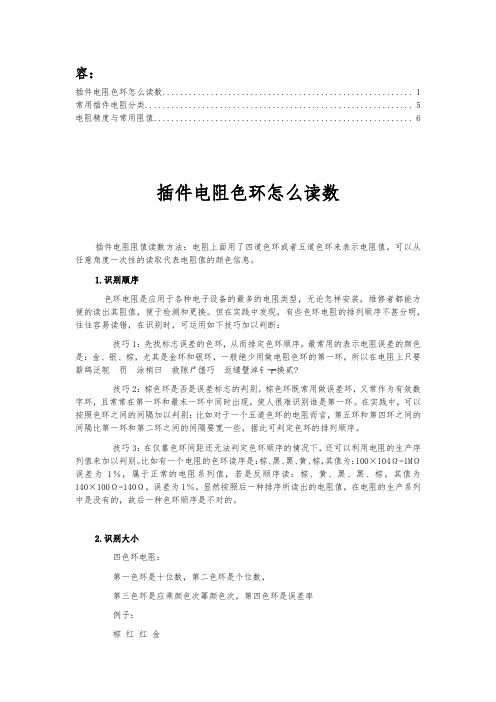

插件电阻 色环电阻识别方法

容：插件电阻色环怎么读数 (1)常用插件电阻分类 (5)电阻精度与常用阻值 (6)插件电阻色环怎么读数插件电阻阻值读数方法：电阻上面用了四道色环或者五道色环来表示电阻值。

可以从任意角度一次性的读取代表电阻值的颜色信息。

1.识别顺序色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。

但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。

最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要薪鸹泛鸵罚涂梢曰救隙ㄕ馐巧返缱璧淖钅┮换贰?技巧2：棕色环是否是误差标志的判别。

棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。

在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。

技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。

比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×104Ω=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1％。

显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。

2.识别大小四色环电阻：第一色环是十位数，第二色环是个位数，第三色环是应乘颜色次幂颜色次，第四色环是误差率例子：棕红红金其阻值为12×102=1.2K 误差为±5%误差表示电阻数值，在标准值1200上下波动（5%×1200）都表示此电阻是可以接受的，即在1140-1260之间都是好的电阻。

论述电阻器件的分类和色环电阻的读取方法电阻器件的分类：1. 按照使用分类：电阻器（包含排阻），电位器至于电阻式的传感器，压敏电阻等都放在特定的场合去说。

2. 按照用途：通用型，精密型，高压型，耐浪涌或脉冲，抗硫化等。

3. 按照材料分类：插件：碳膜电阻，金膜电阻，水泥电阻（色环不用记）（现在电路很少使用，但有些时候非常有效）。

区别：水泥电阻：大功率。

碳膜电阻：低成本，但精度低。

金属膜电阻：高精度。

贴片：薄膜电阻和厚膜电阻。

区别：薄膜电阻精度做的精度高，温漂小，但是相对较贵一些，并且由于工艺限制，范围也小了一些。

厚膜电阻的温度系数上很难控制，一般较大，同样的，薄膜电阻则可以做到非常低的温度系数，这样电阻阻值随温度变化非常小，阻值稳定可靠。

厚膜电阻的抗湿性高于薄膜电阻。

色环电阻的读取方法：1. 允许偏差色环：出现金色和银色的一定是允许误差，另一端为起始端，读取有效数字。

2. 色环位置：通常色环电阻的起始端与色环电阻导线间的距离较近，允许偏差端与色环电阻导线端位置较远。

3. 色环间距：前3环或者4环间距差不多，最后一环距离比较远。

也就是通常有效数字之间的间距较窄，倍乘数与允许偏差之间的色环间距较宽。

4. 四环电阻：1、2环是有效数字，第3环是倍乘数，也就是0的个数，第4环表示误差。

色环颜色为棕黑绿金，棕-1，黑-0，绿5，也就是0的个数为5，金表示误差±5%，所色环电阻的读数：1MΩ±5%。

5. 五环电阻：1、2、3环是有效数字、第4环是倍乘数，也就是0的个数，如果第4环是金色，往前移1位，如果是银色，则往前移2位，第5环表示误差。

如果色环电阻颜色为红红黄银金，红-2，黄-4，四环银也就是往前移2位，五环金表示误差±5%，色环电阻的读数：Ω±10%。

如需更多电子元件相关内容的信息，可以查阅电子元件相关的书籍或咨询电子工程师。

色环电阻识别方法
在电子电路中，色环电阻是一种常见的被动元件，它通过色条标识出电阻的阻
值和精度。

因此，对色环电阻的识别方法是电子工程师和电子爱好者们必备的基本技能之一。

本文将介绍色环电阻的识别方法，帮助大家快速准确地识别色环电阻。

首先，我们需要了解色环电阻的色条标识规则。

色环电阻通常由4个色环组成，前三个色环表示电阻值，第四个色环表示精度。

第一、第二个色环表示电阻值的前两位数字，第三个色环表示电阻值的数量级（乘以10的多少次方），第四个色环
表示电阻的精度。

在识别色环电阻时，我们首先需要根据这些规则来确定电阻值和精度。

其次，我们可以通过观察色环的颜色来识别电阻值和精度。

每种颜色对应一个
数字或精度值，比如黑色对应0，棕色对应1，红色对应2，橙色对应3，黄色对应4，绿色对应5，蓝色对应6，紫色对应7，灰色对应8，白色对应9。

而金色的色
环表示精度为5%，银色的色环表示精度为10%，无色的色环表示精度为20%。

通
过观察色环的颜色，我们可以快速确定电阻值和精度。

此外，我们还可以借助工具来识别色环电阻。

比如可以使用万用表来测量电阻值，然后与色环标识进行对比来确认电阻值和精度。

此外，还可以使用色环电阻识别器这样的专用工具，它可以通过读取色环的颜色来自动识别电阻值和精度，极大地简化了识别的过程。

总的来说，识别色环电阻的方法主要包括了对色环的规则了解、色环颜色的观
察和借助工具来识别。

掌握这些方法可以帮助我们快速准确地识别色环电阻，为电子电路的设计和维护提供了便利。

希望本文介绍的内容能够对大家有所帮助，谢谢阅读！。

电阻色环识别方法电阻色环是用来表示电阻器阻值的一种标识方法，常见于电子元器件和电路设计中。

电阻色环一般由四个或五个彩色环组成，每个彩色环代表一个数字或功能。

通过识别这些颜色，可以确定电阻的阻值。

电阻色环的识别方法如下：1. 首先，确定电阻色环的顺序。

一般来说，电阻色环从左到右依次表示第一、第二、第三和第四位数字，最后一个色环（如果有的话）表示容差。

2. 再确定每个色环对应的数字或功能。

具体的对应关系如下：- 黑色：数字0- 棕色：数字1- 红色：数字2- 橙色：数字3- 黄色：数字4- 绿色：数字5- 蓝色：数字6- 紫色：数字7- 灰色：数字8- 白色：数字93. 对于前三个色环，将它们对应的数字依次排列起来，形成一个三位数。

这个三位数即为电阻的前三个有效数字。

4. 如果电阻有第四个色环，根据对应的数字确定电阻的乘数。

乘数表示前三位数需要乘以的数量级。

例如，黄色表示乘以1000，绿色表示乘以1000000。

根据乘数将前三位数与乘数相乘，得到电阻的实际阻值。

5. 如果电阻有第五个色环，根据对应的颜色确定电阻的容差。

容差是指电阻实际阻值与标称阻值之间的误差范围。

常见的容差值有金色（5%）、银色（10%）和无色（20%）。

通过以上步骤，可以准确识别出电阻的阻值。

例如，如果有一个电阻色环的顺序为棕色、黑色、红色、金色，那么它的阻值为10 ×100 = 1000欧姆，容差为5%。

需要注意的是，有些电阻可能没有色环标识。

这种情况下，我们需要通过其他方式来确定电阻的阻值，例如使用万用电表等测量工具。

电阻色环的识别方法可以帮助工程师和电子爱好者快速准确地确定电阻的阻值，为电路设计和维修提供便利。

在实际应用中，我们可以借助一些手机应用或在线工具，通过拍照或输入色环颜色来获得电阻的阻值。

这些工具能够自动地进行识别和计算，提高了工作的效率和准确性。

对于对电子元器件和电路设计感兴趣的人来说，了解电阻色环的识别方法是十分有益的。

色环电阻的识别方法（总结）1. 四色环电阻：.第一色环是十位数；第二色环是个位数；第三色环是应乘颜色次幂颜色次；第四色环是误差率；例子1：棕红红金其阻值为12×10^2=1000欧=1.2K 误差为±5%例子2：黄紫红金其阻值为47×10^2=1000欧=4700欧=4.7K 误差为±5%；注：误差表示电阻数值，在标准值1200上下波动（5%×1200）都表示此电阻是可以接受的，即在1140-1260之间都是好的电阻。

2.五色环电阻：例子3：红红黑棕金五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×10^1=2.2K 误差为±5%第一色环是百位数；第二色环是十位数；第三色环是个位数；第四色环是应乘颜色次幂颜色次，第五色环是误差率；首先，从电阻的底端，找出代表公差精度的色环，金色的代表5%，银色的代表10%，金色和银色一般位于电阻的底端，这样可以确定电阻的方向；再从电阻的另一端，找出第一条、第二条色环，读取其相对应的数字。

色环标示主要应用圆柱型的电阻器上，如：碳膜电阻、金属膜电阻、金属氧化膜电阻、保险丝电阻、绕线电阻。

在早期，一般当电阻的表面不足以用数字表示法时，就会用色环标示法来表示电阻的阻值、公差、规格。

色环主要分成两部分：第一部分：靠近电阻前端的一组是用来表示阻值。

两位有效数的电阻值，用前三个色环来代表其阻值，如：39Ω，39KΩ，39MΩ。

三位有效数的电阻值，用前四个色环来代表其阻值，如：69.8Ω，698Ω，69.8KΩ，一般用于精密电阻的表示。

第二部分：靠近电阻后端的一条色环用来代表公差精度。

第一部分的每一条色环都是等距，自成一组，容易和第二部分的色环区分。

四个色环电阻的识别：第一、二环分别代表两位有效数的阻值；第三环代表倍率；第四环代表误差。

五个色环电阻的识别：第一、二、三环分别代表三位有效数的阻值；第四环代表倍率；第五环代表误差。

色环法识别电阻的方法在电子电路中，电阻是一种常见的电子元件，它的作用是限制电流的大小，保护电路中的其他元件不受过流的损害。

然而，电阻的电阻值是难以直接测量的，因为电阻的电阻值通常很小，需要使用特殊的仪器来测量。

为了方便工程师和技术人员识别电阻的电阻值，电子工程师们发明了一种简便的方法，就是使用色环法来识别电阻的电阻值。

色环法是一种通过电阻上的色环来识别电阻的电阻值的方法。

电阻的色环通常由几个不同颜色的环组成，每个颜色代表一个数字或一个数量级，通过这些颜色的组合，可以得到电阻的电阻值。

下面我们将详细介绍色环法识别电阻的方法。

一、色环的组成和作用电阻的色环通常由四个或五个不同颜色的环组成，每个颜色代表一个数字或一个数量级。

下面是电阻色环的颜色编码和对应的数字和数量级：1. 黑色：代表数字0，数量级为1。

2. 棕色：代表数字1，数量级为10。

3. 红色：代表数字2，数量级为100。

4. 橙色：代表数字3，数量级为1,000。

5. 黄色：代表数字4，数量级为10,000。

6. 绿色：代表数字5，数量级为100,000。

7. 蓝色：代表数字6，数量级为1,000,000。

8. 紫色：代表数字7，数量级为10,000,000。

9. 灰色：代表数字8，数量级为100,000,000。

10. 白色：代表数字9，数量级为1,000,000,000。

11. 金色：代表容差为5%。

12. 银色：代表容差为10%。

13. 无色：代表容差为20%。

其中，前三个色环表示电阻的前三位数字，第四个色环表示电阻的数量级或者是小数点的位置，第五个色环是可选的，表示电阻的容差。

容差是指电阻的实际值与标称值之间的误差范围，通常用百分数表示。

二、识别电阻的电阻值识别电阻的电阻值需要根据电阻的色环来进行判断。

下面以一个四色环的电阻为例，介绍如何识别电阻的电阻值：1. 识别第一和第二个色环。

这两个色环表示电阻的前两位数字。

例如，如果第一个色环是红色，第二个色环是绿色，那么电阻的前两位数字就是25。

色环电阻的识别与检测步骤嘿，大家好！今天咱们来聊聊电阻上那些五彩缤纷的色环，别小看这些小东西，里面可有大乾坤！不管你是刚接触电子的菜鸟，还是老手，都会发现色环电阻其实挺有趣的。

今天咱们就一步一步地来捋一捋怎么识别和检测这些色环电阻，保证让你听了之后能拍着大腿说：“原来如此！”1. 色环电阻的基本认识1.1 什么是色环电阻？首先，咱们得搞清楚，什么是色环电阻。

说白了，色环电阻就是那种上面有彩色条纹的电阻器。

这些条纹不是为了好看，嘿，关键是它们能告诉我们这个电阻器的阻值有多大，甚至还能说明它的精度呢！是不是觉得有点神奇？每一个颜色都对应着特定的数字，这样一来，咱们就能快速计算出电阻的值。

1.2 色环的颜色与数字说到这里，大家可能会想，怎么记住那么多颜色呢？其实，咱们可以用一个简单的记忆口诀来帮助记忆，比如“黑棕红橙黄绿蓝紫灰白”，这个顺口溜能让你轻松记住前十种颜色对应的数字。

黑色是0，棕色是1，红色是2，依此类推。

记得多练习，熟能生巧嘛！2. 识别色环电阻的步骤2.1 观察色环好啦，接下来咱们就正式开始识别电阻了。

首先，你得拿起电阻，仔细观察那些色环。

一般来说，电阻上会有四个或五个色环。

前面两个环是用来表示数字的，第三个环表示乘以多少，而最后一个环（如果有的话）则是表示精度的。

听起来是不是有点复杂？别急，慢慢来！2.2 识别顺序接着，咱们要按顺序识别色环。

首先从左到右，找到前两个色环。

假如你看到的是棕色和红色，那它们分别代表1和2，结合起来就是12。

然后看第三个色环，如果是黄色，那就得乘以10的4次方，得出的结果就是120000欧姆，也就是12kΩ。

最后，如果有第四个环，看看它的颜色，像金色代表±5%的误差，那就大致明白这个电阻的特性了。

3. 检测色环电阻的步骤3.1 准备工具说完识别，咱们再来说说怎么检测电阻值。

首先，检测电阻可少不了一个万用表。

万用表是电工小伙伴们的好伙伴，能测电压、测电流，当然也能测电阻！找个万用表，把它调到电阻档，准备就绪！3.2 测量电阻值现在，咱们来实际操作一下。

色环法识别电阻的方法色环法是一种常见的电阻识别方法，也是电子工程师和电子爱好者必备的技能之一。

它通过观察电阻上色环的颜色和位置来确定电阻的阻值。

本文将详细介绍色环法识别电阻的方法。

一、电阻的色环编码规则电阻的色环编码规则是由国际电工委员会（IEC）制定的。

每个电阻都有四个色环，前两个色环表示电阻的阻值，第三个色环表示电阻的精度，第四个色环表示电阻的温度系数。

第一、第二个色环表示电阻的阻值，它们的顺序由左至右分别为数字、数字、幂次。

其中，前两个色环表示的数字是阻值的前两位数，第三个色环表示的数字是幂次，即10的幂次。

例如，红色、紫色、橙色的色环表示的电阻阻值为27×10Ω，即27000Ω。

第三个色环表示电阻的精度，它的位置在前两个色环的右侧。

通常，金属膜电阻的精度为±1%、±5%、±10%等。

电阻的精度越高，电阻的价格也越贵。

第四个色环表示电阻的温度系数，它的位置在前三个色环的右侧。

电阻的温度系数是指电阻随温度变化而变化的程度。

通常，金属膜电阻的温度系数为±100ppm/℃、±200ppm/℃等。

温度系数越小，电阻的温度稳定性越好。

二、色环编码表为了方便识别电阻的阻值，以下是常见的色环编码表：颜色t数字t幂次t阻值（Ω）黑色t0t0t0棕色t1t1t10红色t2t2t100橙色t3t3t1,000黄色t4t4t10,000绿色t5t5t100,000蓝色t6t6t1,000,000紫色t7t7t10,000,000灰色t8t8t100,000,000白色t9t9t1,000,000,000金色t-t-t±5%银色t-t-t±10%无色t-t-t±20%三、识别电阻的方法1. 确定阻值首先，确定电阻的前两个色环的颜色。

然后，在色环编码表中查找这两个颜色对应的数字和幂次。

将这两个数字组合在一起，再乘以10的幂次次方，即可得到电阻的阻值。

色环电阻快速识别法（1）熟记第一、二环每种颜色所代表的数。

可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。

这样连起来读，多复诵几遍便可记住。

记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。

具体是：金色：几点几Ω黑色：几十几Ω棕色：几百几十Ω红色：几点几 kΩ橙色：几十几 kΩ黄色：几百几十 kΩ绿色：几点几 MΩ蓝色：几十几 MΩ从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙黄色是千欧级的；绿、蓝色则是兆欧级的。

这样划分一下是为了便于记忆。

（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百 kΩ等，这是读数时的特殊情况，要注意。

例如第三环是红色，则其阻值即是整几kΩ的。

（4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。

下面举例说明：例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。

第环是金色表示误差为5％。

例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。

第四环是金色，其误差为5％在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。

如果靠近边缘的是这3种色彩，则需要倒过来计算。

色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式，令一种采用5色环的标注方式。

两者的区别在于：4色环的用前两位表示电阻的有效数字，而5色环电阻用前三位表示该电阻的有效数字，两者的倒数第2位表示了电阻的有效数字的乘数，最后一位表示了该电阻的误差。

对于4色环电阻，其阻值计算方法位：阻值=（第1色环数值*10+第2色环数值）*第3位色环代表之所乘数对于5色环电阻，其阻值计算方法位：阻值=（第1色环数值*100+第2色环数值*10+第3位色环数值）*第4位色环代表之所乘数例1：某4色环电阻色彩标识如下：该电阻标称阻值=26*107=260,000,000Ω=260MΩ，误差范围±5%例2：某5色环电阻色彩标识如下：该电阻阻值=508*1，000=508，000Ω=508KΩ，误差范围±5%对于4环电阻，前2环直接换成数字，第3环表示乘以10的若干次幂，如第一、二、三环的颜色分别为棕（1）、紫（7 ）、红（2），则表示的电阻为17×10^2，即表示1.7K的电阻值。

色环电阻识别方法识别方法1.识别顺序色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。

但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。

最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。

技巧2：棕色环是否是误差标志的判别。

棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。

在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。

技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。

比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×100Ω=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1％。

显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。

2.识别大小普通电阻：四色环电阻：第一色环是十位数，第二色环是个位数，第三色环是应乘颜色次幂颜色次，第四色环是误差率例子：棕红红金其阻值为12×102=1.2K 误差为±5%误差表示电阻数值，在标准值1200上下波动（5%×1200）都表示此电阻是可以接受的，即在1140-1260之间都是好的电阻。

精密电阻：五色环电阻：红红黑棕金五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×101=2.2K 误差为±5%第一色环是百位数，第二色环是十位数，第三色环是个位数，第四色环是应乘颜色次幂颜色次，第五色环是误差率。
