《电机与拖动》变压器---单相变压器实验一、实验目的1.通过空载和短路实验测定变压器的变比和参数。
2.通过负载实验测取变压器的运行特性。
二、预习要点1.变压器的空载和短路实验有什么特点?实验中电源电压一般加在哪一方较合适?2.在空载和短路实验中,各种仪表应怎样联接才能使测量误差最小?3.如何用实验方法测定变压器的铁耗及铜耗?三、实验项目1.空载实验测取空载特性U O=f(I O),P O=f(U O)。
2.短路实验测取短路特性U K=f(I K),P K=f(I)。
3.负载实验保持U1=U1N,cos =1的条件下,测取U2=f(I2)。
2四、实验设备及仪器1.交流电压表、电流表、功率、功率因数表(NMCL-001)2.三相可调电阻器900Ω(NMEL-03)3.旋转指示灯及开关板(NMEL-05B)4.单相变压器Array五、实验方法1.空载实验实验线路如图2-1。
图2-1 空载实验接线图实验时,变压器低压线圈2U1、2U2接电源,高压线圈1U1、1U2开路。
A、V1、V2分别为交流电流表、交流电压表。
其中用一只电压表,交替观察变压器的原、副边电压读数。
W为功率表,需注意电压线圈和电流线圈的同名端,避免接错线。
a.未上主电源前,将调压器旋钮逆时针方向旋转到底。
并合理选择各仪表量程。
变压器T U1N/U2N=220V/110V,I1N/I2N=0.4A/0.8A。
b.合上交流电源总开关,即按下绿色“闭合”开关,顺时针调节调压器旋钮,使变压器空载电压U0=1.2U N。
c.然后,逐次降低电源电压,在1.2~0.5U N的范围内;测取变压器的U0、I0、P0,共取6~7组数据,记录于表2-1中。
其中U=U N的点必须测,并在该点附近测的点应密些。
为了计算变压器的变化,在U N以下测取原方电压的同时测取副方电压,填入表2-1中。
e.测量数据以后,断开三相电源,以便为下次实验作好准备。
表2-12.短路实验实验线路如图2-2。
电机与拖动课程设计报告电机与拖动课程设计报告一、引言电机与拖动课程是电气工程专业的一门重要课程,主要涉及电机的基本原理、结构和控制方法,以及电机在工程实际中的应用。
本次课程设计旨在通过模拟实验的方式,加深对电机与拖动的理论知识的理解,提高实践操作能力。
二、设计目标本次课程设计的目标是设计一个电机拖动系统,其中包括电机驱动电路的设计、传感器采集电路的设计和控制系统的设计。
主要实现以下功能:1. 实现电机的正、反转控制,可以通过开关或按键控制电机的运行方向。
2. 实现电机的调速控制,可以通过旋钮或模拟信号输入控制电机的转速。
3. 实现电机位置的闭环控制,可以通过编码器或位置传感器获取电机的位置反馈信号,并控制电机按照指定位置运行。
三、系统设计1. 电机驱动电路设计电机驱动电路采用H桥电路,可以实现电机的正、反转控制。
根据电机的额定电流和电源电压确定H桥电路的功率。
并根据电机的类型(直流电机还是交流电机)选择相应的调速控制方法。
2. 传感器采集电路设计传感器采集电路主要包括电机的转速传感器和位置传感器。
转速传感器可以采用光电编码器或霍尔传感器,用于测量电机的转速。
位置传感器可以采用位移传感器或光电编码器,用于测量电机的位置。
3. 控制系统设计控制系统采用微处理器或单片机作为核心控制器,实现对电机的控制。
根据输入的控制信号,经过处理后输出控制信号给电机驱动电路,实现电机的正、反转、调速和位置控制。
四、实验步骤1. 搭建电机驱动电路,连接电机和电源,测试电机的正、反转控制功能。
2. 设计传感器采集电路,将传感器连接到微处理器或单片机上,测试传感器的采集功能。
3. 设计控制系统,编写控制程序,实现电机的正、反转、调速和位置控制。
4. 进行系统调试和性能测试,验证设计的功能是否符合要求。
五、实验设备1. 直流电机或交流电机2. 电源3. H桥电路4. 光电编码器或霍尔传感器5. 位移传感器或光电编码器6. 微处理器或单片机七、总结通过本次课程设计,我对电机与拖动的原理和实际应用有了更深入的理解。
小型单相变压器设计小型单相变压器简介变压器是通过电磁耦合关系传递电能的设备,用途可综述为:经济的输送电能、合理的分配电能、安全的使用电能。
实际上,它在变压的同时还能改变电流,还可改变阻抗和相数。
小型变压器指的是容量1000V.A 以下的变压器。
最简单的小型单相变压器由一个闭合的铁心(构成磁路)和绕在铁心上的两个匝数不同、 彼此绝缘的绕组(构成电路)构成。
这类变压器在生活中的应用非常广泛。
一、 变压器的工作原理变压器的功能主要有:电压变换;阻抗变换;隔离;稳压(磁饱和变压器)等,变压器常用的铁心形状一般有E 型和C 型铁心。

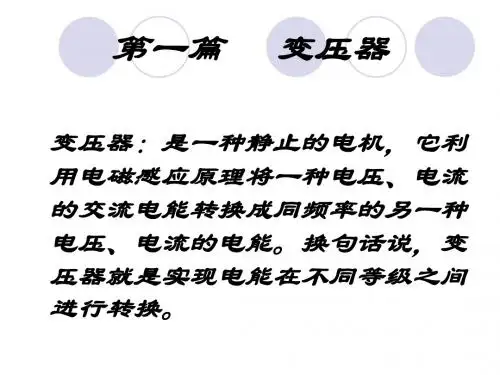

变压器(transformer )是利用电磁感应原理将某一电压的交流换成频率相同的另一电压的交流电的能量的变换装备。
变压器的主要部件是一个铁心和套在铁心上的两个绕组,如图(1)所示。
一个绕组接电源,称为原绕组(一次绕组、初级),另一个接负载,称为副绕组(二次绕组、次级)。
原绕组各量用下标1表示,副绕组各量用下标2表示。
原绕组匝数为1N ,副绕组匝数为2N 。
图(1)变压器结构示意图理想状况如下(不计电阻、铁耗和漏磁),原绕组加电压1u ,产生电流1i ,建立磁通φ,沿铁心闭合,分别在原副绕组中感应电动势21e e 和。
(1) 电压变换当一次绕组两端加上交流电压1u 时,绕组中通过交流电流1i ,在铁心中将产生既与一次绕组交链,又与二次绕组交链的主磁通φ。
(1-1)(1-2)(1-3)(1-4)说明只要改变原、副绕组的匝数比,就能按要求改变电压。
(2) 电流变换变压器在工作时,二次电流2I 的大小主要取决于负载阻抗模|1Z |的大小,而一次电流1I 的大小则取决于2I 的大小。
2211I U I U = 又(1-5)K II U U I 22121==∴(1-6)说明变压器在改变电压的同时,亦能改变电流。
小型变压器的原理:小型单相变压器一般是指工频小容量单相变压器。
二、 变压器的基本结构1、 铁心:铁心是变压器磁路部分。
题目:小型单相变压器设计
1.设计任务:
设计一个小型单相变压器,能够满足不同小型设备的电源要求。
小型变压器的一次侧/二次侧电压为220V/24V(或48V)。
2.设计要求:
1)根据变压器的基本原理,设计出变压器的基本结构
2)选定铁芯尺寸、绕组匝数以及导线规格
3)完成单相变压器的参数测定,并分析运行特性
4)撰写设计报告、总结以及心得
3.设计用设备和器件:
功率表、万用表、交流电流表、交流电压表
4.设计计划安排:
5.主要参考文献:
1)《电机与拖动》,戴文进编著,清华大学出版社,2008
2)《电机与拖动基础》,杨文焕编著,西安电子科技大学出版社,2008
3)《电机与拖动》,杨天明编著,中国林业出版社出版社,2008。
教案正页序号2教案附页2、小型变压器的设计四、课题所需的相(一)自耦变压器1、单相自耦变压器2、三相自耦变压器自压仅降压,只要入、输出对下,就变成压器。
入低压侧,这是很不安全的,所以低压侧应有防止过电压的保护措施。
2)如果在自耦变压器的输入端把相线和零线接反,虽然二次侧输出电压大小不变,仍可正常工作,但这时输出“零线”已经为“高电位”,是非常危险的。
(3). 自耦变压器输出功率S2=U2I2=U2(I+I1)=U2 I +U2I1=S’2+S’’2S’2为绕组之间电磁感应传递的能量,而S’’2为电路直接从一次侧传递的能量。
从U2I1= S’’2可导出:S’’2=S2/K通常,自耦变压器变比K=1.2~2的状态下,优点明显。
(二)仪用互感器1、电流互感器工作原理电流互感器结构上与普通双绕组变压器相似,也有铁心和一次侧、二次侧绕组,但它的一次侧绕组匝数很少,只有一匝到几匝,导线都很粗。
电流互感器的二次侧绕组匝数较多,它与电流表或功率表的电流线圈串联成为闭合电路,由于这些线圈的阻抗都很小,所以二次侧近似于短路状态。
由于二次侧近似于短路,所以互感器的一次侧的电压也几乎为零,因为主磁通正比于一次侧输入电压,总磁势为零。
2、电压互感器工作原理路中,流电流,被电压互感器的原理和普通降压变压器是完全一样的,不同的是它的变压比更准确;电压互感器的一次侧接有高电压,而二次侧接有电压表或其他仪表(如功率表、电能表等)的电压线圈。
因为这些负载的阻抗都很大,电压互感器近似运行在二次侧开路的空载状态, U2为二次侧电压表上的读数,只要乘变比K就是一次侧的高压电压值。
仪用互感器的结构和使用注意事项比较比较内容电流互感器电压互感器结构一次绕组匝数很少,只有一匝到几匝,导线都很粗,串联在被测的电路中; 二次绕组匝数较多,二次侧近似于短路状态。
运行中二次侧不得开路。
一次侧接有高电压,而二次侧近似开路状态,运行中,二次侧不能短路。
左右(即电弧上电压)。
电机及拖动基础课程设计一、教学目标本课程的教学目标是使学生掌握电机及拖动基础的基本概念、原理和应用,培养学生具备电机的设计、制造、维护和故障诊断的能力。
具体目标如下:1.知识目标:(1)了解电机的基本原理、结构和工作特点;(2)掌握电机的分类、性能和参数;(3)熟悉电机拖动系统的运行原理和控制方法;(4)了解电机及拖动技术在工程中的应用。
2.技能目标:(1)能够运用电机及拖动基础理论分析实际问题;(2)具备电机选型、安装和调试的基本技能;(3)掌握电机运行维护和故障诊断的方法。
3.情感态度价值观目标:(1)培养学生对电机及拖动技术的兴趣和热情;(2)增强学生的工程意识,提高创新能力和团队合作精神;(3)培养学生遵守纪律、严谨治学的学术态度。
二、教学内容本课程的教学内容主要包括电机的基本原理、结构和工作特点,电机的分类、性能和参数,电机拖动系统的运行原理和控制方法,以及电机及拖动技术在工程中的应用。
具体安排如下:1.电机的基本原理、结构和工作特点;2.电机的分类、性能和参数;3.电机拖动系统的运行原理和控制方法;4.电机及拖动技术在工程中的应用;5.电机的设计、制造、维护和故障诊断。
三、教学方法为了实现本课程的教学目标,我们将采用以下教学方法:1.讲授法:通过教师的讲解,使学生掌握电机及拖动基础的基本概念、原理和应用;2.讨论法:引导学生分组讨论,提高学生分析问题和解决问题的能力;3.案例分析法:分析实际案例,使学生了解电机及拖动技术在工程中的应用;4.实验法:进行电机实验,培养学生的动手能力和实践能力。
四、教学资源为了支持本课程的教学内容和教学方法,我们将准备以下教学资源:1.教材:选用权威、实用的教材,如《电机及拖动基础》等;2.参考书:提供相关领域的参考书籍,丰富学生的知识体系;3.多媒体资料:制作精美的课件、视频等多媒体资料,提高学生的学习兴趣;4.实验设备:配备齐全的实验设备,为学生提供动手实践的机会。
电机与拖动课程设计背景本篇文档将介绍一个针对电机和拖动的课程设计,旨在通过理论与实践相结合的方式,帮助学生加深对于电机和拖动系统的理解,以及培养其解决问题的能力。
目标通过本次课程设计,学生将能够:1.掌握电机的基础知识,包括工作原理、类型、参数等;2.熟悉拖动系统的组成和原理;3.锻炼学生应用所学知识解决问题的能力;4.提高学生的实验设计和实验技能。
设计内容电机理论部分1.介绍电机的分类和工作原理;2.详细介绍直流电机和交流电机的特点和差异;3.解析电机参数,如电压、电流、功率、效率等;4.简述电机的控制方法,如调速和保护策略。
拖动部分1.介绍拖动的基本组成结构;2.分析各种拖动系统的构成和工作原理;3.讲解拖动系统的性能参数和变量;4.简述拖动系统的控制方法,如速度和力矩控制。
实验设计部分在理论学习的基础上,设计以下实验,让学生通过实践了解并理解所学知识:1.用万用表测试直流电机的电压、电流和转速,进而得出电机的性能参数;2.测试不同直流电压对直流电机的转速的影响;3.构建一个简单的拖动系统,测量系统的性能参数,如速度、功率、效率等;4.让学生自己设计一个拖动系统,测量系统的性能参数,运用所学知识进行调节和控制。
教学方法本课程设计既有理论学习,也有实验操作。
在理论部分,推荐使用PPT,讲解电机和拖动系统的基础知识,让学生熟悉系统的组成和工作原理。
在实验操作中,老师可以带领学生完成实验设计和操作,提高学生的实验技能。
考核方式本课程设计是一个综合性的项目,考核方式主要包括以下环节:1.课堂参与和出席率(10%);2.实验报告(20%),要求学生在报告中详细说明实验的目的、方法、结果和分析;3.仿真设计报告(30%),要求学生自己设计一个拖动系统,并利用仿真软件进行仿真设计和模拟;4.大作业(40%),要求学生在实验室或者工厂的场景中,自主设计控制电机和拖动系统的方案,并实现控制效果。
总结本次课程设计旨在帮助学生加深对于电机和拖动系统的理解,培养其应用所学知识解决问题的能力。
《电机及拖动基础》课程设计任务书一、设计课程题目单相变压器的设计二、设计要求设计一台单相变压器,要求额定值S N=1KV,U1N/ U2N=220/110V。
要求合理设计变压器一次的侧和二次侧(等效)电阻、电感、绕组匝数及其主磁通。
在整个设计中要注意培养灵活运用所学的电机拖动知识和创造性的思维方式以及创造能力要求具体电路方案的选择必须有论证说明,要说明其有哪些特点。
等效电路应有计算和说明。
课程设计从确定方案到整个系统的设计,必须在检索、阅读及分析研究大量的相关文献的基础上,经过剖析、提炼,设计出所要求的电路(或装置)。
课程设计中要不断提出问题,并给出这些问题的解决方法和自己的研究体会。
在整个设计中要注意培养独立分析和独立解决问题的能力要求学生在教师的指导下,独力完成设计。
严禁抄袭,严禁两篇设计报告基本相同,甚至完全一样。
课题设计的主要内容如下:1>介绍变压器的工作原理和基本结构;2>分析T型等效电路的理论知识并画出T型等效电路;3>依据T型等效电路分析所给参数,设计并计算一次测参数、二次侧参数和主磁通;4>最后写出本次课程设计的总结。
第一章 变压器的工作原理和基本结构1.1工作原理:变压器是利用电磁感应原理从一个电路向另一个电路传递电能或传输信号的一种电器,这两个电路只有磁的耦合,通常没有电的联系;具有相同的频率但又不同的电压和电流,也可以有不同的相数。
变压器的两个线圈套在同一个铁心柱上,以增大其耦合作用。
与电源相连的绕组,接受交流电能,通常称为原边绕组(初级绕组、原边绕组),以A 、X 标注其出线端;与负载相连的绕组,送出交流电能,通常称为副边绕组(次级绕组、副边绕组),以a 、x 标注其出线端。
与原边绕组相关的物理量均以下角标“1”来表示,与副边绕组相关的物理量均以下标“2”来表示。
例如原边的匝数、电压、电动势、电流分别以N 1、u 1、e 1、i 1来表示;副边的匝数、电压、电动势、电流分别以N 2、u 2、e 2、i 2来表示。
电机与拖动基础课程设计课程概述该课程是针对电机及拖动基础的学生所设计的。
本课程将介绍电机的基本原理、类型及其工作原理,并介绍与电机相关的拖动技术及相关软件和工具。
本课程的目的是培养学生对电机的理解及掌握拖动技术,以应用到实际生产中。
课程教学目标1.掌握电机的基本原理及种类。
2.了解电机的工作原理及其在实际应用中的作用。
3.掌握各种拖动技术及其应用。
4.了解相关软件和工具。
课程内容第一章:电机基础1.1 电机介绍1.2 电机的基本原理1.3 电机的种类1.4 电机的工作原理第二章:电机的应用2.1 电机在实际应用中的作用2.2 电机控制系统2.3 电机相关的软件和工具第三章:拖动技术3.1 拖动系统的基本原理3.2 拖动技术的种类3.3 软件和工具的应用第四章:课程设计4.1 实验要求及目的4.2 实验内容及步骤4.3 实验结果分析课程教学方法该课程采取理论教学与实验相结合的方式。
理论教学主要通过教师讲解、课件演示、教材阅读等方式进行;实验教学主要通过实际操作、实验报告等方式进行。
教师将在课程结束前定期进行课程复习与知识点测试。
实验器材和材料1.电机控制器2.电机及驱动器3.拖动器材评分标准1.实验报告 40%2.期末考试 40%3.平时表现 20%总结该课程旨在使学生掌握电机及拖动技术的基本概念,以应用于实际的生产过程中。
在本课程中,我们将介绍电机的基本原理、种类及其应用。
拖动技术将在第三章中进行介绍,并在第四章中设置实验来进行实践操作。
我们期望学生在本课程中获得丰富的知识,掌握实践技巧,为未来的学习和工作奠定坚实的基础。
实验报告(理工类)开课学院及实验室:电气信息学院6A203 实验时间:2015年4月25日一、实验目的通过空载和短路实验测定变压器的变比和参数。
二、实验原理三、实验设备、仪器及材料四、实验步骤1、空载实验1)在三相调压交流电源断电的条件下,按图2-4-1接线。
被测变压器选用三相组式变压器DJ1O中的一只作为单相变压器,其额定容量P N=48.4W,U IN∕U2N=121∕31.8V,I√I2N=0.4/1.6A0变压器的低压线圈a、X接电源,高压线圈A、X开路。
2)选好所有电表量程。
将控制屏左侧调压器旋钮向逆时针方向旋转到底,即将其调到输出电压为零的位置。
3)合上交流电源总开关,按下“开”按钮,便接通了三相交流电源。
调节三相调压器旋钮,使变压器空载电压U O=1.2U N,然后逐次降低电源电压,在1.2〜0.2UN的范围内,测取变压器的U。
、I。
、P0o 4)测取数据时,U=U N点必须测,并在该点附近测的点较密,共测取数据7-8组。
记录于表2-4-1中。
5)为了计算变压器的变比,在UN以下测取原方电压的同时测出副方电压数据也记录于表2-4-1中。
测取短路特性Uκ=f(Iκ),Pκ=f(Iκ),cosΦκ=f(Iκ)o2、短路实验D按下控制屏上的“关”按钮,切断三相调压交流电源,按图2-4-2接线(以后每次改接线路,都要关断电源)。
将变压器的高压线圈接电源,低压线圈直接短路。
2)选好所有电表量程,将交流调压器旋钮调到输出电压为零的位置。
3)接通交流电源,逐次缓慢增加输入电压,直到短路电流等于1.II N为止,在(0.2〜1.1)IN范围内测取变压器的U K、I K、P KO4)测取数据时,IK=IN点必须测,共测取数据6-7组记录于表2-4-2中。
五、实验过程记录(数据、图表、计算等)六、实验结果分析及问题讨论。

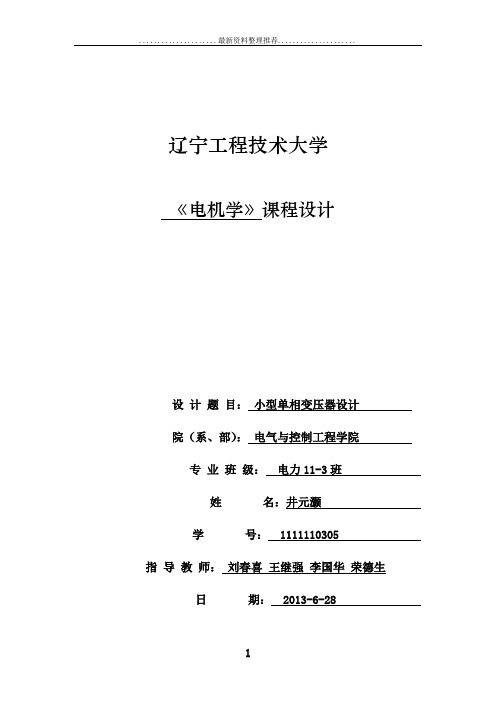

课程设计---小型单相变压器的设计课程设计名称:电机与拖动基础课程设计题目:小型单相变压器的设计专业:机电动力与信息工程系班级:姓名:学号:课程设计任务书一、设计题目:小型单相变压器的设计。
二、设计任务:设计一个小型单相变压器。
三、设计计划:1.查阅相关资料。
2.确定设计方案。
3.进行设计并定稿。
4.进行可行性分析。
四、设计要求:安全可靠,技术领先,投资合理,标准统一,运行高效。
所以,本次设计应该体现统一性,适应性,先进性,可靠性和经济性。
