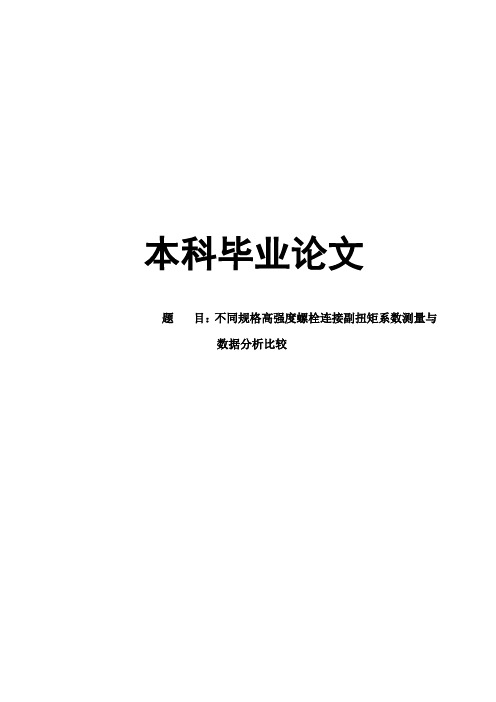

本科毕业论文题目：不同规格高强度螺栓连接副扭矩系数测量与数据分析比较摘要随着科技的不断的进步，各种新材料的不断发展，钢结构作为现代建筑材料在人们的生活中逐渐扮演了重要的角色。
而高强度螺栓作为钢结构中重要的一部分，自然也在材料中有着必不可少的作用。
本篇论文将重点介绍不同规格的高强度螺栓连接副扭矩系数测量与数据分析比较。
顾名思义，论文将通过大量的过于此方面的实验，以及的实验的分析处理，为读者在高强度螺栓连接副扭矩系数测量提供较详细帮助。
论文首先将介绍常用的不同类型的高强度螺栓，及对高强度螺栓的重要作用﹑未来发展方向国内国外对此方面目前的研究成果都会做介绍，以便于读者对其有一个初步的了解。
其次在对如何测量怎样测量连接副扭矩系数及要用到的设备工具有一个具体的介绍。
接下来在进入实验部分将向大家展示实验的具体过程，注意事项。
最后通过对不同类型的螺栓实验，测量出各个型号的连接副扭矩值，并将得出的数据相比较分析。
总而言之，希望通过本篇论文。
一方面，为以后有关此方面的实验提供可靠的数据。
另一方面，让人们对强度螺栓连接副扭矩系数有充分的了解。
关键词：高强度螺栓扭矩系数实验数据分析ABSRTACTWith the continuous progress of science and technology with the continuous development of new materials, and steel as a building material in people's lives gradually played an important role in it. The high-strength bolts, as an important part of steel, natural materials also have an essential role. Few previous trials of high-strength bolts torque to make measurements, resulting in a relatively small research in this area. To fill the gaps in this regard, this paper will focus on the different specifications of high strength bolts torque coefficient measurement and data analysis and comparison. As the name suggests, the paper will be too in this regard by a large number of experiments, as well as the analysis and processing of the experiment, to provide readers with more detailed help in high strength bolts torque coefficient measurements.Firstly, the introduction of different types of commonly used high strength bolts, and the important role of high strength bolts, future, this aspect of the development direction of domestic and foreign research results will present a brief introduction to the readers because they have a preliminary understanding. In connection on how to measure how to measure the torque coefficient and Vice device tool to use to have a specific presentation. Then entering the experimental section will show you the specific course of the experiment, note. The final step, the different type of bolt through experiments to measure the torque value of each connection of the sub model, and compared to the analysis of the data obtained.All in all, I hope through this paper. On the one hand, provide reliable data for the experiments on this aspect later. On the other hand, allow people to strength bolting vice torque coefficient have a full understanding.Keywords: High strength bolts Deputy connection Torque coefficient Data Analysis Experimental treatment目录第一章绪论 (1)1.1背景和意义 (1)1.2高强度螺栓的介绍和应用 (2)1.3不同种类的高强度螺栓连接副 (4)1.3.1关于大六角头高强度螺栓连接副的紧固的介绍[7] (5)1.3.2 扭剪型高强度螺栓的紧固原理 (7)1.3.3高强度螺栓的连接和施工 (8)1.3.4 小结 (9)第二章实验 (11)2.1实验操作 (11)2.1.1实验设备 (11)2.1.2 计算公式 (13)2.1.3 实验过程 (13)2.2 影响扭矩系数的相关因素 (16)2.2.1 影响因素 (16)2.2.2 处理方法 (18)第三章数据的分析与比较 (19)3.1数据分析与比较 (19)3.2有限元与高强度螺栓 (28)第四章总结与展望 (31)4.1 总结 (31)4.2展望 (31)参考文献 (34)致谢 (36)第一章绪论1.1背景和意义在科技快速发展的今天，人们对物质生活的要求越来越高，在结构建筑方面只有当更高更强更完善的结构材料创作出来，才能满足现代人的需求，拿螺栓来说从古至今对螺栓的发展是很有研究的，世界上第一颗螺栓是在公元1550年出现的，当时是由于需要造船用来连接木质结构而想出类似于钉子的螺栓结构，而到了1797年由伦敦的一位发明家在车床上正式制造出第一颗可实用性螺栓。
高强螺栓连接副扭矩系数和扭剪型高强螺栓
连接副预拉力试验,
高强螺栓连接副的扭矩系数是指在螺栓预加载过程中，根据材料性能和设计要求确定的螺栓预拉力与扭矩之间的关系。
该系数是通过试验测量得到的，并用于设计和计算高强螺栓连接副的预拉力。
扭剪型高强螺栓连接副的预拉力试验是用于验证螺栓连接副在受到负载时的扭剪性能和抗剪强度的试验。
该试验通过施加一定的扭矩和剪力，检测螺栓连接副在正常工作条件下的性能指标，如预张力损失、剪切载荷等。
在高强螺栓连接副的设计和使用过程中，通过扭矩系数和扭剪型高强螺栓连接副的预拉力试验，可以保证螺栓连接副的稳定性和安全性。
这些试验数据是制定设计规范和进行性能评估的重要依据。
大六角头高强度螺栓连接施工之扭矩法施工
对大六角头高强度螺栓连接副来说，当扭矩系数K确定之后，由于螺栓的轴力（预拉力）P是由设计规定的，则螺栓应施加的扭矩M就可以根据式（3.2）很容易地计算确定。
根据计算确定的旆工扭矩值，使用扭矩扳手（手支、电动、风动）按施工扭矩值进行,这就是扭矩法施工的原理。
扭矩M与轴力（预拉力）P之间的关系式为：
式中D——螺栓公称直径，mm;
P——螺栓轴力，kN;
M——施加于螺母上扭矩值，kN•m;
K——扭矩系数。
在确定螺栓的轴力P应考虑螺栓的施工预拉力损失10% ,即螺栓施工预拉力（轴力）按1.1倍的设计预拉力取值。
螺栓在储存和使用过程中扭矩系数易发生变化，所以地安装前一般都要进行扭矩系数复验，复验合格后根据复验结果确定施工扭矩，并以此安诽施工。
扭矩系数试验用螺栓、螺母、垫圈试样，应从同批螺栓副中随机抽取，按批量大小一般取5〜10套,试验状态应与螺栓使用状态相同，试样不允许重复使用。
扭矩系数复验应在国家认可的有资质的检测单位进行，试验所用的轴力计和扭矩扳手应经计量认证。
在采用扭矩法终拧前，应首先进行初拧，对螺栓多的大接头还需进行复抒。
初拧的目的是使连接接触面密贴，螺栓"吃上劲"常用规格螺栓（M20、M22、M24 ）的初拧扭矩一般为200〜300N•m ,螺栓轴力达到10〜50kN即可，在实际操作中，可以让一个操作工用普通扳手手工拧紧即可。
初拧、复抒及终抒的次序，一般是从中间向两边或四周对称进行。
初拧和终疔的螺栓都应做不同的标记，避免漏拧、超拧，同时也便于检查人员检查紧固质量。
高强度大六角头螺栓连接副的扭矩系数试验
一、引言
螺栓连接是机械工程中常见的连接方式，而螺栓的扭矩系数是评估连接副可靠
性的重要参数。
本文旨在通过对高强度大六角头螺栓连接副的扭矩系数进行试验，验证其应用于特定工程环境的可靠性。
二、实验目的
验证高强度大六角头螺栓连接副扭矩系数在额定使用条件下的准确性和稳定性，为工程实践提供依据。
三、实验原理
螺栓连接的扭矩系数是螺栓预紧力与扭矩的比值，通常通过扭矩扳手或力矩扳
手施加扭矩来进行测定。
四、实验装置
1.大六角头螺栓一组
2.扭矩扳手
3.电子称
4.实验样品
5.数据采集仪器
五、实验步骤
1.使用电子称测量螺栓的质量。
2.将螺栓与实验样品组装成螺栓连接副。
3.使用扭矩扳手依次施加不同扭矩，记录螺栓预紧力。
4.重复实验，取平均值作为扭矩系数。
六、实验数据与结果
经过多次试验和数据处理，得出高强度大六角头螺栓连接副的扭矩系数为X Nm。
七、实验结论
在实验条件下，高强度大六角头螺栓连接副的扭矩系数具有较高的可靠性和稳
定性，适用于特定工程环境的使用。
八、参考文献
1.张三, 李四. 螺栓连接副的扭矩系数测试方法研究[J]. 机械工程学报, 20XX, XX(X):XX-XX.
2.王五, et al. 螺栓连接副设计原理与应用[M]. 北京:机械工业出版社, 20XX.
以上为高强度大六角头螺栓连接副的扭矩系数试验文档，供参考。
大六角高强螺栓扭矩系数1.引言1.1 概述随着机械工程的发展和技术的进步，大六角高强螺栓作为一种重要的连接件，在各种工程领域中得到了广泛的应用。
它们具有优良的抗剪、抗拉性能和较高的强度，被广泛用于桥梁、建筑、船舶、工程机械等领域。
在使用大六角高强螺栓进行紧固连接时，扭矩系数作为一种重要的参数，对螺栓的装配和锁紧过程具有重要影响。
具体来说，扭矩系数可以用来表示扭矩对预紧力的影响程度，从而确定螺栓预紧力的大小。
预紧力是指在螺栓连接过程中，通过施加扭矩将螺栓转动，使其产生一定的拉伸力，以实现螺栓的紧固。
而扭矩系数则可以通过实验和计算的方法得出，为准确控制螺栓预紧力提供了理论基础。
本篇文章将深入探讨大六角高强螺栓扭矩系数的定义和意义，并重点介绍大六角高强螺栓的特点。
通过对扭矩系数的研究，我们将能够更好地理解螺栓连接过程中扭矩对预紧力的影响，为工程实践提供准确可靠的螺栓连接方案。
接下来的章节中，我们将详细介绍扭矩系数的定义和意义，并对大六角高强螺栓的特点进行阐述。
最后，我们将总结扭矩系数对大六角高强螺栓的影响，并提出结论，为螺栓连接工程提供指导和参考。
让我们一起深入研究吧！1.2 文章结构文章结构（Article Structure）本文的主要内容将按照以下结构进行展开。
第一部分是引言部分，包括概述、文章结构和目的。
在概述中，将简要介绍大六角高强螺栓扭矩系数的研究背景和重要性。
文章结构部分将详细说明本文的框架和各个部分的内容，以便读者能够清晰地了解全文结构。
目的部分将明确本文的研究目标和意义。
第二部分是正文部分，主要包括扭矩系数的定义和意义，以及大六角高强螺栓的特点。
在扭矩系数的定义和意义部分，将对扭矩系数的概念进行解释，并阐述其在实际应用中的作用和重要性。
在大六角高强螺栓的特点部分，将详细介绍大六角高强螺栓的结构特点、使用范围以及其在工程领域中的应用。
第三部分是结论部分，包括扭矩系数对大六角高强螺栓的影响和结论总结。
高强度螺栓连接副的扭矩系数及其测试方法探讨来源：紧固件协会发布日期：2007-10-16本文对螺栓连接副的扭矩系数K值及其影响因素、测试方法作了探讨，采用“最小二乘法”对扭矩扳子各个校验点的数据进行线性回归，从中导出理论直线与拟合直线的误差修正方程式，用该方程式对扭矩进行误差修正，从而提高测量扭矩系数K值的准确性。
1．引言汽车、桥梁、超高层建筑、钢结构的螺栓拧紧是一项极其重要的技术，只有适当的紧固轴力才能保证螺栓可靠服役。
目前在安装工艺上一般通过控制扭矩或转角来间接实现轴力控制，而螺栓轴力与扭矩之间的对应关系严重地受到摩擦条件的影响。
摩擦一方面是螺纹自锁防松的必要条件，另一方面摩擦消耗大量扭矩（能量）从而影响螺栓轴力，因此，在研究螺栓连接副拧紧问题时，必须对扭矩系数、扭矩、轴力、摩擦性能及它们之间的相互关系进行探讨。
2．螺栓连接副拧紧过程中的摩擦、紧固轴力扭、扭矩系数及扭矩消耗螺栓的拧紧过程是一个克服摩擦的过程，在这个过程中存在螺纹副的摩擦及端面摩擦。
通常情况下，装配扭矩的约90%都由于螺纹副摩擦及端面摩擦消耗掉了，其中螺纹副摩擦约占40%，端面摩擦约占50%，约有10%转化为紧固轴力。
扭矩系数K宏观上直接反映螺栓拧紧过程中的扭矩与轴力之间的系数，它不仅取决于摩擦面的摩擦系数，还取决于螺纹连接副的几何状况。
对特定的理想的螺纹连接副而言，当摩擦系数确定后，扭矩系数也就确定了，但实际的螺纹连接不可避免地存在制造误差，有时甚至存在螺纹有碰伤、锈蚀等缺陷，此时，即使一批螺栓连接副的摩天楼擦系数保持恒定，其扭矩系数也将不可避免地存在一定的散差。
而并非与摩擦相对应的某一常数。
在极端情况下，当发生干涉时，尽管拧紧扭矩足够大，螺栓轴力可能很小。
通常情况下，根据螺纹连接方式、表面摩擦条件以及螺纹制造质量的不同，K值在0.100----0.450范围内变化。
摩擦系数仅仅反映特定的接触面之间的摩擦情况，扭矩系数则是反映螺纹副摩擦性能的综合系数，必须通过实验实测，不可简单地根据摩擦系数进行推算。
