最新初中物理电流和电路答题技巧及练习题(含答案)

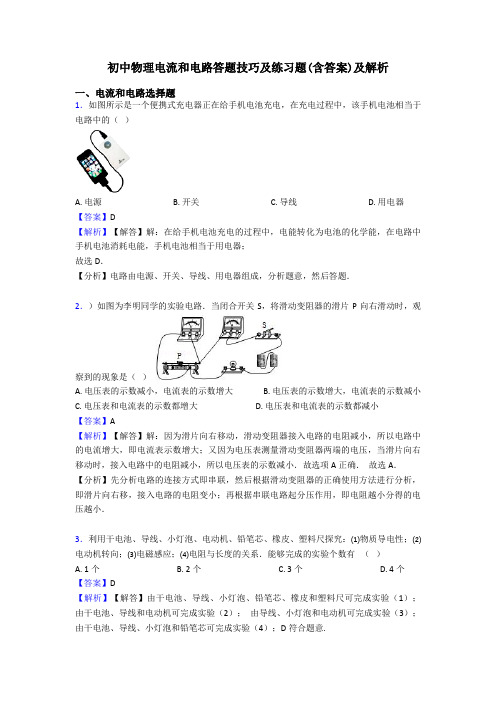

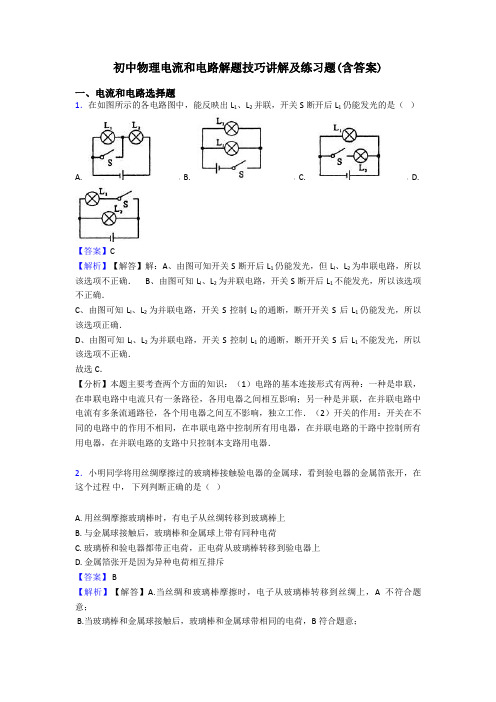

初中物理电流和电路答题技巧及练习题(含答案)及解析一、电流和电路选择题1．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（）A. 电源B. 开关C. 导线D. 用电器【答案】D【解析】【解答】解：在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，手机电池相当于用电器；故选D．【分析】电路由电源、开关、导线、用电器组成，分析题意，然后答题．2．）如图为李明同学的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时，观察到的现象是（）A. 电压表的示数减小，电流表的示数增大B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D. 电压表和电流表的示数都减小【答案】A【解析】【解答】解：因为滑片向右移动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又因为电压表测量滑动变阻器两端的电压，当滑片向右移动时，接入电路中的电阻减小，所以电压表的示数减小．故选项A正确．故选A．【分析】先分析电路的连接方式即串联，然后根据滑动变阻器的正确使用方法进行分析，即滑片向右移，接入电路的电阻变小；再根据串联电路起分压作用，即电阻越小分得的电压越小．3．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.4．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。

（物理）九年级物理电流和电路解题技巧分析及练习题(含答案)及解析一、电流和电路选择题1．如图是玩具汽车的电路图，以下有关说法中正确的是（）A. 电动机与灯泡是并联的B. 电动机与灯泡是串联的C. 电动机与灯泡工作时两端的电压不相等D. 开关S2控制整个电路【答案】A【解析】【解答】解：AB．由图可知，当两开关都闭合时，电动机和小灯泡是并联的，故A正确、B错误；C．并联电路中各支路两端的电压相等，所以电动机与灯泡工作时两端的电压相等，故C 错误；D．开关S2在小灯泡所在的支路中，因此开关S2控制小灯泡所在的支路，故D错误．故选A．【分析】根据电路图可知，电动机和小灯泡并联，开关S1控制小灯泡，开关S2控制电动机，然后结合并联电路的电压特点进行解答．2．）如图为李明同学的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时，观察到的现象是（）A. 电压表的示数减小，电流表的示数增大B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D. 电压表和电流表的示数都减小【答案】A【解析】【解答】解：因为滑片向右移动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又因为电压表测量滑动变阻器两端的电压，当滑片向右移动时，接入电路中的电阻减小，所以电压表的示数减小．故选项A正确．故选A．【分析】先分析电路的连接方式即串联，然后根据滑动变阻器的正确使用方法进行分析，即滑片向右移，接入电路的电阻变小；再根据串联电路起分压作用，即电阻越小分得的电压越小．3．如图所示的电路中，闭合开关S后，下列说法中正确的是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压【答案】C【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．故选C．【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．4．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.5．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．6．如图A、B、C、D是根据下面的实物连接电路画出的电路图，其中正确的（）A. B. C. D.【答案】D【解析】【解答】A.有开关与两灯并联，A不符合题意；B.两灯与两开关都是串联关系，B不符合题意；C.中间的开关与上面的灯并联，且与下面的灯串联，C不符合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图相符，D符合题意；故答案为：D。

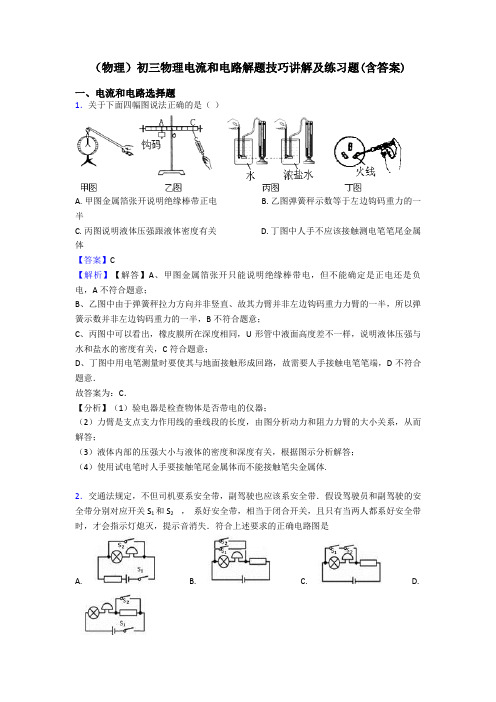

（物理）初三物理电流和电路解题技巧讲解及练习题(含答案)一、电流和电路选择题1．关于下面四幅图说法正确的是（）A. 甲图金属箔张开说明绝缘棒带正电B. 乙图弹簧秤示数等于左边钩码重力的一半C. 丙图说明液体压强跟液体密度有关D. 丁图中人手不应该接触测电笔笔尾金属体【答案】C【解析】【解答】A、甲图金属箔张开只能说明绝缘棒带电，但不能确定是正电还是负电，A不符合题意；B、乙图中由于弹簧秤拉力方向并非竖直、故其力臂并非左边钩码重力力臂的一半，所以弹簧示数并非左边钩码重力的一半，B不符合题意；C、丙图中可以看出，橡皮膜所在深度相同，U形管中液面高度差不一样，说明液体压强与水和盐水的密度有关，C符合题意；D、丁图中用电笔测量时要使其与地面接触形成回路，故需要人手接触电笔笔端，D不符合题意．故答案为：C．【分析】（1）验电器是检查物体是否带电的仪器；（2）力臂是支点支力作用线的垂线段的长度，由图分析动力和阻力力臂的大小关系，从而解答；（3）液体内部的压强大小与液体的密度和深度有关，根据图示分析解答；（4）使用试电笔时人手要接触笔尾金属体而不能接触笔尖金属体.2．交通法规定，不但司机要系安全带，副驾驶也应该系安全带．假设驾驶员和副驾驶的安全带分别对应开关S1和S2，系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消失．符合上述要求的正确电路图是A. B. C. D.【答案】 C【解析】【解答】根据要求，当开关闭合时，灯泡不亮，电铃不响，则开关和用电器并联，为了电路不出现电源短路，则电路中要有电阻保护电路，C符合题意。

故答案为：C.【分析】当开关闭合用电器不工作时，则开关和用电器并联。

3．如图所示的电路中，当S1、S2都闭合时，则（）A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联.故答案为：B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.4．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。

九年级物理电流和电路解题技巧和训练方法及练习题 ( 含答案 ) 及分析一、电流和电路选择题1．如图是玩具汽车的电路图，以下相关说法中正确的选项是（）A. 电动机与灯泡是并联的B. 电动机与灯泡是串连的C. 电动机与灯泡工作时两头的电压不相等D.开关S2控制整个电路【答案】 A【分析】【解答】解：AB．由图可知，当两开关都闭合时，电动机和小灯泡是并联的，故 A 正确、 B 错误；C．并联电路中各支路两头的电压相等，所以电动机与灯泡工作时两头的电压相等，故C错误；D．开关 S 在小灯泡所在的支路中，所以开关S 控制小灯泡所在的支路，故 D 错误．22应选 A．【剖析】依据电路图可知，电动机和小灯泡并联，开关S1控制小灯泡，开关S2控制电动机，而后结归并联电路的电压特色进行解答．2．如下图，图中两灯规格不一样，能测出经过灯L1电流的电路是（）A. B. C. D.【答案】D【分析】【解答】解：A、图中电流表与灯L1串连，但其正负接线柱接反了， A 不切合题意；B、图中电流表与灯L2串连，且电流正进负出，能正确测出经过灯L2的电流， B 不切合题意；C、图中电流表接在干路上，且电流正进负出，丈量的是干路电流， C 不切合题意。

D、图中电路为并联电路，两个电流表分别测出干路和支路电流，相减得出L1电流， D符合题意；故答案为： D。

【剖析】利用电流表的使用方法及并联电路中的电流关系剖析解答.3．有一个看不见内部状况的小盒（如下图），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下此中任一灯泡，另一灯都亮。

选项所示的图中符合要求的电路图是（）A. B.C. D.【答案】C【分析】【解答】解： A．由电路图可知，两灯泡串连，拧下此中任一灯泡，电路断路，另一灯都不亮， A 不切合题意；B．由电路图可知，两灯泡并联，开关S 位于 L1支路，断开开关，灯泡L2仍旧亮， B 不符合题意；C．由电路图可知，两灯泡并联，开关位于干路，闭合开关两灯都亮，拧下此中任一灯泡，另一灯亮， C 切合题意；D．由电路图可知，开关S 与L2并联后再与L1串连，闭合开关S， L2被短路，L2不亮，L1亮， D 不切合题意。

【物理】初中物理电流和电路解题技巧及经典题型及练习题(含答案)一、电流和电路选择题1．甲灯标有“220V 60W”，乙标有“220V 15W”两灯串联在电路中时，乙灯比甲灯亮，原因是（）A. 甲灯两端的电压比乙灯的大B. 甲灯的电阻比乙灯的大C. 通过甲灯的电流比通过乙灯的小D. 甲灯的电阻比乙灯的小【答案】D【解析】【解答】解：据题目可知：甲灯的电阻R甲= = ≈807Ω；乙灯的电阻R乙= = ≈3227Ω；由于串联电路电流相等，据U=IR可知，乙灯的电压比甲灯的电压大；故选D．【分析】两灯串联电流相同，时间相同，比较灯泡的亮度就是比较灯泡的实际功率，根据公式P=I2R可知，就是比较电阻的大小，计算出两灯的电阻即可比较．2．在如图所示的电路中，电源电压不变．闭合电键S后，灯L1、L2都发光．一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】C【解析】【解答】解：A、如果灯泡L1短路，将形成电源短路，电流表被烧坏，电压表示数为零．不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数都变为零．不符合题意；C、如果灯泡L1断路，电流表测量L2支路电流不受影响，示数不变；电源电压不变，电压表示数不变．符合题意；D、如果灯泡L2断路，不发光；电流表断路无示数、示数变小，但电压表还是测量电源电压，示数不变．不符合题意．故选C．【分析】如图所示，两灯泡并联，电流表测灯L2中电流，电压表测并联电路中电压．根据电流表、电压表在电路中特征来判断．3．妈妈买了一个便携式榨汁机，小明通过阅读说明书.他了解到为保障安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动开始榨汁.下列四张电路图中符合要求的是（）A. B. C. D.【答案】 C【解析】【解答】电路中的开关都闭合时，用电器才能工作，此时电路中的开关和用电器是串联的，C符合题意。

（物理）初三物理电流和电路常见题型及答题技巧及练习题(含答案)含解析一、电流和电路选择题1．四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是（）A. A球与C球一定带有异种电荷B. B球可能带电，也可能不带电C. B球与D球一定带有同种电荷D. D球可能带电，也可能不带电【答案】 D【解析】【解答】AB相互排斥，因此它们一定带同种电荷．可能是正电，也可能是负电．BC相互吸引，则C可能带异种电荷，也可能为轻小物体．CD相互吸引，则D可能带电，也可能为轻小物体．D符合题意.故答案为：D．【分析】根据同种电荷相互排斥，异种电荷相互吸引，带电体能吸引轻小物体的特点综合分析，相排斥一定带电，相吸引则有两种可能.2．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．3．图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A. a、b都是电流表B. a、b都是电压表C. a是电流表，b是电压表D. a是电压表，b 是电流表【答案】 C4．在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】 A【解析】【解答】A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，A符合题意；B、这是电磁感应现象实验装置，说明磁能生电，B不符合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，C 不符合题意；D、该实验说明塑料不是导体，不能说明电能产生磁，D不符合题意．故答案为：A．【分析】电能生磁指的是电流周围有磁场，这就是电流的磁效应.5．如图所示的电路，闭合电键S，下列判断中正确的是（）A. 两灯串联连接且电流表测的电流B. 两灯并联连接且电流表测干路电流C. 两灯并联连接且电流表测的电流D. 两灯并联连接且电流表测的电流【答案】C【解析】【解答】由图可知：电流从电源的正极出发，分两条支路：1.经电流表、灯L1，2.经L2后,与L1的电流汇合经开关S返回电源负极，所以电路中有两条电流路径,故灯L1、L2并联；A不符合题意；因电流表串联在灯泡L1所在的支路上,所以电流表测量的是L1的电流，B不符合题意，C. 符合题意.故答案为：C.【分析】根据串联电路中电流只有一条路径，并联电路中电流有多条路径，由此判断电路的连接方式；电流表应与被测元件串联，由此判断电流表所测物理量．6．如图所示，两个相同的验电器a和b，a带正电，b不带电，用根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间（）A. 有质子从a向b移动B. a中的自由电子通过金属棒流向b，b金属箔的张角张大C. b中正电荷通过金属棒流向a，a金属箔张角减小D. b中的自由电子通过金属棒流向a，b金属箔张角增大【答案】 D【解析】【解答】解：由题知，验电器a带正电，b不带电；用带有绝缘柄的铜棒把a和b 连接起来，质子和正电荷的质量比较大而不会定向移动，由于验电器a带正电，根据异种电荷相互吸引可知，b中的自由电子会通过金属棒流向a，而b因为失去电子也带上了正电荷，b的两金属箔带上同种电荷使b金属箔张角变大，ABC不符合题意，D符合题意。

（物理）初三物理电流和电路常见题型及答题技巧及练习题(含答案)含解析一、电流和电路选择题1．如图所示，粗心的小强把电流表并联在灯泡L1两端了，此时如果闭合开关，一定会发生（）A. 电源短路B. 电流表损坏C. L1不亮D. L2灯丝烧断【答案】 C【解析】【解答】如图所示,电流表并联在电灯L1两端,将电灯L1短路,L1不会发光；电流表与灯L2串联接入电路,电源不会短路,灯L2发光,电流表与灯L2不会烧坏。

ABD不会发生，C 会发生，C符合题意。

故答案为：C.【分析】电流表要和用电器串联使用，电流表和用电器并联时，用电器会短路。

2．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．3．妈妈买了一个便携式榨汁机，小明通过阅读说明书.他了解到为保障安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动开始榨汁.下列四张电路图中符合要求的是（）A. B. C. D.【答案】 C【解析】【解答】电路中的开关都闭合时，用电器才能工作，此时电路中的开关和用电器是串联的，C符合题意。

故答案为：C.【分析】电路中多个开关共同控制用电器时，各个开关和用电器是串联的。

4．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．5．如图所示的电路，闭合电键S，下列判断中正确的是（）A. 两灯串联连接且电流表测的电流B. 两灯并联连接且电流表测干路电流C. 两灯并联连接且电流表测的电流D. 两灯并联连接且电流表测的电流【答案】C【解析】【解答】由图可知：电流从电源的正极出发，分两条支路：1.经电流表、灯L1，2.经L2后,与L1的电流汇合经开关S返回电源负极，所以电路中有两条电流路径,故灯L1、L2并联；A不符合题意；因电流表串联在灯泡L1所在的支路上,所以电流表测量的是L1的电流，B不符合题意，C. 符合题意.故答案为：C.【分析】根据串联电路中电流只有一条路径，并联电路中电流有多条路径，由此判断电路的连接方式；电流表应与被测元件串联，由此判断电流表所测物理量．6．关于电路，下列说法中错误的是（）A. 电源是提供电能的装置B. 可以通过开关控制电路的通、断C. 将电源的正、负极直接用导线连接在一起的电路称为短路D. 用电器是将其他形式的能转化为电能的装置【答案】 D【解析】【解答】解：A、电源的作用是提供电能；A符合题意，不符合题意；B、开关的作用是控制电路通断，控制输送电能的，B符合题意，不符合题意；C、将电源的正、负极直接用导线连接在一起的电路称为短路，C符合题意，不符合题意；D、用电器的作用是消耗电能，将电能转化成其他形式的能；D不符合题意，符合题意。

（物理）初三物理电流和电路解题技巧及经典题型及练习题(含答案)含解析一、电流和电路选择题1．如图所示的电路中，电源两端的电压保持不变，当开关S1、S2闭合，S3断开时，电流表的示数为I1、电压表的示数为U1；当开关S1、S3闭合，S2断开时，电流表的示数为I2、电压表的示数为U2．下列判断中正确的是（）A. U1＞U2B. U1＜U2C. I1＞I2D. I1＜I2【答案】B【解析】【解答】当开关S1、S2闭合，S3断开时，R1、R2串联，电压表测量R1 两端的电压，电压表的示数为U1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电压表测量电源两端的电压，电压表的示数为U2；由于串联电路的总电压等于各部分电压之和，所以U1＜U2，A不符合题意，B符合题意；当开关S1、S2闭合，S3断开时，R1、R2串联，电流表的示数为I1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电流表的示数为I2；因为电源电压不变，电路的电阻R=R1+R2不变，由I=U/R知道，电路的电流不变，即I1=I2，CD不符合题意，故答案为：B。

【分析】根据闭合不同的开关，电路都是串联电路，电压表测量的位置不同，电压表的示数不同.2．某种电脑键盘清洁器有两个开关,开关 ,只控制照明用的小灯泡L,开关只控制吸尘器电动机M。

在如图所示的四个电路图中,符合上述要求的是（）A. B. C. D.【答案】 D【解析】【解答】根据电路要求，两个开关分别控制不同用电器，则电路是并联电路，各支路有单独的开关和用电器，D符合题意。

故答案为：D.【分析】根据电路要求，各用电器互不影响的电路是并联电路。

3．取两个相同的验电嚣甲和乙，使甲带电．乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合（如图）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来．则甲乙金属箔张角的变化情况是（）A. 甲和乙都不变B. 甲变小，乙张开C. 甲变大，乙不变D. 甲闭合，乙张开【答案】 B【解析】【解答】当用金属导体连接验电器的金属球时，甲乙间有电荷的一移动，甲验电器张角减小，乙验电器金属箔张开角度，B符合题意，ACD不符合题意。

（物理）初三物理电流和电路解题技巧解说及练习题 ( 含答案 ) 含分析一、电流和电路选择题1．如下图的电蚊拍，拥有灭蚊和照明等功能．当开关S 闭合、 S 断开时，只有灭蚊网通l2电起到灭蚊作用；当开关S l和2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作S用．所示电路设计切合这类要求的是（）A. B. C. D.【答案】 D【分析】【解答】解：依据题意可知，灭蚊网和灯泡互不影响，所以属于并联，AB 不切合题意；当开关 S l2断开时，只有照明灯工作， C 不切合题意；闭合、 S当开关 S1212都闭合时，灭闭合、 S 断开时，只有灭蚊网通电起到灭蚊作用；当开关S和 S蚊网与灯都通电，同时起到灭蚊和照明作用，说明S1控制整个电路，2S 控制灯泡， D 切合题意．故答案为： D．【剖析】依据电路要求，用电器要并联，干路上有开关，灯泡分支上有开关.2．有一个看不见内部状况的小盒（如下图），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下此中任一灯泡，另一灯都亮。

选项所示的图中切合要求的电路图是（）A. B.C. D.【答案】C【分析】【解答】解：A．由电路图可知，两灯泡串连，拧下此中任一灯泡，电路断路，另一灯都不亮， A 不切合题意；B．由电路图可知，两灯泡并联，开关S 位于L1支路，断开开关，灯泡L2仍旧亮， B 不符合题意；C．由电路图可知，两灯泡并联，开关位于干路，闭合开关两灯都亮，拧下此中任一灯泡，另一灯亮， C 切合题意；D．由电路图可知，开关S 与L2并联后再与L1串连，闭合开关S， L2被短路，L2不亮，L1亮， D 不切合题意。

故答案为： C【剖析】联合串并联电路的特色剖析解答即可.3．交通法例定，不只司机要系安全带，副驾驶也应当系安全带．假定驾驶员和副驾驶的安全带分别对应开关S1和 S2，系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消逝．切合上述要求的正确电路图是A. B. C. D.【答案】C【分析】【解答】依据要求，当开封闭合时，灯泡不亮，电铃不响，则开关和用电器并联，为了电路不出现电源短路，则电路中要有电阻保护电路，故答案为： C.【剖析】当开封闭适用电器不工作时，则开关和用电器并联。
