HVD电气设备地网导通测试仪适用说明书

HDDW-I大地网接地电阻测试仪使用说明书武汉市华电恒创电力科技有限公司接地电阻测试仪一、仪器概述仪器根据《JJG984-2004接地导通检定规程电阻测试仪》、《DL/T475-2006接地装置特性参数测量导则》《DL/T845.2-2004电阻测量装置通用技术条件第二部分：工频接地电阻测试仪》生产制造接地电阻测试仪，是可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。

本仪器采用变频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。

二、功能强大：1、测量接地装置接地阻抗或电阻2、测量接地装置之间的导通阻抗或电阻3、测量土壤电阻率三、技术突破1、大型液晶显示更清晰，操作非常方便，2、存储采用键盘汉字输入，方便查询四、性能特点1、采用自动双变频先进变频技术，用45Hz和55Hz两种频率进行测量，同时还有多组变频供选择使用。

2、抗干扰能力强。

采用自动变频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。

3、精度高。

基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。

五、技术指标1、阻抗测量范围：0Ω～200Ω2、分辨率：0.001Ω3、测量误差：±（读数×2％+0.005Ω）4、抗工频50Hz 电压干扰能力：10V5、测试电流波形：正弦波6、测试电流频率：自动45Hz/55Hz 双频，多组变频供选择使用7、最大输出电流：5A8、最大输出电压：400V9、测量线要求：电流线铜芯截面积≥2.0mm2电压线铜芯截面积≥1.5mm210、供电电源：AC220V±10％，50Hz 11、外形尺寸：440×350×21012、仪器重量：10kg四、仪器测试的操作过程及功能说明1、测量原理框图及测试接线图D 电流线1电压线2电压线图1测量原理示意图R 0回路电阻大约5～200ΩR x 测试电阻大约0～200ΩR f 标准电阻测试电源输出微机信号处理输出控制R 0R xR f测量电流线D ：长度为地网对角线长度的3～5倍；线径：≥1mm 2测量电压线1：长度为0.618D ；线径：≥1.0mm 2测量电压线2：接被测地网12347电源主机面板示意图1、电流极(C1)2、电压极1（P1)3、电压极2（P2）4、接地网（C2）5、打印机6、串口7、接地线8、液晶了显示屏9、电源输入10、电源开关586910测量接线如下图电流极（C1）电压极1（P1）电压极2（P2）接地网（C2）电流桩电压桩地网图2三极法测量接线示意图说明：电压极2（P2）,接地网（C2）两线必需都要连接在仪器上，然后按测量操作步骤进行测试。

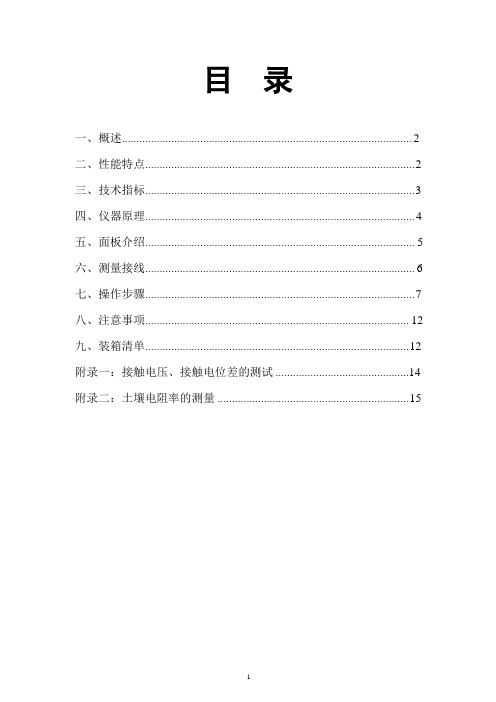

目录一、概述 (2)二、性能特点 (2)三、技术指标 (3)四、仪器原理 (4)五、面板介绍 (5)六、测量接线 (6)七、操作步骤 (7)八、注意事项 (12)九、装箱清单 (12)附录一：接触电压、接触电位差的测试 (14)附录二：土壤电阻率的测量 (15)一、概述目前在电力系统中，大地网的接地电阻的测试目前主要采用工频大电流三极法测量。

为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。

由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。

大地网接地电阻测试仪，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。

可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型。

本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。

测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。

二、性能特点1、测量的工频等效性好。

测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。

2、抗干扰能力强。

本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。

3、精度高。

基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网。

4、功能强大。

可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。

5、操作简单。

全中文菜单式操作，直接显示出测量结果。

6、布线劳动量小，无需大电流线。

三、技术指标1、测量范围：0～150Ω（含电流桩阻抗）2、分辨率：0.001Ω3、测量误差：±（读数×2％+0.002Ω）4、最大输出电压：AC 400V(45Hz、55Hz，双频，正弦波)5、最大输出电流：AC 5A(45Hz、55Hz，双频，正弦波)6、电流输出档位：5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A 一档，共9档。

电气设备公司接地导通测量仪操作规程一、适用范围适用于AN9611M型接地导通测量仪。

二、操作程序1．在进行测量前后对被测物一定要进行充分放电，以保障设备及人身安全。

2．接通仪器电源，延时5秒仪器进入待机状态，按预置键和增/减键设备合适的预置电阻和测试时间。

按“恒流”键选择合适的测试电流。

3．将仪器的测试线接至恒流输出“测量输入”端子，再将两测试线的另一端分别接到被测电器的接地端和可触及的金属壳体，选择量程，按启动键后，仪器进入测试状态。

4．此时测试时间窗口开始倒计时，接地电阻测量值显示窗口显示实测电阻值，当测试时间到“0”，蜂鸣器会发出“嘟”的一短声提示音，表示测试合格，此时按停止键，仪器返回到待机状态。

若测试的接地电阻实测值大于预置电阻值，则蜂鸣器会发出报警一声，同时报警指示灯及接地电阻显示窗口数值闪动，表示测试结果不合格，此时按一次停止键可消除报警声，按二次则仪器退出测试，返回待机状态。

5．在测量低电阻时，为了消除测试线电阻和接触电阻，则需用到校验键，先使仪器处于待机状态，将测试线接好后，另一端短接，按启动键，此时接地电阻测量值显示窗口显示。

测试线电阻和接电阻实测值，若显示为“0.000”，表示仪器已校验过；若不为“0.000”，则按下校验键约2秒钟至实测值变为“0.000”，按停止键，仪器即校验好，再进行测试时，便能自己消除测试线电阻和接触电阻。

6、测量完毕后，关掉仪器电源的。

三、注意事项1．进行电阻测量时环境气温不宜太冷或太热，切忌放于污秽、潮湿的地面上，并避免置于含腐蚀作用的空气（如酸、碱等蒸汽）之中。

2．操作人员一定要熟悉该测试仪的操作程序方可使用。

3．必须使用仪器配用的三线电源线，电源必须具备地线，相线，零线位置必须正确。

4．配用本机专用四端测试线，否则将引起误差，甚至无法测量。

5．当仪器启动时，由于大电流有可能对部分有较大接触电阻的部位产生过热。

因此在未复原之前及刚复原之后，避免人体直接接触及测量端子和被测件，以免灼伤（仪器测试时，测试端电压在安全电压范围内）6．不能将本机作一般恒流源使用。

接地导通测试仪的操作规程1.技术性能开机接好本仪器电源，接地端良好接地，接通电源开关，延时5秒仪器处于待机状态。

预置(1)按动“预置”键至预置接地电阻显示窗口数值闪动，可用“增”或“减”键修改电阻预置值。

(2)按动“预置”键至测试时间显示窗口数值闪动，可用“增”或“减”键修改测试时间预置值。

预置范围1-999秒，超出范围为连续测试，显示“LLL”。

(3)按动“预置”键至报警指示灯闪烁，可用“增”或“减”键确定测试开路时报警声的有无。

规定如下：指示灯闪烁有警声，指示灯熄灭无警声。

(4)按动“预置”键至输出频率指示灯 50Hz/ 60Hz闪动，可用“增”或“减”键选择输出频率。

(5)全部测试参数预置完成后，按动“预置”或“停止”键返回待机状态。

校验(1)使仪器处于待机状态，先将测试时间预置为“LLL”。

(2)将测试线接至仪器的“恒流输出”（黑线）、“测量输入”（红线），再将测试线的另一端短接。

(3)按动“启动”键，电阻显示窗口数值闪动，若为“0”，表示已校验，若不为“0”，则按动“校验”键约2秒钟至实测值为“0”，按动“停止”键返回待机状态。

测试(1)将两测试线接至仪器的“恒流输出”（黑线）、“测量输入”（红线），再将两测试线的另一端分别接被测物体的接地端和被测物体壳体（金属裸露处）。

(2)按动“启动”键，仪器进入测试状态并自动记忆所有预置参数，输出指示灯亮。

在测试过程中，测试时间显示窗口开始倒记时，接地电阻显示窗口显示被测物体的接地端和被测物体壳体之间的测量电阻值，若小于预置报警电阻值，测试时间到零则仪器发出一声清脆的“嘟”声，说明测试合格。

若大于预置报警电阻值，则仪器发出断续的“嘟-嘟-”报警声，报警指示灯及接地电阻显示窗口数值闪动，说明测试不合格，此时按一下“停止”键可消除报警声，再按一下“停止”键可返回到待机状态。

若测试状态时，测试线开路，则接地电阻显示窗口显示“————”，若开路报警设置为开，则仪器发出断续的“嘟-嘟-”报警声，此时按一下“停止”键可返回到待机状态。

转辙机综合测试仪使用说明书一、开机/关机1．开机按下键并保持2-3s后，仪器开机并开始初始化自检，自检期间蜂鸣器鸣响。

初始化完毕后进入主菜单，蜂鸣器停止鸣响，进入主菜单开机完毕。

主菜单显示当前存储器通道号、当前道岔号、当前日期、时钟及电池电量。

2．关机在任意状态下，按下键后仪器即时关机，关机后关闭所有电源。

并将部分设定内容存储。

二、设定内容及操作方法1．显示液晶对比度当显示液晶受温度、光照等因数造成显示不清时，你可以通过设置液晶的显示对比度进行修正。

在主菜单下按键及键可调整液晶的显示对比度。

设定内容可自动保存。

2．显示液晶辅助背光开关当使用环境的光线不足、能见度较低，你可以开关液晶的辅助背光。

在主菜单下按键及键可开关液晶的辅助背光。

设定不可保存。

3．修改当前通道在自动、手动、显示等菜单中按键及键可改变当前的默认存储通道。

4．设置菜单在主菜单下按键后进入设置菜单，你可以在此菜单中修改道岔号、当前时钟、打印数据间隔。

1)改变当前的道岔号在设置菜单中选择1进入。

显示当前的道岔号，随光标位置输入新的道岔号后按确定完成修改。

2)调整日期、时钟在设置菜单中选择2开始进行调整。

随光标位置输入新的日期、时间后按确定完成修改。

3)修改打印数据间隔在设置菜单中选择3进行修改。

首先显示的是当前的打印数键或键来进行修改，设定范围为0.15s – 0.9s，设定间隔为 0.15s。

三、电池充电当电池电量降至30 %时，仪器的蜂鸣器鸣响，电池欠电报警，请立即停止使用，并请及时充电。

当可能较长时间不用时，请带电保存。

并请每3个月充电一次。

电池的充电时间为12-16 小时。

四、连接、联线请将综合测试线的电压测试线并接在转辙机电机电源线的任意两相上。

请将综合测试线的电流测试线串接在转辙机电源线的回路中。

请将综合测试线的时间测试线接在转辙机到位闭合的一组备用接点上。

请将拉力传感器替换转辙机与安装装置的连接销后用联线与仪器连接。

请将压力传感器替换转辙机被测压力腔侧的二动调节阀后用联线与仪器连接（只限于电液转辙机）。

HVD型电气设备地网导通测试仪技术说明苏州工业园区海沃科技有限公司HVD型电气设备地网导通测试仪一、概述高压电气设备工作接地和安全接地的检测应放到议事日程上来。

因为地网接地电阻合格不等于设备的接地完好，这一点一直是被疏忽的。

80年代曾经通报过某电厂设备接地不好，造成雷击时冲击大电流来不及释放而通过电缆沟的继保信号电缆外皮入地，造成继保动作，使全厂停电，损失严重。

防雷专家认为，40mm×4mm的扁铁外面涂柏油后埋在地下的寿命一般是50年，所以新中国成立后所建的发电厂和变电所的接地网建议都要认真对待，如加强监视，缩短测量周期等措施。

对于新建的变电所在地网的焊接和防腐工艺上如果不太好的话也存在较大的隐患，所以定期测量地网的接地电阻和设备地网的导通是十分必要的。

目前电力部门测量地网接地电阻都配备了较好的测量仪器，但对设备与地网的导通，一般就用普通的万用表来检查。

由于万用表的电流是毫安级，虽也能凑个数，但必竟电流太小，会造成很大的测量误差。

为此本公司特研制了HVD仪来满足对测试要求的需要。

二、技术指标量程 0.1mΩ—5Ω精度 50mΩ-5Ω 1.0%±2 个字0.1-50mΩ 1.5%±2 个字输出电流 2A、5A、10A根据阻值自动切换工作电源 AC220V±10%外形尺寸 330×225×110MM重量约2KG三、特点1、体积小、重量轻，便于携带。

2、输出工作电流为自动2A、5A、10A自动切换，就灵敏度一项是万用表的1000-2000倍。

3、采用“四端法”原理测量电阻，排除了引线电阻的测量误差。

4、LCD160×160点阵液晶显示测量值并有保存数据、日历和时钟等功能。

四、操作1、两测试钳分别去钳住两被测接地极，另一端接线片和插头分别按红黑色标对应仪器面板的红黑C1P1、C2P2接线柱和插孔。

2、开启电源开关。

3、点动“测量”按钮屏幕显示测量的电阻值和电流值；和测量日期、时间，同时在屏幕下侧汉文提示“测量结束，是否保存”？4、点动“保存”按钮，屏幕显示保存地址001，可重复点动此按钮，测量数据日期保存在001地址。

4102A/4105A接地电阻测试仪使用说明书目录1安全事项------------------------------------------1 2特点----------------------------------------------2 3规格----------------------------------------------2 4部件名称------------------------------------------4 5准备测量------------------------------------------5 6测量方法------------------------------------------5 7更换电池------------------------------------------8 8机壳与背带----------------------------------------9 1．安全事项本仪器符合以下的标准●IEC 61010-1 CATⅢ-300V.二级●IEC 61O10-2-31●IEC 61557-1，5●IEC 60529(IP54)●JIS C1304-95为正确使用本测试仪及避免触电的危险,使用前请务必详读本说明书。

在说明书中,遇到特别需要注意事项均以表示,请仔细阅读之：危险是标示有可能造成触电事故的注意事项,注意是标示可能起仪器损坏或测量误差的注意事项。

为确保安全,以下的注意事项请务必遵守：(1)测试前请先确认量程选择开关已设定在适当的档位。

(2)测试导线的连接插头已紧密地插入端子内。

（3)主机于潮湿状态下．请勿作接线动作。

(4)在各档位中，请勿加载超于该量程额定值的电量。

(5)请勿在线接于被测物上时切换量程选择开关。

(6)测试端子间请勿加载超过200安培的交流或直流电压。

(7)请勿在易燃性场所测试，火花可能会引起爆炸。

(8)本测试器在使用中，出现仪器破损或测试线发生龟裂而造成金属外露等异常情况时停止使用。

接地导通测试仪的操作规程1.技术性能2.1开机接好本仪器电源，接地端良好接地，接通电源开关，延时5秒仪器处于待机状态。

2.2预置(1)按动“预置”键至预置接地电阻显示窗口数值闪动，可用“增”或“减”键修改电阻预置值。

(2)按动“预置”键至测试时间显示窗口数值闪动，可用“增”或“减”键修改测试时间预置值。

预置范围1-999秒，超出范围为连续测试，显示“LLL”。

(3)按动“预置”键至报警指示灯闪烁，可用“增”或“减”键确定测试开路时报警声的有无。

规定如下：指示灯闪烁有警声，指示灯熄灭无警声。

(4)按动“预置”键至输出频率指示灯50Hz/ 60Hz闪动，可用“增”或“减”键选择输出频率。

(5)全部测试参数预置完成后，按动“预置”或“停止”键返回待机状态。

2.3校验(1)使仪器处于待机状态，先将测试时间预置为“LLL”。

(2)将测试线接至仪器的“恒流输出”（黑线）、“测量输入”（红线），再将测试线的另一端短接。

(3)按动“启动”键，电阻显示窗口数值闪动，若为“0”，表示已校验，若不为“0”，则按动“校验”键约2秒钟至实测值为“0”，按动“停止”键返回待机状态。

2.4测试(1)将两测试线接至仪器的“恒流输出”（黑线）、“测量输入”（红线），再将两测试线的另一端分别接被测物体的接地端和被测物体壳体（金属裸露处）。

(2)按动“启动”键，仪器进入测试状态并自动记忆所有预置参数，输出指示灯亮。

在测试过程中，测试时间显示窗口开始倒记时，接地电阻显示窗口显示被测物体的接地端和被测物体壳体之间的测量电阻值，若小于预置报警电阻值，测试时间到零则仪器发出一声清脆的“嘟”声，说明测试合格。

若大于预置报警电阻值，则仪器发出断续的“嘟-嘟-”报警声，报警指示灯及接地电阻显示窗口数值闪动，说明测试不合格，此时按一下“停止”键可消除报警声，再按一下“停止”键可返回到待机状态。

若测试状态时，测试线开路，则接地电阻显示窗口显示“————”，若开路报警设置为开，则仪器发出断续的“嘟-嘟-”报警声，此时按一下“停止”键可返回到待机状态。
