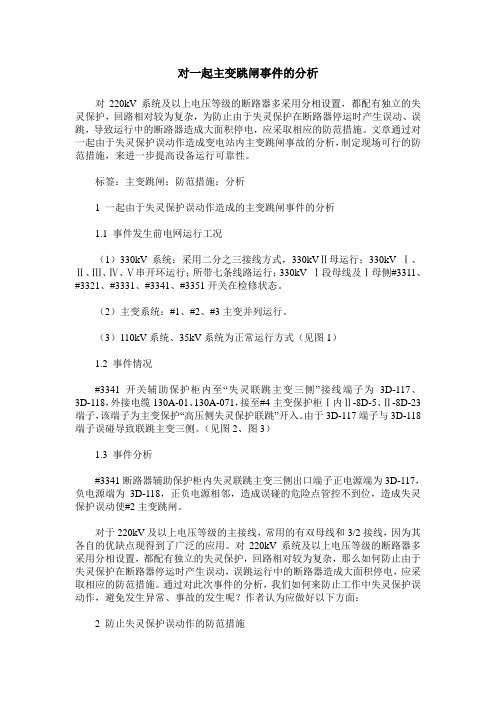

对一起主变跳闸事件的分析对220kV系统及以上电压等级的断路器多采用分相设置，都配有独立的失灵保护，回路相对较为复杂，为防止由于失灵保护在断路器停运时产生误动、误跳，导致运行中的断路器造成大面积停电，应采取相应的防范措施。
文章通过对一起由于失灵保护误动作造成变电站内主变跳闸事故的分析，制定现场可行的防范措施，来进一步提高设备运行可靠性。
标签：主变跳闸；防范措施；分析1 一起由于失灵保护误动作造成的主变跳闸事件的分析1.1 事件发生前电网运行工况（1）330kV系统：采用二分之三接线方式，330kVⅡ母运行；330kV Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ串开环运行；所带七条线路运行；330kV Ⅰ段母线及Ⅰ母侧#3311、#3321、#3331、#3341、#3351开关在检修状态。
（2）主变系统：#1、#2、#3主变并列运行。
（3）110kV系统、35kV系统为正常运行方式（见图1）1.2 事件情况#3341开关辅助保护柜内至“失灵联跳主变三侧”接线端子为3D-117、3D-118，外接电缆130A-01、130A-071，接至#4主变保护柜Ⅰ内Ⅱ-8D-5、Ⅱ-8D-23端子，该端子为主变保护“高压侧失灵保护联跳”开入。
由于3D-117端子与3D-118端子误碰导致联跳主变三侧。
（见图2、图3）1.3 事件分析#3341断路器辅助保护柜内失灵联跳主变三侧出口端子正电源端为3D-117，负电源端为3D-118，正负电源相邻，造成误碰的危险点管控不到位，造成失灵保护误动使#2主变跳闸。
对于220kV及以上电压等级的主接线，常用的有双母线和3/2接线，因为其各自的优缺点现得到了广泛的应用。
对220kV系统及以上电压等级的断路器多采用分相设置，都配有独立的失灵保护，回路相对较为复杂，那么如何防止由于失灵保护在断路器停运时产生误动，误跳运行中的断路器造成大面积停电，应采取相应的防范措施。
通过对此次事件的分析，我们如何来防止工作中失灵保护误动作，避免发生异常、事故的发生呢？作者认为应做好以下方面：2 防止失灵保护误动作的防范措施（1）220kV及以上电压等级断路器都配有失灵保护，当开关停运后应立即退出失灵保护启动压板，防止线路或开关保护定检和试验时失灵保护动作，误跳运行中的断路器造成大面积停电。
变压器事故处理心得体会一、前言作为一名电力从业人员，变压器故障是工作中常常会遇到的问题。
在工作中，我们需要认真对待变压器故障，以保障电力系统的安全，避免给人民生产和生活带来影响。
本文将从变压器事故处理心得体会的角度入手，给读者们谈谈经验与教训，以便更好地处理变压器故障。
二、处理变压器故障的基本步骤处理变压器故障的基本步骤可以总结为以下几点：1.及时排查故障变压器故障多属于突发性质，所以要及时的排查故障。
在排查故障的过程中，应该动脑筋、查明原因。
一旦出现故障应该尽快找到问题所在、及时修复，以避免电力故障引发更大的灾难。
2.安全行动在排查故障时，应首先考虑安全因素。
严禁在检修过程中带电作业，不能动焊接、打钻、熟铁等明文规定的禁止性动作，尤其是高压变压器的检修。
3.清理杂物在排查故障过程中，也要清理杂物，以避免发生危险。
变压器旁边不要放置易燃材料，要做好自我保护措施。
4.及时通知在确诊问题后，应及时通知相应部门，以获得必要的技术支持。
专业部门会在最短时间内发布处理公告，通知社会各界加以防范和应对。
三、变压器故障的处理心得1.事故处理要高效处理变压器事故时要做到高效，避免浪费过多时间和资源，以不影响电力系统的正常运行。
在处理变压器故障时，需要遵循“发现一个问题，立刻解决一个问题”的原则，以保障电力系统的正常运行。
2.做好事故记录处理变压器故障时，要做好事故记录，记录事故具体情况、处理过程以及对事故的分析总结。
这样能够为后续检查提供有用的依据，有助于避免同样的故障再次出现。
3.防范和预防在处理变压器故障的同时也要注意预防。
我们可以通过定期检查和保养来避免故障的发生，及时对设备进行维修和更换，避免电气或机械故障导致的变压器故障，增加变压器的安全使用寿命。
4.及时上报问题出现故障时，要及时上报问题，依据所属部门的规定要求对问题进行详细描述并及时进行处理。
其中，如何及时上报问题、怎样将问题传达给相关部门、采取什么措施来避免再次出现故障等，都需要进行详细阐述。
Authorization and trust are the effective way of authorization.同学互助一起进步（页眉可删）一起高压触电事故的分析及对策1事故经过事故发生在去年某天晚上8∶30左右，当时上堡村许多电视机的插头和插座突然冒火，电视机图像失去正常，电灯突然异常发亮，与此同时变压器安装处出现强烈的弧光，约一分钟后，弧光熄灭。
在这约一分钟的时间内，所有去关电视机或拉电视机插头及关电灯灯头开关的群众都不同程度受到了电击伤或电弧烧伤。
据统计，这次触电受伤的人数达52人之多。
事故发生后的第三天，该村群众才向电管站作了报告。
2调查分析经过检查没有发现变压器外部受损和喷油现象，变压器油颜色正常。
对变压器进行空载通电试验时，变压器没有异常响声。
低压侧三相电压均为230V。
根据变压器的绝缘状况和变压器空载通电试验结果，可以确定变压器高压线圈没有击穿。
该变台避雷器为FS-10型，事故发生后A相避雷器安装处仅留下30cm长的引线，引线的外表皮被烧损，线芯烧成珠子状，下端只剩下避雷器端盖及少许残留物。
低压计量箱发现电能表的电压线圈已被烧毁，电能表外壳底座在电压线圈表内的引线处被击穿。
通过分析初步确定发生这次触电事故的主要原因是由于避雷器及变压器外壳接地电阻过大，致使高压A相避雷器损坏后发生高压A相接地短路，短路电流不能安全注入大地，致使低压线路带上了高电位。
10kV避雷器和变压器外壳以及低压计量箱共用一套接地装置。
对接地电阻进行测量，其测量值大于100Ω。
大大超过规定的数值。
事故发生时，发生了高压A相接地短路，而变压器跌落熔断器是用铝丝代替的，致使变压器外壳和固定在变压器外壳上的低压计量箱都带上了高电位，这就是电视机的插头和插座突然冒火，电视机图像失去正常，电灯突然异常发亮的原因。
3整改及对策(1)对线路和变压器台区进行整改，处理更换烧坏的设备，接地电阻达到了规定的要求。
(2)加强对安全供、用电工作的管理，健全安全组织机构，实行安全工作的全面责任制。

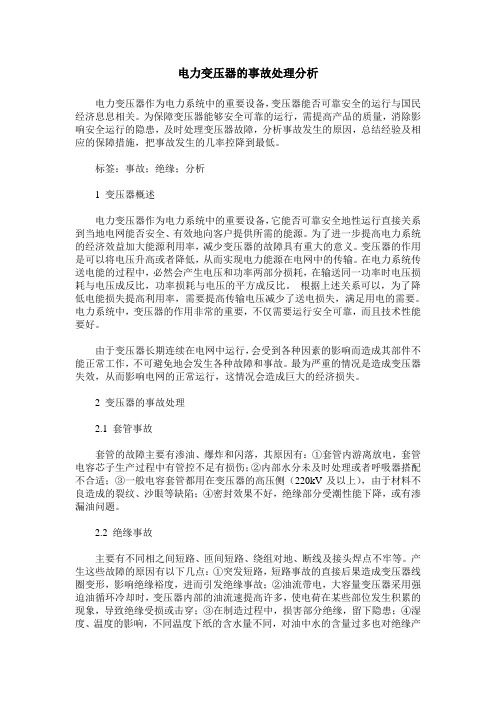

电力变压器的事故处理分析电力变压器作为电力系统中的重要设备，变压器能否可靠安全的运行与国民经济息息相关。
为保障变压器能够安全可靠的运行，需提高产品的质量，消除影响安全运行的隐患，及时处理变压器故障，分析事故发生的原因，总结经验及相应的保障措施，把事故发生的几率控降到最低。
标签：事故；绝缘；分析1 变压器概述电力变压器作为电力系统中的重要设备，它能否可靠安全地性运行直接关系到当地电网能否安全、有效地向客户提供所需的能源。
为了进一步提高电力系统的经济效益加大能源利用率，减少变压器的故障具有重大的意义。
变压器的作用是可以将电压升高或者降低，从而实现电力能源在电网中的传输。
在电力系统传送电能的过程中，必然会产生电压和功率两部分损耗，在输送同一功率时电压损耗与电压成反比，功率损耗与电压的平方成反比。
根据上述关系可以，为了降低电能损失提高利用率，需要提高传输电压减少了送电损失，满足用电的需要。
电力系统中，变压器的作用非常的重要，不仅需要运行安全可靠，而且技术性能要好。
由于变压器长期连续在电网中运行，会受到各种因素的影响而造成其部件不能正常工作，不可避免地会发生各种故障和事故。
最为严重的情况是造成变压器失效，从而影响电网的正常运行，这情况会造成巨大的经济损失。
2 变压器的事故处理2.1 套管事故套管的故障主要有渗油、爆炸和闪落，其原因有：①套管内游离放电，套管电容芯子生产过程中有管控不足有损伤；②内部水分未及时处理或者呼吸器搭配不合适；③一般电容套管都用在变压器的高压侧（220kV及以上），由于材料不良造成的裂纹、沙眼等缺陷；④密封效果不好，绝缘部分受潮性能下降，或有渗漏油问题。
2.2 绝缘事故主要有不同相之间短路、匝间短路、绕组对地、断线及接头焊点不牢等。
产生这些故障的原因有以下几点：①突发短路，短路事故的直接后果造成变压器线圈变形，影响绝缘裕度，进而引发绝缘事故；②油流带电，大容量变压器采用强迫油循环冷却时，变压器内部的油流速提高许多，使电荷在某些部位发生积累的现象，导致绝缘受损或击穿；③在制造过程中，损害部分绝缘，留下隐患；④湿度、温度的影响，不同温度下纸的含水量不同，对油中水的含量过多也对绝缘产生危害。

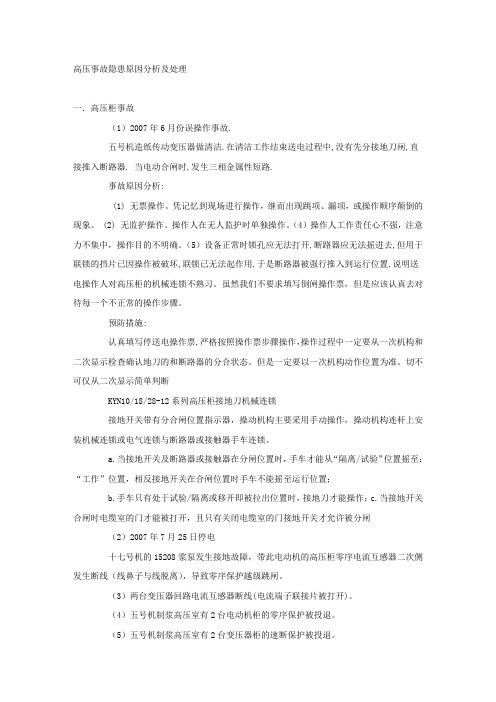

高压事故隐患原因分析及处理一．高压柜事故（1）2007年6月份误操作事故.五号机造纸传动变压器做清洁.在清洁工作结束送电过程中,没有先分接地刀闸,直接推入断路器. 当电动合闸时,发生三相金属性短路.事故原因分析:(1) 无票操作。
凭记忆到现场进行操作，继而出现跳项、漏项，或操作顺序颠倒的现象。
(2) 无监护操作。
操作人在无人监护时单独操作。
（4）操作人工作责任心不强，注意力不集中，操作目的不明确。
（5）设备正常时锁孔应无法打开,断路器应无法摇进去,但用于联锁的挡片已因操作被破坏,联锁已无法起作用,于是断路器被强行推入到运行位置.说明送电操作人对高压柜的机械连锁不熟习。
虽然我们不要求填写倒闸操作票，但是应该认真去对待每一个不正常的操作步骤。
预防措施:认真填写停送电操作票,严格按照操作票步骤操作，操作过程中一定要从一次机构和二次显示检查确认地刀的和断路器的分合状态。
但是一定要以一次机构动作位置为准。
切不可仅从二次显示简单判断KYN10/18/28-12系列高压柜接地刀机械连锁接地开关带有分合闸位置指示器，操动机构主要采用手动操作，操动机构连杆上安装机械连锁或电气连锁与断路器或接触器手车连锁。
a.当接地开关及断路器或接触器在分闸位置时，手车才能从“隔离/试验”位置摇至：“工作”位置，相反接地开关在合闸位置时手车不能摇至运行位置；b.手车只有处于试验/隔离或移开即被拉出位置时，接地刀才能操作；c.当接地开关合闸时电缆室的门才能被打开，且只有关闭电缆室的门接地开关才允许被分闸（2）2007年7月25日停电十七号机的15208浆泵发生接地故障，带此电动机的高压柜零序电流互感器二次侧发生断线（线鼻子与线脱离），导致零序保护越级跳闸。
（3）两台变压器回路电流互感器断线(电流端子联接片被打开)。
（4）五号机制浆高压室有2台电动机柜的零序保护被投退。
（5）五号机制浆高压室有2台变压器柜的速断保护被投退。
（6）五号机制浆高压室有4台高压电动机柜的速断保护被投跳。
制作人：—————变压器发生起火爆炸【简述】1978年10月4日2时58分，江苏省镇江地区某发电厂五号12万千伏安变压器发生起火爆炸事故，造成职工死亡3人，伤12人，财产损失80万元。
【事故经过】某发电厂五号12万千伏安变压器是1970年安装使用的。
1978年3月大修中，更换了C相分接头开关。
10月小修中，更换了4组散热器的垫床和低压套管的放气螺丝，并充添了1吨左右的变压器油。
10月3日并网后，检查了瓦斯继电器，并排放了空气，带8千千瓦负荷。
并网后4日晨，主控制室发现变压器瓦斯继电器信号光字牌亮，铃声响，同时听到升压站有爆炸声，差动保护随即动作，变压器开关跳闸。
经检查发现瓦斯继电器、差动继电器以及10千伏接地保护信号掉牌，在主控制室可以见到变压器处有火。
此时发现变压器散热器及本体下部多处漏油，蓄油坑已积满了油，并且淹没了整个卵石层。
过了一刻钟，变压器又突然发生强烈爆炸，使现场的检修人员措手不及，造成了职工的重大伤亡。
当时大火四起，燃烧达2小时。
【事故分析】经现场勘查及测试，吊芯检查发现变庄器外层高压线圈除A相垫块烧坏变形外，B相、C相基本完好。
B相低压线圈烧出空洞，且匝间与压环间有明显电弧飞闪痕迹，铜末到处都是，高压引线全部断裂。
经全面解体检查，发现在低压线圈顶部第一、第二匝用白纱带统包的绝缘层颜色变黑，上油道被堵塞，冷却条件恶化。
从割取与B相事故位置相同的完好的C相低压线圈线段作检查，发现统包最内层接近线圈部分已焦枯炭化，用手轻轻碰触即成炭粉状，说明纸和白纱带绝缘均已老化。
用500伏摇表测量匝间绝缘为零，但在无统包的第二、第三匝间绝缘电阻为数千欧以上。
从几次绝缘油色谱分析试验看，CO指标从0．09％增加到0．77％，这充分说明固体绝缘逐步过热。
【事故原因】由于线圈顶部因统包绝缘部分冷却条件恶劣，尤其是B相线圈匝间短路部分又位于220千伏套管侧、该处的冷却条件更差，更易使绝缘过热老化。
当B相匝间短路时，变压器因故障跳闸，本体受到冲击和震动，散热器及本体法兰盘等连接薄弱处向外喷油，高温的油气瞬间喷出燃烧，同时由于法兰热圈等处大量漏洞，本体油位迅速下降，空隙增大，油气积聚，空气进入，在高温下达到一定的比例形成爆炸性气体，则构成了强烈爆炸，并酿成大火，造成了人员的重大伤亡，设备的严重损坏。
Science and Technology & Innovation ┃科技与创新·143·文章编号：2095－6835（2016）16－0143－02一起220 kV 变压器内部放电事故的分析及处理措施蔡志亮（广东电网有限责任公司东莞供电局，广东 东莞 523000）摘 要：主要针对一起220 kV 变压器内部的放电事故及处理措施展开了分析，结合具体的实例，对存在的缺陷作了详细的说明，并对处理措施作了详细的阐述，以期能为有关方面提供有益的参考和借鉴。
关键词：变压器；内部放电事故；处理措施；C 2H 2含量中图分类号：TM407 文献标识码：A DOI ：10.15913/ki.kjycx.2016.16.143变压器作为发电厂和变电所的主要设备之一，其安全、稳定运行对电网安全运行起着至关重要的作用，特别是220 kV 变压器。
因此，对于220 kV 变压器内部的放电事故，我们必须要采取有效的措施做好处理。
基于此，本文就220 kV 变压器内部放电事故及处理措施进行分析，以期为有关方面带来一定的帮助。
1 缺陷描述某220 kV 变压器型号为SSP10-75000/220，采用强迫油循环的冷却方式，2008-04正式并网运行。
期间，运行工况稳定，没有遭受过短路冲击，绕组温度、油温、油位均未超出标准范围，冷却油泵无过热等异常现象。
2012-12，变压器检修时，取油样检测发现H 2含量为156.99 μL/L ，C 2H 2含量为58.85 μL/L 。
为排除测量误差，送权威部门复测，结果为H 2含量为156.0 μL/L ，C 2H 2含量为74 μL/L ，2次测试结果相差无几，具体数据见表1.从2次检测结果确认油中H 2和C 2H 2含量已超过标准值，尤其是C 2H 2含量已远超5 μL/L 的标准限值。
按油中气体含量三比值代码判断，变压器内部存在低能量放电故障，其他数据无异常。
