自来水过滤+软化方案设计

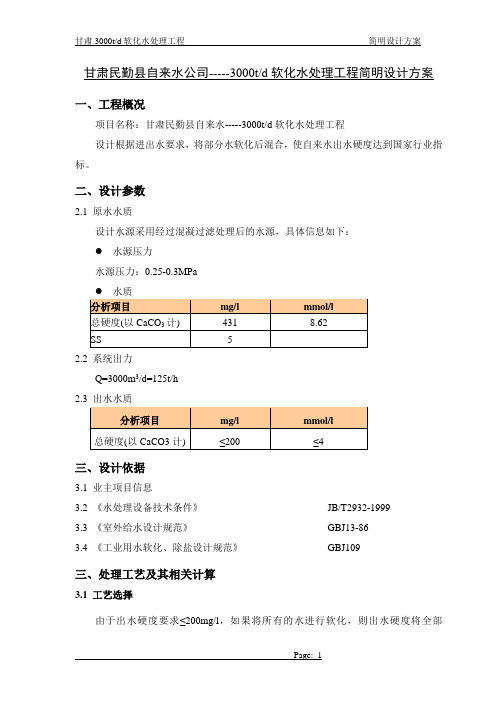

甘肃民勤县自来水公司-----3000t/d软化水处理工程简明设计方案一、工程概况项目名称：甘肃民勤县自来水-----3000t/d软化水处理工程设计根据进出水要求，将部分水软化后混合，使自来水出水硬度达到国家行业指标。

二、设计参数2.1 原水水质设计水源采用经过混凝过滤处理后的水源，具体信息如下：●水源压力水源压力：0.25-0.3MPa2.2 系统出力Q=3000m3/d=125t/h三、设计依据3.1 业主项目信息3.2 《水处理设备技术条件》JB/T2932-19993.3 《室外给水设计规范》GBJ13-863.4 《工业用水软化、除盐设计规范》GBJ109三、处理工艺及其相关计算3.1 工艺选择由于出水硬度要求≤200mg/l，如果将所有的水进行软化，则出水硬度将全部≤5mg/l，这将造成极大的能源浪费。

因此本设计将部分水软化后和原水混合，使混合后出水的水质硬度≤200mg/l。

具体混合比例根据加权法计算。

3.2 处理工艺●主体处理工艺↓↓→ → 软化水处理设备→ 混合装置→●再生工艺→溶盐罐→ 溶液池→盐喷射器→ 软化水设备↑→再生泵说明： 1. 框内设备或构筑物为客户现有设备或装置。

2. 出水池兼作软化水的再生水池。

3. 消毒装置视水质情况而定，该装置不包括在报价范围内。

3.3 相关工艺计算3.3.1 混合比例的计算●原水总硬度为H=431mg/l=8.62mmol/l，水量为125t/h，要求出水总硬度为200mg/l，●软化后出水的总硬度为5mg/l; 暂定需要软化的水量为X，根据加权法计算如下：5*X/125+431*(125-X)/125=200X=67.78 t/h说明：设计需要考虑10%的可调余量，而且软化水需要一定的再生自耗水量(10%)，因此需要软化的水量X=67.78/(0.9*0.9)=83.68t/h软化水处理量设计能力按照:85t/h计算3.3.2 再生周期的计算●设计采用强酸钠离子交换树脂，其工作交换容量为800-1000mol/m3，设计取值900mol/l●逆流再生钠离子交换器的空塔流速一般为15-20m/h，设计按照18m/h，因此需要钠离子交换器的截面积为F=Q/v=85/18=4.7m2，直径为2446mm，设计选用直径为2500mm的钠离子交换器。

软化水设计方案引言软化水是指将硬水中的钙、镁等离子通过特定的工艺处理，使水质变软的一种流程。

软化水可以应用于多个领域，如工业生产、家庭用水以及商业用途。

软化水设计方案的目标是有效地去除水中的钙、镁离子，减少水垢的生成，提高生活和工业用水的质量。

软化水的原理硬水中的钙、镁离子是导致水硬度的主要成分。

软化水的原理是通过树脂交换技术将水中的钙、镁离子与树脂上的钠离子进行交换，将硬水转化为软化水。

软化水设备通常由一个树脂柱组成，树脂柱内填充了具有交换能力的离子交换树脂颗粒。

当水通过树脂床时，钙、镁离子与树脂上的钠离子发生交换反应，钙、镁离子被树脂捕获，而释放的钠离子则进入水中。

这个过程可以持续进行，直到树脂饱和为止。

软化水设计方案的步骤软化水设计方案需要根据具体的需求和水质情况进行制定。

以下是一般软化水设计方案的步骤：1.水质分析：首先需要对水质进行分析，了解水中钙、镁离子的浓度以及其他可能存在的污染物。

可以通过水质检测仪器或实验室进行水质分析。

2.设计软化水设备：根据水质分析结果，选择适合的软化水设备。

软化水设备通常由树脂柱、控制阀和盐仓组成，根据需要可以选择不同规格和容量的设备。

3.安装软化水设备：将软化水设备安装在需要软化水的地方，如家庭自来水管道、工业生产线等。

确保软化水设备连接正确并安装密封。

4.选择合适的树脂：根据水质分析结果选择合适的树脂，不同的树脂具有不同的交换能力和使用寿命。

树脂的选择应考虑到树脂的交换容量、耐高温性能、耐化学腐蚀性能等因素。

5.运行软化水设备：将软化水设备连接到水源，开启水源阀门，并设置适当的流量和运行时间。

定期检查树脂的交换容量，当交换容量接近饱和时，需要进行树脂再生。

6.树脂再生：树脂饱和后，需要进行再生，将树脂上的吸附物去除。

树脂再生一般采用盐水冲洗的方式，将含有钠离子的盐水通过树脂床，使树脂重新具备交换能力。

7.维护和保养：定期清洗软化水设备，并检查设备的运行情况。

每小时50T软化水处理设计方案软化水处理是将硬水中的钙、镁离子去除，以减少钙垢的形成，从而提高水质的处理过程。

每小时50T软化水处理的设计方案是在一小时内处理50吨的水，并确保水质符合所需的标准要求。

1.水源准备和预处理：a.选择适宜的水源：软化水处理通常适用于硬度较高的水源，需要根据水的硬度和成分来确定合适的处理方案。

b.去除杂质：使用过滤器或沉淀池来去除水中的悬浮物、泥沙和颗粒物等杂质。

c.预处理：根据水源的情况，进行预处理，如调整pH值、添加氧化剂或还原剂等。

2.离子交换：a.选择合适的树脂：硅胶树脂和强酸树脂是常用的软化水处理树脂，在选择时需要考虑水源的硬度、流量、树脂的吸附容量和回收效率等因素。

b.设计合适的回收系统：软化水处理会生成含有高浓度钙、镁离子的废水，需要设计回收系统以减少水的浪费和环境污染。

c.控制时间和流速：根据树脂吸附和再生的特性，合理控制水的停留时间和流速，以提高处理效率和树脂寿命。

3.再生和废水处理：a.再生过程：通过用盐水或酸溶液溶解树脂中的吸附物质来再生树脂，使其恢复软化能力。

b.废水处理：回收系统将废水导入废水处理装置，经过过滤、沉淀、离子交换等步骤将废水中的污染物去除或降解，使其可以达到排放标准。

4.肉眼观察和自动监控：a.安装观察窗和计量器：软化水处理的设备应该有观察窗和计量器，以便操作员随时观察水的流动和树脂再生情况。

b.自动监控系统：安装传感器和控制器，以监测水质参数、水流量和树脂状态，并根据设定的参数自动调整处理过程。

5.设备维护和清洁：a.定期保养和清洁：树脂床需要定期检查和清洗，以防止污染和堵塞的发生。

b.更换树脂：根据树脂的使用寿命和处理效果，及时更换树脂。

总结：每小时50T软化水处理设计方案需要根据水源的硬度、流量和成分等因素，选择合适的树脂和处理系统，并配备自动监控和回收系统来提高处理效率和节约资源。

同时，定期维护和清洁设备，确保软化水处理过程的稳定和持续运行。

软化水设计方案1. 引言在许多工业和家庭环境中，硬水是一个常见的问题。

硬水中的高浓度钙和镁离子不仅对水质产生不利影响，还对管道和设备造成堵塞和损坏。

因此，软化水成为解决硬水问题的关键。

本文将介绍一种可行的软化水设计方案，该方案基于离子交换技术来减少水中的钙和镁离子含量，产生软化水。

2. 设备和原理软化水设备主要由以下几个部分组成：2.1 预处理单元预处理单元包括过滤器和沉淀池。

过滤器用于去除水中的杂质和大颗粒物质，以防止堵塞后续设备。

沉淀池用于沉淀水中的悬浮颗粒和粘性物质。

2.2 离子交换单元离子交换单元是软化水设备的核心部分。

它主要由离子交换树脂柱组成。

树脂柱中的离子交换树脂可选择性地吸附和释放钙和镁离子。

当水通过树脂柱时，钙和镁离子被树脂吸附，而钠离子则被释放到水中，使得水变软。

2.3 冲洗和再生单元冲洗和再生单元用于清洗和再生离子交换树脂柱。

冲洗过程中，用反向流动的水清除树脂上吸附的杂质和污垢。

再生过程中，采用盐溶液将树脂上附着的钙和镁离子释放出来，并将树脂恢复到工作状态。

3. 设计参数和操作流程3.1 设计参数在设计软化水设备时，需要考虑以下参数：•流量：根据实际需求确定流量大小，以确保软化水设备能够满足日常用水需求。

•树脂容量：根据水质分析结果和预期的软化效果选择适当的树脂容量。

•冲洗和再生频率：冲洗和再生频率需要根据水质分析和实际运行情况进行调整，以保证树脂的高效运行。

3.2 操作流程软化水设备的操作流程如下：1.开始：水从进水管道进入预处理单元，经过过滤和沉淀处理。

2.软化：经过预处理的水进入离子交换单元，通过离子交换树脂柱，钙和镁离子被吸附，水变软。

3.结束：软化水流出离子交换单元，通过出水管道供应给需要软化水的设备或家庭。

4. 优势和应用软化水设计方案的优势和应用如下：•优势：–软化水设计方案能够有效降低水中的钙和镁离子含量，解决硬水问题。

–软化水可以减少水垢在管道和设备上的生成，延长设备的使用寿命。

软化水处理方案软化水处理是一种常见的水质处理方法，旨在去除水中的硬度物质，如钙镁离子，从而降低水中的硬度。

下面将介绍几种常用的软化水处理方案。

一、离子交换软化法离子交换软化法是一种较为常见的软化水处理方法。

它利用离子交换树脂将水中的钙镁离子与树脂中的钠离子进行交换，从而达到软化水的目的。

该方法具有操作简便、处理效果稳定的优点，适用于小规模和中等规模的水处理。

该软化水处理方案的主要步骤包括：首先，将含有钙镁离子的水引入离子交换器中；其次，通过离子交换过程，树脂中的钠离子与水中的钙镁离子进行交换；最后，将交换后的软化水输出，同时将树脂中的钙镁离子通过反洗、再生等方式去除，使其恢复软化水处理的能力。

二、逆渗透软化法逆渗透软化法是一种利用逆渗透膜进行软化水处理的方法。

逆渗透膜是一种过滤半透膜，其孔径比水中的钙镁离子更小，因此可以将水中的钙镁离子拦截下来，从而软化水质。

该方法适用于处理大规模水处理和高硬度水源。

逆渗透软化法的处理过程包括：首先，将水经过粗滤、砂滤等预处理工序，去除大颗粒杂质；其次，将预处理后的水通过逆渗透膜，钙镁离子无法通过膜孔径，被膜拦截下来；最后，输出软化后的水，同时将膜表面的钙镁离子通过反冲洗等方式去除，保持逆渗透膜的使用寿命。

三、化学添加剂软化法化学添加剂软化法是一种通过添加特定化学剂使水中的钙镁离子沉淀下来的软化水处理方法。

该方法适用于小规模水处理和对水质要求不严格的场合。

化学添加剂软化法的处理过程包括：首先，根据水质情况选择合适的软化剂，如石灰、碳酸钠等；其次，将软化剂加入水中，与水中的钙镁离子发生反应，生成不溶于水的沉淀物；最后，通过沉淀、过滤等工序将沉淀物去除，获得软化后的水。

以上是几种常见的软化水处理方案，每种方案都有其适用的场合和特点。

在实际应用中，可以根据具体情况选择最适合自己需求的软化水处理方法，以提高水质，满足不同领域的需求。

8m3/h软化水系统设计方案xxx有限公司2011年7月3日目录1.0说明2.0技术要求3.0工艺方案的选择及说明4.0系统设计的技术要求5.0主要设备规范6.0供货范围及要求7.0设备组成及报价1.0说明1.1本文件是用于软化水系统设备的技术文件。

它提出了该系统的功能设计、结构、性能、安装和试验等方面的技术要求，同时提出了软化水系统生产设备各方面的具体设计和要求。

1.2本技术文件按业主设计技术要求，引用了有关标准和规范的条文，同时我方提供的产品符合本技术文件和有关工业标准的优质产品。

2.0技术要求2.1规定与标准2.1.1进口设备及材料应符合美国机械工程师协会（ASME）和美国材料试验学会（ASTM）的工业法规中涉及的标准或相关标准；2.1.2国产设备的制造工艺和材料应符合国家《GB150-89钢制压力容器》、JB2932-87《水处理设备制造技术条件》以及GBJ109-87《工业用软化除盐规范》的要求；2.1.3设备的制造工艺与材料的使用还应不低于以下标准：1）GB9019-88《压力容器安全技术监察规程》2）JB/T4735-1997《钢制焊接常压容器》3）ZBJ98003-87《水处理设备油漆、包装技术条件》2.2设计基础资料2.2.1系统进水基本水质特性1）设计水源：地表水、地下水2）设计水温：5～25C3）系统进水水质：2.2.2产水水质和水量要求：2.2.2.1软化水系统1）产水水质：出水硬度0.03mg-N/L2）产水水量：8m3/h×1套3）供水压力：0.3～0.4MPa2.2.2.2对软水系统装置的要求：1）运行状况：全自动运行2）自动方式：流量控制式2.2.2.3对工艺配置的要求：1）自动双滤料过滤器2）自动除铁除锰过滤器3）自动活性碳过滤器3）全自动软化水系统（美国进口阿图祖全自动控制器）4）全自动混床3.0工艺方案的选择及说明3.1系统工艺选择根据原水水质及生产用水要求，对原水进行处理的主要任务：过滤系统去除水中的悬浮物和胶状物，除铁装置去除水中的铁离子，软化系统是去除水中的钙、镁离子，以分别达到相应的用水要求。

软化水设计方案软化水是指通过一系列的物理（离子交换），化学（逆向渗透）和生物（电渗析）过程，去除自来水中的钙、镁、铁等金属离子和溶解性盐类的一种水处理方法。

软化水的设计方案需要考虑以下几个因素：1. 系统容量：根据用户的日水使用量，计算出软化水系统的总容量。

一般采用美国加仑/小时（GPH）或立方米/小时（m3/h）作为容量单位。

2. 硬度水平：根据自来水的硬度水平，确定软化水系统需要达到的软化效果。

硬度水平一般以钙和镁的浓度表示，单位为mg/L。

3. 树脂选择：根据硬度水平和系统容量，选择合适的树脂材料。

常见的树脂材料有离子交换树脂和草酸盐树脂，它们具有良好的去除钙、镁离子的能力。

4. 水流速度：根据软化水系统的容量和水质特性，确定树脂层的处理能力，进一步决定系统的水流速度。

一般认为，水流速度在15-30m/h范围内，既能保证水质的处理效果，又能避免树脂层的破碎和磨损。

5. 系统运行方式：根据用户的需求和水质特点，确定软化水系统的运行方式。

常见的运行方式有定时回洗、流量控制回洗和水质控制回洗等。

6. 回收利用：考虑回洗液的处理和回收利用问题，以减少对环境的影响并节约水资源。

常见的回收利用方式有反洗水处理系统、中和系统和过滤系统等。

7. 运行成本：设计软化水系统时，需要考虑其运行成本，包括能耗、维护费用和树脂的更新等。

选择高效能耗低、寿命长的设备和材料，能降低系统的运营成本。

8. 操作维护：软化水系统需要定期进行清洗、维护和校准等操作，确保系统的稳定运行和高效性能。

在设计方案中，需要考虑到操作维护的便利性和系统的可靠性。

软化水设计方案的关键是根据用户的实际需求和水质特点，选择合适的设备和材料，并确保系统的安全、高效和持久运行。

通过科学合理的设计和细致的施工，可以满足用户对软化水的需求，提供高质量的软水。

全自动软化水设备设计方案软化水是一种去除水中硬度物质的过程，通过去除水中的钙、镁离子等，可以减少水垢在管道和设备上的堆积，延长设备的使用寿命，并改善水质。

全自动软化水设备是一种高效、方便的软化水设备，它可以根据水质情况自动进行操作，无需人工干预。

以下是一个全自动软化水设备的设计方案。

1.设备概述全自动软化水设备由多个部分组成，包括进水系统、软化系统、控制系统和排水系统。

进水系统用于将原水引入设备，软化系统是实现软化水的核心部分，控制系统用于监控和控制设备的运行，排水系统用于将处理后的水排出。

2.进水系统进水系统由进水管道、过滤器和流量计组成。

进水管道将原水引入设备，过滤器用于去除水中的杂质和悬浮物，确保水质的清洁。

流量计用于监测水的流量，以便控制系统可以根据实际需求进行调节。

3.软化系统软化系统由软化剂罐、树脂柱、盐水箱和管路等组成。

软化剂罐是储存软化剂的容器，软化剂可以是离子交换树脂或其他合适的材料。

树脂柱是软化系统的核心部分，水流经过树脂柱时，钙、镁等硬度物质与树脂发生离子交换，从而实现软化水的目的。

软化剂罐和树脂柱之间通过管路连接，盐水箱则是储存盐水供给软化剂罐使用。

4.控制系统控制系统由控制器和传感器组成。

控制器可以根据传感器获取的水质、流量等信息，自动调节软化剂的投放量和处理过程的时间等参数。

传感器可以是pH传感器、流量传感器等。

5.排水系统排水系统由排水管道和阀门组成，用于将处理后的水排出。

排水管道需要设置适当的倾斜度，以便保证水能顺利排出。

6.自动化控制-自动监测水质，根据设定的阈值自动启停软化系统。

-自动调节软化剂的投放量，确保软化效果。

-自动监测流量，根据实际需求进行调节。

-自动控制盐水箱的补充和排放。

7.安全保护-水质异常报警，如水质过酸、过碱等。

-设备故障报警，如软化剂罐液位过低、盐水箱液位过低等。

-过载保护，如电机过热、传感器故障等。

8.定期维护-清洗软化剂罐、树脂柱和管路，以去除杂质和沉积物。

软水系统方案简介软水系统是一种用来净化水质的设备，它采用离子交换的原理，主要用于去除水中的硬度离子，如钙、镁离子。

软化水可以降低水垢的产生，减少管道和设备的堵塞，延长设备的使用寿命。

本文将介绍软水系统的原理、适用场景、安装维护以及常见问题等方面的内容。

原理软水系统采用离子交换的原理来去除水中的硬度离子。

其中关键的设备是离子交换器。

该设备包括一个阴阳离子交换树脂床，树脂床上附着有具有高亲和力的交换树脂。

水流通过这个床，硬水中的钙和镁离子与交换树脂上的钠离子发生置换反应，使阳离子被取代成为钠离子，从而软化水质。

当交换树脂吸附满了钙和镁离子时，需要通过盐水进行再生，将吸附的矿物质冲洗掉。

适用场景家庭和住宅区软水系统在家庭和住宅区的水处理中有广泛应用。

软化水质可以减少水垢的产生，延长水龙头、浴室设备和水管的使用寿命。

软化水还可以改善肌肤和头发的质量，使家庭成员感受到更加舒适的洗浴体验。

商业和办公场所在商业和办公场所，软水系统可以用于餐饮行业、洗衣店、游泳池等场所。

软化水可以提高洗涤效果，降低用量，减少洗衣机和洗碗机的维护成本。

对于游泳池来说，软化水可以减少水褪色和水垢的问题。

工业和制造业在工业和制造业中，软水系统广泛应用于锅炉、冷凝器、热交换器等设备，可以减少水垢的堆积，提高设备的热传导效率，降低能源消耗。

软水还可以用于制药、化工、电子等行业的生产过程中，保证产品质量。

安装维护软水系统的安装和维护需要按照以下步骤进行：1.设计：根据用户的需求和水质情况，设计合适的软水系统方案。

考虑水流量、水硬度、水处理效果等因素。

2.安装：安装软水系统设备，包括离子交换器、盐罐以及管道连接等。

3.启动：将软水系统连接到供水管道，开启系统。

注意检查系统是否正常运行，是否有泄漏等问题。

4.维护：定期检查盐罐的盐水量，及时补充盐料。

定期清洗和更换离子交换树脂，以保证软水系统的正常运行。

5.保养：对软水系统进行定期保养，如清洗和消毒设备，检查阀门和管道的密封性能等。
