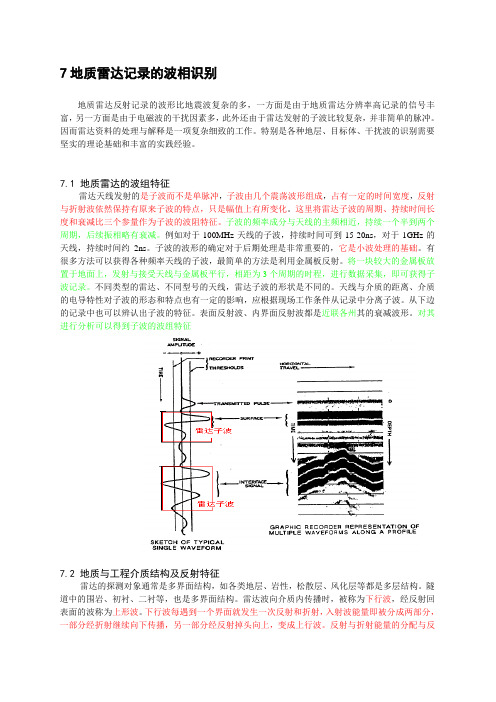

7地质雷达记录的波相识别地质雷达反射记录的波形比地震波复杂的多，一方面是由于地质雷达分辨率高记录的信号丰富，另一方面是由于电磁波的干扰因素多，此外还由于雷达发射的子波比较复杂，并非简单的脉冲。
因而雷达资料的处理与解释是一项复杂细致的工作。
特别是各种地层、目标体、干扰波的识别需要坚实的理论基础和丰富的实践经验。
7.1 地质雷达的波组特征雷达天线发射的是子波而不是单脉冲，子波由几个震荡波形组成，占有一定的时间宽度，反射与折射波依然保持有原来子波的特点，只是幅值上有所变化。
这里将雷达子波的周期、持续时间长度和衰减比三个参量作为子波的波阻特征。
子波的频率成分与天线的主频相近，持续一个半到两个周期，后续振相略有衰减。
例如对于100MHz天线的子波，持续时间可到15-20ns，对于1GHz的天线，持续时间约2ns。
子波的波形的确定对于后期处理是非常重要的，它是小波处理的基础。
有很多方法可以获得各种频率天线的子波，最简单的方法是利用金属板反射。
将一块较大的金属板放置于地面上，发射与接受天线与金属板平行，相距为3个周期的时程，进行数据采集，即可获得子波记录。
不同类型的雷达、不同型号的天线，雷达子波的形状是不同的。
天线与介质的距离、介质的电导特性对子波的形态和特点也有一定的影响，应根据现场工作条件从记录中分离子波。
从下边的记录中也可以辨认出子波的特征。
表面反射波、内界面反射波都是近联各州其的衰减波形。
对其进行分析可以得到子波的波组特征7.2 地质与工程介质结构及反射特征雷达的探测对象通常是多界面结构，如各类地层、岩性，松散层、风化层等都是多层结构。
隧道中的围岩、初衬、二衬等，也是多界面结构。
雷达波向介质内传播时，被称为下行波，经反射回表面的波称为上形波。
下行波每遇到一个界面就发生一次反射和折射，入射波能量即被分成两部分，一部分经折射继续向下传播，另一部分经反射掉头向上，变成上行波。
反射与折射能量的分配与反射、折射系数的平方成正比。
地质雷达法检测操作规程1、地质雷达法合用范围地质雷达法可用于地层划分、岩溶和不均匀体的探测、工程质量的检测，如检测衬砌厚度、衬砌暗地里的回填密实度和衬砌内部钢架、钢筋等分布，地下管线探查及隧道超前地质预报等。
2、地质雷达主机技术指标：（1）系统增益不低于150dB；（2）信噪比不低于60dB；（3）采样间隔普通不大于0.5ns、A/D模数转换不低于16位；（4）计时误差小于1ns；（5）具有点测与连续测量功能，连续测量时，扫描速率大于64次/秒；（6）具有可选的信号叠加、实时滤波、时窗、增益、点测与连续测量、手动与自动位置标记功能；（7）具有现场数据处理功能，实时检测与显示功能，具有多种可选方式和现场数据处理能力。
3、地质雷达应符合下列要求：（1）探测体的厚度大于天线有效波长的1/4，探测体的宽度或者相邻被探测体可以分辨的最小间距大于探测天线有效波第一聂菲儿带半径。
（2）测线经过的表面相对平缓、无障碍、易于天线挪移。
（3）避开高电导屏蔽层或者大范围的金属构件。
4、地质雷达天线可采用不同频率的天线组合，技术指标为：（1）具有屏蔽功能；（2）最大探测深度应大于2m；（3）垂直分辨率应高于2cm。
5、现场检测（1）测线布置1、隧道施工过程中质量检测应以纵向布线为主，横向布线为辅。
纵向布线的位置应在隧道的拱顶、摆布拱腰、摆布边墙和隧道底部各布置一条；横向布线可按检测内容和要求布设线距。
普通情况线距8～12m；采用点测时每断面不少于6点。
检测中发现不合格地段应加密测线或者测点。
2、隧道竣工验收时质量检测应纵向布线，必要时可横向布线。
纵向布线的位置应在隧道拱顶、摆布拱腰和摆布边墙各布一条；横向布线线距8～12m；采用点测时每断面不少于5个点。
需确定回填空洞规模和范围时，应加密测线和测点。
3、三线隧道应在隧道拱顶部位增加2条测线。
4、测线每5～10m应有一历程标记。
（2）介质参数的标定：检测前应对衬砌混凝土的介电常数或者电磁波速做现场标定，且每座隧道不少于一处，每处实测不少于3次，取平均值为该隧道的介电常数或者电磁波速。
探地雷达的基本原理探地雷达是一种利用电磁波技术探测地下物质的设备，它不仅可以用于勘探矿产、地质构造及地下隐患等方面，还被广泛应用于建筑、农业、环境保护、文物保护等领域。
本文将深入解析探地雷达的基本原理。
电磁波的基本特性在介绍探地雷达的原理前，我们需要了解电磁波的基本特性。
电磁波是指电场和磁场在空间中传播的波动。
电磁波分为辐射和非辐射两种，其中辐射电磁波又可分为无线电波、可见光和紫外线等。
电磁波的传播速度是光速，约为300,000,000米/秒。
电磁波有很强的穿透能力，可以穿过空气、云层、植被、土壤以及一些构造物质，对被探察物体进行扫描和探测。
而且电磁波传播到不同介质中时会发生折射、反射、衍射和吸收等现象，这些现象是探地雷达探测的关键。
探地雷达的基本构成探地雷达是由发射器、接收器和数据处理单元组成的。
发射器产生高频电磁波，通过天线发射到探测区域中，而被探测物体对电磁波的响应会被接收器接收并反馈出来。
数据处理单元将反馈信号转化成图像或数据，并进行分析和处理。
发射器探地雷达发射器主要由振荡器和天线组成。
振荡器产生高频电磁波信号，并将其传输到天线中。
天线则负责将电磁波信号辐射到地下进行探测。
接收器探地雷达接收器也包括振荡器和天线。
接收器接收到被探测物体反射回来的电磁波信号，并将其转换成电信号，由数据处理单元进行处理。
数据处理单元数据处理单元是探地雷达中最重要的组成部分之一，它负责对接收到的电信号进行处理和分析，生成相应的数据和影像。
通过对数据和影像进行分析，可以得到被探测物体的位置、形态和性质等信息。
探地雷达的工作原理探地雷达是通过电磁波与地下物体相互作用产生的反射信号来探测地下物质的。
被探测物体的材质、状态、电性能和电磁波频率等因素都会影响到反射信号的强度、多少和相位。
因此，探地雷达的工作原理是根据不同介质的电磁特性，通过分析反射信号来确定地下物体的位置、形态和材质。
电磁波的传播与反射探地雷达发射的电磁波会在地下物质中传播，不同种类的介质对电磁波的反射、透射和折射都有不同的规律。
【浅谈探地雷达检测技术】探地雷达【摘要】在实际工作中，探地雷达作为新型的无损检测设备，具有携带方便、非破坏性、检测快速、精度高等特点，受到广大技术人员越来越多的关注，并且已经在路面厚度检测和隧道衬砌厚度检测中得到推广和应用。
本文概要介绍了探地雷达检测路面结构层厚度和检测隧道二衬厚度的工作原理，并说明了在检测过程中注意的事项，最后探察进一步指出了使用探地雷达检测技术的优缺点。
【关键词】探地雷达；检测技术；路面；隧道一、引言探地雷达方法是通过发射向地下发射高频电磁波，通过接收天线接收反射回地面的电磁波，电磁波在中所地下介质中传播时察觉到存在电性差异的分界面时发生反射，根据接收到的电磁波电磁场的波形、振幅强度和时间的变化等差异特征推断地下介质的空间位置、结构、形态和埋藏深度。
探地雷达是一种广谱电磁技术，用于确定地下介质的分布异常情况。
近年来，由于探地雷达具有高采样率、无损检测等优点，它逐渐取代了原有的钻孔取芯法而在各种工程中得到极为广泛的须要用。
在进行检测的过程中，这种方法只要及少量的钻孔就能够了解公路的结构配合地层的各种变化情况，非常有效地克服了现行钻孔法的严重不足。
并且可以准确地提供关于基层和面层厚度变化的一些真实情况，为实际施工提供了极具参考价值的富有可靠参数。
二、探地雷达检测厚度的工作电磁场1、探地雷阵地雷达检测路面结构层厚度的工作原理在道路的可靠性控制工作中，最重要的一部分就是进行碎石结构层厚度的检测。
传统上所使用的钻心取样法已经远远不能满足精确检测的要求，因此通过对探地雷达测厚的工作原理进行厚认识论分析，可以看出探地雷达技术在公路工程质量检测中所具有独特的。
利用探地雷达检测公路面层厚度是一种反射波探测法。
在特定的介质中，电磁波的传播速度v是保持不变的，因此根据探地雷达所记录的地面反射波与地下反射波的时间差△t，即可依据公式h=v△t/2，量度出界面的厚度值h的大小，对于路面结构层厚度的检测而言，h即为面层的厚度，v表示电磁波在地下介质(面层)中传播时的速度。
探地雷达培训课件一、引言探地雷达（GroundPenetratingRadar，简称GPR）是一种非破坏性探测技术，利用高频电磁波在地下的传播特性，对地下介质进行探测和成像。
它广泛应用于工程地质、考古、环境监测、资源勘探等领域。
本课件旨在介绍探地雷达的基本原理、系统组成、数据采集与处理方法，以及其在实际应用中的案例分析。
二、探地雷达的基本原理探地雷达利用电磁波在不同介质中传播速度的差异，以及地下目标体与周围介质电性参数的差异，实现对地下结构的探测。
电磁波在传播过程中，遇到不同电性参数的界面时，会发生反射和折射，通过接收这些反射波和折射波，可以获取地下目标体的信息。
三、探地雷达系统组成探地雷达系统主要由天线、发射接收单元、数据采集与处理单元等组成。
天线是探地雷达的关键部件，用于发射和接收电磁波。
发射接收单元负责产生高频电磁波，并将接收到的信号转换为数字信号。
数据采集与处理单元负责对采集到的数据进行实时处理，提取地下目标体的信息。
四、探地雷达数据采集与处理方法1.数据采集：在进行探地雷达数据采集时，需选择合适的探测参数，如天线频率、步长、扫描速度等。
同时，为提高探测效果，还需进行天线校准、背景噪声测试等操作。
2.数据处理：探地雷达数据处理主要包括预处理、滤波、反演等步骤。
预处理包括去除背景噪声、校正天线增益等；滤波用于压制干扰波，提高信号的信噪比；反演则是将雷达数据转换为地下目标体的图像。
五、探地雷达在实际应用中的案例分析1.工程地质领域：探地雷达可用于探测地下管线、空洞、岩溶等地质目标，为工程建设提供依据。
2.考古领域：探地雷达可用于探测地下遗址、墓葬、建筑遗迹等，为考古发掘提供线索。
3.环境监测领域：探地雷达可用于监测地下水位、污染范围等，为环境保护提供数据支持。
4.资源勘探领域：探地雷达可用于探测矿产资源、地下水等，为资源开发提供依据。
六、总结探地雷达作为一种高效、无损的地下探测技术，具有广泛的应用前景。
地质勘探中的地质雷达数据解释方法地质雷达是一种常用的地质勘探工具，它可以通过发送电磁波并测量其反射信号来获取地下物质的信息。
在地质雷达数据解释中，为了准确地分析和识别地下特征，需要采用一些特定的方法和技巧。
本文将介绍几种常见的地质雷达数据解释方法。
一、地质雷达数据采集与处理地质雷达数据采集阶段是整个数据解释过程的基础。
在野外勘探中，需要将地质雷达设备沿特定路径移动，通过不断发射和接收信号，采集地下反射信号。
采集到的数据需要进行后处理，包括去除噪声、校正和滤波等。
二、直接波去除与覆盖剖面提取在地质雷达数据中，直接波是由雷达信号直接穿透地下并返回接收器的波。
在解释数据时，需要将直接波从数据中去除，以便更好地分析反射波。
直接波去除的方法包括基于时域分析的滤波和基于相对位置的波形相加法。
另外，覆盖剖面提取是解释地质雷达数据的常用方法之一。
通过对相邻剖面进行对比分析，可以提取出覆盖面的位置和特征。
覆盖剖面提取有助于识别地下的人工结构和地下管线等信息。
该方法通常结合其他地质数据进行分析，以提高数据解释的准确性。
三、反射波解读与地下介质分析反射波是地质雷达数据中最主要的信息来源，通过解读反射波可以获取地下介质的性质和结构。
反射波解读通常包括波形解读和振幅解读两个方面。
波形解读是指通过分析波形的特征来推断地下介质的性质。
地质雷达数据波形反映了地下界面的反射特征，通过分析波形的形状、频率和振幅等信息，可以判断地下介质的类型、深度和形态。
振幅解读是指通过分析反射波的振幅变化来推测地下介质的性质。
地质雷达数据中，反射波的振幅受到地下介质的电导率、介电常数以及反射界面的形态等因素的影响。
通过振幅解读，可以推测地下介质的含水量、密度以及岩性变化等信息。
四、层析成像与全波形反演地质雷达数据的层析成像是一种常用的数据解释方法，其原理是通过数学反演，根据地下介质对雷达波的反射和折射特性，重建地质边界的几何形态和电性参数。
全波形反演是一种基于地质雷达数据的正演模拟和观测数据拟合的方法。
