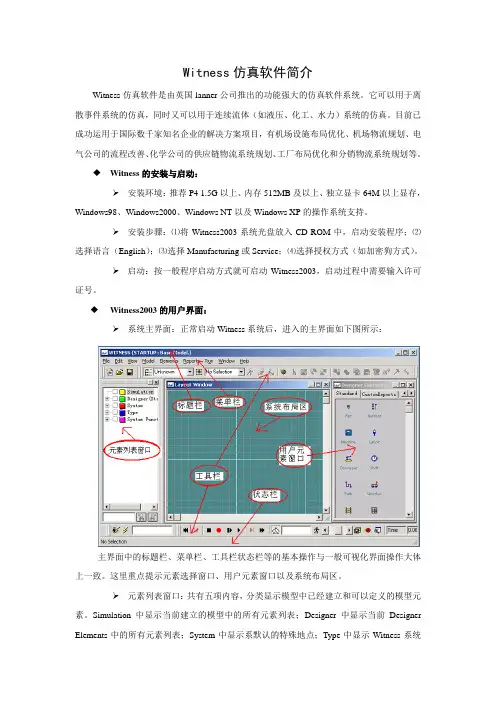

Witness仿真软件简介Witness仿真软件是由英国lanner公司推出的功能强大的仿真软件系统。
它可以用于离散事件系统的仿真，同时又可以用于连续流体（如液压、化工、水力）系统的仿真。
目前已成功运用于国际数千家知名企业的解决方案项目，有机场设施布局优化、机场物流规划、电气公司的流程改善、化学公司的供应链物流系统规划、工厂布局优化和分销物流系统规划等。
◆Witness的安装与启动：➢安装环境：推荐P4 1.5G以上、内存512MB及以上、独立显卡64M以上显存，Windows98、Windows2000、Windows NT以及Windows XP的操作系统支持。
➢安装步骤：⑴将Witness2003系统光盘放入CD-ROM中，启动安装程序；⑵选择语言（English）；⑶选择Manufacturing或Service；⑷选择授权方式（如加密狗方式）。
➢启动：按一般程序启动方式就可启动Witness2003，启动过程中需要输入许可证号。
◆Witness2003的用户界面：➢系统主界面：正常启动Witness系统后，进入的主界面如下图所示：主界面中的标题栏、菜单栏、工具栏状态栏等的基本操作与一般可视化界面操作大体上一致。
这里重点提示元素选择窗口、用户元素窗口以及系统布局区。
➢元素列表窗口：共有五项内容，分类显示模型中已经建立和可以定义的模型元素。
Simulation中显示当前建立的模型中的所有元素列表；Designer中显示当前Designer Elements中的所有元素列表；System中显示系默认的特殊地点；Type中显示Witness系统中可定义的所有元素类型；System Function中显示Witness系统中可以定义的所有函数类型。
➢用户元素窗口：系统提供的默认用户元素窗口中提供了各种元素的可视化效果的定义，不过在建模过程中，当这些缺省的设置不能很好的表示实际系统时，用户可以在该窗口定义自己的相关元素的名称、可视效果等，保存以便日后使用。
Witness仿真软件概述Witness仿真软件是一款功能强大的系统仿真软件，广泛应用于制造、物流、服务等领域。
该软件支持多种仿真方法，包括离散事件仿真、连续仿真和混合仿真等。
Witness提供了丰富的建模库和可视化工具，使用户能够快速构建和调试仿真模型。
安装步骤下载Witness仿真软件安装包。
双击安装包，按照提示进行安装。
选择安装路径和相关组件。
完成安装后，启动Witness软件。
注意事项确保计算机满足最低系统要求。
关闭杀毒软件或防火墙，以免干扰安装过程。
01 02菜单栏工具栏模型窗口属性窗口输出窗口030201建模功能可视化功能数据分析功能优化功能支持多种优化算法和方法，帮助用户找到最优的解决方案。
建模基本流程确定仿真目标收集数据建立模型分析结果验证模型运行仿真实体创建与属性设置根据仿真需求，选择合适的实体类型，如设备、人员、物料等。
定义实体的属性，如名称、类型、状态、位置等。
为实体设置具体的属性值，如设备的生产能力、人员的技能水平等。
建立实体之间的关系，如设备与人员的关联、物料与设备的关联等。
实体类型属性定义属性设置实体关系逻辑关系建立及调整逻辑关系类型逻辑关系建立逻辑关系调整模型运行与结果查看01020304模型运行结果查看结果分析结果导出数据分析与可视化呈现数据统计与描述性分析数据可视化数据比较与趋势分析函数库管理用户可以创建自己的函数库，将常用的自定义函数进行管理和分类，方便后续的调用和修改。
自定义函数编写Witness 允许用户编写自定义函数，实现特定的逻辑或算法。
用户可以使用内置的编程语言或脚本语言进行编写，提高仿真的灵活性和效率。
函数调用与调试在仿真过程中，用户可以调用自定义函数来实现特定的功能。
Witness 提供了完善的调试工具，帮助用户定位和解决函数编写过程中的问题。
自定义函数编写及调用外部数据导入与导外部数据导入Witness支持从外部数据源导入数据，如Excel、CSV、数据库等。
第5章 Witness仿真系统5.1 Witness综述Witness 是由英国 lanner 公司推出的功能强大的仿真软件系统。
它可以用于离散事件系 统的仿真，同时又可以用于连续流体（如液压、化工、水力）系统的仿真。
目前已被成功运用 于国际 3000 多家知名企业的解决方案项目，如 Airbus 公司的机场设施布局优化、BAA 公司的 机场物流规划、BAE SYSTEMS 电气公司的流程改造、Exxon 化学公司的供应链物流系统规划、 Ford 汽车公司的工厂布局优化和发动机生产线优化、Trebor Bassett 公司的分销物流系统规划等。
目前，Lanner 公司已经在包括澳大利亚、巴西、法国、德国、中国、意大利、日本、 韩国、南非、美国、英国等 25 个国家和地区设立代理，负责软件的推广和技术支持等工作。
5.2 Witness元素——模型的重要组成部分现实的生产或物流系统总是由一系列相互关联的部分组成。
比如制造系统中的原材料、机 器设备、仓库、运输工具、人员、加工路线或运输路线等；服务系统中的顾客、服务台、服务 路线等。
Witness 软件使用与现实系统相同的事物组成相应的模型，通过运行一定的时间来模 拟系统的行为。
模型中的每个部件被称之为“元素（Element）”。
该仿真软件主要通过如下五类元素来构建现实系统的仿真模型：离散型元素、连续型元素、运输逻辑型元素、逻辑型元素、 图形元素等。
5.2.1离散型元素☐离散型元素是为了表示所要研究的现实系统中可以看得见的、可以计量个数的物体，一般 用来构建制造系统和服务系统等，主要包括：☐零部件（Part）；☐机器（Machine）；☐输送链（Conveyor）；☐缓冲区（Buffer）；☐车辆（Vehicle）；☐轨道（Track）；☐劳动者（Labor）；☐路径（Path）；☐模块（Module）等。
1 零部件（Part）☐零部件是一种最基本的离散型元素，它可以代表在其他离散型元素间移动的任何事物。
•软件介绍与安装•基本操作与建模流程•高级功能与应用技巧•案例分析与实战演练目录•故障排查与常见问题解决方案•总结回顾与拓展学习资源Witness仿真软件概述Witness仿真软件是一款功能强大的系统仿真软件，广泛应用于制造、物流、服务等领域。
该软件支持多种仿真方法，包括离散事件仿真、系统动力学仿真等，可满足不同需求。
Witness仿真软件具有可视化界面和丰富的数据分析工具，方便用户进行建模、分析和优化。
安装步骤下载Witness仿真软件安装包；双击安装包，按照提示进行安装；01020304菜单栏工具栏模型窗口属性窗口输出窗口030201建模功能仿真功能界面布局与功能介绍数据分析功能优化功能支持多种优化方法，可帮助用户找到最优解决方案。
在项目浏览器中，右键点击“模型”，选择“导入”，支持导入的模型格式包括.stl、.step、.iges等。
设置模型单位、坐标系和精度等参数，完成模型导入。
打开Witness软件，选择“新建项目”，输入项目名称和保存路径。
创建新项目与导入模型010204绘制流程图及设置参数在项目浏览器中，右键点击“流程图”，选择“新建流程图”。
从左侧工具箱中选择合适的图形元素，拖拽至流程图中，构建仿真逻辑。
双击图形元素，设置其属性参数，如时间、概率、资源等。
使用连接线将图形元素连接起来，表示事件之间的逻辑关系。
03运行仿真并查看结果自定义函数与变量设置自定义函数变量设置函数与变量调试数据分析与可视化呈现可视化呈现数据导出与处理借助图表、图像等可视化手段，直观展示仿真结果和数据分析成果。
结果解读与优化优化算法在仿真中的应用优化算法介绍简要介绍遗传算法、粒子群算法、模拟退火等常用优化算法的原理和特点。
优化算法在仿真中的实施阐述如何将优化算法与Witness仿真软件相结合，实现仿真优化。
优化案例分析通过具体案例，展示优化算法在Witness仿真中的应用效果和价值。
生产线平衡优化案例生产线现状分析01平衡优化方案制定02方案实施与效果评估031 2 3配送中心现状分析规划方案制定方案实施与效果评估物流配送中心规划案例医院排队系统改进案例排队系统现状分析改进方案制定方案实施与效果评估原因分析：可能是软件安装问题、系统兼容性问题、硬件故障等。
基于witness的系统建模与仿真实验报告本文主要介绍了基于witness的系统建模与仿真实验报告。
首先，对witness进行了简单介绍，witness是一款用于模拟连续流程和离散事件仿真软件。
其次，介绍了系统建模的步骤，包括确定模拟对象、建立流程模型、构建事件模型、设置实验参数等。
最后，对一个实际案例进行了模拟仿真实验，展示了witness在系统建模与仿真方面的应用。
一、witness简介witness是一款全球领先的、面向工业制造领域的仿真软件，是英国Lanner公司开发的产品。
witness软件提供了连续流程仿真和离散事件仿真两种模拟方式，支持多种仿真方法和数学模型，可以为用户提供高质量的仿真分析服务。
witness的用户涵盖了各行各业，包括制造业、物流业、金融业、航空航天业等。
二、系统建模步骤1. 确定模拟对象在进行系统建模和仿真实验之前，需要确定所要模拟的对象，例如某个工厂的生产线、某个物流中心的物流过程等。
确定模拟对象后，需要收集足够的数据和信息，包括生产能力、生产工艺、规模等方面的数据，以及原材料、半成品、成品、设备等物资的数量、规格等详细信息。
2. 建立流程模型在witness软件中，可以通过图形化界面来建立流程模型。
首先需要定义流程中的各个部分，例如生产线的各个工位、物流中心的各个处理环节等。
然后需要建立这些部分之间的联系和依赖关系，例如生产线上的各个工位之间的输送关系、物流中心中不同处理环节之间的物流传递关系等。
3. 构建事件模型在witness软件中，事件模型是指各种随机或固定的事件，包括人员进出场、设备故障、运输工具到达、货物装卸等。
建立事件模型需要考虑到各种可能出现的情况，例如人员疲劳、设备老化、交通堵塞等，同时需要有合理的处理方式。
在witness软件中可以为各种事件赋予不同的概率分布，以便于模拟真实情况。
4. 设置实验参数在建立模型的基础上，需要设置一系列实验参数，包括模拟时间、模拟人数、随机数种子等。
定义与发展历程定义Witness仿真系统是一种基于计算机技术的模拟软件，用于对现实世界中的复杂系统进行建模、分析和优化。
发展历程Witness仿真系统起源于20世纪80年代，随着计算机技术的进步和仿真理论的发展，逐渐在各个领域得到广泛应用。
应用领域及价值应用领域Witness仿真系统可应用于制造业、物流业、医疗卫生、城市规划、交通运输等多个领域。
价值通过Witness仿真系统，可以对复杂系统进行全面的分析和评估，帮助决策者制定科学合理的方案，提高系统运行效率和质量。
系统架构与组成系统架构Witness仿真系统采用模块化设计，包括建模模块、仿真模块、分析模块和优化模块等。
组成Witness仿真系统主要由用户界面、仿真引擎、数据库和模型库等部分组成。
其中，用户界面提供友好的操作环境，仿真引擎负责模型的运行和数据的处理，数据库用于存储仿真数据和结果，模型库则提供丰富的预设模型和案例供用户参考和使用。
01支持多种建模方式提供图形化建模、文本建模等多种方式，满足用户不同需求。
02丰富的模型库内置大量常用模型，方便用户快速构建仿真系统。
03高精度仿真算法采用先进的仿真算法，确保仿真结果的准确性和可靠性。
建模与仿真03提供多种数据分析工具，支持对仿真数据进行深入挖掘和分析。
强大的数据分析功能内置多种优化算法，可帮助用户找到系统性能瓶颈并进行优化。
优化算法集成支持对模型参数进行灵敏度分析，帮助用户理解参数变化对系统性能的影响。
灵敏度分析数据分析与优化丰富的可视化效果提供多种可视化展示方式，如2D/3D 图形、动画等，使仿真结果更加直观易懂。
交互式操作界面支持用户对仿真系统进行交互式操作，如调整参数、改变模型结构等。
实时数据更新在仿真过程中，支持实时更新数据和可视化效果，方便用户观察系统状态变化。
可视化展示与交互03020101提供丰富的API 接口，支持用户进行二次开发和自定义扩展。
开放的API 接口02支持多种编程语言接口，方便用户根据自身需求选择合适的开发语言。
维特尼斯（Witness）智能仿真建模软件目录：一、Witness 软件简介1、系统仿真技术2、Witness应用领域3、Witness主要功能4．使用Witness的收益二、Witness 提供的模块三、Witness应用案例举例1、Witness各种领域的应用实例1-1、Witness在“公共服务”领域的应用1-2、Witness在“生产制造”领域的应用1-3、Witness在“能源工业”领域的应用1-4、Witness在“航空航天”领域的应用1-5、Witness在“医药化工”领域的应用1-6、Witness在“国防科技”领域的应用1-7、Witness在“呼叫中心”领域的应用2、应用模型举例（图）2-1、工厂规划模型2-2、呼叫/访问中心模型2-3、制造维护模型2-4、订货/储运模型2-5、飞机备件供应模型2-6、库存模型2-7、港口模型2-8、供应链模型2-9、公交车站模型3、如何建立模型举例3-1、交通控制仿真案例3-2、机场仿真模型案例3-3、家电维修部人力资源配置仿真模型3-4、医院病床数与服务水平优化仿真模型3-5、混流生产系统建模与仿真模型3-6、钢材配送供应链模型4、典型项目应用实例4-1、社区的警力配备和犯罪的预防控制4-2、Witness帮助改进Heathrow机场4-3、在银行、保险、金融中的应用4-4、在金融部门的业务咨询3-5、在日本尼桑汽车中的仿真生产的改进4-6、Witness在零售业的应用4-7、在Exxon航运分配的改善4-8、“空中客车”大型客机设计四、Witness中国部分用户1、Witness中国部分用户2、Witness国外部分用户附：生产系统场景虚拟现实软件简介L维特尼斯（Witness）智能仿真软件简介一、Witness 软件简介Witness是由英国 lanner公司推出的功能强大的仿真软件系统。
它可以用于离散时间系统的仿真，同时又可以用于连续流体（如液压、化工、水力）系统的仿真。
目前已被成功运用于国际3000 多家知名企业的解决方案项目，如Airbus 公司的机场设施布局优化、BAA 公司的机场物流规划、BAE SYSTEMS 电气公司的流程改善、Exxon 化学公司的供应链物流系统规划、Ford 汽车公司的工厂布局优化和发动机生产线优化、Trebor Bassett 公司的分销物流系统规划等。
Lanner 公司已经在包括澳大利亚、巴西、法国、德国、中国、意大利、日本、韩国、南非、美国、英国等25 个国家和地区设立的代理，负责软件的推广和技术支持等工作。
1、系统仿真技术仿真技术作为一门独立的学科已经有50多年的历史，它不仅用于航天、航空、各种武器系统的研制部门，而且已经广泛应用于电力、交通运输、通信、化工、核能各个领域。
特别是，近20年来，随着系统工程与科学的迅速发展，仿真技术已从传统的工程领域扩展到非工程领域，因而在社会经济系统、环境生态系统、能源系统、生物医学系统、教育训练系统也得到了广泛的应用。
仿真技术正是从其广泛的应用中获得了日益强大的生命力，而仿真技术的的发展反过来使其得到越来越广泛的应用。
在系统的规划、设计、运行、分析及改造的各个阶段，仿真技术都可以发挥重要作用。
随着人类所研究的对象规模日益庞大，结构日益复杂，仅仅依靠人的经验及传统的技术难于满足越来越高的要求。
基于现代计算机及其网络的仿真技术，不但能提高效率，缩短研究开发周期，减少训练时间，不受环境及气候限制，而且对保证安全、节约开支、提高质量尤其具有突出的功效。
Witness 是英国Lanner集团集数十年系统仿真经验开发出的面向工业系统、商业系统流程的动态系统建模于仿真软件平台。
是世界上在该领域上的的主流仿真软件。
2、Witness应用领域无论在制造业或服务业，都可以使用该仿真平台建立自己流程的仿真模型，仿真模型是工厂或流程的真实表示，基于此的仿真试验可以较准确的进行工厂或流程的行为预测。
仿真提供给用户基于决策的更大的幅度和深度的信息，它不仅仅是一个优化的工具。
它能处理复杂的大的系统，即使是整个工厂。
另外，仿真通过快速改变模型逻辑和数据支持灵敏度分析。
Witness能应用于下列领域：●汽车工业●食品●化学工业●造纸●电子●银行和财务●航空●政府●工程●运输3、Witness主要功能●工业（商业）系统流程的动态建模与运行仿真。
Witness提供了大量的描述工业系统的模型元素，如生产线上的加工中心，传送设备、缓冲存贮装置等，以及逻辑控制元素，如流程的倒班机制，事件发生的时间序列，统计分布等，用户可方便的使用这些模型元素建立起工业系统的运行的逻辑描述。
通过其内置的仿真引擎，可快速的进行模型的运行仿真，展示流程的运行规律。
进一步，在整个建模与仿真过程中，用户可根据不通阶段的仿真结果，随时的修改系统模型，如添加和删除必要的模型元素，动态的提高模型的精度。
可方便的设计与测试新设计的工厂和流程方案，平衡服务与花费，简化换班模式，评测可选的设计方案。
●流程的仿真动态演示。
Witness 提供了直观的流程运行的动态的动画展示，使用户清楚和直观地了解系统的运行过程，通过其Fastbuild功能，可快速生成系统模型元素的三维立体表示，可展示系统模型在三维空间的运行效果。
●流程环节的灵敏度分析。
Witness内置强大的仿真引擎，及模型元素运行状态的多种表示方法，如饼图，柱图等，可使用户实时的看到系统模型各个部分的运行状态，如忙闲等，清楚地展示出流程中的拥堵环节，找出问题所在，为系统的优化设计提供重要的依据。
●方便的图形界面操作功能，如多窗口显示，‘Drag & drop’ 便捷的拖拉建模方法，多种仿真结果的报表及图示。
●强大的建模功能模组，层次建模策略，可定制的模型组件库。
Witness提供的系统建模元素主要有：属性元素（Attributes），缓冲与库存元素(Buffer)，运送设备元素(Carrier)，传送设备元素（Conveyors），描述时间发生规律的统计分布元素（Distributors）等三十多个。
进一步，Witness还允许用户定制自己领域独特的建模元素。
●Witness是采用面向对象的建模机制，为了是用户更方便和细致的建立和描述自己的系统模型和模型的行为，提供了丰富的模型运行规则和属性描述函数库。
Witness提供了一千多个描述模型运行规则和属性描述函数，其中包括系统公用的函数，与建模元素行为有关的规则与属性函数，与仿真时间触发特性相关的函数等。
考虑到用户领域问题的独特性，Witness还专门提供了用户自定义函数的描述功能，使得用户可方便的定制自己的系统。
●由于用户的流程数据往往存储在数据库或其他文件系统中，为了能方便的引用这些数据，Witness，提供了与其他系统相集成的功能，如直接读写excel 表，与ODBC数据库驱动相连接，输入描述建模元素外观特征的多种CAD图形格式文件如： jpg， gif， wmf， dxf， bmp等。
●与FactoryCAD系统的集成。
在FcatoryCAD中以SDX（Simulation DataeXchange）的文件格式输出系统工艺流程的属性数据，如加工中心的加工循环时间，物料搬运设备的使用效率经济性指标等。
Witness 的SDX功能可使用户从FactoryCAD系统里输出的信息的转化为Witness仿真模型。
包括在Witness里自动建立布局图表，使用这些数据建立Witness 路径选择，选项包括部件类型图标的设置，机床类型和传送带表示和改变颜色、缩放比例、改变位置和许多其它的等，这个重要的预设置也允许一套自动报告选项位置被定义。
因此，从SDX文件，一个完整的工作模型被建立。
4．使用Witness的收益●评估装备与流程设计的多种可能性●提高工厂与资源的运行效率●减少库存●缩短产品上市时间●提高生产线产量●优化资本投资在一个小的增长阶段内，模型能被建立和测试，大大简化了模型构造，提供了识别逻辑错误的能力，使得模型更可靠。
在运行时，模型能在任何时候改变，更改能被立即合并，引导更快速地建立模型。
二、Witness 提供的模块●Witness Simulation Software (基本仿真建模包)Witness simulation gives you the power to model your working environment and simulate the implications of different business decisions.●Witness Optimizer (生产流程与组织优化模块)Optimization and interpretation of the choices to deliver the best recommendation to meet the business objective settings.Witness Optimizer优化模块可以为仿真模型搜索出最优的解决方案。
通过完全定制的系统绩效指标，设定系统控制参数的取值范围和约束规则，Witness OPT使用当前最先进的优化算法来发现最优的系统配置方案，将搜索实验结果使用创新的图表便显出来，该智能模块可以有效的帮助系统决策者改善和优化绩效指标。
Witness OPT与Witness完全集成任何Witness仿真模型都可以使用Witness OPT进行优化，Witness OPT 简单易用的界面向导将引导用户获取系统最成功的流程优化方案。
Witness OPT与Witness完全集成，通过Witness菜单可以直接调用优化模块。
Witness OPT丰富的实验设计和报表选择通常运作系统的绩效指标会是服务水平、产出率或者利润率。
Witness OPT 提供了丰富的实验设计和报表选项：⏹目标函数的自定义；⏹仿真时间长度设计；⏹控制变量取值和约束设计；优化算法选择；⏹算法终止条件设定；⏹随机流设定；⏹结果雷达图、系统配置表的显示●Witness Documentor (仿真模型归档模块)Formatting module for documenting Witness models. Creates an English report format of key model elements.Witness Documentor也是一个与Witness系统完全集成的插件模块，通过它可以创建仿真模型的结构、模型细节和模型逻辑等的定制报表。
使用归档器可以很容易的创建有关模型的各式报表，从简单的元素名称和类型，到设备故障和调整细节，到物料和信息流，到活动设计的各式分类报表。
