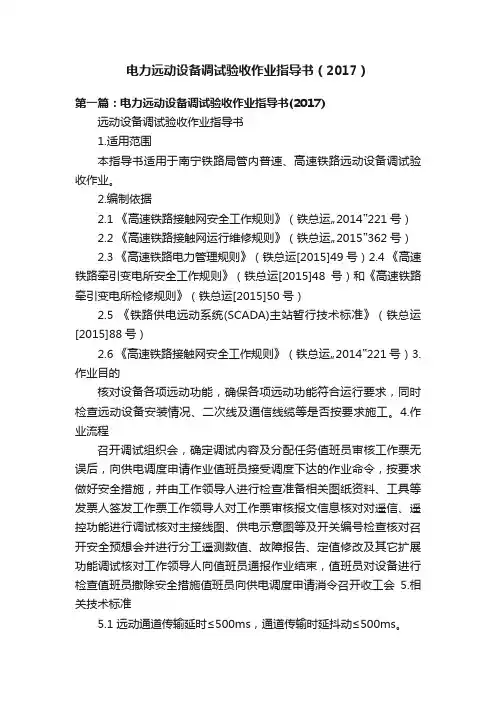

远动设备调试验收作业指导书1.适用范围本指导书适用于南宁铁路局管内普速、高速铁路远动设备调试验收作业。
2.编制依据2.1 《高速铁路接触网安全工作规则》（铁总运〔2014〕221号）2.2 《高速铁路接触网运行维修规则》（铁总运〔2015〕362号）2.3 《高速铁路电力管理规则》（铁总运[2015]49号）2.4 《高速铁路牵引变电所安全工作规则》（铁总运[2015]48号）和《高速铁路牵引变电所检修规则》（铁总运[2015]50号）2.5 《铁路供电远动系统(SCADA)主站暂行技术标准》（铁总运[2015]88号）2.6 《高速铁路接触网安全工作规则》（铁总运〔2014〕221号）3.作业目的核对设备各项远动功能，确保各项远动功能符合运行要求，同时检查远动设备安装情况、二次线及通信线缆等是否按要求施工。
4.作业流程5.相关技术标准5.1 远动通道传输延时≤500ms，通道传输时延抖动≤500ms。
5.2 遥控选择、执行、撤销及遥调命令传输时间：≤3s5.3 状态量变位传输到调度主站时间：≤3s5.4 工作站画面调用相应时间：85%的画面：≤1s其余：≤5s5.5 主备用机自动切换时间：≤20s5.6 系统可用率：≥99.8%5.7 遥控选择、执行、撤销命令传输时间：≤3s5.8 历史记录具有不少于一年的历史数据存贮能力。
5.9 遥测数据误差≤2%。
5.10 其余未尽事项参照《铁路供电远动系统(SCADA)主站暂行技术标准》（铁总运[2015]88号）执行。
6.作业组织6.1 主要工器具准备6.2 图纸资料准备供电示意图、主接线图、设备二次原理图、远动通道结构图、IP地址分配表、远动点表。
6.3 调试人员及职责：电力远动调试：电力工2人以上（含2人），负责就地操作开关及确认开关分合状态，同时配合调试远动系统及进行设备监护；远动组1人以上（含1人），负责核对远动点表及远动系统的功能；施工部门2人以上，整改调试的问题及配合调试；厂家1人以上，负责数据配置、设备调试。
变配电所亭远动调试：远动组2人以上（含2人），负责核对远动点表及远动系统的功能；运行管理车间1人以上（含1人），负责就地操作开关及核对开关状态，同时对所内设备进行监护；施工部门2人以上，整改调试的问题及配合调试；厂家1人以上，负责数据配置、设备调试。
接触网远动隔离开关调试：接触网工2人以上（含2人，不包含地线及防护人员），负责就地操作开关及确认开关分合状态，同时配合调试远动系统及进行设备监护；远动组1人以上（含1人），负责核对远动点表及远动系统的功能；施工部门2人以上，整改调试的问题及配合调试；厂家1人以上，负责数据配置、设备调试。
7.作业内容及要求7.1 作业前准备7.1.1 对调试的远动设备进行初步检查，设备安装情况、远动系统运行状况等，不满足调试验收基本条件的不予调试。
7.1.2 准备相关图纸、资料等，并逐一进行审核。
7.1.3 审核调试验收方案，并在调试前召集各参与人员召开调试组织会议，确定调试内容及各人员安排，并在会上分析存在的安全风险点，并制定对应防范措施。
7.1.4 按要求提前提报调试计划。
调试作业按工作票管理流程执行。
7.2 调试、验收作业过程7.2.1 现场调试人员先核对一次主接线图（或供电示意图），图纸是否与实际设备开关编号是否一致，同时与主站端所绘制的主接线图（供电示意图）仔细核对，检查远动点表信息与实际设备是否有出入，有异议时需确定无误后才可进行调试。
图1 变电所主接线图7.2.2 先在开关本体处进行就地操作，再在监控屏遥控开关，最后由调度主站进行遥控。
在开关操作机构箱内将“远动/就地”转换开关打至就地，由现场操作人员就地分合开关，观察开关分合是否到位或刀闸是否存在卡滞等问题，并在当地监控屏及调度主站同步核对相关遥信变位信息。
存在遥信关联错误、开关本体故障等需立即安排人员处理。
各开关本体需标有明显开关编号，并与图纸一致。
图2 机构箱就地操作再依次在监控屏、调度主站进行遥控，同时仔细核对遥控、遥信（SOE事件）关联及显示，并检查响应时间是否满足要求。
屏上分合闸按钮及所内监控电脑上均需操作开关分合。
监控屏上分合指示灯显示、主站远动系统及所内后台监控系统中实时事件、实时报警、主接线图开关变位信息需同步一致。
7.2.3 调试其余遥信信号、故障报告，由现场模拟实际信号产生（遥信、遥测也可采用软件模拟进行调试），调度主站及监控屏上同时对产生的信号进行核对确认，部分重要遥信、告警信号等需用继保仪加量测试，如电流速断、阻抗I段等，当地监控系统电脑及调度主站端实时事件、实时报警、遥信列表与实际产生的遥信变位或告警信号需进行逐一核对。
图3 软件模拟上传信号故障报告调试时，需用继保仪对测控保护单元进行实际加模拟量，同时仔细核对当地监控系统、测控保护单元及调度主站端三处的装置名称、动作时间、动作类型、重合（备自投）情况、故障电量参数（数值、单位）是否一致。
继电保护仪远动通道后台监控电脑调度主站通信管理单元测控保护单元端子排电流互感器开关量（开关辅组节点等）加量模拟量测试遥测等短接端子模拟开关量调度主站及所内后台同步核对信息图4 遥信、遥测等远动调试简化图7.2.4 遥测调试需加模拟量在二次侧（部分有数值的遥测可不进行实际加量），注意涉及压互或变压器二次端时需断开与变压器等一次设备的电气连接（或断开设备高压侧）。
对调度主站端（主接线图和遥测列表界面）、当地后台监控系统（后台监控电脑或RTU装置）、保护单元（或柜体表计）三处显示的数值进行记录并对比，若存在较大偏差时需进行检查、调整，同时核对软件变比参数的设定。
7.2.5 变配电所程控调试，开关本体及监控屏内“远方/就地”转换开关切换至远动位，同时注意断开馈出端隔开（防止往正线上送电），调度主站人员执行程控卡片，所内及现场人员（当地开关处）分别对开关情况进行实时监控。
7.2.6 调度主站、所内后台系统读取修改定值、投退压板及整定值切区，先由所内后台监控电脑进行定值、压板读写，与保护单元进行对比核对，确认无误后再由调度主站进行定值、压板读写操作，调度主站端与所内同步进行核对。
查询或修改参数前需将原始参数拍照或抄录，调试时将改动前后的值记录到调试记录表内，调试完成后需将全部参数恢复至改动前。
7.2.7 查询历史事件、遥测曲线、故障报告、故障录波等数据，调度主站对数据进行查询召唤，根据调试过程核对各个数据的正确性、一致性。
7.2.8 RTU装置或通信管理机时钟同步测试，核对调度主站端时间与被控站内远动设备时间是否一致，并检查被控站GPS系统运行是否正常。
7.2.9 双路电源供电的系统时，需对两路电源进行切换，并观察各远动设备运行情况。
其次对UPS装置进行测试，在断开全部交流电源输入后，抽选部分开关执行远动遥控操作，并实时观察设备运行状态及UPS放电情况。
7.2.10 主备通信管理机（或RTU装置）、主备远动通道切换测试，检查主备机配置是否有误，核对主、备机运行时的遥信、遥控、遥测信息（抽取部分进行检测），插拨主、备远动通道网线或光纤后，分别观察通道结构图主备通道转换情况，并对部分开关进行遥控，如无法操作，则通道故障。
主备通道及主备通信管理机切换所用时间须满足相关要求。
7.3 调试作业结束7.3.1 对各设备进行全面检查。
仔细核对各开关位置，确保开关位置与调试前一致，同时确认隔离开关或断路器是否满足供电要求，开关存在分合不到位时需立即手动或利用应急工具将开关分合到位。
7.3.2 确认各供电设备均正常后进行消令，消令后监护人员做好监护，现场的人员不得再动任何设备。
7.3.3 主站端调试人员与现场调试人员对接当天调试的结果及问题，并签字确认，同时向施工方和厂家明确整改要求。
7.3.4 远动各项功能调试验证无问题后，将设备设置为远动控制位并保持设备供电，确保设备远动功能正常使用。
7.4 调试要求7.4.1 远动遥控调试前主站SCADA界面须与现场实际设备及设计图纸进行仔细核对，设备编号按规范进行编制。
7.4.2 远动点表调试前必须经过供电段及局远动检测室审核，调试中须做到点表全覆盖，对于未调试、错误的等需做好记录。
7.4.3 遥控调试中需对设备电气闭锁功能进行验证。
7.4.4 远动通道异常时调度主站必须有相关的告警信息（报文）。
7.4.5 接触网远动隔离开关调试时需仔细核对接触网开关的实际位置、供电杆号、开关编号与供电示意图是否一致。
7.4.6 遥控操作、遥信变位、模拟故障信息等需仔细逐个核对调度主站、监控屏监控系统的SOE事件及事件记录等，不允许出现错误、多余、缺少的报文信息。
7.4.7 遥测调试时需同时记录下实际加量值、当地后台系统显示值、调度主站系统显示值，并进行对比检查。
7.4.8 遥控调试中按照送电顺序操作开关，对调度主站主接线图、电力及接触网供电示意图带电推导功能进行仔细核对。
7.4.9 调度主站须有各所监控综自系统内各装置通信状态的界面，实时显示各个装置的运行情况。
7.4.10 变配电所调压器应具备远动调压功能。
7.4.11 接触网隔离开关远动调试仅调试遥信、遥控、事件记录（遥信告警等）功能；电力被控站调试的项目有：遥信、遥控、遥测、故障及告警报文、历史曲线等。
其余被控站按远动设计标准逐个调试。
7.4.12 无GPS校时的远动系统统一由调度主站进行校时，统一远动系统内各设备（通信管理机、保护单元、RTU装置、工控机）时间必须一致。
7.4.13 检查远动设备安装情况、二次线及通信线缆等是否按要求施工。
检查设备接地电阻、箱体安装是否稳固、电缆是否穿管保护及进出口封堵情况、内部线缆是否有线标且布线整齐。
7.5 安全卡控7.5.1 调试人员调试中呼唤应答，相互确认，确保调试工作安全进行。
7.5.2 非全所停电的调试中需严格按照调试方案中执行调试步骤，明确设备带电区域并设立警示牌。
作业中注意与高压设备保持安全距离。
7.5.3 既有线路所亭进行新增远动设备调试作业时，除须进行遥控的设备外，其它设备均置于“当地”位，或临时断开通信。
调度端SCADA界面送电馈线及运行设备加挂“重要”标志牌。
7.5.4 既有线路遥控调试前，对所有遥控点表先行检查，防止点码错乱重码。
调试过程中如发现开关有异常，应立即采取措施恢复供电，停止调试进行原因分析。
7.5.5 既有线路所有远动调试作业遥控操作时，必须严格执行“一人操作、一人监护”纪律。
7.5.6 既有线路变电所亭调试期间，应落实好越区供电等应急预案，相关所亭须加强值班，强化现场监控力度。
无人值班所亭调试期间必须安排值班人员到所值班。
7.5.7 设备远动功能未全部验收的，天窗点结束前需将将设备电机电源、控制电源等控制开关打下，同时打至手动位操作位。
