联轴器安装基本要求
在减速机的安装过程中为了保证减速机的有效性，一定要正确的安装减速机，禁止锤击、正确的添加润滑油等等,减速机的联轴器安装一般是采取热装的形式。
1、热装联轴器
(1)做好联轴器的热装准备，需要使用汽油或者煤油清洗轴颈和联轴器的配合处;
(2)查看部件是否有粗糙、损伤问题，如果有损伤则需要采取措施消除，
(3)测量轴颈和联轴器内径及键槽尺寸，如果部件尺寸不符，则需要进行修配，
二、安装过程控制要求
1.准备
3.联轴器找正
向位移=；。
如何进行泵和电机联轴器的找正、对中 1、泵对中的重要性泵和电机的联轴器所连接的两根轴的旋转中心应严格的同心，联轴器在安装时必须精确地找正、对中，否则将会在联轴器上引起很大的应力，并将严重地影响轴、轴承和轴上其他零件的正常工作，甚至引起整台机器和基础的振动或损坏等。
因此，泵和电机联轴器的找正是安装和检修过程中很重要的工作环节之一。
2、联轴器找正是偏移情况的分析在安装新泵时，对于联轴器端面与轴线之间的垂直度可以不作检查，但安装旧泵时，一定要仔细地检查，发现不垂直时要调整垂直后再进行找正。
一般情况下，可能遇到的有以下四种情形。
1）S1=S2，a1=a2 两半靠背轮端面是处于既平行又同心的正确位置，这时两轴线必须位于一条直线上。
2）S1=S2，a1≠a2 两半靠背轮端面平行但轴线不同心，这时两轴线之间有平行的径向位移e=(a2-a1)/2。
3）S1≠S2，a1=a2 两半靠背轮端面虽然同心但不平行，两轴线之间有角向位移α。
4）S1≠S2，a1≠a2 两半靠背轮端面既不同心又不平行，两轴线之间既有径向位移e又有角向位移α。
联轴器处于第一种情况是我们在找正中致力达到的状态，而第二、三、四种状态都不正确，需要我们进行调整，使其达到第一种情况。
在安装设备时，首先把从动机（泵）安装好，使其轴线处于水平位置，然后再安装主动机（电机），所以找正时只需要调整主动机，即在主动机（电机）的支脚下面加调整垫面的方法来调节。
3、找正时测量调节方法下面主要介绍在检修过程中常用的两种测量调整方法，根据测量工具不同可分为：1）利用刀形尺和塞尺测量联轴器的不同心和利用楔形间隙轨或塞尺测量联轴器端面的不平行度，这种方法适用于弹性联接的低转速、精度要求不高的设备。
2）利用百分表及表架或专用找正工具测量两联轴器的不同心及不平行情况，这种方法适用于转速较高、刚性联接和精度要求高的转动设备。
注意： 1）在用塞尺和刀形尺找正时，联轴器径向端面的表面上都应该平整、光滑、无锈、无毛刺。

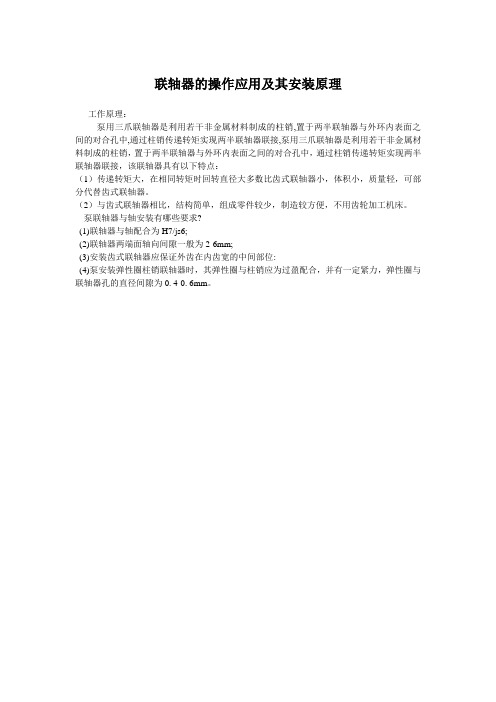

联轴器的操作应用及其安装原理
工作原理：
泵用三爪联轴器是利用若干非金属材料制成的柱销,置于两半联轴器与外环内表面之间的对合孔中,通过柱销传递转矩实现两半联轴器联接,泵用三爪联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接，该联轴器具有以下特点：
（1）传递转矩大，在相同转矩时回转直径大多数比齿式联轴器小，体积小，质量轻，可部分代替齿式联轴器。
（2）与齿式联轴器相比，结构简单，组成零件较少，制造较方便，不用齿轮加工机床。
泵联轴器与轴安装有哪些要求?
(1)联轴器与轴配合为H7/js6;
(2)联轴器两端面轴向间隙一般为2-6mm;
(3)安装齿式联轴器应保证外齿在内齿宽的中间部位:
(4)泵安装弹性圈柱销联轴器时，其弹性圈与柱销应为过盈配合，并有一定紧力，弹性圈与联轴器孔的直径间隙为0. 4-0. 6mm。
力矩限制器工作原理
力矩限制器是一种装置，用于在旋转机械中限制力矩的传递。
它的主要工作原理是通过一种特殊的装置，使得在某个特定的力矩值被施加到装置上时，力矩限制器会自动断开力矩传递，阻止过大的力矩传递到下游机械组件。
一般情况下，力矩限制器的工作原理可以简单描述为以下几个步骤：
1. 当输入的力矩传递到力矩限制器时，它们会施加力矩到内部装置上。
2. 内部装置包括一个预先设置的力矩限制装置，一旦力矩超过了其预先设定的阈值，它将开始发挥作用。
3. 当内部装置感知到超过预设阈值的力矩时，它会触发一个机械或电子控制装置。
4. 这个控制装置会产生一个信号，使得力矩限制器断开力矩的传递，阻止过大的力矩传输到下游的机械组件。
5. 一旦力矩减小到预先设定的阈值以下，力矩限制器会自动恢复工作状态，再次使得力矩传递到下游机械组件。
总的来说，力矩限制器通过内部的力矩感知和控制装置，对输入的力矩进行监测和限制，以保护下游机械组件免受过大力矩
的影响。
这种装置在很多旋转机械领域中都有应用，例如汽车发动机、船舶传动系统等。
联轴器的原理
联轴器是一种用于连接两个轴线并传递扭矩的机械装置。
它常用于机械传动系统中，可实现轴线的同步转动，并在一定程度上允许轴线的偏移和相对角度的变化。
联轴器的工作原理是利用柔性的连接元件，在两个轴线之间传递扭矩，并允许轴线之间的偏移和相对角度变化。
通常情况下，联轴器由两个主体部分组成，分别连接在不同的轴线上。
这两个主体部分之间通过一种柔性连接元件进行连接，如弹性套、齿轮、链条等。
当扭矩作用于联轴器时，它会通过柔性连接元件传递到另一个轴线上。
柔性连接元件的弹性特性使得它能够吸收一定的轴向和径向位移，并在一定程度上容忍轴线的相对角度偏移。
这样，即使两个轴线之间存在一定的偏移或角度变化，联轴器仍然能够将扭矩传递到下游装置上，保证传动效果的稳定性和可靠性。
不同类型的联轴器采用不同的连接方式和工作原理，如弹性套联轴器、齿轮联轴器、链条联轴器等。
它们各自具有不同的特点和适用范围。
例如，弹性套联轴器适用于小功率传动和轴向位移较大的场合，而齿轮联轴器适用于大功率传动和高精度要求的场合。
总之，联轴器通过柔性连接元件实现了轴线之间的扭矩传递和轴向、径向位移的容忍，保证了机械传动系统的稳定性和可靠性。
不同类型的联轴器具有各自的特点和适用范围，可以根据实际应用需求选择合适的联轴器类型。
联轴器的调整与装配一、联轴器的分类与选择 1、联轴器的分类联轴器是联接两轴或轴和回转件，在传递运动和动力过程中一同回转而不脱开的一种装置。
此外，联轴器还可能具有补偿两轴位移、缓冲和减振以及安全保护等功能。
按联轴器的性能可分为刚性联轴器和挠性联轴器。
刚性联轴器或称固定式联轴器，这种联轴器虽然不具有补偿性能，但结构简单、制造容易、不需维护、成本低等特点，因而仍有较大的应用范围；挠性联轴器中又可分为无弹性元件挠性联轴器（也称为可移式刚性联轴器）和带弹性元件挠性联轴器，前一类只具有补偿两轴相对位移的能力，后一类由于含有能产生较大弹性变形的元件，除具有补偿性能外还有缓冲和减振作用，但在传递转矩的能力上，因受弹性元件的强度限制，一般不及无弹性元件联轴器。
各种常用联轴器的分类如下：刚性 套筒联轴器、凸缘联轴器 、 联轴器夹壳联轴器、紧箍夹壳联轴器等。
联无弹性元件挠性 齿式联轴器、链条联轴器、滑块 轴 联轴器 联轴器、万向联轴器等。
器非金属弹性 挠性 元件挠性联轴器 联轴器金属弹性元件 挠性联轴器 2、联轴器的选择联轴器类型应根据使用要求和工作条件来确定。
具体选择时可考虑以下几点： （1）所需传递的转矩大小和性质以及对缓冲和减振方面的要求。
（2）联轴器工作转速高低和引起的离心力大小，对于高速传动轴，应选择平衡度高的联轴器。
（3）两轴相对位移的大小和方向，当安装调整后，难以保持两轴严格精确对中，或工作过程两轴产生较大的附加相对位移时，应选择挠性联轴器。
（4）联轴器的可靠性和工作环境，通常由金属元件制成不需润滑的联轴器比较可靠，需要润滑的联轴器，其性能易受润滑程度的影响，且可能污染环境。
（5）联轴器的制造、安装、维护和成本，在满足使用性能的前提下，应选择装拆方便、维护简单、成本低的联轴器。
如刚性联轴器。
二、联轴器调整的原因可移式联轴器允许两轴的旋转中心线有一定程度的偏移，但不能过大；固定式联轴器所连接的两根轴的旋转中心线应该保持严格的同轴，所以联轴器在安装时a 3=0.4确地找正对中，否则将引起一系列机器设备故障，具体分析如下：联轴器所连接的两个轴轴线可能出现下列四种情况：1、s 1=s 3，a 1=a 3，如图1-1所示。
联轴器安装使⽤说明联轴器安装使⽤说明任何旋转零部件都有潜在的危险，⽤户应⽤护罩将联轴器恰当的保护起来。
为保证机器和联轴器的长寿命⼯作，⽤户必须正确的选⽤和安装联轴器。
1. 联轴器的安装1. 检测两轴端之间的距离：⾸先应将主、从动机器转⼦置于运转位置，注意两机器的轴向窜动应使其靠向⼯作时的位置，然后检测两轴端之间的距离，并调⾄安装总图上规定的位置。
2. 启封、清洗全套联轴器的零组件。
3. 安装盘的安装：安装盘的内孔与轴颈的配合⼀般设计为“过渡配合”或“过盈配合”，因此安装前应仔细检查安装盘内孔和轴的外径，保证表⾯清洁、⽆⽑刺。
对平直轴：将键放⼊轴上的键槽中、键端不应凸出或凹⼊轴端，以齐平为好。
将安装盘放在油槽中加热，温度为120～150℃，加热保温后，根据联轴器安装图并注意按位置标记迅速装于轴上要求的位置、安装盘与轴端⼀般应齐平。
加热时不允许局部加热，以免变形。
对于锥形轴：按平直轴装键同样要求将键装在轴上、然后将安装盘装于轴上，并⽤⼿推紧，再⽤螺母紧固，使安装盘轴向移动⾄其固定位置。
由初始位置移⾄⼯作位置的距离也称为轴向推进值。
轴向推进值＝毂径配合过盈值/锥度K毂轴过盈值可由安装总图或技术条件上查得或者按如下推荐：带键直孔：0.0005～0.00075mm/mm×轴径带键锥孔：0.001 mm/mm×轴径⽆键液压装配孔：0.0015～0.0025 mm/mm×轴径最后将螺母锁紧。
4. 安装盘的找正：为了确保安装盘的正确安装，可利⽤百分表检测安装盘的外圆及端⾯，外圆和端⾯的跳动均不应⼤于0.05mm，可利⽤百分表检测安装盘的外圆及端⾯，外圆和端⾯的跳动均不应⼤于0.05mm，对外圆直径⼤于250mm或对锥孔配合的安装盘，端⾯跳动在极限情况下允许为0.08mm。
5. 检测两安装盘之间的距离⾸先应将主、从动机器转⼦置于运转位置，然后测取两安装盘之间的距离F（在圆周向取3～4个读数的平均值），并使F尺⼨符合安装总图上的尺⼨（或间隔轴与这个⽚组实测尺⼨之和），误差控制在0～0.4mm的范围内。
联轴器介绍及其装配大全1 概述一般机械都是由原动机、传动机和工作机构组成，这三部分必须联接起来才能工作，而联轴器就是把它们联接起来的一种重要装置。
联轴器主要用于两轴之间的联接，它也可用于轴和其它零件（卷筒、齿轮、带轮等）之间的联接。
它的主要任务是传递扭矩。
根据被联接两轴的相对位置关系，联轴器可分为刚性、弹性和液力三种。
刚性联轴器用在两轴能严格对中，并在工作时不发生相对位移的地方；弹性联轴器用在两轴有偏斜或工作中有相对位移的地方；液力联轴器是用液体动能来传递功率，用在需要保护原动机不遭过载损坏而又可空载起动的地方。
各种联轴器的特性比较见表14.6-1。
2一般介绍：（1）刚性联轴器： 套筒、刚性凸缘、立式夹壳式、纵向可拆式、齿轮、浮动（十字滑块）、铰链（万向）联轴器 ，共7种。
a.套筒联轴器： 制造容易，纵向尺寸小。
装拆时需轴向移动。
通常用于传递扭矩小于1000kgf.m ，转速低于250r/min ，轴径小于100mm 。
它分为平键套筒联轴器、圆柱销套筒联轴器、圆锥销联轴器共三种。
如图示：图14.6-1 圆柱销套筒联轴器 图14.6-2 圆锥销套筒联轴器图14.6-3 平键套筒联轴器 图14.6-4 刚性凸缘联轴器1-圆盘（一）2-圆盘（二）3-螺母4-螺栓5-垫圈6-螺钉b. 刚性凸缘联轴器：它是两个带凸缘的半联轴器组成，中间用螺栓将两个半联轴器联成一体。
c. 立式夹壳式联轴器：它是由两个半圆筒形的夹壳以及联接它们的螺栓组成。
拆装方便，不需要作轴向移动。
多用于直径小于200mm的轴。
为可靠，中间加一平键。
图14.6-5 立式夹壳式联轴器d. 纵向可拆式联轴器：基本与c相似。
e. 齿轮联轴器：它是由两个内齿圈1、2和外齿圈3、4组成。
并且内齿圈1、2用螺栓联接，外齿圈用键联接。
它的优点：有较多齿工作，可以传递很大的扭矩，并且允许综合位移，故在重型、高速机械中得到广泛应用。
因此它制造精度高，成本也高。
联轴器介绍及其装配大全1 概述一般机械都是由原动机、传动机和工作机构组成，这三部分必须联接起来才能工作，而联轴器就是把它们联接起来的一种重要装置。
联轴器主要用于两轴之间的联接，它也可用于轴和其它零件（卷筒、齿轮、带轮等）之间的联接。
它的主要任务是传递扭矩。
根据被联接两轴的相对位置关系，联轴器可分为刚性、弹性和液力三种。
刚性联轴器用在两轴能严格对中，并在工作时不发生相对位移的地方；弹性联轴器用在两轴有偏斜或工作中有相对位移的地方；液力联轴器是用液体动能来传递功率，用在需要保护原动机不遭过载损坏而又可空载起动的地方。
各种联轴器的特性比较见表14.6-1。
2一般介绍：（1）刚性联轴器： 套筒、刚性凸缘、立式夹壳式、纵向可拆式、齿轮、浮动（十字滑块）、铰链（万向）联轴器 ，共7种。
a.套筒联轴器： 制造容易，纵向尺寸小。
装拆时需轴向移动。
通常用于传递扭矩小于1000kgf.m ，转速低于250r/min ，轴径小于100mm 。
它分为平键套筒联轴器、圆柱销套筒联轴器、圆锥销联轴器共三种。
如图示：图14.6-1 圆柱销套筒联轴器 图14.6-2 圆锥销套筒联轴器图14.6-3 平键套筒联轴器 图14.6-4 刚性凸缘联轴器1-圆盘（一）2-圆盘（二）3-螺母4-螺栓5-垫圈6-螺钉b. 刚性凸缘联轴器：它是两个带凸缘的半联轴器组成，中间用螺栓将两个半联轴器联成一体。
c. 立式夹壳式联轴器：它是由两个半圆筒形的夹壳以及联接它们的螺栓组成。
拆装方便，不需要作轴向移动。
多用于直径小于200mm的轴。
为可靠，中间加一平键。
图14.6-5 立式夹壳式联轴器d. 纵向可拆式联轴器：基本与c相似。
e. 齿轮联轴器：它是由两个内齿圈1、2和外齿圈3、4组成。
并且内齿圈1、2用螺栓联接，外齿圈用键联接。
它的优点：有较多齿工作，可以传递很大的扭矩，并且允许综合位移，故在重型、高速机械中得到广泛应用。
因此它制造精度高，成本也高。
联轴器的装配方法联轴器是指联接两轴或轴与回转件，在传递运动和动力过程中一同回转，在正常情况下不脱开的一种装置。
有时也作为一种安全装置用来防止被联接机件承受过大的载荷，起到过载保护的作用。
联轴器装配的要求联轴器总体分刚性和挠性两类。
对刚性联轴器，要求被连接的两侧轴同轴度和回转精度高，而且轴向不能发生抵触干涉，装配前检查配合尺寸是否恰当，尽量采用压入而非敲击装配单侧部件，然后再连接到一起；对挠性联轴器，允许有较大的误差（包括轴偏心、角度、轴向位置），但是必须确保在所选定联轴器补偿能力范围内。
找正的方法联轴器找正时，主要测量同轴度（径向位移或径向间隙）和平行度（角向位移或轴向间隙），根据测量时所用工具不同有四种方法。
1、利用直角尺测量联轴器的同轴度（径向位移），利用平面规和楔形间隙规来测量联轴器的平行度（角向位移），这种方法简单，应用比较广泛，但精度不高，一般用于低速或中速等要求不太高的运行设备上。
如图示：用直尺及塞尺测量联轴器经向位移用平面规各楔型规测量联轴器的角位移（2）直接用百分表、塞尺、中心卡测量联轴器的同轴度和平行度。
调整的方法：通常是在垂直方向加减主动机（电机）支脚下面的垫片或在水平方向移动主动机位置的方法来实现。
联轴器在轴上的装配方法联轴器在轴上的装配是联轴器安装的关键之一。
联轴器与轴的配合大多为过盈配合，联接分为有键联接和无键联接，联轴器的轴孔又分为圆柱形轴孔与锥形轴孔两种形式。
装配方法有静力压入法、动力压入法、温差装配法及液压装配法等。
（1）静力压入法这种方法是根据装配时所需压入力的大小不同、采用夹钳、千斤顶、手动或机动的压力机进行，静力压入法一般用于锥形轴孔。
由于静力压入法受到压力机械的限制，在过盈较大时，施加很大的力比较困难。
同时，在压入过程中会切去联轴器与轴之间配合面上不平的微小的凸峰，使配合面受到损坏。
因此，这种方法一般应用不多。
（2）动力压入法这种方法是指采用冲击工具或机械来完成装配过程，一般用于联轴器与轴之间的配合是过渡配合或过盈不大的场合。
