课件•监控系统概述•监控设备与技术•监控系统的安装与调试•监控系统的应用与管理目录•监控系统安全与防护•监控系统案例分析监控系统概述01CATALOGUE定义与功能定义监控系统是一种利用先进的计算机技术、网络通信技术、多媒体技术和智能化技术，对特定区域或目标进行实时监控、录像、报警等功能的系统。
功能监控系统的主要功能包括实时图像监控、录像存储与回放、报警联动、远程控制等，旨在提高安全防范水平，保障人员和财产安全。
监控系统能够实时监控目标区域，及时发现可疑情况和安全隐患，提高安全防范能力。
安全防范证据收集远程管理监控系统能够记录事件发生的过程和现场情况，为事后调查提供证据支持。
监控系统支持远程访问和控制，方便用户随时随地了解现场情况，提高管理效率。
030201监控系统的重要性前端设备传输网络后端设备控制中心监控系统的组成与结构01020304包括摄像机、镜头、云台、防护罩等，负责采集视频信号并传输到后端设备。
负责将前端设备采集的视频信号传输到后端设备，通常采用有线或无线传输方式。
包括硬盘录像机、视频服务器、显示器等，负责接收、处理、存储和显示视频信号。
负责对整个监控系统进行集中管理和控制，包括用户管理、设备配置、报警处理等。
监控设备与技术02CATALOGUE摄像头与传感器摄像头类型包括模拟摄像头、数字摄像头、网络摄像头等，不同类型的摄像头具有不同的特点和适用场景。
传感器类型如红外传感器、声音传感器、温度传感器等，用于感知环境中的各种变化并将信号转换为可处理的电信号。
摄像头与传感器的选型根据实际需求和场景特点，选择合适的摄像头和传感器类型，以及相应的参数和性能指标。
视频压缩与传输技术视频压缩技术采用先进的视频压缩算法，如H.264、H.265等，对原始视频数据进行压缩处理，以降低传输带宽和存储空间的需求。
视频传输技术包括有线传输和无线传输两种方式，有线传输具有稳定性高、带宽大的优点，而无线传输则具有灵活性和便携性的优势。
视频监控系统基础知识培训教程公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-第一章视频监控系统的介绍视频监控系统的现状虽然中国安防产业的发展比国外发展较快的国家延迟了近20年，城市治安管理应用安防监控技术的起步较晚，但是实际上从90年代中期开始，我国就已经开始了较大规模的城市监控应用，随着中国经济建设的不断发展，安防产品的应用领域也越来越广泛（如政府机关、道路、、、电信、、水利等），智能建筑、大型公共场所、工厂企业、商场、新型社区等大量增加，新增需求点越来越多；再有，随着居民收入的提高，消费水平和结构发生了较大的变化，人们的自我保护意识也有所改变，大多数人愿意通过安全产品保障自己的财产及生命安全，从而使安全产品的需求不断提高；另一方面，“911事件”以后国际恐怖活动猖獗，极大刺激了世界各国对安防产品的进口需求，同时，由政府推动的“应急体系”、“平安社会”、“平安城市”、“科技强警”、“3111”工程等重大项目的实施，也有力地促进了公安及社会各方面对安防产品需求的升温。
据统计2006年规模以上社会公共安全设备及器材企业实现工业总产值同比增长%；2007年全国安防防范行业的市场规模为958亿元同比增长%。
在宏观经济有利因素的带动下，预计2008年至2010年安全防范行业的增长率分别为%、%、%。
安防产品市场按产品类别来分，可以划分为视频监控产品市场、出入控制产品市场、防盗报警产品市场、其他市场四部分，而视频监控产品是市场的主体占到总体的%。
我们的视频监控产品市场是非常大的。
在国内外市场上，主要推出的是数字控制的模拟视频监控和数字视频监控两类产品。
前者技术发展已经非常成熟、性能稳定，并在实际工程应用中得到广泛应用；后者是新近崛起的以计算机技术及图像视频压缩为核心的新型视频监控系统，该系统解决了模拟系统部分弊端而迅速崛起，但仍需进一步完善和发展。
目前，视频监控系统正处在数控模拟系统与数字系统混合应用并将逐渐向数字系统过渡的阶段。
技术培训计划1培训目的为了保证该系统建成后能够稳定、可靠地长期运行，并能充分发挥该系统的功能，我们特此制定详细的免费培训计划，让使用者能够最大限度地掌握该系统的使用方法，并能独立判断与排除日常常见故障。
我们将建立完善的沟通渠道，不断向用户提供最新的信息系统技术，使用户能够不断提高自己的业务水平。
基于强大的技术储备与高素质的客户服务工程师，我们的培训能力与培训效果一直很受用户的好评。
我们将以深厚的专业知识与敏锐的洞察力，为该系统的建成与使用提供良好的技术咨询与培训服务，为整个项目顺利实施打下坚实的基础。
2 培训方式、方法我们将为用户提供两类培训及三种培训方式：系统操作人员培训：使用人员培训是普及型培训，目的是让操作人员对整个监控系统的原理、运作、故障排除有充分了解，掌握本系统工程的设计图纸和设计方案，理解设计意图，学习整个系统的调试和和维护。
包括以下内容：对整个系统的原理和运行有充分了解，理解设计意图?学习管理规范和维护体制?器材分布及原理?系统工作过程及操作、外围设备的操作与维护?计算机软件系统的标准与维护、系统的联网、操作与维护?系统日常操作记录表系统管理人员培训：系统管理人员培训是面向设备管理人员，目的是使设备管理人员了解各个设备的工作原理，独立进行常见故障的判断与排除。
包括以下内容：?各子系统工作原理；?系统硬件、软件组成及功能特点；深圳市仁用电子系统有限公司地址：深圳市深南东路2020 号奥康德大厦11 楼 1 电话：25856184 25856241传真：25856322?整个系统运作的过程及维护；? 接受疑难问题解答。
现场培训：在系统安装期间及正式使用初期，我们将派讲师到现场进行培训，向维护人员与使用人员介绍系统的构成、使用、管理、维护等方面的知识，该培训为普及型的培训，人数不限；公司访问：我们将定期邀请贵方相关技术人员到我们公司访问，参观我们的实验室，了解最新的技术发展水平与设备，与我们公司的技术人员一起进行技术上的交流和讨论。

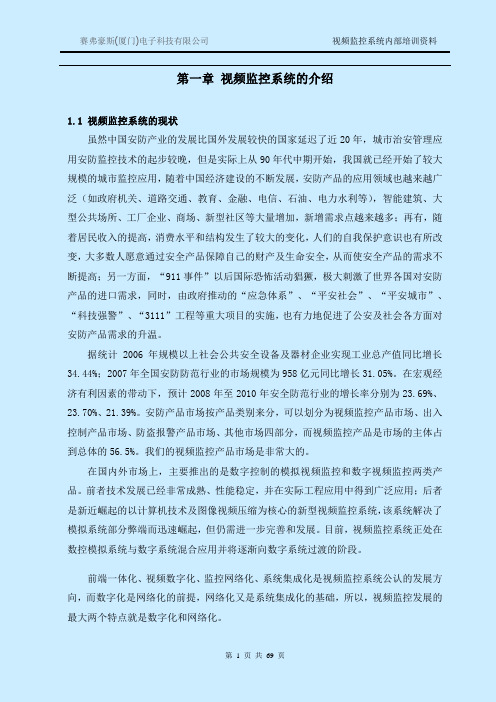

第一章视频监控系统的介绍1.1 视频监控系统的现状虽然中国安防产业的发展比国外发展较快的国家延迟了近20年，城市治安管理应用安防监控技术的起步较晚，但是实际上从90年代中期开始，我国就已经开始了较大规模的城市监控应用，随着中国经济建设的不断发展，安防产品的应用领域也越来越广泛（如政府机关、道路交通、教育、金融、电信、石油、电力水利等），智能建筑、大型公共场所、工厂企业、商场、新型社区等大量增加，新增需求点越来越多；再有，随着居民收入的提高，消费水平和结构发生了较大的变化，人们的自我保护意识也有所改变，大多数人愿意通过安全产品保障自己的财产及生命安全，从而使安全产品的需求不断提高；另一方面，“911事件”以后国际恐怖活动猖獗，极大刺激了世界各国对安防产品的进口需求，同时，由政府推动的“应急体系”、“平安社会”、“平安城市”、“科技强警”、“3111”工程等重大项目的实施，也有力地促进了公安及社会各方面对安防产品需求的升温。
据统计2006年规模以上社会公共安全设备及器材企业实现工业总产值同比增长34.44%；2007年全国安防防范行业的市场规模为958亿元同比增长31.05%。
在宏观经济有利因素的带动下，预计2008年至2010年安全防范行业的增长率分别为23.69%、23.70%、21.39%。
安防产品市场按产品类别来分，可以划分为视频监控产品市场、出入控制产品市场、防盗报警产品市场、其他市场四部分，而视频监控产品是市场的主体占到总体的56.5%。
我们的视频监控产品市场是非常大的。
在国内外市场上，主要推出的是数字控制的模拟视频监控和数字视频监控两类产品。
前者技术发展已经非常成熟、性能稳定，并在实际工程应用中得到广泛应用；后者是新近崛起的以计算机技术及图像视频压缩为核心的新型视频监控系统，该系统解决了模拟系统部分弊端而迅速崛起，但仍需进一步完善和发展。
目前，视频监控系统正处在数控模拟系统与数字系统混合应用并将逐渐向数字系统过渡的阶段。
视频监控系统培训视频监控系统培训手册一、前言随着社会经济的快速发展，视频监控系统在维护公共安全、保障人民生命财产安全等方面发挥着越来越重要的作用。
为了提高视频监控系统的运行效率和管理水平，确保系统的高效稳定运行，特举办本次视频监控系统培训。
本手册旨在帮助参训人员了解视频监控系统的基础知识、操作流程和日常维护，以提升参训人员的业务素质和实际操作能力。
二、视频监控系统概述1.系统定义视频监控系统是指利用视频采集、传输、存储、处理、显示和控制等技术，对特定区域进行实时、不间断的监控，并将监控信息传输至监控中心，以便于及时发现、处理和防范各类安全问题的系统。
2.系统组成视频监控系统主要由前端设备、传输设备、处理设备、存储设备、显示设备和管理设备等组成。
（1）前端设备：包括摄像机、镜头、支架等，用于采集监控区域的视频信号。
（2）传输设备：包括光端机、网络交换机等，用于将前端设备采集到的视频信号传输至处理设备。
（3）处理设备：包括视频服务器、解码器等，用于对视频信号进行处理、解码和分发。
（4）存储设备：包括硬盘录像机、网络存储等，用于存储监控视频数据。
（5）显示设备：包括监视器、大屏幕等，用于实时显示监控视频。
（6）管理设备：包括管理服务器、客户端等，用于对整个监控系统进行统一管理和控制。
3.系统功能（1）实时监控：对监控区域进行实时、不间断的监控，确保监控范围内的情况得到及时掌握。
（2）录像存储：将监控视频数据存储在硬盘录像机或网络存储设备中，以便于事后查询和分析。
（3）远程访问：通过互联网或专用网络，实现对监控系统的远程访问和控制。
（4）报警联动：当监控区域发生异常情况时，系统可自动触发报警，并将报警信息发送至相关人员。
（5）图像处理：对监控视频进行图像处理，如画面切换、缩放、增强等，以提升监控效果。
（6）系统管理：对监控系统进行统一管理，包括设备配置、用户权限设置、数据备份等。
三、视频监控系统操作流程1.系统登录（1）打开监控管理系统登录界面。
![2024版gps监控员培训[1]](https://uimg.taocdn.com/3353d12ff4335a8102d276a20029bd64783e6297.webp)
视频监控系统系统培训(含多场景)视频监控系统培训手册一、引言视频监控系统是现代社会安全防范体系的重要组成部分，广泛应用于公共安全、交通管理、安全生产、环境保护等领域。
为确保视频监控系统正常运行，提高监控人员的业务素质和操作技能，本手册对视频监控系统进行详细讲解，帮助相关人员全面了解和掌握系统操作、维护及管理方法。
二、系统概述1.系统组成视频监控系统主要由前端设备、传输设备、控制设备和显示设备四部分组成。
前端设备包括摄像机、镜头、防护罩等；传输设备包括同轴电缆、光纤、无线传输设备等；控制设备包括视频切换矩阵、编解码器、录像设备等；显示设备包括监视器、大屏幕拼接屏等。
2.系统功能视频监控系统具有实时监控、录像存储、远程访问、智能分析等功能。
实时监控实现对监控区域的实时画面捕捉和显示；录像存储将监控画面保存到硬盘或云端，便于事后查询和分析；远程访问支持用户通过互联网远程查看监控画面；智能分析对监控画面中的目标进行识别、跟踪和报警。
三、系统操作1.开机与关机（1）开机：接通电源，依次开启前端设备、传输设备、控制设备和显示设备。
（2）关机：依次关闭显示设备、控制设备、传输设备和前端设备，切断电源。
2.摄像机操作（1）调整摄像机方向：通过控制键盘或软件界面调整摄像机方向，确保监控区域覆盖全面。
（2）聚焦与变倍：根据监控需求，调整摄像机镜头的聚焦和变倍，获取清晰画面。
3.录像操作（1）手动录像：在监控画面上选择需要录像的区域，“开始录像”按钮进行手动录像。
（2）自动录像：设置录像计划，系统将按照计划自动进行录像。
4.远程访问（1）注册与登录：在监控平台注册账户，登录后即可远程访问监控系统。
（2）查看监控画面：登录监控平台，选择需要查看的监控点，实时查看监控画面。
四、系统维护与管理1.设备维护（1）定期检查设备运行状态，确保设备正常运行。
（2）对设备进行清洁，保持设备表面干净。
（3）及时更换损坏的设备配件。
2.软件升级（1）定期检查软件版本，获取最新软件升级信息。
视频监控系统培训视频监控系统培训1：培训介绍1.1 培训目的1.2 培训对象1.3 培训周期1.4 培训预期成果2：视频监控系统概述2.1 什么是视频监控系统2.2 视频监控系统的组成2.3 视频监控系统的工作原理3：视频监控系统的基本功能3.1 视频录像功能3.2 远程监控功能3.3 报警功能3.4 视频分析功能4：视频监控系统的配置与安装 4.1 硬件配置要求4.2 硬件安装4.3 软件配置要求4.4 软件安装5：视频监控系统的操作5.1 登录与退出5.2 视频浏览与回放5.3 远程访问与控制5.4 报警处理6：视频监控系统的维护与管理 6.1 系统日常维护6.2 数据备份与恢复6.3 用户权限管理6.4 系统升级与更新7：视频监控系统的应用案例 7.1 商业建筑的监控系统7.2 智能交通系统中的视频监控7.3 住宅小区的视频监控附件：附件1：视频监控系统硬件配置表附件2：视频监控系统软件安装指南附件3：视频监控系统操作手册本文所涉及的法律名词及注释：1：《监控设备安全防护法》：指某国家或地区制定的专门针对监控设备的安全防护的法律法规。
注释：该法规主要规定了监控设备的合法使用范围、数据隐私保护和违法行为的处罚等。
2：《隐私保护法》：指某国家或地区制定的保护个人隐私权利的法律法规。
注释：该法规主要规定了在视频监控过程中应保护个人隐私，禁止非法收集个人信息以及未经授权使用个人影像等。
3：《数据存储法》：指某国家或地区制定的关于数据存储的法律法规。
注释：该法规主要规定了视频监控系统中的数据存储要求，包括数据保留期限、备份要求和数据安全等。
监控员的培训内容一、监控系统基础知识1. 监控系统的定义和作用监控系统是一种通过使用摄像机、录像设备和相关软件来实时观察和记录特定区域活动的技术系统。
它可以用于保护和管理各种场所，如公共场所、企事业单位、住宅区等。
2. 监控系统的组成监控系统由摄像机、录像设备、显示设备和相关配件组成。
摄像机负责采集图像，录像设备用于存储和管理录像，显示设备用于实时观察和回放录像。
3. 监控系统的工作原理监控系统通过将摄像机采集的图像传输到录像设备，实现实时观察和录像存储。
监控员可以通过显示设备观察实时图像，并使用相关软件对录像进行管理和回放。
二、监控系统操作技巧1. 摄像机的安装和调整监控员需要学习如何正确安装和调整摄像机，包括选择合适的摄像机位置、调整摄像机角度和焦距，以获取清晰的图像。
2. 录像设备的操作监控员需要掌握录像设备的基本操作，包括录像启停、录像模式设置、录像时间调整等，以及存储设备的管理和维护。
3. 显示设备的操作监控员需要了解显示设备的功能和操作方法，包括图像分割、画面切换、图像调整等，以便实时观察监控画面。
4. 监控软件的使用监控员需要学习监控软件的使用方法，包括图像管理、录像回放、报警设置等，以提高监控系统的效果和效率。
三、监控系统故障排除和维护1. 常见故障及解决方法监控员需要学习常见故障的排除方法，如图像模糊、无信号、录像异常等，以保证监控系统的正常运行。
2. 监控设备的维护监控员需要了解监控设备的日常维护方法，包括定期清洁设备、检查连接线路、更新软件等，以延长设备的使用寿命。
四、监控系统的法律和道德要求1. 监控系统的合法性监控员需要了解监控系统在法律上的合法性要求，包括合规安装和使用、保护个人隐私等，以避免违法行为。
2. 监控系统的道德要求监控员需要遵守监控系统的道德要求，包括保护被监控对象的隐私、不滥用监控权力等，以维护社会公平和秩序。
五、应急事件处理和报警处理1. 应急事件的判断和处理监控员需要学习如何判断和处理各种应急事件，如火灾、盗窃、纠纷等，以及与相关部门的协调和配合。
人力资源CCTV监控系统基础培训人力资源CCTV监控系统基础培训随着社会的不断发展，人力资源管理已经成为企业管理的重要一环。
而监控系统技术也越来越普遍地应用于企业的管理中。
人力资源CCTV监控系统就是一种将智能监控技术与人力资源管理相结合的管理方式。
本文将为大家介绍人力资源CCTV监控系统基础培训。
什么是人力资源CCTV监控系统？人力资源CCTV监控系统是指通过CCTV监控设备对企业员工的工作状态、行为举止等进行实时监控，并将监控结果进行记录、分析和评价。
这种监控方式可以帮助企业保障工作场所的安全与监督员工的工作行为，避免误工、迟到、早退等现象的出现，提高员工的工作效率以及企业的管理水平。
为什么需要人力资源CCTV监控系统培训？人力资源CCTV监控系统不仅提高了企业管理的效率，同时也是一项需要专业技能支持的工作。
因此，企业管理人员需要接受专业的人力资源CCTV监控系统培训。
这样可以提高监控系统的运行效率、操作技能，更好地发挥监控系统的作用。
人力资源CCTV监控系统基础培训包含哪些内容？1.监控设备操作人力资源CCTV监控系统基础培训的核心内容是监控设备的操作。
包括对监控设备的基本功能、使用操作等方面的培训。
培训内容需要简单易懂、易操作，方便员工理解和掌握。
2.监控系统操作流程及注意事项在监控系统操作过程中，需要建立清晰的操作流程，包括如何查看监控画面、如何进行录像回放、如何维护监控设备等等。
此外，在实际操作时需要注意安全事项和操作规范，保证系统的正常运转。
3.数据分析及处理监控系统不仅需要实时监控员工的工作状态和行为，还需要将数据进行处理，形成产出报告。
人力资源CCTV监控系统培训还需要将重点放在数据分析及处理上，让员工能够根据数据结果进行后续管理和决策。
4.维护与保养监控设备需要专业人员进行维护和保养，以保证设备的正常运转。
在培训中，需要关注监控设备的保养、维护等方面，帮助员工更好地了解设备使用方法以及设备的维护。
人力资源CCTV安防监控培训随着现代科技的不断发展，安防监控技术在社会中的应用范围越来越广泛。
在企事业单位中，安防监控系统被广泛用于保证场所、人员、财物的安全，提高管理效率和减少损失，而培训企业人力资源部门员工掌握安防监控技术，也成为了必要的环节。
本文将着重介绍人力资源CCTV安防监控培训。
一、CCTV安防监控的背景及要求目前，各类培训机构都开设了安防监控的课程。
这也说明了被广泛应用的CCTV安防监控已成为企事业单位和社会安全保障的重要措施。
1.监控背景以往企事业单位对安防监控的需求主要集中在了重要机构、大型厂房、银行、金库等较为特定的场所；但随着近些年罪犯的作案手段日益变异化，对监控的要求也不断升级改变。
而随着安防监控技术的日新月异，多功能、高保密、高清晰度、低成本等新特点使监控系统逐步向更广泛的领域推广，提高了其应对未来挑战的能力。
2. 监控要求在安防监控领域，如何才能达到一个比较理想的状态呢？业界一般认为，一套比较完整的监控系统应该满足以下几个要求。
1、可视性要求：在监视范围内应实现画面清晰、通透自然、色彩饱和、不失真等。
2、覆盖范围要求：不仅包括涉密节点的直接视频监控外，还需涵盖周边道路及交通、建筑物、管线、烟感、气感等。
3、灵敏度要求：能够及时发现由于罪犯作案而导致的火灾或盗窃现象，从而提高预警和及时处置的能力。
4、易操作性要求：根据不同岗位的操作人员的不同需求，实现对监控视频的正常播放、调整、查询、回放等操作。
5、可靠性和稳定性要求：监控系统要长期、稳定、可靠地工作，且在意外情况下能够自动更新自我检修、自我诊断和维护。
二、企业人力资源部门安防监控培训需要清楚易懂的课程当企业对人力资源部门的员工进行安防监控的培训时，需要取得清晰易懂的教材和培训课程，以使员工能够掌握基本的安防监控知识点和技能。
教材中应该详细列出比较通用的安防监控报警流程和安全防范措施的体系，员工不仅学会了理论知识，也能够在实际工作中运用到。
人员定位及视频监控系统培训讲座
一、讲课目的
1、重视（矿长、及科长参加的目的）、了解系统构成。
2、搞好人员定位、数据监测及视频监控系统的维修维护，保证视频监控、人员定位系统平稳运行。
二、讲课内容
1、人员定位、数据监测、视频监控系统的构成及传输网络。
2、一般故障排查及处理办法。
三、人员定位系统
1、人员定位系统构成、故障、维修
主要考勤监测设备：接口（在+70信号室、+16信号室）考勤站、监测站、一氧化碳传感器、风速传感器。
考勤站有两根线即电源线和数据线，监测站有4根线：电源线、数据线（两芯）、接CO（三芯线）、接风速传感器（8芯线，不要随意掐断）。
故障一：系统所有考勤站、监测站图标均变红
数据线电压低连接通讯模块，注意不要接到220V电压上）会烧坏所有通讯模块，造成人员定位系统瘫痪图标变红。
在系统通讯模块没有损坏的情况下，系统瘫痪图标变红另一个重要原因就是考勤站、监测站数据线有短路的地方。
检测方法：断开接口和其它设备数据2芯连线，用万用表测量接口以下2芯数据线是否有联电的地方。
故障二：当单个考勤站或监测站图标变红
单个的考勤站或监测站变红时主要故障（1）掉电（2）死机（重启电源）（3）电路板上保险丝烧坏（4）传输通讯模块或主电路板坏返厂维修（5）数据线断开
故障三：某一分控电脑连不上网（需讲解传输网络）
主要传输设备：
1、收发器。
一方面传输光纤信号、另一方面将光信号转换成电信号并把信号传输给漏油器接受。
分布：调度室2个、选厂摇床棚内1个、杜官庄矿+70水平信号室2个、金泉矿+16水平信号室内2个、地表
值班室2个。
（3排、每排2个灯共6个灯、中间一排的两个灯同时亮且闪表示传输和接受都正常）；有两个插槽(插两根光纤发送和传输，注意插槽别插错了)
2、漏油器。
连接光纤收发器、+70水平信号室及+16水平信号室处人员定位接口、办公楼监控电脑、杜官庄矿井口信号室及金泉矿井口信号室监控电脑，组建局域网。
光电信号传输网络（即金牛公司人员定位监控电脑的局域网络）：
办公楼2路（1） 1路通过办公楼调度室内的漏油器、收发器、2芯光纤、摇床棚内收发器把信号传输到杜官庄矿井口监控电脑。
（2） 1路通过调度室内的漏油器、收发器、2芯光纤、+70水平信号室处收发器、漏油器、与+70水平人员定位接口相连。
+70水平2路（1）1路与办公楼相连（上述）
（2）1路通过漏油器、2芯光纤、金泉+16水平收发器、漏油器与金泉矿+16水平人员定位接口相连。
+16水平信号室 2路（1）1路与+70水平信号室相连（上述）（2）1路通过漏油器、收发器、2芯光纤、金泉矿地表值班室收发器、漏油器与地表值班室监控电脑相连。
金泉矿地表值班室2路（1）1路与+16水平信号室相连（上述）（2）1路通过漏油器、收发器、2芯光纤、井口棚上收发器与井口信号室内监控电脑相连。
弄明白了传输网络之后可判断一些故障。
举例：如金泉矿井口信号室内监控电脑联不上网而地表值班室内能联上网一般故障原因即是井口棚上或往值班室内往井口发送信号的光纤收发器有问题（看中间一排的两个灯是否同时闪）或死机（重启电源）或接口未插好，需重启或更换收发器。
故障四、人员定位识别卡坏、风速传感器、CO传感器坏。
人员定位识别卡坏即不能被考勤站读到，（依据已坏换新的原则到调度室换卡）
根据监测站显示风速、CO来判断风速传感器坏或监测站坏。
二、视频监控系统
1、不带旋转功能的视频监控
组成部分：摄像机、电源线、视频线、硬盘录像机、显示器。
视频线、电源线（电源有220V或24V的）
常见故障：没有图像或图像模糊
故障原因：（1）没有电源（2）接头坏摄像机处、监控电脑处、或某一传输接头（如光端机处接头）（3）双绞线或分频器坏，需弄清传输网络，（4）防雷器坏，视频信号通过防雷器进入视频监控电脑。
在检查摄像机处接头、和监控电脑处接头没有异常的情况下，可断开防雷器来判断防雷器有无损坏。
（5）监控电脑串口接头坏，当视频信号到了调度室，却不能在监控电脑上显示时，可以确定电脑串口接头坏（可用仪器测试来进一步判断）。
举例：（1）杜官庄矿炸药库及金泉矿风井（距离较远）是通过双绞线传输视频信号，使用双绞线传输视频信号必须有双绞线收发器（有正、负）。
双绞线收发器分有源和无源两种（有源即是需要有电源）。
双绞线收发器功能：传输设备，一头接双绞线，一头接视频监控BNC头，通过双绞线传输视频信号。
（2）有的通过分频器即将1个视频信号转成两路传输，1路到调度室，1路到绞车房（井下各车场、马头门视频信号均通过分频器分别传输到调度室或绞车房）。
金牛公司井下视频监控布置图已下发到每个电工，这张图纸是我们以后处理井下视频监控没有图像重要依据，回去请仔细研究。
2、带旋转功能的视频监控
具有旋转功能的摄像机与不具旋转功能摄像机比较多了解码器、码转器、云台、控制线，故障排查这一块相对也比较麻烦。
下面介绍一下各个部件的功能：
解码器：安装在视频监控的前端，与摄像机在一块，解码器上有一排拨码开关，拨码开关有位置“0”和“1”。
通过调整这一排拨码开关的位置来设置摄像机的地址、通讯波特率（即传输速率）、通讯协议，
设置完后这些地址、通讯波特率及通讯协议应输入到视频监控软件对应视频通道的参数设置中，每个摄像机的地址不能重复（如何设置地址和波特率需参照解码器说明书）。
新安装摄像机或更换解码器时需进行相应设置。
云台：摄像机安装在云台上，摄像机的旋转（上下及左右）都是通过云台来完成的。
云台与解码器之间有6根连线，即：U对应云台上（up）、D对应云台下（down）、L对应云台左（left)、R对应云台右(right)、A（auto）对应云台自动、com对应云台公共端（common）。
特别注意：若云台电压为220V请将“云台选择开关”拨到220V位置，若云台电压为24V，请将“云台选择开关”拨到24V位置。
解码器与镜头的连接，com对应镜头的公共端（common）、O/C对应镜头的光圈调节、N/F对应镜头的焦距调节、W/T对应镜头的变焦调节码转器：安装在视频监控系统终端，控制摄像机旋转、变焦、变光等。
控制线：每个具有旋转功能的摄像机都有一根两芯带屏蔽功能的控制线（分正极与负极）。
同一套视频监控系统，所有摄像机的控制线正极相连、负极相连分别接到码转器的正极和负极上；码转器的另一端口接电脑。
常见故障一：没有图像或图像模糊，处理办法同不具旋转功能的摄像机。
常见故障二：不能旋转或变焦等。
弄明白了摄像机的控制原理后不难发现摄像机不能旋转、变焦等有以下原因：
1、控制线正负接错。
2、摄像机解码器的地址、波特率、通讯协议设置有错误，不能与相应的视频通道对应起来。
3、摄像机解码器坏。
4、码转坏（通常所有具有旋转功能的摄像机均不能旋转）
5、控制线路各连接接头有松动、掉线现象。
6、云台损坏不能正常旋转。
技术科
2012年4月15日。
