7、一个图书馆借阅管理数据库要求提供下述服务：（１）可随时查询书库中现有书籍的品种、数量与存放位置。
所有各类书籍均可由书号惟一标识。
（２）可随时查询书籍借还情况，包括借书人单位、姓名、借书证号、借书日期和还书日期。
我们约定：任何人可借多种书，任何一种书可为多个人所借，借书证号具有惟一性。
（３）当需要时，可通过数据库中保存的出版社的电报编号、电话、邮编及地址等信息下相应出版社增购有关书籍。
我们约定，一个出版社可出版多种书籍，同一本书仅为一个出版社出版，出版社名具有惟一性。
根据以上情况和假设，试作如下设计：（１）构造满足需求的Ｅ-Ｒ图。
（２）转换为等价的关系模式结构。
答：（１）满足上述需求的Ｅ-Ｒ图如图11所示。
（２）转换为等价的关系模式结构如下：借书人（借书证号，姓名，单位）图书（书号，书名，数量，位置，出版社名）出版社（出版社名，电报编号，电话可，邮编，地址）借阅（借书证号，书号，借书日期，还书日期）8、工厂（包括厂名和厂长名）需建立一个管理数据库存储以下信息：（１）一个工厂内有多个车间，每个车间有车间号、车间主任姓名、地址和电话。
（２）一个车间有多个工人，每个工人有职工号、姓名、年龄、性别和工种。
（３）一个车间生产多种产品，产品有产品号和价格。
（４）一个车间生产多种零件，一个零件也可能为多个车间制造。
零件有零件号、重量和价格。
（５）一个产品由多种零件组成，一种零件也可装配出多种产品。
（６）产品与零件均存入仓库中。
（７）厂内有多个仓库，仓库有仓库号、仓库主任姓名和电话。
试：（１）画出该系统的Ｅ-Ｒ图。
（２）给出相应的关系模式。
（３）画出该系统的层次模式图。
答：（１）该系统的Ｅ-Ｒ图如图12所示。
各实体的属性为：工厂：厂名、厂长姓名车间：车间号、车间主任姓名、地址、电话工人：职工号、姓名、年龄、性别、工种仓库：仓库号、仓库主任姓名、电话零件：零件号、重量、价格产品：产品号、价格（２）相应的关系模式如下：工厂（厂名、厂长姓名）车间（车间号、车间主任姓名、地址、电话、厂名）工人（职工号、姓名、年龄、性别、工种、车间号）仓库（仓库号、仓库主任姓名、电话、长名）产品（产品号、价格、车间号、仓库号）零件（零件号、重量、价格、仓库号）制造（车间号、零件号）（３）该系统的层次模型图如图13所示。
7、一个图书馆借阅管理数据库要求提供下述服务：（１）可随时查询书库中现有书籍的品种、数量与存放位置。
所有各类书籍均可由书号惟一标识。
（２）可随时查询书籍借还情况，包括借书人单位、姓名、借书证号、借书日期和还书日期。
我们约定：任何人可借多种书，任何一种书可为多个人所借，借书证号具有惟一性。
（３）当需要时，可通过数据库中保存的出版社的电报编号、电话、邮编及地址等信息下相应出版社增购有关书籍。
我们约定，一个出版社可出版多种书籍，同一本书仅为一个出版社出版，出版社名具有惟一性。
根据以上情况和假设，试作如下设计：（１）构造满足需求的Ｅ-Ｒ图。
（２）转换为等价的关系模式结构。
答：（１）满足上述需求的Ｅ-Ｒ图如图11所示。
（２）转换为等价的关系模式结构如下：借书人（借书证号，姓名，单位）图书（书号，书名，数量，位置，出版社名）出版社（出版社名，电报编号，电话可，邮编，地址）借阅（借书证号，书号，借书日期，还书日期）8、工厂（包括厂名和厂长名）需建立一个管理数据库存储以下信息：（１）一个工厂内有多个车间，每个车间有车间号、车间主任姓名、地址和电话。
（２）一个车间有多个工人，每个工人有职工号、姓名、年龄、性别和工种。
（３）一个车间生产多种产品，产品有产品号和价格。
（４）一个车间生产多种零件，一个零件也可能为多个车间制造。
零件有零件号、重量和价格。
（５）一个产品由多种零件组成，一种零件也可装配出多种产品。
（６）产品与零件均存入仓库中。
（７）厂内有多个仓库，仓库有仓库号、仓库主任姓名和电话。
试：（１）画出该系统的Ｅ-Ｒ图。
（２）给出相应的关系模式。
（３）画出该系统的层次模式图。
答：（１）该系统的Ｅ-Ｒ图如图12所示。
各实体的属性为：工厂：厂名、厂长姓名车间：车间号、车间主任姓名、地址、电话工人：职工号、姓名、年龄、性别、工种仓库：仓库号、仓库主任姓名、电话零件：零件号、重量、价格产品：产品号、价格（２）相应的关系模式如下：工厂（厂名、厂长姓名）车间（车间号、车间主任姓名、地址、电话、厂名）工人（职工号、姓名、年龄、性别、工种、车间号）仓库（仓库号、仓库主任姓名、电话、长名）产品（产品号、价格、车间号、仓库号）零件（零件号、重量、价格、仓库号）制造（车间号、零件号）（３）该系统的层次模型图如图13所示。
管理信息系统数据流程图和业务流程图和E R图 Modified by JEEP on December 26th, 2020.1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。
供应商按订单要求发货给该公司采购部，并附上采购收货单。
公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。
库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。
画出物资订货的业务流程图。
（共10分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。
如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。
根据以上情况画出业务流程图和数据流程图。
（共15分）3.“进书”主要指新书的验收、分类编号、填写、审核、入库。
主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。
“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。
顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。
画出“进书”和“售书”的数据流程图。
进书业务流程：进书数据流程：售书业务流程：售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。
具体报损流程如下：由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。
主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求，则将报损单退回库房。
1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。
供应商按订单要求发货给该公司采购部，并附上采购收货单。
公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。
库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。
画出物资订货的业务流程图。
（共10分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。
如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。
根据以上情况画出业务流程图和数据流程图。
（共15分）3.“进书”主要指新书的验收、分类编号、填写、审核、入库。
主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。
“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。
顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。
画出“进书”和“售书”的数据流程图。
进书业务流程：进书数据流程：售书业务流程：售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。
具体报损流程如下：由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。
主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求，则将报损单退回库房。
试根据上述背景提供的信息，绘制出“报损”的业务流程图、数据流程图。

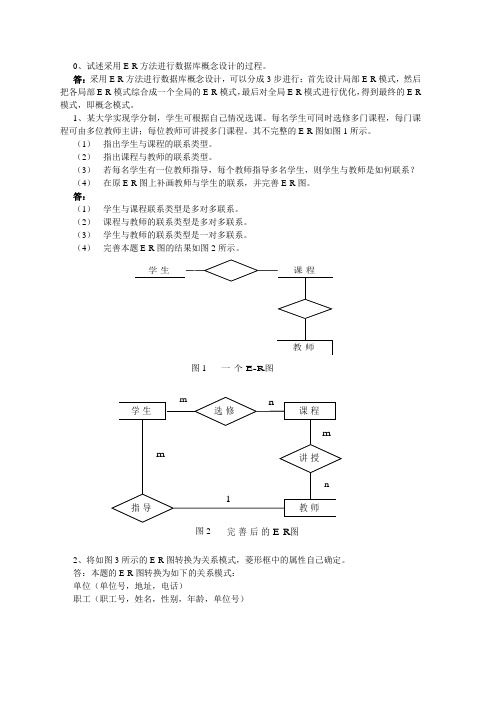

0、试述采用E-R方法进行数据库概念设计的过程。
答：采用E-R方法进行数据库概念设计，可以分成3步进行：首先设计局部E-R模式，然后把各局部E-R模式综合成一个全局的E-R模式，最后对全局E-R模式进行优化，得到最终的E-R 模式，即概念模式。
1、某大学实现学分制，学生可根据自己情况选课。
每名学生可同时选修多门课程，每门课程可由多位教师主讲；每位教师可讲授多门课程。
其不完整的E-R图如图1所示。
（1）指出学生与课程的联系类型。
（2）指出课程与教师的联系类型。
（3）若每名学生有一位教师指导，每个教师指导多名学生，则学生与教师是如何联系？（4）在原E-R图上补画教师与学生的联系，并完善E-R图。
答：（1）学生与课程联系类型是多对多联系。
（2）课程与教师的联系类型是多对多联系。
（3）学生与教师的联系类型是一对多联系。
（4）完善本题E-R图的结果如图2所示。
2、将如图3所示的E-R图转换为关系模式，菱形框中的属性自己确定。
答：本题的E-R图转换为如下的关系模式：单位（单位号，地址，电话）职工（职工号，姓名，性别，年龄，单位号）3、假定一个部门的数据库包括以下信息：（1）职工的信息：职工号、姓名、地址和所在部门。
（2）部门的信息：部门所有职工、部门名、经理和销售的产品。
（3）产品的信息：产品名、制造商、价格、型号及产品的内部编号。
（4）制造商的信息：制造商名称、地址、生产的产品名和价格。
试画出这个数据库的E-R图。
答：本题对应的E-R图如图4所示。
4、某医院病房计算机管理中心需要如下信息：科室：科名、科地址、科电话、医生姓名病房：病房号、床位号、所属科室名医生：姓名、职称、所属科室名、年龄、工作证号病人：病历号、姓名、性别、诊断、主管医生、病房号其中，一个科室有多少个病房、多少个医生，一个病房只能属于一个科室，一个医生只属于一个科室，但可负责多个病人的诊治，一个病人的主管医生只有一个。
完成如下设计：（1）设计该计算机管理系统的E-R图（2）将该E-R图转换为关系模式结构。
7、一个图书馆借阅管理数据库要求提供下述服务：（１）可随时查询书库中现有书籍的品种、数量与存放位置。
所有各类书籍均可由书号惟一标识。
（２）可随时查询书籍借还情况，包括借书人单位、姓名、借书证号、借书日期和还书日期。
我们约定：任何人可借多种书，任何一种书可为多个人所借，借书证号具有惟一性。
（３）当需要时，可通过数据库中保存的出版社的电报编号、电话、邮编及地址等信息下相应出版社增购有关书籍。
我们约定，一个出版社可出版多种书籍，同一本书仅为一个出版社出版，出版社名具有惟一性。
根据以上情况和假设，试作如下设计：（１）构造满足需求的Ｅ-Ｒ图。
（２）转换为等价的关系模式结构。
答：（１）满足上述需求的Ｅ-Ｒ图如图11所示。
（２）转换为等价的关系模式结构如下：借书人（借书证号，姓名，单位）图书（书号，书名，数量，位置，出版社名）出版社（出版社名，电报编号，电话可，邮编，地址）借阅（借书证号，书号，借书日期，还书日期）8、工厂（包括厂名和厂长名）需建立一个管理数据库存储以下信息：（１）一个工厂内有多个车间，每个车间有车间号、车间主任姓名、地址和电话。
（２）一个车间有多个工人，每个工人有职工号、姓名、年龄、性别和工种。
（３）一个车间生产多种产品，产品有产品号和价格。
（４）一个车间生产多种零件，一个零件也可能为多个车间制造。
零件有零件号、重量和价格。
（５）一个产品由多种零件组成，一种零件也可装配出多种产品。
（６）产品与零件均存入仓库中。
（７）厂内有多个仓库，仓库有仓库号、仓库主任姓名和电话。
试：（１）画出该系统的Ｅ-Ｒ图。
（２）给出相应的关系模式。
（３）画出该系统的层次模式图。
答：（１）该系统的Ｅ-Ｒ图如图12所示。
各实体的属性为：工厂：厂名、厂长姓名车间：车间号、车间主任姓名、地址、电话工人：职工号、姓名、年龄、性别、工种仓库：仓库号、仓库主任姓名、电话零件：零件号、重量、价格产品：产品号、价格（２）相应的关系模式如下：工厂（厂名、厂长姓名）车间（车间号、车间主任姓名、地址、电话、厂名）工人（职工号、姓名、年龄、性别、工种、车间号）仓库（仓库号、仓库主任姓名、电话、长名）产品（产品号、价格、车间号、仓库号）零件（零件号、重量、价格、仓库号）制造（车间号、零件号）（３）该系统的层次模型图如图13所示。
7、一个图书馆借阅管理数据库要求提供下述服务：（１）可随时查询书库中现有书籍的品种、数量与存放位置。
所有各类书籍均可由书号惟一标识。
（２）可随时查询书籍借还情况，包括借书人单位、姓名、借书证号、借书日期和还书日期。
我们约定：任何人可借多种书，任何一种书可为多个人所借，借书证号具有惟一性。
（３）当需要时，可通过数据库中保存的出版社的电报编号、电话、邮编及地址等信息下相应出版社增购有关书籍。
我们约定，一个出版社可出版多种书籍，同一本书仅为一个出版社出版，出版社名具有惟一性。
根据以上情况和假设，试作如下设计：（１）构造满足需求的Ｅ-Ｒ图。
（２）转换为等价的关系模式结构。
答：（１）满足上述需求的Ｅ-Ｒ图如图11所示。
（２）转换为等价的关系模式结构如下：借书人（借书证号，姓名，单位）图书（书号，书名，数量，位置，出版社名）出版社（出版社名，电报编号，电话可，邮编，地址）借阅（借书证号，书号，借书日期，还书日期）8、工厂（包括厂名和厂长名）需建立一个管理数据库存储以下信息：（１）一个工厂内有多个车间，每个车间有车间号、车间主任姓名、地址和电话。
（２）一个车间有多个工人，每个工人有职工号、姓名、年龄、性别和工种。
（３）一个车间生产多种产品，产品有产品号和价格。
（４）一个车间生产多种零件，一个零件也可能为多个车间制造。
零件有零件号、重量和价格。
（５）一个产品由多种零件组成，一种零件也可装配出多种产品。
（６）产品与零件均存入仓库中。
（７）厂内有多个仓库，仓库有仓库号、仓库主任姓名和电话。
试：（１）画出该系统的Ｅ-Ｒ图。
（２）给出相应的关系模式。
（３）画出该系统的层次模式图。
答：（１）该系统的Ｅ-Ｒ图如图12所示。
各实体的属性为：工厂：厂名、厂长姓名车间：车间号、车间主任姓名、地址、电话工人：职工号、姓名、年龄、性别、工种仓库：仓库号、仓库主任姓名、电话零件：零件号、重量、价格产品：产品号、价格（２）相应的关系模式如下：工厂（厂名、厂长姓名）车间（车间号、车间主任姓名、地址、电话、厂名）工人（职工号、姓名、年龄、性别、工种、车间号）仓库（仓库号、仓库主任姓名、电话、长名）产品（产品号、价格、车间号、仓库号）零件（零件号、重量、价格、仓库号）制造（车间号、零件号）（３）该系统的层次模型图如图13所示。
数据库E-R图
数据项和数据结构：
用户信息（密码，用户名，主管理员）；
学生档案信息（学号，姓名，性别，班级，出生年月，家庭住址，所在院系，入学时间，备注）；
班级设置信息（年级，班级，教室，年制，专业，学生总体，班主任，备注）；
院系信息（院系名称，设有专业，院系人数，所有班级）；
寝室信息（公寓楼号，寝室门牌号，寝室成员及数目，所缴费用）
数据库概念结构设计：
在得到数据项和数据结构以后，就可以设计出用户需求的各种实体，以及他们之间的关系，为逻辑设计打下基础。
实体有：用户实体、学生实体、班级实体、院系实体、寝室实体。
1、用户实体E-R图：
用户信息
用户名用户密
码主管理员
2、学生实体E-R图：
3、班级实体E-R图：
4、院系实体E-R图：
5、寝室实体E-R图：
6、实体之间的关系E-R图：。
教学管理系统一、系统功能需求学校教务管理系统是针对学校的大量信息处理工作而开发的管理软件，完成的主要功能如下：(1）学生基本信息管理:能够对学生基本信息进行输入、删除、修改。
学生基本信息包括: 学号、姓名、性别、出生日期、入学成绩、所在系号。
（2) 系部基本信息管理：系部的基本信息输入、修改、删除。
系部基本信息包括:系号、系名称、系的简介.（3）课程信息管理：课程信息的输入、修改、删除。
课程信息包括：课程号、课程名称、任课教师号、学时、学分、上课时间、上课地点、考试时间。
（4）教职工信息管理:教职工信息的输入、修改、删除。
教职工信息包括:职工号、姓名、性别、出身年月、所在系号、职称、技术专长.(5）选课管理：学号、学生、课程号、课程名称、上课教师姓名、系号每学期所选课程的学分不能超过15分。
学生可以同时选修一门或多门课程.可以同时为多个学生选修某一门或某几门课程。
可以删除和修改选课信息。
（6）成绩管理可以按课程输入和修改成绩,也可以按学生输入和修改成绩.（7) 信息查询可以按学号、姓名、系号查询学生基本信息.可以按职工号、姓名、系号查询教职工基本信息。
可以按系号、系名称查询系的基本信息。
可以按课程号、课程名称、上课教师姓名查询课程基本信息。
按学号、课程号、课程名称、上课教师姓名、系号查询学生成绩，内容包括课程基本情况。
若查询涉及多门课程,则按课程分组。
每门课程按总评成绩从高分到低分给出选修该门课程的所有学生的成绩（平时成绩、考试成绩和总评成绩）。
（8）统计报表a、成绩报表:内容包括课程基本信息（课程号、课程名称、任课教师号、学时、学分）,选课学生名单（学号、姓名、性别），每个学生的平时成绩、考试成绩和总评成绩。
能按课程号、课程名称、教师姓名输出对应课程的成绩报表.b、能够根据课程、授课教师统计成绩〉=90分、>=80分、>=70分、〉=60分及不及格学生的人数及比例。
二、任务描述1、根据需求描述，完成数据概念模型设计,画出E—R图；2、优化E-R图，给出数据逻辑模型；3、将逻辑模型转换成物理模型并创建数据库和数据表.要求数据表能尽量实现数据完整性要求.4、根据需要,创建适当的索引。
需求分析说明书考务管理系统∙数据项；∙数据结构；∙数据流；∙数据存储；∙数据处理。
数据项以“学号”为例说明如下。
○1数据项名：学号。
○2含义说明：唯一标识一个学生，定义成字符型。
○3别名：sno。
○4类型：字符型。
○5长度：12。
○6取值范围：201_110_0000---201_110_0999。
○7取值含义：201_是入学年份，1105是学院编号，后四位按顺序编号。
数据项还有：姓名、专业、班级、性别、课程名等1）数据结构①数据结构名：学生：含义说明：学生选课系统的主体数据结构，定义了一个学生的有关信息。
组成：{学号、姓名、专业、班级、课程名}。
②数据结构名：考试：含义说明：考试安排系统的主体数据结构，定义了考试的有关信息。
组成：{考试编号、考场号、课程编号、日期、时长、学号、座位号}。
③数据结构名：教师：组成：{教工号、教师姓名、职称、专业名称、课程编号、联系电话、考场号}。
④数据结构名：班级：组成：{班级名称、专业编号、人数、班主任}。
⑤数据结构名：课程：组成：{课程号、课程名、修读方式、所占学分}。
⑥数据结构名：专业：组成：{专业编号、专业名称、专业主任}。
⑦数据结构名：成绩：组成：{学号、课程编号、姓名、所占学分、课程成绩}。
2）数据流以“考试”为例说明如下。
数据流：考试。
说明：考试的各类信息。
数据流来源：学生。
数据流去处：处理逻辑“考试安排表”。
组成：{考试编号、课程名、日期、时长、考场号、座位号、学号}。
平均流量：100/天高峰流量：15000/天3）数据存储以“教师监考表”为例说明如下。
数据存储：教师监考表。
说明：记录监考的基本信息。
组成：学生数据结构。
数据量：{平均流量：100/天，高峰流量：15000/天}存取方式：随机存取。
数据存储还有：考生考试表、专业组成表、学生修读表、班级组成表、学生专业表、课程开放表。
4）数据处理以“考试查询”为例说明如下。
处理过程：考试查询。
说明：接收到各个专业的考试信息以及安排。
实体：学生；课程；教师；宿舍；成绩；班级；奖励或处罚；联系方式；活动；
班费；班委会；教室；管理员
班级信息表（班级编号，所属专业，辅导员）；
PK=班级编号 NOT NULL
学生信息表（学号，姓名，籍贯，性别，出生日期，家庭地址，政治面貌）；
PK=学号 NOT NULL
课程信息表（课程编号，课程名称，任课老师，课时，学分）；
PK=课程编号 NOT NULL
教师信息表（教工号，姓名，性别，职称，家庭住址）；
宿舍信息表(宿舍编号，宿舍类型，宿舍是否采光）；
PK=宿舍编号 NOT NULL
成绩信息表（课程名称，课程编号，分数）
奖励或处罚（奖励，处罚，时间，原因）
联系方式表（手机号，QQ号，微信号，邮箱，固定电话）
活动表（活动类型，参与人数，活动名称，活动时间）
班费表（上交金额，收取人名字，上交时间）
班委会（学号，姓名，职务，性别）
教室表（教室编号，最大容纳数，教室类型）
管理员（账号，密码，权限）
综合图1
综合图2
学生（学号，姓名，籍贯，性别，出生日期，家庭地址，政治面貌）；
活动表（活动类型，参与人数，活动名称，活动时间）
班费表（上交金额，收取人名字，上交时间）
班委会（学号，姓名，职务，性别）
教室表（教室编号，最大容纳数，教室类型）
管理员（账号，密码，权限）
班级信息表（班级编号，所属专业，辅导员）；
课程信息表（课程编号，课程名称，任课老师，课时，学分）；
教师信息表（教工号，姓名，性别，职称，家庭住址）；
宿舍信息表(宿舍编号，宿舍类型，宿舍是否采光）；、
成绩信息表（课程名称，课程编号，分数）
奖励或处罚（奖励，处罚，时间，原因）。
ER图练习题1、某大学实现学分制，学生可根据自己情况选课。
每名学生可同时选修多门课程，每门课程可由多位教师主讲；每位教师可讲授多门课程。
其不完整的E-R图如图1所示。
（1）指出学生与课程的联系类型。
（2）指出课程与教师的联系类型。
（3）若每名学生有一位教师指导，每个教师指导多名学生，则学生与教师是如何联系？（4）在原E-R图上补画教师与学生的联系，并完善E-R图。
答：（1）学生与课程联系类型是多对多联系。
（2）课程与教师的联系类型是多对多联系。
（3）学生与教师的联系类型是一对多联系。
（4）完善本题E-R图的结果如图2所示。
2、将如图3所示的E-R图转换为关系模式，菱形框中的属性自己确定。
答：本题的E-R图转换为如下的关系模式：单位（单位号，地址，电话）职工（职工号，姓名，性别，年龄，单位号）3、假定一个部门的数据库包括以下信息：（1）职工的信息：职工号、姓名、地址和所在部门。
（2）部门的信息：部门所有职工、部门名、经理和销售的产品。
（3）产品的信息：产品名、制造商、价格、型号及产品的内部编号。
（4）制造商的信息：制造商名称、地址、生产的产品名和价格。
试画出这个数据库的E-R图。
答：本题对应的E-R图如图 4所示。
4、某医院病房计算机管理中心需要如下信息：科室：科名、科地址、科电话、医生姓名病房：病房号、床位号、所属科室名医生：姓名、职称、所属科室名、年龄、工作证号病人：病历号、姓名、性别、诊断、主管医生、病房号其中，一个科室有多少个病房、多少个医生，一个病房只能属于一个科室，一个医生只属于一个科室，但可负责多个病人的诊治，一个病人的主管医生只有一个。
完成如下设计：（1）设计该计算机管理系统的E-R图（2）将该E-R图转换为关系模式结构。
（3）指出转换结果中每个关系模式的候选码。
答：（1）本题的E-R图如图5所示。
（2）对应的关系模式结构如下：科室（科名，科地址，科电话）病房（病房号，床位号，科室名）医生（工作证号，姓名，职称，科室名，年龄）病人（病历号，姓名，性别，主管医生，病房号）（3）每个关系的候选码如下：科室的候选码是科名。
7、一个图书馆借阅管理数据库要求提供下述服务：（１）可随时查询书库中现有书籍的品种、数量与存放位置。
所有各类书籍均可由书号惟一标识。
（２）可随时查询书籍借还情况，包括借书人单位、姓名、借书证号、借书日期和还书日期。
我们约定：任何人可借多种书，任何一种书可为多个人所借，借书证号具有惟一性。
（３）当需要时，可通过数据库中保存的出版社的电报编号、电话、邮编及地址等信息下相应出版社增购有关书籍。
我们约定，一个出版社可出版多种书籍，同一本书仅为一个出版社出版，出版社名具有惟一性。
根据以上情况和假设，试作如下设计：（１）构造满足需求的Ｅ-Ｒ图。
（２）转换为等价的关系模式结构。
答：（１）满足上述需求的Ｅ-Ｒ图如图11所示。
（２）转换为等价的关系模式结构如下：借书人（借书证号，姓名，单位）图书（书号，书名，数量，位置，出版社名）出版社（出版社名，电报编号，电话可，邮编，地址）借阅（借书证号，书号，借书日期，还书日期）8、工厂（包括厂名和厂长名）需建立一个管理数据库存储以下信息：（１）一个工厂内有多个车间，每个车间有车间号、车间主任姓名、地址和电话。
（２）一个车间有多个工人，每个工人有职工号、姓名、年龄、性别和工种。
（３）一个车间生产多种产品，产品有产品号和价格。
（４）一个车间生产多种零件，一个零件也可能为多个车间制造。
零件有零件号、重量和价格。
（５）一个产品由多种零件组成，一种零件也可装配出多种产品。
（６）产品与零件均存入仓库中。
（７）厂内有多个仓库，仓库有仓库号、仓库主任姓名和电话。
试：（１）画出该系统的Ｅ-Ｒ图。
（２）给出相应的关系模式。
（３）画出该系统的层次模式图。
答：（１）该系统的Ｅ-Ｒ图如图12所示。
各实体的属性为：工厂：厂名、厂长姓名车间：车间号、车间主任姓名、地址、电话工人：职工号、姓名、年龄、性别、工种仓库：仓库号、仓库主任姓名、电话零件：零件号、重量、价格产品：产品号、价格（２）相应的关系模式如下：工厂（厂名、厂长姓名）车间（车间号、车间主任姓名、地址、电话、厂名）工人（职工号、姓名、年龄、性别、工种、车间号）仓库（仓库号、仓库主任姓名、电话、长名）产品（产品号、价格、车间号、仓库号）零件（零件号、重量、价格、仓库号）制造（车间号、零件号）（３）该系统的层次模型图如图13所示。
