学生成绩管理系统ER图+流程图+组织结构图-课程设计学生成绩管理系统分析与设计一、系统概述1。

1、现状分析目前在中小学中,学生的成绩管理主要以班级为单位，由各班班主任以表格的形式直接输入电脑中，故就整个学校而言对于学生成绩的管理较为分散，涉及的人员较多且不利于相关的统计工作,学生的成绩信息也得不到长久的保存。

现行系统业务流程图如下：1。

2、系统目标总体目标:实现学校对所有班级、学生的成绩信息进行系统的管理，便于操作，便于查询。

具体目标：1、管理员能够方便地对信息进行添加、编辑、删除、查询等操作。

2、教务人员可以方便地查询所需的成绩信息，并得到相应的统计报表。

3、简化现有系统的流程，使之更加便捷、高效。

1。

3、系统开发方法客户端采用Visual ,后台采用SQL server 2000。

1。

4、开发计划1、初步调查:以询问、查询资料的形式，对学校现行的学生成绩管理方式进行调查，确定现行方式所存在的问题以及相关需求并进行分析。

2、可行性分析:根据初步调查的情况,从技术上、经济上、管理上进行开发的可能性和必要性分析。

3、详细调查：详细了解情况并绘制组织结构图和业务流程图.4、系统的设计:根据对所调查情况的分析,进行系统的各种设计。

二、系统分析2.1、系统需求分析功能需求简述:为了掌握学生的各门课程的成绩情况,将信息保存在一个本地的数据库中，并通过一定的统计功能，实现对全部学生成绩的统计分析,满足教务人员对成绩信息的管理和查询需求,提供一个电子化的成绩管理平台. 系统目标：对于本系统，我们需要实现以下一些基本功能:1、掌握每位学生每一门课程的成绩信息，并记录在数据库中.2、可以按不同的方式对成绩进行管理（1）、按课程，对学习每门课程的每位学生进行添加、删除和修改。

(2）、按学生，对每位学生学习的每门课程的成绩进行添加、删除和修改。

3、可以针对不同的需求，提供相关的报表打印功能. 2。

2、业务流程分析2。

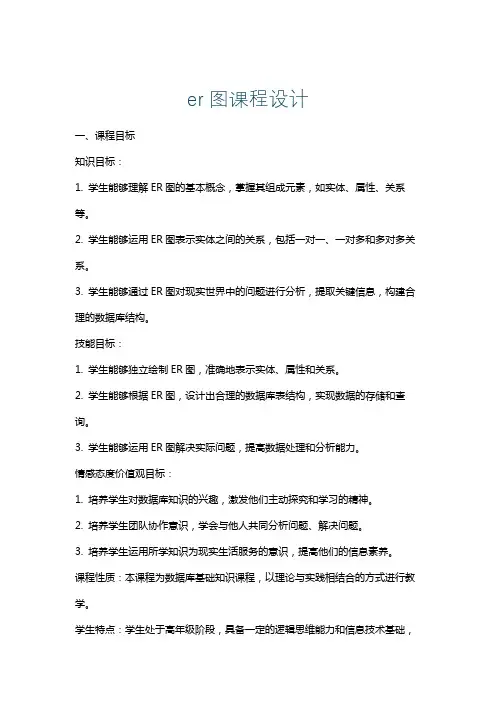

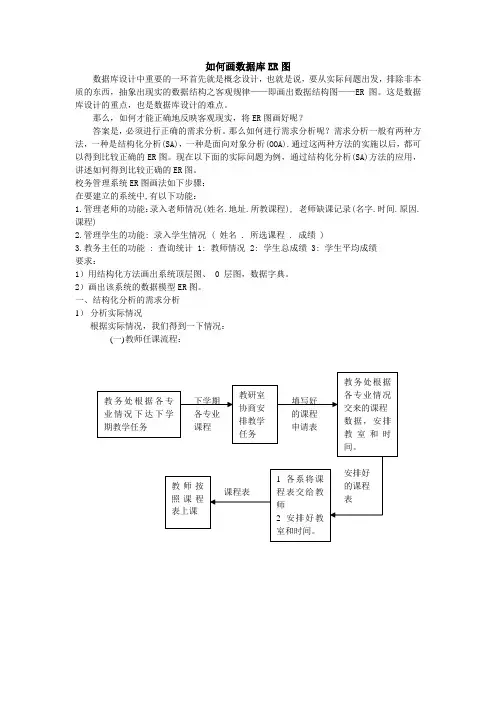

er图课程设计一、课程目标知识目标：1. 学生能够理解ER图的基本概念，掌握其组成元素，如实体、属性、关系等。

2. 学生能够运用ER图表示实体之间的关系，包括一对一、一对多和多对多关系。

3. 学生能够通过ER图对现实世界中的问题进行分析，提取关键信息，构建合理的数据库结构。

技能目标：1. 学生能够独立绘制ER图，准确地表示实体、属性和关系。

2. 学生能够根据ER图，设计出合理的数据库表结构，实现数据的存储和查询。

3. 学生能够运用ER图解决实际问题，提高数据处理和分析能力。

情感态度价值观目标：1. 培养学生对数据库知识的兴趣，激发他们主动探究和学习的精神。

2. 培养学生团队协作意识，学会与他人共同分析问题、解决问题。

3. 培养学生运用所学知识为现实生活服务的意识，提高他们的信息素养。

课程性质：本课程为数据库基础知识课程，以理论与实践相结合的方式进行教学。

学生特点：学生处于高年级阶段，具备一定的逻辑思维能力和信息技术基础，对新鲜事物充满好奇心。

教学要求：教师应注重启发式教学，引导学生主动思考，培养学生的实际操作能力，关注学生的个体差异，提高教学质量。

通过本课程的学习，使学生能够掌握ER图的知识，为后续数据库学习打下坚实基础。

二、教学内容1. 引入ER图概念，介绍其基本组成元素：实体、属性、键、关系以及约束。

- 教材章节：第三章 数据模型与ER图2. 详细讲解一对一、一对多和多对多关系的表示方法，并通过实例进行演示。

- 教材章节：第三章 数据模型与ER图3. 指导学生绘制简单的ER图，学会将现实世界问题转化为ER模型。

- 教材章节：第三章 数据模型与ER图；第四章 ER图的设计与应用4. 讲解如何根据ER图设计数据库表结构，包括表的设计、字段的定义以及关系约束的设置。

- 教材章节：第四章 ER图的设计与应用；第五章 数据库设计5. 分析实际案例，让学生通过小组合作，运用ER图对问题进行数据库设计。

- 教材章节：第五章 数据库设计；第六章 数据库应用案例6. 安排课堂练习，让学生巩固所学知识，提高实际操作能力。

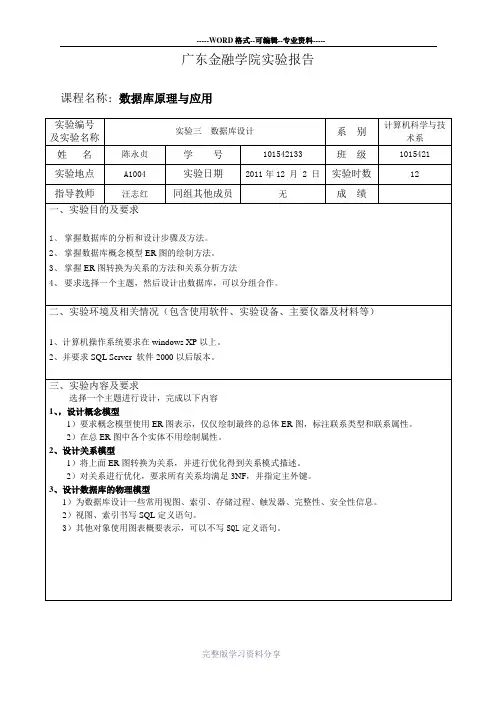

成绩：__________《数据库原理及应用》课程设计课题数据库课程设计之学生管理系统班级学号姓名指导教师2012 年 6 月 25 日—2012年 6 月 29 日前言 (3)概述 (3)项目背景 (3)编写目的 (3)定义 (4)开发环境 (4)需求分析 (5)问题陈述 (5)功能需求 (5)运行需求 (5)数据流图 (6)存储说明 (9)数据字典 (10)概念结构设计 (14)逻辑结构设计 (17)软件功能设计 (22)代码设计和界面设计 (25)小结................................................................................................ 错误!未定义书签。

参考文献........................................................................................ 错误!未定义书签。

附录................................................................................................ 错误!未定义书签。

网络的兴起和巨大发展对人们的生活方式产生了深远的改变，通过互联网络，人们获得了一个更加便捷更加广阔的获取有用信息的途径，人们可以足不出户坐在电脑前便可以做很多事情。

而数据库系统的不断发展与完善，则让互联网络在人们生活中的应用如虎添翼，因为随着越来越多的人认识到WEB网络给我们日常生活带来的巨大便利，WEB 应用的用户也在爆炸式增长，在方便我们生活的同时，许多问题也接踵而至，越来越庞大的数据量让工作人员不堪重负，无论在建立数据库和维护数据库方面，近几个月来，CSDN、天涯等知名IT企业相继出现数据库信息泄露事件向我们昭示了数据库安全方面所面临的严峻挑战。

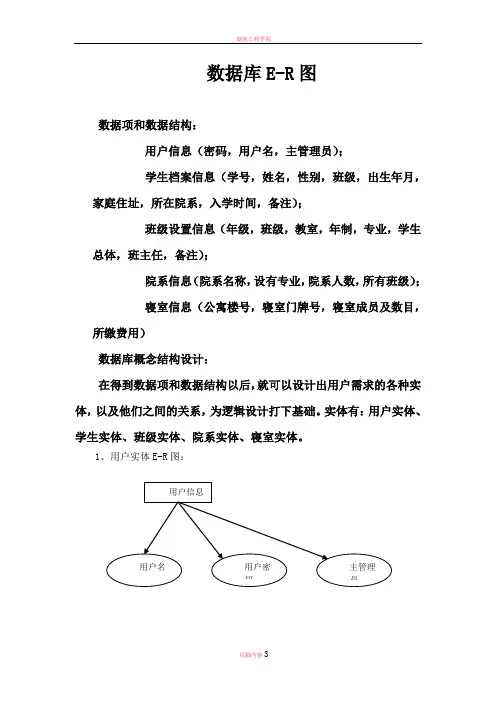

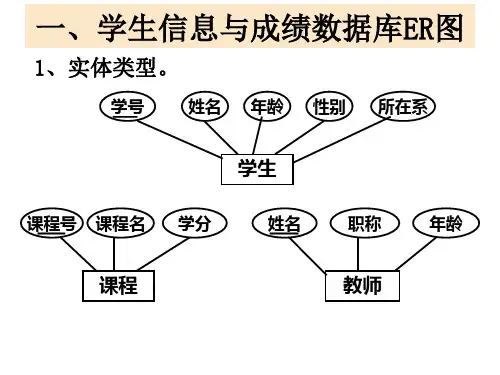

数据库E-R图
数据项和数据结构：
用户信息（密码，用户名，主管理员）；
学生档案信息（学号，姓名，性别，班级，出生年月，家庭住址，所在院系，入学时间，备注）；
班级设置信息（年级，班级，教室，年制，专业，学生总体，班主任，备注）；
院系信息（院系名称，设有专业，院系人数，所有班级）；
寝室信息（公寓楼号，寝室门牌号，寝室成员及数目，所缴费用）
数据库概念结构设计：
在得到数据项和数据结构以后，就可以设计出用户需求的各种实体，以及他们之间的关系，为逻辑设计打下基础。

实体有：用户实体、学生实体、班级实体、院系实体、寝室实体。

1、用户实体E-R图：
用户信息
用户名用户密
码主管理员
2、学生实体E-R图：
3、班级实体E-R图：
4、院系实体E-R图：
5、寝室实体E-R图：
6、实体之间的关系E-R图：。

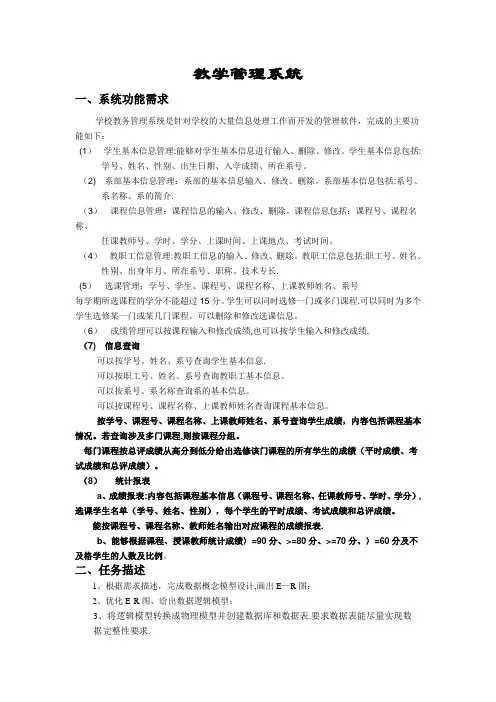

教学管理系统一、系统功能需求学校教务管理系统是针对学校的大量信息处理工作而开发的管理软件，完成的主要功能如下：(1）学生基本信息管理:能够对学生基本信息进行输入、删除、修改。
