移动基站外部告警

1 橙白
开关量输入1＋12对绞2 橙
开关量输入1－（GND ）12对绞3 绿白
开关量输入2＋36对绞6 绿
开关量输入2－（GND ）36对绞4 蓝开关量输入3－（GND ）45对绞5 蓝白
开关量输入3＋45对绞7 棕白
开关量输入4＋78对绞8 棕
开关量输入4－（GND ）78对绞1 橙白
开关量输入1＋12对绞2 橙
开关量输入1－（GND ）12对绞3 绿白
开关量输入2＋36对绞6 绿
开关量输入2－（GND ）36对绞4 蓝开关量输入3－（GND ）45对绞5 蓝白
开关量输入3＋45对绞7 棕白
开关量输入4＋78对绞8 棕开关量输
入4－
（GND ）78对绞
BBU 和DDF 的对应关系
UEIU EXT-ALM 0
(对应右图兰色线
缆）
EXT-ALM1
(对应右图绿色线
缆）
B1空调防盗告警
B2
B3交流电停电告警
B4
A2开关电源故障
A1
A4直流电压低
A3
A5交流输入中断
A6
A7门禁系统告警
A8。

第15路开关量告警 15 16 第16路开关量告警 第17路开关量告警 17 18 第18路开关量告警 19 第19路开关量告警 20 第20路开关量告警

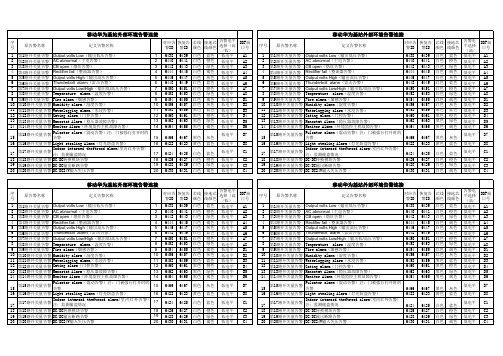

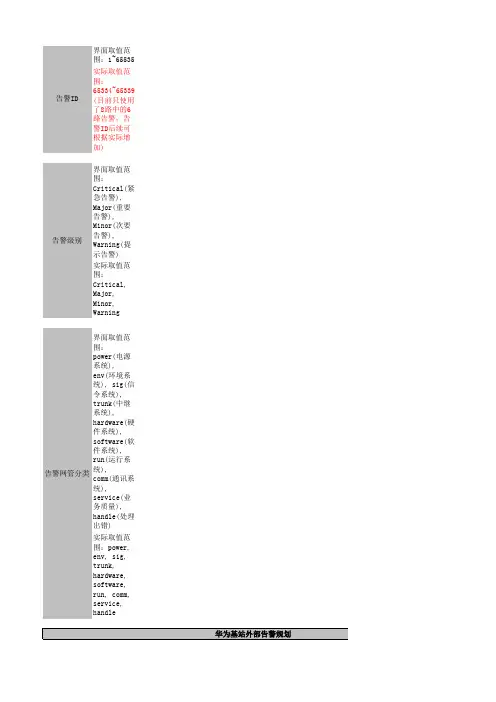

移动华为基站外部环境告警连接
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 原告警名称 第1路开关量告警 第2路开关量告警 第3路开关量告警 第4路开关量告警 第5路开关量告警 第6路开关量告警 第7路开关量告警 第8路开关量告警 第9路开关量告警 第10路开关量告警 第11路开关量告警 第12路开关量告警 第13路开关量告警 第14路开关量告警 定义告警名称 Output volts Low（输出低压告警） AC abnormal（主电告警） CB open（熔丝告警） Rectifier fail（整流器告警） Output volts High（输出高压告警） Thunderbolt alarm （雷击告警） Output volts Low/High（输出低/高压告警） Temperature alarm（温度告警） Fire alarm（烟感告警） Humidity alarm（湿度告警） Waterlogging alarm（水浸告警） Gating alarm（门控告警） Manostat Alarm（稳压器故障告警） Monitor Alarm（环境监控主机故障告警） Pulsator alarm （震动告警）注：门被强行打开时的 告警 Light stealing Alarm（灯光防盗告警） Indoor intaraed theftrood alarm( 室 内红 外告 警 ) 注：监测偷盗情况 DC/DC转换模块告警 DC/DC输出断路告警 DC/DC24V输入失压告警 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 告警电平 对应告 恢复告 芯线 接地芯 DDF端 选择（高/ 警ID 警ID 颜色 线颜色 口号 低） 6438 6439 白色 蓝色 低电平 A1 6440 6441 白色 橙色 低电平 A2 6442 6443 白色 绿色 低电平 A3 6444 6445 白色 褐色 低电平 A4 6446 6447 白色 灰色 低电平 A5 6448 6449 红色 蓝色 低电平 A6 6450 6451 红色 橙色 低电平 A7 6452 6453 红色 绿色 低电平 A8 6454 6455 红色 褐色 低电平 B1 6456 6457 红色 灰色 低电平 B2 6458 6459 黑色 蓝色 低电平 B3 6460 6461 黑色 橙色 低电平 B4 6462 6463 黑色 绿色 低电平 B5 6464 6465 黑色 褐色 低电平 B6 6466 6422 6424 6426 6428 6430 6467 6423 6425 6427 6429 6431 黑色 黄色 白色 白色 白色 白色 灰色 蓝色 蓝色 橙色 绿色 褐色 低电平 低电平 低电平 低电平 低电平 低电平 B7 B8 C1 C2 C3 C4 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 原告警名称 第1路开关量告警 第2路开关量告警 第3路开关量告警 第4路开关量告警 第5路开关量告警 第6路开关量告警 第7路开关量告警 第8路开关量告警 第9路开关量告警 第10路开关量告警 第11路开关量告警 第12路开关量告警 第13路开关量告警 第14路开关量告警 第15路开关量告警 第16路开关量告警 第17路开关量告警 第18路开关量告警 第19路开关量告警 第20路开关量告警

警
由于BBU到RRU之间没有通过传输设备，因此判断问题只能通过上站解决，出现该告警，主要定位在
BBU侧：
1、上站检查光口收发光，光模块，光纤是否完好；
CPRI光路 问题或光 模块故障
督导+线路+ 2、检查光纤是否存在污损，是否需要清理； 施工方 3、检查BBU侧和RRU侧光模块型号是否一致，是否匹配； 4、光路处理思路如上；
GPS问题
星卡天线 故障告警
GPS问题
GPS问题
星卡锁星 不足告警
GPS问题
GPS问题
星卡时钟 输出异常
告警
GPS问题
传输光口 质量问题
传输光接 口性能恶
化告警
传输光口 质量问题
传输光口 质量问题
传输光接 口异常告
警
传输光口 质量问题
单板不在 单板不在 单板不在
位
位告警
位
BBU CPRI 光模块不 光模块/电
1、上站检查BBU侧的CPRI口光接口质量，
2、使用光功率计测量BBU到RRU之间光路衰耗问题
3、使用法兰、激光笔测试光路的通断；
CPRI光路 督导+线路+ 4、对于中间有光交设备，需要依据传输问题处理的思路进行逐级排查；
问题
施工方 5、对于任何基站故障定位，不能单看一条告警，必须依照该基站所有告警综合判断，确认根因告
1、BBU到IPRAN传输端口上的光纤接头或光模块安装松动，或光模块老化。 2.、BBU传输端口上的光纤接头不洁净，存在灰尘等异物。 3、BBU传输端口上的光模块的型号（单模/多模、速率）不匹配。 4、BBU与对端传输设备之间的光纤线路存在弯折、挤压或老化，或光纤线路过长导致光信号在长距 离传输后出现较大衰减。 5、使用光功、光笔判断BBU到IPRAN传输质量； 6、现网大部分问题是BBU到IPRAN距离太近，光功过高，需要增加光衰解决；

常见基站告警处理主要告警：常见的最多的告警是CF 2A:57,为接收通路不平衡告警，而其中绝大多数为假告警，这样的假告警对基站业务实际上是没有影响的。

对于真告警，一般都是伴随着CF 2A:8、CF 2A:33这样的告警出现，我们处理完CF 2A:8、CF 2A:33，CF 2A:57自然就跟着消除。

对于如何分辨该告警的真假，我们一般采用测相关TRX的SSI值来区分，对于假告警，我们直接修改天线在OMT中的参数，便可以消除告警。

其次CF 2A:33也出现得较多，为分集接收告警，这样的告警比较影响通话质量。

硬件故障可以引起这个告警，像2202 CDU D；2202的TRU；2206的CXU；2206的DTRU，；另外人为原因也可以造成该告警，如基站IDB数据配置错误（天线不共享却配置为共享）；将两个小区的光纤接得交叉；辅柜掉电，造成与辅柜相连天线丢失一路RX信号等。

CF 2A:57告警处理目前出现的这个告警大多为假告警如果是真告警，也多是伴随着CF 2A:33、CF 2A:8、CF 2A:9之类的告警同时出现，一般处理完这些告警，CF 2A:57的告警就会随之消除这里只说明如何处理假的CF 2A:57告警一般情况下，假的CF 2A:57在用OMT读取告警时，只有这样一条告警，如图为了确定为假告警，可对上图告警中的RX-2、RX-3对应的TRX2、TRX3进行SSI值的测试，如果SSI值都正常，则为假告警。

处理过程打开OMT，选择Radio－>在对应小区上点右键－> Define－>Antenna Supervision，如图选择Antenna Supervision后，出现下图这些参数的意思为：在1440分钟的统计周期内，两路RX信号如果有（达到或超过）7000个不平衡度为（达到或者超过)6db的通话采样，就会出现CF 2A：57告警。

因为是假告警，可以调整参数来消除它：将6db－>12db1440分钟－>100分钟7000次－>18000次点OK后，将基站复位重起后，告警消失。

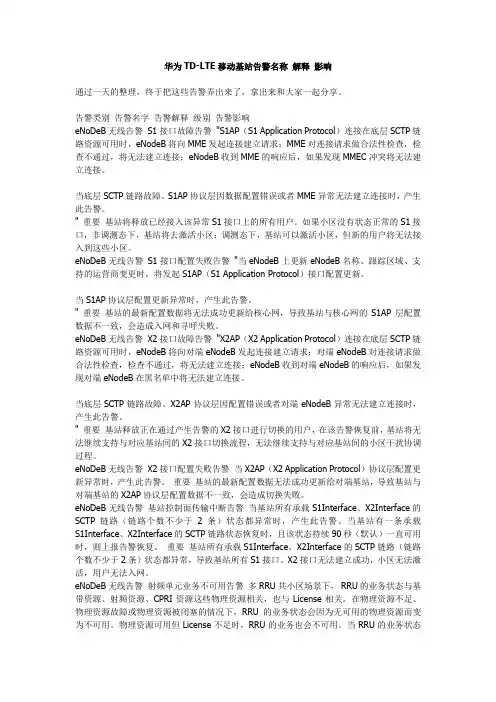

华为TD-LTE移动基站告警名称解释影响通过一天的整理，终于把这些告警弄出来了，拿出来和大家一起分享。

告警类别告警名字告警解释级别告警影响eNoDeB无线告警S1接口故障告警"S1AP（S1 Application Protocol）连接在底层SCTP链路资源可用时，eNodeB将向MME发起连接建立请求；MME对连接请求做合法性检查，检查不通过，将无法建立连接；eNodeB收到MME的响应后，如果发现MMEC冲突将无法建立连接。

当底层SCTP链路故障、S1AP协议层因数据配置错误或者MME异常无法建立连接时，产生此告警。

" 重要基站将释放已经接入该异常S1接口上的所有用户。

如果小区没有状态正常的S1接口，非调测态下，基站将去激活小区；调测态下，基站可以激活小区，但新的用户将无法接入到这些小区。

eNoDeB无线告警S1接口配置失败告警"当eNodeB上更新eNodeB名称、跟踪区域、支持的运营商变更时，将发起S1AP（S1 Application Protocol）接口配置更新。

当S1AP协议层配置更新异常时，产生此告警。

" 重要基站的最新配置数据将无法成功更新给核心网，导致基站与核心网的S1AP层配置数据不一致，会造成入网和寻呼失败。

eNoDeB无线告警X2接口故障告警"X2AP（X2 Application Protocol）连接在底层SCTP链路资源可用时，eNodeB将向对端eNodeB发起连接建立请求；对端eNodeB对连接请求做合法性检查，检查不通过，将无法建立连接；eNodeB收到对端eNodeB的响应后，如果发现对端eNodeB在黑名单中将无法建立连接。

当底层SCTP链路故障、X2AP协议层因配置错误或者对端eNodeB异常无法建立连接时，产生此告警。

" 重要基站释放正在通过产生告警的X2接口进行切换的用户，在该告警恢复前，基站将无法继续支持与对应基站间的X2接口切换流程，无法继续支持与对应基站间的小区干扰协调过程。

常见告警故障处理及分析MOTOROLA基站的告警按故障设备可分为三类：设备告警、内部告警、外部告警。

一、设备常见告警设备告警是硬件告警最常见也是最重要的告警，告警设备一般为基站的主要器件，它的告警类型就是它的设备类型。

1. DRI 29：[Front End Processor Failure - Watchdog Timer Expired] 前端处理器故障DRI硬件故障，出现此告警时DRI可能会反复自启，可能会退服，应先reset or ins DRI应进行INS或RESET处理，若告警未消失，更换TCU。

2． DRI 40-47 ：[Channel Coder Timeslot 0（-7） Failure] 0-7时隙信道编码器失败。

M-CELL基站经常出现此类告警，应进行INS或RESET处理，不行再更换TCU900。

此告警在GSR4时出现，升级到GSR5可能会消失。

3． DRI 51 ：[Baseband Hopping TDM Link Error]基带跳频TDM链路错误。

此告警有几种可能性：TDM-Highway BUS或KSW可能有问题。

DRIM的FEP，CCDSP可能有问题。

此告警须在现场具体测试分析。

测试后判定故障点。

此告警在GSR4时出现，升级到GSR5可能会消失TDM——Time Division Multiplexing时分复用：该总线用于把来自BTS的呼叫与信令数据传送到MSC，反之亦然。

可分为两个独立的部分：交换机公共通路&出局公共通路。

交换机公共通路：处理路由到交换机的数据，数据来自外部信源 (通过E1/T1接口)或由GPROC内部产生。

出局公共通路：这是一个被交换的数据，现在被路由出BSC/RXCDR (通过E1/T1接口)或通向内部GPROC。

4. DRI 81：[Transmitter Synthesizer Failure]收发单元故障此告警为收发单元TCU故障，故障原因有可能为：-接收Calibration频点丢失-信道盘的CEB故障-射频电缆连接失败处理方法：远程ins或reset TCU,告警消失并监测；若告警未消失，更换TCU 5. DRI 86 ：[Transmitter Failure]输出功率失败，引起DRI退出服务。

设备和传输告警
138 时钟参考源异常告警
设备和传输告警
139 市电输入异常告警
设备和传输告警
140 水浸告警 141 塔放旁路告警 142 塔放运行数据异常告警 143 太阳能控制器温度异常告警 144 太阳能子阵丢失告警 145 太阳能子阵故障告警
设备和传输告警 设备和传输告警 设备和传输告警 设备和传输告警 设备和传输告警 设备和传输告警
设备和传输告警
111 射频单元IR接口异常告警
设备和传输告警
112 射频单元备电设备维护链路异常告警设备和传输告警 113 射频单元电源防雷器故障告警 设备和传输告警
114 射频单元发射通道增益异常告警
设备和传输告警
115 射频单元工作模式与单板能力不匹配告警 设备和传输告警 116 射频单元功放过流告警 117 射频单元光接口性能恶化告警 设备和传输告警 设备和传输告警
设备和传输告警
29
BBU互联端口异常告警
设备和传输告警
30
BBU互联光接口发送异常告警
设备和传输告警
31
BBU互联光模块不在位告警
设备和传输告警
32
BBU互联光模块故障告警
设备和传输告警
33
BBU互联光模块接收异常告警
设备和传输告警
34
BBU直流输出异常告警
设备和传输告警
35
CCU互联接口连线错误告警
设备和传输告警
36 37 38
CCU拓扑与配置不一致告警 CCU与BBU通信异常告警 E1/T1复帧失步告警
设备和传输告警 设备和传输告警 设备和传输告警
39
E1/T1告警指示信号告警
设备和传输告警
40 41 42

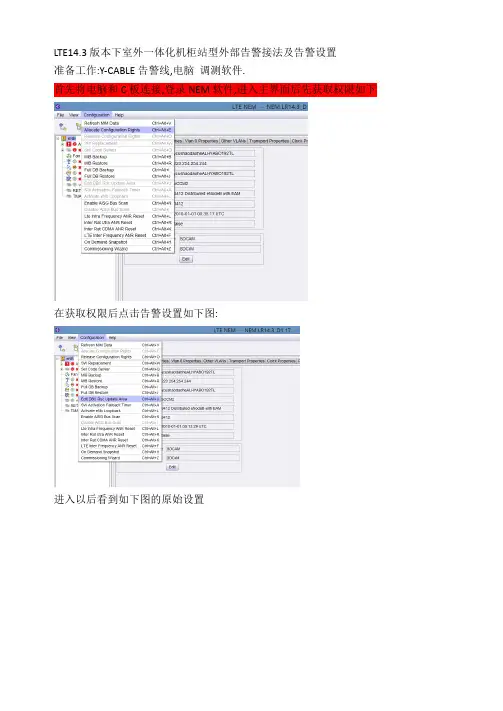

LTE14.3版本下室外一体化机柜站型外部告警接法及告警设置
准备工作:Y-CABLE告警线,电脑调测软件.
首先将电脑和C板连接,登录NEM软件,进入主界面后先获取权限如下
在获取权限后点击告警设置如下图:
进入以后看到如下图的原始设置
将Bts packaging设置更改为24, 将Alarm Schema设置更改为12 点击OK后自动应用设置,然后重启ENB:
如下图
等待基站重启完成后,在NEM软件中打开告警栏:
就可以右键点击右侧的每一条告警对其进行设置:
以上图为例:我要将告警4500014设置为交流停电,在User Label中填入AC Fail 在Connector Usage中选中Active(代表该告警启用) ,在Alarm Trigger中选中Open alarm(代表开路告警),点击OK就设置完成了.
为方便观察,可以将其他不需要的告警全部设置为inactive示例如下图
在设置好以后对基站的告警线进行更换,将原来的告警线更换为Y-CABLE告警线如下
图
注意:双头的网线接在C板上,单头的网线接在电源模块上具体电源柜的接法请参照各电源柜外部告警位置
下图是示范站的示例:
另外附一下每种颜色对应的告警码,只针对成品Y-CABLE网线:橙色对应4500010,绿色对应4500011,棕色对应4500012.需要用哪个,就在设置里将其改为ACTIVE并接入对应颜色的线.
在这里设置更改和接线就全部完成了,为验证成功与否,可以将室外电源柜的交流空开关闭,等待NEM软件的告警提示出现,然后开启交流空开,等待告警消失,如无问题,室外一体化机柜的交流停电告警就全部设置调试完成了,以后就可以在网管上检测到调试并设置好的LTE基站的交流停电告警了.。

01--半速率TCH子信道1，02--全速率TCH信道；对于SDCCH信道告 警:00～07--SDCCH子信道1～8。 第12字段:指定信道中，监测期间因故障造成的TCH或SDCCH子信道 释放占全部信道释放的比例。
12
7745告警
13
处理7745（CHANNEL FAILURE RATE ABOVE DEFINED THRESHOLD）告警的办法及建议-3
18
处理7746 (CH CONGESTION IN BTS ABOVE DEFINED THRESHOLD)告警的办法及建议-1
告警的含义:
基站中由于拥塞被拒绝信道占用的请求与所有信道请求之间的比例超出定义 的告警门限。该告警用来监控基站的话务量。
拥塞对象：
01=SDCCH 02=TCH 03=扩展小区SDCCH 04=扩展小区TCH
如果发现小区拥塞，首先要查看硬件告警，检查小区每线话务量，确定 是否基站故障导致拥塞。
对于拥塞小区解决办法只有两大类:
① 降低小区吸收的话务量。 ② 增加小区承载能力。
21
处理7746 (CH CONGESTION IN BTS ABOVE DEFINED THRESHOLD)告警的办法及建议-3
基站常见告警说明及处理
1
告警影响
在GSM网络系统中，数量最多的网元是基站，出现故障最多的也是基 站。而基站工作性能的好坏直接影响整个网络的整体质量。基站的各 种软硬件故障直接影响多项网络指标，如掉话率、接通率、载频完好 率，切换成功率及TBF掉线率等。基站在网络中起着重要的作用。网 络优化是在整个网络相对稳定的情况下进行的，因此关注基站工作状 态也是网优的日常工作之一。
9
处理7607 （TRX OPERATION DEGRADED） 告警的主要方法-2

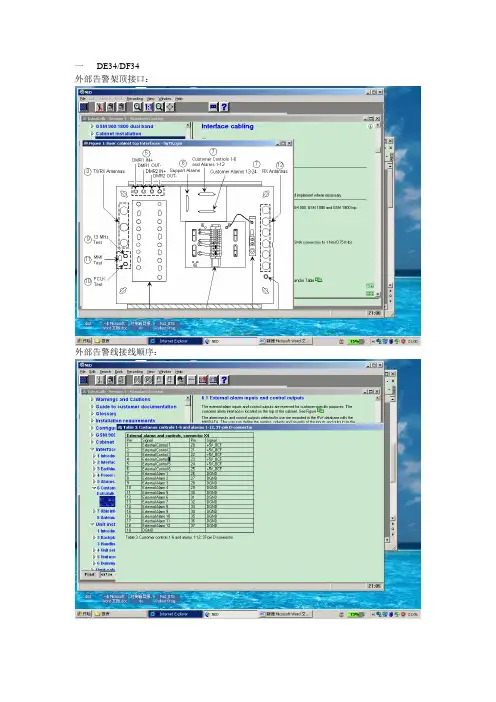

一DE34/DF34外部告警架顶接口：外部告警线接线顺序：外部告警架顶接口：外部告警线接线顺序：[GND]-E CS73094.15E CS73094.151.老式易达(ELTEK)电源柜机柜正面左上方customer connection 插头针位7（REL6）和8（COM6）2.新式易达(ELTEK)电源柜机柜正面左上方ALARM OUTPUTS &DIGITAL INPUT 插头CON2 针位20（NC）和19（COM）Flatpack2 PS system (DC power supply system,16KW,48VDC outdoor 2.0M fan cooled cabinet) 3.中恒电源柜接至倒数第4，5针:交流中断no&cMini柜中恒电源柜三metrosite外部告警线针脚位置：外部告警线线序：-爱默生 棕，黑CS73095.15边际站告警与珠江电源连接珠江电源告警信息主要由20个接线端口组成共10组告警，以下是各个告警的定义说明：1、2：电池低压3、4：交流停电5、6：熔丝熔断7、8：公共告警9、10：整流模块故障11、12：负载断13、14：负载断15、16：系统旁路告警17、18：电池高压19、20：电池故障根据珠江电源告警提供的告警定义并结合省公司要求的监控要求，有两个告警是我们要做激活的（即1、2：电池低压，3、4：交流停电）告警线为9针头珠江电源 BTS告警号线色1、2口为电池放电欠压预告警；7407 绿黑灰白3、4针为市电掉电告警7403 白橙绿白告警线为26针头珠江电源 BTS 告警号 线色1、2针为电池放电欠压预告警； 7407 绿白 灰蓝 3、4针为市电掉电告警 7403 红蓝 白蓝 以下为珠江电源的照片：1．珠江电源总体形状。

2.提供告警接口的位置接告警线位置外部告警线针脚顺序：外部告警接口：左侧的接线桩可自己手动接，一般只是接几个简单的告警，和右边的外部告警接口是起一样作用的，两边的接口不可同时都接外部监控设备，避免冲突。

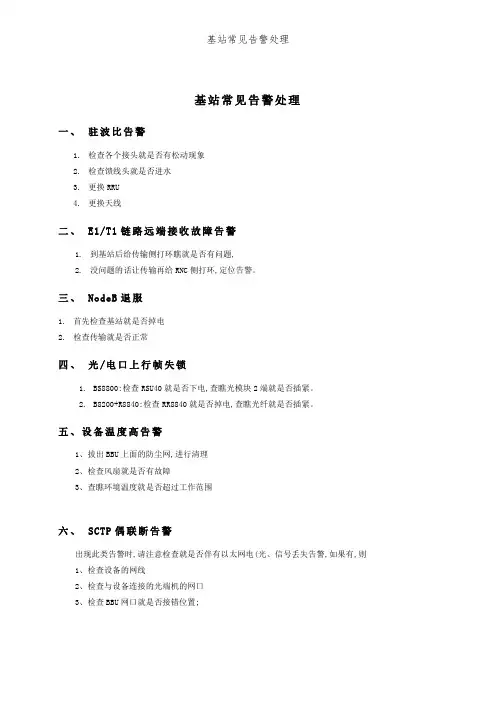

基站常见告警处理一、驻波比告警1.检查各个接头就是否有松动现象2.检查馈线头就是否进水3.更换RRU4.更换天线二、E1/T1链路远端接收故障告警1.到基站后给传输侧打环瞧就是否有问题,2.没问题的话让传输再给RNC侧打环,定位告警。

三、NodeB退服1.首先检查基站就是否掉电2.检查传输就是否正常四、光/电口上行帧失锁1.BS8800:检查RSU40就是否下电,查瞧光模块2端就是否插紧。

2.B8200+R8840:检查RR8840就是否掉电,查瞧光纤就是否插紧。

五、设备温度高告警1、拔出BBU上面的防尘网,进行清理2、检查风扇就是否有故障3、查瞧环境温度就是否超过工作范围六、SCTP偶联断告警出现此类告警时,请注意检查就是否伴有以太网电(光、信号丢失告警,如果有,则1、检查设备的网线2、检查与设备连接的光端机的网口3、检查BBU网口就是否接错位置;如果没有这个告警,只就是出现SCTP偶联断开告警,则1、检查传输的FE数据没有做2、检查传输的FE数据没有保存上,此时需要传输人员重新下载数据或重新激活相对应的以太网单板、3、检查无线与传输侧配置数据就是否一致;4、检查SCTP端口配置就是否错误七、PM电源过压告警1、检查站点提供的电源电压就是否正常,2、检查设备的PM板就是否有告警;如有告警,联系中兴技术人员判断该单板就是否损坏,就是否需要更换、八、以太网模式与对端不匹配告警1、与传输人员核对以太网的传输模式,RNC侧的模式为auto(自适应、,请传输人员对其模式进行修改、九、RRU RTWP 上报异常值1、检查天馈、线缆就是否连接好,更换损坏线缆,判断告警就是否消失2、复位RRU3、更换RRU十、BPC单板反复重起1、处理高温告警,温度正常后瞧就是否恢复2、复位或拔插单板3、更换单板十一、中继电路异常1、检查线路就是否完好,若线路毁坏则更换2M线2、通过环回判断故障位置逐步排除十二、单板电源关断(LTE)1、插拔单板;2、检查就是否存在风扇故障告警3、检查外围环境温度4、检查设备的进风口以及防尘网就是否被堵十三、网元断链告警1、检查网元到网管的通信链路2、检查配置数据错误3、检查网管自身故障4、检查基站就是否正常运行十四、RRU链路断1、检查RRU运行就是否异常;2、检查RRU与主控板之间的通讯链路就是否有故障。

基站常见的十种告警（免费）一、OML为E-U或D-U的问题在BSC或RXCDR看到此现象时，还可能看到相关的一些告警，如OML 242号告警等OML链路是OMCR到RXCDR或BSC的信令链路，可能引起此类告警的原因：①相关的MMS口退出服务；②主用MSI板没有插；③数据库中关于OML链路的定义不对；④DTE地址定义不对；⑤路由器定义不对；⑥软件进程问题二、GCLK无法锁相的问题GCLK无法锁相时会产生GCLK Failed Phase Lock的提示，并可能伴随出现4、14、13号等告警。

GLCK 的功能是使得系统与更准确的时钟同步，对于BSS来说，GCLK要与MSC的时钟同步。

时钟同步的目的是在射频部分提供±0.05ppm（ppm为百万分之一。

可能引起此类告警的原因：①因传输问题引起MMS退服；②MSI板或MMS口硬件故障（包括T43、MSI、NIU、XCDR板）；③数据库定义不合理；④GCLK 本身的问题，需要校正或更换三、DRI 12号告警此告警表示信道编码失去TRAU帧同步。

此告警一般与其它告警共同出现，会影响系统的服务（单通问题）。

此告警表明CCDSP（TCU内信道编码数字处理单元）至少与RXCDR失步1秒。

这是因为TDM链路错误使得帧失步。

可能引起此类告警的原因：①RXCDR可能出现问题。

②在切换时BSC没有把原DRI的相应CCDSP置为空闲。

此告警可能伴随着以下两个告警：[9] MSI (XCDR): TRAU Frame Synchronization Loss.[11] DRI: Channel Coder TDM Link Error.四、BSP 239号告警此告警表示GPROC的安全检测进程检测到进程错误。

可能引起此类告警的原因：①GPROC、BSP、BTP板子损坏；②被检测的GPROC、BSP、BTP软件进程出现错误；③被检测的硬件出错④GPROC没插（但数据库中作了定义）⑤从TCU到BTP的HDLC链路可能出错⑥BTP的输入输出链路出错⑦TCU的运行软件出错五、MTL告警MTL最多的告警一般为0号告警，出现此告警时MTL为D-U。

基站动环常见告警及处理FSU离线告警原因分析：1）信号差或不稳定；2）FSU设备掉电；3）无线模块硬件故障；4）FSU设备硬件故障；5）天线和无线模块连接中断，或天线丢失；6）流量卡被盗、欠费或故障。

处理办法：第一步检查供电：1）在运维监控系统检查离线站点是否有停电告警，判断是否现场停电；2）现场检查FSU指示灯不亮设备没有供电。

原因分析： FSU供电异常。

解决方案：1）检查整个基站是否停电，如停电则通知相关人员取电；2）检查FSU供电空开是否跳闸及通电线路是否正常。

第二步检查无线模块：检查无线模块指示灯都不亮或都常亮。

原因分析：无线模块供电异常或无线模块故障。

解决方案：1）无线模块供电故障，则检查给无线模块供电接线是否正常如正常，则用万用表测量给无线模块供电FSU输出端是否有12V，如没有则为FSU供电板问题，更换FSU供电板。

2）确认供电正常，则更换无线模块进行测试。

第三步FSU检查登陆FSU设备，点击设备诊断管理，若信号强度小于15，表明由信号弱引起。

解决方案：更换运营商无线模块或将天线外延（室内站放到室外，室外柜放到底部隐蔽区域或有外层保护情况下放到机柜顶部）开关电源告警1、交流输入频率过低1）原因分析：交流输入多为市电引入，出告警即市电频率超越门限告警，低于48Hz。

2）处理方法：将数字型万用表测试档位置于Hz档，再将两根表笔分别接入信号源两端，测量信号源频率值是否低于48Hz。

2、电池充电过流告警1）原因分析：当充电电流超过0.1C时可认为是过电流充电。

3、电池熔丝故障告警1）原因分析：蓄电池熔丝未连接牢固或检测线未检测到蓄电池熔丝2）处理方法：（1）检查蓄电池熔丝是否连接牢固（2）检查检测线是否和蓄电池熔丝良好接触（3）开关电源显示屏是否有熔丝告警提示（如果没有，可能是平台数据不更新导致，或者开关电源协议解析不正确）。

4、防雷器故障告警1）原因分析：防雷器本身出现破损等故障或防雷器未插紧2）处理方法：（1）防雷器本身出现破损等故障则需要更换防雷器（2）将防雷器插紧，保证接触良好（3）核实是否在交维测试时做的告警一直未消除。

1移动通信基站防盗报警系统一、概述随着中国移动通信事业的迅猛发展，移动通信基站不断增多和分布日趋广泛，基站防盗监控已成为移动通信基站的重要保障。

近年来手机用户数量的持续增长，基站的数量、分布区域不断扩大，身处城乡结合部或偏远山区的移动基站因常年无人值守成为盗窃分子的光顾之地，基站的各种附属设备如蓄电池、铁塔角钢、空调外机、铜地线（排）、馈线等设备也成了盗贼的主要偷盗目标，如果基站的附属设备发生被盗，将使基站通信设备处于高危运行状态，既严重影响通信设备的正常运行，又给运行维护部门增加大量的额外开支。

虽然移动公司一般均安装了动力监控系统和环境监控系统，但由于动力监控系统和环境监控系统主要是监控发射机工作状态、环境温湿度、电源、空调等设备的运行情况，对盗窃案发生过程中没有效果、不能及时告警，事后又无有效举证，对盗贼无法实施有力的打击，所以基站的防盗监控日显重要。

为防止基站内通信设备被盗，减轻网络维护人员的劳动力，减少各设施的重复投入，增强市场竞争力，保证移动通信网的畅通，我们设计了这套移动通信基站防盗报警系统解决方案。

二、系统简介：本方案采用基于GSM 网络平台的防盗报警系统方案，通过GSM 的语音、短信通道将各基站的告警信息（警类包括：门磁报警（出入口控制）、围墙红外告警、机房墙体及屋顶防凿振动告警、机房室内红外告警、电池被盗告警、馈线被盗告警等等；）上传到中心的相关运维人员，从而使告警信息得到及时处理，提高通信网络的可靠性。

同时，报警后，启动摄像机连续拍照通过中国移动的GPRS 数据通道上2传到中心，作为基站被盗后，警方抓盗贼的有力证据。

由此可见，这一解决方案，考虑了通信管理的各个环节，使得各项管理工作更加高效、科学，为外维人员日常的工作带来便捷和安全。

三、通信基站防盗报警系统结构图系统优势：1、报警及时、操作简单：基站被盗时，分机将报警信息第一时间通过语音和短信直接通知到相关人员，并准确告知基站位置及报警传感器名称，方便基站相关管理人员最快速度了解现场情况并赶赴现场，管理人员可通过短信远程修改和设置分机参数。

一、无线链路告警支路号0出现的主要原因： 1、基站信道与BSC之间进行信道转换过程中出现的信道状态不一致，例如TCH转换为动态PDTCH，或 者动态PDTCH转换为TCH过程会出现支路号0的告警，需要检查数据配置在主B载频是否配置了TCH信 道，如果没有配置至少配置一个。 2、部分基站重现启动后可能出现载频无线链路提示告警支路号0，建议将基站进行四级复位ห้องสมุดไป่ตู้者四 级复位后长时间不消失更换出现告警的载频。 二、无线链路告警支路号1主要原因： 1、由于频点规划不合理，出现严重干扰导致无线链路告警支路号1。 2、由于直放站故障自激产生严重频率干扰导致周边基站受干扰产生无线链路提示告警支路号1。 3、基站载频但扩容为上载频后CDU单板合路器上DUP与DCOM口直接未连接钢跳线。 4、BTS3012基站扩容载频时老双密度DTRU的TX与IN之间的连线未连接。 5、基站新DTRU单板故障后使用老DTRU单板更换后未连接TX与IN之间的射频连线。 三、无线链路告警支路号2主要原因： 1、由于主B载频故障没有及时进行主B互助。 2、小区被人工闭塞。 3、基站所属的室内分布系统无法正常工作。 4、基站下挂光线直放站、选频直放站故障。 5、载频异常吊死。 四、无线链路告警支路号3主要原因： 1、载频硬件故障。 2、射频连线错误。 3、射频连线故障。 4、室内分布系统的分路器故障。 5、室内分布系统天线故障。 6、主控单板故障导致。
告警名称
主集、分集接收通道 告警
合分路器单板类型配 置错告警
载频驻波告警
驻波一级告警 驻波二级告警
E1本地告警闪断、 LAPD-OML故障、
DFCU调谐失败
无线链路提示告警
载频数据总线告警、载 频硬件严重告警、载频 主时钟告警、载频LAPD 链路中断告警

设备外部告警设置步聚
第一步：连接EAM，在左边选项框选“Equipment/External /AuxPlugInUnit=1/XalmDeviceGroup=1/AlmDeviceSet=1然后开始定义告警内容；（如上图）
第二步：定义第1路告警，在左边复选框点“AlamDeivce=1”，（如上图）
第三步：在右边功能框点“Mo Preperties”，在图1位置选“LOCKED”；在图2位置输入所要设置外部告警的内容；
（如上图）
第四步：图3位置告警产生机制的选择：是选T rue还是选False，这要看对端设备（机房里的电源架或环境控制箱）的告警收集板所定的机制是“长开的”还是“长闭的”；我们的定义要与它对应上；（如上图）
第五步：点击右下角的“Apply”，应用所定义的外部告警；（如上图）
第六步：将图1的“LOCKED”改为“UNLOCKED”，然后再点右下角的“Apply”，至此，第1路告警的定义算完成；（如上图）
第七步：定义第2路告警，在左边复选框点“AlamDeivce=2”，然后重复以上步聚的第三到第六步，依此类推，完成全部告警的定义后创建一个CV。

WCDMA告警如下分布：
注意：1、设备外部告警OVP接线顺序（3518从右到左数4-3-1-2,8-7-6-5）
2、3418设备外部告警OVP接线顺序为：1-2-3-4-5-6-7-8..。
