基于模式识别的图像分割知识点讲解

第六章医学图像分割医学图像分割是医学图像处理和分析的关键步骤，也是其它高级医学图像分析和解释系统的核心组成部分。

医学图像的分割为目标分离、特征提取和参数的定量测量提供了基础和前提条件，使得更高层的医学图像理解和诊断成为可能。

本章首先对医学图像分割的意义、概念、分类及其研究现状进行了概述,然后分别对基于阈值、基于边缘、基于区域和基于模式识别原理的各种常见医学图像分割方法作了详尽而系统的介绍，接着在对图像分割过程中经常用到的二值图像数学形态学基本运算作了简单叙述之后，较为详细地讨论了医学图像分割效果和分割算法性能的常用评价方法。

第一节医学图像分割的意义、概念、分类和研究现状医学图像分割在医学研究、临床诊断、病理分析、手术计划、影像信息处理、计算机辅助手术等医学研究与实践领域中有着广泛的应用和研究价值，具体表现为以下几个方面：(1) 用于感兴趣区域提取，便于医学图像的分析和识别。

如不同形式或来源的医学图像配准与融合，解剖结构的定量度量、细胞的识别与计数、器官的运动跟踪及同步等；(2)用于人体器官、组织或病灶的尺寸、体积或容积的测量。

在治疗前后进行相关影像学指标的定量测量和分析，将有助于医生诊断、随访或修订对病人的治疗方案； (3)用于医学图像的三维重建和可视化。

这有助于外科手术方案的制定和仿真、解剖教学参考及放疗计划中的三维定位等；(4)用于在保持关键信息的前提下进行数据压缩和传输。

这在远程医疗中对实现医学图像的高效传输具有重要的价值；(5)用于基于内容的医学图像数据库检索研究。

通过建立医学图像数据库，可对医学图像数据进行语义学意义上的存取和查找。

所谓医学图像分割，就是根据医学图像的某种相似性特征（如亮度、颜色、纹理、面积、形状、位置、局部统计特征或频谱特征等）将医学图像划分为若干个互不相交的“连通”的区域的过程，相关特征在同一区域内表现出一致性或相似性，而在不同区域间表现出明显的不同，也就是说在区域边界上的像素存在某种不连续性。

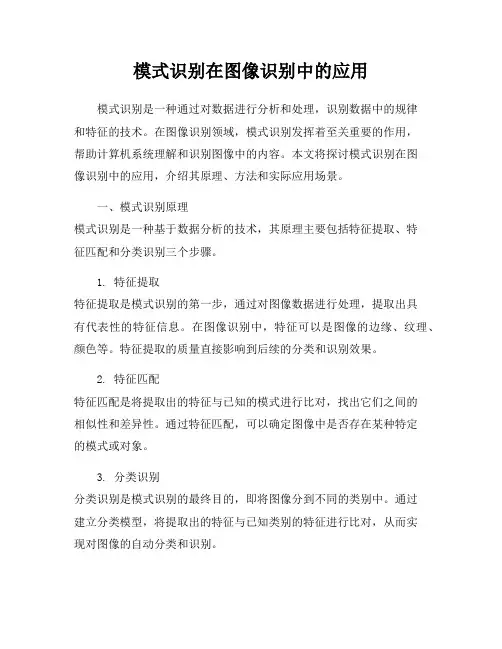

模式识别在图像识别中的应用模式识别是一种通过对数据进行分析和处理，识别数据中的规律和特征的技术。

在图像识别领域，模式识别发挥着至关重要的作用，帮助计算机系统理解和识别图像中的内容。

本文将探讨模式识别在图像识别中的应用，介绍其原理、方法和实际应用场景。

一、模式识别原理模式识别是一种基于数据分析的技术，其原理主要包括特征提取、特征匹配和分类识别三个步骤。

1. 特征提取特征提取是模式识别的第一步，通过对图像数据进行处理，提取出具有代表性的特征信息。

在图像识别中，特征可以是图像的边缘、纹理、颜色等。

特征提取的质量直接影响到后续的分类和识别效果。

2. 特征匹配特征匹配是将提取出的特征与已知的模式进行比对，找出它们之间的相似性和差异性。

通过特征匹配，可以确定图像中是否存在某种特定的模式或对象。

3. 分类识别分类识别是模式识别的最终目的，即将图像分到不同的类别中。

通过建立分类模型，将提取出的特征与已知类别的特征进行比对，从而实现对图像的自动分类和识别。

二、模式识别方法在图像识别中，常用的模式识别方法包括传统的机器学习方法和深度学习方法。

1. 机器学习方法机器学习方法是一种基于数据和统计学习的技术，通过对大量数据的学习和训练，建立模型来实现对图像的识别和分类。

常用的机器学习算法包括支持向量机（SVM）、K近邻算法（KNN）和决策树等。

2. 深度学习方法深度学习是一种基于人工神经网络的技术，通过多层次的神经网络结构，实现对图像数据的高级特征提取和学习。

深度学习在图像识别领域取得了巨大的成功，如卷积神经网络（CNN）和循环神经网络（RNN）等。

三、模式识别在图像识别中的应用模式识别在图像识别中有着广泛的应用，涵盖了各个领域和行业。

1. 人脸识别人脸识别是图像识别领域的一个重要应用方向，通过模式识别技术可以实现对人脸的自动检测、识别和验证。

人脸识别技术在安防、金融、医疗等领域有着广泛的应用。

2. 物体识别物体识别是指识别图像中的各种物体和实体，通过模式识别技术可以实现对不同物体的分类和识别。

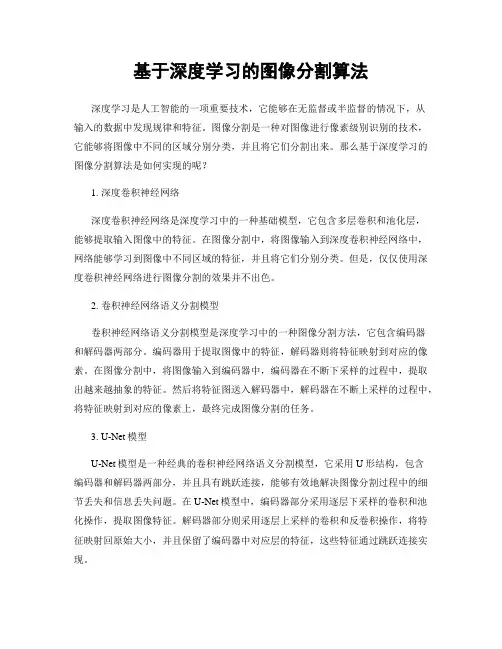

基于深度学习的图像分割算法深度学习是人工智能的一项重要技术，它能够在无监督或半监督的情况下，从输入的数据中发现规律和特征。

图像分割是一种对图像进行像素级别识别的技术，它能够将图像中不同的区域分别分类，并且将它们分割出来。

那么基于深度学习的图像分割算法是如何实现的呢？1. 深度卷积神经网络深度卷积神经网络是深度学习中的一种基础模型，它包含多层卷积和池化层，能够提取输入图像中的特征。

在图像分割中，将图像输入到深度卷积神经网络中，网络能够学习到图像中不同区域的特征，并且将它们分别分类。

但是，仅仅使用深度卷积神经网络进行图像分割的效果并不出色。

2. 卷积神经网络语义分割模型卷积神经网络语义分割模型是深度学习中的一种图像分割方法，它包含编码器和解码器两部分。

编码器用于提取图像中的特征，解码器则将特征映射到对应的像素。

在图像分割中，将图像输入到编码器中，编码器在不断下采样的过程中，提取出越来越抽象的特征。

然后将特征图送入解码器中，解码器在不断上采样的过程中，将特征映射到对应的像素上，最终完成图像分割的任务。

3. U-Net模型U-Net模型是一种经典的卷积神经网络语义分割模型，它采用U形结构，包含编码器和解码器两部分，并且具有跳跃连接，能够有效地解决图像分割过程中的细节丢失和信息丢失问题。

在U-Net模型中，编码器部分采用逐层下采样的卷积和池化操作，提取图像特征。

解码器部分则采用逐层上采样的卷积和反卷积操作，将特征映射回原始大小，并且保留了编码器中对应层的特征，这些特征通过跳跃连接实现。

4. 语义分割的应用语义分割在很多领域都有广泛的应用，在医学图像中可以用来检测肿瘤和病灶，可以帮助医生分析病情和制定治疗方案；在自动驾驶领域中可以用来识别道路和车辆，并且实现障碍物检测和避让。

除此之外，语义分割还可以用来图像分割、物体识别、模式识别等应用中，具有广泛的前景。

基于深度学习的图像分割算法是近年来人工智能领域的重要研究方向，它可以有效地提高图像分割的精度和效率，并且在很多领域都有着广泛的应用前景。

图像分析知识点总结一、图像处理基础知识1. 图像的表示和存储：图像可以表示为数字矩阵，每个元素表示像素的灰度值或者颜色值。

常见的图像格式有BMP、JPEG、PNG等。

2. 图像的预处理：图像预处理包括去噪、平滑、锐化、增强等操作，目的是对图像进行初步处理，为后续的分析和识别提供更好的条件。

3. 图像的分割：图像分割是将图像分割成若干个区域或者物体的过程，通常采用阈值分割、边缘检测、区域生长等方法。

4. 图像的特征提取：图像特征通常包括颜色、纹理、形状等，提取这些特征可以为后续的模式识别和分类提供依据。

二、图像分析模式识别1. 特征抽取与选择：特征抽取是指从原始图像中提取有意义的特征，选择是指从提取的特征中选取对分类和识别有用的特征。

2. 图像分类方法：图像分类方法包括传统的统计学习方法和深度学习方法，常用的有支持向量机、决策树、卷积神经网络等。

3. 监督学习与无监督学习：监督学习是指在已标注样本的基础上进行学习和分类，无监督学习是指在无标注样本的基础上进行聚类和分类。

三、图像分析应用案例1. 医学影像诊断：医学影像诊断是图像分析的重要应用领域，包括CT、MRI、X光等影像的分析和诊断。

2. 工业生产质检：在工业生产中，图像分析可以用于产品表面缺陷检测、尺寸测量和外观质检。

3. 智能交通监控：图像分析可以应用于交通监控系统中，进行车辆识别、交通流量统计和违章监测。

4. 安防监控系统：安防监控系统中，图像分析可以用于人脸识别、行为分析和异常检测。

四、图像分析的挑战与发展趋势1. 多模态和大数据：随着传感器和数据采集技术的发展，图像分析面临着多模态数据和大规模数据的处理挑战。

2. 深度学习与自动特征学习：深度学习技术的发展为图像分析提供了新的方法和思路，自动特征学习可以有效克服手工提取特征的困难。

3. 图像分析与自然语言处理的结合：图像分析和自然语言处理的结合将为图像理解和推理提供新的机会和挑战。

在实际应用中，图像分析是一项综合性技术，在各个领域都有着重要的应用价值。

图像处理与分析中的边缘检测与图像分割方法边缘检测和图像分割是图像处理与分析领域中的重要任务，广泛应用于计算机视觉、模式识别、人工智能等领域。

边缘是图像中物体边界的几何特征，边缘检测是指在图像中提取出物体的边缘信息。

而图像分割是将图像划分为不同的区域或物体，以便进一步进行后续处理和分析。

在图像处理与分析中，有各种各样的边缘检测和图像分割方法。

下面将分别介绍其中几种常见的方法。

一、边缘检测方法：1. Sobel算子：Sobel算子是一种基于梯度的边缘检测算法，通过计算图像处每个像素点的梯度大小和方向来检测边缘。

Sobel算子分为水平和垂直两部分，分别对应图像在水平和垂直方向上的灰度变化。

将两个方向上的梯度值叠加，即可得到边缘强度。

2. Canny边缘检测：Canny算法是一种广泛应用的边缘检测算法，它结合了高斯滤波、梯度计算、非极大值抑制和双阈值等步骤。

首先使用高斯滤波器平滑图像，然后计算图像梯度的幅值和方向，接着进行非极大值抑制来提取细边缘，最后通过双阈值检测来连接边缘。

3. Laplacian算子：Laplacian算子是一种基于二阶导数的边缘检测算法，它可以通过计算图像的拉普拉斯算子来检测边缘。

具体而言，Laplacian算子将每个像素的灰度值与其周围像素的平均值进行比较，从而确定边缘。

二、图像分割方法：1. 基于阈值的图像分割：基于阈值的图像分割方法是将图像中像素的灰度值与一定的阈值进行比较，将像素分为不同的区域。

这种方法的简单易懂，但对于光照、噪声等因素敏感。

2. 区域生长算法：区域生长算法是一种基于相似性的图像分割方法，它从种子像素开始，通过定义相似性准则来逐步扩展区域。

具体而言，根据相邻像素的灰度值与种子像素的差异来判断是否加入该区域。

3. 迭代聚类算法：迭代聚类算法是一种基于特征相似性的图像分割方法，它通过对图像中的像素进行聚类操作，将相似的像素归为同一类别。

常用的迭代聚类算法包括k-means算法和高斯混合模型等。

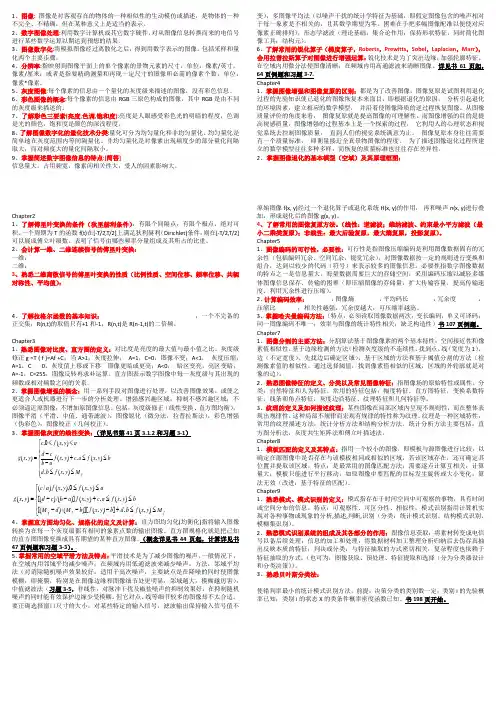

1、图像: 图像是对客观存在的物体的一种相似性的生动模仿或描述，是物体的一种不完全、不精确，但在某种意义上是适当的表示。

2、数字图像处理:利用数字计算机或其它数字硬件，对从图像信息转换而来的电信号进行某些数学运算以期达到预想的结果。

3、图像数字化:将模拟图像经过离散化之后，得到用数字表示的图像。

包括采样和量化两个主要步骤。

4、分辨率:指映射到图像平面上的单个像素的景物元素的尺寸，单位：像素/英寸，像素/厘米；或者是指要精确测量和再现一定尺寸的图像所必需的像素个数，单位：像素*像素。

5、灰度图像:每个像素的信息由一个量化的灰度级来描述的图像，没有彩色信息。

6、彩色图像的概念:每个像素的信息由RGB 三原色构成的图像，其中RGB 是由不同的灰度级来描述的。

7、了解彩色三要素(亮度,色调,饱和度):亮度是人眼感受彩色光的明暗的程度，色调是光的颜色，饱和度是颜色的深浅程度。

8、了解图像数字化的量化技术分类:量化可分为均匀量化和非均匀量化。

均匀量化是简单地在灰度范围内等间隔量化。

非均匀量化是对像素出现频度少的部分量化间隔取大，而对频度大的量化间隔取小。

9、掌握简述数字图像信息的特点:[简答]信息量大，占用频宽，像素间相关性大，受人的因素影响大。

Chapter21、了解傅里叶变换的条件（狄里赫利条件）：有限个间隔点，有限个极点，绝对可积。

一个周期为T 的函数f(t)在[-T/2,T/2]上满足狄利赫利（Dirichlet)条件，则在[-T/2,T/2]可以展成傅立叶级数。

表明了信号由哪些频率分量组成及其所占的比重。

2、会计算一维、二维连续信号的傅里叶变换： 一维：二维：3、熟悉二维离散信号的傅里叶变换的性质（比例性质、空间位移、频率位移、共轭对称性、平均值）：4、了解拉格尔函数的基本知识： ，一个不完备的正交集；R(n,t)的取值只有+1和-1；R(n,t)是R(n-1,t)的二倍频。

Chapter31、熟悉图像对比度、直方图的定义：对比度是亮度的最大值与最小值之比。

基于特征工程的图像分割算法与实现图像分割是计算机视觉领域的关键技术之一，它将一张图像分成若干个部分，每个部分都是具有独特特征的图像区域。

图像分割应用广泛，例如医学图像分析、地质勘探、自动驾驶等领域。

本文将介绍基于特征工程的图像分割算法并给出实现方法。

一、特征工程介绍在机器学习和计算机视觉领域中，特征工程（Feature Engineering）意味着自动化地使用数据从原始数据中提取出可用于机器学习的特征。

特征工程的主要目的是降低模型的误差率，并增强算法的鲁棒性和性能。

特征工程是一种数据预处理方法，非常适用于图像分割等计算机视觉问题。

二、基于特征工程的图像分割算法基于特征工程的图像分割算法主要分为两类：基于经验特征的图像分割算法和基于数据驱动的图像分割算法。

基于经验特征的图像分割算法是通过手动选择合适的特征进行分割。

常用的特征包括灰度值、边缘、纹理等，这些特征可以通过图像处理方法提取出来，再用统计学方法进行分类。

例如，经验特征阈值分割法。

该方法是选取一定的阈值，把图像中灰度值高于阈值的像素进行分割。

基于数据驱动的图像分割算法，则是利用机器学习中的模式识别和分类技术，通过特征工程提取出数据的特征，再进行训练来进行分割。

例如，基于支持向量机（SVM）的图像分割算法。

该算法是用SVM分类器来学习从图像中提取出来的特征，然后根据分类器的结果来进行图像分割。

三、基于经验特征的图像分割实现首先，我们需要对图像进行预处理，包括图像灰度化、滤波处理、二值化等。

然后，根据实际需要选择适当的特征，例如基于灰度值的图像分割。

该方法是先将图像进行灰度化处理，然后根据灰度值的大小将图像分为几个区域。

具体实现如下：1. 图像读取和灰度化处理```import cv2img = cv2.imread("image.jpg", cv2.IMREAD_GRAYSCALE) # 读取图像```2. 灰度值分割```thresh1 = cv2.threshold(img, 127, 255, cv2.THRESH_BINARY)[1]thresh2 = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY +cv2.THRESH_OTSU)[1]```其中，`cv2.THRESH_BINARY`是二值化处理的方法之一，`cv2.THRESH_OTSU`是基于大津法的自动阈值分割方法。

graphcut的基本原理和应用1. 什么是graphcutGraphcut是一种基于图论的图像分割算法，它通过将图像转化为图的形式，利用图的最小割（min-cut）算法来实现图像分割。

图像分割是将图像中的物体从背景中分离出来的过程，是计算机视觉领域中的重要研究方向。

2. graphcut的原理Graphcut的基本原理是利用图论中的最小割（min-cut）算法，将图像分割问题转化为图中两个集合之间的最小割问题。

具体步骤如下：1.将图像转化为图的形式：将图像的每个像素点作为图的节点，图像中每个像素点的邻域关系作为图的边，边的权重可以根据像素点之间的差异性等信息来确定；2.定义两个集合：将图中的节点分为前景（目标物体）和背景两个集合；3.计算节点之间的边权重：根据边界特征等信息，计算节点之间的边权重；4.求解最小割：利用最小割算法，找到两个集合之间的最小割；5.生成分割结果：根据最小割结果，将图像中属于前景集合的像素点标记为目标物体，将属于背景集合的像素点标记为背景。

3. graphcut的应用场景Graphcut算法在图像分割领域有广泛的应用。

以下是一些常见的应用场景：3.1 图像分割Graphcut算法在图像分割中得到了广泛的应用。

通过将图像转化为图的形式，利用最小割算法，可以实现对图像中的物体进行准确的分割。

这在计算机视觉、图像处理、医学图像等领域都有重要的应用。

3.2 视频分割除了图像分割，Graphcut算法也被应用于视频分割领域。

利用图像序列中相邻帧之间的关系，可以实现对视频中的物体进行准确的分割。

这在视频编辑、智能监控等领域具有广泛的应用。

3.3 图像修复图像修复是指通过对图像中的缺失部分进行预测和恢复，实现对图像的修复。

Graphcut算法可以通过对图像中的缺失部分进行标记，并借助最小割算法进行修复。

这在图像修复、图像增强等领域有重要的应用。

3.4 图像分析Graphcut算法还可以用于图像的分析和理解。

浅析图像分割的原理及方法一．研究背景及意义研究背景：随着人工智能的发展，机器人技术不断地应用到各个领域。

信息技术的加入是智能机器人出现的必要前提。

信息技术泛指包括通信技术、电子技术、信号处理技术等相关信息化技术的一大类技术。

它的应用使得人们今天的生活发生了巨大变化。

从手机到高清电视等家用电器设备出现使我们的生活越来越丰富多彩。

在一些军用及民用领域近几年出现了一些诸如:图像制导、无人飞机、无人巡逻车、人脸识别、指纹识别、语音识别、车辆牌照识别、汉字识别、医学图像识别等高新技术。

实现它们的核心就是图像处理、机器视觉、模式识别、智能控制、及机器人学等相关知识。

其中图像处理具有重要地位。

而图像分割技术是图像分析环节的关键技术。

研究图像分割技术的意义：人类感知外部世界的两大途径是听觉和视觉，尤其是视觉，同时视觉信息是人类从自然界中获得信息的主要来源，约占人类获得外部世界信息量的80%以上。

图像以视觉为基础通过观测系统直接获得客观世界的状态，它直接或间接地作用于人眼，反映的信息与人眼获得的信息一致，这决定了它和客观外界都是人类最主要的信息来源，图像处理也因此成为了人们研究的热点之一。

人眼获得的信息是连续的图像，在实际应用中，为便于计算机等对图像进行处理，人们对连续图像进行采样和量化等处理，得到了计算机能够识别的数字图像。

数字图像具有信息量大、精度高、内容丰富、可进行复杂的非线性处理等优点，成为计算机视觉和图像处理的重要研究对象。

在一幅图像中，人们往往只对其中的某些区域感兴趣，称之为前景，这些区域内的某些空间信息特性(如灰度、颜色、轮廓、纹理等)通常与周围背景之间存在差别。

图像分割就是根据这些差异把图像分成若干个特定的、具有独特性质的区域并提取感兴趣目标的技术和过程。

在数字图像处理中，图像分割作为早期处理是一个非常重要的步骤。

为便于研究图像分割，使其在实际的图像处理中得到有效的应用，严格定义图像分割的概念是十分必要的。

模式识别与图像分析技术第一章：引言模式识别与图像分析技术是计算机科学与人工智能领域的重要研究方向之一。

该技术旨在利用计算机和数学方法，对图像、声音和其他类型的数据进行分析和理解。

模式识别与图像分析技术在人脸识别、指纹识别、语音识别、医学影像处理等多个领域具有广泛应用。

本文将重点介绍模式识别与图像分析技术在人脸识别和医学影像处理方面的应用。

第二章：人脸识别技术2.1 人脸检测人脸识别的第一步是对图像中的人脸进行检测。

常用的方法包括基于统计特征的方法、基于机器学习的方法和基于深度学习的方法。

其中，基于深度学习的方法凭借其较高的准确率和鲁棒性得到了广泛应用。

2.2 人脸特征提取人脸特征提取目的是从图像中提取能够区分不同人脸的特征信息。

常用的方法包括几何特征法、灰度特征法以及基于深度学习的方法。

深度学习方法通过神经网络的训练可以自动学习人脸的高级特征，从而有效提升了人脸识别的准确率。

2.3 人脸匹配与识别人脸匹配与识别是将待识别的人脸图像与事先录入的人脸图像进行比对，从而判断是否为同一人。

常用的方法包括基于特征向量的方法、基于卷积神经网络的方法和基于混合模型的方法。

这些方法在精度和效率上有所取舍，可以根据具体需求选择合适的方法。

第三章：医学影像处理技术3.1 医学图像分割医学图像分割旨在从医学图像中提取出感兴趣的区域。

常用的方法包括基于阈值的方法、基于边缘检测的方法和基于区域增长的方法。

这些方法在处理不同类型的医学图像时有各自的优劣势，需要根据具体应用场景进行选择。

3.2 医学图像配准医学图像配准旨在将不同时间或不同模态的医学图像进行对齐。

常用的方法包括基于特征点的方法、基于图像互信息的方法和基于深度学习的方法。

医学图像配准对于辅助医生的诊断、手术规划等方面具有重要意义。

3.3 医学图像分类与识别医学图像分类与识别旨在对医学图像进行自动分类或鉴别。

常用的方法包括基于特征提取与分类器的方法、基于卷积神经网络的方法和基于深度学习的方法。
