AB变频器使用说明AB变频器使用说明本文档涉及附件：附件1：AB变频器安装指南附件2：AB变频器维护手册1、引言AB变频器是一种电力控制设备，用于控制交流电动机的速度和转矩。
本文档旨在提供AB变频器的详细使用说明，帮助用户正确、安全地操作AB变频器。
2、产品概述AB变频器是一种高性能的电力控制设备，采用先进的变频控制技术，能够使交流电动机实现平稳、高效的速度调节。
AB变频器具有以下特点：- 广泛的应用领域：AB变频器可以适用于各种类型和功率的交流电动机控制。
- 高精度的速度调节：AB变频器通过精确的电流和频率调节，能够实现对电机的精确控制。
- 多种保护功能：AB变频器内置多种保护功能，如过载保护、短路保护等，保证设备的安全运行。
3、安装与调试3.1 安装步骤：1) 将AB变频器与电动机适配，确保连接稳固。
2) 连接变频器的电源线，注意接线正确、牢固。
3) 连接控制信号线，确保与控制系统正常连接。
4) 接地变频器，确保安全接地。
5) 检查所有连接，确保无松动或接触不良。
6) 开始通电测试，确保变频器正常工作。
3.2 调试步骤：1) 设置变频器的初始参数，如额定电流、额定频率等。
2) 调节变频器的控制方式，如速度闭环控制、矢量控制等。
3) 进行电机的定子参数自整定，确保电机参数准确。
4) 逐步调整电机的速度设定值，观察性能是否正常。
5) 调试完毕后，保存参数设置，并进行最终测试。
4、操作说明4.1 主界面介绍：AB变频器的主界面分为以下几个部分：- 参数调节区：用于调节AB变频器的工作参数，如电流、频率等。
- 运行状态区：显示电机的运行状态，如电流、转速等。
- 错误报警区：当发生错误或故障时，会在该区域显示相应的报警信息。
4.2 操作流程：1) 打开AB变频器电源开关，待变频器启动后，进入主界面。
2) 根据需要，调节参数调节区的参数，如设定电流、频率等。
3) 启动按钮，开始电机的运行。
4) 在运行过程中，可以根据需要进行参数调整或停止电机运行。

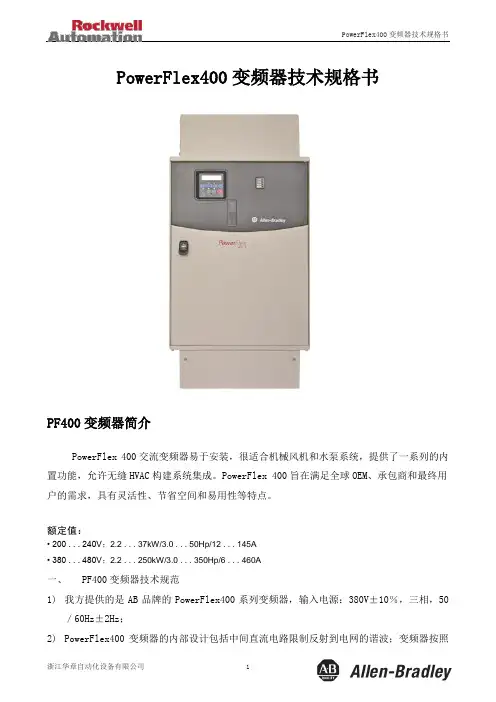

PowerFlex400变频器技术规格书PF400变频器简介PowerFlex 400交流变频器易于安装，很适合机械风机和水泵系统，提供了一系列的内置功能，允许无缝HVAC构建系统集成。
PowerFlex 400旨在满足全球OEM、承包商和最终用户的需求，具有灵活性、节省空间和易用性等特点。
额定值：• 200 . . . 240V：2.2 . . . 37kW/3.0 . . . 50Hp/12 . . . 145A• 380 . . . 480V：2.2 . . . 250kW/3.0 . . . 350Hp/6 . . . 460A一、PF400变频器技术规范1)我方提供的是AB品牌的PowerFlex400系列变频器，输入电源：380V±10％，三相，50／60Hz±2Hz；2)PowerFlex400变频器的内部设计包括中间直流电路限制反射到电网的谐波；变频器按照E．M．C标准EN55011作为其设计的一个整体部分。
变频器亦符合噪声免疫标准IEC801。
3)控制规范：●控制方式：V/F控制方式方式，电压与频率比(V／F)适用于风机及水泵等变化转矩的控制特性要求。
●输出频率范围至少为O-120Hz。
●预定参考频率：±100％四组。
●频率设定信号：可接受0一-10VDC、1—5VDC、0—20mA、4-20mA或电阻输入作为控制信号。
●共振跳跃频率：提供4个跳跃频率(可调频带宽)以避免机械的共振。
●具有一个自动最优化能量回路控制模式，以此能自动连续地根据实际负载情况调整电压与频率比(V/F)，提供电动机最佳励磁状态以得到最佳之电能消耗。
4)运转规范●加减速时间：1-600秒加减速时间自行选择。
●端子输入：正转激活指令、警报复位、加减速选择、多段频率选择等。
●运转状态信号：2个可程序化的继电器输出和2个可程序化模拟量输出以显示变频器的有关状态，继电器的输出可从20多种变频器状态中进行可程序化选择。

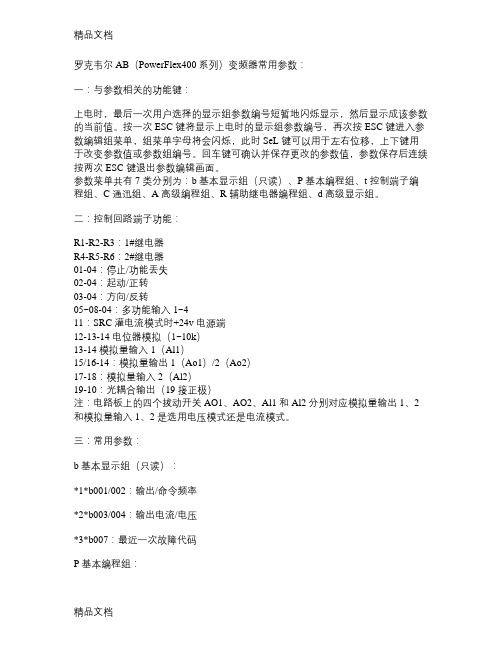

罗克韦尔AB（PowerFlex400系列）变频器常用参数：一：与参数相关的功能键：上电时，最后一次用户选择的显示组参数编号短暂地闪烁显示，然后显示成该参数的当前值。
按一次ESC键将显示上电时的显示组参数编号，再次按ESC键进入参数编辑组菜单，组菜单字母将会闪烁，此时SeL键可以用于左右位移，上下键用于改变参数值或参数组编号。
回车键可确认并保存更改的参数值，参数保存后连续按两次ESC键退出参数编辑画面。
参数菜单共有7类分别为：b基本显示组（只读）、P基本编程组、t控制端子编程组、C通迅组、A高级编程组、R辅助继电器编程组、d高级显示组。
二：控制回路端子功能：R1-R2-R3：1#继电器R4-R5-R6：2#继电器01-04：停止/功能丢失02-04：起动/正转03-04：方向/反转05~08-04：多功能输入1~411：SRC灌电流模式时+24v电源端12-13-14电位器模拟（1~10k）13-14模拟量输入1（Al1）15/16-14：模拟量输岀1（Ao1）/2（Ao2）17-18：模拟量输入2（Al2）19-10：光耦合输岀（19接正极）注：电路板上的四个拔动开关AO1、AO2、Al1和Al2分别对应模拟量输出1、2和模拟量输入1、2是选用电压模式还是电流模式。
三：常用参数：b基本显示组（只读）：*1*b001/002：输出/命令频率*2*b003/004：输出电流/电压*3*b007：最近一次故障代码P基本编程组：*1*P033：电机过载电流设定*2*P034/035：频率下/上限*3*P036/C108：第一/第二运转命令来源。
《0：面板控制；1：三线制；2/3/4/6：二线制普通级/灵敏级/高速级/使能级；5：通迅控制。
（注：当P036设为以上1、2或4时，只有上升沿脉冲才能触发，而设为3或6时为开关型连续扫描触发。
）》*4*P037：停车方式：《0/1/2/3：斜坡/自由惯性/直流制动/自动直流制动，同时“停止”命令均可复位激活的故障；4/5/6/7：斜坡/惯性/直流制动/自动直流制动》*5*P038/C109：第一/第二频率命令来源：《0：键盘；1：由参数A142设定（由多功能输入端子外接按钮作加或减频率时P038必须设为1，也叫MOP功能。
AB变频器调试说明书
1、变频器上电
主电路断路器QF1合上控制电路QF2 按变频器上电按钮SB1，变频器上电。
2、设置基本参数组
按键进水参数设置组，连续按键进入基本参数组
P(基本编程)，按进入基本参数组，按键选择P031到P042参数，按进入修改；按
设置参数，修改完成后按确认。
依次类推，最后按键返回启动界面。

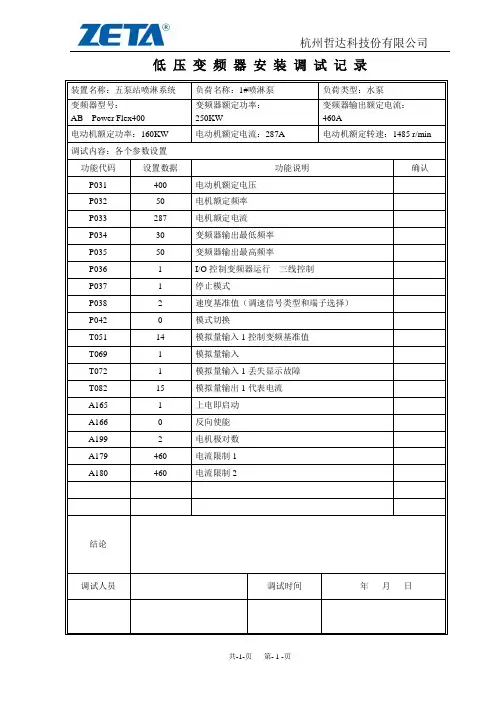

基本参数组参数设置如下表：
序号参数组设置参数参数说明
1 P031 电机额定电压电动机铭牌电压
2 P032 电机额定频率电动机铭牌频率
3、设置端子块组参数
按照设置基本参数组参数的步骤，设置下列参数：
4、启动变频器
a、当变频器控制柜“本地/远程”旋钮打到“本地”时，变频器通过柜门的“启
动”、“停止”按钮启动和停止变频器。
变频器通过面板
改变变频器的给定频率。
b、当变频器控制柜“本地/远程”旋钮打到“远程”时，变频器通过柜门的“启动”、“停止”按钮启动和停止变频器。
变频器通过触摸屏和上位机给定频率。
说明：本说明书中的参数设置是根据本公司设计的控制电路设置的，如果电路发生更改需要重新设置参数。
AB变频器调试说明书
1、变频器上电
主电路断路器QF1合上控制电路QF2 按变频器上电按钮SB1，变频器上电。
2、设置基本参数组
按键进水参数设置组，连续按键进入基本参数组
P(基本编程)，按进入基本参数组，按键选择P031到P042参数，按进入修改；按
设置参数，修改完成后按确认。
依次类推，最后按键返回启动界面。
基本参数组参数设置如下表：
序号参数组设置参数参数说明
1 P031 电机额定电压电动机铭牌电压
2 P032 电机额定频率电动机铭牌频率
3、设置端子块组参数
按照设置基本参数组参数的步骤，设置下列参数：
4、启动变频器
a、当变频器控制柜“本地/远程”旋钮打到“本地”时，变频器通过柜门的“启
动”、“停止”按钮启动和停止变频器。
变频器通过面板
改变变频器的给定频率。
b、当变频器控制柜“本地/远程”旋钮打到“远程”时，变频器通过柜门的“启动”、“停止”按钮启动和停止变频器。
变频器通过触摸屏和上位机给定频率。
说明：本说明书中的参数设置是根据本公司设计的控制电路设置的，如果电路发生更改需要重新设置参数。
罗克韦尔AB（PowerFlex400系列）变频器常用参数：一：与参数相关的功能键：上电时，最后一次用户选择的显示组参数编号短暂地闪烁显示，然后显示成该参数的当前值。
按一次ESC 键将显示上电时的显示组参数编号，再次按ESC 键进入参数编辑组菜单，组菜单字母将会闪烁，此时SeL键可以用于左右位移，上下键用于改变参数值或参数组编号。
回车键可确认并保存更改的参数值，参数保存后连续按两次ESC键退出参数编辑画面。
参数菜单共有7 类分别为：b 基本显示组（只读）、P 基本编程组、t 控制端子编程组、C 通迅组、A 高级编程组、R 辅助继电器编程组、 d 高级显示组。
二：控制回路端子功能：R1-R2-R3：1#继电器R4-R5-R6：2#继电器01-04：停止/功能丢失02-04：起动/正转03-04：方向/反转05~08-04：多功能输入1~411：SRC灌电流模式时+24v 电源端12-13-14电位器模拟（1~10k）13-14 模拟量输入1（Al1）15/16-14：模拟量输岀1（Ao1）/2（Ao2）17-18：模拟量输入2（Al2）19-10：光耦合输岀（19接正极）注：电路板上的四个拔动开关AO1、AO2、Al1 和Al2 分别对应模拟量输出1、2 和模拟量输入1、2 是选用电压模式还是电流模式。
三：常用参数：b 基本显示组（只读）：*1*b001/002：输出/命令频率*2*b003/004：输出电流/电压*3*b007 ：最近一次故障代码P基本编程组：*1*P033：电机过载电流设定*2*P034/035：频率下/上限*3*P036/C108：第一/第二运转命令来源。
《0：面板控制；1：三线制；2/3/4/6：二线制普通级/灵敏级/高速级/使能级；5：通迅控制。
（注：当P036设为以上1、2或4时，只有上升沿脉冲才能触发，而设为3或 6时为开关型连续扫描触发。
）》*4*P037：停车方式：《0/1/2/3：斜坡/自由惯性/直流制动/自动直流制动，同时“停止”命令均可复位激活的故障；4/5/6/7：斜坡/惯性/直流制动/自动直流制动》*5*P038/C109：第一/第二频率命令来源：《0：键盘；1：由参数A142设定（由多功能输入端子外接按钮作加或减频率时P038必须设为1，也叫MOP功能。
3 控制方案选择菏泽电厂使用的变频器型号为1305，由A-B公司（Allen-Bradley Company）生产。
变频器启动后，通过DCS产生4-20mA控制信号，变频器经过运算处理，去改变电源频率，通过电源频率的改变而改变电机的转速，从而改变电机的出力，主要由变频控制柜、双电源控制柜、电机、给粉机、以及操作器组成，给粉变频器采用美国A-B公司1305-BA09A变频器，一台变频器带一台电机。
4 系统设备调试4.1给粉机变频装置的调试应具备的条件变频控制柜、双电源控制柜应就位，并且接地良好。
所有电源电缆、控制电缆应按图纸敷设并接线好，测绝缘合格。
所有给粉机电机安装就位，测绝缘合格。
给粉机机械传动良好。
4.2给粉机变频装置的调试步骤4.2.1双电源控制柜调试四路电源都送电，一路与三路电源互为备用，二路与四路电源互为备用，当一路停电或断电时，自动切换到另一路，仍然保证系统正常工作，不能出现不备用现象。
4.2.2变频器参数设置1）Freqselect1，设置“4—20MA”，该参数是选择频率源变频器提供命令频率，2）Stop select 设为“coast ”(突降)，该参数选择停止模式。
3）Run On Power Up 设为“Enter”（能保持），该参数允许变频器上电重新启动不管在掉电前变频器状态如向。
4）Base Frequency 设为“60HZ”，该参数应设置到电动机铭牌上的额定频率。
5）Base Voltage 设为“380V”，该参数应设置为电动机铭牌上额定电压频率。
6）Maximum Voltage设为“400V”，该参数设置变频器输出原最高电压。
7）Current Limit设为“120%”，该参数设置了最大变频器输出电流，此电流值是在电流超限故障触发前允许的值。
8）Overload Current 设为“7.2A”，该参数为电机铭牌上的满负载电流值。
9）Line Loss Fault 设为“Uvolt Run”电源丢失故障不使能，该参数确定直流母线压降15%是否影响运行。
