Cisco IOS 操作模式及切换方法-思科

Cisco IOS 操作模式及切换方法-思科
类似。
4
主要命令模式
5
配置命令模式
全局配置模式 ▪ 要配置设备，必须使用 configure terminal 命令进入此模式 ▪ 示例：Switch(config)# ▪ 此模式下进行的 CLI 配置更改会影响设备的整体运行情况 ▪ 在此模式下，用户可以进入不同的子配置模式 两个常见的子配置模式包括： ▪ 线路配置模式 - 用于配置控制台、SSH、Telnet 或 AUX 访问。示例：
2
ቤተ መጻሕፍቲ ባይዱ
© 2013 思科和/或其附属公司。版权所有。
思科公开信息
3
Cisco IOS 操作模式
• 在对思科设备进行初始配置之前，必须建立控制台连接。 • 登录控制台后，网络技术人员必须导航 IOS CLI 的各种命令模式。 • Cisco IOS 模式采用分层结构，交换机和路由器的 Cisco IOS 模式非常
Switch(config-line)# ▪ 接口配置模式 - 用于配置交换机端口或路由器网络接口。示例：
Switch(config-if)#
6
在 IOS 模式之间导航
7
在 IOS 模式之间导航（续）
退出 End 或 Ctrl+Z
8
Cisco IOS 操作模式 及切换方法
前言
▪ 管理员和工程师如果要实现网络连通性，就必须对相关的思科网络产品进行 配置。配置命令有特定的结构，并且命令结构定义了很多命令行视图，每条 命令只能在特定的视图中执行。熟悉掌握配置命令是高效管理思科网络设备 的必备基础。
▪ 通过本课件，您可以了解Cisco IOS 操作模式;主要命令模式;配置命令模式; 在 IOS 模式之间导航。

思科Cisco交换机配置手册配置教程

思科Cisco交换机配置手册配置教程

思科Cisco交换机配置手册配置教程配置接口特性这一章详细说明交换机上的接口和描述怎么配置他们。

这章有以下这些内容：●理解接口类型●使用接口命令●配置二层接口●监控和维护第二层接口●配置第三从接口注意：需要完整的有关该章的语法和应用信息，请参考Catalyst 3550 Multilayer Switch Command Reference和Cisco IOS Interface Command Referencefor Release 12.1.理解接口类型这个部分描述了不同的接口类型，以及其它章节所包括的详细配置这些接口的一些参考内容。

其他章节描述了物理接口特性的配置过程。

这部分包括：基于端口的VLAN （Port-Based VLANs）交换端口（Switch Ports）以太网通道端口组（EtherChannel Port Groups）交换虚拟接口（Switch Virtual Interfaces）被路由端口（Routed Ports）连接接口（Connecting Interfaces）基于端口的VLAN （Port-based Vlans）一个Vlan是一个按功能、组、或者应用被逻辑分段的交换网络，并不考虑使用者的物理位置。

要更多关于Vlan的信息请看“Configuring VLANS”。

一个端口上接受到的包被发往属于同一个Vlan的接收端口。

没有一个第三层的设备路由Vlan间的流量，不同Vlan的网络设备无法通讯。

为了配置普通范围（Normal-range） Vlan（Vlan IDs 1-1005），使用命令：config-vlan模式(global) vlan vlan-id或vlan-configuration模式(exec) vlan database针对Vlan ID 1-1005的vlan-configration模式被保存在vlan数据库中。

为配置扩展范围（extended-range）Vlans （Vlan ID 1006-4094），你必须使用config-vlan模式，并把VTP的模式设为transparent透明模式。

CiscoIOS与交换机配置初步

CiscoIOS与交换机配置初步

（3）全局配置模式 在特权模式下执行configure terminal命令即可进入全局配
置模式。 对交换机或路由器的配置修改，都要进入配置模式。（4）
接口配置模式 在全局配置模式下，执行选择接口的命令，此时就会进入接
口配置模式，以实现对所选中的接口进行相关的配置修改。
（5）线路配置模式 在全局模式下，执行line vty或line console命令，即可进入
（2）特权EXEC模式 设置进入特权模式的密码，命令格式： enable secret|password 密码值 secret和password任选其一，使用secret时，密码加密存贮和 显示。 例如，若设置进入特权模式的密码为 letmein，则命令为： enable secret letmein 注：该命令只能在全局配置模式下执行。
端口模式：是全局模式的下一级模式，该模式下可对交换机 的端口进行参数配置，端口模式的提示符为switch(configif)#
VLAN模式 是全局模式的下一级模式，配置交换机的 VLAN参数，端口模式的提示符为Swicth (config-vlan)#
2．Cisco IOS命令模式与切换方法 （1）用户EXEC模式 交换机或路由器的最低运行模式，登录连接成功后， 所处的模式，就是用户EXEC模式，命令行提示符为> 例如：Switch> （2）特权EXEC模式 通 常 简 称 特 权 模 式 ， 在 用 户 EXEC 模 式 下 ， 执 行 enable命令进入该模式。
交换机基本配置
教学内容：交换机的基本配置 教学准备：教材、课件 目的与要求：了解交换机的基本配置过程 重点：交换机的命令行操作模式的掌握 教学方法：讲授、演示
本文档后面有精心整理的常用PPT编辑图标，以提高工作效率

思科交换机基本配置手册

思科交换机基本配置手册
switch(enable) set spantree portvlanpri {module/port}priority [vlans]
17. 在基于IOS的交换机上修改STP时钟:
switch(config)# spanning-tree [vlan vlan-list] hello-time seconds
switch(vlan)# exit
switch# configure teriminal
switch(config)# interface interface module/number
switch(config-if)# switchport mode access
switch(config-if)# switchport access vlan vlan-num
switch(vlan)# vtp domain domain-name
在基于CLI的交换机上配置VTP管理域:
switch(enable) set vtp [domain domain-name]
11.在基于IOS的交换机上配置VTP 模式:
switch# vlan database
22. 用show vtp domain 显示管理域的VTP参数.
23. 用show vtp statistics显示管理域的VTP参数.
24. 在Catalyst交换机上定义TrBRF的命令如下:
switch(enable) set vlan vlan-name [name name] type trbrf bridge bridge-num[stp {ieee|ibm}]
4.在基于IOS的交换机上启用和浏览CDP信息:

CISCO交换机基本配置和使用概述

CISCO交换机基本配置和使用概述

CISCO交换机基本配置和使用概述CISCO交换机是一种常用的网络设备，用于构建局域网（Local Area Network，LAN）。

它可以通过物理线路的连接，将多台计算机或其他网络设备连接到同一个网络中，实现数据的传输和共享。

CISCO交换机的基本配置包括IP地址的配置、VLAN的配置、端口配置、安全性配置等。

接下来，我们将对这些配置进行详细说明。

首先，IP地址的配置是CISCO交换机的基本操作之一。

通过配置IP地址，我们可以对交换机进行管理和监控。

具体的配置步骤如下：1. 进入交换机的配置模式。

在命令行界面输入"enable"命令，进入特权模式。

2. 进入全局配置模式。

在特权模式下输入"configure terminal"命令，进入全局配置模式。

3. 配置交换机的IP地址。

在全局配置模式下输入"interfacevlan 1"命令，进入虚拟局域网1的接口配置模式。

然后输入"ip address 192.168.1.1 255.255.255.0"命令，配置交换机的IP地址和子网掩码。

4. 保存配置并退出。

在接口配置模式下输入"exit"命令，返回到全局配置模式。

然后输入"exit"命令，返回到特权模式。

最后输入"copy running-config startup-config"命令，保存配置到闪存中。

其次，VLAN的配置是CISCO交换机的关键配置之一。

通过配置VLAN，我们可以将交换机的端口划分为不同的虚拟局域网，实现数据的隔离和安全。

1. 进入交换机的配置模式。

同样，在特权模式下输入"configure terminal"命令，进入全局配置模式。

2. 创建VLAN。

在全局配置模式下输入"vlan 10"命令，创建一个编号为10的VLAN。

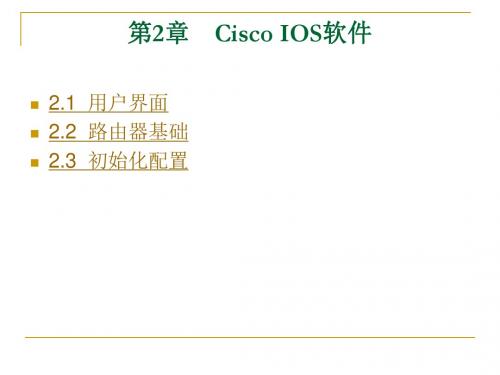

局域网管理——路由器与交换机配置第2章 Cisco IOS软件

局域网管理——路由器与交换机配置第2章 Cisco IOS软件

上一页 下一页 返回
2.1 用户界面



●TCP/IP支持对IP主机的Telnet和Rlogin的连接。 ●对IBM主机的TN3270连接。 ●对DEC主机的LAT连接。 对于WAN，Cisco IOS软件支持以下四种服务器操作： （1）通过拨号上网的连接。 ●Apple Talk远程访问（ARA）。 ●串行线路Internet协议（SLIP）。 ●压缩的SLIP（Compressed SLIP，CSLIP）。 ●Xremote，网络计算设备（Network computing Device，NCD） 的XWindow系统终端协议。
2.1 用户界面


2.1.3 命令行界面
让我们再次回到路由器，并学习如何使用上下文的相关帮助特性。当 使用命令行界面时，将学习如何依赖这个特性。 在任何时候，如果希望知道可以使用的所有命令，只需在提示下输入 “？”。这是在用户EXEC模式中可以使用的部分命令清单：
上一页 下一页 返回
2.1 用户界面

注意：提示符变回到角括号。为彻底在路由器上注销，并结束控制台 会话，使用命令exit或logout。一旦从路由器上注销，控制台屏幕将 再一次显示等待控制台信息，指示你“Press Enter to get started （按下Enter键开始）”。
上一页 下一页 返回
上一页 下一页 返回
2.1 用户界面



（2）采用网络和终端模拟软件对LAN或WAN的异步终端连接。这些 终端模拟软件支持Telnet，Rlogin，DEC的局域传输（Local Area Transport，LAT）协议以及IBM TN3270终端协议。 （3）虚拟终端协议到另一种协议的转换，比如一个终端与一台主机 之间的LAT-TCP或TCP-LAT转换的通信。 （4）支持完整的Internet协议（IP）、Novell Internet报文交换 （Internet Packet Exchange，IPX）协议以及拨号异步连接上的 Apple Talk路由。

Cisco交换机配置教程


不同型号Cisco交换机特点
适用于中型企业或大型企业分支 机构，提供增强的安全、QoS和 多层交换功能。
适用于大型数据中心和云计算环 境，提供极高的端口密度、低延 迟和先进的虚拟化功能。
2960系列 3750系列 4500系列 Nexus系列
适用于中小型企业分支机构，提 供基本的安全和QoS功能。
Cisco交换机支持命令缩写，可输入部分字母后按Tab键自动补全命令。
查看设备状态和信息
查看设备型号和版本
使用“show version”命令查看交 换机的型号、版本号、硬件配置等信 息。
查看接口状态
使用“show interfaces”命令查看 交换机所有接口的状态、配置和统计 信息。
查看MAC地址表
拓展学习资源推荐（书籍、网站等）
01
02
03
04
书籍推荐
《Cisco交换机配置与管 理》、《网络工程师必 读——交换机/路由器配 置与管理》等。
网站推荐
Cisco官方网站、华为企 业网络学院、网络技术 论坛等。
在线课程推荐
Coursera、网易云课堂、 51CTO学院等在线教育 平台上提供的相关课程。
验证配置
使用`show ip route`命令查看路由表，确认静态路由已正 确添加。
动态路由协议简介及配置示例
动态路由协议概述
动态路由协议能够自动学习和更新网络拓 扑，常见的动态路由协议包括RIP、EIGRP、 OSPF等。
验证配置
使用`show ip ospf neighbor`和`show ip ospf route`命令查看OSPF邻居和路由信息。
应用ACL到接口 将定义好的ACL规则应用到交换机的具体接口上， 实现对进出接口数据流的访问控制。

Cisco交换机配置主要步骤和语句

Cisco交换机配置主要步骤和语句关于Cisco交换机配置主要步骤和语句了解一些关于交换机配置方面的知识还是非常有帮助的，这里我们主要讲解了Cisco交换机配置的主要语句及步骤。

上回跟大家介绍了如何正确连接交换机,今天用一些配置片段给大家介绍一下端口的配置。

鉴于网上大多数配置事例都是show-run 出来的结果。

不利于新手对命令配置过程的了解，所以笔者将Cisco交换机配置片段和注意的地方都注明了一下，希望能帮助新手尽快了解如何正确配置交换机。

在IOS输入命令时只要缩写的程度不会引起混淆，使用Cisco交换机配置命令的时候都可以使用缩写的形式。

比如：Switch>enable，在用户模式下以en开头的命令就只有enable，所以可以缩写成Switch>en。

也可以用TAB键把命令自动补全，如Switch>en，按键盘TAB后自动补全为Switch>enable。

快捷键:1.Ctrl+A:把光标快速移动到整行的最开始2.Ctrl+E:把光标快速移动到整行的最末尾3.Esc+B:后退1个单词4.Ctrl+B:后退1个字符5.Esc+F:前进1个单词6.Ctrl+F:前进1个字符7.Ctrl+D:删除单独1个字符8.Backspace:删除单独1个字符9.Ctrl+R:重新显示1行10.Ctrl+U:擦除1整行11.Ctrl+W:删除1个单词12.Ctrl+Z从全局模式退出到特权模式13.Uparrow或者Ctrl+P:显示之前最后输入过的命令。

14.Downarrow或者Ctrl+N:显示之前刚刚输入过的命令配置enable口令以及主机名字。

Switch.>/*用户直行模式提示符Switch.>enable/*进入特权模式Switch.#/*特权模式提示符Switch.#configterminal/*进入配置模式Switch.(config)#/*配置模式提示符Switch.(config)#hostnamePconline/*设置主机名PconlinePconline(config)#enablepasswordpconline/*设置使能口令为pconlinePconline(config)#enablesecretnetwork/*设置使能密码为networkPconline(config)#linevty015/*设置虚拟终端线Pconline(config-line)#login/*设置登陆验证Pconline(config-line)#passwordskill/*设置虚拟终端登陆密码注意：默认情况下如果没有设置虚拟终端密码是无法从远端进行telnet的，远端进行telnet时候会提示设置login密码。

Cisco IOS操作与配置指南

Basic management setup configures only enough connectivity for management of the system, extended setup will ask you to configure each interface on the system Would you like to enter basic management setup? [yes/no]: n
access-profile Apply user-profile to interface
access-template Create a temporary Access-List entry
bfe
For manual emergency modes setting
cd
Change current directory
Configuration register is 0x2102
查看配置情况
RAM
NVRAM
Config
Config
IOS show
running-config
控制台
show startup-config
Enter your selection [2]:
登入路由器
Console
wg_ro_c con0 is now available Press RETURN to get started.
wg_ro_c> wg_ro_c>enable wg_ro_c# wg_ro_c#disable wg_ro_c>
Debugging functions (see also 'undebug')
delete

CCNA-设备管理及CISCO IOS基础配置


CISCO IOS基础配置
• 接口配置（cont.）
配置serial接口 R1(config)# interface serial 0/0 R1(config-if)# ip address 192.168.1.1 255.255.255.0 R1(config-if)# no shutdown R1(config-if)# clock rate 64000 // 在DCE端配置时钟信号
使用CLI的帮助
• 命令提示及补全
R1#conf t<tab> R1#configure terminal
使用CLI的帮助
• 命令语法检查
R1(config)#router ospf % Incomplete command. R1(config)#router ospd 1 ^ % Invalid input detected at ‘^’ marker. R1(config)#s % Ambiguous command: “s“
show flash
show cpu show memory show interface
查看FLASH
查看CPU利用率 查看内存使用情况 查看端口
配置文件
write 或 copy running-config startup-config
Running-config • • 运行中的配置文件，存储在RAM中 对设备进行配置时，配置信息将写 入该配置文件，对运行中的设备产 生直接影响 • 该配置信息在设备掉电后将丢失， 如果需保存当前运行的配置，使用 write命令 • 使用show running-config命令查看 • • • • •
Router(config)#line vty 0 4 Router(config-line)#password password Router(config-line)#login
