建筑识图与构造及房屋建筑学习题集(修改稿)

一.单选题(每小题2分,共24分)1．除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。

A、16m，20层B、16m，40层C、24m，100层D、24m，100m2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。

A、砌体结构B、框架结构C、板墙结构D、空间结构3．一般建筑跨度30m以上的大跨度建筑采用（）结构。

A、砌体B、框架C、板墙D、空间4．建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。

A、50~100B、80~150C、25~50D、15~255．建筑物的设计使用年限为50年，适用（）。

A、临时性结构B、易于替换的结构构件C、普通房屋和构筑物D、纪念性建筑和特别重要的建筑结构6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。

A、0.5小时，难燃烧体B、1小时，难燃烧体C、0.5小时，非燃烧体D、1小时，非燃烧体7．大型门诊楼属于（）工程等级。

A、特级B、一级C、二级D、三级8．模数60M的数值是（），经常用于（）。

A、60mm，构件截面或缝隙B、600mm，门窗洞口C、6000mm，柱距或开间D、60000mm，建筑总尺寸9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。

A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。

A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽D、房屋外墙的墙段及门窗洞口尺寸11．下列选项中，不是建筑剖面图所表达的内容的是（）。

A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C、外墙表面装修的做法D、门窗洞口、窗间墙等的高度尺寸12．基础埋深不得过小，一般不小于（）。

A、300mmB、200mmC、500mmD、400mm二.多选题(每小题3分,共12 分)1、建筑物材料使用效果主要可从( )方面来评价。

一. 单选题(每小题2 分,共24 分)1.除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。

A、16m，20 层B、16m，40 层C、24m，100 层D、24m，100m2.结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。

A、砌体结构B、框架结构C、板墙结构D、空间结构3.一般建筑跨度30m 以上的大跨度建筑采用（）结构。

A、砌体B、框架C、板墙D、空间4.建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。

A、50~100B、80~150C、25~50D、15~255.建筑物的设计使用年限为50 年，适用（）。

A、临时性结构B、易于替换的结构构件C、普通房屋和构筑物D、纪念性建筑和特别重要的建筑结构6.耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。

A、0.5 小时，难燃烧体C、二级D、三级8.模数60M 的数值是（），经常用于（）。

A、60mm，构件截面或缝隙B、600mm，门窗洞口C、6000mm，柱距或开间D、60000mm，建筑总尺寸9.如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。

A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图10.建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。

A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽D、房屋外墙的墙段及门窗洞口尺寸11.下列选项中，不是建筑剖面图所表达的内容的是（）。

A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C、外墙表面装修的做法D、门窗洞口、窗间墙等的高度尺寸12．基础埋深不得过小，一般不小于（）。

A、300mmB、200mmC、500mmD、400mm二.多选题(每小题3 分,共12 分)1、建筑物材料使用效果主要可从( )方面来评价。

试题1一、填空题（每空1分，共计20分）1、形体三面投影“三等”关系为、、。

2、图样的尺寸标注由、、、组成。

3、建筑工程图纸中的尺寸单位，除标高及总平面图中以为单位外，其余以单位。

4、总平面图中新建建筑物用线表示。

5、房屋建筑施工图按照专业设计分工不同，主要分为施工图、施工图、施工图。

6、结构施工图中结构构件代号：梁、板、柱、构造柱。

7、建筑立面图施工中主要用于装饰施工。

8、楼梯详图包括、和节点详图。

二、单选题（每题1分共30分）1、尺寸起止符号一般用（）绘制。

A . 箭头B. 中实线C. 细实线D. 粗斜短线2、下列说法中正确的是（）。

A 、刚性防水屋面的女儿墙泛水构造与卷材屋面构造是相同的。

B 、刚性防水屋面，女儿墙与防水层之间不应有缝，并加铺附加卷材形成泛水。

C 、泛水应有足够的高度，一般不小于250mm 。

D 、刚性防水层内的钢筋在分格缝处应连通，以保持防水层的整体性。

3、相对标高的零点正确的注写方式为（）。

A. ±0.000B. -0.000C. +0.000D.无特殊要求4、基础埋深不得过小，一般不小于（）。

A. 200mmB. 300mmC. 400mmD. 500mm5、柔性基础与刚性基础受力的主要区别是（）。

A.柔性基础比刚性基础能承受更大的荷载B.柔性基础只能承受压力，刚性基础既能承受拉力，又能承受压力C.柔性基础既能承受压力，又能承受拉力，刚性基础只能承受压力D. 刚性基础比柔性基础能承受更大的拉力6、肋梁式楼盖荷载的传递途径为（）。

A. 板—次梁—主梁—墙B. 次梁—主梁—板—墙C. 板—主梁—次梁—墙D. 主梁—次梁—板—墙7、平屋顶隔热的构造做法中没有（）。

A. 蓄水隔热B. 洒水隔热C.反射降温隔热D.植被隔热8、对于（）一般用分轴线表达其位置。

A. 屋架B. 隔墙C. 大梁D. 柱子9、砖的强度等级符号是（）。

A.、MU B 、MC C、M D 、C10、单向板是指板的长边与短边之比为（）的板。

'-1、单项选择题 (30)1．图纸的会签栏一般在（）A．图纸右上角及图框线内 B ．图纸左上角及图框线外C．图纸右上角及图框线外 D ．图纸左上角及图框线内@！．一物体图上长度标明为2000，其比率为 1﹕5，则其实质大小为（）A．400 B ．2000 C ． 10000 D ．2003．以下仪器或工具中，不可以用来画直线的是（）A．三角板 B ．丁字尺 C ．比率尺 D ．曲线板4.在土木匠程制图中，除了恪守建筑工程制图标准和某些行业标准外，还一定恪守的国家标准为： ( )A. 总图制图标准B. 水利水电工程制图标准C. 技术制图标准D.铁路工程制图标准5.由国家职能部门拟订、公布的制图标准，是国家级的标准，简称国标。

国标的代号为： ( )A. ISOB. GBC. StandardD. ANSI6.图纸上的各样文字如汉字、字母、数字等，一定按规定字号书写，字体的号数为：()A. 字体的高度B.字体的宽度C.标准中的编号D. 序号7.绘制工程图应使用制图标准中规定的幅面尺寸，此中A2 幅面的尺寸为：()A. 594 841（ A1）B. 210297(A4)C. 420594(A2)D.297 420(A3)1189*841(A0)8.绘制工程图应使用制图标准中规定的幅面尺寸，此中 A4 幅面的尺寸为：( )A. 594 841B. 210297C. 420594D. 2974209.绘图比率是： ( )A. 图形与实物相应因素的线性尺寸之比B. 实物与图形相应因素的线性尺寸之比C. 比率尺上的比率刻度D.图形上尺寸数字的换算系数10.假如物体的长度为1000mm，绘图比率是 1:20 ，则在绘图时其长度应取： ()A. 100B. 1000C. 50D. 2011.假如物体的长度为 1000mm，绘图比率是 1:20 ，则在其图形上长度标明的尺寸数字为 ( )A. 100B. 1000C. 50D. 2012.比率尺是三棱柱形的，按比率绘图时，应使用比率尺，它的作用是：( )A. 按比率进行尺寸胸怀B.查找换算系数C.与计算器的作用近似D.可画直线13.粗实线的用途为： ( )A.表示设想轮廓B. 表示可见轮廓C. 表示不行见轮廓D. 画中心线或轴线14.中粗虚线的用途为： ( )A.表示设想轮廓B. 表示可见轮廓C. 表示不行见轮廓D. 画中心线或轴线15.粗线、中粗线和细线的宽度比率为： ( )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116.虚线由短画和短间隔构成，以以下图所示，其短画的长度a 的值应取： ( )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mma 的值应取：17. 点画线由长画、短间隔和点构成，以以下图所示，其长画的长度 ( )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18.右图中直径尺寸注法错在： ( )A.尺寸起止符号应为短斜线B.尺寸数字没有居中C.尺寸线应当倾斜D.直径尺寸应当注在圆外19.右图中直径尺寸注法错在： ( )A.尺寸起止符号应为短斜线B.尺寸数字不可以水平注写C.尺寸数字应注写在圆内D.尺寸数字注写的引出线不该从尺寸线端点引出20.右图中长度尺寸注法错在： ( )A.尺寸起止符号倾斜方向不对B.尺寸线距离标明地点太远C.该尺寸应注写在图形轮廓内D.尺寸线不该是图形轮廓线的延伸线21.绘图仪器中分规的主要作用是： ( )A.画圆或圆弧B.是圆规的备用品C. 用来截量长度D.不过平分线段22.徒手绘图草图时： ()A.不过不需要固定图纸，其余与仪器图同样B.能够了草任意一些C.所有图线同样，没有粗中细线型的要求D.画线靠徒手，定位靠目测，一定保持线型明确，比率协调23.工程上常用的图示方法中使用最宽泛的是那一种？ ( )A. 多面正投影法B.轴测投影法C. 标高投影法D.透视投影法24.下面对于轴测投影的说法哪一个是正确的？ ( )A. 直观性强，有必定的胸怀性B. 最拥有真切感，但作图太繁琐费时C. 绘图简易，有立体感，无胸怀性D. 绘图简易，胸怀性好，无立体感25.正投影法是指： ( )A.投射线都订交于投射中心，投射出形体投影的方法B.投射线相互平行且垂直于投影面，投射出形体投影的方法C.由相互平行的投射线投射出形体投影的方法D.投射线相互平行且倾斜于投影面，投射出形体投影的方法26.多面正投影法的长处是： ( )A.直观性强B.富裕立体感和真切感C. 绘图简易，立体感强D.绘图简易，胸怀性好27.下面哪一个性质不是中心投影法和平行投影法共有的基天性质( )A. 同生性B.附属性C.聚集性D.平行性28.@下面哪一个性质不是平行投影法独有的基天性质 ( )A. 平行性B.定比性C.相像性D.接合性29.@ 平行投影法中图形的相仿性是指：( )A. 相像性B.全等性C.平面图形非退化的平行投影D.平行性30@. 三面投影图在胸怀关系上有：( )A. 三个投影各自独立B.正面投影和水平投影长对正C. 长对正、高平齐、宽相等D.正面投影和侧面投影高平齐31.@三面投影图中水平投影反应形体的： ( )A. 上下、左右、前后的三个方向的关系B.左右、前后的方向关系C. 上下、左右的方向关系D.上下、前后的方向关系32.@ 三面投影图中正面投影反应形体的：( )A. 上下、左右、前后的三个方向的关系B.左右、前后的方向关系C. 上下、左右的方向关系D.上下、前后的方向关系33. 三面投影图中侧面投影反应形体的： ()A. 上下、左右、前后的三个方向的关系B.左右、前后的方向关系C. 上下、左右的方向关系D.上下、前后的方向关系34.假如 A 点在 V 投影面上，则： ( )A. A 点的 x 坐标为 0B. A点的 y 坐标为 0C. A 点的 z 坐标为 0D. A点的 x、y、z 坐标都不为 035. 假如 A 点在 H 投影面上，则： ()A. A 点的 x 坐标为 0B. A点的 y 坐标为 0C. A 点的 z 坐标为 0D. A点的 x、y、z 坐标都不为 036. 假如 A 点在 W投影面上，则： ()A. A 点的 x 坐标为 0B. A点的 y 坐标为 0C. A 点的 z 坐标为 0D. A点的 x、y、z 坐标都不为 037.右图中两直线的相对几何关系是： ( )A. 订交B.交织C. 订交垂直D.交织垂直38.右图中两直线的相对几何关系是： ( )A. 订交B.交织C. 平行D.没法判断39.右图中两直线的相对几何关系是： ( )A. 订交B.交织C. 订交垂直D.交织垂直40.右图中两直线的相对几何关系是： ( )A. 订交B.交织C. 订交垂直D.交织垂直41.右图中两直线的相对几何关系是： ( )A. 订交B.交织C. 平行D.交织垂直42.右图所示平面的种类是： ( )A. 水平面B.正平面C. 侧平面D.任意倾斜平面43.@右图所示平面的种类是： ( )A. 铅垂面B.正垂面C. 侧垂面D.任意倾斜平面44.右图所示平面的种类是： ( )A. 铅垂面B.正平面C. 侧平面D.任意倾斜平面45.以下图中三棱锥的侧面投影是： ( )46.在右图所示的三棱锥两面投影图中： ( )A.D 点在三棱锥右前棱面上B.D 点在三棱锥后棱面上C.D 点在三棱锥左前棱面上D.D 点不在三棱锥表面上47.轴测投影是依据什么原理投射获得的： ( )A. 平行投影B.中心投影C.正投影D.斜投影48.在以下图中已知形体的三面投影图，则与其符合的轴测图是：( )'-49.以下图所示组合体，正确的左边立面图是： ( )50.以下图所示组合体，正确的 1-1 剖视图是： ( )1、单项选择题1.在钢筋混凝土结构中，散布钢筋的作用是：()A. 起架立作用B.主要受力钢筋C. 蒙受剪力D.固定钢筋的地点并分派荷载到受力钢筋2.在钢筋混凝土结构中，箍筋的作用是：()A. 起架立作用B.主要受力钢筋C. 固定钢筋的地点并蒙受剪力D.分派荷载到受力钢筋3.在钢筋混凝土结构中，受力钢筋的弯起作用是：()A. 形成钢筋骨架B.使受力钢筋一直处于构件中拉应力最大的地区C. 蒙受剪力D.分派荷载到其余钢筋4.在钢筋混凝土结构图中，构件的轮廓线用： ( )A. 粗实线绘制B.中粗实线绘制C.细实线绘制D.加粗的粗实线绘制5.在钢筋混凝土结构图中，可见的钢筋用：()A.粗实线绘制，线宽由钢筋直径确立B.中粗实线绘制C.用钢筋的实质投影表示D.粗实线绘制，线宽不表示钢筋粗细6.在钢筋混凝土结构图中，不行见的钢筋用：()A. 粗虚线绘制，线宽由钢筋直径确立B.粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D.中粗虚线绘制7.在钢筋混凝土结构图中，钢筋的横断面用：()A.涂黑的圆点表示，圆点大小由钢筋直径确立B.空心圆圈表示C.一致大小的涂黑圆点表示D.涂黑的三角形表示8.在钢筋混凝土结构图中，预应力钢筋用：()A.粗双点画线绘制，线宽由钢筋直径确立B.中粗双点画线绘制C.粗双点画线绘制，线宽不表示钢筋粗细D.细双点画线绘制9.在钢筋混凝土结构图中，钢筋的标明中符号 @的含义为： ()A. 钢筋的直径符号B.钢筋的品种代号C. 平均散布的钢筋间距D.钢筋表面的种类10．总平面图上拟建建筑物的标高是指 () 的标高A．室外设计地面B．基层室内陆面C．二楼楼面D．屋面11．组合体的尺寸不包含 ()A．总尺寸B．定位尺寸C．定形尺寸D．标记尺寸12．图线不得穿越尺寸数字，不行防止时。

《建筑识图与房屋构造》课后习题答案（1）第一章制图基本知识1、什么是投影？投影分为几类？形体的影子就发展成为能满足生产需要的投影图，简称投影。

分为中心投影和平行投影。

2、正投影有哪些特点？1）真实性2）积聚性3）类似性4）从属性5）定比性6）平行不变性3、什么是三等关系？V、H两面投影都反映形体的长度，展开后所反映形体的长度不变，因此画图时必须使它们左右对齐，即“长对正”的关系；同理，H、W面投影都反映形体的宽度，有“宽相等”的关系；V、W面投影都反映形体的高度，有“高平齐”的关系，总称为“三等关系”。

4、形体的三面投影图是怎样形成的?将形体置于三面投影体系中，且形体在观察者和投影面之间。

形体靠近观察者一面称为前面，反之称为后面。

由观察者的角度出发，定出形体的左、右、上、下四个面。

由安放位置可知，形体的前、后两面均与V面平行，顶底两面则与H面平行。

用三组分别垂直于三个投影面的投射线对形体进行投影，就得到该形体在三个投影面上的投影。

5、点的投影和坐标有怎样的关系?把三投影面体系当作直角坐标系，则各投影面就是坐标面，各投影轴就是坐标轴,点到三个投影面的距离，就是相应的坐标数值。

空间A点的坐标可表示为: A (X,Y,Z)；而点的每个投影只反映两个坐标，其投影与坐标的关系如下：（1）A点的H面投影a可反映该点的X和Y坐标；（2）A点的V面投影a′可反映该点的X和Z坐标；（3）A点的W面投影a″可反映该点的Y和Z坐标6、如何判别两点的相对位置?空间两点的相对位置是以其中某一点为基准来判断另一点在该点的前后、左右、上下的位置，这可用点的坐标值的大小或两点的坐标差来判定。

具体的说就是：X坐标大者在左边，X坐标小者在右边；Y坐标大者在前边，Y坐标小者在后边；Z坐标大者在上边，Z坐标小者在下边。

7.什么是重影点? 如何判别重影点的可见性?当空间两点位于某一投影面的同一投射线上时，则此两点在该投影面上的投影重合，此两点称为对该投影面的重影点。

《建筑识图与构造》习题库（含参考答案）1、关于楼梯平台宽度的问题，下列说法错误的是( )A、平台宽度≥楼梯段宽度；B、一般楼梯平台宽度≥1.1m；C、医院主楼梯的梯段宽度不应小于1.65m，平台深度不应小于2m；D、楼梯平台净宽≤楼梯段宽度。

答案：D2、屋面分格缝处常用的密封材料为( )。

A、水泥砂浆；B、油膏；C、细石混凝土；D、防水砂浆。

答案：B3、垂直面的三面投影，有( )投影为原图形的相似形。

A、1个B、2个C、3个D、0个答案：B4、屋顶设计最核心的要求是( )。

A、美观B、承重C、防水D、保温、答案：C5、用直角三角形法求线段实长及对V面的倾角β时，应以该线段的V面投影为一直角边，以( )为另一直角边。

A、直线两端点的X坐标差B、直线两端点的Y坐标差C、直线的实长D、直线两端点的Z坐标差答案：B6、称为建筑物的是( )A、水塔B、蓄水池C、体育馆D、烟囱答案：C7、已知M点在N点正前方，则M和N两点的( )坐标值不相等A、X方向B、Y方向C、Z方向D、所有方向答案：B8、下列哪种建筑的楼梯坡度可以略大些？( )A、教学楼；B、医院；C、住宅楼；D、影剧院。

答案：C9、下列平屋顶的各构造层次中，那一项不是主要构造层。

( )A、承重结构层；B、防水构造层；C、找平（找坡）层；D、保温隔热层。

答案：C10、民用建筑包括居住建筑和公共建筑，下面属于居住建筑的是( )A、旅馆B、宿舍C、疗养院D、幼儿园答案：B11、梯段改变方向时，扶手转向端处的平台最小宽度不应小于梯段宽度，并不得小于( )。

A、900mmB、1000mmC、1100mmD、1200mm答案：C12、下面哪些楼梯不可以作为疏散楼梯( )。

A、直跑楼梯B、剪刀楼梯C、螺旋楼梯D、多跑楼梯答案：C13、建筑立面图不可以用( )命名。

A、朝向B、外貌特征C、结构类型D、首尾轴线答案：C14、引出线应以( )绘制。

A、点画线B、中实线C、细实线D、粗实线答案：C15、在下列基础类型中，可不受刚性角限制的是( )A、砖基础B、毛石基础C、砼基础D、钢筋砼基础答案：D16、安装窗框时，若采用塞口的施工方法，预留的洞口比窗框的外廓尺寸要大，最少大( )mmA、20B、30C、40D、50答案：A17、地下室防潮构造做法中，在做好外墙防潮层后，需在外侧回填低渗透性的土壤，并逐层夯实，其宽度为( )mm。

预算员《建筑识图与房屋构造》复习资料识图与构造练习题（是非题）1、工程图中的尺寸由尺寸线、尺寸界线、尺寸起止符号、尺寸数字四部分组成。

✓2、工程图上标注的尺寸数字，是物体的实际尺寸，它与绘图的比例有关。

✗正确：与绘图的比例无关。

3、图样的比例，应为图形与实物相对应的线性尺寸之比。

✓4、工程图上的尺寸，除标高及总平面图以米为单位外，其余都以毫米为单位。

✓5、建筑工程的图纸大多是应用正投影的原理和方法绘制的。

✓6、形体在三面投影图上必定符合长对正、高平齐、宽相符的投影规律。

✓7、形体与投影面倾斜，投射线垂直于投影面得到的轴测投影图称为轴测斜投影图。

✗正确：称为轴测正投影图。

8、正等测的轴间角均为120度；轴向变形系数均为0。

82，在作图时都取简化系数1。

✓9、用两个或两个以上相交的剖切面剖切形体，所得剖面图叫阶梯剖面图。

✗正确：展开剖面图。

10、断面图直接画在构件假想的断开处，称为重合断面。

✗正确：中断断面。

11、民用建筑按建筑结构承重方式可分为砖木结构、混合结构、钢砼结构、钢结构等。

✗正确：按建筑承重结构的材料分为12、用柱与梁组成框架结构承重受房屋的全部荷载称为框架结构。

✓13、根据统一的标准，设计通用的构件、配件、单元和房屋称为建筑的标准设计。

✓14、标准尺寸单位是最基本的数值叫基本模数，用M表示。

✓15、定位线是确定主要结构或构件的位置及构造尺寸的基线。

✗正确：标注尺寸16、一般情况下，构造尺寸加上缝隙的大小等于标志尺寸，所以标志尺寸一定大于构造尺寸。

✗正确：不一定。

17、地基每平方米所能承受的最大压力，叫地基容许承载力。

✓18、上部荷载越大，要求基础的底面积就越大；或者说，地基容许承载力越小，所需要的基底面积就越大。

✓19、凡受刚性角限制的基础称为刚性基础，钢筋砼基础属于刚性基础。

✗正确：钢筋砼基础属于柔性基础。

20、用钢筋砼建造的基础，抗弯能力很大，叫做柔性基础。

✓21、基础的埋置深度是指室外地面到基础底面的距离。

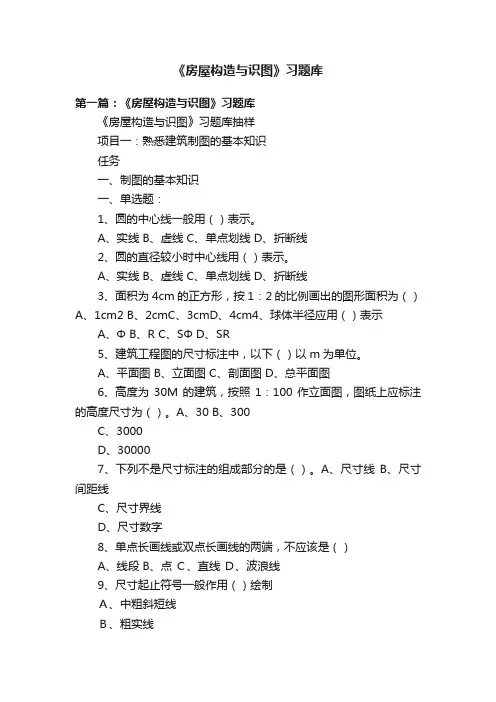

《房屋构造与识图》习题库第一篇：《房屋构造与识图》习题库《房屋构造与识图》习题库抽样项目一：熟悉建筑制图的基本知识任务一、制图的基本知识一、单选题：1、圆的中心线一般用（）表示。

A、实线B、虚线C、单点划线D、折断线2、圆的直径较小时中心线用（）表示。

A、实线B、虚线C、单点划线D、折断线3、面积为4cm的正方形，按1：2的比例画出的图形面积为（）A、1cm2B、2cmC、3cmD、4cm4、球体半径应用（）表示A、ΦB、RC、SΦD、SR5、建筑工程图的尺寸标注中，以下（）以m为单位。

A、平面图B、立面图C、剖面图D、总平面图6、高度为30M的建筑，按照1：100作立面图，图纸上应标注的高度尺寸为（）。

A、30 B、300C、3000D、300007、下列不是尺寸标注的组成部分的是（）。

A、尺寸线B、尺寸间距线C、尺寸界线D、尺寸数字8、单点长画线或双点长画线的两端，不应该是（）A、线段B、点Ｃ、直线Ｄ、波浪线9、尺寸起止符号一般作用（）绘制Ａ、中粗斜短线Ｂ、粗实线Ｃ、细实线Ｄ、箭头10、对称构配件采用对称省略画法时，尺寸数字应（）注写Ａ、按整体一半尺寸B、按整体全尺寸C、按整体1/4尺寸D、前三种都可以11、建筑工程图纸幅面有五种，幅面代号没有（）A、A0 B、A3C、A4D、B412、图样及说明中的汉字，宜采用（）A、仿宋体B、扁仿宋体C、方仿宋体D、长仿宋体13、尺寸线应用（）绘制A、粗实线B、中实线C、细实线D、特细实线14、尺寸线为竖向时，其尺寸数字的字头应当朝向（）A、上B、下C、左D、右15、在较小图形中，点划线绘制有困难时可用（）代替A、实线B、虚线C、折断线D、波浪线16、建筑工程图的尺寸单位，一般以（）为单位。

A、mB、dmC、cmD、mm17、尺寸线与图样最外轮廓线的间距不宜小于（）mm。

A、5B、10C、15D、2018、以下关于图线的画法错误的是（）A、虚线、单点划线、双点划线的线段长度和间隔，应各自相等B、相互平行的图线，其间隙不能小于粗线的宽度C、单点划线两端不应是点D、虚线与虚线相交，应交于虚线处19、正确的尺寸标注方法是（）A、轮廓线可用做尺寸线B、轮廓线不可用做尺寸界线C、中心线可用做尺寸线D、尺寸界线不能做为尺寸线二、多选题：1、建筑工程图纸的幅面规格不含（）A、A0B、A2C、A4D、A6E、A82、工程建设图的图线包括有（ABDE）等。

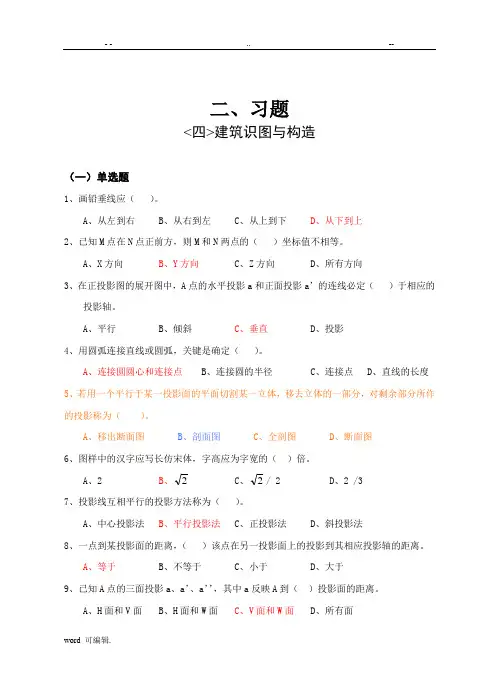

二、习题<四>建筑识图与构造（一）单选题1、画铅垂线应（）。

A、从左到右B、从右到左C、从上到下D、从下到上2、已知M点在N点正前方，则M和N两点的（）坐标值不相等。

A、X方向B、Y方向C、Z方向D、所有方向3、在正投影图的展开图中，A点的水平投影a和正面投影a’的连线必定（）于相应的投影轴。

A、平行B、倾斜C、垂直D、投影4、用圆弧连接直线或圆弧，关键是确定（）。

A、连接圆圆心和连接点B、连接圆的半径C、连接点D、直线的长度5、若用一个平行于某一投影面的平面切割某一立体，移去立体的一部分，对剩余部分所作的投影称为（）。

A、移出断面图B、剖面图C、全剖图D、断面图6、图样中的汉字应写长仿宋体，字高应为字宽的（）倍。

A、2B、2C、2/ 2D、2 /37、投影线互相平行的投影方法称为（）。

A、中心投影法B、平行投影法C、正投影法D、斜投影法8、一点到某投影面的距离，（）该点在另一投影面上的投影到其相应投影轴的距离。

A、等于B、不等于C、小于D、大于9、已知A点的三面投影a、a’、a’’，其中a反映A到（）投影面的距离。

A、H面和V面B、H面和W面C、V面和W面D、所有面10、侧垂面在（）投影面上的投影积聚为直线。

A、HB、VC、WD、任意11、已知点M坐标（10，20，10），点N坐标（10，20，0），则以下描述M、N两点相对位置关系的说法哪一种是正确的？（）A、点M位于点N正下方B、点M位于点N正左方C、点M位于点N正后方D、点M位于点N正上方12、轴测投影的轴间角均为120°，作图时轴向缩短系数均取1，则为（）。

A、正等测B、正二测C、水平斜二测D、正面斜二测13、建筑物的主要承重构件全部采用钢筋混凝土结构，称为（）。

A、砖混结构B、钢结构C、钢筋混凝土结构D、筐架结构14、建筑物的耐久等级为二级时的耐久年限为（）年。

A、50~100B、25~50C、70~50D、15~2515、砖墙的定位轴线的间距应符合模数数列的规定，即（）。

建筑识图与构造习题集答案建筑识图与构造的习题集是一种全面的学习方法，用于帮助了解建筑建筑学知识和能力。

通过分析和解决这些习题，可以更深入地理解建筑设计、识图和构造原理，从而提高设计能力。

本习题集将引导你深入了解不同的设计实践和相关理论，拓展视野，助你获得更多的设计收获。

建筑识图与构造组合是一种基于图形处理技术的建筑学教学方法，在其学习过程中要求学生获得建筑图形学识，并适应其形式表达方式，熟悉具有历史意义的绘图符号和标准化的计量单位。

教师可以通过一些习题帮助学生深入学习建筑识图与构造，下面将给出一些识图与构造习题及其解答：一、平面图题1. 一个矩形建筑物一侧有两个窗户，每个窗户的尺寸是6英尺高*4英尺宽，门的尺寸是8英尺高*2英尺宽，请绘制出该建筑物的平面图？答案：二、立面图题2. 一个倒三角形的立面图，倒三角形的最高高度为30英尺，底边长度为40英尺，请绘制出该立面图的零件和材料的执行图？答案：三、结构配置表3. 一个三角形屋顶结构，三角形屋顶的三边长度分别为30英尺，36英尺，42英尺，吊顶材料为混凝土，请按照各种需求给出结构配置表？答案：结构名称 | 材料类型 | 材料数量-|-|-屋顶墙 | 混凝土 | 3支撑梁 | 混凝土 | 3连接件 | 混凝土 | 18支撑架 | 混凝土 | 27四、结构构件尺寸表4. 一个框架式建筑，共有6间房屋，每个房屋有2间屋顶，屋顶的长度为20英尺，宽度为10英尺，屋架材料为钢筋混凝土，请按照各种需求给出结构构件尺寸表？答案：构件类型 | 构件尺寸-|-墙体 | 20x10英尺窗户 | 8x4英尺屋顶梁 | 20x10英尺支撑柱 | 20x10英尺屋架 | 8x4英尺。
