中野酚醛彩钢复合板风管
施工标准
中野酚醛彩钢复合板是在中野改性酚醛泡沫板上，双面粘贴彩钢板复合而成，其尺寸：1200×2000×25mm或1200×4000×25mm，其中彩钢板的厚度为0.375mm。
1、施工准备
1.1 风管施工负责人必须熟悉风管、风口及阀门布置图和空调通风设计要求及施工要求，有关规范、规程；熟悉风管、风口及阀门制作和安装工艺，并对施工班组长和施工技术骨干进行技术交底。
1.2 根据施工总量及施工进度，风管施工负责人作出板材和其它辅材及人员需求计划，并检查具体到位情况。
1.3 施工前准备好如下施工机具：
①专用刀具（含专用刀具工具箱及所配备的相应配件）②工作台（4500*1200*750，
台面铺地毯）、2.2米压尺、1.3米压尺、1米钢直尺、0.5米钢角尺、1米丁字尺、3米卷尺③橡皮锤、胶刷、裁纸刀、密封胶枪、铆钉枪④手电钻、砂轮切割机、电锤、电焊机、小型台钻、修边机。
1.3 施工前，质安员应按规定对施工机具、材料进行全面检查和报验，只有合格才可用于施工，并作好相应记录。
2、复合板、辅材的存放
2.1 板材吊装时，绳索与板材或纸质包装盒接触处应垫以垫木。
2.2 板材堆放场地必须干净、平整。
2.3 板材不得甩、碰、砸、踏。
2.4 板材不能露天存放，严防雨水淋湿。
2.5 辅材应集中存放在指定的位置，避免乱堆乱放。
2.6 辅材应按照不同类别进行合理存放，小配件应单独装箱保存。
2.7 专用胶水要单独存放并注意防火。
2.8 所有辅材应注意防潮、防火、防盗。
3、专用工具的使用
3.1 按照《专用刀具使用说明书》安装调试好刀具。
3.2 刀片应干净、锋利；刀具（尤其是底端）应干净，无胶水和其他污物。
3.3 刀片应深度到位，90o双刀的刀片长度应以切透板材而又不切伤下层铝箔为准；左、右45o刀和直刀应以切透板材和下层铝箔为准。
3.4 45o刀和90o的刀，角度应准确无偏差。
3.5 运刀应用力均匀、速度平稳，且刀具底端不伤及与之相接触的上层铝箔。
3.6 使用刀具时，应轻拿轻放；用完后应侧立放置，严禁底面朝下放置，以防损伤刀片。
4、施工流程
5、直管制作
直管的制作步骤：
切割下料——“V”型槽划痕折弯——拼接面涂胶——拼接成型——上铆钉——管内拼缝涂密封胶

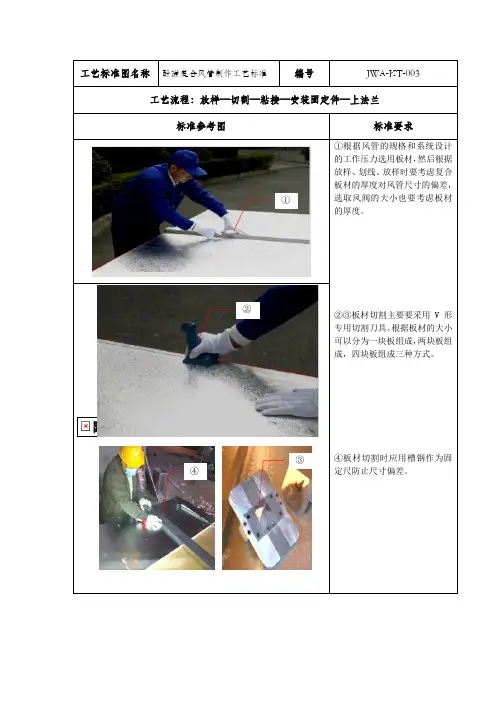

5.1切割下料
5.1.1 板材切口应准确，切线应平直或照划线。
5.1.2 板材切口应平整、无破损。
5.1.3 相拼接成90o的两块板材，其拼接面成45o，且一块的彩钢板面多留出25 mm。
5.1.4 矩（正方）形风管各对角线的尺寸应一致，其误差≤1.5mm，风管相邻的两个面应垂直成90o，接缝无明显缝隙。
5.2“V”型槽划痕折弯
5.2.1 在彩钢面的90o折角处或“V”型槽底端划痕，痕线深度要适当、平直，不能划破彩钢面。
5.2.2 依划痕线折90o角，折角线要平直、有棱有角、不能呈弧线。
5.3 涂胶
5.3.1 涂胶前，应先进行检验，查看折后能否成90o，如不能成90o，则需进行修正。
5.3.2 所有拼接面均应涂胶；
5.3.3 拼接表面必须清洁、无污物；涂胶要均匀，不堆集、无间断。
5.3.4 拼接面在粘接前，必须检查胶的固化程度，可用手触摸，待胶不拉丝仍有粘性时进行粘接为最佳（晾置时间一般为：在夏天为5～10分钟；在冬天为20～30分钟）。
5.4粘合
5.4.1 粘接必须始于相同的尾端，在另一端切去多余的长度。
5.4.2 粘接部位要对准，直管折角应平直，折后都应成90o。
5.4.3 粘接部位要牢固、平整、压严实、无明显缝隙。
5.5上铆钉
5.5.1 在90o折角彩钢板搭接面要用铆钉进行铆接，铆钉要垂直于搭接面。
5.5.2 铆钉位于彩钢板搭接面横向的中间，其间距要均匀、且以60mm～100mm为宜，具体视风管的尺寸而定。
5.5.3 铆钉点须成排成直线，且距边线为10mm。
5.6密封
管内接缝处应填充密封胶，胶要填实、均匀、不堆集、不断线、且美观。
6、弯管制作
弧形弯头的制作步骤：
划线——切割下料——内外弧板的弯曲——内外弧板彩钢面开剪刀口、划痕、折90o角——拼接面涂胶——拼接成型——上铆钉——管内拼缝涂密封胶
6.1划线切割下料
6.1.1 按风管的尺寸大小，选用合适尺寸的合格板材。
6.1.2确定圆弧的圆心点，圆心的确定可参考下表：
6.1.3 用圆规画出弯管的两段弧线。
6.1.4 依两段弧线用左45o刀、右45o刀和修边机，动刀下料弯管的两侧面即主板。
6.1.5 用左45o刀、右45o刀和修边机，动刀下料弯管的内、外两弧面板。
6.1.6 弧面板的两彩钢面要多留出25 mm。
6.2内外弧板的弯曲
6.2.1 用压尺在内外弧板的铝箔面上压出与端面垂直且宽度一致的曲槽，其宽度、深度、
6.3开剪刀口、划痕、折90o角
6.3.1 依内、外两弧面板的弧度，将弧面板上多留出的25mm彩钢面开剪刀口,其间距依弧面板弧度的大小以30mm～50mm为宜。
6.3.2 在彩钢面剪刀口的90o折角处划痕，痕线深度要适当、平直，不能划破彩钢面。6.3.3 依划痕线折90o角，折角线要平直、有棱有角、不能呈弧线。
6.4拼接面涂胶、拼接成型、上铆钉、管内拼缝密封
6.4.1 主板及弧板的拼接面须涂专用胶水。
6.4.2 拼接主板和弧板时，首先粘结外弧板，再粘结内弧板。
6.4.3 依直管的制作要求，在主板与弧板的彩钢板搭接面上打铆钉。
6.4.4 在弯管接缝内涂密封胶。
6.4.5弯管端口安装法兰。
7、渐缩管制作
如图所示，先将板材切割成形，将侧板同时安装在主板上，形成“u”形，再将主板盖上和打铆钉。
8、三通制作
弯管三通的制作如图所示：
9、风管盲板制作
9.1 按风管尺寸用斜45o刀下料，将板材的彩钢板面多留出30 mm ，划痕、折90o角；在切割面涂胶，并齐铝箔切割线涂密封胶。 9.2 风管四面齐彩钢板面切斜45o ，在切割面涂胶，并齐铝箔切割线涂密封胶。 9.3 按45o切割面拼接，在多出30 mm 的彩钢搭接面上铆钉，铆钉须成线成行，且距边线为10mm 。 10、风管加强
10.2 当边长大于1200mm 时，应在法兰连接的单侧方向长度为1000mm 的位置，设纵向 加固点。
10.3 固定支撑可利用∮8～∮10的镀锌铁杆、铝质保护碟片、螺母垫圈等零部件组成。
11、风管连接 11.1无法兰连接
11.1.1 当风管边长≤800mm 时，可采用无法兰连接。
11.1.2 连接步骤：管道端面涂胶、粘贴铝箔胶带——铝箔胶带表面涂胶——管道对接、彩钢面搭接——彩钢搭接面上铆钉
11.2法兰连接
由平面接口法兰、工字插条、封口胶角、锌铁补偿角可组成一套完整的隐形法兰系统。
11.2.1 风管边长L＞500mm的风管连接、在风管上开口与支管的直角连接、风管与阀门的连接、风管与弯头的连接、三通风管与软管的连接等，均必须有相应的法兰连接。
11.2.2 法兰的长度由风管内径确定，按内径尺寸减少3mm进行切割。
11.2.3 法兰的内表面及与其相结合的风管端面应涂胶，胶要涂刷饱满、均匀、不间断。11.2.4 风管边长大于500mm时，法兰连接处的端面四个角应垫锌铁补偿角，且不应露出风管端面，其两表面应涂一遍胶。
11.2.5 安装法兰时，法兰的长边置于管内，窄边置于管外。
11.2.6 法兰与风管粘接时，粘接面要贴紧，法兰表面要平整，连接要牢固。
11.2.7 风管法兰之间用工字型胶质插条连接，胶质插条插入时应松紧适度，以用手按入或用木锤轻敲入为宜；
11.2.8 工字型胶质插条的长度由风管内径确定，按内径尺寸减少2mm进行切割。
11.2.9 法兰连接处的四角应用密封胶封堵，不得漏风和漏光；四角应加封口胶角。
11.2.10 两平面接口法兰连接处应无明显的缝隙。
11.2.11 风管连接要平直、牢靠。
12、风管与其它部件的连接
12.1 与软接的连接：将软接两面自端口涂30mm宽的胶水，并置于风管端口的法兰内，再反拿出来。
12.2 与风口连接：可采用软接或者“h”形法兰连接。
12.3 与有法兰设备的连接：“F”形铝质法兰专用于风管与调节阀的连接。在"F"形法兰内侧和风管端部涂上胶水，将“F”形铝质法兰装在风管上后，再用螺钉与调节阀连接。
13、风管吊装
13.1 直径大于2000mm或边长大于2500mm的超宽特殊风管的支吊架应按设计规定。
13.2 支吊架下料宜采用机械加工，采用气焊切割口应进行打磨处理。不得采用电气焊开孔或扩孔。
13.3 吊杆应平直，螺纹应完整、光洁。吊杆加长可采用以下方法拼接：
①采用搭接双侧连续焊，搭接长度不小于吊杆直径的6倍。
②采用螺纹连接时，拧入连接螺母的螺丝长度应大于吊杆直径，并有防松动措施。
13.4 矩形风管水平安装在最大允许安装距离下，其承重横担、吊杆直径及吊架的最大间距
风管类别角钢横担
酚醛彩钢复合板风管
L25×3 L30×3 L40×4 L50×5 B≤630 630＜B≤1250 1250＜B≤2500—
吊杆直径
Φ8 Φ8 Φ10 Φ10 B≤800 800＜B≤2500 ——
水平安装支吊架最大间距
风管边长（B）
B≤1500 B≤2000 B≤2500
吊架的最大间距
≤2000≤1500≤1000
13.6 当风管垂直吊装时：支架间距应≤2.4m，每根立管支架不应少于2个。
13.7 风管长度＞20m时，应设置防止风管摆动的加固支撑，单根直管，至少应有2个固定点，每个系统不应小于1个。
13.8 吊杆位置应准确，杆身应垂直，横旦应平整。
13.9
13.10 风管穿过需要封闭的防火防爆楼板或地面时，应设壁厚不小于1.6mm的预埋管或防护套管，风管与防护套管之间应采用不燃且对人体无害的柔性材料封堵。
13.11 风管穿出屋面应有防渗漏等保护措施。
13.12 风管接口不得安装在墙内或楼板中，风管依墙体或楼板安装时，距离墙面、楼板宜大于150mm。
13.13 风管内严禁其他管线穿越。
13.14 边长大于630mm的风阀、防火阀、调节阀等部件应单独设置支、吊架。
14、风管检验
14.1板材
14.1.1 板材厚度为：25±1mm、且均匀一致。
14.1.2 表面无凹陷、无破损、无裂痕、不潮湿和无气泡现象。
14.1.3 板材应有质量合格证明文件和性能检测报告。
14.2辅助件
14.2.1 PVC法兰和工字胶质插条，各自尺寸应符合规定的要求；各自颜色一致和均匀；表面光滑，无裂缝和裂纹；韧性和脆性适当。
14.2.2 PVC法兰与工字插条之间的配合应松紧适度。
14.2.3 PVC法兰、工字插条的燃烧性能符合GB8624 B1级的要求，并有相应的检测报告。
14.2.4 锌铁补偿角为0.75 mm厚，宽度为18±0.5 mm，且成90o。
14.2.5 密封胶系进口原料生产，为中性、能防霉、抗老化，不能用普通的玻璃胶替代。
14.2.6 胶液为中野专用工程胶水，或为初粘性强、不易老化、不易腐蚀材料、气味低、高强度环保的中性有机胶。
14.2.7 固定支撑杆可为∮8mm的镀锌铁杆（铝合金圆杆）或同材质的材料。
14.2.8 其他辅件必须能满足风管的性能要求。
14.3风管
14.3.1 风管的铝箔面和彩钢板面颜色须一致，无破损。
14.3.2 风管拼缝应牢固，密封严实。
14.3.3 板材拼接宜采用专用的连接构件，连接后板面平面度的允许偏差为5mm。
14.3.4 风管采用法兰连接时，其连接应牢固可靠，法兰平面度的允许偏差为2mm。
14.3.5 风管的加固，应根据系统工作压力及产品技术标准的规定执行。
14.3.6 矩形风管断面对角线允许偏差≤1.5mm。
14.3.7 风管外径或外边长的允许偏差：当小于或等于300mm时，为3mm；管口平面度的允许偏差为2mm。
14.3.8 风管需进行漏光检测，具体方法如下：
对一定长度的风管，在周围漆黑的环境下，用一个电压不高于36V、功率100W以上带保护罩的灯泡，在风管内从风管的一端缓缓移向另一端（见图10－2－5），若在风管外能观察到光线射出，说明有较严重漏风。应对风管进行修补后再查。漏光试验必须经监理工程师确认，并做好记录。
14.3.10 风管吊装前，应对安装好的吊架进一步检查位置是否正确，安装的位置，标高及走向，应符全设计要求。并清除风管内外杂物，做好清洁和保护工作。
14.3.11 横旦应排列整齐，分布均匀对称，水平成线。
14.3.12 软接应选用防腐、防潮、防火、不易霉变的柔性材料，其长度一般宜为150~250mm，连接处应严密、牢靠。
14.3.13 两风管的连接段，接缝应牢固，无孔洞和开裂，接口应匹配，无松动。
14.3.14 明装无吊顶的风口，安装位置和标示偏差不应大于10mm
14.3.15 风口与风管的连接应严密，牢固，与装饰面相紧贴，表面平整不变形。
14.3.16 风口水平安装，水平度的偏差不应天于3/1000；风口垂直安装，垂直度的偏差不应大于2/1000。
14.3.17 风管固定牢靠，无明显摆动。
14.3.18 明装风管水平安装，水平度的允许偏差为3/1000，总偏差不应大于20mm；明装风管垂直安装，垂直度应允许偏差为2/1000，总偏差不应大于20mm；暗装风管的位置，应正确，无明显偏差。
14.3.19 风管必须通过工艺性的检测或验证，其强度和严密性应符合设计要求或能满足在1.5倍工作压力下接缝处无开裂；漏风量应符合设计与规范要求。
14.3.20 整个风管系统的检验应符合国家《通风与空调工程施工质量验收规范》
（GB50243-2002）、《通风管道技术规程》（JGJ141-2004，J363-2004）的相应验收和检测标准。
湖南中野高科技特种材料有限公司
