波导功分器波导功分器是一种用于无线通信系统中的无源器件，它可以将输入的电磁波功率平均分配到多个输出端口上。
波导功分器常用于天线系统、雷达系统、卫星通信系统等领域，起到了重要的功分作用。
波导功分器的工作原理是基于波导结构中的电磁波传输特性。
波导是一种由金属壳体包裹的空心管道，能够将电磁波限制在管道内传播。
波导功分器通常由多个分支波导和一个主波导组成。
输入电磁波信号通过主波导传输到分支波导上，然后再平均分配到各个输出端口上。
波导功分器的设计需要考虑多个因素，如频率范围、功分比、插入损耗、驻波比等参数。
频率范围是指波导功分器能够工作的频率范围，通常由所选材料和波导尺寸决定。
功分比是指输入功率在各个输出端口上的分配比例，常见的功分比有平均功分和非平均功分两种。
插入损耗是指功分器在信号传输过程中引入的能量损耗，应尽量降低以确保信号质量。
驻波比是指波导功分器在工作频率下的驻波情况，应尽量保持在较低水平，以减少信号反射和损耗。
波导功分器的制造过程需要采用精密的加工工艺和材料选择。
一般来说，波导功分器的制造分为金属加工和组装两个阶段。
金属加工主要包括波导管的切割、焊接和打磨等工艺，以及金属壳体的制作。
组装阶段则是将各个部件进行组装，并进行测试和调整，确保波导功分器的性能符合设计要求。
波导功分器在无线通信系统中具有广泛的应用。
在天线系统中，波导功分器可以将输入的射频信号平均分配到多个天线上，提高无线信号的覆盖范围。
在雷达系统中，波导功分器可以将雷达发射的脉冲信号分配到多个接收通道上，实现多目标的同时检测。
在卫星通信系统中，波导功分器可以将卫星发射的信号分配到不同的地面站，提高通信系统的容量和可靠性。
总结起来，波导功分器是一种重要的无源器件，可以将输入的电磁波功率平均分配到多个输出端口上。
它在无线通信系统中具有广泛的应用，起到了功分的作用。
波导功分器的设计和制造需要考虑多个参数和工艺，以确保其性能符合要求。
通过合理的选择和使用，波导功分器能够有效地提高无线通信系统的性能和可靠性。
功分器的设计制作与调试
功分器的设计制作与调试一、设计制作功分器的原理功分器，也称为功率分配器，是一种用来分配输入功率到多个输出端口的无源器件。
在无源器件中，当我们需要将输入功率按照一定比例分配到多个输出端口时，功分器就可以起到很好的作用。
标准的功分器是一个三端口元件，包括一个输入端口和两个输出端口。
功分器的输入功率将被均匀地分配到两个输出端口上，且输出端口之间相互隔离，不会有能量交流。
设计制作功分器的步骤如下：1.确定功分器的工作频率范围：功分器的设计需要根据具体的应用需求来确定工作频率范围。
功分器的频率范围可以从几百兆赫兹到几十吉赫兹不等。
2.选择功分器的阻抗：功分器的阻抗需要与输入输出系统的阻抗相匹配，通常选用50欧姆。
3.设计功分器的结构：功分器的结构大致可以分为两种，一是二分支结构，二是平衡树状结构。
a.二分支结构是指将输入驻波器通过阻抗转换，分为两个并行的输出通路，使得输入功率均匀地分配到两个输出端口。
b.平衡树状结构则是通过铁氧体等元件来实现功分，具有更高的功分精度和更宽的工作频率范围。
4.确定工艺流程：根据功分器的结构和应用需求，确定制作工艺，如集成电路制作技术或者微带线技术等。
5.制作功分器：根据确定的工艺流程，进行制作。
制作功分器的材料通常采用高频电路工艺中的常见材料，如铝、金、铜等。
6.调试功分器：将制作好的功分器与测试仪器连接，通过测试仪器测量功分器的性能指标，如功分精度、输入输出阻抗等。
调试功分器的步骤如下：1.通过测试仪器测量功分器的插入损耗：将功分器的输入和输出端口连接到测试仪器上，通过测试仪器测量功分器的插入损耗，即输入功率与输出功率之间的损耗。
2.测量功分器的测量精度：通过测试仪器测量功分器的功分精度，即两个输出端口之间的功分误差。
3.测量功分器的输入输出阻抗：通过测试仪器测量功分器的输入输出阻抗，保证功分器的阻抗与输入输出系统的阻抗相匹配。
4.优化功分器的性能：根据测试结果，对功分器的结构和参数进行优化，以提高功分器的性能指标。
超宽带微波功分器的研制
超宽带微波功分器的研制超宽带微波功分器是一种关键的微波器件，主要用于超宽带信号的分配和传输。
由于超宽带信号具有宽带宽、高速度和低延迟等特点，因此在通信、雷达、电子对抗等领域具有广泛的应用前景。
本文将围绕超宽带微波功分器的研制展开讨论，介绍相关的理论知识和技术，并探讨实验设计和数据分析。
超宽带微波功分器的基本原理和相关技术超宽带微波功分器的主要原理是利用微波传输线、微波元件和波导等元件，将输入的超宽带信号分成多个输出信号，并对输出信号进行相位和振幅的调整，以保证输出信号的质量和稳定性。
超宽带微波功分器的主要技术包括微波理论、功率谱密度分析、计算机辅助设计等。
微波理论是研究超宽带微波功分器的基础，通过对微波传输线、微波元件和波导等元件的电磁场分布和传输特性进行研究，可以更好地了解超宽带微波功分器的性能。
功率谱密度分析技术则可以对超宽带信号的频谱分布进行分析，以便更好地了解信号的特性和进行信号处理。
计算机辅助设计技术可以借助计算机软件对超宽带微波功分器进行设计和优化，提高设计效率和准确性。
超宽带微波功分器的实验设计与数据分析实验设计：确定实验目标：本实验主要目标是研制一款超宽带微波功分器，要求其具有宽带宽、高功率、低损耗等优点，并能够实现多种输出信号形式的灵活转换。
选择实验材料：根据实验目标，选用合适的微波传输线、微波元件和波导等元件，并借助计算机辅助设计软件进行设计和优化。
设计实验方案：根据实验目标，制定详细的实验方案，包括实验步骤、操作流程和数据采集与分析方法等。
同时，对实验过程中可能出现的各种问题进行预测和解决方案的制定。
数据分析：数据处理：对实验过程中采集到的各种数据进行处理和分析，包括数据的清洗、整理、归纳和可视化等，以便更好地了解超宽带微波功分器的性能和特性。
结果分析：根据处理后的数据，对超宽带微波功分器的性能进行评估和分析，包括相位精度、振幅稳定性、频率带宽、插入损耗等方面的评估。
同时，对实验过程中出现的问题进行分析和总结，提出改进措施和方案。
功分器设计
摘要摘要功率分配器简称功分器，在被用于功率分配时，一路输入信号被分成两路或多路较小的功率信号。
功率合成器与功率分配器属于互易结构，利用功率分配器与功率合成器可以进行功率合成。
功分器在相控阵雷达，大功率器件等微波射频电路中有着广泛的应用。
现在射频和微波系统的设计越来越复杂，对电路的指标要求也越来越高，电路的功能也越来越多，电路的尺寸越来越小，而设计周期越来越短，传统的设计方案已经不能满足微波电路设计的需求，使用微波软件工具进行微波系统的设计已经成为微波电路设计的必然趋势。
小型低功耗器件是射频电路设计的研究热点，而微带技术具有小型化低功耗的优点，为此我学习了功分器的基本原理，结合当下的实际情况，设计了一个Wilkinson 功分器，并使用基于矩量法的ADS 软件设计、仿真和优化计算相关数据参数，进行参数的优化，并制作了一个性能良好的Wilkinson功分器。
关键词：功分器，ADS，优化参数IABSTRACTABSTRACTPower divider is referred to as power divider, in which the input signal is divided into two (or more) smaller power signals when the power distribution is used.Power synthesizer,and a power divider is reciprocity structure, power synthesis can be carried out using the power splitter and combiner.Power divider is widely used in phased array radar,high power devices and other microwave circuits.Now the design of RF and microwave system is more and more complex, the circuit requirements are also getting higher and higher,more and more functions of the circuit，the circuit size is getting smaller and smaller and design cycle becoming shorter and shorter, the traditional design scheme has been unable to meet the demand of microwave circuit design，using microwave software tools for the design of microwave system has become the inevitable trend of the microwave circuit design.small size and low power consumption devices is the focus of the research on the RF circuit design，and microstrip technology has the advantages of miniaturization and low power consumption. Therefore,I learned the basic principle of power divider, combined with the current actual situation,the design of the a Wilkinson power divider, and use based on method of moments of the ADS software to design,simulation and optimization calculation parameters,parameter optimization, and produced a good performance of Wilkinson power divider.Key words: power divider,ADS,optimization parametersII目录目录第1章引言 (1)1.1 功分器的发展概况 (1)第2章研究理论基础 (2)2.1 功分器的理论基础 (2)2.2 功分器技术基础 (4)2.2.1 什么是功分器 (4)2.2.2 功分器的重要性 (4)2.2.3 Wilkinson功分器的优点 (4)2.3 wilkinson基本工作原理： (5)2.4 Wilkinson功率功分器的基本指标 (6)2.4.1.输入端口的回波损耗 (6)2.4.2插入损耗 (7)2.4.3输入端口间的隔离度 (7)2.4.4功分比 (7)2.4.5相位平衡度 (7)第3章ADS的介绍 (8)3.1 ADS趋势 (8)3.2线性分析 (9)3.3电磁反正分析 (10)3.4仿真向导 (10)第4章功分器的原理图设计仿真与优化 (12)4.1 等分威尔金森功分器的设计指标 (12)4.2 建立工程与设计原理图 (12)4.2.1 建立工程 (12)4.2.2 设计原理图： (13)4.2.3 基板参数设置 (16)4.2.4 基板参数输入 (18)4.2.5 插入V AR (19)I I I目录4.2.6 V AR参数设置 (19)4.2.7 V AR微带线 (19)4.3 功分器原理图优化仿真 (21)4.4 功分器优化版图生成 (24)4.5 功分器优化 (24)4.6 功分器的版图生成与仿真 (31)第5章结论 (36)参考文献 (37)致谢 (38)外文资料原文 (39)译文 (41)I V第1章引言第1章引言1.1 功分器的发展概况功率分配器是将输入信号功率分成相等或不相等的几路输出的一种多端口的微波网络，广泛应用于雷达，多路中继通信机等大功率器件等微波射频电路中。

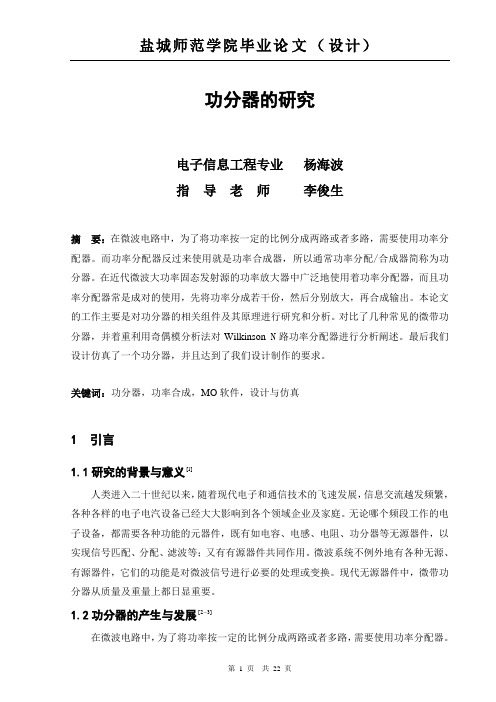

功分器的研究
