煤矿井下电气作业(井下电钳工)实操考核评分标准

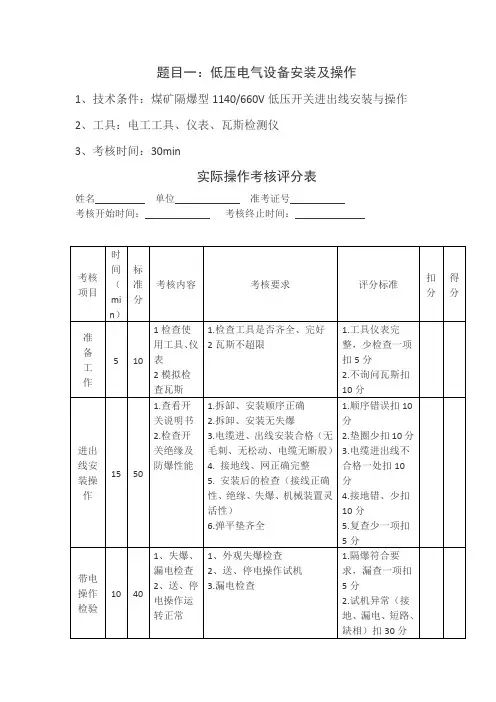

题目一：低压电气设备安装及操作1、技术条件：煤矿隔爆型1140/660V低压开关进出线安装与操作2、工具：电工工具、仪表、瓦斯检测仪3、考核时间：30min实际操作考核评分表姓名单位准考证号考核开始时间：考核终止时间：考评员：考核日期：年月日题目二：风电、瓦斯电闭锁安装1、技术条件：地面安装测定，二人安装风电，二人安装瓦斯电2、工具：、电工工具、瓦检仪、记录表格3、考核时间：90min实际操作考核评分表姓名单位准考证号考核开始时间：考核终止时间：考评员：考核日期：年月日题目三：井下接地装置安装与检测1、技术条件：地面安装接地装置进行接地电阻测定测定2、工具：电工工具、接地装置、接地测量仪表、记录表格3、考核时间：30min实际操作考核评分表姓名单位准考证号考核开始时间：考核终止时间：考评员：考核日期：年月日题目四：过电流及漏电保护装置的整定1、技术条件：按负荷整定过电流保护、按电网电压等级整定漏电保护装置（无选择）2、工具：电工工具，记录表格3、考核时间：50min实际操作考核评分表姓名单位准考证号考核开始时间：考核终止时间：考评员：考核日期：年月日题目五：煤电钻综合保护装置的故障判断与处理1、技术条件：煤电钻综合保护故障排除故障不少于三种类型（无电、缺相、过流）2、工具：电工工具、电工仪表、故障记录3、考核时间：40min实际操作考核评分表姓名单位准考证号考核开始时间：考核终止时间：考评员：考核日期：年月日题目六：井下电缆故障判断1、技术条件：地面故障电缆进行故障性质测定并排除电缆故障2、工具：电工工具、电工仪表、故障记录3、考核时间：35min实际操作考核评分表姓名单位准考证号考核开始时间：考核终止时间：考评员：考核日期：年月日题目七：井下电缆的连接1、技术条件：在地面用电缆联接器进行电缆联接2、工具：电工工具、电工仪表3、考核时间：40min实际操作考核评分表姓名单位准考证号考核开始时间：考核终止时间：考评员：考核日期：年月日题目八：矿用隔爆电气设备的安装、操作参数设定及维护1、技术条件：QJR－400/1140（660）软磁力起动器设定与维护2、工具：电工工具、电工仪表、记录表格3、考核时间：60min实际操作考核评分表姓名单位准考证号考核开始时间：考核终止时间：考评员：考核日期：年月日题目九：矿用隔爆电气设备失爆现象的判断1、技术条件：矿用隔爆电气设备及相应说明书2、工具：电工工具、塞尺、记录表格3、考核时间：10min实际操作考核评分表姓名单位准考证号考核开始时间：考核终止时间：考评员：考核日期：年月日题目十：矿用本质安全型电气设备的维护与故障处理1、技术条件：矿用本质安全型电气设备及相应说明书2、工具：电工工具、电工仪表、量具、记录表格3、考核时间：40min实际操作考核评分表姓名单位准考证号考核开始时间：考核终止时间：考评员：考核日期：年月日。

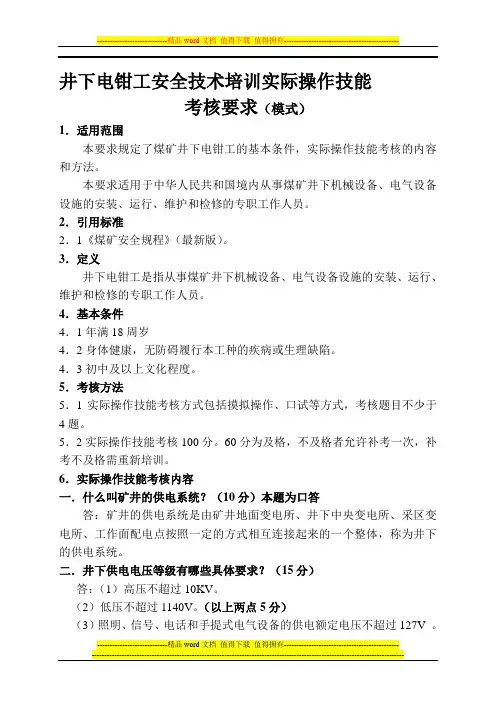

井下电钳工安全技术培训实际操作技能考核要求（模式）1．适用范围本要求规定了煤矿井下电钳工的基本条件，实际操作技能考核的内容和方法。

本要求适用于中华人民共和国境内从事煤矿井下机械设备、电气设备设施的安装、运行、维护和检修的专职工作人员。

2．引用标准2．1《煤矿安全规程》（最新版）。

3．定义井下电钳工是指从事煤矿井下机械设备、电气设备设施的安装、运行、维护和检修的专职工作人员。

4．基本条件4．1年满18周岁4．2身体健康，无防碍履行本工种的疾病或生理缺陷。

4．3初中及以上文化程度。

5．考核方法5．1实际操作技能考核方式包括摸拟操作、口试等方式，考核题目不少于4题。

5．2实际操作技能考核100分。

60分为及格，不及格者允许补考一次，补考不及格需重新培训。

6．实际操作技能考核内容一．什么叫矿井的供电系统？（10分）本题为口答答：矿井的供电系统是由矿井地面变电所、井下中央变电所、采区变电所、工作面配电点按照一定的方式相互连接起来的一个整体，称为井下的供电系统。

二．井下供电电压等级有哪些具体要求？（15分）答：（1）高压不超过10KV。

（2）低压不超过1140V。

（以上两点5分）（3）照明、信号、电话和手提式电气设备的供电额定电压不超过127V 。

（5分）（4）远距离控制线路的额定电压不超过36V。

（5分）三．高压倒闸操作时，操作人员首先要做些什么？怎样进行倒闸操作？（20分）答：（1）接到操作票后，操作人员必须穿好绝缘鞋，戴上绝缘手套,站在绝缘台上。

（5分）（2）倒闸操作时，停电拉闸必须按断路器负荷侧隔离开关，母线（电源）侧隔离开关的顺序依次操作，送电合闸操作顺序相反。

（15分）四．煤矿井下供电系统的“三大保护”指的是什么？安装保护接地有些什么具体要求？（20分）答：（1）“三大保护”是指：过流保护、漏电保护、接地保护。

（8分）（2）36V以上电气设备的金属外壳、构架、铠装电缆、屏蔽电缆都必须安装保护接地。

题目一：低压电气设备安装及操作1、技术条件：煤矿隔爆型1140/660V低压开关进出线安装与操作2、工具：电工工具、仪表、瓦斯检测仪3、考核时间：30min实际操作考核评分表姓名单位准考证号考核开始时间：考核终止时间：考评员：考核日期：年月日题目二：风电、瓦斯电闭锁安装1、技术条件：地面安装测定，二人安装风电，二人安装瓦斯电2、工具：、电工工具、瓦检仪、记录表格3、考核时间：90min实际操作考核评分表姓名单位准考证号考核开始时间：考核终止时间：考评员：考核日期：年月日题目三：井下接地装置安装与检测1、技术条件：地面安装接地装置进行接地电阻测定测定2、工具：电工工具、接地装置、接地测量仪表、记录表格3、考核时间：30min实际操作考核评分表姓名单位准考证号考核开始时间：考核终止时间：考评员：考核日期：年月日题目四：过电流及漏电保护装置的整定1、技术条件：按负荷整定过电流保护、按电网电压等级整定漏电保护装置（无选择）2、工具：电工工具，记录表格3、考核时间：50min实际操作考核评分表姓名单位准考证号考核开始时间：考核终止时间：考评员：考核日期：年月日题目五：煤电钻综合保护装置的故障判断与处理1、技术条件：煤电钻综合保护故障排除故障不少于三种类型（无电、缺相、过流）2、工具：电工工具、电工仪表、故障记录3、考核时间：40min实际操作考核评分表姓名单位准考证号考核开始时间：考核终止时间：考评员：考核日期：年月日题目六：井下电缆故障判断1、技术条件：地面故障电缆进行故障性质测定并排除电缆故障2、工具：电工工具、电工仪表、故障记录3、考核时间：35min实际操作考核评分表姓名单位准考证号考核开始时间：考核终止时间：考评员：考核日期：年月日题目七：井下电缆的连接1、技术条件：在地面用电缆联接器进行电缆联接2、工具：电工工具、电工仪表3、考核时间：40min实际操作考核评分表姓名单位准考证号考核开始时间：考核终止时间：考评员：考核日期：年月日题目八：矿用隔爆电气设备的安装、操作参数设定及维护1、技术条件：QJR－400/1140（660）软磁力起动器设定与维护2、工具：电工工具、电工仪表、记录表格3、考核时间：60min实际操作考核评分表姓名单位准考证号考核开始时间：考核终止时间：考评员：考核日期：年月日题目九：矿用隔爆电气设备失爆现象的判断1、技术条件：矿用隔爆电气设备及相应说明书2、工具：电工工具、塞尺、记录表格3、考核时间：10min实际操作考核评分表姓名单位准考证号考核开始时间：考核终止时间：考评员：考核日期：年月日题目十：矿用本质安全型电气设备的维护与故障处理1、技术条件：矿用本质安全型电气设备及相应说明书2、工具：电工工具、电工仪表、量具、记录表格3、考核时间：40min实际操作考核评分表姓名单位准考证号考核开始时间：考核终止时间：考评员：考核日期：年月日。

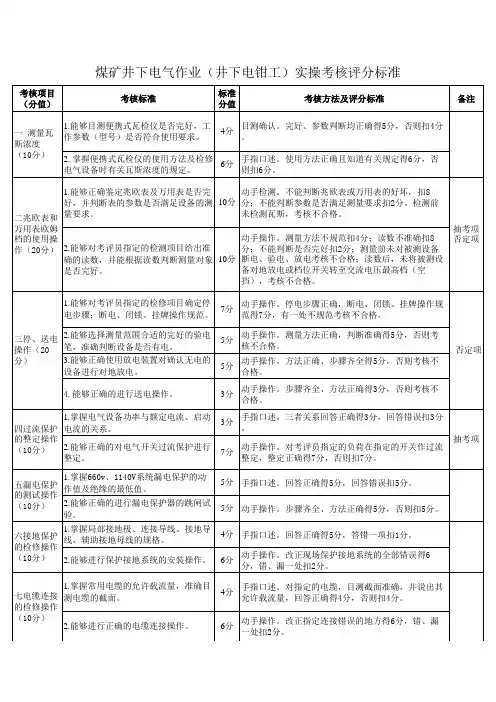

煤矿井下电气作业（井下电钳工）实操考核标准一、适用工种本考核标准适用于煤矿井下电气作业中的井下电钳工。

二、考核准备（一）每组考核所需要的主要设备和器材移动变电站、馈电开关、磁力启动器、照明综保、防爆电机、放电装置、防爆检查工具、兆欧表、电工用具、停电牌等。

（二）现场要求1．场地设置于室内，光线适宜，通风良好，有消防设施；2．设备按照井下综采工作面配电点模式安装。

3．为保证安全，同时又能满足考核要求，考核用电源为中性点对地绝缘系统，且电压不高于控制电压。

4．危险部位、地点做好相关的警示标记。

三、考核项目煤矿井下电气作业（井下电钳工）共分8大项，设18个考核点考核项目一：测量瓦斯浓度本项目主要考核学员使用便携式瓦检仪测量瓦斯浓度技能，设定2个考核点：1.目测确认：瓦检仪是否完好，工作参数（型号）是否符合实际使用要求；2.手指口述：便携式瓦检仪的使用方法及检修电气设备时有关瓦斯浓度的规定。

考核项目二：兆欧表和万用表欧姆档的使用操作本项目主要考核学员使用兆欧表和万用表技能，设定2个考核点：1. 动手检测：兆欧表和万用表是否完好，工作参数（型号）是否符合实际使用要求；2. 动手操作：对考评员指定的考核项目进行现场检测并给出结论（读数）。

考核项目三：停、送电操作本项目主要考核学员停、送电操作技能，设定4个考核点：1、动手操作：对指定的电气设备进行断电、闭锁、挂牌操作；2、动手操作：用验电笔对指定的电气设备进行验电操作；3、动手操作：用放电装置对指定的电气设备进行放电操作；4、动手操作：按照要求进行送电操作。

考核项目四：过流保护的整定操作本项目主要考核学员进行过流保护整定技能，设定2个考核点：1.手指口述：额定电流的计算方法和计算过程中的注意事项；2.动手操作：对指定的电气设备按照给定的负荷进行过流整定。

考核项目五：漏电保护的测试操作本项目主要考核学员进行漏电保护测试操作技能，设定2个考核点：1.手指口述：660V、1140V系统漏电保护动作值及绝缘最低值；2.动手操作：对指定的漏电保护器进行跳闸试验操作。

井下电钳工岗位责任制达标的考核评分表1序号考核内容评分标准评分办法标准分实得分备注1 工作作风（15）熟知本工种的岗位责任制现场抽查，一项不清楚扣1分。

5 服从各队干和带班长的安排，强化个人安全责任心，对本班设备的安全运行负责不服从安排扣5分，因自身原因出现一次影响设备安全运行的行为扣2分102 工作任务（50）在机电副队长的领导下，对职责范围内的机电工作具体负责。

出现一次影响设备安全运行的行为扣2分。

10清楚设备的配件、材料、工具消耗情况，向机电副队长提供资讯。

一次未按要求完成，扣2分。

5搞好质量标准化工作，确保本队机电设备性能完好，保护装置动作可靠，电缆悬挂符合有关标准要求。

一项不符合要求扣2分。

5对回收的设备要及时回收，并认真检查保养，以备待用。

现场检查和资料检查，一次不符合要求扣2分。

5 搞好本队机电设备巡回检查和维护保养，并加以记录，发现不安全隐患及时处理并汇报，确保设备正常运转。

出现一次影响设备安全运行的，扣5分。

10搬家或移动设备时，负责设备安装，保证钻机的正常开钻。

一次未按要求完成工作，扣2分。

3备件、工具材料要妥善保管，合理使用，注意节约回收。

现场检查，一次不符合要求扣1分。

2完成班前会和临时安排的工作任务按计划完成得满分，未完成的根据完成的百分比得分10序号考核内容评分标准评分办法标准分实得分备注3 遵章守纪（15）按规定佩戴好劳动保护用品。

现场抽查，一项不达标扣1分5严格执行公司及队内的各项规章制度一次未按规定执行，扣2分5 不出现“三违”出现“三违”不得分 54学习及灾害防治（20）熟悉掌握本岗位设备及各机电设备的构造原理、规格性能现场抽查，一次不清楚扣1分5能够熟练使用各种电气设备检修工具不会使用不得分，操作不当一次扣2分，造成事故的不得分5按要求参加各种培训，努力学习新技术，不断提高技术水平一次未按要求参加，扣2分5熟悉各种电气灾害的的处理方法，熟悉本队区域的避灾路线，掌握自救器、压风自救装置及灭火器等安全设施的使用方法。

井下电钳工实践考试评分标准一：接线工艺{40分}1：密封圈内径与电缆外径的配合为+1毫米。

（密封圈内径与电缆外径的配合大于1毫米不得分，3分）2：密封圈刀削后应整齐圆滑，不得出现锯齿状。

（锯齿状直径大于2毫米；包括2毫米此项不得分。

3分）3：接线后，卡爪不压接线皮，芯线裸露距卡爪不大于10毫米。

（卡爪压住绝缘皮扣2分，芯线裸露距卡爪大于10毫米扣2分。

4分）4：电缆压线板必须压紧，但不得把电缆压扁，压紧后电缆的直径不得减小10%。

（压线板未压紧电缆，此项不得分，压紧电缆后的直径比原直径高于10%扣2分。

5分）5：电缆护套深入器壁要附和5-15毫米的要求。

（小于5毫米此项不得分；大于15毫米扣2分。

5分）6：接线应整齐（不扭歪）、紧固、导电良好、无毛刺。

（接线不整齐、扭歪扣1分、不紧固扣2分、导电不好扣1分、发现1处毛刺扣1分。

5分）7：接线室地线长度应适宜，以火线松脱时；地线不掉为宜。

（接线室地线长度小于最长电源线此项不得分。

5分）8：接线盒应保持干净、无杂物和水珠。

（接线盒有杂物扣3分，腔内不清洁和有水珠扣2分。

5分）9：线咀应平行压紧，两压紧螺栓入扣差应不大于5毫米。

（不平行扣2分，两压紧螺栓入扣差大于5毫米扣2分。

5分）10：隔爆接合面紧固螺栓的螺栓应加弹簧垫圈，紧固程度应以将其压平为合格。

（螺栓松动，无弹簧垫圈此项不得分。

5分）二、继电保护（15分）1：负荷电流估算大致正确（5分）2：继电保护值估算正确。

（5分）3：开关实际整定正确。

（5分）三、排除故障（40分）1：排除故障前应先断开控制开关，并悬挂“有人工作，禁止合闸”牌。

（未挂牌此项不得分。

5分）2：开盖后，首先用验电笔验电。

（开盖未验电，不得分。

10分）3：按照判断的故障逐一进行排查。

（在规定时间内少排除一项故障扣5分。

15分）4：送电前检查瓦斯浓度。

（未进行检查不得分。

10分）四、安全文明操作（5分）1：着装规范。

（不穿工作服、安全帽此项不得分。
