三级过滤器使用说明书
- 格式:doc
- 大小:1.80 MB
- 文档页数:3
过虑器操作规程过滤器操作规程第一章总则第一条为保障过滤器的正常运行和使用,防止操作中的事故发生,特制定本操作规程。
第二条本操作规程适用于所有使用过滤器的人员。
第二章运行与检查第三条在运行过滤器前,应检查过滤器的部件是否完好无损,如有损坏或松动应及时进行修复或更换。
第四条检查过滤器的过滤网和滤芯是否干净,如有污垢应及时清理或更换。
第五条检查过滤器的电源线是否正常,接好地线后方可运行。
第六条在运行过程中,应经常检查过滤器的过滤效果,如发现效果不理想,应及时排查原因并进行修复。
第三章操作规范第七条操作过滤器应经过专门培训,掌握操作技能和必要的安全知识。
第八条在操作过滤器前,应戴好防护眼镜、口罩、手套等个人防护用品。
第九条在操作过滤器时,应保持工作环境整洁,防止杂物进入过滤器内部。
第十条操作过滤器时,应按照正确的操作步骤进行,不得随意更改或增减操作内容。
第十一条操作过滤器时,应严格按照设定的运行参数进行操作,不得擅自调整或改变参数设置。
第十二条操作过滤器时,应掌握相应的控制手段和操作技巧,确保过滤器的正常运行。
第十三条在操作过滤器时,应遵守相关的操作规程和安全操作指南,保证操作的安全性。
第十四条在操作过滤器时,应及时记录相关数据和操作情况,以备后续查询和分析。
第十五条在操作过滤器时,应注意观察过滤器的运行状态,如发现异常情况应及时停机进行排查和处理。
第十六条在操作过滤器时,应定期进行设备维护和保养,确保设备的长期稳定运行。
第四章安全措施第十七条在操作过滤器时,应保持操作人员和设备之间的安全距离,防止意外发生。
第十八条在操作过滤器时,应切断电源,拔掉电源插头,确保设备的停电状态后方可进行检修、维护和清洁。
第十九条在操作过滤器时,应关闭相关设备的阀门和开关,确保一切就绪后方可操作。
第二十条在操作过滤器时,应防止水源或电源进入设备内部,以免引发电击或事故。
第二十一条操作过滤器时,应注意操作台的稳定性,防止设备的滑动或倾倒。
微孔过滤器ZG-10.0使用说明书制作单位:生产基地:公司:公司传真:邮 编:编制日期:目录一、 产品介绍 (3)二、产品特点 (3)三、滤芯的选择 (3)四、设备技术参数 (4)五、使用说明 (4)六、操作注意事项 (6)七、设备的维护与保养 (6)八、售后服务承诺 (7)九、合格证 (7)十、随机附件表 (8)一、产品介绍:本设备可用于食品、乳品、饮料、酒类、中药、化工行业的液体物料的气体的过滤..采用折叠式滤芯;折叠式滤芯是一种先进的固定型深层过滤芯;过滤公称精度范围可以从0.1μm直600.1μm..滤膜不受进料压力波动而影响过滤精度..其特有的低压差;高通量、良好的过滤精度能较低的经济费用成为取代线绕式、棉饼和纸板等非固定型过滤芯的新型滤芯而深受用户欢迎..二、产品特点:①化学相容性广、流通量大、压差低、使用寿命长..②过滤精度范围广、选择度大、可满足各种应用场合..③采用热熔工艺;牢固且无释放物污染产品..三、滤芯的选择:1、滤芯的用途很广泛;滤芯的品种、规格较多;选择型号是很重要的..根据用途可分为过滤液体和气体二种;规格大小可以分为5〃、10〃、20〃、30〃和40〃等..工作压力一般在0.1Mpa—0.4 Mpa..由于滤芯孔径不同;其流量也不尽相同;如0.2um—0.4 um过滤沌水的标准在300—500kg/h;如果要提高每小时的过滤量;则可以用多芯或20〃、30〃、40〃英寸组合;例如要过滤5t/h的无菌水;则可以选用0.2 um;30英寸7芯的过滤器..若过滤杂质多且有粘度;则应添加前置预过滤设备..气体的过滤与液体过滤稍有不同;它的过滤量以每分钟立方气体来计算..10英寸滤芯;孔径φ0.22 um;压力在0.12 Mpa;压差在0.01 Mpa时;流量为4-6m3/min;在发酵工业上广泛应用..2 、合适的滤芯;选用适当的孔径;若要除菌则选用0.2um-0.5um孔径的滤芯、药用针剂、抗菌素、血制品等用聚砜滤芯..如果要去除液体中的微粒;微生物和细菌大一些的离子、杂质;如白酒、黄酒、葡萄酒、口服液、可选用1-5um的孔径即可..过滤高温气体和发酵空气消毒气体要选用聚四氟乙烯滤芯..3 、不锈钢筒式过滤器;它内部装有不同孔径的滤芯..要达到精滤的目的;前期必须用预过滤设备生啤用硅藻土;纸板过滤机..药厂用板框、熔喷、绕线式;再用微孔除菌过滤芯;这样就能达到精滤的目的..4、一般用矿泉水、药用无菌水、电子工业集成电路用水、食品工业用高质量的水..筒式微孔过滤器设计时应成为一个独立的过滤系统;它可以带反冲洗;节省生产成本..5 、除了选择高质量的滤芯;还要选择高质量的过滤器;不锈钢加工是否精细;内外是否光洁;特别是插口处222、226、平口等三种形式是国际通用的;千万不能搞错;否则无法使用;或者由于加工粗糙;插上去起不到密封过滤的效果..注:在使用不锈钢外壳时要注意过滤液体对不锈钢是否有腐蚀作用;不适用的应选用其它材料的过滤器..四、设备技术参数:五、使用说明:1、安装底座:安装前看清进、出口方向..液体应从滤芯外部流向中心;与滤芯插口相通的管道是出口..在滤器管道上有箭头标示流向;切勿接错..2 、安装滤芯:222插口为插入式;226插口为卡入式..如果是多芯应将压板套在翅片上;将螺栓适度拧紧滤芯在高温下会受热伸长;若压板过紧;滤芯无伸长空间会产生扭曲变形影响过滤精度..3 、装好外罩并与底座用卡箍单芯或螺栓多芯连接密封好;注意密封垫要放置平整;检查密封处无渗漏..4 、滤器消毒:新过滤器使用前必须清洗干净..用于除菌的过滤器要杀毒消菌;消毒工作一般应在生产线进行;以免外界污染..现场蒸汽消毒应严格控制蒸汽压力与压差;避免因过高蒸汽压力和压差而损坏滤芯..5 、过滤液体时;应先打开过滤器顶部的排气阀;把筒内的气体排尽;让液体充满筒内;否则会影响流通量..6 、过滤介质流过滤器时会因受到阻力产生压力降即进入与流出时的压力差;为了克服这种阻力;保持足够的流量;必要时要有足够的工作压力..每种滤芯我们都给出了相应的温度、压力限定值;请用户按要求使用..为不使滤芯受到过大流量的冲击;开启阀门时一定要缓慢7 、自选泵配套使用时;请注意流量与压力要匹配..以选旋涡泵、输液泵等自吸泵为宜..8 、停机时应放光滤液;如果时间不长;可不必打开滤器;若时间较长;或滤液不宜长时间存放;则要清洗滤器或滤芯..六、操作主要事项:1 、过滤器使用前必须检查配件和密封圈是否安全;有无损坏;然后按要求把它装好..2、过滤器必须用清洁剂洗干净请不要用酸类清洗洗净后用高温蒸汽杀菌、消毒洗的过滤器进出口要包封好;避免污染..3 、安装时进出口不要接反;一般原则外进内出滤芯..4 、芯是生产厂家在洁净的生产厂房内用塑料袋封装的;未使用切勿撕破塑料包装..使用要求较高的滤芯;应先测气泡点检查滤芯完整性;安装好后要经过高温蒸汽杀菌消毒..5 、入口时;一定要垂直;插入时先用无菌水或经过过滤的滤液湿润一下密封圈;以减少插入时的摩擦阻力..222滤芯插入口后;再用压板扣住尖端翅片;拧紧螺丝不动即可..226接口的滤芯插入后;应选90度卡紧;如果有一点不小心;就会达不到密封;容易漏水而达不到您的使用要求..6、过滤的液体进入时;应打开过滤器上面的放气阀;让液体充满滤器内;否则将影响过滤效果..7、筒体的压力表是显示过滤气内液体的压力;如果是二级过滤;第一道过滤器压力表指数稍小一些是正常现象;随着使用时间的增长;他们的压差会增大;流速减少;这说明滤芯孔隙大多已被堵塞;就要清洗或更换滤芯..8 、在过滤时;使用的压力一般在0.1Mpa左右;能满足生产需要就可以了;随着时间与流量的增加;滤芯微孔被堵塞;压力将会增加;一般不要超过0.3Mpa;最告绝对不能超过0.5Mpa..否则滤器滤芯将会被击穿;发生意外事故;如果确定在0.5Mpa以上的可以与我们联系;我们将根据您的要求为您另外加工..9 、反冲洗滤芯;一定要用无菌水;否则会污染滤芯;反冲洗方法..原出口变进口;把无菌水反方向打进要注意关闭原液过滤管道;打开排污口;操作人员看到滤液明显好转为宜..10、滤芯不用时;应尽量把滤液放光;滤液不宜隔夜存放..停机时间不长时一般不要打开滤器;不要拔掉滤芯;停机时间长;在再次使用前一定要清洗滤芯和滤器也可以用反冲方法进行冲洗..11、我公司生产的滤芯耐温一般在25℃--50℃为宜.长期操作温度应控制在60℃以下;消毒温度121℃以下30分钟;如果操作温度较高;则可以用内衬不锈钢的增强聚四氟乙烯滤芯.12、如果要过滤化学溶剂和高浓度化学品可详见滤芯使用说明书;或者与我公司联系用特殊滤芯来解决..13、若是自选配套使用;则要注意需要的流量、压力及泵的扬程要匹配;一般选用旋涡泵;输液泵等为宜;材料为304或316L不锈钢;端面选用机械密封..七、设备的维护与保养:1、长期停用的过滤器;必须把滤器内外清洗干净;滤芯取下;洗净烘干;用塑料袋封口存放;以免损坏..清洗剂请勿用盐酸类腐蚀性物质;温度不宜过高防止聚丙烯发生变形..存放时避免污染与撞击..2、下来的滤芯若应浸泡在酸碱洗液里;浸泡时间不得超过24小时;酸碱液温度一般在20℃--25℃..建议酸或碱与水的比例是20%为好..最后用无离子水反复冲洗..蛋白质含量较商的滤液;滤芯最好用酶溶液浸泡清洗效果好;重新再使用时;使用前一定要先清洗干净;然后再用蒸气消毒..3、滤芯消毒时要注意掌握时间和温度;聚丙烯在高温消毒柜里以121℃为宜;用蒸汽消毒在0.1 Mpa蒸汽汽压力下;以130℃/20分钟为宜;聚砜和聚四氟乙烯用蒸汽消毒时可以达到142℃;压力0.28Mpa;时间在30分钟左右为宜;如果温度过高;时间过长;压力过大;则会损坏滤芯..八、售后服务承诺:1)及时向需方提供按合同规定的全部技术资料各图纸;有义务在必要时邀请需方参与供方的技术设计审查..2)按需方要求的时间到现场进行技术服务;指导需方按供方的技术资料各图纸要求进行安装、分部与整套试运及试生产..3)对于需方选购的与合同设备有关的配套设备;供方应主动提供满足设备接口要求的技术条件各资料..4)严格执行供需双方就有关问题如开会议的纪要或签订的协议..5)根据需方的要求为需方举办有关设备安装、调试、使用、维护技术的业务培训;保证需方运行、维修人员熟练掌握运行各维修技能..6)加强售前、售中、售后服务;把“24小时服务”;“超前服务”;“全过程服务”;“终身服务”贯彻在产品制造;安装、调试、大修的全过程..7)接到需方反映的质量问题信息后;在24小时之内做出答复或派出服务人员;尽快到达现场;做到用户不满意;服务不停止..8)随时满足需方对备品备件的要求..9)无论在何种情况下;供方决不以任何理由刁难需方..九、合格证十、随机附件表。

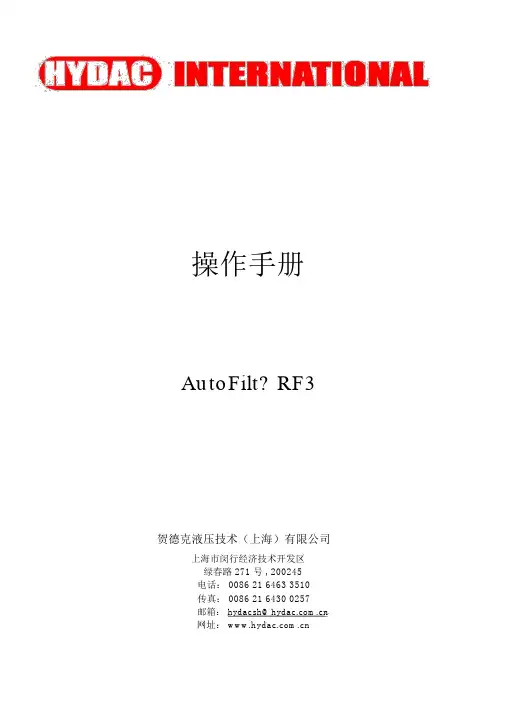

操作手册AutoFilt? RF3贺德克液压技术(上海)有限公司上海市闵行经济技术开发区绿春路 271 号 , 200245电话: 0086 21 6463 3510传真: 0086 21 6430 0257邮箱: hydacsh@网址: 索引1.安全1.1基本的安全注释1.2符号及注释声明1.3合乎规定的应用1.4反冲洗过滤器AutoFilt RF3操作中的潜在危险1.5操作者及维护人员的职责1.6紧急情况下采取的措施1.7维护、保养及故障排除1.8电气事故1.9防燃保护措施1.10反冲洗过滤器的结构变更2.运输和存储2.1运输2.2存储3.反冲洗过滤器的技术说明3.1功能说明3.2反冲洗过滤器的可调节工作参数3.3反冲洗过滤器的结构4.主要元件说明4.1滤芯4.2齿轮电动机4.2.1气动马达4.3反冲洗配件4.3.1伺服驱动的截止配件 EPT& PT4.3.1.1排气量控制 -反冲阀 EPT&PT4.3.1.2控制阀 -截止配件 EPT4.3.2伺服驱动的截止配件 EU4.4压差表4.5位置开关4.5.1感应接近开关 EPT&EU4.5.2回转滑阀 PT&PTZ4.6压缩空气供给 PT& PTZ4.6.1压缩空气 -调节阀和过滤器PT& PTZ4.6.2压缩空气 -加油器 PT& PTZ5.控制装置5.1电气和电动控制–EPT 和 EU5.2气动循环控制- PT& PTZ6.装配–安装和连接6.1装配6.2反冲洗过滤器法兰的重新定位6.2.1旋转进出口法兰6.2.2旋转反冲洗管路6.3安装6.3.1安装反冲洗管路6.4接通电源–EPT 和 EU6.5连接压缩空气供应–EPT 、 PT 和 PTZ7.反冲洗过滤器应用7.1操作和监控元件7.2反冲洗过滤器的运行7.2.1设置工作参数7.3停止运转反冲洗过滤器7.4适用较长时间停机的停止运转8.反冲洗过滤器的维护8.1操作人员进行的检查工作8.2维护工作8.3故障原因及排除8.3.1带气动控制或电动循环控制的反冲洗过滤器的故障原因–EPT 和 EU 8.3.2带气动控制的反冲洗过滤器的故障原因- PT&PTZ8.4滤芯的拆卸和安装8.4.1拆卸滤芯8.4.2安装滤芯9.AUTOFILT RF3 的型号代号10.技术参数11.备件12.EU 认证图解索引图 1:反冲洗过滤器的功能原理图 2:反冲洗过滤器的结构图 3:带接线示意图的压差表图 4:反冲洗过滤器的面板图 5:反冲洗过滤器的配电盘图 6:装配反冲洗过滤器规格 C 至 2图 7:装配反冲洗过滤器规格 2.5至7图 8:进出口法兰的重新定位图 9:反冲洗过滤器的安装线路图图10:连接压缩空气供应 EPT图11:拆卸滤芯图12: RF3 备件图13: RF3 密封件表格索引表 1:反冲洗过滤器的运输重量表 2:元件的能源供应表 3:齿轮电动机的维护和保养工作表 4:齿轮电动机的润滑剂选择表表 5:齿轮电动机固定螺栓的扭矩表 6:带电动马达的齿轮电动机的技术参数(EPT 和 EU)表 7:带气动马达的驱动装置的技术参数- PT表 8:压差表的技术参数表9:反冲洗过滤器 RF3 的安装尺寸表10:反冲洗过滤器壳体的重量表11:控制装置的操作元件表12:检查工作计划表13:维护计划表14:带电气、电动同步控制或电动循环控制的反冲洗过滤器的故障原因表15:带气动控制的反冲洗过滤器的故障原因表16:带齿轮电动机的反冲洗过滤器盖板的重量表17:盖板和壳体螺栓的扭矩表18:反冲洗过滤器的技术数据表19:带 EPT 或 EU 控制的反冲洗过滤器的连接电压表20:备件表同时提供的资料索引随操作手册还提供下列资料:1.电动回路图或气动回路图1.安全1.1基本的安全注释安全操作反冲洗过滤器及其无故障运行的前提条件是了解和注意基本的安全注释及安全规定。
过滤器操作指南说明书一、引言过滤器是一种常用的设备,用于过滤和清洁物质,以确保其质量和安全性。
本指南将详细介绍过滤器的操作步骤和注意事项,以便用户正确操作和维护过滤器,并最大限度地发挥其功能和效果。
二、过滤器简介1. 过滤器类型:本款过滤器为[指明具体型号或类型],主要用于[指明使用场景]。
2. 主要组件:过滤器由以下主要组件构成:- 过滤介质:[描述过滤介质的特点和材料];- 滤芯:[描述滤芯的类型和作用];- 进出口管道:[描述进出口管道的位置和连接方式];- 支架:[描述支架的结构和材料];- 控制阀:[描述控制阀的功能和使用方法]。
三、操作步骤在操作过滤器之前,请确保已经了解其使用方法,并按照以下步骤进行操作:1. 检查过滤器:检查过滤器的外观是否完好无损,如有损坏或松动的部件,请勿使用,并及时进行修理或更换。
2. 准备工作:根据实际需要,确认进出口管道已正确连接,并打开进水阀和出水阀。
3. 过滤介质清洗:根据使用时间和需求,定期进行过滤介质的清洗。
具体方法为[描述清洗方法和步骤]。
清洗过滤介质时,务必戴好防护手套和口罩,以防止对人体产生不良影响。
4. 滤芯更换:根据滤芯的使用寿命和建议更换周期,定期更换滤芯。
具体步骤为[描述滤芯更换方法和步骤]。
更换滤芯时,需关闭进水阀和出水阀,并确保系统压力已释放。
5. 过滤器操作:打开进水阀和出水阀,将液体通过过滤器进行过滤。
请注意过滤液的流速,避免超过过滤器的最大流速。
6. 控制阀操作:根据需要,通过控制阀控制过滤器的运行状态和流量。
具体方法为[描述控制阀的使用方法和步骤]。
务必在操作控制阀之前,确保已关闭进水阀和出水阀。
四、注意事项为确保过滤器的正常运行和用户的安全,请注意以下事项:1. 使用环境:请将过滤器安放在干燥、通风良好的环境中,避免过滤器长时间暴露在高温、潮湿或腐蚀性气体中。
2. 维护保养:定期对过滤器进行维护保养,清洗过滤介质和更换滤芯。

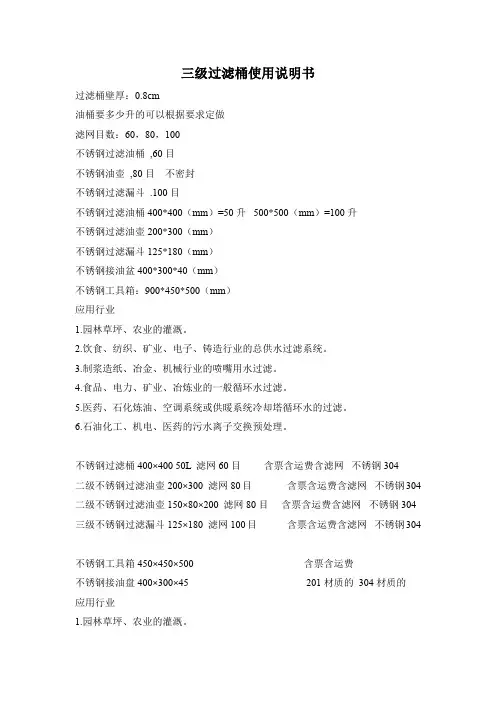

三级过滤桶使用说明书过滤桶壁厚:0.8cm油桶要多少升的可以根据要求定做滤网目数:60,80,100不锈钢过滤油桶,60目不锈钢油壶,80目不密封不锈钢过滤漏斗.100目不锈钢过滤油桶400*400(mm)=50升500*500(mm)=100升不锈钢过滤油壶200*300(mm)不锈钢过滤漏斗125*180(mm)不锈钢接油盆400*300*40(mm)不锈钢工具箱:900*450*500(mm)应用行业1.园林草坪、农业的灌溉。
2.饮食、纺织、矿业、电子、铸造行业的总供水过滤系统。
3.制浆造纸、冶金、机械行业的喷嘴用水过滤。
4.食品、电力、矿业、冶炼业的一般循环水过滤。
5.医药、石化炼油、空调系统或供暖系统冷却塔循环水的过滤。
6.石油化工、机电、医药的污水离子交换预处理。
不锈钢过滤桶400×400 50L 滤网60目含票含运费含滤网不锈钢304二级不锈钢过滤油壶200×300 滤网80目含票含运费含滤网不锈钢304二级不锈钢过滤油壶150×80×200 滤网80目含票含运费含滤网不锈钢304三级不锈钢过滤漏斗125×180 滤网100目含票含运费含滤网不锈钢304不锈钢工具箱450×450×500 含票含运费不锈钢接油盘400×300×45 201材质的304材质的应用行业1.园林草坪、农业的灌溉。
2.饮食、纺织、矿业、电子、铸造行业的总供水过滤系统。
3.制浆造纸、冶金、机械行业的喷嘴用水过滤。
4.食品、电力、矿业、冶炼业的一般循环水过滤。
5.医药、石化炼油、空调系统或供暖系统冷却塔循环水的过滤。
6.石油化工、机电、医药的污水离子交换预处理。
过滤器使用说明书第一部分:简介过滤器是一种常用的设备,用于过滤固体颗粒或杂质,使液体或气体得以净化。
它被广泛应用于各个领域,包括水处理、食品加工、制药和化工等行业。
本说明书将介绍过滤器的使用方法和注意事项,以帮助用户正确使用该设备。
第二部分:过滤器的分类过滤器可以根据不同的过滤原理和结构进行分类。
常见的过滤器类型包括:滤网式过滤器、滤筒式过滤器、滤芯式过滤器和活性炭过滤器等。
在选择过滤器时,用户应根据应用领域和过滤需求进行选型。
第三部分:使用方法1. 准备工作:a. 检查设备是否完好,包括过滤器本体、滤芯等部件;b. 确保过滤器的进出口连接正确、牢固;c. 根据过滤要求选择合适的滤芯或滤网。
2. 安装过滤器:a. 将过滤器安装在合适的位置,确保不会受到冲击或振动;b. 确保设备的进出口与管道连接紧密,无泄漏;c. 根据具体型号,在进出口管道处安装适当的阀门和流量计。
3. 过滤器的操作:a. 打开进出口阀门,使液体或气体通过过滤器;b. 根据需要调节流量大小,注意在规定的压力范围内操作;c. 定期观察过滤器的运行状态,如发现问题及时维修或更换滤芯;d. 当维修或更换滤芯时,先关闭进出口管道的阀门,避免液体或气体外溢。
4. 清洗和维护:a. 根据使用情况,定期清洗过滤器,防止堵塞和损坏;b. 使用适当的清洁剂或水进行清洗,避免使用腐蚀性物质;c. 清洗后彻底冲洗并晾干过滤器,确保无水渍残留。
第四部分:注意事项1. 使用过滤器前,请确保详细阅读该设备的操作手册,并按照要求使用;2. 定期检查过滤器的工作状态,如发现异常请及时处理,避免影响正常使用;3. 避免将过滤器暴露在严重的振动或冲击环境中,以免影响其过滤效果;4. 根据过滤器的使用寿命,定期更换滤芯或滤网,避免过滤效果下降;5. 避免将过滤器置于高温或低温环境中,以免损坏设备;6. 使用过滤器时,需注意操作的安全,避免发生意外事故。
第五部分:常见故障及解决方法1. 过滤效果降低:a. 检查滤芯是否需要更换,如需要更换请按照要求进行;b. 检查过滤器是否被杂质堵塞,如有堵塞请进行清洗。
过滤器操作规程
《过滤器操作规程》
一、过滤器的安装和连接
1. 在使用过滤器之前,要先将其安装到相应的设备上。
确保过滤器的连接口与设备接口相匹配,防止出现漏水或其他意外情况。
2. 连接好过滤器后,检查连接处是否有松动或漏水现象,确保连接牢固,防止过滤器不工作或出现故障。
二、过滤器的使用和维护
1. 在使用过滤器之前,先检查过滤器的工作状态和滤网的清洁程度。
如发现滤网脏污严重,需要及时清洗或更换滤网。
2. 在使用过滤器时,要定期检查过滤效果,确保过滤器能够正常工作。
如果发现过滤效果明显下降,需要进行清洗或更换滤网。
3. 定期对过滤器进行维护,清洗过滤器及滤网,可延长过滤器的使用寿命,保证其正常的工作效果。
三、过滤器的存放和保养
1. 在长时间不使用过滤器时,要将其妥善存放于阴凉干燥处,
避免受潮或受损,影响过滤器的使用寿命。
2. 处理完过滤器后,要及时清洗干净,并保持其干燥。
并将过滤器放置于通风处,避免细菌滋生或产生异味。
通过以上操作规程的指导,我们可以更加科学地使用和保养过滤器,确保其正常工作,提高其使用寿命,保证过滤效果。
同时,也能够减少因过滤器使用不当而导致的故障或损坏,保障设备和人员的安全。

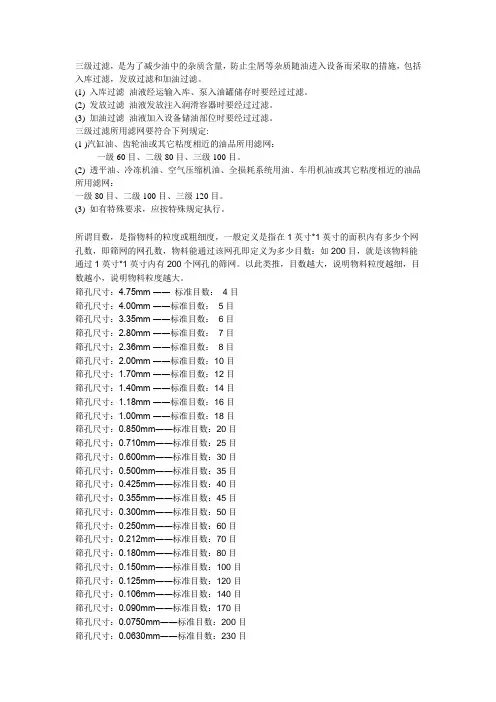

三级过滤,是为了减少油中的杂质含量,防止尘屑等杂质随油进入设备而采取的措施,包括入库过滤,发放过滤和加油过滤。
(1) 入库过滤油液经运输入库、泵入油罐储存时要经过过滤。
(2) 发放过滤油液发放注入润滑容器时要经过过滤。
(3) 加油过滤油液加入设备储油部位时要经过过滤。
三级过滤所用滤网要符合下列规定:(1 )汽缸油、齿轮油或其它粘度相近的油品所用滤网:一级60目、二级80目、三级100目。
(2) 透平油、冷冻机油、空气压缩机油、全损耗系统用油、车用机油或其它粘度相近的油品所用滤网:一级80目、二级100目、三级120目。
(3) 如有特殊要求,应按特殊规定执行。
所谓目数,是指物料的粒度或粗细度,一般定义是指在1英寸*1英寸的面积内有多少个网孔数,即筛网的网孔数,物料能通过该网孔即定义为多少目数:如200目,就是该物料能通过1英寸*1英寸内有200个网孔的筛网。
以此类推,目数越大,说明物料粒度越细,目数越小,说明物料粒度越大。
筛孔尺寸:4.75mm ―― 标准目数:4目筛孔尺寸:4.00mm ――标准目数:5目筛孔尺寸:3.35mm ――标准目数:6目筛孔尺寸:2.80mm ――标准目数:7目筛孔尺寸:2.36mm ――标准目数:8目筛孔尺寸:2.00mm ――标准目数:10目筛孔尺寸:1.70mm ――标准目数:12目筛孔尺寸:1.40mm ――标准目数:14目筛孔尺寸:1.18mm ――标准目数:16目筛孔尺寸:1.00mm ――标准目数:18目筛孔尺寸:0.850mm――标准目数:20目筛孔尺寸:0.710mm――标准目数:25目筛孔尺寸:0.600mm――标准目数:30目筛孔尺寸:0.500mm――标准目数:35目筛孔尺寸:0.425mm――标准目数:40目筛孔尺寸:0.355mm――标准目数:45目筛孔尺寸:0.300mm――标准目数:50目筛孔尺寸:0.250mm――标准目数:60目筛孔尺寸:0.212mm――标准目数:70目筛孔尺寸:0.180mm――标准目数:80目筛孔尺寸:0.150mm――标准目数:100目筛孔尺寸:0.125mm――标准目数:120目筛孔尺寸:0.106mm――标准目数:140目筛孔尺寸:0.090mm――标准目数:170目筛孔尺寸:0.0750mm――标准目数:200目筛孔尺寸:0.0630mm――标准目数:230目筛孔尺寸:0.0530mm――标准目数:270目筛孔尺寸:0.0450mm――标准目数:325目差点忘说了:以上是指美国标准(我国用的是这个标准),如果是泰勒的尺寸会有差别。
过滤机使用说明过滤机使用说明1:简介1.1 概述过滤机是一种用于过滤物质的装置,通过一系列的过滤介质将悬浮在液态或气态介质中的固体颗粒或杂质进行筛选和分离,从而达到净化、分离或集中目的。
1.2 适用范围本说明适用于过滤机在工业生产中的使用,包括但不限于化工、食品、制药等行业。
2:设备结构与组成2.1 过滤机的结构过滤机主要由外壳、滤网、进出口管道、排污阀、压力计等组成。
2.2 滤网的种类与选择根据不同的物料和过滤要求,可选择不同材质和孔径的滤网,如细网、粗网、金属滤网等。
3:操作流程3.1 准备工作(1)检查过滤机的外观是否完好。
(2)确认滤网是否干净,并进行必要的清洗工作。
3.2 过滤操作(1)将需要过滤的物料连续注入过滤机的进料口。
(2)打开进出口阀门,调节进料的流量。
(3)观察压力计指示的压力变化,如果压力过高,需及时清洗或更换滤网。
3.3 排污操作(1)当物料过滤完毕或需要更换滤网时,关闭进出口阀门。
(2)打开排污阀,将滤网中的固体颗粒或杂质排出。
(3)关闭排污阀,并进行必要的维护保养工作。
4:维护与保养4.1 日常维护(1)定期检查滤网的清洁程度,如有堵塞应及时清洗或更换。
(2)保持过滤机的环境清洁,并避免灰尘和杂质进入设备。
4.2 定期保养(1)按照设备制造商的要求进行定期保养,包括润滑部件、紧固螺栓的检查等。
(2)根据使用情况和设备要求,定期更换滤网、密封圈等易损件。
5:安全注意事项5.1 操作人员应经过专门培训,了解设备的使用方法和安全操作规程。
5.2 在操作过程中,严禁将手部或其他物体伸入运行中的过滤机内部。
5.3 在对设备进行维护和保养时,应先切断电源,并遵守相关的操作规范。
6:附件本文档涉及的附件包括:(1)过滤机使用说明书(2)滤网清洁和更换记录表(3)维修和保养记录表7:法律名词及注释本文档所涉及的法律名词及注释如下:(1)过滤机:根据《机械工程设计规范》定义,指用于分离固体颗粒和杂质的设备。

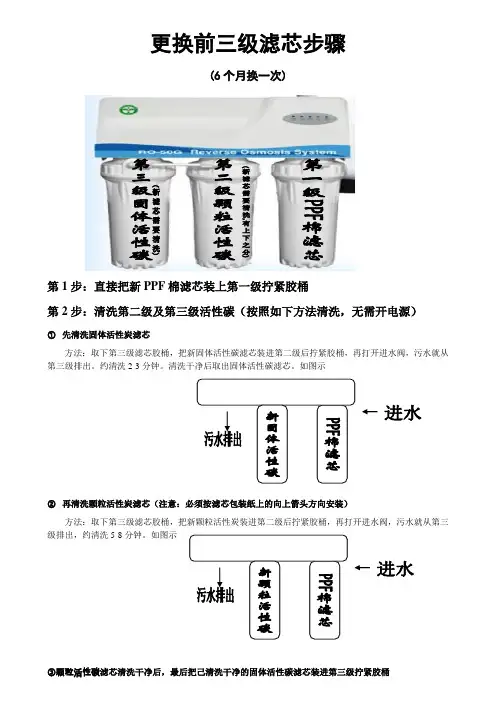

更换前三级滤芯步骤
(6个月换一次)
第1步:直接把新PPF棉滤芯装上第一级拧紧胶桶
第2步:清洗第二级及第三级活性碳(按照如下方法清洗,无需开电源)
①先清洗固体活性炭滤芯
方法:取下第三级滤芯胶桶,把新固体活性碳滤芯装进第二级后拧紧胶桶,再打开进水阀,污水就从第三级排出。
约清洗2-3分钟。
清洗干净后取出固体活性碳滤芯。
如图示
②再清洗颗粒活性炭滤芯(注意:必须按滤芯包装纸上的向上箭头方向安装)
方法:取下第三级滤芯胶桶,把新颗粒活性炭装进第二级后拧紧胶桶,再打开进水阀,污水就从第三级排出,约清洗5-8分钟。
如图示
③颗粒活性碳滤芯清洗干净后,最后把己清洗干净的固体活性碳滤芯装进第三级拧紧胶桶。
过滤器操作方法说明书一、概述过滤器是一种用来处理数据的工具,可以根据特定的条件筛选、转换或者删除数据。
本说明书将详细介绍过滤器的操作方法,帮助用户正确使用过滤器。
二、过滤器类型及功能1. 数据筛选过滤器数据筛选过滤器用于根据指定的条件从数据集中筛选出符合条件的数据。
用户可以根据需求设置过滤条件,比如按照日期、关键词、数值范围等条件进行筛选。
2. 数据转换过滤器数据转换过滤器可以根据用户定义的规则,对数据进行转换操作。
用户可以通过设置转换规则,比如大小写转换、日期格式转换、数值单位转换等,对数据进行相应的转换。
3. 数据删除过滤器数据删除过滤器可以根据用户定义的条件,将数据集中满足条件的数据删除。
用户可以设置需要删除的数据的条件,比如删除包含特定关键词的数据、删除超出范围的数据等。
三、过滤器操作步骤1. 打开过滤器操作界面在数据处理软件中选择过滤器功能,或者在数据集中选择需要应用过滤器的数据,点击鼠标右键,在弹出的选项中选择过滤器功能。
2. 设置过滤条件根据需要选择适当的过滤条件。
对于数据筛选过滤器,可以通过设置条件表达式来筛选符合条件的数据;对于数据转换过滤器,可以设置相应的转换规则;对于数据删除过滤器,可以设置需要删除的数据的条件。
3. 应用过滤器点击“应用”按钮,系统将根据用户设置的条件,对数据进行相应的过滤操作。
在操作完成后,系统将显示过滤后的结果数据。
4. 查看结果数据用户可以查看过滤器处理后的结果数据,可以通过滚动、筛选等操作,对结果数据进行查找、排序、进一步处理等。
四、过滤器操作注意事项1. 确定过滤条件前,请仔细分析数据集的特点和需求,避免设置不合理的条件导致结果不准确。
2. 对于大数据集的过滤操作,可能需要一定的时间,请耐心等待操作完成。
3. 在应用过滤器前,建议先做好数据备份,避免误操作导致数据丢失。
4. 如需多个过滤条件,可以使用逻辑运算符(与、或、非)组合条件。
五、常见问题解答1. 过滤器操作会对原始数据进行修改吗?过滤器操作一般不会对原始数据进行修改,而是在结果数据中进行筛选、转换或删除操作,保留原始数据的完整性。
过滤器使用说明书第一部分: 引言过滤器是一种常用的设备,用于过滤,并去除液体或气体中的杂质、污染物和固体颗粒。
它们广泛应用于工业、化学、制药、食品加工等领域,以确保流体的纯净性和质量。
本文档将介绍过滤器的基本原理、使用方法和维护技巧,以帮助用户正确地使用和维护过滤器。
第二部分: 过滤器基本原理1. 过滤器类型过滤器可分为多种类型,常见的有压力过滤器、离心过滤器、溶剂过滤器和微滤器等。
每种过滤器均有其特定的过滤原理和适用范围。
2. 过滤器工作原理过滤器的基本工作原理是通过孔隙或网格的方式,将液体或气体中的固体颗粒或污染物截留在过滤介质上,从而实现过滤效果。
具体的过滤效率和排放质量将取决于过滤介质的材质和孔径大小。
第三部分: 过滤器使用方法1. 准备工作在使用过滤器之前,需要先进行准备工作。
包括检查过滤器的完整性,确认过滤介质的材质和孔径是否符合要求,以及清洗过滤器以去除可能存在的污垢和杂质。
2. 过滤器安装根据具体的过滤器类型和安装需求,选择合适的安装位置和固定方式。
确保过滤器与管道接口紧密连接,并采取必要的防漏措施。
3. 过滤器操作打开进出口阀门,并通过调节开关或控制面板等方式,调整过滤器的工作参数,如流速、压力和过滤介质的温度等。
监控过滤器的运行状态,并根据需要对过滤介质进行更换或清洗。
4. 过滤器维护定期检查过滤器的工作状态和过滤效果,如发现异常或降低的过滤效率,应及时采取相应的措施,如更换过滤介质或清洗过滤器。
同时,定期维护过滤器的操作记录,并保持过滤器周围的清洁和整洁。
第四部分: 过滤器常见故障排除1. 漏水问题如果发现过滤器存在漏水现象,首先应检查过滤器的密封性和连接部位,确保密封圈安装正确,并检查紧固螺栓是否松动。
如问题仍未解决,需要联系专业技术人员进行维修。
2. 过滤效果差如果经常发现过滤效果不佳,可能是过滤介质堵塞或饱和,需要及时更换或清洗过滤介质。
同时,检查过滤物的特性是否与过滤器的适用范围相符。
过滤器的使用指南说明书一、简介过滤器是一种常见的设备,用于过滤物质中的杂质,保证所处理物质的质量和纯度。
本说明书将简要介绍过滤器的使用方法和注意事项。
二、过滤器的类型1. 滤纸过滤器:适用于过滤固体物质,如细颗粒,沉淀物等。
使用时将滤纸放置在过滤器中,注入待过滤物质,待过滤物质通过滤纸留下固体杂质,流出的液体即为滤液。
2. 膜过滤器:适用于过滤微小颗粒和病原体,如细菌等。
使用时将待过滤物质注入膜过滤器,经过滤膜后,流出的液体即为滤液。
3. 活性炭过滤器:适用于去除水质中的异味和杂质,如氯气等。
使用时将水流经活性炭过滤器,活性炭吸附异味和杂质,流出的水质更清洁。
4. 油水分离器:适用于分离油水混合物,如机油和水的混合物。
使用时将混合物注入油水分离器,经过分离后,油和水分别从不同出口排出。
三、过滤器的使用方法1. 确保过滤器干净:在使用过滤器之前,应先清洗过滤器,去除附着在滤网或膜上的杂质,以确保过滤器的正常工作和过滤效果。
2. 安装过滤器:根据过滤器的类型和设计,选择合适的位置和方式将过滤器安装在相关设备或输送管路上。
确保过滤器与其他设备连接紧密,避免漏水或松动。
3. 更换滤芯或滤膜:根据使用情况,定期更换过滤器中的滤芯或滤膜,以确保过滤效果和流量的稳定。
更换滤芯或滤膜时,注意操作规程,避免破损或污染。
4. 清洗过滤器:在长时间使用后,过滤器可能会堵塞或积垢,导致过滤效果下降。
此时,需定期清洗过滤器,去除堵塞物或垢层,恢复过滤器的正常工作。
四、注意事项1. 使用过程中应注意个人安全,避免接触或吸入有害物质。
如使用液体过滤器时,应戴上防护手套和护目镜。
2. 根据过滤物质的性质和要求,选择合适的过滤器类型和规格。
若有疑问,请咨询专业人员或生产厂家。
3. 严禁超过过滤器的额定工作压力和温度范围,以免损坏过滤器或影响过滤效果。
4. 在长期不使用或存放过程中,应将过滤器清洗干净并储存于干燥通风的地方,避免杂质静置形成污垢或锈蚀。
三级过滤程标准
1、由油品库保管提前将大油桶中各类油品经过80目过滤网抽
至各标号油品壶内,以备加油时使用。
2、在岗位工需加油(补油)时,从油品库保管员准备好的相
应标号的油壶内,通过100目过滤网倒入加油器具内使用,加油器具用完交回时,应擦拭干净。
3、回收利用的32#汽轮机油,必须经过净油机抽入回收利用收
集箱,再在入口处放置60目滤网,通过滤网进入收集箱,收集箱内制作三层隔板,出口设置在与油进口相反方向,以便有剩余杂质能够通过隔板沉淀下来,润滑专管员须根据收集箱内杂质多少,不定期清洗收集箱,以便收集箱内油质干净(清洗收集箱时须有方案)
4、各类加油器具必须保持干净,在使用时检查并清洗干净后
方可使用。
5、各类油品壶标号明确,并且不得混用,由润滑专管员监督。
6、润滑专管员要经常到油品库检查油品使用情况,发现不按
规定使用油品的,及时纠正并报车间领导对其做出处罚。
三级过滤主要由润滑专管员、油品库保管员及各加油点责任人按以上规定分别执行,本标准从2018年1月1日起执行。
过滤产品使用说明书1. 引言1.1 目的本文档旨在提供对于过滤产品正确和安全使用的详细指导,以确保用户能够充分了解并合理操作该类产品。
1.2 范围此使用说明适用于所有公司生产和销售的各种类型过滤产品。
无论是家庭、商业还是工业环境中都可以参考此手册。
2. 安装前准备在开始安装之前,请务必仔细阅读以下内容:2.1 检查包裹完整性:请检查所购买到的商品是否有任何损坏或缺失,并及时与我们联系进行处理。
2.2 阅读规格要求:根据您需要选择相应型号,确认其符合您设备或系统需求。
3.安装步骤根据下列步骤完成你们新采购得来得XX 过滤断层器/河水混凝土浊度计等系列高精密测试仪表(简称“断层器”)的组立调试:第一部份断面探头组立方法a) 封闭式斜井法(a-0) 凡事先将封闭式管道内已经存在大量泥砂的情况下,应先采用吸泥器将管道内之杂质抽净后再进行斜井组立。
(a-1) 先以封闭式断面探头配合透明塑胶软管(图一)插入已经挖好并具备足够强度与稳定性之深居土壤中,断面探头座部必须垫平整齐且能保持水平。
第二部份电子测量仪表调试方法a) 浊度计(a-0) 将沉降池里清洗干净, 然後加满要测试液体至最高标记线(如无则视容器大小而定), 并放置在静止不动处数分钟使其自然分离.4. 使用注意事项在使用过程中,请务必遵循以下建议和预防措施:4.1 温度限制:请确保产品工作温度范围符合您所需求的环境条件。
4.2 维护周期:根据实际使用情况,及时对设备进行维修、更换耗损零件,并按照说明书规定执行日常维护操作。
5.故障排除如果出现任何问题或异常情况,请参考以下故障排除指南:5.1 故障现象:描述出现的具体问题或异常。
解决方法:提供相应解决方案以及操作步骤。
6.附件本文档涉及到的相关附件请见邮件中所附文件。
如有需要,可并查阅。
7.法律名词及注释- 法律名词A: 指代某个特定法规或条款。
注释: 对该法规进行简要说明和概述,并可能包含适用范围、义务等信息。
JF三层筛操作规程筛网的选择JF三层筛是一种高效的物料分级设备,适用于各种颗粒物料的分级和筛分处理。
为了保证筛分效果和设备使用寿命,应选择高质量的筛网,合理选用不同规格的网孔,根据实际需要进行更换和清洗。
前置准备工作1.仔细阅读设备使用说明,熟悉设备构造和性能,了解各个操作部位和安全要求。
2.检查设备电源插头及电线是否牢固连接,电气箱内部是否干燥、整洁,并正确接线。
3.检查传动部分的轴承、齿轮、皮带等易损件是否有磨损、松动、损坏等情况,如有需要及时更换或维修。
4.操作前应对设备进行清洗、卫生处理和除尘处理,确保物料无杂质和异物,减少对设备损坏和筛孔堵塞的影响。
操作步骤1.打开设备前盖,检查三层筛的状况,是否安装牢固,筛网是否擦拭干净。
2.加料前,将设备启动,观察设备运转情况,检查各个部位是否正常运行无异常响声。
3.根据物料的情况和分级要求,选取适当的进料方式和料量,将物料连续均匀地加入进料口或加料斗中。
4.在物料进入分级过程中,及时观察仪表的读数,必要时进行适当调整,以保证筛分效果和物料产量的平衡。
5.筛分完成后,关闭电源,清理设备内部的物料残留,并且对筛网进行清洗或更换,存放到指定的位置内。
6.对设备运行情况进行总结和记录,对发现的问题和隐患进行处理和整改。
设备安全要求1.操作人员必须进行安全培训和操作规程培训,并取得相应的操作证书。
2.操作人员必须穿戴好安全防护用品,如工作服、安全帽、护目镜、口罩等,避免被物料砸伤或吸入颗粒物。
3.操作人员必须认真遵守设备操作规程,不得私自改变分级规格和运行参数,确保操作安全,防止设备损坏和人员伤害。
4.在设备维护和检查时,必须先停机、断电、锁机、贴标,并接上相应的警示标识。
5.在设备发生故障或异常时,应立即停机排除故障,不得强行操作和重启,以免加剧故障和设备破坏。
总结JF三层筛是一种高效、稳定的物料分级设备,操作规程的正确性和操作人员的安全意识对设备的正常运行起到至关重要的作用。
一.概述
KGLQ-3型高精度三级空气过滤器(以下简称空气过滤器)是以空气动力学及凝聚式的过滤机理为理论依据开发研制的一种新型压缩空气净化器。
它以超细纤维为主体滤材,经过低中高三级过滤,过滤精度可以达到:过滤度0.3um,除油率0.1PPM,分水率90%以上。
空气过滤器采用模块化拼合结构,由粗效过滤单元(黑色)、中效过滤单元(红色)、高效过滤单元(白色)组成。
空气过滤器按粗效中效高效过滤的原则,分级负担不同粒径的尘埃,即减轻了滤芯的负担,又延长了滤芯的使用寿命。
该产品布局合理,净化效率高,容尘量大,阻力损失小,安装使用方便。
按照使用要求,安装了自动放水阀、防泄漏气阀和调压阀,可广泛应用于机械、电子、化工、航天等行业的气动量仪、气动仪表、气压传动、气动控制等部门,为用户提供高质量的压缩空气。
当与有油润滑压缩机配套使用时,可以获得含油量低于无油润滑压缩机的气质水平,而且具有相当高的过滤精度和分水效果。
使用能高效除尘、除油的高精度空气过滤器可最大程度的降低用户设备及仪器的故障率,延长使用寿命。
二.空气过滤器的结构见图1:
图1
1-气源输入快换接头(φ10) 2-防泄漏气阀3-粗效过滤单元(黑色) 4-中效过滤单元(红色) 5-高效过滤单元(白色) 6-支板7-气源输出快换接头(φ8) 8-调压阀9-盖板10-自动放水阀11-支脚
三.工作原理
空气过滤单元的工作原理如图2所示
图2
1-主体2-长拉杆3-滤芯4-滤杯5-分水器6-挡水板7-放水阀8-放水接头
从气源过来的压缩空气通过主体1,从长拉杆2下面的出气口流出,流至分水器5,受环性隔板的反复撞击、折回,产生较大的惯性效应,获得较大的沉降速度,分离了油、水和杂质。
然后气流由下向上,首先经过预滤层,除掉微尘和较大的液珠,又经过中间滤芯3,再次过滤掉气流的油雾、固体灰尘。
使油水液滴不断流到挡水板6下面,经过自动放水阀7排除,洁净的空气由主体1上面的出气孔流出。
四.主要技术参数
五.安装和使用(参见图1)
1 空气过滤器箭头所示即为进气方向,不允许反装。
2 空气过滤器输出接头与气动量仪连接时,管长不应超过2m。
3 空气过滤器气源输入管采用适于快插、规格为φ10(外径)聚氯乙烯气
管,气源输出管采用适于快插、规格为φ8(外径)聚氯乙烯气管。
4 不用气时,应及时旋转关闭球阀。
此时空气过滤器中的余气由防泄漏气
阀排泄到大气中。
排泄后,本产品过滤单元的自动放水阀(停气自动放水)打开、放水。
5 一台空气过滤器可提供4~5管(拼合型)浮标式气动量仪的用气。
六.维护和保养
1 正常情况下,滤芯的使用寿命为3000小时,寿命期过后应及时更换滤芯。
2 更换滤芯时(参见图2),要拧松放水阀7,即可将滤杯取下。
然后拧下螺
母,取下挡水板6和滤芯3,用肥皂水清洗滤杯、挡水板和分水器,用汽油清洗金属件。
换上新滤芯时,应按粗、中、高装入一级、二级和三级过滤单元,不允许安装颠倒,要用扳手拧紧螺母压紧挡水板和滤芯。
3 用户如向我公司订购滤芯请写明产品型号、颜色及数量等。
七.产品随机供应的备件
1 空气过滤器出厂时,附有产品使用说明书一份。
