高压断路器的操动机构及断路器检查

高压断路器的位置检查方法
高压断路器是电力系统中非常重要的设备，它起着保护电网和
设备的作用。

为了确保高压断路器的正常运行，定期的位置检查是
至关重要的。

下面我们来介绍一下高压断路器位置检查的方法。

首先，检查外部环境。

确保高压断路器周围没有杂物堆积或者
植物遮挡，以确保断路器的正常通风和散热。

其次，检查机械连接。

检查断路器的机械连接部分，包括连接
螺栓、接地线和接地开关等，确保连接牢固可靠，没有松动或者腐
蚀现象。

再次，检查绝缘状况。

使用绝缘测试仪对断路器的绝缘状况进
行测试，确保绝缘电阻符合标准要求，避免因绝缘破损引起的故障。

接着，检查操作机构。

检查断路器的操作机构，包括手动和远
方操作装置，确保操作灵活可靠，无卡滞或者异常声响。

最后，检查接线端子。

检查断路器的接线端子，确保接线牢固，无松动和腐蚀，避免因接触不良引起的故障。

总之，高压断路器的位置检查是确保设备正常运行的重要环节，只有定期进行细致的检查，才能及时发现问题并进行处理，确保电
力系统的安全稳定运行。

高压断路器及机构运行中巡视检查项目1、断路器表面应清洁，各部件完整牢固，无发热变色现象。

2、套管拉杆及绝缘子等瓷件无污无损无放电现象。

3、油标指示应在规定的范围内，油筒无渗漏，油色正常。

4、分合闸指示器指示正常。

5、断路器的分合闸线圈无焦味冒烟及烧伤现象。

6、油筒内部无杂音和放电声。

7、少油断路器应价查支架接地情况。

8、SN1、SN2型断路器操作后应检查软铜片无断裂。

9、操作机构应完整无锈蚀。

10、传动销子连杆完整无断裂。

11、油压缓冲或弹簧缓冲器应完整良好。

12、发生故障跳闸后和天气突变应特殊检查巡视。

LW24-252六氟化硫断路器合闸线圈灭弧方式：六氟化硫断路型号：LW24-252合闸线额定绝缘电压：DC220 DC110 器圈（V）极数：1P 品牌：威雅斯电气机械寿命：10（万次）额定频率：50（Hz）加工定制：是属性：属性值西电集团LW24-252户外高压断路器LW24-252户外高压交流罐式六氟化硫断路器是我司自主研制开发的一种新型自能灭孤结构的产品，配用CT20-III（X）T型弹簧操动机构，该产品性能可靠，运行稳定，可单极操作也可三极电气联动操作。

可自带电流互感器，结构紧凑，节省占地面积性能特点1.可自带电流互感器，结构紧凑，占地面积小。

全弹簧操动机构噪音小，维护方便。

2.灭孤室为横卧式布置，重心低，出线瓷套强度高，抗地震性能好，抗震设防烈度为9度。

3.产品现场调试方便，运行维护工作量少。

4.适合于低温地区使用，罐体加装保温带，可以适宜最低-40°C环境。

产品应用：LW24-252户外高压交流罐式六氟化硫断路器具有耐地震能力强、自带电流互感器、结构紧凑、占地面积小、耐重污秽特点，特别适用于重污秽及多地震区的发电厂、变电站的电力设备及线路的操作与保护。

产品主要技术参数产品主要技术参数序号项目LW24-2521额定电压kV2522额定电流A40003额定短路开断电流kA504额定短时耐受电流kA505额定峰值耐受电流kA1256额定雷电冲击断口1050+200耐受电压kV对地10507额定1min工频断口460+145耐受电压kV对地460CT20-III(X)T8配用机构类型弹簧操动机构LW24- 40.5/72.5户外高压交流罐式六氟化硫断路器LW24- 40.5/72.5户外高压交流罐式六氟化硫断路器，是西开有限公司（原西安高压开关厂）引进日本三菱公司70-SFM T-32D型产品技术，研制出的一种新型自能灭弧室配弹簧操动机构的断路器。

高压真空断路器检修规程
头可靠，接触良好
本规程旨在规范高压真空断路器的检修工作，以确保设备的正常运行和安全使用。

根据不同情况，检修周期分为三种：每1-3年结合预防性试验进行检修，每开断一次短路电流后应
进行检查，累计连续3次开断短路电流后经进行检修，新投用的断路器运行满一年应进行检修。

检修项目和质量标准详见表
3-8-1，其中包括清扫各部件、检查、紧固各部件螺丝、检查
支持绝缘子、绝缘拉杆、压敏电阻和接地线、检查真空灭弧室及其导电连接、检修调整操作机构、检查辅助开关和微动开关等。

在检修过程中，要注意各部件的变形、磨损、锈蚀、裂纹、断裂、弹力不足等不良情况，以及连接传动件的轴孔配合、分、合闸铁心推（拉）杆的伸出长度及分合闸限位螺钉等是否调整正确。

此外，还要注意油缓冲器动作是否灵活、操动机构组装完毕后是否进行分合闸试验等。

最后，要检查二次回路接线螺丝、二次插头座等是否紧固无氧化、锈蚀，二次插头座是否有变形、烧损、插头是否可靠，接触是否良好。

高压断路器的检测内容
高压断路器的检测内容主要包括以下几个方面：
1. 机械特性检测：检测断路器在动作过程中的速度、力量等机械特性，如分闸起始瞬间速度（刚分速度）、合闸起始瞬间速度（刚合速度）、最大分闸速度、最大合闸速度等。

这些值应与制造厂的规定值进行比较，以判断断路器动作速度的符合程度。

2. 电气特性检测：检测断路器的电气特性，如分合闸线圈电流、电压、功率等。

这些参数可以反映断路器在操作过程中的电气性能。

3. 操动机构振动信号检测：通过对操动机构振动信号的分析，判断断路器在操作过程中是否存在异常，如磨损、松动等。

4. 故障诊断：通过对断路器的状态监测和数据分析，诊断断路器是否存在故障，如绝缘损坏、接触不良等。

5. 灭弧性能检测：检测断路器在分合闸过程中的灭弧性能，确保断路器能够在故障情况下有效切断电路。

6. 辅助设备检测：检测断路器的辅助设备，如控制柜、保护装置、
测量仪表等，确保它们正常运行。

7. 环境检测：检测断路器所处环境的温度、湿度、气压等参数，以确保其在适宜的环境下工作。

8. 安全性检测：检查断路器的安全防护措施是否到位，如接地、防误操作等。

总之，高压断路器的检测内容涵盖机械、电气、振动、故障诊断等多个方面，以确保其在运行过程中的安全可靠。

高压断路器运行检查与维护高压断路器不仅可以切断或闭合高压电路中的空载电流和负荷电流,而且当系统发生故障时,通过机电器保护装置的作用,切断过负荷电流和短路电流,它具有相对完善的灭弧结构和足够的断流能力。

在发电系统运行时,高压断路器不仅起到控制电气设备和线路的投入或退出运行,也能在发生故障时切断故障部分,防止事故扩大。

高压断路器按灭弧介质可分为油断路器、压缩空气断路器、六氟化硫SF6 断路器、真空断路器、磁吹断路器等。

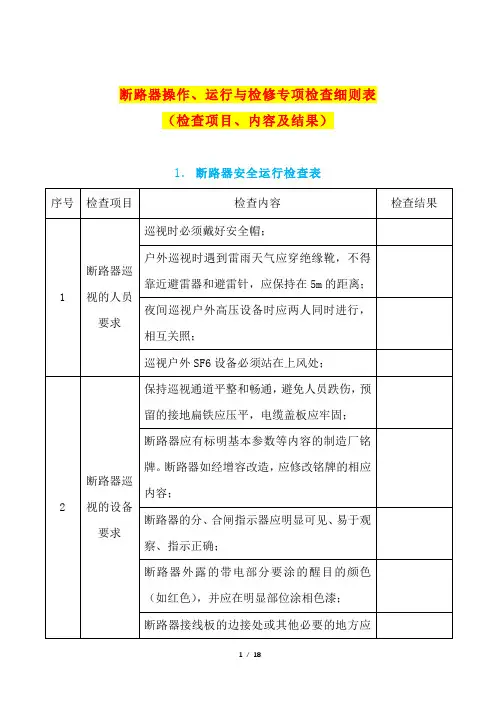

1 断路器运行巡视1 一般要求巡视检查应按规定的时间、内容和路线,结合当前运行状况,确定重点巡视部位和重点巡视内容。

当断路器开断故障电流记忆低频情况下开断电流后,应立即安排现场检查。

断路器宜定期进行动态电阻测量,带有附加冷却系统的断路器应定期进行循环液泄漏检查。

断路器导流部分或灭弧室宜定期进行红外测温,存在异常发热的断路器应缩短红外测温周期。

2 巡视检查项目及要求运行和处于备用状态的高压断路器必须定期进行巡视检查,有人值班的水电站升压站每天当班巡视不少于一次,无人值班的变电所按具体情况确定,通常每月不少于2次。

断路器正常运行的巡视检查内容一般包括：① 操动机构分合闸指示器指示是否正确一致。

② 机构柜内各电源开关投入是否正常,加热器在潮湿或雨雪天气应可投入使用。

③ 机构柜内二次接线是否良好,有无过热现象。

④ 断路器各相支持瓷套有无裂纹破损、放电现象,表面是否清洁。

⑤ 断路器本体有无异常,进出引线接头接触是否良好,有无过热现象,接头处热缩材料有无开裂。

⑥ 断路器通过的负荷电流是否在额定值范围内。

⑦ 断路器灭弧室无过热、无异响,真空灭弧室清澈透明无变色。

⑧ 断路器动作计数器指示是否正常并能够自动计数。

⑨ 断路器各传动机构动作是否正常,有无变位、脱落现象,触头压力弹簧是否工作正常。

⑩ 断路器端子箱内各接线是否良好,储能电机电源开关是否在合闸位置。

2 断路器特殊巡视要求1 新设备投运的巡视检查,周期应相对缩短。

高压断路器的操动机构操动机构是高压断路器的重要组成部分，它由储能单元、控制单元、和力传递单元组成。

高压SF6断路器的操动机构有多种型式，如弹簧操动机构、气动机构、液压机构、液压弹簧机构等。

根据灭弧室承受的电压等级和开断电流的差异，SF6产品选用弹簧机构、气动机构或液压机构。

弹簧机构、气动机构、液压机构各自的特点比较见表1。

表1一．弹簧操动机构弹簧操动机构是一种以弹簧作为储能元件的机械式操动机构。

弹簧的储能借助电动机通过减速装置来完成，并经过锁扣系统保持在储能状态。

开断时，锁扣借助磁力脱扣，弹簧释放能量，经过机械传递单元使触头运动。

弹簧操动机构结构简单，可靠性高，分合闸操作采用两个螺旋压缩弹簧实现。

储能电机给合闸弹簧储能，合闸时合闸弹簧的能量一部分用来合闸，另一部分用来给分闸弹簧储能。

合闸弹簧一释放，储能电机立刻给其储能，储能时间不超过15s（储能电机采用交直流两用电机）。

运行时分合闸弹簧均处于压缩状态，而分闸弹簧的释放有一独立的系统，与合闸弹簧没有关系。

这样设计的弹簧操动机构具有高度的可靠性和稳定性，既可满足O-0.3 sec -CO-180 sec -CO操作循环，又可满足CO-15sec-CO操作循环，机械稳定性试验达10000次。

1.1 CT20弹簧操动机构动作原理CT20型弹簧操动机构（图1、图2、图3）利用电动机给合闸弹簧储能，断路器在合闸弹簧的作用下合闸，同时使分闸弹簧储能。

储存在分闸弹簧的能量使断路器分闸。

1.1.1分闸动作过程图1所示状态为开关处于合闸位置，合闸弹簧已储能（同时分闸弹簧也已储能完毕）。

此时储能的分闸弹簧使主拐臂受到偏向分闸位置的力，但在分闸触发器和分闸保持掣子的作用下将其锁住，开关保持在合闸位置。

分闸操作（图1、2）分闸信号使分闸线圈带电并使分闸撞杆撞击分闸触发器，分闸触发器以顺时针方向旋转并释放分闸保持掣子，分闸保持掣子也以顺时针方向旋转释放主拐臂上的轴销A，分闸弹簧力使主拐臂逆时针旋转，断路器分闸。

第6单元第六讲高压断路器的操动机构操动机构是带动高压断路器传动机构进行合闸和分闸的机构。

一、操动机构的分类和基本要求（一）操动机构的分类根据断路器合闸时所用能量形式的不同，操动机构可分为以下几种。

（１）手动机构（CS型）。

指用人力进行合闸的操动机构。

（２）电磁机构（CD型）。

指用电磁铁合闸的操动机构。

（３）弹簧机构（CT型）。

指事先用人力或电动机使弹簧储能实现合闸的弹簧合闸操动机构。

（４）电动机机构（CJ型）。

指用电动机合闸与分闸的操动机构。

（５）液压机构（CY型）。

指用高压油推动活塞实现合闸与分闸的操动机构。

（６）气动机构（CQ型）。

指用压缩空气推动活塞实现合闸与分闸的操动机构。

（二）操动机构的基本要求（1）具有足够的操作功率。

（2）具有维持合闸的装置。

（3）具有尽可能快的分闸速度。

（4）具有自由脱扣装置。

所谓自由脱扣，是指在断路器合闸过程中如操动机构又接到分闸命令，则操动机构不应继续执行合闸命令而应立即分闸。

（5）具有“防跳跃”功能。

（6）具有自动复位功能。

（7）具备工作可靠、结构简单、体积小、重量轻、操作方便、价格低廉等特点。

二、操动机构的结构和动作原理（一）电磁操动机构（CD型）电磁操动机构是用电磁铁将电能变成机械能作为合闸动力。

它的优点是：结构简单，工作可靠，能用于自动重合闸和远距离操作。

缺点是：合闸线圈消耗的功率太大，机构结构笨重，合闸时间长。

CD10型是一种户内壁挂式电磁操动机构。

由自由脱扣机构、维持机构、电磁系统和缓冲系统等组成。

可以电动合闸、手动合闸、非正常手动合闸，也可以进行自动重合闸。

操动电源采用直流220V 或110V。

1. 结构原理（1）合闸电磁系统。

电磁系统在操动机构的中、下部，主要由合闸线圈、合闸铁芯、铸铁支架、内圆筒、外铁筒、缓冲法兰及复位弹簧等组成。

铸铁支架的水平部分、外铁筒和缓冲法兰的上部经铁芯组成一个闭合磁路。

为了防止铁芯吸合时粘附在磁轭上，特加一黄铜垫圈和压缩弹簧，以保证铁芯在合闸终了时迅速落下。

七、高压断路器的操动机构一、简答题1．高压断路器的操动机构由几部分组成，它们的作用是什么？操动机构的组成和它们的作用如下：(1)能量转换机构它把执行操作的赋能变成机械能，使操动机构按规定的目的发生机械运动，这种机构如电磁铁、电动机、液压转动工作缸、压缩空气工作缸等。

当然，最简单的是人力，但随着断路器容量的加大及自动化水平的提高，依靠人力操作已不能满足运行工作的要求了。

(2)联动机构它把能量转换机构所变成的机械运动能用来促使断路器的动触头发生按操作目的的规定动作。

这种机构多由四边形连杆机构、拐臂、拉杆等组成。

(3)保持机构它使操动机构完成的操作得以保持，不因瞬时命令信息的消失而不能完成规定目标的任务，这种机构由动作灵活的机械卡销等组成。

(4)释放机构它接受操作人员和继电保护系统的命令信息，对保持机构进行反作用，即解除保持。

从而使断路器的跳闸弹簧释放能量，使断路器分闸。

它由电磁线圈推动可动铁芯，由可动铁芯打动保持卡销使保持解除，或者由电磁阀启动分闸油路或气路来实现。

2．断路器操动机构按工作能量形式的分类有几种？根据能量形式不同分以下几类（1）CS：手动操动机构（2）CD：电磁操动机构（3）CT：弹簧操动机构（4）CJ：电动操动机构（5）CQ：气动操动机构（6）CY：液压操动机构3．论述断路器各种操动机构特点？断路器的操动机构主要有电动弹簧储能机构、电磁操动机构和液压操动机构。

对于机械电动弹簧储能机构，它所暴露出来的缺点是机械结构十分复杂，零件数量多，且要求加工精度高，制造工艺复杂，成本高，产品的可靠性不易保证。

对于电磁操动机构，其结构复杂程度和工作可靠性比电动弹簧储能机构要有所改善，但其致命的问题是合闸线圈消耗功率太大，要求配置价格昂贵的蓄电池组，以及电磁机构结构笨重，动作时间较长。

液压机构致命的缺点是密封问题。

统计资料表明：设备故障中有70％－90％以上为操动机构的机械故障。

因此必须对操动机构进行改进，以提高断路器的可靠性和免维护水平，以及实现开关设备的自动化、远动化和智能化。

断路器弹簧操动机构常见问题及检修方法发布时间：2023-02-20T06:53:58.267Z 来源：《中国科技信息》2022年19期作者：刘涛[导读] 弹簧操动机构作为断路器的核心配件,直接决定着电力系统的安全运行?掌握操动机构基本的检修操作和日常维护刘涛国网山西超高压变电公司山西太原 030000摘要:弹簧操动机构作为断路器的核心配件,直接决定着电力系统的安全运行?掌握操动机构基本的检修操作和日常维护,有助于预防和解决电力系统事故的发生?结合自身长期的断路器弹簧操动机构装配及检修经验,总结出断路器弹簧操动机构出现的常见问题,并进行了原因分析,针对性提出常见问题的检修方法及操动机构日常维护要点?对高压断路器弹簧操动机构的维护与检修具有重要的指导意义,同时也为高压断路器弹簧操动机构设计与改进提供了经验基础?关键词:断路器;弹簧操作;常见故障;检修方法断路器是能关合?承载?开断正常回路条件下的电流;在规定的时间内承载规定的过电流,并能关合和开断在异常回路条件(如各种短路条件)下的电流的机械开关装置?而断路器弹簧操作机构能否正常工作对于断路器能否发挥作用等起到了非常关键的作用?1常见问题及检修方法1.1机构特性不合格的调试1.1.1分合闸速度不合格弹簧操动机构是压缩弹簧进行工作的,因此要调节机构的分合闸速度,主要是调节分合闸弹簧的压缩量,即调节机构的输出功?要提高分合闸速度,必须增大弹簧压缩量;反之,应降低弹簧压缩量?由于弹簧操动机构合闸时,合闸弹簧能量一部分转化为分闸弹簧能量储存起来,一部分转化为机械能输出,因此分闸弹簧力量的大小直接会影响到合闸速度的大小,调试机构分合闸速度时,应先调试分闸速度,分闸速度合格后再调试合闸速度?1.1.2分合闸时间不合格断路器分合闸时间的影响因素主要有三个:一是分合闸脱扣时间,主要是电磁铁动作时间,脱扣时间越短,分合闸时间越短;二是分合闸速度,速度越高时间越短,速度越低时间越长;三是断路器本体超程的大小,超程越大,合闸时间越短,分闸时间越长,反之超程越小,合闸时间越长,分闸时间越短?由于断路器分闸速度较快,且动触头在分闸时间内仅运动了超程的距离(相对断路器整个行程来言,超程一般较小),所以分闸速度的微小变化对分闸时间影响不大,此时脱扣时间的变化直接决定着分闸时间T的变化?由以上说明可知,合闸时间的调节主要靠调节合闸速度来实现,分闸时间的调节主要靠调节脱扣时间,即调节电磁铁间隙来实现?1.1.3合-分时间不合格断路器的合-分时间是反映断路器的自卫能力,合-分时间过长时,对系统稳定性产生不利影响,而合-分时间过短又不利于断路器重合闸时第二个“分”的可靠开断?影响断路器合-分时间的因素有:①机构的分合闸速度,速度越快合-分时间越短,相反速度越慢合-分时间越长;②机构辅助开关的切换时间,在断路器合-分操作过程中,如果合闸时机构辅助开关切换较早,合-分时间就较短,反之合-分时间较长;③机构的缓冲特性对合-分时间略有影响?1.1.4低电压不合格一般断路器均要求:当操作电压低于30%额定电压时机构不能动作;当操作电压高于65%额定电压时应能够正常分闸;当操作电压高于85%额定电压时应能够正常合闸?如果分合闸脱扣器的低电压动作值过低,在直流系统绝缘不良?两点高阻接地的情况下,在分闸线圈或合闸线圈两端可能引入数值不大的直流电压,会引起断路器误分闸和误合闸?如果控制回路电源电缆压降过大,不能满足断路器规定的动作电压时,容易造成断路器拒动作?因此应加强对操作机构低电压动作值的控制,若低电压动作值过低,应降低操动机构线圈对脱扣器的电磁力,此时可以增大电磁铁空气间隙,缩短电磁铁冲程;若低电压动作值过高,应增大操作机构线圈对脱扣器的电磁力,此时可以减小电磁铁空气间隙,增大电磁铁冲程?1.2合分故障及检修方法合分故障不同于正常的合分操作,正常的合分操作是指断路器合闸后接到分闸命令立即进行分闸动作,而合分故障是指断路器在没有接到分闸信号时合闸后立即出现分闸操作的情况?合分故障是断路器机构较为普遍的问题,遇到这种情况时可以采取以下措施:首先检查分闸锁闩复位弹簧状态是否正常,出现合分时应先检查并排除复位弹簧状态异常问题;然后确定机构分合闸速度是否过快,机构分合闸速度越快,分闸弹簧保持器结构稳定性越差,因此除特殊情况外,不建议机构分合闸速度太快;也可以增大分闸弹簧保持器复位弹簧和分闸锁闩复位弹簧的力量(即在复位弹簧下增加平垫圈)来降低合分的频次?若上述方法效果不好,建议分闸锁闩复位弹簧采用复合弹簧结构,试验表明该措施对解决合分故障效果明显?1.3合闸不到位问题处理断路器合闸不到位是指断路器在合闸过程中出现半分半合的状态,此时会造成其他开关跳闸?大面积停电等事故,有时甚至会发生断路器爆炸等严重后果?出现该故障时必须检查本体转矩?机构合闸速度及其他相关零部件是否损坏等项目,并严格排查解决?由于以上工作必须是在断路器机构不存在合闸能量和分闸能量状态下进行的,因此出现该故障时必须先释放机构所有能量?这里重点介绍机构能量释放的操作过程:首先,出现该故障时必须立即断开与之相关联的其他开关,使该断路器退出系统;然后,关闭断路器机构所有操作电源和电动机电源,撞击合闸弹簧拉杆,强行释放合闸弹簧能量;最后,手动分闸,释放分闸弹簧能量?合闸不到位的检修方法存在一定的危险性,非专业人士请勿自行检修?1.4储能故障问题1.4.1储能电动机不能进行正常运转如果储能电动机中的两个形成开关接点无法实现有效接触,便会导致电机两侧电压降低,无法正常运转?电机换向器中的绕组如果出现接触不良和烧毁等问题,也会使电机无法正常运转?在电机无法转动的情况下,应该断开SF6断路器中的一次回路和二次回路的电源,通过万能表检查开关常闭接点,如果是其中电阻过大的问题,可以进行替换或清洗,随后检测电机绕组附近的电阻值,如果电阻没有维持正常运转状态,可以考虑电机绕组线是否出现脱焊现象,判断绕组烧毁程度?在必要条件下,应该及时替换储能电机,实施维修?如果是直流电机,则需要检查碳刷和换向器接触状况,及时进行替换?1.4.2电机依然维持运转状态,但弹簧却无法储能这种故障主要是压紧弹簧运行疲劳?脱离以及折断等问题导致的?在电动机运行过程中,凸轮中的缺口出现大花问题,从而使储能轴维持一种持续转动状态,弹簧无法储能?至于其中的行程开关一直处于一种闭合状态,导致电机维持持续运转状态,在发生上述故障问题后,应该彻底检查弹簧问题,及时替换新的零件?如果软件正常,可以通过手动操作检查机构储能,看轴套的运转状态是否正常,如果停止,可以判断是涡轮和蜗杆出现故障,在这种情况下可以更换减速箱?如果轴套依然维持正常的运转状态,需要观察凸轮缺口的接触条件,如出现打滑问题,需要立刻替换新的零件?2结束语弹簧操动机构作为断路器的核心配件,直接决定着电力系统的安全运行?掌握操动机构基本的检修操作和日常维护,有助于预防和解决电力系统事故的发生?笔者结合自身长期对断路器弹簧操动机构装配及检修经验,针对断路器弹簧操动出现的常见问题进行了原因分析,总结出切实有效的常见问题检修方法及弹簧操动机构日常维护要点?对高压断路器弹簧操动机构维护与检修具有重要的指导意义,同时也为高压断路器弹簧操动机构设计与改进提供了经验基础?参考文献[1]冯迎春,杨晓滨,任众楷.基于故障录波的交流断路器燃弧故障检测方法有效性评估[J].电气应用,2021,40(7):93-97.[2]孟晓承,黄河,郑茂然,等.基于录波数据的断路器本体及其二次回路异常辨识研究[J].电气应用,2020,39(10):62-67.[3]石峰,王淼,叶德武,等.一起分闸掣子缺陷引起的断路器合后即分故障分析[J].电气应用,2020,39(10):89-94.。

高压断路器中的弹簧操动机构刘唯2015.4摘要：本文讨论了断路器操动机构的功能，总结并比对了目前主流弹簧操动机构的实现方式，也介绍了各种结构的优缺点。

列举了断路器上弹簧机构的各种布局方式，从控制，安全，维护及发展的角度谈了个人看法。

关键词: 高压断路器弹簧操动机构目录0引言 (1)1操动机构的种类 (1)2弹簧操动机构的功能 (2)3断路器弹簧操动机构结构 (3)3.1储能结构的分类 (4)3.1.1储能操作的能量只用于合闸过程43.1.2储能操作的能量分别用于合闸或分闸过程4 3.2储能到位离合及状态保持结构 (5)3.3合闸驱动结构 (5)3.3.1不具备自由脱扣的结构63.3.2具备自由脱扣功能的结构6 3.4合闸状态保持结构 (6)3.4.1过冲复位保持结构63.4.2复位保持结构73.4.3就绪保持结构7 3.5储能电机的减速机构 (7)3.5.1齿轮箱结构73.5.2蜗轮蜗杆结构73.5.3棘轮结构7 3.6弹簧机构的联锁装置 (8)3.6.1硬联锁83.6.2软联锁83.6.3PF接点9 4断路器弹簧操动机构的布局 (9)5断路器的控制与保护 (10)6断路器操动机构的安全锁 (11)7断路器弹簧操动机构的维护 (11)8断路器弹簧操动机构的发展 (5)0引言笔者最近几年，接触了一些弹簧操动机构，有些认识，愿与大家分享。

文中没有计算，没有公式，略显没有深度，请高手一笑而过。

文中试图将千差万别的机械结构进行分类，会有遗漏，但终归是一次尝试。

也试图将其优缺点做一比较，必不完全，但肯定会有些说法。

有些机构，并不能完全理解其博大精深，不正之处，也还望请指正。

请到新浪微博《高压断路器中的弹簧操动机构》交流贴留言。

链接如下：/u/2437510622。

原文下载请搜百度文库。

文中涉及到一些机构名称，如ABB公司的EL弹簧操动机构，以下简称EL机构，主要用于VD4断路器；Schneider公司的P2弹簧操动机构，以下简称P2机构，主要用于Evolis断路器和Masterpact断路器；Schneider公司的RI弹簧操动机构，以下简称RI机构，主要用于Ev12S断路器上；Schneider公司的RT弹簧操动机构，以下简称RT机构，主要用于Premset 开关柜上；Schneider公司的FK2-01弹簧操动机构，以下简称FK2机构，主要用于HVX断路器上；三菱的BH2弹簧操动机构，以下简称BH2机构，主要用于VPR 断路器上；天水长城开关厂的GSL01弹簧操动机构，以下简称GSL01机构，主要用于EVH1断路器；以下断路器上用的弹簧操动机构不知道名字，只能用断路器名字称呼，VS1断路器上的弹簧操动机构，以下简称VS1机构；厦门华电开关有限公司的VEP断路器上的机构，以下简称VEP机构；Siemens公司的Sion断路器上采用的机构，以下简称Sion机构；东芝公司的VK断路器上采用的机构，以下简称VK机构。

高压开关的操动机构
操动机构是高压开关的配套装置。

运用操动机构完成高压开关的分、合闸、可以使操作人员与带电部分保持足够的距离，操动机构还能为高压开关的分、合闸供应足够的速度和机械力。

操动机构与掌握开关和继电爱护装置协作，还能实现高压开关的远距离掌握和自动操作。

高压开关常用的操动机构有手力操动机构、弹簧储能操动机构和电磁操动机构。

（1）手力操动机构
CS6型手力操动机构为带有定位销的杠杆式操动机构，主要用于隔离开关的手动分、合闸。

操作时，必需先拔出定位销；操作后，定位销在弹簧作用下进入相应的定位孔，起自锁作用。

CS2型手力操动机构为可以装有瞬时过电流脱扣器、延时过电流脱扣器、分励脱扣器及失压脱扣器的操动机构，广泛用于额定电压10KV、开断电流6KA以下的少油断路器和10KV负荷开关的操作。

它采纳手动合闸、手动分闸或脱扣器分闸。

（2）弹簧储能操动机构
该机构装有合闸弹簧。

合闸弹簧可以手动储能，也可以电动机储能。

操动机构由合闸弹簧实现合闸，由分闸弹簧实现分闸。

弹簧储能操动机构可以装有多种脱扣器。

弹簧操动机构的能源功率小，动作快，能实现自动重合；但其结构简单，动作冲击力大。

弹簧储能操动机构主要用于少油断路器的分、合闸操作。

（3）电磁操动机构
该机构由合闸电磁铁、自由脱扣机构及传动部分组成。

电磁操动机构由直流螺管电磁铁合闸；由分闸弹簧实现分闸。

电磁操动机构可以装有多种脱扣器，便于实现遥控和自动重合，制造工艺比较简洁；但需要大功率直流电源，电压变化对合闸速度影响较大。

电磁操动机构主要用于少油断路器的分、合闸操作。
