下载文档原格式
钢结构焊接变形的火焰矫正施工方法范文钢结构焊接变形是在焊接过程中产生的一个普遍问题，它会导致焊缝破裂、强度降低、外观不美观等一系列问题。
为了解决这个问题，火焰矫正施工方法被广泛应用于钢结构焊接变形的修正。
本文将介绍火焰矫正施工方法的原理、步骤以及注意事项，并结合实际案例进行详细讲解。
一、火焰矫正施工方法的原理火焰矫正施工方法是通过局部热加工的方式来矫正焊接变形。
它利用焊接时产生的热量来使焊接变形处重新达到原来的形状和位置，从而修正焊接变形。
火焰矫正施工方法的原理主要有以下几点：1.热应力原理：通过加热焊接变形处，使焊接变形处的温度升高，从而产生热应力。
当焊接变形处的热应力达到和焊接应力相等时，焊接变形处就会重新达到原来的形状和位置。
2.弥散原理：焊接变形主要是由于焊接所产生的热影响区域的收缩引起的。
如果能够弥散焊接所产生的热影响区域，就可以减少焊接变形。
而火焰矫正施工方法正是通过加热焊接变形处，使其周围的材料也加热到一定温度，从而实现热影响区域的弥散，减少焊接变形。
3.压力控制原理：在火焰矫正施工方法中，加热焊接变形处的同时，还需要施加压力。
这是因为焊接变形是由焊接应力引起的，只有施加足够的压力才能抵消焊接应力，从而使焊接变形处重新达到原来的形状和位置。
二、火焰矫正施工方法的步骤下面将介绍火焰矫正施工方法的具体步骤：1.确定焊接变形的位置和形状：首先需要确定焊接变形的位置和形状。
可以通过测量、观察、分析等方式来确定焊接变形的具体情况。
2.制定施工方案：根据焊接变形的具体情况，制定相应的施工方案，包括矫正的具体方法、加热的位置和温度、施加的压力等。
3.准备设备和材料：根据施工方案，准备相应的设备和材料，包括焊接机、加热器、焊接材料、压力装置等。
4.加热焊接变形处：将加热器放置在焊接变形处的需要矫正的位置上，开始加热。
加热时需要控制加热的时间和温度，以防过热对材料产生影响。
5.施加压力：在加热的同时，使用压力装置施加压力，以抵消焊接应力。
钢结构焊接变形的火焰矫正施工方法范文一、引言钢结构在施工过程中，由于焊接产生的高温会引起结构的变形，特别是大型钢结构的焊接变形更为明显。
为了保证钢结构的稳定性和减小焊接变形，常常需要采用火焰矫正的施工方法。
本文将详细介绍钢结构焊接变形的火焰矫正施工方法，以指导工程实践。
二、火焰矫正施工方法钢结构焊接变形的火焰矫正施工方法主要包括火焰热处理和局部加热矫正。
1. 火焰热处理火焰热处理是一种通过钢结构表面加热的方法，来改变焊接区域的组织结构，从而达到减小焊接变形的目的。
具体步骤如下：（1）准备工作：确定焊接变形的部位和范围，并进行标记。
清理焊接区域，确保表面光洁。
（2）施工准备：选择合适的气焰喷枪，调节好气焰的大小和温度。
（3）加热过程：用气焰喷枪在焊接区域进行均匀加热，避免过热或不均匀加热。
根据具体情况可采用局部或全面加热。
（4）冷却过程：在加热达到一定程度后，逐渐停止加热，让焊接区域自然冷却。
2. 局部加热矫正局部加热矫正是通过对焊接变形较大的区域进行局部加热，来减小焊接变形。
具体步骤如下：（1）准备工作：确定焊接变形的部位和范围，并进行标记。
清理焊接区域，确保表面光洁。
（2）施工准备：选择合适的焊割设备，调节好焊割电流和气体流量。
（3）加热过程：用焊割设备对焊接区域进行加热，一般采用割炬的集中热源进行加热。
加热的温度和时间要根据具体情况进行调整。
（4）冷却过程：在加热达到一定程度后，逐渐停止加热，让焊接区域自然冷却。
三、施工注意事项在进行钢结构焊接变形的火焰矫正施工时，需要注意以下事项：1. 安全第一：在进行火焰矫正施工时，必须严格遵守安全操作规程，采取必要的防护措施，防止事故的发生。
2. 环境保护：在进行火焰矫正施工时，要注意环境保护，避免对周围环境造成污染。
3. 控制加热温度：在进行火焰矫正施工时，要控制好加热的温度，避免过热引起其他问题。
4. 施工过程监控：在进行火焰矫正施工时，应定期对焊接区域进行监测和测量，以确保矫正效果。
H型钢焊接变形的控制与矫正H型钢是一种常见的建筑结构用钢材料，常用于制作工厂、仓库等建筑物的主梁和柱子。
在H型钢的制造和安装过程中，由于焊接会产生热量，使得钢材发生热变形，影响其几何形状和尺寸精度。
控制和矫正焊接变形是保证H型钢质量和安全的重要环节。
我们需要通过合理的焊接工艺参数来控制焊缝产生的热量。
焊接速度、焊接电流和电压等参数的合理调整可以有效降低焊接热量，减小变形的程度。
选择合适的焊接方法也是控制焊接变形的关键。
常用的焊接方法有手工电弧焊和气体保护焊。
在H型钢的大面积焊接时，最好选择气体保护焊，其焊接热量相对较低，可以减小变形的可能。
钢材在焊接过程中产生的热变形可以通过预制偏值、预应力和焊后矫正等方法进行控制和矫正。
预制偏值是指在制造H型钢时，对其几何形状进行调整，以抵消焊接变形。
可以通过焊前加工时的修整、拉弯和冷弯等方法实现。
预制偏值的调整是根据焊接变形的特点和预测进行的，需要结合钢材的性能和使用要求进行合理设计。
预应力是利用钢材的弹性回复性质进行控制和矫正的一种方法。
在H型钢焊接后，通过对焊接点施加预应力，使钢材产生反向位移。
预应力的大小和方向需要根据具体情况合理选择，以使H型钢回归到预定的几何形状。
焊后矫正是在焊接完成后对H型钢进行纠正变形的一种方法。
通过对焊接部位进行适当的施加力和热处理，可以使H型钢恢复原来的形状。
焊后矫正需要根据焊接变形的具体情况和要求，结合专用夹具和设备来进行。
需要注意的是，在进行焊接变形的控制和矫正时，需要考虑到材料的强度和刚度，以及焊接接缝的质量要求。
在选择具体控制和矫正方法时，应综合考虑安全性、经济性和可行性等因素，以达到最佳的控制效果。
H型钢焊接变形的控制与矫正是一个复杂的过程，需要在焊接前、焊接中和焊接后多个环节进行有效控制。
通过合理的焊接工艺参数、合适的焊接方法以及预制偏值、预应力和焊后矫正等方法的应用，可以减小焊接变形，提高H型钢的质量和安全性。
H型钢焊接变形的控制与矫正H型钢是一种常见的结构钢材，由于其截面形状复杂，易于变形，因而在焊接过程中容易产生焊接变形。
焊接变形对于结构的力学性能和外观质量都有较大的影响，因此控制和矫正焊接变形是重要的工作。
焊接变形的控制主要从以下几个方面进行：1.焊接参数的控制：合理选择焊接电流、电压、焊接速度等焊接参数，以控制焊接热输入，减少焊接变形的产生。
尤其要注意控制加热输入不过高，避免产生过大的热应力引起变形。
2.焊接顺序的控制：根据焊接工艺要求，合理安排焊接顺序，采用交替焊接、分段焊接等方法，以减少焊接热量集中在局部产生变形。
3.夹具和辅助设备的设计：对于大型、厚板的焊接，可以采用夹具或辅助设备来固定工件，减少变形的产生。
4.预热和后热处理的控制：对于材料容易变形的焊接接头，可以在焊接前进行适当的预热，以减少焊接热应力的产生。
焊接后，可以进行适当的后热处理，消除残余应力，进一步减少变形。
焊接变形的矫正主要通过以下几种方法实现：1.冷作矫正：利用机械力对焊接件进行冷加工，通过对拉伸或压缩变形的过程，使焊接件恢复原来的形状。
这种方法适用于小变形的焊接件。
2.局部加热矫正：对于焊接变形较大的焊接件，可以采用局部加热的方法进行矫正。
通过加热焊接变形处，使其温度升高，然后通过施加力进行矫正，使焊接件回复原来的形状。
3.整体加热矫正：对于较大的焊接件，可以采用整体加热的方法进行矫正。
通过对焊接件整体加热，使其温度升高，然后通过施加力进行矫正，使焊接件回复原来的形状。
控制焊接变形和矫正焊接变形是确保焊接质量的重要步骤。
通过合理选择焊接参数、控制焊接顺序、设计夹具和辅助设备、进行预热和后热处理等措施，可以有效地控制焊接变形的产生。
而通过冷作矫正、局部加热矫正和整体加热矫正等方法，可以对焊接变形进行矫正，保证焊接件的力学性能和外观质量，提高产品的可靠性和安全性。
焊接变形的矫正方法
焊接变形的矫正方法有以下几种：
1. 机械方法：使用各种夹具、千斤顶、液压装置等机械设备对焊接件进行机械矫正。
这种方法适用于板材、管道等较小尺寸的焊接件。
2. 热处理方法：通过加热焊接件，在达到一定温度时进行矫正。
热处理方法常用的有火焰矫正、电阻矫正、感应矫正等。
这种方法适用于较大尺寸的焊接件，通过热处理可以改变焊接件的尺寸和应力分布，从而实现矫正。
3. 冷却方法：在焊接完成后，通过控制焊接件的冷却速度来改变其尺寸和应力分布。
这种方法适用于较小尺寸的焊接件，通过冷却可以使焊接件产生收缩，从而实现矫正。
4. 修正焊接方法：通过在变形区域补焊，热引起的收缩可以抵消原来的变形。
这种方法适用于焊接件变形较大的情况，通过修正焊接可以使焊接件恢复到设计要求的形状。
需要注意的是，矫正焊接变形时应控制矫正力度和过程，避免引起新的应力和变形。
同时，对于一些要求较高的焊接件，可以在焊前进行设计和模拟分析，以减少变形的发生。
H型钢焊接变形的控制与矫正H型钢是一种常见的结构钢材料，通常用于制造桥梁、建筑和其他重型结构。
在制造过程中，H型钢常常需要进行焊接，以便将不同的零部件连接在一起。
焊接过程中会产生一定的变形，而这种变形不仅影响到零部件的拼装，还会影响到整个结构的稳定性和强度。
控制和矫正焊接变形成为H型钢加工过程中的重要环节。
一、H型钢焊接变形的原因H型钢在焊接过程中会产生变形的主要原因有以下几点：1. 熔池温度梯度不均匀：焊接时，焊接熔池温度高，周围金属温度低，会导致焊接材料的不均匀膨胀，造成变形。
2. 焊接残余应力：焊接完成后，焊缝区域会产生残余应力，导致结构变形。
3. 焊缝收缩：焊接完成后，焊接处的熔池会收缩，从而引起结构变形。
4. 由于材料本身的不均匀性，也可能导致焊接变形。
为了控制H型钢焊接过程中的变形，需要采取一系列有效的措施：1. 选择合适的焊接序列：在进行多道焊接时，首先应选择合适的焊接序列，以减少热变形对结构的影响。
2. 采用预应力法：在焊接过程中，可以采用预应力法来减小焊缝的变形。
预应力法是通过施加外部力来抵消焊接应力，以减小结构变形。
3. 控制焊接参数：合理控制焊接电流、电压、焊接速度和焊接温度，以减小焊接变形。
特别是在多道焊接时，应将多道焊缝的热输入控制在一定范围之内。
4. 采用预热和后热处理方法：通过对焊接材料进行预热和后热处理，可以有效减小焊接变形。
5. 采用边缘钢板冷却和支撑：在进行H型钢的焊接过程中，可以采用边缘钢板冷却和支撑来减小变形。
特别是在进行大板厚焊接时，边缘钢板冷却和支撑的重要性更加突出。
6. 提高焊接工艺水平：通过提高焊工的技术水平和严格控制焊接过程中的操作质量，可以减小焊接变形。
除了采取控制措施外，还可以通过以下方法对焊接变形进行矫正：1. 机械矫正：可以通过机械加工来对焊接变形进行矫正。
这种方法可以利用切割、弯曲等方式对焊接变形进行修正，但需要注意的是，机械矫正会对结构的强度和稳定性产生影响，因此需要慎重考虑。

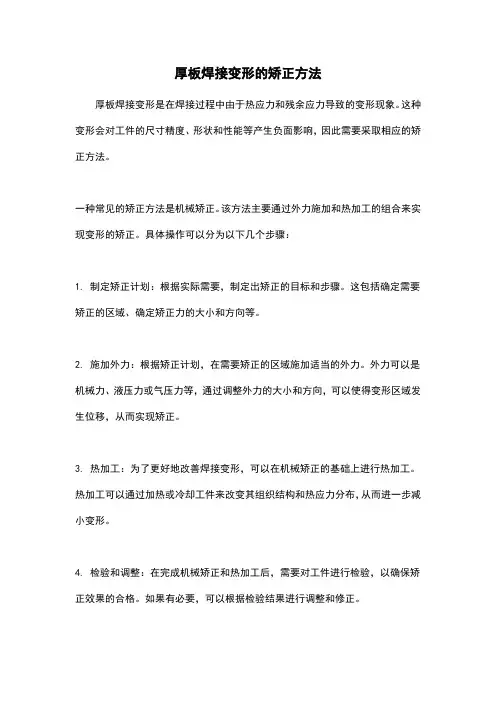

厚板焊接变形的矫正方法
厚板焊接变形是在焊接过程中由于热应力和残余应力导致的变形现象。
这种变形会对工件的尺寸精度、形状和性能等产生负面影响，因此需要采取相应的矫正方法。
一种常见的矫正方法是机械矫正。
该方法主要通过外力施加和热加工的组合来实现变形的矫正。
具体操作可以分为以下几个步骤：
1. 制定矫正计划：根据实际需要，制定出矫正的目标和步骤。
这包括确定需要矫正的区域、确定矫正力的大小和方向等。
2. 施加外力：根据矫正计划，在需要矫正的区域施加适当的外力。
外力可以是机械力、液压力或气压力等，通过调整外力的大小和方向，可以使得变形区域发生位移，从而实现矫正。
3. 热加工：为了更好地改善焊接变形，可以在机械矫正的基础上进行热加工。
热加工可以通过加热或冷却工件来改变其组织结构和热应力分布，从而进一步减小变形。
4. 检验和调整：在完成机械矫正和热加工后，需要对工件进行检验，以确保矫正效果的合格。
如果有必要，可以根据检验结果进行调整和修正。
此外，还有一些其他的矫正方法可以用于减小厚板焊接变形。
例如，采用预热和焊后热处理的方法可以控制焊接区域的温度梯度，从而减小热应力的产生。
同时，使用合适的焊接工艺参数、焊接顺序和焊接序列等也可以对焊接变形进行控制。
总之，厚板焊接变形的矫正方法可以通过机械矫正、热加工和其他辅助措施相结合来实现。
选择合适的矫正方法需要考虑焊接材料、焊接方式、工件结构和矫正目标等多个因素，并进行综合评估和分析，以确保矫正效果的可靠性和稳定性。
H型钢焊接变形的控制与矫正H型钢是一种常见的结构钢材，其在建筑、桥梁、机械制造等领域得到广泛应用。
在H 型钢的生产和加工过程中，焊接是必不可少的步骤。
焊接过程中会产生焊接变形，对于H型钢结构的强度和稳定性会产生不利影响。
控制和矫正焊接变形是重要的研究课题。
焊接变形主要有两个方面的原因：焊接热输入引起的温度变形和焊接残余应力引起的力学变形。
焊接热输入引起的温度变形是由于焊接过程中产生的高温热源直接作用于工件，使得工件局部受热膨胀。
而焊接残余应力引起的力学变形则是由于焊接过程中产生的应力不平衡，导致工件发生形变。
控制焊接变形的方法有以下几种：合理选择焊接顺序、采用预应力和反向变形等技术、加工前进行预热和热处理等。
合理选择焊接顺序是比较简单且有效的方法。
通过优化焊接顺序，可以减少焊接过程中的温度梯度和温度差，从而减小变形的产生。
预应力和反向变形技术也可以用来控制焊接变形。
通过在焊接过程中施加适当的预应力或反向变形，可以部分或全面抵消焊接变形，达到控制变形的目的。
加工前进行预热和热处理也是一种常用的焊接变形控制方法。
通过在焊接前对工件进行适当的预热处理，可以减少焊接时的温度梯度和应力集中，从而减小变形的产生。
除了控制焊接变形，当变形已经产生时，需要进行矫正操作。
焊接变形的矫正包括机械矫正、热处理矫正和软弯矫正等方法。
机械矫正是通过机械手段对焊接变形进行修正，如采用液压或机械力进行拉伸、压制等。
热处理矫正是通过对变形区域进行再加热或再冷却来改变材料的组织结构和性能，从而使变形得以矫正。
软弯矫正是将变形部位加热至一定温度，然后通过外力使其发生塑性变形，以纠正变形的方法。
焊接变形的控制与矫正是H型钢焊接工艺中不可忽视的一环。
通过合理选择焊接顺序、采用预应力和反向变形技术、加工前进行预热和热处理等方法，可以有效地控制焊接变形的产生。
当焊接变形已经产生时，可以采用机械矫正、热处理矫正和软弯矫正等方法进行矫正。
通过对焊接变形的控制与矫正，可以保证H型钢结构的强度和稳定性，提高其使用寿命和安全性。

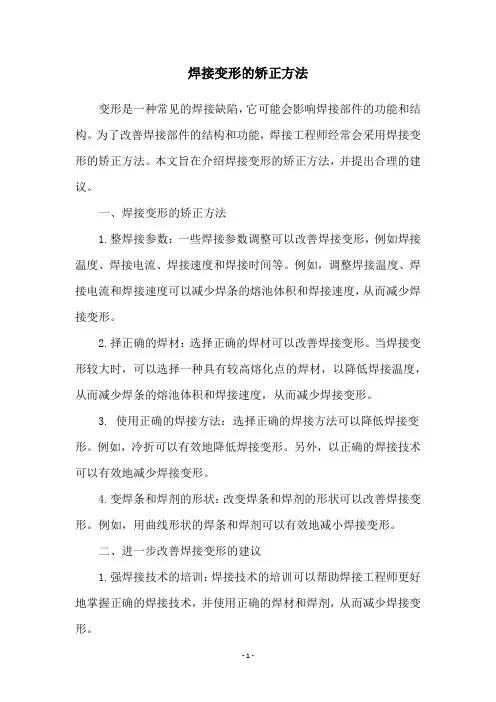

焊接变形的矫正方法变形是一种常见的焊接缺陷，它可能会影响焊接部件的功能和结构。
为了改善焊接部件的结构和功能，焊接工程师经常会采用焊接变形的矫正方法。
本文旨在介绍焊接变形的矫正方法，并提出合理的建议。
一、焊接变形的矫正方法1.整焊接参数：一些焊接参数调整可以改善焊接变形，例如焊接温度、焊接电流、焊接速度和焊接时间等。
例如，调整焊接温度、焊接电流和焊接速度可以减少焊条的熔池体积和焊接速度，从而减少焊接变形。
2.择正确的焊材：选择正确的焊材可以改善焊接变形。
当焊接变形较大时，可以选择一种具有较高熔化点的焊材，以降低焊接温度，从而减少焊条的熔池体积和焊接速度，从而减少焊接变形。
3. 使用正确的焊接方法：选择正确的焊接方法可以降低焊接变形。
例如，冷折可以有效地降低焊接变形。
另外，以正确的焊接技术可以有效地减少焊接变形。
4.变焊条和焊剂的形状：改变焊条和焊剂的形状可以改善焊接变形。
例如，用曲线形状的焊条和焊剂可以有效地减小焊接变形。
二、进一步改善焊接变形的建议1.强焊接技术的培训：焊接技术的培训可以帮助焊接工程师更好地掌握正确的焊接技术，并使用正确的焊材和焊剂，从而减少焊接变形。
2.当的调整焊条和焊剂的几何尺寸：适当的调整几何尺寸可以改善焊接变形。
焊条和焊剂的几何尺寸应根据实际情况进行调整，以提高焊接部件的质量。
3.正确的工具和材料进行焊接：使用正确的工具和材料可以改善焊接变形，例如使用热抗性材料、减少焊接温度、选择正确的焊条和焊剂等。
4. 使用新型焊接技术：采用新型焊接技术，可以有效地改善焊接变形，例如电弧焊、激光焊、高频焊、电阻焊等。
总之，焊接变形的矫正方法包括调整焊接参数、选择正确的焊材、使用正确的焊接方法和改变焊条和焊剂的形状等。
此外，还可以通过加强焊接技术的培训、调整焊条和焊剂几何尺寸、使用正确的工具和材料、采用新型焊接技术等方式来进一步改善焊接变形。

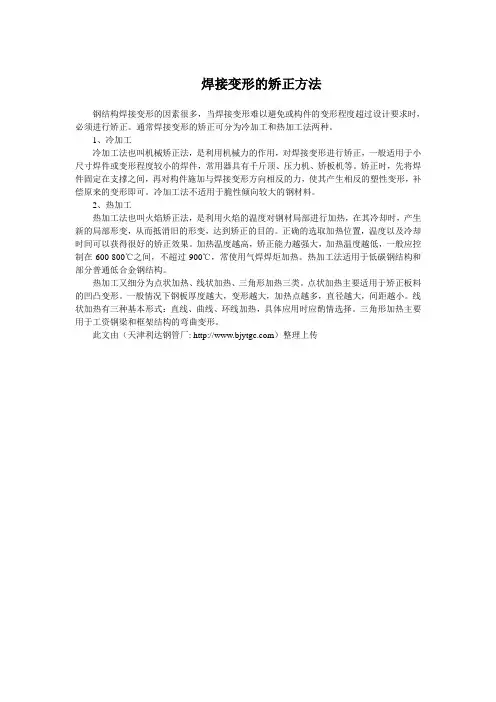

焊接变形的矫正方法

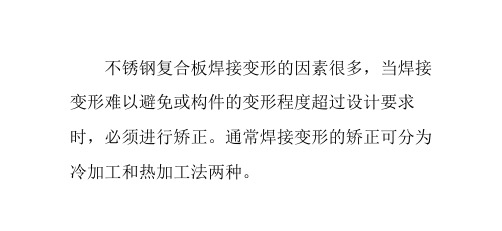

钢结构焊接变形的因素很多，当焊接变形难以避免或构件的变形程度超过设计要求时，必须进行矫正。
通常焊接变形的矫正可分为冷加工和热加工法两种。
1、冷加工
冷加工法也叫机械矫正法，是利用机械力的作用，对焊接变形进行矫正，一般适用于小尺寸焊件或变形程度较小的焊件，常用器具有千斤顶、压力机、矫板机等。
矫正时，先将焊件固定在支撑之间，再对构件施加与焊接变形方向相反的力，使其产生相反的塑性变形，补偿原来的变形即可。
冷加工法不适用于脆性倾向较大的钢材料。
2、热加工
热加工法也叫火焰矫正法，是利用火焰的温度对钢材局部进行加热，在其冷却时，产生新的局部形变，从而抵消旧的形变，达到矫正的目的。
正确的选取加热位置，温度以及冷却时间可以获得很好的矫正效果。
加热温度越高，矫正能力越强大，加热温度越低，一般应控制在600-800℃之间，不超过900℃，常使用气焊焊炬加热。
热加工法适用于低碳钢结构和部分普通低合金钢结构。
热加工又细分为点状加热、线状加热、三角形加热三类。
点状加热主要适用于矫正板料的凹凸变形。
一般情况下钢板厚度越大，变形越大，加热点越多，直径越大，间距越小。
线状加热有三种基本形式：直线、曲线、环线加热，具体应用时应酌情选择。
三角形加热主要用于工资钢梁和框架结构的弯曲变形。
此文由（天津利达钢管厂: ）整理上传。
焊接变形的新控制与矫正方法焊接是一种常见的金属连接方法，但在实际应用中，焊接过程中产生的变形常常会导致工件的尺寸和形状发生改变，从而影响到其功能和使用效果。
为了解决这一问题，研究人员和工程师们一直致力于开发新的焊接变形控制与矫正方法。
本文将深入探讨焊接变形的问题，并介绍一些新的控制与矫正方法，以帮助读者更好地理解这一主题。
一、焊接变形的原因和影响在进行焊接过程中，金属材料受热后会发生热膨胀，从而引发变形。
另外，焊接过程中的应力、残余应力和相变引起的体积变化也会导致工件产生变形。
这些变形问题严重影响了焊接结构的精度、密封性和可靠性，因此需要寻找合适的方法来控制和矫正焊接变形。
二、传统的焊接变形控制方法传统的焊接变形控制方法主要包括预压工艺、焊接序列优化、热补偿和用于固定和约束的夹具设计等。
这些方法能够在一定程度上减轻焊接变形的问题，但仍然存在一些局限性。
预压工艺需要额外的设备和工艺步骤，增加了成本和复杂性；焊接序列优化需要大量的试验和经验积累；夹具设计需要根据具体情况进行调整和优化。
这些传统方法在某些情况下可能无法满足要求，因此需要开发新的控制与矫正方法。
三、新的焊接变形控制与矫正方法随着科技的不断进步，研究人员们提出了一些新的焊接变形控制与矫正方法，以应对传统方法存在的局限性。
1. 应用数值仿真模拟数值仿真模拟可以帮助理解焊接过程中的变形机制和规律，并预测变形情况。
通过在仿真软件中建立合适的模型和设定参数，可以有效地预测焊接变形，并进行优化设计。
数值仿真模拟方法不仅可以减少实验成本和时间，还能够提供详细的变形信息，为焊接变形控制提供科学依据。
2. 智能控制系统智能控制系统是一种集成了传感器、控制器和执行器的系统，通过实时监测和反馈，能够对焊接过程进行精确控制。
借助先进的传感技术，智能控制系统可以感知和调整焊接过程中的温度和应力分布，从而实现精准控制和矫正。
智能控制系统提供了一种精确、自动化和可持续的焊接变形控制方法。
焊接变形的控制与矫正1、改进焊接设计（1）尽量减少焊缝数量在设计焊缝结构时应当避免不要的焊缝，尽量选用型钢、冲压件代替焊接件、以减少肋板数量来减少焊接和矫正变形的工作量。
（2）合理选择焊缝形状及尺寸对于板厚较大份额对接接头应选X型坡口代替V型坡口。
减少熔敷金属总量以减少焊接变形。
在保证有足够能力的条件下，应尽量选用较小的焊缝尺寸。
对于不需要进行强度计算的T形接头，应选用工艺上合理的最小焊脚尺寸。
并且采用断续焊缝比连续焊缝更能减少变形。
当按设计计算确定T形接头角焊缝时，应采用连续焊缝，不应采用与之等强的断续焊缝，并应采用双面连续焊缝代替等强度的单面连续焊缝，以减小焊角尺寸。
对于受力较大的T形或十字接头，在保证相同强度的条件下，应采用开破口的角焊缝，这样比一般角焊缝可大大减少焊缝金属、减少焊缝变形量。
（3）合理设计结构形式及焊缝位置 设计结构时应考虑焊接工作量最小以及部件总装时的焊接变形量最小。
对于薄板结构，应选合适的板厚、减少骨架间距及焊角尺寸，以提高结构的稳定性、减少波浪变形。
此外，还应尽量避免设计曲线形结构。
因为采用平面可使固定状态下的焊接装备比较简单，易于控制焊接变形。
由于焊缝的横向收缩通常比纵向收缩显著，因此应尽量将焊缝布置在平行于要求焊接变形量最小的方向。
焊缝的位置应尽量靠近截面中心轴，并且尽量对称于该中心轴，以减少结构的弯曲变形。
2、采取工艺措施（1）反变形焊前将构件装配成具有与焊接变形相反方向的预先反变形。
反变形的大小应以能抵消焊后形成的变形为准。
这种预制的反变形可以是弹性的、塑性的或弹塑性的。
（2）刚性固定将构件加以固定来限制焊接变形，对于刚度小的结构，可以采用胎卡具或临时支承等措施，增加该结构在焊接时的刚度，以减少焊接变形量。
结构的刚度越大，利用刚性固定法控制弯曲变形的效果较差，而对角变形及波浪形较为有效。
这种方法虽然可以减少焊接变形，但同时却又增加了焊接应力。
（3）选用合理的焊接方法及焊接参数选用能量密度较高的焊接方法，可以减少焊接变形。
2024年钢结构焊接变形的火焰矫正施工方法目前，钢结构已在厂房建筑中得到广泛的应用。
而钢结构厂房的主要构件是焊接H型钢柱、梁、撑。
这些构件在制作过程中都存在焊接变形问题，如果焊接变形不予以矫正，则不仅影响结构整体安装，还会降低工程的安全可靠性。
焊接钢结构产生的变形超过技术设计允许变形范围，应设法进行矫正，使其达到符合产品质量要求。
实践证明，多数变形的构件是可以矫正的。
矫正的方法都是设法造成新的变形来达到抵消已经发生的变形。
在生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正。
但火焰矫正是一门较难操作的工作，方法掌握、温度控制不当还会造成构件新的更大变形。
因此，火焰矫正要有丰富的实践经验。
本文对钢结构焊接变形的种类、矫正方法作了一个粗略的分析。
1、钢结构焊接变形的种类与火焰矫正钢结构的主要构件是焊接H型钢柱、梁、撑。
焊接变形经常采用以下三种火焰矫正方法：（1）线状加热法；(2)点状加热法；（3）三角形加热法。
下面介绍解决不同部位的施工方法。
以下为火焰矫正时的加热温度（材质为低碳钢）低温矫正500度～600度冷却方式：水中温矫正600度～700度冷却方式：空气和水高温矫正700度～800度冷却方式：空气注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。
16Mn在高温矫正时不可用水冷却，包括厚度或淬硬倾向较大的钢材。
1.1翼缘板的角变形矫正H型钢柱、梁、撑角变形。
在翼缘板上面（对准焊缝外）纵向线状加热（加热温度控制在650度以下），注意加热范围不超过两焊脚所控制的范围，所以不用水冷却。
线状加热时要注意：（1）不应在同一位置反复加热；（2）加热过程中不要进行浇水。
这两点是火焰矫正一般原则。
1.2柱、梁、撑的上拱与下挠及弯曲一、在翼缘板上，对着纵长焊缝，由中间向两端作线状加热，即可矫正弯曲变形。
为避免产生弯曲和扭曲变形，两条加热带要同步进行。
可采取低温矫正或中温矫正法。
H型钢焊接变形的控制与矫正
H型钢在焊接过程中会产生变形，特别是焊接后的变形可能会对结构的稳定性和使用性能造成影响。
控制和矫正焊接变形是焊接工艺中非常重要的一环。
焊接变形主要分为三个方面：收缩变形、塑性变形和热变形。
收缩变形是指焊接完毕后，焊缝区域由于焊接时产生的热量使焊接接头收缩，从而导致整个结构产生不均匀变形的情况。
塑性变形是指焊接过程中材料的塑性变形，主要表现为焊接接头在冷却过程中的塑性变形。
热变形是指在焊接过程中，由于焊接热量的作用，导致结构的整体变形。
针对H型钢焊接变形的控制与矫正，可以采取以下一些措施。
在焊接前，对焊接接头所处的工作环境进行评估，并确定固定和支撑方式。
在焊接过程中，通过控制焊接参数，如焊接电流、电压、焊接速度等，可以减少焊接过程中产生的热量，从而控制变形。
可以采用间歇焊接的方法，即分段焊接，将焊缝切割成小段进行焊接，这样可以减少焊接过程中的热变形。
对于已经产生的焊接变形，可以采取以下矫正措施。
可以通过冷却方式进行矫正，如采用自然冷却或水冷却等方式，来改变焊接接头的温度梯度，从而减少变形。
可以采用焊后热处理的方法，即将焊接接头进行加热处理，使其再次回到热塑性状态，然后通过外力矫正焊接接头的形状。
也可以采用机械矫正的方式，如采用液压或机械等外力对焊接接头进行矫正。
H型钢焊接变形的控制与矫正
H型钢的焊接变形主要是由于焊接过程中产生的热应力和残余应力所导致的。
这种变形会严重影响H型钢的使用性能，甚至可能会导致结构的不稳定。
需要通过一系列措施来控制和矫正H型钢焊接变形，以确保其质量和稳定性。
要控制H型钢焊接变形，可以采用预热和控制焊接过程的温度来减小焊接产生的热变形。
通过预热工艺可以减小焊接区域的温度梯度，从而减少热变形的发生。
可以采用逐层多道次焊接的方法，通过分层焊接，降低焊接过程中产生的热应力和残余应力，从而减小焊接变形的发生。
还可以采用适当的焊接变形矫正技术来对H型钢进行矫正。
常见的矫正方法包括机械矫正、加热矫正和压力矫正等。
机械矫正是通过机械手段对焊接变形进行矫正，常见的机械矫正方法包括拉伸矫正、弯曲矫正等。
加热矫正是通过局部加热焊接区域，使其产生塑性变形来矫正焊接变形。
压力矫正是通过应用外部压力对焊接变形进行矫正，常见的压力矫正方法包括液压矫正、液气混合矫正等。
除了以上的控制和矫正技术外，还可以通过设计合理的焊接接头结构来减小焊接变形的产生。
如采用交错焊接的方法来改变焊接方向，减小热量对焊缝的影响，减少热变形的产生。
同时在设计焊接接头时，可以采用适当的间隙和余量，以减小焊接变形的影响。
H型钢在焊接变形的控制和矫正过程中，还需要注意材料的选择和质量控制。
采用质量优良的焊接材料和合理的焊接工艺，可以减小焊接变形的产生。
还需要对焊接后的H型钢进行严格的质量检测，以确保焊接质量符合要求。
