1 闩锁效应闩锁效应是指CMOS 器件所固有的寄生双极晶体管被触发导通，在电源和地之间存在一个低阻通路，大电流，导致电路无法正常工作，甚至烧毁电路2 闩锁效应机理2.1 器件级别上图1 CMOS 结构图如图1所示，CMOS 发生闩锁效应时，其中的NMOS 的有源区、P 衬底、N 阱、PMOS 的有源区构成一个n-p-n-p 的结构，即寄生晶体管，本质是寄生的两个双极晶体管的连接。
P 衬是NPN 的基极，也是PNP 的集电极，也就是NPN 的基极和PNP 的集电极是连着的；N 阱既是PNP 的基极，也是NPN 的集电极。
再因为P 衬底和N 阱带有一定的电阻，分别用R1和R2来表示。
当N 阱或者衬底上的电流足够大，使得R1或R2上的压降为0.7V ，就会是Q1或者Q2开启。
例如Q1开启，它会提供足够大的电流给R2，使得R2上的压降也达到0.7V ，这样R2也会开启，同时，又反馈电流提供给Q1，形成恶性循环，最后导致大部分的电流从VDD 直接通过寄生晶体管到GND ，而不是通过MOSFET 的沟道，这样栅压就不能控制电流1。
2.2 集总元件上图1中的寄生晶体管连接关系可以用集总元件来表示，如图2所示，其结构实际上是一个双端PNPN 结结构，如果再加上控制栅极 ，就组成门极触发的闸流管。
该结构具有如图3所示的负阻特性，该现象就称为闩锁效应（闩锁本是闸流管的专有名词）。
即双端PNPN 结在正向偏置条件下，器件开始处于正向阻断状态，当电压达到转折电压BF V 时，器件会经过负阻区由阻断状态进入导通状态．这种状态的转换，可以由电压触发(g I =0)，也可以由门极电流触发(g I ≠O)。
门极触发大大降低了正向转折电压。

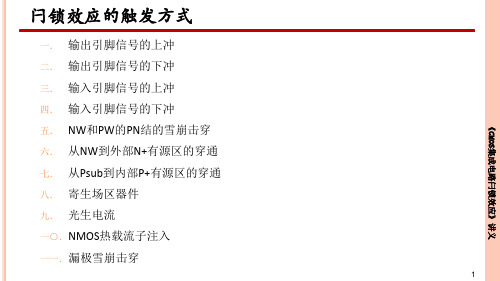

个条件。
在浓度上，由前面的论述可知，R 越小，越不容易发生闩锁效应，所以重掺杂可有效的减小闩锁效应的发生。
3.2 器件的结构SOI 结构有效的阻止了电子和空穴从源到地之间的通路，能从根本上消除闩锁的发生。
闩锁效应（latch up）闩锁效应（latch up）是CMOS必须注意的现象，latch我认为解释为回路更合适，大家以后看到latch up就联想到在NMOS与PMOS里面的回路，其实你就懂了一半了.为什么它这么重要？因为它会导致整个芯片的失效，所以latch up是QUAL测试的一种，并且与ESD（静电防护）紧密相关。
第一部分 latch up的原理我用一句最简单的话来概括，大家只要记住这句话就行了：latch－up是PNPN的连接，本质是两个寄生双载子transisitor的连接，每一个transistor的基极（base）与集极（collector）相连，也可以反过来说，每一个transistor的集极（collector）与另一个transistor的基极（base）相连，形成positive feedback loop（正回馈回路）,下面我分别解释。
我们先复习什么是npn，如图1，在n端加正偏压，np之间的势垒就会降低，n端电子为主要载流子，于是电子就很开心地跑到p,其中有一部分电子跑得太开心了，中间的p又不够厚，于是就到pn的交界处，这时右边的n端是逆偏压，于是就很容易就过去了。
所以，左边的n为射极（emmiter，发射电子），中间P为基极（base），右边n为集极(collector,收集电子嘛）理解了npn，那么pnp就好办，如图2。
图2清楚的表示了latch up的回路。
左边是npn，右边是pnp，图3是电路示意图。
大家可以看出，P－sub既是npn的基极，又是pnp的集极；n－well既是既是pnp的基极，又是npn的集极，所以说，每一个transistor的集极（collector）与另一个transistor的基极（base）相连。
那么电流怎么走呢？比如在P＋加5V-->电洞被从P＋推到N well-->越过n well再到p sub-->这个时候，大家注意，电洞有两条路可走，一是跑到NMOS的N＋，二是跑到旁边的Nwell，nwell比n＋深，当然更好去，所以电洞又回去了。
