火灾报警控制及消防联动系统检验批质量验收记录表

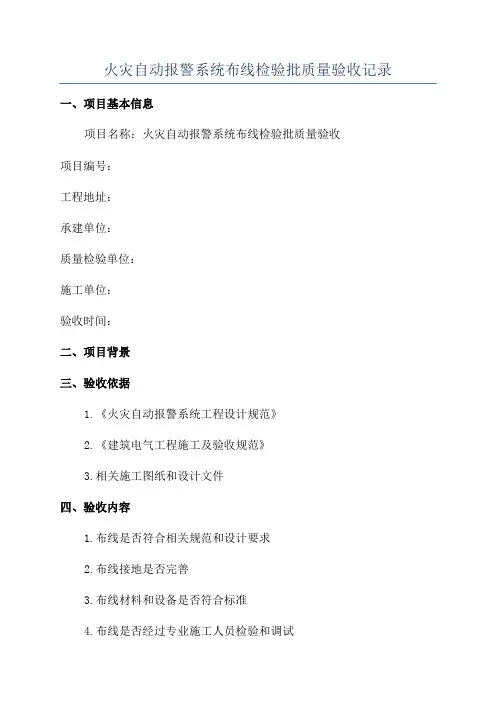

火灾自动报警系统布线检验批质量验收记录一、项目基本信息项目名称：火灾自动报警系统布线检验批质量验收项目编号：工程地址：承建单位：质量检验单位：施工单位：验收时间：二、项目背景三、验收依据1.《火灾自动报警系统工程设计规范》2.《建筑电气工程施工及验收规范》3.相关施工图纸和设计文件四、验收内容1.布线是否符合相关规范和设计要求2.布线接地是否完善3.布线材料和设备是否符合标准4.布线是否经过专业施工人员检验和调试五、验收步骤及结果1.组织相关人员进行现场对火灾自动报警系统进行验收，验收人员包括工程负责人、专业技术人员和建设单位代表。

2.对布线进行检查，检查内容包括布线的走向、线管的敷设、预埋管道的尺寸和位置等。

同时，对布线接地进行检查，检查其接地电阻是否符合规定。

3.对布线材料和设备进行检查，检查材料和设备是否正常运行，并与相关标准进行对比。

4.检查施工过程是否合规，包括施工人员是否具备相关电工资质、是否按照施工图纸进行施工、是否进行了适当的调试等。

5.验收结果评定：-如发现布线不符合规范和设计要求，建议施工单位及时进行整改，并重新申请验收。

-如发现布线接地不完善，建议施工单位进行接地改进，确保接地电阻符合规定。

-如发现布线材料和设备不符合标准，建议施工单位更换符合标准的材料和设备，并重新申请验收。

-如发现施工过程存在问题，建议施工单位进行整改并重新申请验收。

六、备注在进行布线检验批质量验收过程中，应严格按照相关规范和设计要求进行验收，确保火灾自动报警系统的正常运行。

如有不符合要求的情况，应及时整改，并重新申请验收。

验收结束后，应对验收结果进行记录，并保存相关报告和证明文件。

工程名称施工单位施工执行规范名称及编号序号质量验收规范的规定分项工程名称专业工长子分部工程名称施工单位检查评定记录项目经理监理单位验收记录1 2 3 4 5 6 7 8 910111213 火灾自动报警系统的布线火灾自动报警系统的布线时，对导线的种类、电压等级的检查在管内或者线槽内的穿线时杂物的清理不同电压等级、不同系统、不同电流类别的路线不应穿在同一管内或者线槽的同一槽内导线在管内或者线槽内不应有接头或者扭结，导线的接头位置及方法敷设在多尘或者潮湿场所管路和管口和管子连接处的密封处理管路超过一定长度时，在便于接线处装设接线盒管子入盒时盒的内外侧处理；在吊顶内敷设时盒的内外侧处理在吊顶内敷设各类管路和线槽时的固定线槽的直线段吊点或者支点的设置吊装线槽的吊杆直径管线经过建造物的变形缝处的补尝措施火灾自动报警系统导线敷设后各回路的绝缘电阻测试第2.2.1 条第2.2.2 条第2.2.3 条第2.2.4 条第2.2.5 条第2.2.6 条第2.2.7 条第2.2.8 条第2.2.9 条第2.2.10 条第2.2.11 条第2.2.12 条第2.2.13 条施工单位项目负责人：监理工程师(建设单位项目负责人)：: 参加单位年月日年月日工程名称施工单位施工执行规范名称及编号序号质量验收规范的规定分项工程名称专业工长子分部工程名称施工单位检查评定记录项目经理监理单位验收记录1 2 3 4 5 6 7 8点型火灾探测器的安装位置线型火灾探测器和可燃气体探测器等有特殊安装要求的探测器的要求探测器的底座的固定及其导线的连接探测器的色标一致性探测器底座外接导线应留有余量及入端处的标志探测器底座的穿线孔封堵及安装后底座的保护措施探测器的确认灯的位置探测器在即将调试时方可安装，在安装前的防尘、防潮、防腐措施第2.3.1 条第2.3.2 条第2.3.3 条第2.3.4 条第2.3.5 条第2.3.6 条第2.3.7 条第2.3.8 条施工单位项目负责人：监理工程师(建设单位项目负责人)：:参加单位年月日年月日工程名称 施工单位施工执行规范名称及编号质量验收规范的规定手动火灾报警按钮的安装位置手动火灾报警按钮的安装手动火灾报警按钮的外接导线第 2.4.3 条应留有余量及其端部的标志45678910分项工程名称 专业工长子分部工程名称施工单位检查评定记录项目经理监理单位验收记录施工单位项目负责人： 监理工程师(建设单位项目负责人)： : 参 加 单 位年 月 日 年 月 日第 2.4.1 条第 2.4.2 条序号231工程名称施工单位施工执行规范名称及编号序号质量验收规范的规定分项工程名称专业工长子分部工程名称施工单位检查评定记录项目经理监理单位验收记录1 2 3 4火灾报警控制器的安装位置火灾报警控制器的安装，安装在轻质隔墙上时的加固措施引入控制器的电缆或者导线应符合规范的要求控制器的主电源引入线直接与消防电源连接严禁使用电源插头。

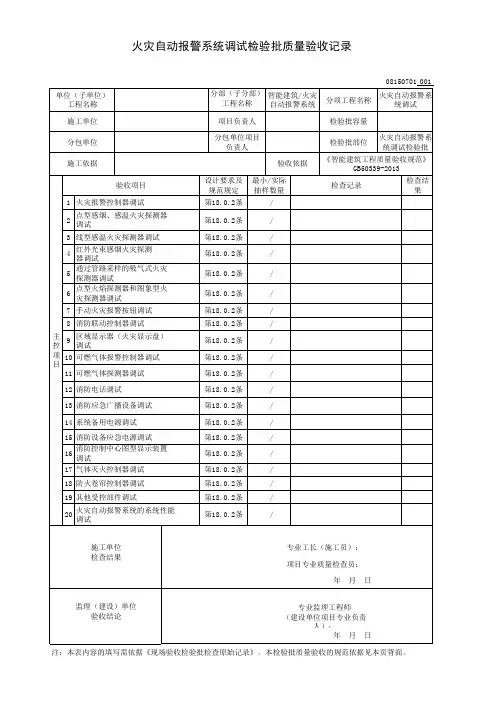

火灾自动报警系统调试检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《智能建筑工程质量验收规范》GB50339-2013。

2 《火灾自动报警系统施工及验收规范》GB50166-2007。

3 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分可按系统、区域划分检验批。

三、GB50339-2013规范摘要18.0.2 火灾自动报警系统工程实施的质量控制、系统检测和工程验收应符合现行国家标准《火灾自动报警系统施工及验收规范》GB50166的规定。

4.3 火灾报警控制器调试4.3.1 调试前应切断火灾报警控制器的所有外部控制连线，并将任一个总线回路的火灾探测器以及该总线回路上的手动火灾报警按钮等部件连接后，方可接通电源。

检查数量：全数检查。

检验方法：观察检查。

4.3.2 按现行国家标准《火灾报警控制器》GB4717的有关要求对控制器进行下列功能检查并记录，控制器应满足标准要求：1 检查自检功能和操作级别。

2 使控制器与探测器之间的连线断路和短路，控制器应在100s内发出故障信号（短路时发出火灾报警信号除外）；在故障状态下，使任一非故障部位的探测器发出火灾报警信号，控制器应在1min内发出火灾报警信号，并应记录火灾报警时间；再使其他探测器发出火灾报警信号，检查控制器的再次报警功能。

3 检查消音和复位功能。

4 使控制器与备用电源之间的连线断路和短路，控制器应在100s内发出故障信号。

5 检查屏蔽功能。

6 使总线隔离器保护范围内的任一点短路，检查总线隔离器的隔离保护功能。

7 使任一总线回路上不少于10只的火灾探测器同时处于火灾报警状态，检查控制器的负载功能。

8 检查主、备电源的自动转换功能，并在备电工作状态下重复第7款检查。

9 检查控制器特有的其他功能。

检查数量：全数检查。

检验方法：观察检查、仪表测量。

火灾自动报警系统防消防电气控制装置安装检验批质量验收记录一、项目概述为确保火灾自动报警系统防消防电气控制装置的安装质量，特进行检验批质量验收。

本次验收范围包括火灾自动报警系统的防消防电气控制装置的安装、接线和调试。

二、验收标准1.安装位置符合设计要求，且没有遮挡或妨碍设备运行的物体。

2.安装操作符合相关技术标准和规范。

3.设备接线正确，无接触不良、松动或短路等问题。

4.装置的接地符合相关电气标准。

5.安装过程中的记录、验收和控制参数满足要求。

6.设备的测试和调试结果符合设计要求。

三、验收准备工作1.准备验收仪器和设备：通信测试仪、电压表、接地电阻测试仪等。

2.准备验收文件：设计文件、设备操作手册、合同和技术规范等。

四、验收过程1.验收人员对设备进行外观检查，确认设备的外观无损坏和变形，并核对设备型号和规格与设计文件一致。

2.验收人员检查设备的安装位置是否符合设计要求，确认无遮挡或妨碍设备运行的物体。

3.验收人员检查设备的接线情况，确认接线正确，无接触不良、松动或短路等问题。

4.验收人员使用通信测试仪对设备进行通信测试，确认设备之间的通信正常。

5.验收人员使用电压表对设备的电压进行测量，确认电压值符合设计要求。

6.验收人员使用接地电阻测试仪对装置的接地进行测试，确认接地电阻符合相关电气标准要求。

7.验收人员对设备进行测试和调试，检查设备的运行状态、报警功能和控制参数等，确认运行状态符合设计要求。

五、验收结论根据以上测试和检查结果，确认火灾自动报警系统防消防电气控制装置的安装质量符合要求。

验收人员对安装质量表示满意，并签署验收意见。

六、后期处理1.编制本次安装检验批质量验收记录，归档保存。

2.向相关部门提交验收报告，并办理完工手续。

七、问题与建议1.在验收过程中发现了差错和问题，需要及时整改和解决。

2.验收过程中对安装人员进行技术培训和指导，提高其安装技术水平和质量意识。

3.验收过程中发现的不足和改进方案，及时记录并提出建议，为后续工作提供参考。

火灾自动报警系统消防设备应急电源安装检验批质量验收记录工程名称：XX大厦火灾自动报警系统及应急电源安装工程工程编号：XX-XXXXX施工单位：XXX建筑工程有限公司监理单位：XXX监理有限公司验收日期：XXXX年XX月XX日1.安装单位资质及人员情况：安装单位名称：XXX消防工程有限公司安装单位资质：消防设施工程专业承包工程资质证书安装单位施工人员：项目负责人XXXX、电气工程师XXXX等2.施工准备情况：安装单位在开展工程前完成了准备工作，包括提供合格的人员、材料、设备，并对施工区域进行了清理和防护。

3.应急电源安装情况：3.1安装位置：应急电源安装在火灾自动报警系统的控制室内，离报警主机不得超过XX米，保证及时启动和供电。

3.2安装方式：应急电源固定在墙壁上，采用专用支架和膨胀螺栓进行安装。

3.3接线连接：应急电源与报警主机通过电缆进行连接，接线端子采用压线螺丝连接，确保连接牢固可靠。

4.质量验收情况：4.1安装外观：应急电源安装整齐、牢固，无松动和变形，外观无破损。

4.2电源接线：应急电源与报警主机的接线正确无误，接线端子牢固可靠，无松动、过桥现象。

4.3电源测试：安装单位进行了应急电源的测试，包括对电源的过电压、欠电压、漏电流、短路等故障进行了测试，测试结果正常。

4.4电源保护：应急电源设置了过载保护和短路保护装置，能够自动切断电源，保护其他设备的正常运行。

5.验收结论：经验收人员现场勘查、检验，并参照相关规范和标准对应急电源安装进行了全面的质量验收。

经验收人员协商一致，认为应急电源的安装质量满足技术要求和设计要求，达到了合格标准。

验收意见：经验收人员一致同意，通过验收。

验收人员：施工单位代表：____________监理单位代表：____________验收日期：XXXX年XX月XX日附件：应急电源安装图纸、验收照片等。

以上是一份火灾自动报警系统应急电源安装检验批质量验收记录的示例，需要根据具体工程情况进行修改和调整。

工程名称：编号：致（项目监理机构）：我方已完成一层消防线缆敷设工程工作，经自检合格，现将有关资料报上，请予以审查和验收。

附：隐蔽工程质量检验资料检验批质量检验资料分项工程质量检验资料检测机构证明资料其他施工项目部（盖章）项目经理或项目技术负责人（签字）年月日审查和验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。

浙建监B7工程名称：新城一期工程--16#楼编号：致工程管理有限公司（项目监理机构）：我方已完成二层消防线缆敷设工程工作，经自检合格，现将有关资料报上，请予以审查和验收。

附：隐蔽工程质量检验资料检验批质量检验资料分项工程质量检验资料检测机构证明资料其他施工项目部（盖章）项目经理或项目技术负责人（签字）年月日审查和验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。

浙建监B7工程名称：新城一期工程-- 16#楼编号：致工程管理有限公司（项目监理机构）：我方已完成三层消防线缆敷设工程工作，经自检合格，现将有关资料报上，请予以审查和验收。

附：隐蔽工程质量检验资料检验批质量检验资料分项工程质量检验资料检测机构证明资料其他施工项目部（盖章）项目经理或项目技术负责人（签字）年月日审查和验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。

浙建监B7工程名称：新城一期工程-- 16#楼编号：致工程管理有限公司（项目监理机构）：我方已完成四层消防线缆敷设工程工作，经自检合格，现将有关资料报上，请予以审查和验收。

附：隐蔽工程质量检验资料检验批质量检验资料分项工程质量检验资料检测机构证明资料其他施工项目部（盖章）项目经理或项目技术负责人（签字）年月日审查和验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。

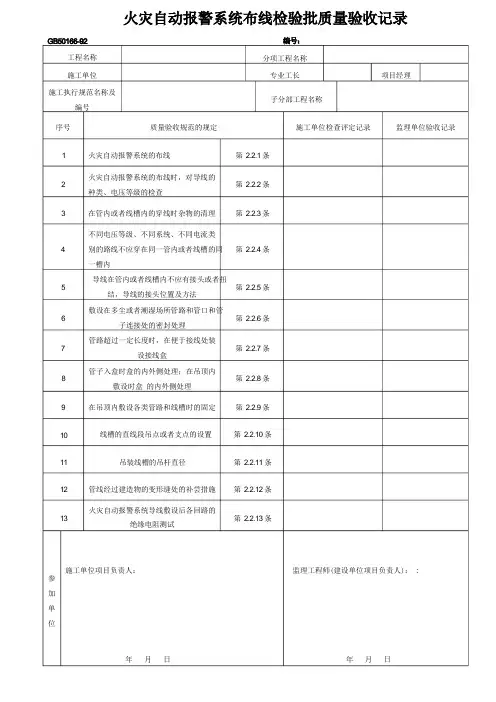

消防检验批验收记录表火灾自动报警系统布线检验批质量验收记录工程名称：施工单位：施工执行规范名称及编号：GB-92序号子分部工程名称分项工程名称专业工长项目经理质量验收规范的规定施工单位检查评定记录监理单位验收记录1 火灾自动报警系统的布线导线种类、电压等级的检查第2.2.1条2 在管内或线槽内的穿线时杂物的清理第2.2.2条3 不同电压等级、不同系统、不同电流别的线路不应穿在同一管内或线槽的同一槽内第2.2.3条4 导线在管内或线槽内不应有接头或扭结，导线的接头位置及方法第2.2.4条5 敷设在多尘或潮湿场所管路和管口和管子连接处的密封处理6 管路超过一定长度时，在便于接线处设置接线盒7 管子入盒时盒的内外侧处理；在吊顶内敷设时盒的内外侧处理8 在吊顶内敷设各类管路和线槽时的固定第2.2.5条第2.2.6条第2.2.7条第2.2.8条第2.2.9条9 线槽的直线段吊点或支点的设置第2.2.10条10 吊装线槽的吊杆直径第2.2.11条11 管线经过建筑物的变形缝处的补尝措施第2.2.12条12 火灾自动报警系统导线敷设后各回路的绝缘电阻测试第2.2.13条注：本表格中空白处表示该项未涉及。

本记录旨在记录火灾自动报警系统布线检验批的质量验收情况。

根据施工执行规范GB-92的规定，我们对导线的种类、电压等级进行了检查，并在管内或线槽内穿线时清理了杂物。

同时，我们遵循规定，不将不同电压等级、不同系统、不同电流别的线路穿在同一管内或线槽的同一槽内，并确保导线在管内或线槽内没有接头或扭结。

我们还对敷设在多尘或潮湿场所管路和管口和管子连接处进行了密封处理，并在管路超过一定长度时，在便于接线处设置了接线盒。

在吊顶内敷设各类管路和线槽时，我们按照规定对盒的内外侧进行了处理，并固定了线槽的直线段吊点或支点。

为确保安全，我们还对吊装线槽的吊杆直径进行了检查，并在管线经过建筑物的变形缝处采取了相应的补尝措施。

最后，我们对火灾自动报警系统导线敷设后各回路进行了绝缘电阻测试。

火灾自动报警系统验收检查记录时间：XXXX年XX月XX日地点：XXXXX大厦参与人员：1.验收单位代表：XXXX公司：XX先生2.施工单位代表：XXXX公司：XX先生3.监理单位代表：XXXX公司：XX先生4.使用单位代表：XXXX公司：XX先生一、检查目的和范围本次验收检查旨在确认火灾自动报警系统在施工单位的安装、调试是否按照设计要求完成，并确保其功能正常、可靠，满足使用单位的需求。

二、检查内容和步骤1.检查火灾自动报警系统的安装情况a.检查各个探测器、报警装置的安装位置是否符合设计要求，并进行必要的调整。

b.检查电缆敷设情况，包括固定方式和走向是否合理，是否存在搭接、挤压等问题。

c.检查主控板、报警控制器等设备的安装固定情况和接线是否正确。

2.检查火灾自动报警系统的电气性能a.对各个探测器、报警控制器进行电气连接测试，确认其与主控板的连接是否稳定、可靠。

b.检查火灾自动报警系统的电源供应情况，确认其工作电压是否符合设计要求。

测试系统在正常工作和断电后的备用电源是否正常切换。

3.检查火灾自动报警系统的功能性能a.对各个探测器进行感烟、感温测试，确认其报警信号的灵敏度和准确性。

b.模拟真实火灾场景，测试火灾自动报警系统的报警和联动控制功能，并确认其可靠性和及时性。

4.检查火灾自动报警系统的声光报警装置a.对声光报警装置进行测试，确认其声音和光线是否符合设计要求，保证能够在火灾发生时有效地吸引人们的注意。

三、检查结果和结论经过细致的检查，火灾自动报警系统经受住了验收检查，其安装、调试和功能性能均符合设计要求，并能够满足使用单位的需求。

四、待完善和改进的问题在检查过程中，我们还发现了以下问题，需要由施工单位进行完善和改进：1.电缆敷设不规范：部分电缆存在搭接、挤压等问题，需要进行重新敷设。

2.探测器安装高度不一致：需要统一探测器的安装高度，确保其能够及时准确地探测到火灾信号。

3.火灾自动报警系统的维护和保养：使用单位应该建立完善的维护保养制度，并定期对火灾自动报警系统进行维护和保养，以保证其长期稳定运行。
