《模具分类与模具设计思路》

第一课模具设计的分类
基础+原理+流程+结构+技巧分这5个部分来进行学习在基础方面,我们要知道如何在图纸中把我们的这个模具表达出来,在进行表达模具的时候我们知道是使用AUTOCAD来进行表达绘制!
在进行模具绘制的时候,我们要进行理论+实践相结合的方式来进行绘制.
在国内,模具设计根本没有统一的标准!这样很多的这个标准就是受制于模具厂的老大\老板等的人物了.虽然模具的标准不一样,但是原理是一样的.
模具的任何一部分一辈子都学不完的,所以我们不能急躁,要抓重点.
工艺流程视图原理 CAD基础原理篇流程篇结构篇技巧篇
1-3个月连续学习,一直到学到家为止!
游标卡尺的使用方式:首先看大数据,然后对应下面的小数据,最终得出一个综合性的数据,大数据+对应的小数据=大
数据.小数据。

模具设计基础知识模具设计基础知识我国模具行业工程项目技术依然是起步较晚，与发达国家存有不小的差距，近些年来，我国模具行业通过引进外资，吸收了国外模具制造的先进经验、先进技术及高水平人才，我国模具的设计和制造水平有了很大提高。

下面店铺给大家讲讲模具设计基础知识，有兴趣的朋友不妨来看看。

一、冲压模具依构造可分为单工程模、复合模、连续模三大类。

前两类需较多人力不符经济效益，连续模可大量生产效率高。

同样，设计一套高速精密连续冲模，也要对你所生产的产品(包含所有用冲压加工出来的产品)。

设计连续冲模需注意各模组之间的间距、零件加工精度、组立精度、配合精度与干涉问题，以达到连续模自动化大量生产的目的。

二、单元化设计之概念：冲压模具整体构造可分成二大部分：共通部分、依制品而变动的部分。

共通部分可加以标准化或规格化，依制品而变动的.部分是难以规格化。

三、模板之构成及规格：1、模板之构成冲压模具之构成将依模具种类及构成及相异，有顺配置型构造与逆配置型构造二大类。

前者是最常使用的构造，后者构造主要用於引伸成形模具或配合特殊模具。

从事的主要工作包括：(1)数字化制图——将三维产品及模具模型转换为常规加工中用的二维工程图;(2)模具的数字化设计——根据产品模型与设计意图，建立相关的模具三维实体模型;(3)模具的数字化分析仿真——根据产品成形工艺条件，进行模具零件的结构分析、热分析、疲劳分析和模具的运动分析;(4)产品成形过程模拟——注塑成形、冲压成形;(5)定制适合本公司模具设计标准件及标准设计过程;(6)模具生产管理。

2、模具之规格(1)模具尺寸与锁紧螺丝模板之尺寸应大於工作区域，并选择标准模板尺寸。

模板锁紧螺丝之位置配置与模具种类及模板尺寸有关。

其中单工程模具最常使用锁紧螺丝配置於四边角，最标准形式工作区域可广大使用。

长形之模具及连续模具最常使用锁紧螺丝配置於四边角及中间位置。

(2)模板之厚度模板之厚度选择与模具之构造、冲压加工种类、冲压加工加工力、冲压加工精度等有绝对关系。

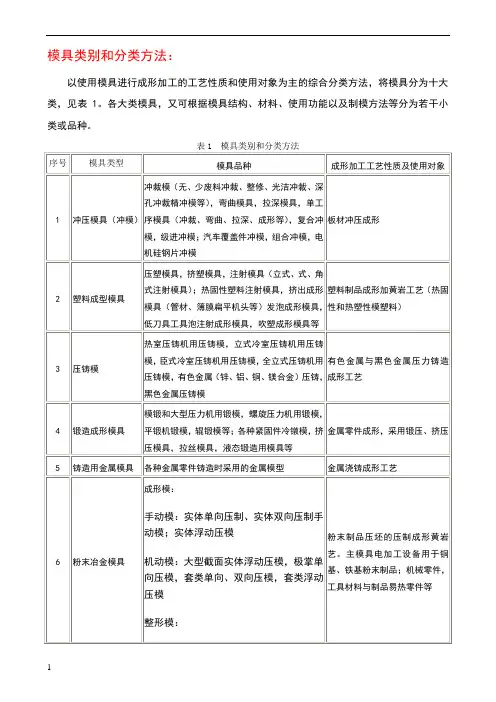

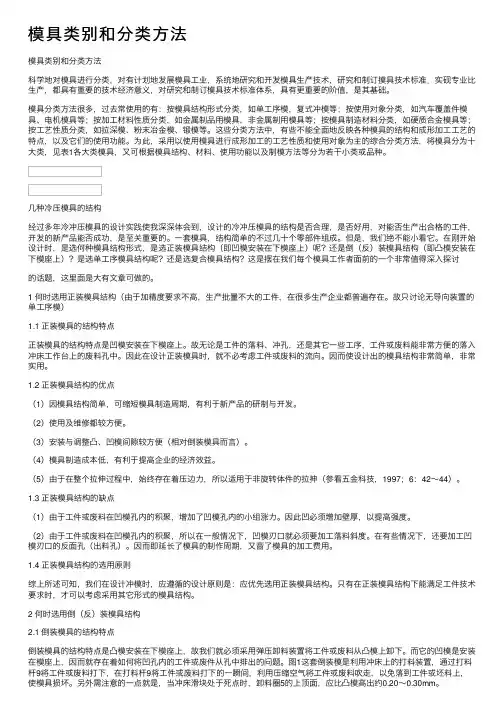

模具类别和分类⽅法模具类别和分类⽅法科学地对模具进⾏分类，对有计划地发展模具⼯业，系统地研究和开发模具⽣产技术，研究和制订摸具技术标准．实砚专业⽐⽣产，都具有重要的技术经济意义，对研究和制订模具技术标准体系，具有更重要的阶值，是其基础。

模具分类⽅法很多，过去常使⽤的有：按模具结构形式分类，如单⼯序模，复式冲模等；按使⽤对象分类，如汽车覆盖件模具、电机模具等；按加⼯材料性质分类，如⾦属制品⽤模具，⾮⾦属制⽤模具等；按模具制造材料分类，如硬质合⾦模具等；按⼯艺性质分类，如拉深模、粉末冶⾦模、锻模等。

这些分类⽅法中，有些不能全⾯地反映各种模具的结构和成形加⼯⼯艺的特点，以及它们的使⽤功能。

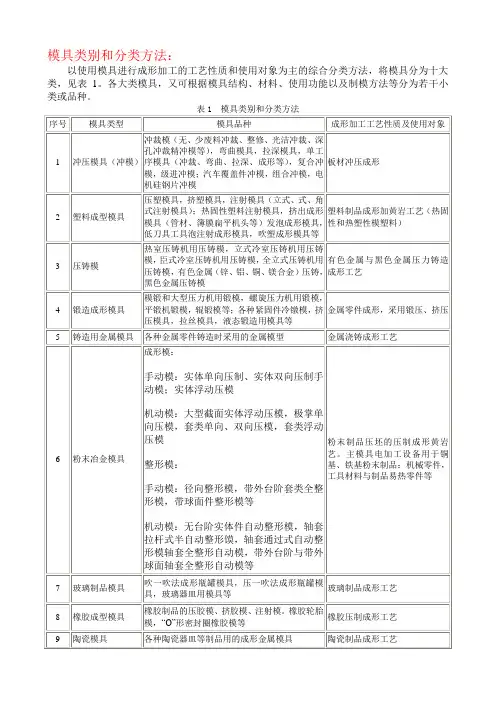

为此，采⽤以使⽤模具进⾏成形加⼯的⼯艺性质和使⽤对象为主的综合分类⽅法，将模具分为⼗⼤类，见表1各⼤类模具，⼜可根据模具结构、材料、使⽤功能以及制模⽅法等分为若⼲⼩类或品种。

⼏种冷压模具的结构经过多年冷冲压模具的设计实践使我深深体会到，设计的冷冲压模具的结构是否合理，是否好⽤，对能否⽣产出合格的⼯件，开发的新产品能否成功，是⾄关重要的。

⼀套模具，结构简单的不过⼏⼗个零部件组成。

但是，我们绝不能⼩看它。

在刚开始设计时，是选何种模具结构形式，是选正装模具结构（即凹模安装在下模座上）呢？还是倒（反）装模具结构（即凸模安装在下模座上）？是选单⼯序模具结构呢？还是选复合模具结构？这是摆在我们每个模具⼯作者⾯前的⼀个⾮常值得深⼊探讨的话题，这⾥⾯是⼤有⽂章可做的。

1 何时选⽤正装模具结构（由于加精度要求不⾼，⽣产批量不⼤的⼯件，在很多⽣产企业都普遍存在。

故只讨论⽆导向装置的单⼯序模）1.1 正装模具的结构特点正装模具的结构特点是凹模安装在下模座上。

故⽆论是⼯件的落料、冲孔，还是其它⼀些⼯序，⼯件或废料能⾮常⽅便的落⼊冲床⼯作台上的废料孔中。

因此在设计正装模具时，就不必考虑⼯件或废料的流向。

因⽽使设计出的模具结构⾮常简单，⾮常实⽤。

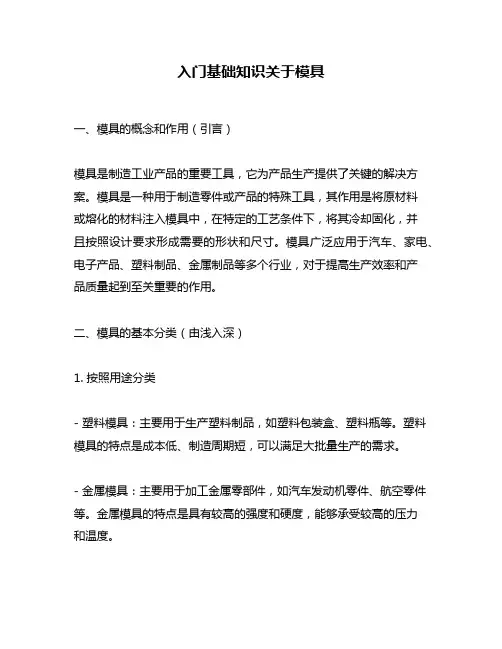

入门基础知识关于模具一、模具的概念和作用（引言）模具是制造工业产品的重要工具，它为产品生产提供了关键的解决方案。

模具是一种用于制造零件或产品的特殊工具，其作用是将原材料或熔化的材料注入模具中，在特定的工艺条件下，将其冷却固化，并且按照设计要求形成需要的形状和尺寸。

模具广泛应用于汽车、家电、电子产品、塑料制品、金属制品等多个行业，对于提高生产效率和产品质量起到至关重要的作用。

二、模具的基本分类（由浅入深）1. 按照用途分类- 塑料模具：主要用于生产塑料制品，如塑料包装盒、塑料瓶等。

塑料模具的特点是成本低、制造周期短，可以满足大批量生产的需求。

- 金属模具：主要用于加工金属零部件，如汽车发动机零件、航空零件等。

金属模具的特点是具有较高的强度和硬度，能够承受较高的压力和温度。

2. 按照制造材料分类- 铸造模具：用于铸造金属件，通常由铸铁或钢制成。

它包括砂型、金属型、压铸模等。

铸造模具具有制造成本低、适应性强的特点。

- 塑料模具：用于塑料制品的生产，通常由高强度、耐磨的塑料材料制造而成。

塑料模具的制造复杂度相对较高，要求精度高、耐用性强。

3. 按照加工方式分类- 注塑模具：用于塑料注塑成型，是塑料制品生产中最常见的一种模具。

注塑模具采用热塑性塑料，通过高压注塑机将熔化的塑料注入模具中，经过冷却固化后，得到所需的塑料制品。

- 压铸模具：用于金属压铸成型，主要用于汽车、家电等行业。

压铸模具具有高强度、高温抗磨损的特点，可以实现高精度的金属件生产。

三、模具制造的基本流程模具制造包括设计、加工、装配等多个环节，以下是模具制造的基本流程：1. 产品设计：根据产品的外观和功能要求，进行产品设计。

设计师需要熟悉产品的材料、尺寸要求和制造工艺等方面的知识。

2. 模具设计：在产品设计的基础上，进行模具的设计。

模具设计需要考虑到产品的形状、尺寸、材料等因素，同时需要满足模具的制造和使用要求。

3. 毛坯加工：根据模具设计图纸，进行模具的毛坯加工。

模具课程设计模型教案设计思路一、课程目标知识目标：1. 学生能理解并掌握模具设计与制作的基本概念、原理及流程。

2. 学生能够识别并描述常见的模具类型及其应用领域。

3. 学生能够掌握模具设计中的尺寸标注、工艺参数等关键知识点。

技能目标：1. 学生能够运用CAD软件进行简单的模具设计，并正确设置模具参数。

2. 学生能够运用CAM软件对模具进行加工路径编程，并理解不同加工策略的适用场景。

3. 学生能够通过实际操作，掌握模具的组装、调试和检测方法。

情感态度价值观目标：1. 培养学生对模具设计与制造行业的兴趣，激发其探索精神和创新意识。

2. 增强学生的团队协作能力，培养其在模具设计与制作过程中的沟通与协作能力。

3. 培养学生严谨的工作态度和良好的职业道德，使其认识到模具质量对产品性能的重要性。

课程性质分析：本课程为实践性较强的专业课，旨在帮助学生将理论知识与实际操作相结合，提高学生的模具设计与制作能力。

学生特点分析：学生处于中等职业教育阶段，对模具有一定的基础认识，具备一定的动手能力和探究精神，但缺乏实际操作经验。

教学要求：1. 结合课本内容，注重理论与实践相结合，提高学生的实际操作能力。

2. 采用项目驱动法，激发学生的学习兴趣，培养学生的自主学习能力和团队协作精神。

3. 强化过程评价，关注学生的知识掌握、技能提升和情感态度价值观的培养。

二、教学内容1. 模具设计基本知识：包括模具的定义、分类、功能及其在工业生产中的应用；模具设计的基本原则、流程和注意事项。

- 教材章节：第一章 模具概述，第二节 模具设计与制造的基本要求。

2. 模具结构及工作原理：分析各类常见模具的结构特点、工作原理及其适用范围。

- 教材章节：第二章 模具结构及原理，第一节 注塑模具结构及原理；第二节 冲压模具结构及原理。

3. 模具设计与CAD软件应用：学习CAD软件在模具设计中的应用，掌握模具零件的绘制、装配及工程图的生成。

- 教材章节：第三章 模具设计CAD技术，第一节 模具零件的CAD设计；第二节 模具装配图的CAD设计。

模具设计基础知识详解一、模胚类：唧嘴=浇口衬套（浇口套）法兰=（定模浇口衬套）定位环扶针=回针（复位杆）垃圾钉=顶针板止停销杯头螺丝=内六角沉孔螺丝水口边=细水口或简化型模胚的从水口板上贯下来的那支导柱中托司=顶针板导柱零度块工字板=码模板方型辅助器直衡=直冲师傅位=标数基准撑头=支承柱法兰=定位导圈方铁=垫仔方模胚阔度=模胚宽度公仔模=铍铜模、雕刻模回针=复针=回程杆B板=固定板托板=垫板儿构=机构导柱=边钉导套=边钉套二、模具类：前模=又叫A模或定模后模=又叫B模或动模行位=滑块=抽芯钶=镶在后模上的芯子（或叫模仁）斜导柱=斜边行位锁紧块=铲鸡偷胶=减胶火山口=司筒底部的减胶位公模肉=后模母模肉=前模环保标志=回收章细水口=针点浇口潜水=针点浇口镶件=入子排气槽=逃气道披锋=毛边加胶=加料密封圈=胶圈中托司=顶出导柱（套）=哥林柱水口扣针=拉料顶针（拉料杆）插穿（碰穿）=靠破波子螺丝=定位珠斜顶=斜方水塔，水桶=模仁上钻个深孔，中间用铜片或亚加力板隔开，运水一边进一边出来冷却的水喉水嘴=冷却水接口呵=模仁铜公=放电用的电极弹弓=弹簧入水=进胶点入子=镶件（INSERT）入子为台湾叫法行位=滑块司筒=套筒斜顶=斜顶块或斜顶杆KO孔=顶棍孔司筒针=套筒针撑头=支撑柱（防止B板变形的）铲鸡=行位锁紧块,也叫束子治具=工具喉咀=水管头行位波仔=滑块斜器中托司=浇口衬套水口板=流道板细水口板=分流道板勾针=拉料杆B板=动模板A板=定模板产品的夹线=分型线运水=冷却水道回针=复位顶针隔热板=热流道模上用的撬模位=用来公开AB板的码模坑=注射时固定上下模的通框=把框开成通的呵芯=型芯扁顶=扁形顶针（用于肋位的顶出）啤把=拔模斜度火箭脚=位于司筒的加强筋大水口模=二板模小水口模=三板模斜顶（又叫推方）=楣仔方方铁=凳仔方支柱=撑头冷却水=运水铜公=电极放电间隙=火花位凳脚=方铁1公厘=1mm1丝=1个计量单位=0.01mm用手工执出来=用钳工来抛修师傅位=基准位=放电时的铜公分中位位置倒扣=反的脱模斜度刀路=加工程序校杯=前模弹出开模的内行位PL面（音啪啪面）=分模面反柯：将正常情况下的前后模料位倒过来开模的方法，比如玩具车模具开模时，如果车外形面放后模出就是反柯浮柯：局部有倒扣的地方采用小镶件弹出的出模方法吃前模：开模时，产品留在前模顶白：顶出时所需脱模力较大，顶针不够力，使产品局部被顶坏，从产品正面看，有明显的白色或者胶位高出，又叫顶高水口烘印：潜水时入水点在制品外观面上留下痕迹斜度：啤把（bieba）正斜度：正啤把负斜度：反啤把前模与后模“复模---第一次合模”=fit模模具抛光=省模模具测量=卡数撑头=撑柱=后模防变形圆柱基米螺丝=无头螺丝前模斜弹：前模弹出大行位滞料口：冷料井排气：容易走胶，避免产品缺胶，烧焦等管针=定位镶件的针=定位针抽芯=行位=滑块斜顶=斜锲5顶块：防产品顶白，在后面装顶针的大块顶出镶件枕位：前后模高出主分型面的封胶镶块电木模=啤电木粉类勾针：将流道固定于一侧的倒扣针飞模=Fit Mold（音）=使模具前后模吻合入水点=进胶点镶呵=后模镶件拉模=脱白=拉白（脱模困难产生的缺陷）分型面=PL面边=导柱斜边=斜导柱运水=冷却水道抄数=逆向工程垃圾位=排渣井（溢流槽）后模一般叫壳（CORE）三、机械类工具类：锣床=铣床锣床批士=铣床虎口钳磨床批士=磨床打直角虎门钳匙把=活钳或开口扳手的一种称呼虎钳=批士C形夹=虾公码钻孔=钻窿捻把：丝攻攻牙用的一种板手四、刀具工具类、模具加工类：牙嗒=丝攻坑手=攻牙用的扳手机转=铁圆规奔子=磨成尖头用于敲击划线相交定位点的工具飞模=合模外（音是如此，估计是WIRE）=线切割放电=打火花省模，打光=抛光开粗=粗加工，留少许余量开框=模胚上加工放模仁的位置穿线孔=线割时用来穿钼丝的晒纹=就是产品表面磨砂面粗公=电火花粗加工用的铜公精公=电火花精加工用的铜公晒字=做好菲林再拿去加字体的加工方法粉针：粉未合金打磨头火石仔：塑泥砂轮磨头电蚀：电解成形钢模：塑胶模棱线：过渡线，两曲面渐过渡交线介子：垫圈码仔装夹工具，一种三角形斜面开扣位槽的垫块FIT模=合模EDM=打火花光刀=用来指CNC精加工加工模仁，多用于公模FIT模刷色粉叫打红丹蚀纹=晒纹=咬花（产品表面处理）电脉冲=火花机铣床上的定位块=马仔铣刀=锣刀刀具过切习惯于叫弹刀用铜公蚀出不好锣的铜公习惯于叫铜打铜模定位习惯于叫打表对刀叫碰数撞刀、踩刀习惯于叫打飞机加冷却液习惯于叫加水改程式习惯于叫改数F速很快机却走得慢习惯于叫爬坡五、产品类：止口=夹口美术线，又称遮丑线啤把=拔模斜度火箭脚=位于司柱的加强筋加强筋=加强用的骨位美工线=上下盖装配的中间的间隙（可有效防止错位）啤（bie）机=注射机一啤=一套模啤出来的部件杯士=介子骨位=肋组立图=装配图止口=夹口美术线，又称遮丑线夹水纹=熔胶线火花纹=电火花加工后留下的纹水口料=掺有回收塑料的原料赛钢=POM防弹胶=PC透明大力胶=SAN亚加力=PMMA（有机玻璃）超不碎胶=ABS（工程塑料）硬胶=GPPS不碎硬胶=HIPS软胶=PE尼龙=PA防弹胶=PC百折胶=PPReduce(add) plastic---减（加）胶Burr/flash---披峰Burn mark---烧焦White ejector mark---顶针印、顶白Black specs---黑点、黑斑Discoloration---混色、污点Gloss---光泽Jetting---蛇纹Worming---走水纹Sink mark---缩水Void/bubble---气泡、夹气Distortion---变形Warpage---翘曲Short molding n-fill---缺胶、未走齐Weld line/knit line---夹水线Discarded as useless---报废Split line---夹线Stick in sprue bushing/cavity/core ---粘唧咀/前模/后模Stress break/crack---顶裂Brittleeness---脆性、易脆Drag mark---拖花Charred streaks---烧焦痕Dull spot near the gate---入水烘Gate---入水Gate location---进入位Gate type---水口形式Edge gate---大水口Pin-point gate---细水口Gate size---水口大小Switching runner/gate---转水口Sprue diameter---唧嘴口径夹水纹=因局部冷却过快形成的产品缺陷流纹=水波纹=透明产品的表面缩水波纹夹水线=产品走胶至最后部位的熔接线拉粒料=再生料=将水口重新提纯的原料拖花：产品因拔模斜度不够出模时产生的产品发白现象返白：因顶出位置不当或受力不均产生的产品发白现象困气：因模具排气不良或注射速度过快，使空气无法排除产生的现象三、钢料材质类：40 CrMn Mo 7=瑞典718日本产 NAK80 X 40 CrMo V51=一胜百（ASSAB）8407日本SKD61 X42 Cr 13=一胜百（ASSAB）S-136ESR X36 CrMo17=一胜百（ASSAB） S-136H中炭钢或45#钢香港称为王牌钢。

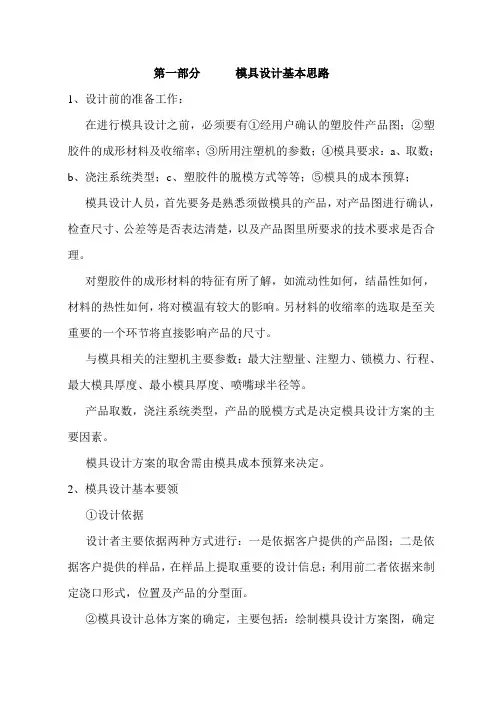

第一部分模具设计基本思路1、设计前的准备工作：在进行模具设计之前，必须要有①经用户确认的塑胶件产品图；②塑胶件的成形材料及收缩率；③所用注塑机的参数；④模具要求：a、取数；b、浇注系统类型；c、塑胶件的脱模方式等等；⑤模具的成本预算；模具设计人员，首先要务是熟悉须做模具的产品，对产品图进行确认，检查尺寸、公差等是否表达清楚，以及产品图里所要求的技术要求是否合理。

对塑胶件的成形材料的特征有所了解，如流动性如何，结晶性如何，材料的热性如何，将对模温有较大的影响。

另材料的收缩率的选取是至关重要的一个环节将直接影响产品的尺寸。

与模具相关的注塑机主要参数：最大注塑量、注塑力、锁模力、行程、最大模具厚度、最小模具厚度、喷嘴球半径等。

产品取数，浇注系统类型，产品的脱模方式是决定模具设计方案的主要因素。

模具设计方案的取舍需由模具成本预算来决定。

2、模具设计基本要领①设计依据设计者主要依据两种方式进行：一是依据客户提供的产品图；二是依据客户提供的样品，在样品上提取重要的设计信息；利用前二者依据来制定浇口形式，位置及产品的分型面。

②模具设计总体方案的确定，主要包括：绘制模具设计方案图，确定分型面的位置，型腔的分布和模胚选定，确定型腔，镶件的软廓尺寸，确定选用零件的材料，规格，列出材料清单等。

③模具详细设计对模具设计方案进行详细化，对各型腔尺寸进行细化，拆分零件图，完成装配图的设计。

④模具工艺设计模具工艺设计主要包括：一是模芯在目前加工条件下的可加工性；二是工艺编制，数控编程，电极设计。

第二部分产品分型面的选取产品分型面通俗的讲是定模型腔板与动模型腔板的结合面，也是产品脱模掉落的地方，产品分型面的选取是最基本和最重要的一个环节。

选取分型面时，一般应遵循下列原则：①选取产品在模具分开时，不影响侧向凹凸位置。

②选取产品在模具分开时，可粘附在动模侧的位置。

③选取产品分型面不明显且易加工的位置。

④选取产品平面或能贯通加工的分型面形状。

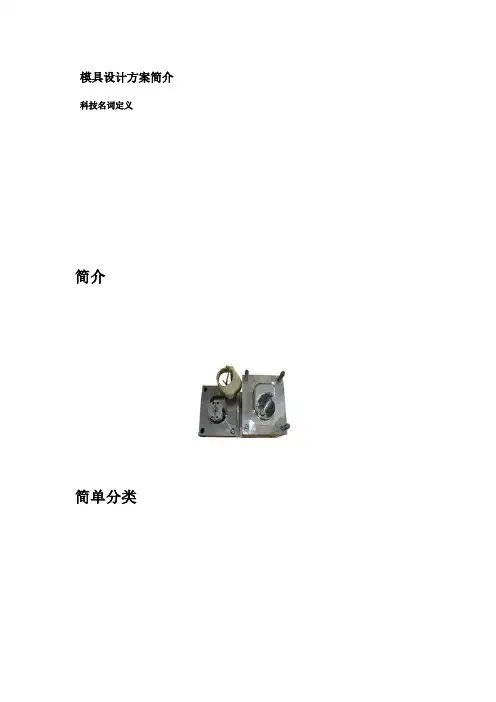

模具设计方案简介科技名词定义
简介
简单分类
塑料模具一般模具类别
按成型方法分类
按其它分类
双色成型模具（双射成型模具）双射成型原理
双射成型模具设计要点
金属模具
模具生产的流程
模具的基本设计原理
设计
概述
单元化设计之概念模板之构成及规格
模板之设计
单元化之设计
主要模具元件之设计
模具设计常用软件塑料模具设计常用软件
五金模具设计常用软件
制造
材料
模具满足工作条件要求
模具满足工艺性能要求模具满足经济性要求
模具如何修补
中国模具行业几大区域
模具维护与保养模具消失原因。
