中职《电工基础》直流电路练习与答案 §1—1 电流和电压一、填空题1．电流流通的路径称为电路，通常电路是由电源、导线、负载和开关组成。

2．习惯上规定正电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向相反。

3．金属导体中自由电子的定向移动方向与电流方向相反。

4．电流分直流和交流两大类，凡电流的大小和方向都随时间的变化而变化的电流称为交流电流，简称交流；凡大小和方向恒定不变的电流称为直流电流，简称直流。

5．若3 min 通过导体横截面的电荷量是1.8 C ，则导体中的电流是0.01A 。

6．测量电流时，应将电流表串联接在电路中，使被测电流从电流表的正（+）接线柱流进，从负（-）接线柱流出；每个电流表都有一定的测量范围，称为电流表的量程。

7．电压是衡量电场力做功能力的物理量；电动势表示电源将正电荷从电源负极经电源内部移到正极的能力。

8．电路中某点与参考点的电压即为该点的电位，若电路中a 、b 两点的电位分别为Ua 、Ub ，则a 、b 两点间的电压Uab=Ua-Ub ；U ba= Ub- Ua 。

9．参考点的电位为0，高于参考点的电位取正值，低于参考点的电位取负值。

10．电动势的方向规定为在电源内部由负极指向正极。

11．测量电压时，应将电压表和被测电路并联，使电压表接线柱的正负和被测两点的电位一致。

12．如图1—1所示，电压表的a 应接电阻的C 端，b 应接电阻的d 端。

电流表的a 应接电阻的c 端。

R11kΩR21kΩV A a b+_c d a b -+I I二、判断题1．导体中的电流由电子流形成，故电子流动的方向就是电流的方向。

(×) 2．电源电动势的大小由电源本身性质所决定，与外电路无关。

(√) 3．电压和电位都随参考点的变化而变化。

(×) 4．我们规定自负极通过电源内部指向正极的方向为电动势的方向。

(√)三、问答题1．电路主要由哪些部分组成?它们的主要功能是什么?答：电路主要由电源、负载、导线和开关组成。

2020届中职中专（高三）对口升学专业综合联考卷电工注意事项： 2019-121.答卷前，考生务必将自己的姓名、准考证填写在答题卡上。

2.回答客观题时，选出每小题答案后，用2B铅笔把答题卡上对应的答案标号涂黑。

如需改正，必须用橡皮擦擦涂干净，回答非客观题，将答案写在答题卡上，写在试卷上无效。

3.考试结束后，将本试卷和答题卡一并收回。

一、单选题：本题共20小题，每小题2分，共40分。

在每小题给出的四个选项中，只有一个选项是符合题目要求的。

1．中性点接地系统比不接地系统供电可靠性（）A.高；B.差；C.相同；D.不一定。

答案：A2．电压互感器的一、二、三次侧中，（）需要接地。

A.一次侧；B.二次侧；C.三次侧；D.二、三次侧。

答案：D3．恢复熔断器时应（）A.戴护目眼镜；B.不戴眼镜；C.也可以不戴；D.戴不戴都可以。

答案：A4．电压互感器与电力变压器的区别在于（）A.电压互感器有铁芯、变压器无铁芯；B.电压互感器无铁芯、变压器有铁芯；C.电压互感器主要用于测量和保护、变压器用于连接两电压等级的电网；D.变压器的额定电压比电压互感器高。

答案：C5．接入距离保护的阻抗继电器的测量阻抗与（）A.电网运行方式无关；B.短路形式无关；C.保护安装处至故障点的距离成正比；D.系统故障、振荡有关。

答案：C6．测量1000kVA以上变压器绕组的直流电阻标准是：各相绕组电阻相互间的差别应不大于三相平均值的（）A.4％；B.5％；C.2％；D.6％。

答案：C7．LCWD-110型电流互感器的第四个字母表示（）A.单匹贯穿式；B.单相；C.差动保护；D.绝缘等级。

答案：C8．一般变压器的上层油温不能超过（）A.85℃；B.95℃；C.105℃；D.75℃。

答案：A9．新投运的耦合电容器的声音应为（）A.平衡的嗡嗡声；B.有节奏的嗡嗡声；C.轻微的嗡嗡声；D.没有声音。

答案：D10．当电力系统发生故障时，要求本线路继电保护，该动的动，不该动的不动称为继电保护的（）A.选择性；B.灵敏性；C.可靠性；D.快速性。

《电工与电子技术基础》考试复习试卷及其答案班级姓名学号得分一、填空题（每题1分，共10分）1.电荷的定向运动称为电流。

（）2.电场力把单位正电荷从电场中的一点移动到另一点所做的功。

叫做这两点之间的电压。

3.在一定的温度下，导体的电阻与导体的长度成正比。

与导体的截面积成反比，并与导体的材料性质有关。

这一规律称为电阻定律。

4. 全电路中的电流与电源的电动势成正比，与电路中的内电阻和外电阻之和成反比。

5.电流在单位时间内所做的功，称为电功率，用符号P表示。

6. 在电路中用电阻串联的方法来限制和调节电流的大小，扩大电压表的量程。

7.采用电阻并联的方法来获得阻值较小的电阻，用并联的方法可扩大电流表的量程。

8.基尔霍夫第二定律的内容是：在任何时刻，沿闭合回路绕行一周，各段电压的代数和等于零。

9. 电容器串联的总容量小于串联电路中任何一只电容器总容量。

10.把正弦量的最大值，频率，和初相位叫做正弦量的三要素。

11.串联电路谐振时阻抗最小，且呈电阻性，电路中的电流最大并且与电压同相。

12.N型半导体中的多数载流子是电子，P型半导体中的多数载流子是空穴。

PN结上加上反向电压时，其阻挡层会变宽，PN结截止。

PN结上加上正向电压时，PN结导通。

二、判断题（每题2分，共20分）1.导体中电阻越小，电导就越大，导体的导电性就越好。

（√）2.在电源电压一定的情况下，电阻大的负载是大负载。

（×）3.凡额定电压相同的负载，几乎全可以采用并联的工作方式。

（√）4.在电容器两端的电压是可以突变的。

（×）5. 电容器并联时，每只表电容器所承受的电压是相同的。

（√）6.直流电桥平衡时，对臂电阻乘积应相等。

（√）7.只要线圈中有磁通穿过，就会产生电磁感应现象。

（×）8.额定相同的交直流电磁铁是可以互换使用的。

（×）9.三相负载作Y型连接时，线电流必等于相电流。

（√）10.在纯电感交流电路中电流有效值为I=Um/ωL。

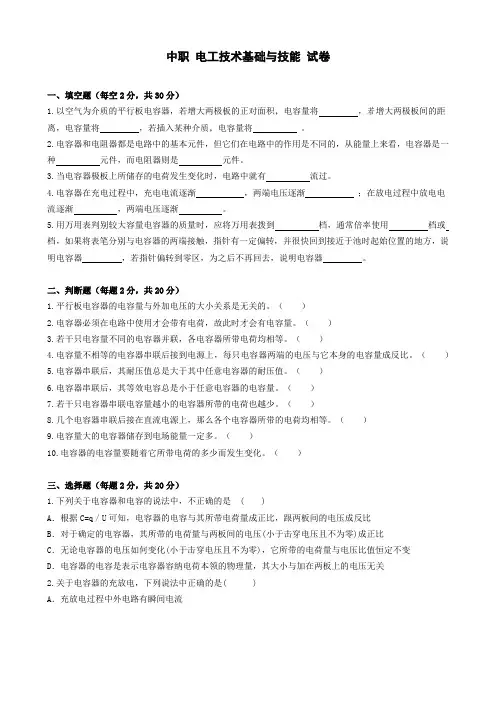

中职电工技术基础与技能试卷一、填空题（每空2分，共30分）1.以空气为介质的平行板电容器，若增大两极板的正对面积，电容量将，若增大两极板间的距离，电容量将，若插入某种介质，电容量将。

2.电容器和电阻器都是电路中的基本元件，但它们在电路中的作用是不同的，从能量上来看，电容器是一种元件，而电阻器则是元件。

3.当电容器极板上所储存的电荷发生变化时，电路中就有流过。

4.电容器在充电过程中，充电电流逐渐，两端电压逐渐；在放电过程中放电电流逐渐，两端电压逐渐。

5.用万用表判别较大容量电容器的质量时，应将万用表拨到档，通常倍率使用档或档，如果将表笔分别与电容器的两端接触，指针有一定偏转，并很快回到接近于池时起始位置的地方，说明电容器，若指针偏转到零区，为之后不再回去，说明电容器。

二、判断题（每题2分，共20分）1.平行板电容器的电容量与外加电压的大小关系是无关的。

（）2.电容器必须在电路中使用才会带有电荷，故此时才会有电容量。

（）3.若干只电容量不同的电容器并联，各电容器所带电荷均相等。

（）4.电容量不相等的电容器串联后接到电源上，每只电容器两端的电压与它本身的电容量成反比。

（）5.电容器串联后，其耐压值总是大于其中任意电容器的耐压值。

（）6.电容器串联后，其等效电容总是小于任意电容器的电容量。

（）7.若干只电容器串联电容量越小的电容器所带的电荷也越少。

（）8.几个电容器串联后接在直流电源上，那么各个电容器所带的电荷均相等。

（）9.电容量大的电容器储存到电场能量一定多。

（）10.电容器的电容量要随着它所带电荷的多少而发生变化。

（）三、选择题（每题2分，共20分）1.下列关于电容器和电容的说法中，不正确的是 ( )A．根据C=q／U可知，电容器的电容与其所带电荷量成正比，跟两板间的电压成反比B．对于确定的电容器，其所带的电荷量与两板间的电压(小于击穿电压且不为零)成正比C．无论电容器的电压如何变化(小于击穿电压且不为零)，它所带的电荷量与电压比值恒定不变D．电容器的电容是表示电容器容纳电荷本领的物理量，其大小与加在两板上的电压无关2.关于电容器的充放电，下列说法中正确的是( )A．充放电过程中外电路有瞬间电流B．充放电过程中外电路有恒定电流C．充电过程中电源提供的电能全部转化为内能D．放电过程中电容器中的电场能不变3.一平行板电容器始终与电池相连，现将一块均匀的电介质板插进电容器恰好充满两极板间的空间，与未插电介质时相比( )．A．电容器所带的电荷量增大 B．电容器的电容不变C．两极板间各处电场强度减小 D．两极板间的电势差减小4.下列关于电容器的说法中，正确的是( )．A．电容越大的电容器，带电荷量也一定越多B．电容器不带电时，其电容为零C．由C＝q／U可知，C不变时，只要Q不断增加，则U可无限制地增大D．电容器的电容跟它是否带电无关5.一个电容器的规格是“10µF、50V”则( )．A．这个电容器加上50V电压时，电容量才是10µFB．这个电容器的最大电容量为10µF ，带电荷量较少时，电容量小于10µFC．这个电容器上加的电压不能低于50VD．这个电容器的电容量总等于10µF6.如果把一电容器极板的面积加倍，并使其两极板之间的距离减半，则（）A.电容增大到4倍B.电容减半C.电容加倍D.电容保持不变7.某电容器两端的电压为40V时，它所带的电荷是0.2C，若它两端的电压降到10V时，则（）A.电荷保持不变B.电容量保持不变C.电荷减少一半D.电容量减小8.一空气介质平行板电容器充电后，仍与电源保持相连，并在极板中间放入εr=2的电介质，则电容器组带电荷将（）A.增加一倍B.减少一半C.保持不变D.不能确定9.两个相同的电容器并联之后的等效电容跟他们的串联之后的等效电容之比为（）A.1：4B.4：1C.1：2D.2：110.两个电容器C1=30μF耐压值为12V，C2=50μF耐压值为12V，将它们串联后接在24V的电源上，则（）A.两个电容器都能正常工作B.C1、C2都将被击穿C.C1被击穿、C2正常工作D.C2被击穿、C1正常工作四、计算题（每题10分，共30分）1. 电路如图2-31所示，求A点的电位。

第六章 三相交流电路§6-1 三相交流电源一、填空题1．三相交流电源是三个大小相等、频率相同而相位互差120°的单相交流电源按一定方式的组合。

2．由三根相线和一根中性线所组成的供电线路，称为三相四线制电网。

三相电动势到达最大值的先后次序称为相序。

3．三相四线制供电系统可输出两种电压供用户选择，即线电压和相电压。

这两种电压的数U 线超前U 相30°。

4．如果对称三相交流电源的U 相电动势e u =E m sin (314t+π6)V ，那么其余两相电动势分别为ev= E m sin (314t-90°)V ，ew =E m sin (314t+150°) V 。

二、判断题1．一个三相四线制供电线路中，若相电压为220 V ，则电路线电压为311 V 。

( × )2．三相负载越接近对称，中线电流就越小。

( √ )3．两根相线之间的电压叫相电压。

( × )4．三相交流电源是由频率、有效值、相位都相同的三个单个交流电源按一定方式组合起来的。

( × )三、选择题 1．某三相对称电源电压为380 V ，则其线电压的最大值为( A )V 。

A ．380 2B ．380 3 c ．380 6 D ．380232．已知在对称三相电压中，V 相电压为u v =220 2 sin(314t+π)V ，则U 相和W 相电压为(B )V 。

A. U u =220 2 sin (314t+π3) u w =220 2 sin (314t-π3) B ．u u =220 2 sin (314t-π3) u w =220 2 sin (314t+π3) C.u u =220 2 sin (314t+2π3) uw=220 2 sin (314t-2π3) 3．三相交流电相序U-V-W-U 属( A )。

A ．正序B ．负序C ．零序4．在如图6-1所示三相四线制电源中，用电压表测量电源线的电压以确定零线，测量结果U 12=380 V ，U 23 =220 V ，则( B )。

中职电工基础试卷一、单项选择题（本大题共30小题，每小题1.5分，共45分）1．三相对称电源，其线电压是相电压的（）倍。

A.√2B.√3C.1/√2D.1/√32．若对称三相负载每一相的额定电压等于电源相电压时，该三相负载应（）联结。

A．三角形 B．星形 C．Y或△ D．不能确定3．将R1＞R2＞R3的三只电阻串联，然后接在电压为U的电源上，获得功率最大的电阻是（）A．R1 B．R2 C．R3 D．不能确定4．一个额定值为220V、40W的白炽灯与一个额定值为220V、60W的白炽灯串联接在220V的电源上，则（）A.40W的灯较亮 B.60W的灯较亮 C.两灯亮度相同 D.不能确定5．两个电阻R1和R2并联，等效电阻值为（）A．R1*R2 / R1+R2 B．R1＞R2 C．R1＝R2 D．R1＜R26．两个阻值均为555Ω的电阻，作串联时的等效电阻与作并联时的等效电阻之比为（）A．2 ∶1 B．1∶2 C．4∶1 D．1∶47．通过一个电阻的电流是5A，经过4min,通过该电阻的一个截面的电荷是（）A．20C B．50C C．1200C D．2000C8．判定通电导线在磁场中所受电磁力的方向可用（）。

A.右手定则B.右手螺旋定则C.左手定则D.楞次定则9．三相对称电动势，下列说法正确的是（）A.它们同时达到最大值B.它们达到最大值的时间依次落后1/3周期C.它们的周期相同，相位也相同D.它们因为空间位置不同，所以最大值也不同10．在均匀磁场中,原来载流导体所受磁场力为F,若电流强度增加到原来的2倍,而导线的长度减小一半,则载流导线所受的磁场力为( )。

A.2FB.FC.F/2D.4F11．下列设备中，一定是电源的是( )A.发电机B.冰箱C.蓄电池D.白炽灯12．一般金属导体具有正温度系数，当环境温度升高时，电阻值将( )A.增大B.减小C.不变D.不能确定13．通常电工术语“负载大小”下列哪个物理量的大小( )A.等效电阻B.实际电功率C.实际电压D.负载电流14．将一段导体均匀拉长一倍，则导体阻值变为原阻值的( )A. 1倍B. 2倍C. 3倍D. 4倍15．千瓦时是下列哪个物理量的单位( )A. 电压B. 电流C. 电能D. 电功率16．相同材料制成的两个均匀导体，长度之比为3∶5，横截面积之比为4∶1则其电阻之比为（）A．2 ∶30 B．3∶20 C．4∶12 D．7∶617．当线圈中通入（）时就会引起自感现象A.不变的电流B.变化的电流C.电流D.电压18．目前我国低压三相四线制供电线路供给用户的相电压是（）A.220VB.380VC.311VD.220√2V19．某正弦交流电的初相Ψ0 = -90°，在t=0时，其瞬时值将（）A.等于零B. 小于零C.大于零D. 无法确定20．三相动力供电线路的电压是380V，则任意两根相线间的电压称为（）A．相电压，有效值为380V B. 线电压，有效值为220VC. 线电压，有效值为380VD. 相电压，有效值为220V21．Y形联结的三相四线制电源，各线电压比各对应的相电压（）A.超前30°B. 超前120°C. 滞后30°D. 超前120°22．u = 5sin(ωt + 15°)V 与i = 5sin(2ωt - 15°)A的相位差是( ).A.0°B.30°C.-30°D. 无法确定23. 法拉第电磁感应定律表述闭合电路中感应电动势大小，下列说法正确的是（）A.与穿过这一闭合电路中的磁通变化量成正比B.与穿过这一闭合电路中的磁通量成正比C.与穿过这一闭合电路中的磁通变化率成正比D.与穿过这一闭合电路中的感应强度成正比( )24．下列与磁导率无关的量是( ).A.磁感应强度B.磁场强度C.磁通D. 磁导率25．在条形磁铁中,磁性最强的部位在( )A.中间B. 两极C.整体D. 中间和两极26．在闭合电路中，负载电阻增大，则端电压将（）A．减小 B．增大 C．不变 D．不能确定27．某导体两端的电压为100V，通过的电流为2A；当两端电压为50V时，导体的电阻应为（）A．100Ω B．25Ω C．50Ω D．028．致命电流是工频（ )mAA.50B.45C.36D.3029.规定（ )V以下的电压为安全电压。

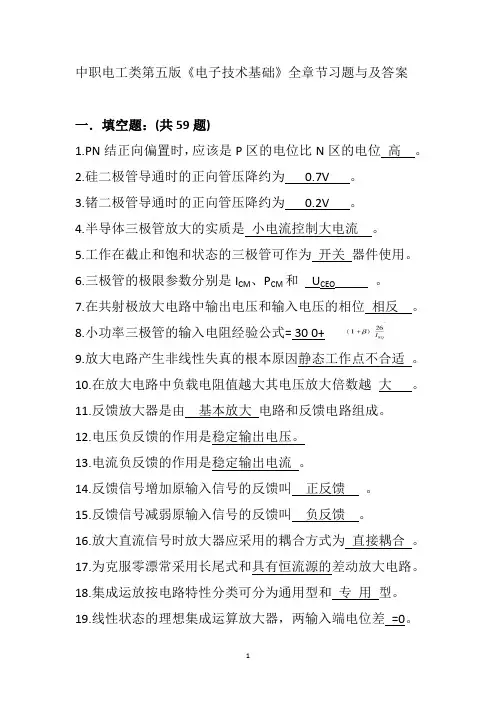

中职电工类第五版《电子技术基础》全章节习题与及答案一．填空题：(共59题)1.PN结正向偏置时，应该是P区的电位比N区的电位高。

2.硅二极管导通时的正向管压降约为0.7V 。

3.锗二极管导通时的正向管压降约为0.2V 。

4.半导体三极管放大的实质是小电流控制大电流。

5.工作在截止和饱和状态的三极管可作为开关器件使用。

6.三极管的极限参数分别是I CM、P CM和U CEO。

7.在共射极放大电路中输出电压和输入电压的相位相反。

8.小功率三极管的输入电阻经验公式= 30 0+9.放大电路产生非线性失真的根本原因静态工作点不合适。

10.在放大电路中负载电阻值越大其电压放大倍数越大。

11.反馈放大器是由基本放大电路和反馈电路组成。

12.电压负反馈的作用是稳定输出电压。

13.电流负反馈的作用是稳定输出电流。

14.反馈信号增加原输入信号的反馈叫正反馈。

15.反馈信号减弱原输入信号的反馈叫负反馈。

16.放大直流信号时放大器应采用的耦合方式为直接耦合。

17.为克服零漂常采用长尾式和具有恒流源的差动放大电路。

18.集成运放按电路特性分类可分为通用型和专用型。

19.线性状态的理想集成运算放大器，两输入端电位差=0。

20.线性状态的理想集成运算放大器，两输入端的电流=0。

21.单门限电压比较器中的集成运放工作在开环状态。

22.单门限电压比较器中的集成运放属于线性应用。

23.将交流电变换成直流的过程叫整流。

24.在单相桥式整流电路中，如果负载电流是20A,则流过每只晶体二极管的电流是10 A。

25.在输出电压平均值相等的情况下，三相半波整流电路中二极管承受的最高反向电压是三相桥式整流电路的2倍.26.整流二极管的冷却方式有自冷、风冷和水冷三种。

27.检查硅整流堆正反向电阻时对于高压硅堆应用兆欧表。

28.三端可调输出稳压器的三端是指输入、输出和调整三端。

29.三端固定输出稳压器CW7812型号中的12表示为+12 V。

30.并联型稳压电路是直接利用稳压管电流的变化，并通过限流电阻的调压作用，达到稳压的目的。

维修电工上岗操作证《电工基础知识》复习题2010.10.一、填空题：1、全电路的欧姆定律是电路中的总电流与电路中电动势成正比，与电路的全部电阻成反比（l=U/（R+r））部分电路的欧姆定律是通过一个电阻元件的电流，与这个电阻两端的电压成正比，与这个电阻成反比(l=U/R)。

2、保证安全进行电气检修工作的技术措施一般包括警告牌3、电流流经的路径称为电路，电路有通路断路分。

4、正弦交流电路中的三种电功率是•有功无功•停电验电放电装设接地线装设遮拦悬挂短路三种状态，电路可分为外电路和内电路两大部视在功率。

5、三相异步电动机的旋转磁场的旋转方向是由三相电流的相序决定，要使电动机改变方向，只要改变任意两根电源到电动机的接线即可。

单相电容起动电动机的电容是利用它有移相特性串入起动绕组，使定子绕组通电后产生旋转磁场。

6、低压电气设备的绝缘电阻一般不应低于 0.5 M Q,I类手持式电气设备的绝缘电阻不应低于 2M Q o7、电流对人体伤害的类型分为电击电伤。

按通过人体工频交流电的大小划分，触电电流可分为就知电流摆脱电流（危险电流）致命电流三级。

8、三相电动机接线分星形和三角形两种接法。

三相交流负载△接法中，线电压 =1 相电压，线电流=3相电流。

在Y接法中。

线电压=3相电压，线电流=J _____________ 相电流。

我国低压三相四线制系统中，线电压=380V,相电压=220 V ，都是指有效值。

9、电阻并联后，其总电阻值—的倒数为各电阻的倒数之和（或1/R=1/R1+1/R2+……+1/Rn）。

在电阻串联电路中，流过各电阻的电流都相等，而各电阻的电压和功率分配则与电阻值成正比。

10、钳形电流表的主要优点是不切断电路测量电流，兆欧表的作用是测量绝缘电阻。

万用表电阻档应从右向左读数，如表针指在刻度18.5位置，用1 kQ档时，被测电阻值为18.5 k Q。

11、短路保护用的熔断器的图形符号是----------- ，文字符号是FU。

《电⼯基础》（中职电⼯类）试题+参考答案《电⼯基础》（中职第五版）试题 + 参考答案⼀、填空题(每空2分，共20分)1、电路的⼯作状态有开路、短路和__通路_三种状态。

2、已知U a=5V ，U b=10V，则Uab= -5 V。

3、有两个电阻R1和R2，已知R1：R2=1：2，它们串联则U R1：U R2= 1 ：2。

4、⼀个标有220V，40W1210 Ω.5、如图：若I1＝2A，I2＝1A，I3＝4A，I4＝3A，则I5＝__4___A。

6．RLC串联谐振电路中，已知总电压U=10V，电流I=5A，感抗X L=3Ω，则容抗X C=3Ω，电阻R= 2Ω。

7．已知某⼀正弦交流电 u=100 2sin(314t+60°)伏 ,则交流电压的有效值为100V，⾓频率为314rad/s，初相为60。

8．如图的电桥电路R1=6Ω，R2=12Ω，R3=10Ω，当电桥平衡时，R4 的数值为 20Ω。

9．某电压源电动势E=10V，内阻r=Ω，当电源开路时，两端电压U= 10v ；电源短路时，电流为 100A 。

10、有4个相同的电池，每个电池的电动势为，内阻为Ω，若将它们串联起来，则总电动势为6V，总内阻为Ω。

⼆、选择题（每⼩题2分，共20分）1、有段电阻为4Ω的导线，把它对折起来作为⼀根导线⽤，电阻为（B）A. 2ΩB. 1ΩC. 8ΩD. 16Ω2、3个相同的电容器并联，已知每个电容器C=30µF，总电容为（D）A. 10µFB. 30µFC. 60µFD. 90µF3、已知R1>R2>R3，若将此三只电阻并联接在电压为U的电源上，获得最⼤功率的电阻是（C） A. R1 B. R2 C. R34、已知u=102Sin(314t-30°)V，i=2Sin(314t+30°)A，则u与i的相位关系是（B）⽐i超前60° B. i⽐u超前60°C. u与i反相D. u与i同相5、若通电直导体在匀强磁场中受到的磁场⼒最⼤，这时通电直导体与磁⼒线的夹⾓为（D）A. 0°B. 30°C. 60°D. 90°6、⽤万⽤表交流电压档测交流电压时，电压表的读数为交流电的（A）A.有效值B.平均值C.最⼤值D.瞬时值7、已知对称三⾓形负载的相电流为10A，则线电流为（B）3／3A8、在纯电感正弦交流电路中，电压有效值不变，增加电源频率时，电路中电流（B）A、增⼤B、减⼩C、不变9、下列说法正确的是（C）A、⽆功功率是⽆⽤的功率。

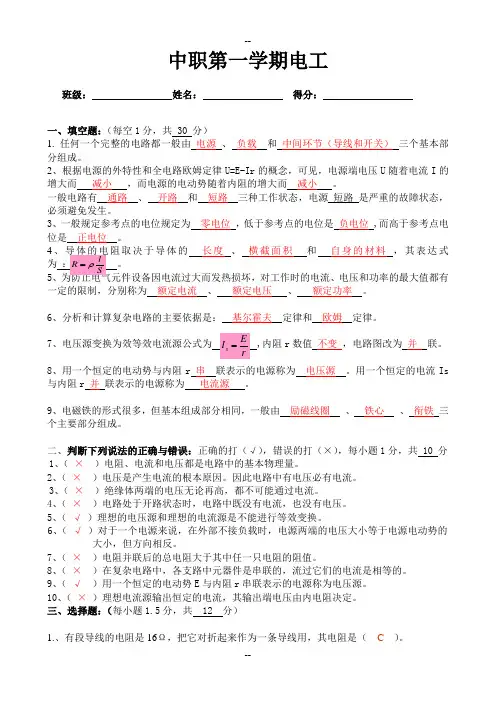

中职第一学期电工班级： 姓名： 得分：一、填空题：（每空1分，共 30 分）1. 任何一个完整的电路都一般由 电源 、 负载 和 中间环节（导线和开关） 三个基本部分组成。

2、根据电源的外特性和全电路欧姆定律U=E-Ir 的概念，可见，电源端电压U 随着电流I 的增大而 减小 ，而电源的电动势随着内阻的增大而 减小 。

一般电路有 通路 、 开路 和 短路 三种工作状态，电源 短路 是严重的故障状态，必须避免发生。

3、一般规定参考点的电位规定为 零电位 ，低于参考点的电位是 负电位 ,而高于参考点电位是 正电位 。

4取决于导体的 长度 、 横截面积 和 自身的材料 ，其表达式 5电压和功率的最大值都有一定的限制，分别称为 额定电流 、 额定电压 、 额定功率 。

6、分析和计算复杂电路的主要依据是： 基尔霍夫 定律和 欧姆 定律。

7内阻r 数值 不变 ，电路图改为 并 联。

8、用一个恒定的电动势与内阻r 串 联表示的电源称为 电压源 。

用一个恒定的电流Is 与内阻r 并 联表示的电源称为 电流源 。

9、电磁铁的形式很多，但基本组成部分相同，一般由 励磁线圈 、 铁心 、 衔铁 三个主要部分组成。

二、判断下列说法的正确与错误：正确的打（√），错误的打（×），每小题1分，共 10 分1、（ × ）电阻、电流和电压都是电路中的基本物理量。

2、（ × ）电压是产生电流的根本原因。

因此电路中有电压必有电流。

3、（ × ）绝缘体两端的电压无论再高，都不可能通过电流。

4、（ × ）电路处于开路状态时，电路中既没有电流，也没有电压。

5、（ √ ）理想的电压源和理想的电流源是不能进行等效变换。

6、（ √ ）对于一个电源来说，在外部不接负载时，电源两端的电压大小等于电源电动势的大小，但方向相反。

7、（ × ）电阻并联后的总电阻大于其中任一只电阻的阻值。

8、（ × ）在复杂电路中，各支路中元器件是串联的，流过它们的电流是相等的。

2013——2014学年第一学期高一机电期中试题《电工技术基础与技能》一、判断题（每题1分，共10分）1额定电压为220V 的白炽灯接在110V 电源上，白炽灯消耗的功率为原来的1/4。

（ ） 2在纯电阻电路中，电流通过电阻所做的功与它生产的热量是相等的。

（ ） 3改变万用表电阻挡倍率后，测量电阻之前必须进行电阻调零。

（ ） 4电路中某两点的电位都很高，则这两点间的电压也一定很高。

（ ）5电容量不相等的电容器串联后接到电源上，每只电容器两端的电压与它本身的电容量成反比。

（ ）6电容器串联后，其耐压总是大于其中任一电容器的耐压。

（ ）7若电路中a 、b 两点的电位相等，则用导线将这两点连接起来并不影响电路的工作。

（ ）8日常使用的白炽灯灯丝烧断后，重新搭上使用白炽灯将变得更亮。

（ ） 9电容器的电容量要随着它所带电荷量的多少而发生变化。

（ ）10如果通过某一截面的磁通为零，则该截面处的磁感应强度一定为零。

（ ）二、填空题：（每空1分，共30分）1、电荷的 移动就形成了电流。

若1min 内通过某一导线截面的电荷量6C ，则通过该导线的电流是 A ，合 mA ，合 μA 。

2、有一包括电源和外电路电阻的简单闭合电路，当外电阻加倍时，通过的电流为原来的2/3，则外电阻与电源内电阻之比为： 。

3、某礼堂有40盏白炽灯，每盏灯的功率为100W ，则全部亮灯2小时，消耗的电能为 。

4、在一定 下，导体的电阻和它的长度成 。

而和它的横截面积成 。

5、电动势为2V 的电源，与9Ω的电阻接成闭合电路，电源两极间的电压为，这时电路中的电流为 A ，电源内阻为 。

6、某电源外接1Ω负载时端电压为4V ，换接Ω负载时输出电流为2A ，则电源电动势E= ，内阻R0= 。

该电源接上 Ω负载时输出最大电功率，为 W 。

7、如图所示，将电路处于表中所列状态下的电压值填入表中 所求电压S1、S2断开 S1合上S2断开 S1、S2合上 U ABU BCU CD U DA串联后接在直流电源上。

中职《电工基础》——单相交流电路练习及答案§5-1 交流电的基本概念一、填空题1．直流电的方向不随时间的变化而变化；交流电的方向随时间的变化而变化，正弦交流电则是大小和方向按正弦规律变化。

2．交流电的周期是指交流电每重复变化一次所需的时间，用符号T 表示，其单位为秒（S ）；交流电的频率是指交流电在1秒内重复变化的次数，用符号f 表示，其单位为赫兹（Hz ）。

它们的关系是T=1f。

3．我国动力和照明用电的标准频率为50Hz ，习惯上称为工频，其周期是，角频率是314rad/s 。

4．正弦交流电的三要素是最大值（有效值）、频率（周期、角频率）和初相角。

5．有效值与最大值之间的关系为有效值=最大值2，有效值与平均值之间的关系为有效值=平均值。

在交流电路中通常用有效值进行计算。

6．已知一正弦交流电流i=sin (314t-π4 )A ，则该交流电的最大值为1A ，有效值为 2 2A ，频率为50HZ ，周期为，初相位为-π4。

7．阻值为R 的电阻接入2V 的直流电路中，其消耗功率为P ，如果把阻值为R 的电阻接到最大值为2V 的交流电路中，它消耗的功率为P/2。

二、判断题1．用交流电压表测得交流电压是220 V ，则此交流电压的最大值是380 V 。

(× )2．一只额定电压为220 V 的白炽灯，可以接到最大值为311 V 的交流电源上。

( √ )3．用交流电表测得交流电的数值是平均值。

( × )三、选择题1．交流电的周期越长，说明交流电变化得( B )。

A ．越快B ．越慢，C ．无法判断2．已知一交流电流，当t=0时的值i 0 =1 A ，初相位为300，则这个交流电的有效值为(B )A 。

A ．B ．1. 414C ．1D ．23．已知一个正弦交流电压波形如图5-1所示，其瞬时值表达式为(C)V 。

A ．u=10sin (ωt-π2 )B ．u=-10sin (ωt-π2) C ．u=10sin (ωt+π)-10图5-14．已知u 1=20sin sin (314t+π6 )V ，u 2=40sin (314t-π3)V ，则( C )。

电工基础中职试题及答案一、单项选择题（每题2分，共20分）1. 电路中电流的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特答案：C2. 电阻的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特答案：B3. 电路中电压的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特答案：A4. 电路中功率的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特答案：D5. 在串联电路中，各电阻的电压之和等于（）。

A. 总电压B. 总电流C. 总电阻D. 总功率答案：A6. 在并联电路中，各电阻的电流之和等于（）。

A. 总电压B. 总电流C. 总电阻D. 总功率答案：B7. 欧姆定律的公式是（）。

A. V=IRB. I=V/RC. R=V/ID. P=VI答案：A8. 电流通过电阻时产生的热量与（）成正比。

A. 电流的平方B. 电阻的平方C. 电流和电阻的乘积D. 电压的平方答案：C9. 电容器的单位是（）。

A. 伏特B. 欧姆C. 安培D. 法拉答案：D10. 电感器的单位是（）。

A. 伏特B. 欧姆C. 安培D. 亨利答案：D二、多项选择题（每题3分，共15分）1. 电路的基本组成包括（）。

A. 电源B. 负载C. 开关D. 导线答案：A B C D2. 电路的状态可以分为（）。

A. 开路B. 短路C. 通路D. 断路答案：A B C3. 电路中的三种基本连接方式是（）。

A. 串联B. 并联C. 混联D. 并联-串联答案：A B C4. 电流的三种效应包括（）。

A. 热效应B. 磁效应C. 化学效应D. 机械效应答案：A B C5. 电路中的三种基本元件是（）。

A. 电阻器B. 电容器C. 电感器D. 二极管答案：A B C三、填空题（每题2分，共20分）1. 电路中电流的单位是______。

答案：安培2. 电路中电压的单位是______。

答案：伏特3. 电路中功率的单位是______。

答案：瓦特4. 欧姆定律的公式是______。

第 1 页 共3页中职《电工基础》期末试卷（含参考答案及评分标准）一、填空题（共30分，每空格1分）1、市用照明电的电压为220V ，这是指电压的 有效值 ，接入一个标有“220V ，100W ”的灯泡后，灯丝上通过的电流的有效值是 0.45A ，电流的最大值是 0.64A 。

2、已知交流电压u=100Sin(314t-45º)V ，则该交流电压的最大值m U =100 ，有效值U =250 ，频率f = 50HZ ，角频率ω= 314rad/s ，周期T = 0.02s ，当0.01t s =时，交流电压的瞬时值u = 250 ，初相位0ϕ= -45° 。

3、图1所示电流波形，已知f=50HZ ， 若电压超前电流60°，则电压的解析式为：V ）（︒+=150t 314si n 5u 。

图14、一个电感为150mH ，电阻可不计的线圈接在“220V ，50Hz ”的交流电上，线圈的感抗是 47 Ω ，线圈中的电流瞬时值表达式是 A ）（︒-=45t 314si n 7.4i ，无功功率Q L = 1030var 。

(设电压初相为45°)5、如图2所示电路中，V 1和V 的读数分别为3V 、5V ，当V 2的读数为4V 时，方框中的元件为 电阻 ；当V 2的读数为8V 时，方框中的元件为 电感 ；当V 2的读数为2V 时，方框中的元件为 电容 。

6、对于感性负载电路而言，从供用电角度考虑，要提高电网的功率因数，也就是要提高负 载功率因素，就可使发电变电设备容量得到充分利用，并节约电能；提高功率因数常方法是 在感性负载两端并联适量电容 ，功率因数最大等于 1。

7、如图3所示三相对称负载，若电压表Vl 的读数为380 V ，则电压表V2的读数为220V ，若电流表Al 的读数为 10 A ，则电流表A2的读数为 22A 。

8、在电源不变的情况下，同一个对称三相负载接成三角形和接成星形的三相电路作比较， 有=L△I 3 YL I ,△P = 3 Y P 。

中职电工基础试题一、选择题（共20题，每题2分，共40分）1. 电工是一个以电力为工作对象，从事电气安装、运行、维护和检修的职业。

以下关于电工的描述，正确的是：A. 电工只负责电器设备的安装，不负责运行和检修。

B. 电工只需具备一定的体力，不需要专业知识。

C. 电工需要具备一定的电气知识和技能。

D. 电工的工作与电力无关。

2. 下面哪个单位不属于电力单位？A. 瓦特（W）B. 度（°C）C. 安培（A）D. 伏特（V）3. 以下哪个元件不属于电路中的主要元件？A. 电阻B. 电感C. 电源D. 开关4. 电流的方向是指正电荷的流动方向。

在导线中，实际电流的流动方向是：A. 正电荷从高电位流向低电位。

B. 正电荷从低电位流向高电位。

C. 电荷不发生移动，只有电场的变化。

D. 正电荷和负电荷的流动方向相同。

5. 在一条电路中，以下哪个元件可以减小电流的强度？A. 电压表B. 导线C. 开关D. 电阻6. 以下哪种情况能够提高电阻的值？A. 增加导线的厚度B. 减小导线的长度C. 用铜导线代替铁导线D. 在导线上加入一个电阻器7. 电路中，电流的强度和电阻的关系为：A. 强度和电阻成正比B. 强度和电阻成反比C. 强度和电阻无关D. 强度和电阻之间的关系不确定8. 用万用表测量电阻时，应将待测电阻从电路中取下。

下面关于万用表测量电阻的方法，不正确的是：A. 用黑色插头插入COM孔B. 用红色插头插入AΩ孔C. 将待测电阻两端与表笔连接D. 测量时要保持待测电阻处于断电状态9. 下列哪个工具可以直接测量电流的大小？A. 电压表B. 电流表C. 电阻表D. 万用表10. 以下哪种情况可能导致电气设备发生短路故障？A. 电源电压过高B. 电流过小C. 电阻过大D. 电源电压过低11. 以下哪种元件主要用于保护电路免受过电流损害？A. 变压器B. 开关C. 电容器D. 保险丝12. 防止触电危险的基本原则是：A. 禁止触摸带电设备B. 提高设备的绝缘性能C. 减小电压和电流的大小D. 使用带有漏电保护器的插座13. 以下哪种工具在检查电路中是否存在电压时最合适？A. 电压表B. 电流表C. 万用表D. 电阻表14. 在安装电气设备时，下列哪种安全措施是必要的？A. 确保设备内部没有水分B. 保持设备周围空气流通C. 确保设备有良好的接地D. 在设备上使用防护装置15. 下面哪个元件在电路中主要起到储存电能的作用？A. 电感B. 电源C. 电容器D. 开关16. 电容器的单位是：A. 瓦特（W）B. 度（°C）C. 安培（A）D. 法拉（F）17. 电力的工作原理是：A. 利用电流产生磁场效应B. 利用电场产生电势差C. 利用电压产生电流D. 利用电阻产生电能18. 在电路中，功率的单位是：A. 伏特（V）B. 安培（A）C. 瓦特（W）D. 度（°C）19. 下面哪种情况可能导致电力损耗增大？A. 电阻减小B. 电压降低C. 电流增大D. 功率减小20. 一个家庭中，电视机的额定功率是150W，如果每天使用6小时，一个月的电费是160元，那么每度电的价格是多少？A. 0.8元B. 0.9元C. 1.0元D. 1.1元二、简答题（共4题，每题10分，共40分）1. 请简要描述电流的定义及其单位。

中职电工技术基础与技能试卷一、选择题（每题2分，共10题）1.下列设备中一定是电源的为（）。

A.发电机B.冰箱C.蓄电池D.白炽灯2.通过一个电阻的电流是5A，经过6min，通过该电阻的一个截面的电荷是（）。

A.30CB.50CC.1200CD.1800C3.相同材料制成的两个均匀导体，长度之比为3：5，横截面积之比为4：1，其电阻之比为（）。

A.12：5B.3：20C.7：6D.20：34.某导体两端电压为100V，通过的电流为2A；当两端的电压降为50V时，导体的电阻应为（）Ω。

A.100B.25C.50D.05.220V、50W白炽灯正常发光（），消耗的电能为1kW·h。

A.20hB.30hC.40hD.50h6.如果在1min内导体中通过120C的电荷，那么导体中的电流大小为（）。

A.120AB.20AC.2AD.1A7.有一段导线的电阻值是8Ω，将它均匀的拉长一倍，则导线的电阻值变为（）。

A.8ΩB.16ΩC.4ΩD.32Ω8.一般金属具有正温度系数，当环境温度升高时，电阻值将（）。

A.变大B.变小C.不变D.不确定9.某导体两端电压为100V，通过的电流为2A；当两端电压将为50V时，导体两端的电阻为（）。

A.100ΩB.25ΩC.50ΩD.0Ω10.一电阻元件，当其电流减为原来的一半时，其功率为原来的（）。

A.1/2B.2倍C. 4倍D.1/4二、判断题（每题2分，共10题）11.蓄电池在电路中必是电源，总是把化学能转化成电能。

（）12.电阻值大的导体，电阻率一定也大。

（）13.欧姆定律不一定适用于任何电路和任何元件。

（）14.额定电压为220V的白炽灯接在55V电源上，白炽灯消耗的功率为原来的1/4。

（）15.在纯电阻电路中，电流通过电阻所做的功与它产生的热量是相等的。

（）16.导体的长度和横截面积都增大一倍，其阻值也增大一倍。

（）17.电阻两端电压为10V时，电阻值为10Ω；当电压升为20V时，电阻值将为20Ω。
