腰梁施工技术方案(型钢)

工程名称甘肃省商会大厦基坑支护及土方开挖工程分部工程支护分项工程名称预应力锚索交底内容：交底单位：北京城建建设兰州分公司商会大厦项目经理部接收单位：甘肃省建岩岩土工程公司浆时的高压水泥浆冲开。

6．腰梁施工腰梁的作用是把锚具的集中荷载传递到岩面和调整岩面受力方向。

施工方法详“槽钢腰梁的施工”一节。

7．锚索的张拉张拉锚索前需对张拉设备进行标定。

标定时，将千斤顶、油管、压力表和高压油泵联好，在压力机上用千斤顶主动出力的方法反复试验三次，取平均值，绘出千斤顶出力（KN）和压力表指示的压强（MPa）曲线，作为锚索张拉时的依据。

张拉作业应在锚固体达到80%设计强度后进行。

张拉前应对张拉设备进行标定，作为张拉的依据，并在正式张拉前用10%-20%的设计拉力进行张拉，一边锚索各部位接触紧密，索体完全顺直。

然后再按五级张拉(即设计吨位的25%,50%,75%,100%,110%五级)。

前四级稳定时间为6分钟，后一级为30分钟，然后进行锁定。

锚索张拉时，对地表面加强观测，一面土体胀起。

张拉前先安装承压板、锚固传力装置。

张拉设备采用油泵及千斤顶。

张拉顺序需考虑对邻近锚索的影响，为避免相邻锚索张拉的应力损失，可采用“跳张法”施工即隔一拉一的方法。

此外，为保证锚索施工质量，施工前应进行现场试验，以检验锚索施工工艺的适应性和设计参数的合理性，试验锚索孔不少于三个。

在注浆、高压注浆、锚索张拉等过程中应作详细的施工记录。

8．锚索锁定先按钢绞线股数选择锚具及夹片，对准每条钢绞线的位置后，将锚具从钢绞线的端部穿入与钢板压平，将夹片压入锚具孔内，用Φ16的钢管将夹片与锚具压紧，重新装好千斤顶，启动油泵开始张拉，待千斤顶与锚具压紧后，张拉至锁定数值后，回油，拆下千斤顶。

9．锚头保护在预应力锚索锁定后48h内没有出现明显的应力松驰现象，即可进行封锚。

预应力张拉完成后，。

钢腰梁焊接、安装分项工程质量技术交底编号：施工单位中铁一局集团城市建设工程有限公司工程名称景泰城一期工程分部工程A地块地基与基础工程交底部位A地块边坡支护日期2014年3月6日交底内容交底内容：1.1、钢腰梁采用18#工字钢（规格：180mm×94mm×6.5mm）。

1.2、工字钢双拼腰梁焊接：两根工字钢间距（净距）为72mm，两根双拼工字钢沿长度方向每1.6m采用钢缀板（规格：260mm×50mm×10mm）焊接（注意避开锚具位置）；c-c剖面见《景泰富刚家寨城改项目A、B地块》YT-15页c-c剖面图，工字钢双拼腰梁焊接详图见图1.2。

1.3、工字钢腰梁连接部位焊接：工字钢连接处采用两块水平盖板（规格：200mm×75mm ×10mm）满焊焊接于工字钢的翼缘板上，两侧翼缘板各焊接一块；采用两块垂直盖板（规格：200mm×158mm×10mm）满焊焊接于工字钢的腹板上，两侧腹板各焊接一块，工字钢腰梁连接部位焊接详图见图1.3。

1.4、所有焊缝必须饱满，不得存在夹渣、气孔、咬肉现象，焊缝高度6mm。

1.5、双拼工字钢腰梁接头必须错开连接，接头搭接率为50%。

1.6、双拼工字钢内外两侧必须按图纸要求各安装一块刚垫块（规格：260mm×150mm×20mm），外侧钢垫块与护坡桩之间的间隙用钢板垫块填充垫起，详图见《景泰富刚家寨城改项目A、B地块》YT-15页预应力锚索详图。

1.7、特种作业工人必须持证上岗。

专业技术负责人：交底人：接受人：钢腰梁焊接、安装分项工程质量技术交底编号：施工单位中铁一局集团城市建设工程有限公司工程名称景泰城一期工程分部工程A地块地基与基础工程交底部位A地块边坡支护日期2014年3月6日交底内容交底内容：。

压顶梁及腰梁施工方案压顶梁和腰梁是建筑施工中非常重要的结构工程，其施工方案需要详细制定以确保施工质量和安全性。

下面是一份关于压顶梁和腰梁施工方案的建议，供参考。

一、压顶梁施工方案：1.准备工作：(1)根据设计图纸确定压顶梁的高度、宽度、长度等参数；(2)检查施工现场的基础情况，确保基础平整牢固；(3)选择适合的施工设备和工具，如起重机械、脚手架、钢筋剪等。

2.预制构件加工：(1)钢筋加工：根据设计要求，将钢筋进行弯曲和连接，并在连接处采取焊接或插入套筒的方式加固；(2)模板加工：根据设计图纸制作适合的模板，确保模板的强度和平整度。

3.构件吊装：(1)根据需要，使用起重机械将预制构件吊装至指定位置；(2)在吊装过程中，要注意保持构件的平衡，防止构件发生倾斜或滑落。

4.钢筋绑扎：(1)将预制的钢筋与现场钢筋进行连接，采用扎捆、焊接或者机械连接的方式；(2)确保钢筋连接牢固，符合设计要求。

5.浇筑混凝土：(1)在钢筋绑扎完毕后，根据混凝土标号和设计要求进行搅拌；(2)开始浇筑前，要检查模板的密封性，确保混凝土不会渗漏；(3)采用适当的浇筑方法，如自流平、振捣等，确保混凝土的均匀性和密实性。

6.养护：(1)在浇筑完成后，对压顶梁进行湿润养护，避免混凝土裂缝或强度不足；(2)要保持适当的湿度和温度，延长养护时间，确保混凝土的强度发展。

二、腰梁施工方案：1.准备工作：(1)根据设计图纸确定腰梁的位置和尺寸；(2)检查施工现场的基础情况，确保基础平整牢固；(3)选择适合的施工设备和工具，如起重机械、脚手架、钢筋剪等。

2.预制构件加工：(1)钢筋加工：根据设计要求，将钢筋进行弯曲和连接，并在连接处采取焊接或插入套筒的方式加固；(2)模板加工：根据设计图纸制作适合的模板，确保模板的强度和平整度。

3.构件吊装：(1)根据需要，使用起重机械将预制构件吊装至指定位置；(2)在吊装过程中，要注意保持构件的平衡，防止构件发生倾斜或滑落。

型钢梁施工方案
型钢梁是一种常用的建筑结构材料，具有轻巧、高强度、抗震性能好等优点。

下面是一种型钢梁的施工方案。

1. 准备工作：确定型钢梁使用的规格和数量，并进行采购。

对施工现场进行清理，确保施工区域没有杂物。

2. 断面测量：使用工具对型钢梁的断面进行精确测量，确保施工精度。

3. 布置施工场地：根据施工图纸确定型钢梁的安装位置，并在地面上进行标线，以便于施工时的定位。

4. 搭设工作平台：根据需要搭设工作平台，以便于施工人员操作和安全。

5. 载重搭设：根据设计要求和施工图纸的位置指示，搭设适当的支撑系统，以承受型钢梁的重量。

6. 安装型钢梁：根据施工图纸的要求，逐一安装型钢梁。

首先，在支撑系统上搭设临时平台，方便施工人员操作。

然后，将型钢梁提升到预定位置，并正确定位和固定。

7. 进行检查：完成安装后，进行检查，确保型钢梁的位置和定位是正确的，并检查梁与梁之间的连接是否良好。

8. 进行焊接：对于需要焊接的型钢梁，进行焊接作业。

确保焊
缝的质量符合相关标准。

9. 进行清理：清理施工现场，清除残留物及垃圾，并保持施工区域整洁。

10. 完成验收：按照设计要求和施工标准进行验收，确保型钢梁施工质量符合要求。

总之，型钢梁的施工方案需要进行详细的规划和准备工作，施工过程中要注意安全和质量控制，确保施工质量和效率。

一、编制依据1、《车站结构主体围护结构锚索及腰梁详图（一）》。

2、《钢结构质量验收规范》（GB50205-2001）二、施工准备1、材料准备工字钢（工28b型）、钢板（t=10mm）、钢板（t=20mm）、钢板（t=30mm）、氧气、乙炔、焊条（E43系列）、防锈涂料。

2、主要机具电焊机4台。

3、人员配备施工班长2名，安全员2名，电焊工6名，气割工6名，看火人2名。

三、现场施工条件（1）对机械、材料的堆放进行合理布置；（2）施工前，确保施工场地的“三通一平”；（3）进行机械调试，确保施工顺利进行；（4）对进场原材料进行报验，报验合格后方可使用；（5）施工现场的安全防护、消防等设施已安装完成四、技术控制要点1、钢板、工字钢、焊条等必须符合现行国家产品标准和设计标准，材料进场后，对原材尺寸进行量测符合要求后方能使用，对于不符合要求的，一律退场，严禁使用。

2、钢板材料均采用Q235钢，焊条采用E43-XX系列。

3、钢板下料之前，必须认真阅读交底图纸，进行精心合理计算，要求废料最少，做到技术可行，经济合理。

4、锚盒、围檩加工必须严格按照上图所给尺寸和厚度进行加工。

5、钢材切割面应无裂纹、夹渣、分层和大于1mm的缺棱。

6、气割的允许偏差应符合下表的规定：气割的允许偏差（mm）项目允许偏差零件宽度、长度±3.0切割面平整度0.05t，且不应大于2.0割纹深度0.3局部缺口深度 1.0注：t为切割面厚度7、焊缝的焊波应均匀，不得有裂纹、未熔合、加渣、焊瘤、咬边、烧穿、弧坑和针状气孔等缺陷，焊接区无飞溅残留物；8、未注明的焊脚尺寸均为10mm，焊缝长度为满焊。

9、所有钢构件施焊后清除焊渣，涂刷两道防锈漆；同时进行防火处理。

10、涂刷防锈漆前，钢材表面不得有焊渣、焊疤、灰尘、油污、水和毛刺等。

涂刷后构件表面不得漏涂，涂层不得脱皮和返绣，涂层应均匀、无明显皱皮、流坠、针眼和气泡等。

五、安全注意事项1、焊工必须持有效的焊工证上岗；2、氧气、乙炔动火作业，两瓶间距不得小于5米，距离明火不得小于10m；3、焊接作业时，焊钳应与手把线连接牢固，电线不得有裸线，清除焊渣时，面部应避开被清除的焊缝；4、施工过程中不得私拉电线，需接线时应找电工；5、焊机应放在干燥、通风良好处，并有可靠的接地装置，导线接地良好；6、焊工焊接作业时应戴防护面具和手套；7、作业后及时清理施工场地，切断电源，杜绝火种，锁好配电柜，待焊缝余热消除后，方可离去；8、进入施工现场必须戴安全帽，不得穿拖鞋进入现场，严禁酒后上岗。

腰梁施工技术方案一、施工前准备：1.制定施工计划：根据设计图纸确定施工顺序、时间节点和材料需求等。

2.安全措施：在施工现场设立安全警示标识，确保施工人员的安全。

同时，检查腰梁的固定和支撑情况，确保腰梁具备施工条件。

3.材料准备：准备好所需的钢筋、混凝土、模板等材料，并进行验收和保管。

4.设备检查：检查使用的起重设备、模板支撑系统等是否完好，并进行必要的维护和保养。

二、施工步骤：1.模板搭设：按照设计图纸要求搭设腰梁的模板系统，确保模板的稳定和准确度。

2.钢筋预埋：根据设计要求，在模板内部预先安置好钢筋，并确保钢筋的位置、数量和间距符合要求。

3.砼浇筑：根据施工计划，在模板内浇筑混凝土。

浇筑时应采用适量的振捣方式，确保混凝土的密实度和质量。

4.补充浇筑：在混凝土初始凝固后，进行必要的补充浇筑，以保证腰梁的完整性和强度。

5.拆模清理：混凝土完全凝固后，拆除模板，并清理腰梁表面的杂物和污渍。

6.后续工序：待腰梁完全养护后，根据设计要求进行后续工序，如加固、封闭等。

三、质量控制：1.材料质量检验：对使用的混凝土、钢筋等材料进行检验，并确保符合相关标准和要求。

2.施工过程控制：严格按照施工步骤进行操作，控制浇筑混凝土的时间、质量和振捣强度等。

3.现场检查和验收：在施工过程中，定期进行现场检查，并进行必要的验收，确保施工质量符合规范和要求。

4.施工记录和报告：及时记录和汇报施工过程中的关键节点和质量情况，以备后续参考。

四、安全措施：1.安全培训：对施工人员进行必要的安全培训，强调个人安全意识和施工操作的安全规范。

2.安全防护：施工过程中，采取必要的安全措施，如戴好安全帽、穿越安全靴等。

3.施工现场管理：保持施工现场的整洁和秩序，确保设备和材料的规范使用和储存。

4.安全检查和应急措施：定期进行安全检查，及时发现和解决安全隐患，并制定应急措施和预案。

综上所述，腰梁施工技术方案是建筑工程中一项重要的工作。

通过制定合理的施工计划、采取严格的质量控制和安全措施，可以保证腰梁施工质量和安全性。

腰梁施工方案一、背景介绍腰梁是建筑物中的水平结构，用于增加建筑的稳定性和承载能力。

在建筑施工中，腰梁的施工方案尤为重要，既要保证建筑的结构安全性，又要考虑施工的效率和质量。

本文将针对腰梁的施工方案进行详细的论述。

二、施工材料选择1. 钢筋腰梁的主要承重材料是钢筋，需选用符合国家标准的高强度钢筋。

根据设计要求和力学计算，确定腰梁所需的钢筋直径、间距和布置方式。

2. 混凝土腰梁使用的混凝土需具备一定的抗压和抗弯能力。

根据建筑设计要求和当地气候条件，确定混凝土的配合比、强度等级和浇筑方式。

三、施工工序1. 准备工作（1）明确施工范围和要求，制定详细的腰梁施工方案。

（2）组织好相关施工人员和设备，并确保施工现场的安全。

2. 钢筋加工和安装（1）根据设计图纸，对钢筋进行剪切、弯曲和焊接等加工处理。

（2）按照设计要求和布置图纸，将钢筋按照正确的位置和间距进行安装固定，使用钢筋连接件进行连接。

3. 模板搭设（1）根据腰梁的形状和尺寸，制作适当的木模板。

（2）将木模板固定在正确的位置和高度上，以确保混凝土浇注后腰梁的几何形状和尺寸符合设计要求。

4. 混凝土浇筑（1）在模板安装完成后，进行混凝土的配制和搅拌，确保混凝土的质量稳定。

（2）采用合适的浇筑方式，将混凝土均匀地倒入模板内，注意防止空隙和气泡的产生。

（3）在浇筑过程中，进行适时的振捣，以提高混凝土的密实性和均匀性。

5. 养护（1）混凝土浇筑后，立即采取养护措施，如覆盖湿布、喷水养护等，以促进混凝土的强度和稳定性的发展。

（2）根据气温和养护时长的要求，维持适宜的养护条件，确保混凝土达到设计要求的强度。

四、质量控制与安全保障1. 质量控制（1）对施工材料进行严格的检验，确保符合国家标准和设计要求。

（2）严格按照施工方案进行施工，对钢筋布置、模板搭设和混凝土浇筑进行密切监控和检查。

（3）定期进行强度试验和质量检测，确保腰梁的结构安全和质量合格。

2. 安全保障（1）施工现场应设置明显的安全警示标志，确保人员和设备的安全。

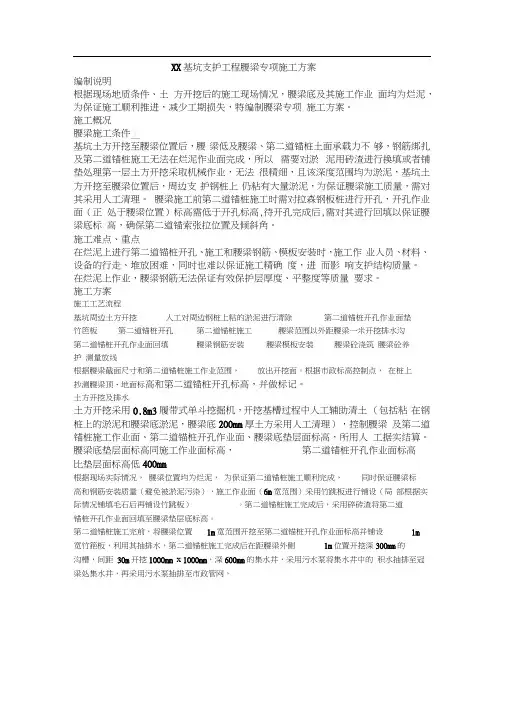

XX基坑支护工程腰梁专项施工方案编制说明根据现场地质条件、土方开挖后的施工现场情况，腰梁底及其施工作业面均为烂泥，为保证施工顺利推进，减少工期损失，特编制腰梁专项施工方案。

施工概况腰梁施工条件］基坑土方开挖至腰梁位置后，腰梁低及腰梁、第二道锚桩土面承载力不够，钢筋绑扎及第二道锚桩施工无法在烂泥作业面完成，所以需要对淤泥用砖渣进行换填或者铺垫处理第一层土方开挖采取机械作业，无法很精细，且该深度范围均为淤泥，基坑土方开挖至腰梁位置后，周边支护钢桩上仍粘有大量淤泥，为保证腰梁施工质量，需对其采用人工清理。

腰梁施工前第二道锚桩施工时需对拉森钢板桩进行开孔，开孔作业面（正处于腰梁位置）标高需低于开孔标高,待开孔完成后,需对其进行回填以保证腰梁底标高，确保第二道锚索张拉位置及倾斜角。

施工难点、重点在烂泥上进行第二道锚桩开孔、施工和腰梁钢筋、模板安装时，施工作业人员、材料、设备的行走、堆放困难，同时也难以保证施工精确度，进而影响支护结构质量。

在烂泥上作业，腰梁钢筋无法保证有效保护层厚度、平整度等质量要求。

施工方案施工工艺流程基坑周边土方开挖人工对周边钢桩上粘的淤泥进行清除第二道锚桩开孔作业面垫竹笆板第二道锚桩开孔第二道锚桩施工腰梁范围以外距腰梁一米开挖排水沟第二道锚桩开孔作业面回填腰梁钢筋安装腰梁模板安装腰梁砼浇筑腰梁砼养护测量放线根据腰梁截面尺寸和第二道锚桩施工作业范围，放出开挖面。

根据市政标高控制点，在桩上抄测腰梁顶、地面标高和第二道锚桩开孔标高，并做标记。

土方开挖及排水土方开挖采用0.8m3履带式单斗挖掘机，开挖基槽过程中人工辅助清土（包括粘在钢桩上的淤泥和腰梁底淤泥，腰梁底200mm厚土方采用人工清理），控制腰梁及第二道锚桩施工作业面、第二道锚桩开孔作业面、腰梁底垫层面标高，所用人工据实结算。

腰梁底垫层面标高同施工作业面标高，第二道锚桩开孔作业面标高比垫层面标高低400mm根据现场实际情况，腰梁位置均为烂泥，为保证第二道锚桩施工顺利完成，同时保证腰梁标高和钢筋安装质量（避免被淤泥污染），施工作业面（6m宽范围）采用竹跳板进行铺设（局部根据实际情况铺填毛石后再铺设竹跳板）。

腰梁施工方案腰梁施工方案一、施工准备1. 工地搭建：根据施工需要搭建工地围挡，并设置合理的施工通道，确保施工安全。

2. 材料准备：准备所需的施工材料，包括腰梁钢筋、砂浆等。

确保材料质量符合要求。

3. 施工人员准备：组织专业的施工队伍，确保施工人员技术过硬，有丰富的施工经验。

二、施工工艺1. 检查地基：在施工前，对地基进行检查，确保地基承载能力符合设计要求，地基平整度达到标准，修复地基缺陷，如有需要可进行地基处理。

2. 安装腰梁模板：将腰梁模板安装在地基上，根据设计要求确定模板形式和尺寸，确保模板安装牢固，尺寸准确。

3. 钢筋制作和绑扎：根据设计要求，将腰梁所需的钢筋进行制作和预埋，要求钢筋位置准确，预留长度符合要求。

钢筋绑扎要牢固，确保腰梁的承重能力和稳定性。

4. 浇筑砼：进行砼浇筑前，应检查钢筋位置和预留长度是否符合要求。

浇筑前进行湿润处理，根据设计要求进行合适的砼拌合物配制。

砼浇筑时尽量避免空隙和砂浆分层现象，确保砼的质量和强度。

5. 养护处理：对腰梁进行养护处理，利用湿润、遮阳、保温等措施，使砼适应养护环境，确保砼的强度和使用寿命。

三、安全措施1. 施工人员应按照相关规定佩戴安全帽、安全鞋等个人防护用品，严禁在没有施工许可的情况下进行施工。

2. 在施工现场设置明显的警示标志，并配备专人进行警示和引导，确保其他人员的安全。

3. 施工期间严禁搬运过重的物品，以免造成人身伤害。

4. 施工过程中要加强对腰梁的检查，确保质量合格，严禁存在安全隐患的情况下进行使用。

四、质量控制1. 严格按照设计要求进行施工，确保腰梁的尺寸和位置准确。

2. 对腰梁的钢筋制作和绑扎进行全程监督，确保钢筋的质量和密实程度符合要求。

3. 确保砼配比准确，并在浇筑前进行试块试验，合格后方可进行正式浇筑。

4. 施工结束后进行腰梁的质量验收，检查腰梁的尺寸、强度和稳定性等，确保质量符合规定要求。

以上是腰梁施工方案的一个简要描述，具体的施工方案还需要根据具体情况进行调整和完善，确保施工过程安全、质量合格。

xx基坑支护工程腰梁专项施工方案编制说明根据现场地质条件、土方开挖后的施工现场情况，腰梁底及其施工作业面均为烂泥，为保证施工顺利推进，减少工期损失，特编制腰梁专项施工方案。

施工概况腰梁施工条件基坑土方开挖至腰梁位置后，腰梁低及腰梁、第二道锚桩土面承载力不够，钢筋绑扎及第二道锚桩施工无法在烂泥作业面完成，所以需要对淤泥用砖渣进行换填或者铺垫处理第一层土方开挖采取机械作业，无法很精细，且该深度范围均为淤泥，基坑土方开挖至腰梁位置后，周边支护钢桩上仍粘有大量淤泥，为保证腰梁施工质量，需对其采用人工清理。

腰梁施工前第二道锚桩施工时需对拉森钢板桩进行开孔，开孔作业面（正处于腰梁位置）标高需低于开孔标高，待开孔完成后，需对其进行回填以保证腰梁底标高，确保第二道锚索张拉位置及倾斜角。

施工难点、重点在烂泥上进行第二道锚桩开孔、施工和腰梁钢筋、模板安装时，施工作业人员、材料、设备的行走、堆放困难，同时也难以保证施工精确度，进而影响支护结构质量。

在烂泥上作业，腰梁钢筋无法保证有效保护层厚度、平整度等质量要求。

施工方案施工工艺流程基坑周边土方开挖人工对周边钢桩上粘的淤泥进行清除第二道锚桩开孔作业面垫竹笆板第二道锚桩开孔第二道锚桩施工腰梁范围以外距腰梁一米开挖排水沟第二道锚桩开孔作业面回填腰梁钢筋安装腰梁模板安装腰梁砼浇筑腰梁砼养护测量放线根据腰梁截面尺寸和第二道锚桩施工作业范围，放出开挖面。

根据市政标高控制点，在桩上抄测腰梁顶、地面标高和第二道锚桩开孔标高，并做标记。

土方开挖及排水土方开挖采用0.8m3履带式单斗挖掘机，开挖基槽过程中人工辅助清土（包括粘在钢桩上的淤泥和腰梁底淤泥，腰梁底200mm厚土方采用人工清理），控制腰梁及第二道锚桩施工作业面、第二道锚桩开孔作业面、腰梁底垫层面标高，所用人工据实结算。

腰梁底垫层面标高同施工作业面标高，第二道锚桩开孔作业面标高比垫层面标高低400mm根据现场实际情况，腰梁位置均为烂泥，为保证第二道锚桩施工顺利完成，同时保证腰梁标高和钢筋安装质量（避免被淤泥污染），施工作业面（6m宽范围）采用竹跳板进行铺设（局部根据实际情况铺填毛石后再铺设竹跳板）。
