《局域网组建与实例》课件

《局域网组建与实例》课件

局域网的组成
基本组成
局域网的基本组成包括计算机、通信设备、网络接 口等。
拓扑结构
局域网的拓扑结构可以是星型、总线型、环型等， 根据具体需求进行配置。
局域网的实现方式
以太网技术
以太网是最常用的局域网技术，基于CSMA/CD 协议，通过以太网交换机进行数据传输。
接入技术
局域网的接入技术包括有线接入、无线接入等， 根据需求选择适合的接入方式。
《局域网组建与实例》 PPT课件
局域网组建与实例的介绍和说明。本课件将详细讲解局域网的定义、分类、 组成、实现方式、安全性、以及对组织的影响。
什么是局域网？
定义和分类
局域网是指在一个地理位置较小的区域内，由计 算机和网络设备组成的互联网络。
特点和优势
局域网具有高速、高可靠性、低成本和易于管理 等特点，为组织内部用户提供了便捷的网络通信 环境。
局域网的实例Leabharlann 1以太网局域网实现示例
通过以太网交换机将多台计算机连接在
无线局域网实现示例
2
一起，实现内部网络通信。
通过无线接入点，使多台计算机和移动 设备可以无线连接，实现网络通信。
局域网的安全
1 概念和意义
局域网安全是保护局域网中的信息和资源不受未授权访问、破坏和泄露的技术和措施。
2 实施方法
局域网安全的实施方法包括访问控制、加密通信、防火墙和入侵检测等。
局域网对组织的影响
在组织内部的作用
局域网提供了高效的内部通信环境，促进信息共享、 协作和决策。
与组织战略目标的关系
局域网的稳定性和安全性直接影响组织的业务运行 和战略目标的实现。

最新从头到尾详解局域网组建与实例-图

最新从头到尾详解局域网组建与实例-图

计算机网络应用基础
19
同轴电缆
BNC连接器
BNC桶型接头
用于连接两段细同轴电缆
BNC电缆连接器必须连接 到每段电缆的两端。BNC电 缆连接器由一根中心针、一 个外套和卡座组成。左图为 组合在一起的BNC图示，而 右图为各部分拆分后的图示， 它包括BNC连接器基座、外 套和探针三部分。
20
BNC T型头 T型接头用于连接细缆的
计算机网络应用基础
3
网络组建步骤
网络软、硬件的购置 布线与硬件安装 服务器、工作站的安装 网络协议及参数配置 系统测试与试运行。
计算机网络应用基础
4
1. 布线工程
布线是一项技术和劳力相结合的工作，应该 根据楼房的情况和办公室的位置分布，先绘 制出布线图，然后由施工人员施工。
在新建的楼房中应进行综合布线（即电源线、 电话线、有线电视线、网络线统一布置）。
计算机网络应用基础
5
2. 双绞网线制作
制作双绞网线所需工具 双绞线、RJ-45水晶头、剥线钳、双绞线 专用压线钳、测线仪等。
计算机网络应用基础
6
双绞线压线钳、剥线钳
计算机网络应用基础
7
信息插座、网线模块、打线钳
计算机网络应用基础
8
测线仪
计算机网络应用基础
9
双绞网线制作标准
四个双绞网线制作国际标准：T568A、 T568B 、USOC（8）、USOC（6）。一般常用 的是前两种。包开一段双绞线，你会看到其 中共有四对互相缠绕的独股塑包线：绿对、 蓝对、橙对、棕对。T568B的线序是：白橙、 橙、白绿、蓝、白蓝、绿、白棕、棕。T568A 的线序是：白绿、绿、白橙、蓝、白蓝、橙、 白棕、棕。
5

局域网组建实例PPT课件

局域网组建实例PPT课件

在63）IP地网址管络的计出使算口用机：上一本，台校采。园用网D方H案C采P服用务电器信对10各0个MV宽L带AN接用入户。的为IP了地保址证进网行络集
中7安）发全专放，用和防服管止务理黑器。客机非柜法一入只侵、网配络线，架校二园套网。络采用了高性能的硬件防火墙（
8天）融其信他N辅G助FW设4施00（0防UP火S、墙电）话，网有设效施地等保）证。了网络的安全。
网心络路碰由撞交，换提机高，网与络下传联输的效三率个。分中心（行政教学分中心、实训楼分中心
3和）宿锐舍捷楼S分68中06心万）兆通交过换1机00一03M台. 网光，络纤用子相于网连与划，行分以政提楼高、传教输学速楼度和。图书馆各配
为线2了）间便子交于干换网机络相管：连理行。，政抑教制学网分络中风心暴采，用提锐高捷网万络兆安交全换性机能S6，80采6用，虚其他拟子两网个（
实例二 网吧组网
实例简介
星浪网吧是城区新开的一家营业面积超过1500平方米，拥有400台计算机的 大型高级连锁网吧。该网吧分为上下两层，除温馨舒适的普通大厅区之外， 还有高速体验区、沙发休闲区和贵宾包间区三个区域，以满足不同消费者的 个性化需求。
1. 网吧平面图 星浪网吧的结构布局如图6-3所示。
实例一 校园网组网
2. 网1.络网设络备综连合接布及线调试 对网校络园中网心的设综在合行布政线楼遵2楼循，国控际制标室准内。有垂光直纤干接线收子盒系、统配采线用架多（模交光换纤机为、主跳 ，线水等平）系、统网混络合机采柜用（多各3模 种. 服光务纤器和及超 、网中5类管心双软交绞件换线的机。安、为装防了火达墙到等布）局。美观的效果 ，网1）将络安布中装线心网系：管统电软中信件的10，多0查模M看光宽网纤带络和连设双接备绞到及线光其采纤运用转行桥换状架器况、，。配通管过及光地纤下转线换槽器等转走换线， 方连2）式入安。防装为火各确墙种保（服日天务后融器终信。端40如设0W0备）e位b的服置外务调网器整R（和J-对4网5外络端、扩口对展；内的防）需火，要墙F，的TP在内服结网务构R器J化-4、综5端合 布口VO线连D时接服，到务信中器息心、插交E-座换m留机ai有（l服一 锐务定 捷器的S、6冗8D0余H8C万度P兆。服核务心器路和由DN交S换服机务）器和、行校政园教一学卡楼通 分服中务心器交等换。机为（了锐保捷证S校6园80网6万络兆的核稳心定路性由、交安换全机性）以；及多网模络光管纤理从的中可心操层作 交中性换心，机层网连交络到换服各机务个。器分操中作心系的统汇均聚采层用交W换ind机o；w各s S个er服ve务r 器20通03过。多模光纤接在 各3）个安分装中各心种：应多用模软光件纤。从如各学个籍分管中理心软的件汇、聚教层务交管换理机软连件到、中学心分层制交软换件机等 ；。多模光纤从各个分中心连到各楼宇交换机。 各楼宇：超5类双绞线从各楼宇配线间到办公室或多媒体教室等。

《组建局域网》课件

《组建局域网》课件

局域网的实践
局域网实践案例分析
通过实际案例分析，展示局域网在各种场景下的应用和效果。
局域网应用场景
局域网可应用于企业办公、学校教学、医院管理等各种场所和行业。
局域网的发展
1
局域网技术的发展历程
从早期的以太网到现代的高速局域网技术，局域网不断演进，提供更好的网络体 验。
2
局域网的未来趋势
随着物联网的兴起和云计算的发展，局域网将更加智能化、高效化和安全化。
《组建局域网》PPT课件
本PPT课件将介绍组建局域网的全过程，包括什么是局域网，局域网的设计和 实施，局域网的技术和实践，局域网的发展趋势等内容。
什么是局域网
局域网概述
局域网是指在有限的地理范围内连接起来的一组计算机和网络设备，可以共享资源和信息。
LAN的组成部分
局域网由计算机、网络设备和通信介质等组成，通过交换机或路由器相连接。
结论
局域网的作用
局域网连接了不同设备和用户，促进信息共享 和合作，提高工作和生活效率。
局域网的未来发展方向
局域网将继续适应新的技术和需求，为人们提 供更好的网络体验和服务。
Hale Waihona Puke LAN现状和未来发展局域网在现代社会中得到广泛应用，未来将继续发展，适应新的技术和需求。
局域网的设计和实施
设计目标
在设计局域网时需要 考虑性能、安全性和 可扩展性等因素，确 保网络能够满足需求。
硬件和软件要求
选择适当的硬件设备 和网络管理软件，确 保局域网的正常运行。
网络拓扑结构
选择合适的网络拓扑 结构，如星型、总线 型或环形，以满足局 域网的需求。
网络组件的选择
选择合适的网络组件， 如交换机、路由器和 防火墙，以实现高效 的网络通信和安全性。

从头到尾详解局域网组建与实例图

从头到尾详解局域网组建与实例图

2019/11/30
计算机网络应用基础
28
2019/11/30
计算机网络应用基础
29
网卡的分类
根据工作对象的不同，网卡又可以分为服务器 专用网卡(PCI-X) 、PC网卡、笔记本电脑专用 网卡(PCMCIA)和无线局域网网卡四种。
2019/11/30
计算机网络应用基础
30
网卡的分类
在所有的网络设备中，网卡是技术含量最低的。 技术壁垒的丧失，也给造假者提供了方便。所以 大家在选购中一定要小心。像选购其他的板卡一 样，主要还是看做工，一般正规厂商生产的网卡， 其焊接质量都很好，一般不会出现虚焊、漏焊或 堆焊的现象，切记要求开发票，写质保，别贪图 便宜，最后到网络设备专卖的柜台购买。
2
网络规划
确定待组局域网的功能 确定局域网的类型与选择网络的拓扑结构 网络硬件与软件的选择 确定网上资源共享方案 成本核算
2019/11/30
计算机网络应用基础
3
网络组建步骤
网络软、硬件的购置 布线与硬件安装 服务器、工作站的安装 网络协议及参数配置 系统测试与试运行。
2019/11/30
计算机网络应用基础
4
1. 布线工程
布线是一项技术和劳力相结合的工作，应该 根据楼房的情况和办公室的位置分布，先绘 制出布线图，然后由施工人员施工。
在新建的楼房中应进行综合布线（即电源线、 电话线、有线电视线、网络线统一布置）。
2019/11/30
计算机网络应用基础
5
2. 双绞网线制作
特点： 两端相同
非屏蔽双绞线 具体连接见下页图：
13
T568B标准网线压制图
1
橙
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2013-7-10
计算机网络应用基础
10
双绞网线制作步骤
2013-7-10
计算机网络应用基础
11
双绞网线制作步骤
2013-7-10
计算机网络应用基础
12
水 晶 头
标准双绞线（即T568B标准）法：线序图如下：
1 白橙 2 橙 3 白绿 4 兰 5 白兰 6 绿 7 白棕 8 棕
适用场合：
用于网络 中的 主机与HUB或 主机与Switch 的连接。
2013-7-10
计算机网络应用基础
Байду номын сангаас
18
双绞线测试方法
如果芯线顺序一样，但测试仪在重做后仍显示 红色灯或黄色灯，则表明其中肯定存在对应芯 线接触不好。此时没办法了，只好先剪掉一端 按另一端芯线顺序重做一个水晶头了，再测， 如果故障消失，则不必重做另一端水晶头，否 则还得把原来的另一端水晶头也剪掉重做。直 到测试全为绿色指示灯闪过为止。
2013-7-10
计算机网络应用基础
40
网卡的安装
2013-7-10
计算机网络应用基础
41
网卡的安装
(4).如果系统不能找到新的硬件则人工添
加。在【控制面板】窗口中，鼠标双击【添加 新硬件】图标，系统会运行“添加新硬件”的 向导程序指导我们一步步地安装网卡驱动程序。
2013-7-10
计算机网络应用基础

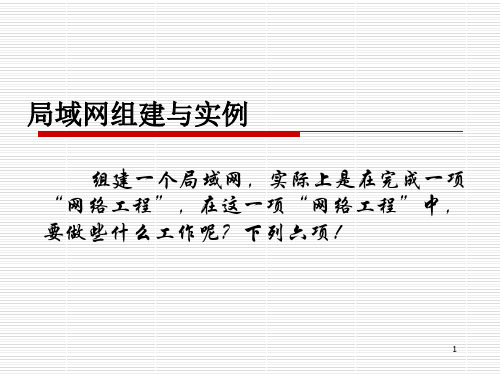

局域网组建与实例
组建一个局域网，实际上是在完成一项 “网络工程”，在这一项“网络工程”中， 要做些什么工作呢？下列六项！
1
局域网的组建与实例
本章主要教学内容：
网络规划 网线制作 网卡的安插与安装 安装网络操作系统 局域网的设置 局域网连通性的检测
2013-7-10
计算机网络应用基础
通线缆的话，在测试仪上的8个指示灯应该依次
为绿色闪过，证明了网线制作成功，可以顺利的 完成数据的发送与接收。
2013-7-10
计算机网络应用基础
17
双绞线测试方法
若测试的线缆为交叉线缆的话，其中一侧同样是依次由
1～8闪动绿灯，而另外一侧则会根据3、6、1、4、5、 2、7、8这样的顺序闪动绿灯。若出现任何一个灯为红灯 或黄灯，都证明存在断路或者接触不良现象，此时最好先 对两端水晶头再用网线钳压一次，再测，如果故障依旧， 再检查一下两端芯线的排列顺序是否一样，如果不一样剪 掉一端重新按另一端芯线排列顺序制做水晶头。
制作双绞网线所需工具 双绞线、RJ-45水晶头、剥线钳、双绞线 专用压线钳、测线仪等。
2013-7-10
计算机网络应用基础
6
双绞线压线钳、剥线钳
2013-7-10
计算机网络应用基础
7
信息插座、网线模块、打线钳
2013-7-10
计算机网络应用基础
8
测线仪
2013-7-10
计算机网络应用基础
9
2013-7-10
计算机网络应用基础
28
2013-7-10
计算机网络应用基础
29
网卡的分类
根据工作对象的不同，网卡又可以分为服务器 专用网卡(PCI-X) 、PC网卡、笔记本电脑专用 网卡(PCMCIA)和无线局域网网卡四种。
2013-7-10
计算机网络应用基础
30
网卡的分类
在所有的网络设备中，网卡是技术含量最低的。 技术壁垒的丧失，也给造假者提供了方便。所以 大家在选购中一定要小心。像选购其他的板卡一 样，主要还是看做工，一般正规厂商生产的网卡， 其焊接质量都很好，一般不会出现虚焊、漏焊或 堆焊的现象，切记要求开发票，写质保，别贪图 便宜，最后到网络设备专卖的柜台购买。
2013-7-10
计算机网络应用基础
38
网卡的安装
网卡驱动程序的安装 (1).打开电源，启动Windows操作系统，一般地 系统能自动找到添加的网卡（即插即用,PNP模式）， 会出现“发现新的硬件，正查找其软件”、“正在安 装新硬件的软件”等类似的提示消息。
2013-7-10
计算机网络应用基础
2013-7-10
计算机网络应用基础
31
网卡的分类
常见的网卡品牌：高端的有美国的3COM、 INTEL等，性能比较稳定和可靠，但价格也较其 他品牌为高，一般一块100MB的网卡的售价在 200元左右。中、低档的网卡一般都是台湾生产的 产品，比如D-LINK和Accton等品牌，其一直占 据着市场的主导地位，100MB的售价大概在 100-50元左右。近年来，很多国内的品牌如 Topstar、Tplink、联想、实达等也相继进入了 这一领域，售价和台湾产的网卡大体相当 。
2013-7-10
计算机网络应用基础
4
1. 布线工程
布线是一项技术和劳力相结合的工作，应该 根据楼房的情况和办公室的位置分布，先绘 制出布线图，然后由施工人员施工。
在新建的楼房中应进行综合布线（即电源线、 电话线、有线电视线、网络线统一布置）。
2013-7-10
计算机网络应用基础
5
2. 双绞网线制作
2013-7-10
计算机网络应用基础
32
网卡的安插
双手触摸一下其他金属物体，释放身上的静电。 关闭计算机及其他外设的电源，拔掉计算机背面 的全部外接线，注意不要带电操作。 卸掉主机外壳螺丝，缓缓将外壳拉出。 将网卡插入空的相匹配的主板插槽，注意ISA插槽 是黑色的，PCI插槽是白色的， AGP插槽是暗红 色的。
非屏蔽双绞线
特点： 两端相同
具体连接见下页图： 13
T568B标准网线压制图
1 2 水晶头 3 4 5
橙 绿
橙 绿
五类双绞线（UTP）
最长100米 水晶头
1 2 3
兰
兰
4
5
6
7 8
6
棕
双绞线与水晶头的接法 连接线序图
棕
7 814
交叉双绞线（即T568A标准）法：线序图如下
1 白绿 2 绿 3 白橙 4 兰 5 白兰 6 橙 7 白棕 8 棕
2013-7-10
计算机网络应用基础
25
细同轴网线制作
2013-7-10
计算机网络应用基础
26
3. 网卡的安插与安装
网卡的分类 网卡的安插 网卡的安装 网卡冲突检测及处理方法
2013-7-10
计算机网络应用基础
27
网卡的分类
网卡按接口种类可分为AUI、BNC和RJ45接 口三种类型，它们分别用来连接三种不同的网 络电缆。 网卡以总线形式又可分为ISA、VESA 、 EISA、PCI、USB四种，现在普遍采用PCI 接口的网卡。 还可按数据传输带宽为为10M/S、100M/S， 10M-100M、千兆网网卡，现用得比较多的是 10M-100M自适应网卡。
42
网卡的安装
2013-7-10
计算机网络应用基础
43
网卡的安装
2013-7-10
计算机网络应用基础
44
网卡的安装
2013-7-10
计算机网络应用基础
45
网卡的安装
2013-7-10
计算机网络应用基础
46
网卡的安装
2013-7-10
计算机网络应用基础
47
网卡冲突检测及处理方法
网卡安装好以后，并不说明万事无忧了，有时 新安装的网卡可能与系统的其他硬件设备产生 冲突。尤其是在系统中安装有多只接口卡的情 况下。 冲突检测： 打开控制面板，双击系统，在系统属性对 话框中选择“设备管理器”选项卡，双击“网 络适配器”，就可以看到你已经安装的网卡。 如果该网卡前面有黄色的“！”或红色的“*”， 说明该网卡工作不正常。
21
这种网线钳是用来卡住 BNC连接器外套与基座的， 它有一个用于压线的六角缺 口。一般这种压线钳也同时 剥线钳是制作细缆的必备工具， 具有剥线、剪线功能。 其主要功能是剥掉细缆导线外部的 两层绝缘层。剥线钳上共有三个刀 片，分别用于剥掉外层绝缘层、中 间金属屏蔽层和内部绝缘层。刀片 的切割深度，可由随刀赠送的螺杆 调整其相应位置的内六角形螺母实 现。顺时针方向时，抬高刀片，切 割深度加重；逆时针方向时，降低 刀片，切割深度变浅。
绿
橙
1 一 2 端 按 3 56 8 4 标 5 准 T B
橙
T568A标准
五类双绞线（UTP）
最长100米
绿
兰
6
双绞线与水晶头的接法 连接线序图
棕
7 816
双绞线测试方法
我们把双绞线两端的RJ-45接口插入测试仪 的两个接口之后，打开测试仪我们可以看到测试 仪上的两组指示灯都在闪动。若测试的线缆为直
2013-7-10
计算机网络应用基础
33
2013-7-10
计算机网络应用基础
34
ISA
2013-7-10
计算机网络应用基础
35
2013-7-10
计算机网络应用基础
36
2013-7-10
计算机网络应用基础
37
网卡的安插
装上机壳，拧上螺丝，连线。 打开电源，如果能够正常开机的话，表明网卡 已正确安插到主板上了。 注意：如果装入网卡后发现计算机不能开机或 听到喇叭的嘟嘟声，通常是因为网卡没有接好 造成接触不良引起的。这时要关闭电源，重新 检查，确保接触良好，再重新开机。如果还不 行，可以换一块网卡或换一个插槽就可以了。
39
网卡的安装
(2).如果Windows系统在安装时已经预安装了 网卡的驱动程序，则系统会自动安装并更新系统。 如果系统中无该种网卡的驱动库，则人工安装搜索 驱动程序。 (3).系统会提示你选择搜索的路径。把驱动程 序光盘（或软盘）插入光驱（或软驱），选择从光 盘（或软盘）搜索，单击“下一步”，开始安装网 卡驱动程序。
