技术交底记录(屋面保温、炉渣找坡)附图片

  • 格式：doc
  • 大小：215.04 KB
  • 文档页数：5

下载文档原格式

  / 5

合集下载

屋面保温、找坡、面层交底

屋面保温、找坡、面层交底

1.4、找坡层：保温层上找坡按坡度2%弹线、贴饼、冲筋后将水泥膨胀珍珠岩按1:8配比搅拌均匀后施工，表面拍抹平至弹线找坡层顶标高。
1.5细部处理
（1）女儿墙、烟道、墙体周边等构造出屋面部位四周均铺设发泡混凝土无机防火保温板，屋面上形成水平防火隔离带。
（2）排气管和构筑物穿过保温层的管壁周边和构筑物的四周，应预留排气口（φ75PVC管材留置）。
2.2管根封堵：大面积做找平层前，应先将出屋面的管根、变形缝、屋面暖沟墙根部处理好。
2.3洒水湿润：抹找平层水泥砂浆前，应适当洒水湿润基层表面，主要是利于基层与找平层的结合，但不可洒水过量，以免影响找平层表面的干燥，防水层施工后窝住水气，使防水层产生空鼓。所以洒水达到基层和找平层能牢固结合为度。
2.4贴点标高、冲筋：根据坡度要求，拉线找平，一般按l～2m贴点标高（贴灰饼），铺抹找平砂浆时，先按流水方向以间距l～2m冲筋。并设置找平层分格缝，宽度一般为20mm，并且将缝与保温层连通，分格缝最大间距为6m。
1.3高聚物改性沥青防水卷材（δ≥3mm）、合成高分子防水卷材（δ≥1.2mm）及冷底子油，并有合格证且经过监理见证取样复试合格后方可使用。
1.4水泥砖：水泥地砖进场要有合格证、资料要齐全。并报请监理验收，办理相关的验收手续，验收合格后方可使用。
2、机具准备：
外用电梯、搅拌机、小推车、木抹子、铁锹、扫帚（用于清理基层）、冲子、铲刀，（清除基层凸凹附着物）、毛刷、剪刀、卷尺、胶桶、刮板、搅拌器、搅拌桶等。

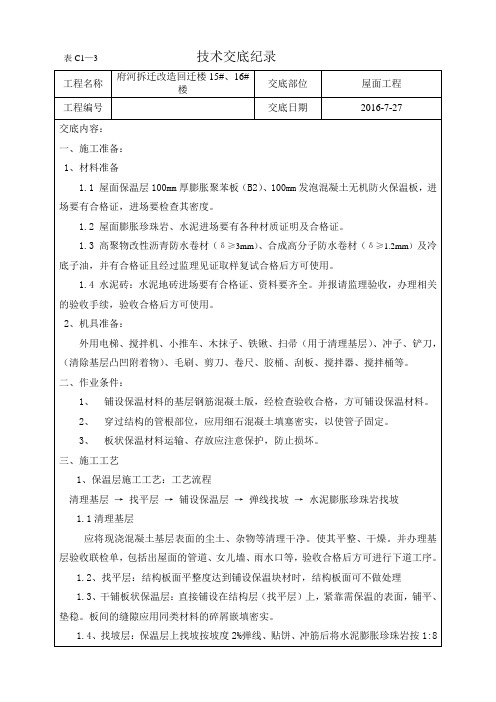

表C1—3技术交底纪录
工程名称
府河拆迁改造回迁楼15#、16#楼
交底部位
屋面工程
工程编号
交底日期
2016-7-27
交底内容：
一、施工准备：
1、材料准备
技术交底记录(屋面保温、炉渣找坡)附图片

技术交底记录(屋面保温、炉渣找坡)附图片

6米，纵横交错横平竖直，完成后经过检查验收合格。
3.4浇筑炉渣找坡层：炉渣完成后进行铺摊拍实，按照充好的灰饼找标高，面层按坡度找平整拍实 。
3.5安装透气管：按照施工规范要求在保温板上皮横纵安装透气管道及透气管立管，水平透气管道的间距不大于六米网状布置，在通气管道的十字节点或丁字节点安装立管水平透气管透气管材质为Ø15的PVC管在管上打不规则的Ø6.5透气孔，间距不大于200mm接头用PVC胶粘接，节点处用Ø20的铁管插接，铁管与Ø25的铁管进行焊接立管与水平铁管通透。排气孔安装完毕进行隐检验收。合格后用炉渣把分隔缝填满。
中要经常检查，若发现不符合规定者，要及时修理或更换。
7.3停放搅拌机械的基础要坚实平整，防止地面下沉，造成机械倾倒。
7.4进入施工现场，要正确穿戴安全防护用品。
7.5屋面施工前，必须在临边四周做好防护栏杆。预留洞口四周也必须做好围挡，
7.6禁止从楼面上往下抛掷垃圾以防伤人。
技术负责人
交底人
接受交底人
技术交底记录(屋面保温、炉渣找坡)附图片
技术交底记录
编号：2017- 4
工程名称
、、、
施工单位
、、、
交底部位
屋面保温、炉渣找坡
交底日期
2017年4月1日
交底内容：
1、施工准备：
1.1技术准备：认真熟悉图纸和洽商，把图纸不明确的部位提前解决。办好洽商。屋面已通过有关人员验收合格。按图纸、图集要求做好砂浆的实验配合比。所用材料复试合格。
6.3保护层完成后，注意保护禁止坏。
6.4找平层完成后24小时内浇水养护。
6.5未尽事宜按图纸说明、图集及规范要求进行施工。
7.安全及环保注意事项
7.1施工垃圾应每天清理，堆放在指定的地点，并加以覆盖。施工现场要经常洒水抑制扬尘。
屋面保温安全技术交底

屋面保温安全技术交底

（3）、在黑暗处作业及夜班施工时，使用３６Ｖ低压灯进行照明。
(4)、使用外用施工电梯运输时，严禁超载。
(5)、要注意安全用电，使用电箱到位，严禁电线乱拉乱接，值班电工必须跟班作业。
(6)、临边洞口四周必须设1.2m高的护身栏杆。
(7)、在同一垂直面内上下交叉作业时，必须设置安全隔板。高空作业必须戴好安全带。
(8)、用塔吊吊料时，指挥人员与塔吊驾驶员应密切配合Hale Waihona Puke 当塔吊放下材料时，操作人员应主动避让。
(9)、凡有严重心脏病，高血压，神精衰弱及贫血症等不适应高空作业者不能进行屋面工程施工。
（10）、上屋面前必须检查防护栏杆，安全网等安全设施否牢固，检查合格后才能进行作业。屋面较高或坡度大于300时，必须绑扎安全带。
（11）、当采用塔吊浇筑混凝土时，信号工一定要认真负责，并严格控制塔吊吊运混凝土的重量，遇到5级风以上时，停止塔吊使用。保温层施工时，操作人员禁止吸烟，如有此现象发生，要进行罚款，并进行严肃处理。
（12）、施工时，在操作面上应配备五台灭火器，避免火灾发生。
（13）、高空作业时，工人严禁酒后上班。
（14）、当天施工完毕后，应将当天的废弃的聚苯碎料清理出操作面，并及时运出现场。

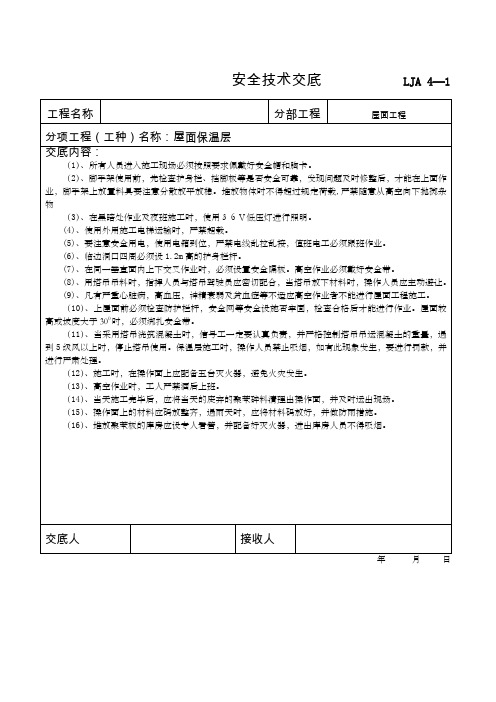

安全技术交底LJA 4—1
工程名称称
分部工程
屋面工程
分项工程（工种）名称：屋面保温层
交底内容：
（1）、所有人员进入施工现场必须按照要求佩戴好安全帽和胸卡。
（2）、脚手架使用前，先检查护身栏、挡脚板等是否安全可靠，发现问题及时修整后，才能在上面作业，脚手架上放置料具要注意分散放平放稳。堆放物体时不得超过规定荷载,严禁随意从高空向下抛掷杂物
（15）、操作面上的材料应码放整齐，遇雨天时，应将材料码放好，并做防雨措施。

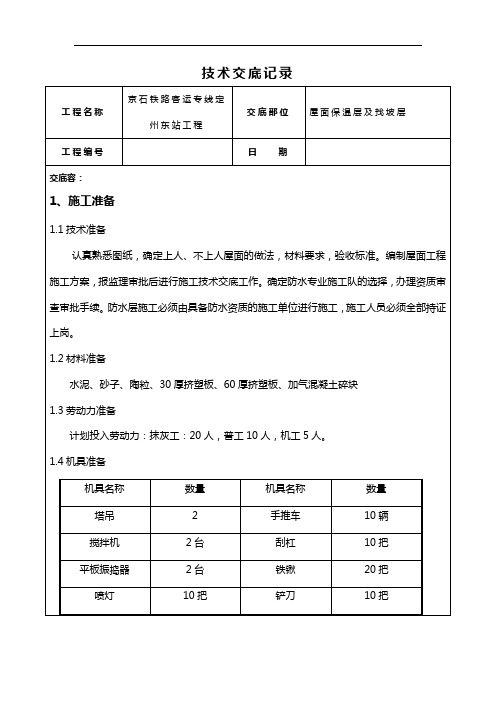

屋面保温层及找坡层技术交底

屋面保温层及找坡层技术交底

技术交底记录
直式落水周围直径500mm围坡度不小于5%。

3.2.2．雨水管采用UPVC塑料管与水落斗配套，安装时先在雨水口处吊线，弹出雨水管沿墙的位置线，根据雨水管的长度，量出固定卡子的位置，间距1.2米，卧卡子用水泥砂浆固定于墙面孔中，管上下口各有一个卡子，中间挡间距分均。

雨水管最下一节做成450坡口形状，距离屋面面层150—200mm，将预制混凝土水簸箕用水泥砂浆卧在直对雨水管的下口屋面上。

3.5设备基础
庭院设备基础高650mm与结构层相连，基础四周找平层的做法、防水附加层的做法同屋面女儿墙，防水层应包裹设施基础的上部，并在地脚螺栓周围做密封处理。

4、质量标准及验收
4.1保温层
4.1.1保温材料（60厚挤塑板）的含水率必须符合设计要求，材料的质量必须符合要求，检查出厂合格证和复试报告。

4.1.2板状保温材料紧贴基层、铺平垫稳，拼缝严密，设排气槽时，排气槽间距、宽度正确。

屋面炉渣找坡技术交底

屋面炉渣找坡技术交底

（２）施工完的找坡层应注意保护，常温3d后方能进行面层施工。
七、应注意的质量问题
（１）找坡层空鼓开裂，炉渣内含有有机杂物和未燃尽的炉碴，含有遇水能膨胀分解的物质；炉渣焖水不透，铺料与结合层粘结不好，炉渣徽颗粒较多等原因造成。材料应按要求选用，基层清理应认真，粘结层应随刷、随铺，在规定操作时间内完成滚压，加强成品养护。
（5）找坡层施工前必须进行隐蔽工程验收，合格后方可进行本道工序施工。
四、操作工艺
工艺流程：
基层处理→炉渣过筛→按图纸设计1：6比例拌合→打靶子→涂刷水泥浆结合层→铺设拌合好的炉渣→上杠找平控制标高→滚压并找平→拍边修整→养护。
（1）基层处理：正式施工炉渣找坡层前，把基层上粘结的杂物认真清除，清除后撒水湿润，经验收合格方可进行找坡层施工。
（1）严格遵守本项目管理制度。
（2）操作班组人员进入施工现场必须正确佩戴好安全帽、严禁向下抛撒杂物。
（3）搅拌机必须派专人负责，楼层用电必须规范，严禁乱搭乱接。
（4）材料、机具等堆放整齐，每天要做到工完场清。
（5）注重现场所有成品保护。
技术负责人：交底人：接交人：
（5）铺设与滚压：铺炉渣找坡层时，先在铺设基层面上撒水湿润，再撒１：0.5水泥浆，涂刷均匀成水泥浆结合层；装铺炉渣熟料，按靶子用铁铣粗略的找平，再上大杠细找平度，全部或分段铺好后滚压，在滚压中局部撒垫调整平整度，经反复进行滚压平整出浆，厚度符合设计要求；对墙根、边角、管根周围不宜滚压处，应用木拍板拍打平实。如找坡层厚度较大时宜分层铺压或用平板振捣器振平振实。水泥炉渣找坡层的施工应随拌、随铺、随压实。找坡层厚度如大于120ｍｍ，应分层铺设、压实后的厚度不应大于虚铺厚度的3/4。
工程名称
交底内容
屋面炉渣找坡
建筑屋面001保温层、陶粒找坡层技术交底

建筑屋面001保温层、陶粒找坡层技术交底

1.3.1铺设保温材料的基层（结构层）施工完以后，经检查验收合格，方可铺设保温材料。
1.3.2屋面应先将表面清扫干净，且要求干燥、平整，不得有松散、开裂、空鼓等缺陷。
1.3.3穿过结构的管根部位，用C20细石混凝土加膨胀剂填塞密实，以使管子固定。并且将屋面上的所有结构施工洞周围300mm范围内涂刮一遍JSA防水。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

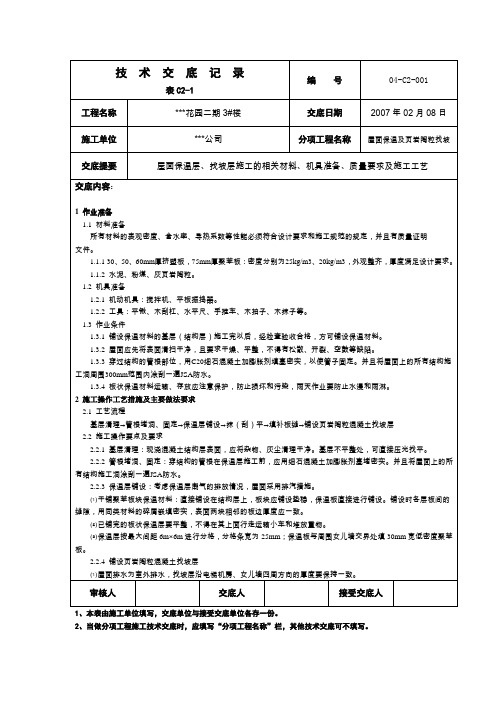

技术交底记录
表C2-1
编号
04-C2-001
工程名称
***花园二期3#楼
交底日期
2007年02月08日
施工单位
***公司
分项工程名称
屋面保温及页岩陶粒找坡
交底提要
屋面保温层、找坡层施工的相关材料、机具准备、质量要求及施工工艺
⑴雨期，保温层施工过程中，保温层应采取遮盖措施，防止雨淋。
⑵雨天不得施工保温层。
3质量要求
3.1主控项目
3.1.1保温材料的堆积密度或表观密度、热倒率、以及板材的强度吸水率，必须符合设计要求。
3.1.2保温层的含水率必须符合设计要求。
3.2一般项目
3.2.1板状保温材料：紧贴基层，铺设垫稳，嵌填密实。
2.2.2管根堵洞、固定：穿结构的管根在保温层施工前，应用细石混凝土加膨胀剂塞堵密实。并且将屋面上的所有结构施工洞涂刮一遍JSA防水。
2.2.3保温层铺设：考虑保温层潮气的排放情况，屋面采用排汽措施。
⑴干铺聚苯板块保温材料：直接铺设在结构层上，板块应铺设垫稳，保温板直接进行铺设。铺设时各层板间的缝隙，用同类材料的碎屑嵌填密实，表面两块相邻的板边厚度应一致。
屋面炉渣找坡技术交底

屋面炉渣找坡技术交底

施工单位交底日期
（6）养护：找坡层施工完应注意养护，待其凝固报验后方可进行下一道工序。

五、质量标准
保证项目：
（１）炉渣找坡层使用的水泥、炉渣等材料质量必须符合设计要求及有关标准规定。

（２）施工配合比，铺压密实度应符合设计和施工验收规范要求。

（３）炉渣找坡层与基层间不得有空鼓和表面松动现象。

六、成品保护
（１）找坡层施工操作和运输中不应碾压找坡层内埋设件等。

（２）施工完的找坡层应注意保护，常温3d后方能进行面层施工。

七、应注意的质量问题
（１）找坡层空鼓开裂，炉渣内含有有机杂物和未燃尽的炉碴，含有遇水能膨胀分解的物质；炉渣焖水不透，铺料与结合层粘结不好，炉渣徽颗粒较多等原因造成。

材料应按要求选用，基层清理应认真，粘结层应随刷、随铺，在规定操作时间内完成滚压，加强成品养护。

（２）标高不准，表面不平：炉渣搅拌不均匀，稠度不一致，造成操作困难，铺炉渣不平。

应严格控制各道工序的操作质量。

（３）强度不足，主要是配合比不准，施工全过程时间过长，滚压不实，养护不好等造成，施工应正确掌握配合比，认真计量，控制加水量，加强检查铺炉渣的平整度和厚度，滚压密实均匀，成品加强保护。

八、安全文明施工
（1）严格遵守本项目管理制度。

（2）操作班组人员进入施工现场必须正确佩戴好安全帽、严禁向下抛撒杂物。

（3）搅拌机必须派专人负责，楼层用电必须规范，严禁乱搭乱接。

（4）材料、机具等堆放整齐，每天要做到工完场清。

（5）注重现场所有成品保护。

技术负责人：交底人：接交人：。

技术交底(炉渣找坡)

技术交底(炉渣找坡)

分项工程技术交底
作业班组名称
屋面班组
交底人
班组长
项目工程师审核
交底时间
交底地点
一、分项工程简介：
（明确材料规格型号、工具用具、场地等）
A1楼屋面找坡选用1:6水泥炉渣找坡，水泥与炉渣的体积比为1:6，现场工具应准备：铁锹、压辊机、线绳、做灰饼工具等。材料使用屋面现有炉渣，水泥选用32.5水泥。
二、工作内容：
七、安全注意事项：
（操作过程安全操作要求及注意事项）
1、进入施工现场必须佩戴安全帽。
2、施工现场及库房，严禁烟火。
3、施工前对进入现场施工人员进行现场安全教育，并遵守现场各项安全管理制度。
八、文明及绿色施工要求：
（明确材料堆放、使用要求、工完场清、产品保护等要求）
1、现场应做到工完场清，当天施工完的水泥程所有施工环节的操作内容）
屋面施工前二、三、台屋面边缘处210高砌体应完成。
1、根据屋面排水坡度图（见附图）进行做饼控制标高，炉渣铺设厚度最薄处不小于30厚。
2、根据标高饼拉线铺设炉渣，从最高点像最低点铺设。
3、使用压辊机进行炉渣压实，表面应平整，坡度符合方案及设计要求。
三、工作安排：
（操作工艺的具体要求及做法，附图例照片说明）
施工前二、三、台屋面边缘处210高砌体应完成。
（1）本屋面坡度为2%,屋面焦渣找坡最薄处为30mm，水落口直径500mm范围内坡度不应小于5%。屋面找坡层用1：6水泥焦渣找坡。
（2）进场炉渣必须进行验收，炉渣内不应含有未燃尽的煤块和煤屑，炉渣内的有机物和垃圾及其它杂物应尽量清除，炉渣颗粒应粗细兼有，但其粒径不应大于40㎜，且不得大于找坡层厚度的1/2，粒径在5㎜和5㎜以下的不得超过总体积的40%。
屋面找坡层、找平层技术交底

屋面找坡层、找平层技术交底

（2）屋面、天沟找平层的坡度，必须符合设计要求，如设计无要求时，平屋面坡度不宜小于3%；天沟、檐沟纵向坡度不宜小于5‰；
（3）细石混凝土找平层无脱皮、起砂、开裂等缺陷。
（4）找平层与突出屋面构造交接处和转角处，应做成圆弧形或钝角，且要求整齐平顺。
（5）表面平整度5mm用2m靠尺和楔形尺检查
五、成品保护
2）穿过结构的管根部位，应用细石混凝土填塞密实，以使管子固定。
二、操作工艺：
1、工艺流程：
1）基层清理弹线找坡管根固定保温层铺设抹找平层压槽
技术
负 责 人
交底人
接受人
技 术 交 底 记 录
2017年3月20日
工程名称
保运锦苑2#、3#、4#楼
分部工程
建筑屋面工程
分项工程名称：
屋面保温找坡层工程
交底内容
技术
负 责 人
交底人
接受人
技 术 交 底 记 录
2017年3月20日
工程名称
保运锦苑2#、3#、4#楼
分部工程
建筑屋面工程
分项工程名称：
屋面找平层工程
交底内容：
（5）养护：找平层抹平、压实以后24h可浇水养护，一般养护期为7d，经干燥后铺设防水层。
四、质量标准
（1）原材料及配合比，必须符合设计要求和施工及验收规范的规定。
2、保温层边角处质量问题：边线不直，边槎不齐整，影响找坡、找平排水。
3、排气孔沟槽间距不宜大于6米，深度至保温层。
技术
负 责 人
交底人
接受人
技 术 交 底 记 录
2017年3月20日
工程名称
保运锦苑2#、3#、4#楼
分部工程
建筑屋面工程
分项工程名称：
屋面保温层、找坡层技术交底

屋面保温层、找坡层技术交底

2、在已铺好的保温层上不得进行其他作业（施工前应采取必要保护措施，保证保温层不受损坏）。
3、保温层施工完成后，应及时铺抹陶粒混凝土找坡层，以保证保温效果。
4、抹好的找平层上，推小车运输时，应先铺脚手板车道，以防止破坏找平层表面。
5、找平层施工完毕，未达到一定强度时不得上人踩踏。
6、雨水口、内排雨水口施工过程中，应采取临时措施封口，防止杂物进入堵塞，屋面施工中应及时清理杂物，不得有杂物堵塞水落口等。
2、板状材料保温层施工应符合下列规定：
2.1、板状材料保温层的基层应平整、干燥和干净。
2.2、板状保温材料应紧靠在需保温的基层表面上，并应铺平垫稳。
2.3、分层铺设的板块上下层接缝应相互错开；板间缝隙应采用同类材料嵌填密实。
2.4、粘贴的板状保温材料应贴严、粘牢。
五、质量标准
1、主控项目
1.1、保温材料的规程表现密度、导热系数以及板材的强度、吸水率，必须符合设计要求。
1.2、保温层的含水率必须符合设计要求。
1.3、保温层的铺设应符合下列要求：
1.3.1、松散保温材料：分层铺设，压实适当，表面平整，找坡正确。
1.3.2、板状保温材料：紧贴（靠）基层，铺平垫稳，拼缝严密，找坡正确。
1.3.3整体现浇保温层：拌合均匀，分层铺设，压实适当，表面平整，找坡正确。
2、一般项目
表Cห้องสมุดไป่ตู้-3技术交底记录
工程名称
珠泉新城2#楼
交底部位
屋面保温层、找坡层
工程编号
日期
2013.10.6
交底内容：
3、拍边修整：对墙根、边角、管根周围不易滚压处，应采用木抹子拍打平实，并根据需要做出圆弧。水落口周边处坡度变化较大，应用木抹子修整成型，做到坡面衔接通顺、平滑、美观。
绮屋面保温层、找坡层

绮屋面保温层、找坡层

4.6找坡层铺设：
4.6.1根据设计要求找坡层采用1：6水泥焦渣找坡，采用机械搅拌，严格按配比进行，搅拌均匀。最薄处按设计要求为30mm厚。
4.6.2振捣均采用平板振捣器，振捣要密实。
4.6.2找坡层坡度符合要求，表面平整，密实，不得有松散、开裂、空鼓等缺陷。
4.6.3排气孔设置：根据找平层分格缝纵横方向设置排气孔（纵横交接处），排气管布置见平面示意图（附图）。对于上人屋面排气管布置在四周距墙边20cm。排气管须插入保温层内，采用φ32镀锌薄壁钢管或UPVC塑料管，管在找平层以下开孔，孔径￠5中距10mm,具体做法见附图：

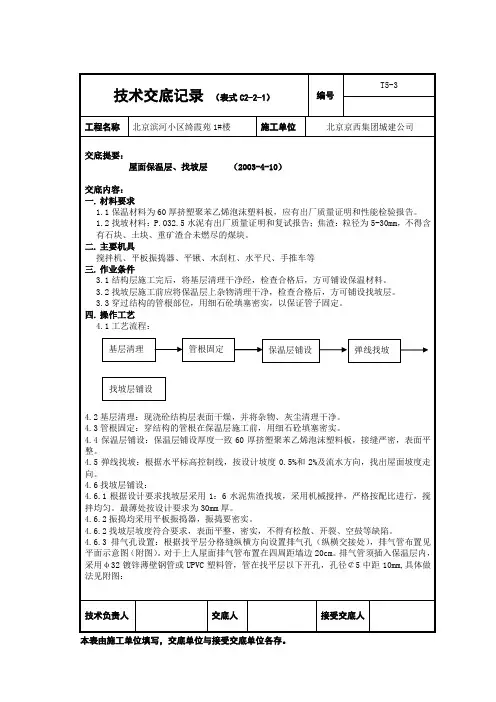

技术交底记录（表式C2-2-1）
编号
T5-3
工程名称
北京滨河小区绮霞苑1#楼
施工单位
北京京西集团城建公司
交底提要：
屋面保温层、找坡层
1.1保温材料为60厚挤塑聚苯乙烯泡沫塑料板，应有出厂质量证明和性能检验报告。
1.2找坡材料：P.O32.5水泥有出厂质量证明和复试报告；焦渣：粒径为5-30mm，不得含有石块、土块、重矿渣合未燃尽的煤块。
4.2基层清理：现浇砼结构层表面干燥，并将杂物、灰尘清理干净。
4.3管根固定：穿结构的管根在保温层施工前，用细石砼填塞密实。
4.4保温层铺设：保温层铺设厚度一致60厚挤塑聚苯乙烯泡沫塑料板，接缝严密，表面平整。
4.5弹线找坡：根据水平标高控制线，按设计坡度0.5%和2%及流水方向，找出屋面坡度走向。
二.主要机具
搅拌机、平板振捣器、平锹、木刮杠、水平尺、手推车等
三.作业条件
3.1结构层施工完后，将基层清理干净经，检查合格后，方可铺设保温材料。
3.2找坡层施工前应将保温层上杂物清理干净，检查合格后，方可铺设找坡层。

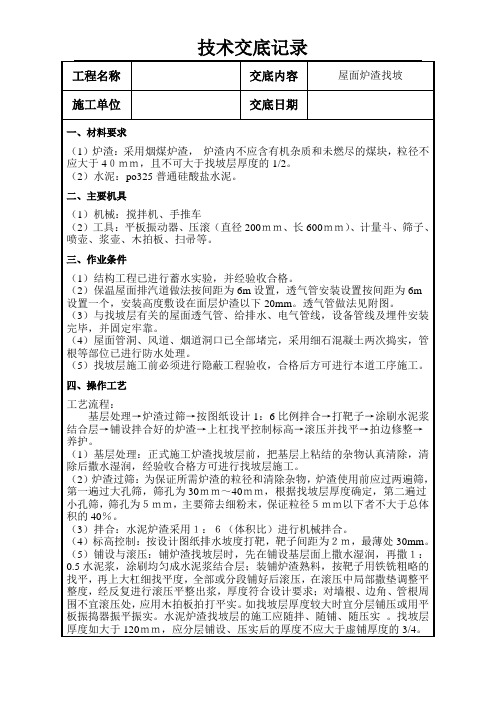

屋面炉渣找坡技术交底

工程名称
付村大学成教师之家配套项目
交底内容
屋面炉渣找坡、找平层
施工单位
河南胜达建筑工程有限公司
交底日期
一、材料要求
（1）炉渣：采用烟煤炉渣；炉渣内不应含有机杂质与未燃尽得煤块，粒径不应大于1０ｍｍ，且不可大于找坡层厚度得1/2。
（2）水泥：ps325普通硅酸盐水泥。
(3) 100厚石墨模塑聚苯乙烯泡沫塑料板，100厚岩棉板。
（6）找平层宜设分格缝，缝宽20mm并嵌填密封材料，分格缝留设在板端处，其纵横就是最大间距不宜大于6m。
（7）找平层得平整度允许偏差不超过5mm。
五、质量标准
保证项目：
（1）炉渣找坡层使用得水泥、炉渣等材料质量必须符合设计要求及有关标准规定。
（2）施工配合比，铺压密实度应符合设计与施工验收规范要求。
交底人：接收交底人：
炉渣找坡层：
基层处理→炉渣过筛→按1：6比例拌合→铺设拌合好得炉渣→上杠找平控制标高→滚压并找平→拍边修整→养护。
（1）基层处理：正式施工炉渣找坡层前，把基层上粘结得杂物认真清除，清除后撒水湿润，经验收合格方可进行找坡层施工。
（2）炉渣过筛：为保证所需炉渣得粒径与清除杂物，炉渣使用前应过两遍筛，第一遍过大孔筛，筛孔为30ｍｍ～40ｍｍ，根据找坡层厚度确定，第二遍过小孔筛，筛孔为５ｍｍ，主要筛去细粉末，保证粒径５ｍｍ以下者不大于总体积得40％。
（4）找平层在施工前对基层进行洒水湿润，不能用水浇透。对不易与找平材料结合得基层应做界面处理。天沟，拐角，根部等处应在大面积抹灰前先做，有坡度要求得部位，必须满足排水要求。
（5）当混凝土开始凝结，人踩上去有脚印但不下陷时用铁抹子抹压第一遍，此遍抹压要防止漏压，并将死坑、死角、砂眼抹平。当铁抹子压不出抹纹时用铁抹子抹压第二遍，此遍抹压要抹平压实宜在砂浆终凝前进行。严禁在压光时表面洒水，以保证砂浆中得水泥充分水化。以杜绝找平层有酥松、起砂、起皮与裂缝等不良现象。找平砂浆在常温24小时后浇水养护，养护时间不小于7天。

屋面保温层工程技术交底

技术交底记录
年月日
工程名称
分部工程
建筑屋面工程
分项工程名称：屋面保温层工程
交底内容
一、施工准备
1、材料及要求：
材料的密度、导热系数等技术性能，必须符合设计要求和施工及验收规范的规定，应有试验资料。
松散的保温材料应使用无机材料，如选用有机材料时，应先做好材料的防腐处理。
2、材料：
（1）材料及要求：
1）松散材料：炉渣或水渣，粒径一般为5~40mm，不得含有石块、土块、重矿渣和未燃尽的煤块，堆积密度为500~800kg/m³导热系数为0¸16～0¸25W/m．Ｋ。膨胀蛭石导热系数、强度应符合设计要求。
4、管根固定：穿结术
负责人
交底人
接受人
技术交底记录
年月日
工程名称
分部工程
建筑屋面工程
分项工程名称：屋面保温层工程
交底内容
5、隔气层施工：2~4道工序完成后，设计有隔气层要求的层面，应按设计做隔气层，涂刷均匀无漏刷。
6、保温层铺设：
（1）散保温层铺设：
1）散保温层：是一种干做法施工的方法，材料多使用炉渣或水渣，粒径为5~40mm。使用时必须过筛，控制含水率。铺设松散材料的结构表面应干燥、洁净，松散保温材料应分层铺设，适当压实，压实程度应根据设计要求的密度，经试验确定。每步铺设厚度不宜大于150mm，压实后的屋面保温层不得直接推四行走和堆积重物。
2）松散膨胀蛭石保温层：蛭石粒径一般为3~15mm，铺设时使膨胀蛭石的层理平面与热流垂直。
1整体保温层无找平层5用2米靠尺检查
表面平整度有找平层7
松散材料+10δ/100
2保温层厚度整体-5δ/100 用钢针锸入和尺量检查
板状材料±5δ/100且不大于4

屋面找坡技术交底

施工技术交底单位名称：郑州市××建筑工程有限公司编号：昊鼎中央华庭工程名称交底部门技术部1#住宅楼交底项目屋面工程做法工程部位屋面工程交底内容：本技术交底适用于昊鼎中央华庭1#住宅楼，上人和不上人屋面。

一、屋面做法：1.上人屋面做法(参见05YJ1屋4)保护层：250×250×30，C20预制混凝土板，缝宽5~8mm,1:1水泥砂浆填缝。

垫层：粗砂隔离层：干铺无纺聚酯纤维布一层保温层：挤塑聚苯乙烯泡沫塑料板（50mm）图一防水层：SBS改性沥青防水卷材找平层：1:3水泥砂浆，砂浆中掺入聚丙烯或绵纶-6纤维0.75~0.9kg/m³找坡层：1:8水泥加气块找坡2％(最薄处20mm)结构层：钢筋混凝土结构屋面板2.不上人屋面做法（参见0YJ屋1）保护层：C20细石混凝土，内配Φ4@150×150钢筋网片隔离层：干铺无纺聚酯纤维布一层保温层：挤塑聚苯乙烯泡沫塑料板（50mm）防水层：SBS改性沥青防水卷材找平层：1:3水泥砂浆，砂浆中掺入聚丙烯或绵纶-6纤维0.75~0.9kg/m³图二找坡层：1:8水泥加气块找坡2％(最薄处20mm)结构层：钢筋混凝土屋面板二、工艺流程：1.上人屋面结构基层清理→安装雨水口、风帽等→加气碎块混凝土找坡层→水泥砂浆找平层→阴阳角修补→防水基层验收→涂刷基层处理剂→铺第一层卷材→防水卷材验收→铺第二层卷材→防水卷材验收→闭水实验→聚苯板保温层→隔离层→铺设上人屋面地砖2.不上人屋面结构基层清理→安装雨水口、风帽等→加气块混凝土找坡层→水泥砂浆找平层→阴阳角修补→涂刷基层处理剂→铺第一层卷材→验收→铺第二层卷材→验收→聚苯板保温层→隔离层→细石砼保护三、施工方法1.找坡层施工⑴坡层：檐口起始处1m范围内抹0～20mm厚1∶4水泥砂浆，找2％坡，1m以加气碎块混凝土找2％坡，找坡层设分隔缝，双向中距6m，缝宽10mm，高度为找坡层厚度，缝填聚苯条。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.3保护层完成后，注意保护禁止破坏。
6.4找平层完成后24小时内浇水养护。
6.5未尽事宜按图纸说明、图集及规范要求进行施工。
7.安全及环保注意事项
7.1施工垃圾应每天清理，堆放在指定的地点，并加以覆盖。施工现场要经常洒水抑制扬尘。
7.2垂直运输的吊笼、滑车、绳索、刹车等，必须满足荷载要求，吊运时不得超荷，使用过程
中要经常检查，若发现不符合规定者，要及时修理或更换。
7.3停放搅拌机械的基础要坚实平整，防止地面下沉，造成机械倾倒。
7.4进入施工现场，要正确穿戴安全防护用品。
7.5屋面施工前，必须在临边四周做好防护栏杆。预留洞口四周也必须做好围挡，
7.6禁止从楼面上往下抛掷垃圾以防伤人。
技术负责人
交底人
接受交底人
技术交底记录
编号：2017-4
工程名称
、、、
施工单位
、、、
交底部位
屋面保温、炉渣找坡
交底日期
2017年4月1日
交底内容：
1、施工准备：
1.1技术准备：认真熟悉图纸和洽商，把图纸不明确的部位提前解决。办好洽商。屋面已通过有关人员验收合格。按图纸、图集要求做好砂浆的实验配合比。所用材料复试合格。
1.2材料准备：按照图纸和施工规范要求把所用材料运到施工现场。
3.1放线：放线员按照图纸（或洽商）尺寸及屋顶的雨水口位置和屋面宽度按照2%的坡度进行放坡每个雨水口为一个单元，两个雨水口的中间位置作为屋脊，按着最薄处厚度不小于30MM+保温厚度进行找坡放线。
3.2安装保温板：
先把基层整个顶板满铺，（不要因为找坡而局部不铺装保温板）铺装完毕后报有关人员验收，验收合格后进行下道工序施工。
3.6找平层施工：找平层厚度40mm细石混凝土，按照前边炉渣找坡层的施工方法，进行打点充筋从最高处向雨水口找2%坡，做出分隔缝然后用找平砂浆找平，抹光压实。24小时内洒水养护。
5.质量要求
5.1主控项目
5.1.1材料的品种规格强度等等级符合设计要求，检查出厂合格证、试验报告、应，符合设计要求。
5.2.2保温板应质量验收合格，复检合格，有质量证明文件。
注：本记录一式两份，一份交接受交底人，一份存档。
5.2一般项目：
5.2.1屋面保温层应铺装平整、严密、满铺雨水口处也要满铺。
5.2.2炉渣找坡坡度应正确，分隔缝横平竖直，女儿墙内侧也应通长留置分隔缝。
5.2.3透气孔透气管应畅通无阻，施工炉渣或找平层时注意不要堵塞透气孔。
6.成品保护措施：
6.1透气管道要保持畅通，禁止用残灰阻塞管道。
6.2分隔缝模板在施工时注意加强保护。严禁磕碰或撞击造成变形。
1.2.保温层：120厚EPS聚苯板；找坡层：炉渣。
1.2.2水泥；砂、等。按要求作材料试验检测合格。
1.2.3分隔缝模板
1.2.4准备好所用的工具：放线工具、支模工具、运输材料工具、脚手架工具等。
2.作业条件：作业面已清理干净，落水口已安装完成，所有材料已准备齐全，已进行具体的技术交底。
3.3.施工工艺：找坡放线安装保温板找坡打点充筋安装分隔缝模板浇炉渣找坡层预埋通气孔导管→安装分隔缝→抹找平层（浇筑40mm细石混凝土）养护
3.3打点充筋：按照放坡线的高度进行打点充筋做出灰饼向雨水口找2%坡灰饼间距2米一个。然后按分隔缝图进行支模板，分隔缝宽度40mm，间距不大于6米，纵横交错横平竖直，完成后经过检查验收合格。
3.4浇筑炉渣找坡层：炉渣完成后进行铺摊拍实，按照充好的灰饼找标高，面层按坡度找平整拍实 。
3.5安装透气管：按照施工规范要求在保温板上皮横纵安装透气管道及透气管立管，水平透气管道的间距不大于六米网状布置，在通气管道的十字节点或丁字节点安装立管水平透气管透气管材质为Ø15的PVC管在管上打不规则的Ø6.5透气孔，间距不大于200mm接头用PVC胶粘接，节点处用Ø20的铁管插接，铁管与Ø25的铁管进行焊接立管与水平铁管通透。排气孔安装完毕进行隐检验收。合格后用炉渣把分隔缝填满。
