摘要机械手因其较高灵活性和通用性，在生活、制造等各个领域中都扮演着极其重要的角色。
它可以搬运货物，分拣物品，并能够在在有害环境下操作以保护人身安全，代替人的繁重劳动，因此被广泛应用于机械制造、轻工以及需求物品搬运等各种场所。
本次设计的研究方向是五自由度关节型机器人的结构设计及其仿真分析，在确定了设计方案以后，就开始查阅机器人的相关资料，以便以后的设计能顺利进行。
然后就是对机械手的几大部分进行了相关计算，确定了相关数据以后，二维的CAD、CAXA随即开了运行，而后就是到PRO/E的三维实体设计，机械手的各部分的实体模型也随之而出。
最后进行的便是ADAMS的仿真，将需要的数据输入以后，机械手便可以根据要求运动，同时截取了一些重要的线性图，提高了本次设计的机械手的可行性、科学性。
关键词：机械手；结构；计算；数据；AbstractBecause of its high flexible manipulators and universality, in life, in various fields such as plays a very important role. It can carry goods, articles, and can be sorted in harmful environment to protect personal safety operation, instead of heavy labor, therefore, are widely used in machinery manufacturing, light industry and the demand for handling items.This design research direction is five dof joints of the robot structure design and simulation analysis, in determining the design plan later, began to refer to the related information, so as to make robots after design can be carried out smoothly. Then a few most of manipulator is carried on the related calculation, determine the relevant data later, two-dimensional CAD, CAXA immediately opened run, and then is to PRO/E, the three-dimensional design of the manipulator each part of entity model also subsequently and out. Finally the simulation is conducted, will need to ADAMS after the data input according to requirements, manipulator can exercise, meanwhile intercepting the some important linear figure, improve the design of the manipulator of practical, scientificKeywords：Manipulator, formation，Calculation; data目录摘要 (I)Abstract .................................................... I I 第一章绪论 (1)机器人的概念 (1)我国机器人研究现状 (1)工业机器人概述 (2)工业机器人研究的现状与意义 (3)论文研究的主要内容 (3)第2章五自由度机器人方案的设计 (4)机器人机械设计的特点 (5)与机器人有关的概念 (5)设计方案 (6) (6) (6) (7) (8)第3章五自由度机器人的结构设计 (10)手爪结构设计 (10) (10) (10) (11) (12) (12) (13)腕部回转关节的设计 (13)腕部俯仰关节的设计 (13)腕部材料的选择 (14)大臂和小臂结构设计 (14) (14)大臂的结构设计 (14) (15) (15) (16) (16)轴承的选择 (16)第4章五自由度机器人的三维造型 (17) (17)/E的主要功能 (17)主要特征 (19) (20)手爪的实体模型 (21)手腕的实体模型 (22)大臂与小臂实体模型建立 (23)底座的实体模型 (26)...................................................... 错误!未定义书签。
![关节型工业机械手的结构设计毕业设计说明书[管理资料]](https://img.taocdn.com/s1/m/330f9ed0bcd126fff6050b77.png)
毕业论文题目关节型工业机械手的结构设计学院机械工程学院专业机械工程及自动化班级机自0917班学生学号20090421170指导教师二〇一三年六月三日摘要关于该关节型工业机械手的具体研究方法。
本次设计工作首先对实体安川机器人进行了细致的研究，了解了其内部的具体结构，安川机器人的结构可分为六个轴系，然后根据六个轴系对其内部结构进行分解，以便了解各个零件之间的配合，这样就对安川机器人有了大体的了解。
下面就进行尺寸的测量，尺寸的测量只需要测量一下大体的外观尺寸，而内部尺寸可根据零件的配合进行合理的设计。
然后，进行计算（包括电机功率的计算，轴的设计，齿轮的参数计算），接着可依据相关资料，选取恰当的电机。
最后，可根据实体与之前所掌握的知识对机械手的结构进行设计分析。
关键词:伺服电机、机械手抓、移动旋转。
ABSTRACTHere is about the research method of the industrial manipulator joints. The design work on the real first AnChuan robot has carried on the detailed research, understand the internal structure of concrete, AnChuan robot structure can be divided into six axis, and then according to the six axis of its internal structure decomposition, in order to understand the cooperation between the various parts of the, thus for AnChuan robot have roughly understanding. Below is the size of the measurement, the size of the measurement only need to measure the general appearance of the size, and the internal dimension can be reasonable according to the parts of the design. Then, computing (including motor power calculation, the design of the shaft, the gear parameter calculation), then can according to relevant data, select the appropriate machine. Finally, according to the entity and prior knowledge on the structure of the manipulator design analysis.Keywords:servo motor rotate, manipulator grabbing and moving.目录摘要 (I)ABSTRACT (II)1 前言 (1)机械手国内外发展现状 (1)多关节型工业机械手概述 (2)机械手组成与分类 (3) (3) (3)2机械手的设计方案 (4) (5)机械手设计方案 (5)方案特点 (6)电机的选型 (7)初步估算机械手的质量 (7) (8)计算电机功率 (10)锥齿轮设计 (10)齿轮精度、材料 (10)按齿面接触疲劳强度设计 (10)按齿根弯曲强度设计 (12)锥齿轮参数计算 (12)同步带轮的设计 (13)同步齿形带传动计算 (13)带轮几何尺寸的计算 (14)减速器的设计 (16)减速器减速比的计算 (16)减速器输出轴径的计算 (16)4 机械手各结构设计 (17)手爪结构的设计 (17)手爪的设计要求 (17)手爪的分类 (18)手部结构形式的确定 (18)手腕结构的设计 (18)手腕的设计要求 (18)手腕结构形式的确定 (19)手臂结构的设计 (19)手臂的设计要求 (19)手臂结构 (19)小臂结构形式的确定 (20)小臂后箱体的结构设计 (20)连接杆件的设计 (21)5 关键轴的校核 (21)腕部输入轴的结构 (21)轴的校核 (22)6 结论 (24)参考文献 (25)致谢 (26)1前言机械手国内外发展现状1962年，美国机械铸造公司试制成一台数控试教机械手。
k定义:腕跚是臂跚和手部的连接件，起支承手跚相改变手部姿态的作用。
2、手U的自由度：■为了便手貉能处于空ranfn向，要求腕册能实现对空间三个坐林轴X、Y、Z的废转运动。
迪便是腕笳运动的三个自由度，分别称为制转R(Roll)、ffin P ( Pitch ) 和19 转Y(Yaw)o■并不是所有的手腕邵必须具笛三f自由度，而是根据实际便用的工作性能要求来确定。
手腕的PDWI 手腕的回转3、手H的披廿要*■结构紧凑、虫量轻；■朋作灵活、平稳，定EH青度高；■强8L啊度高；■与臂册及手部的连接81位的合理连接结构，传感器和驱动装置的合理布局及安装等。
4、手H的分类(门二自由度手H：可以由一个R关节相一fB关节联合构成BR关节实现，或由两个B关节组成BB关节实现, 但不能由两个RR关节构戒二自由度手腕，因为两个R关节的功能是車复的，实际上只起到单自由度的作用。
翻转（c）RR手腕（属于单自由厦）（2 ）三自由度手Rh有R £节和B关节的组合构成的三自由度手腕可以有多种型氏，实观甜转、備仰和備转血能。
BBR手腕BRR手腕5. 按手ji的烟动方式分：■直接駆动手Ji：■驰动澹宜接芸在手腕上。
逹种直接驱动手腕的关址是能否设岀尺寸小、車量轻而驱动扭拒夫、驰动性能好的驱动电机或液压马达。
■传动手阖：■有时为了保证貝有足昭大的驰朋力，驱动装置Q不能做得足够小，冋时也为了廠轻手腕的車量，采用远卽离的驱动方式，可以实现三个自由度的运动。
220-偏钱浪压肓接駆动BBR手腕图例远即离传动手腕图例6、典里结构（D g动浪压H 压缸）：■结枳■由缸体、用板、叶片、花邃套等壬要跚件构戒。
貝中叶片7固定在转子上，用花键将转子与驱朋轴连接，用螺栓2將隔极与H体连接。
■工作原理：■在密封的iltt,用板与活动时片之同围应两个油腔，当油亂中的无杆腔和有杆腔。
液压力作用在Siinf片的端面上，对传动轴中心严生力矩使被驱动(2) 单自由SBftg 动手H ：■ 结构箝点：■机器人手部的合是由汽紙驱动的,而手腕的回转运动则由回转液圧幻实现。
详解机器人手腕结构图————————————————————————————————作者：————————————————————————————————日期：【详解】机器人手腕结构图机器人手腕是连接末端操作器和手臂的部件,它的作用是调节或改变工件的方位, 因而它具有独立的自由度,以使机器人末端操作器适应复杂的动作要求。
工业机器人一般需要6个自由度才能使手部达到目标位置并处于期望的姿态。
为了使手部能处于空间任意方向, 要求腕部能实现对空间三个坐标轴x、y、z的转动，即具有翻转、俯仰和偏转三个自由度,如图2．3１所示。
通常也把手腕的翻转叫做Roｌl,用R表示;把手腕的俯仰叫做Pｉtch，用Ｐ表示; 把手腕的偏转叫Yaｗ,用Y表示。
图2.31 手腕的自由度(a）绕z轴转动; (b)绕y轴转动; (c) 绕ｘ轴转动；（d) 绕x、y、ｚ轴转动手腕的分类１．按自由度数目来分手腕按自由度数目来分, 可分为单自由度手腕、2自由度手腕和3自由度手腕。
(1）单自由度手腕,如图2.32所示。
图（ａ)是一种翻转(Rｏll)关节, 它把手臂纵轴线和手腕关节轴线构成共轴形式。
这种R关节旋转角度大, 可达到3６0°以上。
图(b)、(c）是一种折曲（Benｄ)关节(简称B关节), 关节轴线与前后两个连接件的轴线相垂直。
这种B关节因为受到结构上的干涉, 旋转角度小,大大限制了方向角。
图(d)所示为移动关节。
图2.3２单自由度手腕（a) R手腕；(ｂ) B手腕;(c）Ｙ手腕；(d) T手腕(2) ２自由度手腕,如图2．3３所示。
２自由度手腕可以由一个R关节和一个B关节组成ＢR手腕（见图２.3３(a))，也可以由两个B关节组成BB手腕(见图2.33(b））。
但是,不能由两个Ｒ关节组成RR手腕，因为两个R共轴线,所以退化了一个自由度, 实际只构成了单自由度手腕,见图2.33(ｃ)。
图2.33 二自由度手腕(ａ) BR手腕; (b) ＢＢ手腕; (c) ＲＲ手腕(3)3自由度手腕，如图2.34所示。
机电学院毕业设计指导书课题名称关节型机器人结构设计及仿真分析教学系、部、室机械设计系专业机械设计制造及其自动化指导教师一、毕业设计题目题目名称：关节型机器人结构设计及仿真分析机器人技术是近40多年来迅速发展起来的一门综合性学科，它综合了机械学、电子学、计算机科学、自动控制工程、人工智能、仿生学等多个学科的最新研究成果，代表了机电一体化的最高成就，是当今世界科学技术发展最活跃的领域之一。
机器人的研究、制造和应用，正受到许多国家的广泛重视，是一个国家科技水平和经济实力的象征。
它能够替代人类不知疲倦地完成枯燥繁重的劳动，降低工人的劳动强度，提高劳动生产率。
它的环境适应能力强，能够在水下、太空、真空、辐射以及剧毒等任何危险环境中工作，使人类的生命安全和健康得到保障。
随着研究的深入，人们不断发现机器人技术的潜力，对它的应用已经逐步渗透到了人们生产和生活的各个领域中。
目前工业生产中应用最广泛的机器人是工业机器人，亦称作工业机械手。
各种不同功能的机械手操作系统其机械、电气和控制结构一般也各不相同，但大多数完整的机械手系统都有4个主要部分：1.机械本体机构2.传感系统3.控制系统4.驱动源。
机械本体机构通常是由手臂、手腕和末端执行器组成。
它们主要是由一系列旋转关节或移动关节相连接的多个机械连杆的集合体，从而形成开式运动链的结构。
一端装在固定的基座上，另一端在手腕上安装手爪、各种夹持机构或专用工具来完成各种工作。
机械手在执行一项任务时，由它的机械结构实现其运动机能，完成规定作业，因此机械结构的布局、类型、传动方法和驱动方式将直接影响机械手的总体性能。
传感系统是将有关机械部件的各种工作状态信息传递给机器人的控制系统，控制系统通过这些信息确定机械部件各部分的正确运行轨迹、速度、位置和外部环境，使机械部件的各部分按预定程序在规定的时间开始和结束动作。
驱动源是使各种机械部件产生运动的装置，主要包括气动、液压和电动三种形式。

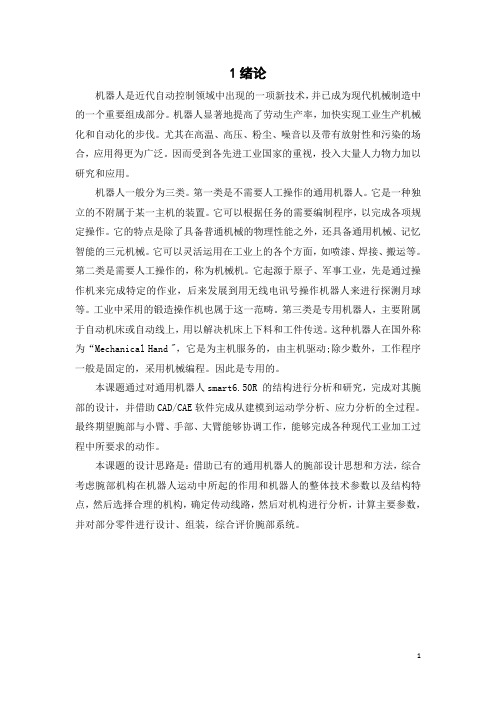

关节型机器人腕部结构结构设计1绪论1.1 选题背景及其意义本题设计的是关节型机器人腕部结构，主要是整体方案设计和手腕的结构设计及控制系统设计，此课题来源于实际生产，对于目前手工电弧焊接效率低，操作环境差，而且对操作员技术熟练成都要求高，因此采用机器人技术，实现焊接生产操作的柔性自动化，提高产品质量与劳动生产力，实现生产过程自动化，改善劳动条件。
题目要求是：动作范围：手腕回转ο150,摆动ο90,旋转ο360。
各轴最大速度要求：s /30ο。
额定载荷kg 5，最大速度s m /3。
2、腕部最大负荷：5kg 。
机器人是近30年发展起来的一种典型的、机电一体化的、独立的自动化生产工具。
在制造工业中，应用工业机器人技术是提高生产过程自动化，改善劳动条件，提高产品质量和生产效率的有效手段之一，也是新技术革命的一个重要内容。
自古以来,人们所设想的机器人一般是一种在外形和功能上均能模拟人类智能的机器。
特别是在20世纪20年代前后,捷克和美国的一些科幻作家创作了一批关于未来机器人与人类共处中可能发生的故事之类的文学作品,更使机器人在人们的思想中成为一种无所不能的“超人”。
在现实生活中,一些民间工匠根据这些文学描绘,也制造出一些仿人或仿生的机器人。
然而在当时的科技条件下,要使机器人具有某种特殊的“智能”而成为“超人”,显然是不可能的。
美国的戴沃尔设想了一种可控制的机械手,他首先突破了对机器人的传统观点,提出机器人并不一定必须像人,但是必须能做一些人的工作。
1954年,他依据这一想法设计制作了世界上第一台机器人实验装置,发表了《适用于重复作业的通用性工业机器人》一文,并获得了美国专利。
戴沃尔将遥控操纵器的关节型连杆机构与数控机床的伺服轴联结在一起,预定的机械手动作一经编程输入后,机械等就可以离开人的辅助而独立运行。
这种机器人也可以接受示教而完成各种简单任务。
示教过程中操作者用手带动机械手依次通过工作任务的各个位置，这些位置序列记录在数字存储器中，任务的执行过程中，机器人的各个关节在伺服驱动下再现出那些位置序列。
1.2 文献综述（国内外研究现状与发展趋势）随着全球能源短缺、环境污染以及温室效应等问题的日益突显。
寻找可持续的能源近年来，工业机器人的应用越来越广泛，种种迹象表明工业自动化时代已经到来，工业机器人极有可能成为下一个迎来爆发式增长的新兴产业。
另一方面，中国工业机器人产业正处于前所未有的机遇期，政策红利、工业转型升级需求释放等机遇叠加，但中国工业机器人产业化发展却不尽如人意，产业化进程发展缓慢。
工业机器人是生产过程中的关键设备，可用于安装、制造、检测、物流等生产环节，并广泛应用于汽车及汽车零部件、电气电子、化工、工程机械、轨道交通、低压电器、电力、IC装备、军工、烟草、金融、医药、冶金及印刷出版等众多行业，应用领域广泛。
产业具备加速发展条件，中国工业机器人的规模、分布、技术、应用是产业加速发展的基础和条件。
总体来看，中国工业机器人产业处于起步期，整体规模较小；受产业发展阶段影响，龙头企业多分布在研发集中的东北地区；技术投入虽逐年增长，但核心技术尚未产业化；人力替代需求旺盛，市场应用前景广阔。
国际工业机器人协会统计资料显示，2008~2012年，我国工业机器人平均每年安装量约15000台，2012年新安装量24800台。
工业机器人产业经过20多年发展，基本实现了从试验、引进到自主开发的转变。
中国目前已基本掌握了机器人操作机的设计制造、控制系统硬件和软件设计技术、运动学和轨迹规划技术，生产了部分机器人关键元器件，开发出喷漆、弧焊、点焊、装配、搬运等机器人。
但我国的工业机器人技术及其工程应用的水平和国外比还有一定的差距，主要体现在：产品可靠性、精确度低于国外产品；机器人应用领域较窄，生产线系统技术与国外比仍有差距；自主创新不足，诸多技术方面停留在仿制层面，关键零部件依赖进口，特别是在高性能交流伺服电机和高精密减速器方面的差距尤为明显；在加工工艺方面，国内厂商的热处理技术较弱，直接影响工业机器人的控制精度。
当前，我国的机器人生产品种规格多、批量小、零部件通用化程度低、供货周期长、成本高，而且质量、可靠性都不稳定。
因此迫切需要解决产业化前期的关键技术，对产品进行全面规划，搞好系列化、通用化、模块化设计，积极推进产业化进程。
目前，工业机器人产业发展处于内外部机遇叠加的重要发展期，工业转型升级推动装备产业发展、人口增长趋势有利于释放市场容量、商业模式创新活跃。
同时，工业机器人产业经过初期的技术积累和产品市场规模的不断扩大，正逐步接近产业化快速发展的临界点。
工业机器人是我国制造业转型升级必不可少的高端装备，是我国“十二五”规划中重点发展的七大战略性新兴产业之一，也是其他新兴产业发展的重要基础。
随着我国产业转型升级的逐步推进，对以工业机器人为代表的智能装备的需求，将呈爆发式增长。
工业机器人产业作为战略性新兴产业，其产业化的快速发展与商业模式的创新密不可分。
工业机器人产业已经具备了基础技术条件，足以支撑产业化的快速发展。
商业模式的建立有利于加快形成工业机器人产业体系，改变原有的产业形态。
在信息技术、互联网技术基础上积累的商业模式创新经验，为工业机器人产业的发展提供了可资借鉴的良好经验。
机器人的应用，是从特种作业领域，逐渐向工业装备领域进行大规模市场拓展的，目前在众多领域已呈爆发式增长。
同时，中国工业机器人面临巨大挑战。
产业发展缺乏战略层面规划，难以适应现阶段产业化加速发展的要求；技术创新能力薄弱，关键零部件仍难以走出实验室实现产业化，缺乏核心竞争力；在国外企业垄断全球市场的格局下，传统模仿跟随的发展路径与加速做大总量的现实需求不匹配。
产业发展政策与产业发展阶段不协调。
众多国家级重大项目涉及机器人领域，各地方政府也在大力投资机器人产业。
但目前工业机器人还没有建立起产业体系，管理缺失，导致产业规划、政策研究、标准体系建设等行业重点工作存在缺位。
2手腕结构的确定手腕是联接手臂和末端执行器的部件，处于机器人操作机的最末端，其功能是在手臂和腰部实现了末端执行器在作业空间的三个坐标位置的基础上，再由手腕来实现末端执行器在作业空间的三个姿态坐标，即实现三个自由度。
如下图所示，三个电机成三角形分布。
图2－1 传动原理图3.基本参数的确定空间结构和手腕结构的确定，那么手腕回转、手腕摆动、和手腕旋转三个姿态的自由度也得到了实现。
表3-2 机器人的主要规格参数4手腕详细设计说明本课题的机器人将采用直流伺服电动机。
因为它具有体积小、转矩大、输出力矩和电流成比例、伺服性能好、反应快速、功率重量比大，稳定性好等优点。
4.1手腕电机的选择4.1.1提腕电机的选择手腕的最大负荷重量kg m 51=，初估腕部的重量kg m 102=，最大运动速度V=3m/s功率W mgV FV p 45031015=⨯⨯===取安全系数为1.2，W p p 5404502.12.1'=⨯== 考虑到传动损失和摩擦，最终的电机功率W p 600＝额。
执行机构的最大转速为 n=286100060=⨯DV πr/min经查表按推荐的传动比合理范围i=408到,电动机转速范围是n=1988到11440r/min选择Z 型并励直流电动机，技术参数如下表4-1 Z 型并励直流电动机技术参数4.1.2摆腕和转腕电机的选择根据设计要求取相同型号的电机，选择Z 型并励直流电动机，型号为Z200/20-400。
4.2传动比的确定4.2.1总传动比的确定转腕传动比的确定由上面算的n=286。
47r/min最后求得总传动比i 总＝'n n ＝47.2862000≈8 取整i 总=8 同理：提腕腕传动比的确定i 总＝'n n ＝1502000≈16摆腕腕的传动比：i 总＝'n n ＝1432000≈144.3传动比的分配a 转腕传动比的分配4,2i 3412==i 低速级高速级传动比为b 提腕传动比的分配4,4i 3412==i 低速级高速级传动比为C 摆腕传动比的分配7,2i 3412==i 低速级高速级传动比为5.齿轮的设计5.1提腕部分齿轮设计A. 第一极圆柱齿轮传动齿轮采用45号钢，锻造毛坯，正火处理后齿面硬度170~190HBS ，齿轮精度等级为7极。
取 。
a. 设计准则按齿面接触疲劳强度设计，再按齿根弯曲疲劳强度校核。
b.按齿面接触疲劳强度设计齿面接触疲劳强度条件的设计表达式312112][u u KT Z Z Z d d H E H t +⎪⎪⎭⎫ ⎝⎛=φσε（4－1） 其中， 8.0=d φ，2=u ，90.0=εZ ，a E MP Z 8.189=，8.1=H Z ，mm N n P T •=⨯=⨯=1166747.28654.01055.91055.9661 选择材料的接触疲劳极根应力为：MPa H 580lim 1=σ MPa H 560lim 2=σ选择材料的接触疲劳极根应力为：MPa F 230lim 1=σ MPa F 210lim 2=σ 应力循环次数N 由下列公式计算可得at n N 1160= （4-2）168300200060⨯⨯⨯⨯=91023.4⨯=则 99121016.221023.4⨯=⨯==u N N 接触疲劳寿命系数1.11=N Z ,02.12=N Z 弯曲疲劳寿命系数121==N N Y Y接触疲劳安全系数1min =H S ，弯曲疲劳安全系数5.1min =F S ,又0.2=ST Y ，试选3.1=t K 。
