柴油发电机组设置原则与机房设计1引言新型建筑人流密集,出于防火、消防安全的需要,对供电可靠性提出了严格的要求。
目前我们一般采用柴油发电机组作为应急电源,因为柴油发电机的容量较大,持续供电时间长,可独立运行,不受电网故障的影响,可靠性较高。
尤其是某些地区常用市电不是很可靠的情况下,把柴油发电机作为备用电源,既能起到应急电源的作用,又能通过低压系统的合理优化,可以让一些较为重要的负荷在市电停电时使用,因此柴油发电机在工程中得到广泛应用。
本文将就高层建筑中柴油发电机组的设置原则、容量选择、型式选择、机房设计等问题提出一些理解和认识。
2 设置原则符合下列条件之一,可选用柴油发电机作为备用电源:(1)保证一级负荷中特别重要的负荷用电。
(2)一级负荷从电力系统中取得第二电源困难或技术经济不合理时。
3 柴油发电机容量的选择现代一般民用建筑中,柴油发电机在火灾时为消防负荷,平时为重要负荷提供备用电源。
柴油发电机的容量应首先要满足稳定计算负荷需要,包括消防负荷和保证负荷两部分。
作为消防负荷,通常是作为消防用电设备的备用电源,一旦市电停电,即刻联锁开启发电机组。
遇到非消防紧急状态下的一般停电时,生活泵、客梯、酒店厨房动力、星级客房照明等负荷(称为保证负荷)亦需后备电源的供应。
如果设计发电机组仅仅负担应急照明等消防负荷,对保证负荷无法顾及,则必将造成机组空置、资源浪费。
为此,进行低压配电系统设计时,在满足消防负荷需要的前提下,可考虑停电而非火灾时,发电机对保证负荷的供电。
一种做法是将保证负荷集中接到发电机应急母线段上,火灾时,由火灾确认信号将保证负荷(客梯除外)的总开关分励脱扣。
总之,应分别计算消防负荷和保证负荷。
在确定发电机组容量时,应首先满足消防负荷的要求,再根据建设方的要求接入相应的保证负荷。
柴油发电机组的容量大小,除要满足上述稳定计算负荷需要外,还必须进行电动机启动时的电压降校验,即启动任一电动机时,其端子允许电压降应在规定范围之内。
柴油发电机房-建筑防火与消防设施要求!柴油发电机是建筑内的备用电源,柴油发电机房需要具有较高的防火性能,使之能在应急情况下保证发电。
同时,柴油发电机本身及其储油设施也具有一定的火灾危险性,应将柴油发电机房与其他部位进行良好的防火分隔,还要设置必要的灭火和报警设施。
1 宜布置在首层或地下一、二层。
2 不应布置在人员密集场所的上一层、下一层或贴邻。
3 应采用耐火极限不低于2.00h的防火隔墙和1.50h的不燃性楼板与其他部位分隔,门应采用甲级防火门。
4 机房内设置储油间时,其总储存量不应大于1m³,储油间应采用耐火极限不低于3.00h 的防火隔墙与发电机间分隔;确需在防火隔墙上开门时,应设置甲级防火门。
5 应设置火灾报警装置。
6 应设置与柴油发电机容量和建筑规模相适应的灭火设施,当建筑内其他部位设置自动喷水灭火系统时,机房内应设置自动喷水灭火系统。
二、除住宅建筑外,木结构建筑内发电机间、配电间、锅炉间的设置及其防火要求,应符三、设置在木结构住宅建筑内的机动车库、发电机间、配电间、锅炉间,应采用耐火极限不低于2.00h的防火隔墙和1.00h的不燃性楼板与其他部位分隔,不宜开设与室内相通的门、窗、洞口,确需开设时,可开设一樘不直通卧室的单扇乙级防火门。
机动车库的建筑面积不宜1 在进入建筑物前和设备间内的管道上均应设置自动和手动切断阀;2 储油间的油箱应密闭且应设置通向室外的通气管,通气管应设置带阻火器的呼吸阀,油箱的下部应设置防止油品流散的设施;注:国产16种规格的柴油闪点大多数为60℃~90℃(其中仅“-35#”柴油为50℃)1 当总容量不大于15m³,且直埋于建筑附近、面向油罐一面4.0 m范围内的建筑外墙为防火墙时,储罐与建筑的防火间距不限;2 当总容量大于15m³时,储罐的布置应符合本规范第4.2节的规定;3 当设置中间罐时,中间罐的容量不应大于1m³,并应设置在一、二级耐火等级的单独房间内,房间门应采用甲级防火门。
柴油发电机组行业应用案例
柴油发电机组是一种常见的发电设备,主要应用于各种场所的备用或主要电源。
以下是几个柴油发电机组行业应用案例:
1. 工地电源:柴油发电机组在建筑工地和其他工业场所中广泛应用。
这些发电机组可以提供临时电力,以支持各种建筑设备和工具的使用。
柴油发电机组不仅可以为工地提供可靠的电力,还可以在断电时为工作人员提供紧急备用电源。
2. 农业:柴油发电机组也可以在农业生产中使用。
例如,在远离城市的农场中,有时缺乏稳定的电力供应。
柴油发电机组可以解决这个问题,提供可靠的电力,以支持农业生产。
3. 医疗设施:医院和其他医疗设施需要稳定的电力,以确保设备运行正常,并为病人提供必要的医疗服务。
柴油发电机组可以作为备用电源,在电力中断时自动启动,以保持医疗设施的正常运行。
4. 船舶:柴油发电机组还可以在船舶上使用。
船只需要电力来驱动各种设备,如引擎、照明和通讯设备。
柴油发电机组可以提供这些能源,以保持船只在海上行驶时的正常运行。
总的来说,柴油发电机组在许多行业中都有广泛的应用,提供可靠的电力供应。
随着技术的不断更新,柴油发电机组的性能越来越出色,成为许多场所必不可少的电力设备。
- 1 -。
浅谈方案阶段超高层建筑柴油发电机的容量选择摘要:在超高层建筑的电气设计中,选用柴油发电机组作为大楼的备用电源无疑是当今电气设计的主流。
本文结合工程实例,对柴油发电机组的容量进行探讨,分别计算消防负荷和保障负荷,确定柴油发电机组的容量并进行校核。
关键词:超高层建筑;柴油发电机;消防负荷;保障负荷容量确定柴油发电机组设置的必要性在民用建筑中,电力负荷进行了相关的规定,“一级负荷应由两个电源供电,一路电源发生故障时,另一路电源不应同时受到损坏”;“一级负荷中特别重要的负荷,除了由两个电源供电以外,还应增设应急电源,并严禁将其他负荷接入应急供电系统”。
近年来供电系统的运行实践证明,从电力网引接两回路电源加备用自投的供电方式,不能满足一级负荷以及一级负荷中特别重要的负荷对供电的可靠性和连续性的要求。
柴油发电机组容量分析1.1负荷的确定对于高层或者超高层建筑,通常会把以下3种负荷纳入柴油电机组的配电系统:1)一级负荷中的特别重要负荷。
民规的附录A中列出了建筑物中存在的一级负荷中的重要负荷。
2)一级负荷中的消防负荷:主要包括在火灾状态下,与消防灭火有关的设备的用电。
3)重要负荷:也称保障负荷,这往往根据不同项目的特殊需要来定。
1.2柴油发电机组容量的计算发电机容量计算如下:Pe=(K*Kx*Pn)/η (1)1.3柴油发电机容量的校验按照消防负荷和保障负荷计算的的较大值来确定柴油发电机的容量仅为稳定负荷的计算,为保证容量的准确性,还应按照尖峰负荷计算及按柴油发电机母线允许压降计算来校验柴油发电机容量。
简化计算公式如下:Pe≥K*P1+P (2)工程实例分析本项目位于北京朝阳区光华路CBD核心区地块,西侧毗邻CBD中央绿地,地理位置优越,交通便利。
项目定义为超高层综合体(办公,商业,餐饮,会议等)建筑。
建筑塔楼总高55层,269.00米,功能定位为金融总部办公和出租办公为主;裙房四层,地下室五层,主要设有银行网点、餐饮、会议、康体、商业、多功能厅、会所等服务功能,以及地下停车、机电设备和后勤设施。
民用建筑地下室柴油发电机房设计要点与难点摘要:随着我国城市化进程的不断发展,民用建筑的规模以及高度与日俱增。
大型公共建筑以及超高层的民用建筑用电负荷的需求逐渐攀升,为了让供电期间的可靠性得到有效保证,就需要在地下室设置柴油发电机房来实现双重供电保障。
本文主要针对民用建筑地下室中的柴油发电机房,在设计中的要点以及难点进行分析,然后基于此,提出了一系列设计措施,以供参考。
关键词:民用建筑;地下室;柴油发电机房;设计前言:现阶段,在一些大型建筑中为了让应急供电、消防负荷等得到有效保证,业主通常情况下都要求建筑内部配备应急电源。
目前在民用建筑中,大多数都是自备柴油发电机当作紧急供电能源,而柴油发电机房通常情况下,都是在民用建筑的地下室中进行布设。
所以,针对柴油发电机房在民用建筑地下室设计中的要点以及难点进行分析,不仅能够提升民用建筑应急供电需求的保障能力,也能够推动我国电力事业实现更好的发展。
1 选择柴油发电机房的位置1.1 首层亦或是地下1、2层民用建筑的地下室如果是三层或者超过三层时,处于数据中心的柴油发电机房,不可以设置在地下室的最底层位置,比如地下室只有一层,就不应该设置在此层;如果地下室一共有两层,则不应该设置在地下室的第2层,另外柴油发电机房位置在具体确定时,要符合当地供电公司在空间层面提出的有关需求。
1.2 远离人员密集场所民用建筑中柴油发电机房在设置时严格注意,不可以设置在人员密集场所的临近、下一层、上一层,这项内容属于强制性条款,机房设置区域在地下室的一层时,需要着重对地下首层建筑的功能,以及上层建筑人员是否密集进行核查,首先还要避开业务用房、主要通道等,经常有人流出入的场所,最好的设置位置是在设备用房的下方。
1.3 临近民用建筑外墙柴油发电机房在设置时,最好是依靠建筑的外墙来布置,由此机房的排烟井、排风井、进风井就可以直接通向室外,此处需要注意进风口、排风口不可以设置在同一侧。
由于此项要求,所以对于柴油发电机房在位置选取时条件比较严苛,民用建筑外墙通常意义上是指地上建筑的外墙,并不是地下室的外墙,主要是为了更好的满足排风井、进风井在布设时的所有需求。

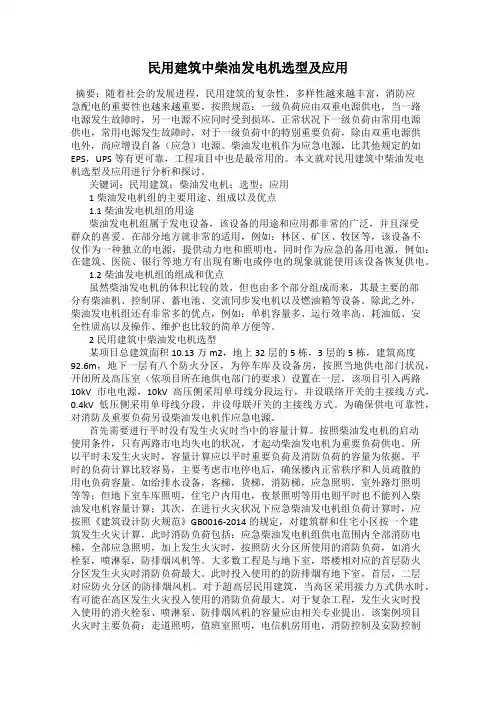

民用建筑中柴油发电机选型及应用摘要:随着社会的发展进程,民用建筑的复杂性,多样性越来越丰富,消防应急配电的重要性也越来越重要,按照规范:一级负荷应由双重电源供电,当一路电源发生故障时,另一电源不应同时受到损坏。
正常状况下一级负荷由常用电源供电,常用电源发生故障时,对于一级负荷中的特别重要负荷,除由双重电源供电外,尚应增设自备(应急)电源。
柴油发电机作为应急电源,比其他规定的如EPS,UPS等有更可靠,工程项目中也是最常用的。
本文就对民用建筑中柴油发电机选型及应用进行分析和探讨。
关键词:民用建筑;柴油发电机;选型;应用1柴油发电机组的主要用途、组成以及优点1.1柴油发电机组的用途柴油发电机组属于发电设备,该设备的用途和应用都非常的广泛,并且深受群众的喜爱。
在部分地方就非常的适用,例如:林区、矿区、牧区等,该设备不仅作为一种独立的电源,提供动力电和照明电,同时作为应急的备用电源,例如:在建筑、医院、银行等地方有出现有断电或停电的现象就能使用该设备恢复供电。
1.2柴油发电机组的组成和优点虽然柴油发电机的体积比较的效,但也由多个部分组成而来,其最主要的部分有柴油机、控制屏、蓄电池、交流同步发电机以及燃油箱等设备。
除此之外,柴油发电机组还有非常多的优点,例如:单机容量多、运行效率高、耗油低、安全性质高以及操作、维护也比较的简单方便等。
2民用建筑中柴油发电机选型某项目总建筑面积10.13万m2,地上32层的5栋,3层的5栋,建筑高度92.6m,地下一层有八个防火分区,为停车库及设备房,按照当地供电部门状况,开闭所及高压室(依项目所在地供电部门的要求)设置在一层,该项目引入两路10kV市电电源,10kV高压侧采用单母线分段运行,并设联络开关的主接线方式,0.4kV低压侧采用单母线分段,并设母联开关的主接线方式。
为确保供电可靠性,对消防及重要负荷另设柴油发电机作应急电源。
首先需要进行平时没有发生火灾时当中的容量计算。
深圳城建大厦柴油发电机方案设摘要:本文通过对深圳城建大厦项目在方案设计阶段柴油发电机组的容量计算选取、机房位置选定,发电机组接入方案的对比分析等内容的总结,对超高层建筑在方案设计阶段柴油发电机组的设计进行了探讨。
关键词:超高层建筑;柴油发电机组;接入方案;方案设计;线缆电压降引言随着国内经济的发展,城市人口规模不断扩大,城市建筑用地面积日趋紧张,各地高层建筑、超高层建筑不断涌现,同时超高层建筑与城市的经济发展水平相对应,其高度及数量标志着城市的现代化程度,这些超高层使用功能齐全,相应其供配电系统也比较复杂,可靠性要求更高,其中应急电源的设置与一般的民用项目相比设置要求更加严格。
1.工程概况深圳城建大厦位于深圳市罗湖金融核心区桂圆街道红岭南路东侧、金华街南侧,是一幢以办公为主的超高层城市综合体,在裙房设置公交枢纽站、商业、公共文化活动室等配套服务功能。
总建筑面积163500m2,建筑高度318米,地上68层,地下5层。
本项目属一类高层公共建筑。
图一城建大厦效果图2.负荷等级划分及供电电源本工程为一类高层公共建筑,根据《民用建筑电气设计规范》、《供配电系统设计规范》及《建筑设计防火规范》规定,本工程以下用电负荷为一级负荷:消防设备用电、安防系统用电、计算机系统用电、公共照明、值班照明、客梯、生活水泵、排水泵、航空障碍灯、机械停车设备等。
本工程作为地标性建筑,属于人员密集公共场所,并且《建筑高度大于250米民用建筑防火设计加强性技术要求(试行)》之二十四条规定:消防用电应按一级负荷中特别重要的负荷供电。
应急电源应采用柴油发电机组,柴油发电机组的消防供电回路应采用专用线路连接至专用母线段,连续供电时间不应小于 3.0h。
考虑以上因素,本工程消防设备用电按特别重要负荷设计。
本工程进线电源采用两路10kV电源进线,电源分别沿不同路径引自不同的区域变电站,两个电源不应同时损坏,满足一级负荷供电要求;为满足一级负荷中特别重要负荷的供电要求,还应设置应急电源。
高层民用建筑备用柴油发电机房的设置要求细则随着社会的发展,高层民用建筑小区日益增多,为了保证小区一级设备用电的可靠性,在没有第二路备用高压电源时,小区都需要配置备用的柴油发电机,作为市电停电时的备用电源,柴油发电机配置的重要性不言而喻,下面,本文从以下几个方面探讨柴油机房的相关设置要求:一、建筑规范(GB51348-2019)中要求,自备备用柴油发电机组的机房设计应符合下列规定:1、机房宜布置在建筑的首层、地下室、裙房屋面。
当地下室为三层及以上时,不宜设置在最底层,并靠近变电所设置。
2、机房宜靠建筑外墙布置,应有通风、防潮、机组的排烟、消声和减振等措施并满足环保要求。
3、机房宜设有发电机间、控制室及配电室、储油间、备品备件5、民用建筑内的柴油发电机房,应设置火灾自动报警系统和自动灭火设施。
6、当发电机房设置不能满足周边环境噪声要求时,宜选择自带消声处理装置的发电机组。
二、发电机机组应设置在专用机房内,机房设备的布置应符合下列规定:1 、机房设备布置应符合机组运行工艺要求。
2 、机组布置应符合下列要求:1)机组宜横向布置;2)机房与控制室、配电室贴邻布置时,发电机出线端与电缆沟宜布置在靠控制室、配电室侧;3)机组之间、机组外廊至墙的净距应满足设备运输、就地操作、维护检修或布置附属设备的需要,有关尺寸不宜小于表1.1的规定,如图1.1所示。
表1.1>1.5米>1.0-1.5米>1.5米>1.5米>1.5米图1.1机组布置3、辅助设备宜布置在柴油机侧或靠机房侧墙。
4、不同电压等级的发电机组可设置在同一发电机房内,当机组超过两台时,宜按相同电压等级相对集中设置。
5、机房设计时应采取机组消声及机房隔声综合治理措施,治理后环境噪声应符合现行国家标准《声环境质量标准》GB 3096的相关规定。
6、当不需设控制室时,控制屏和配电屏宜布置在发电机端或发电机侧,其操作维护通道应符合下列规定:1)屏前距发电机端不宜小于2.0m;2)屏前距发电机侧不宜小于1.5m三、储油设施的设置应符合下列规定:1、当燃油来源及运输不便或机房内机组较多、容量较大时,宜在建筑物主体外设置不大于15m3的储油罐;2、机房内应设置储油间,其总储存量不应超过1m3,并应采取相应的防火措施;3、日用燃油箱宜高位布置,出油口宜高于柴油机的高压射油泵;4、卸油泵和供油泵可共用,应装设电动和手动各一台,其容量应按最大卸油量或供油量确定;5、储油设施除应符合本规定外,尚应符合现行国家标准《建筑设计防火规范》GB 50016的相关规定。
民用建筑中柴油发电机组的选择与机房设计摘要:民用建筑中作为应急电源或备用电源,大多数情况下会选择柴油发电机组,这是由柴油发电机组初期投资少、维护简单、运行可靠、而且能长期运行的特点决定的。
本文就高层建筑中柴油发电机组的设置原则、机组选择、机房设计等问题提出一些粗浅的建议。
关键词:柴油发电机;应急电源;备用电源中图分类号:tm762.1文献标识码:a文章编号:1.设置原则在民用建筑供电设计中,首先必须明确什么情况下应设置柴油发电机组,我们先从建筑物的负荷等级谈起。
一级负荷:中断供电将造成人员伤亡、重大影响以及重大经济损失或公共场所秩序严重混乱的负荷。
二级负荷:中断供电将造成较大影响、较大经济损失或公共场所秩序混乱的负荷。
民用建筑中常用重要负荷分级见“民用建筑电气设计规范”(民规)jgj16-2008附录a。
民用建筑中消防用电分级:高层见:“高层民用建筑设计防火规范”(高规)gb50045-95(2005版)中的9.1条。
多层见“建筑设计防火”(低规)gb50016-2006中的第11.1.1条。
地下人防用电分级见“人民防空地下室设计规范”gb50038-2005中的7.2.4条中的表7.2.4.地下车库消防用电机器机械停车设备负荷分级见gb50067-97中的9.0.1条。
消防用电设备,应急照明等应按防火类别确定。
属于一类防火建筑的为一级负荷;二类防火建筑的为二级负荷。
一级负荷应由两个独立电源供电。
二级负荷当条件允许时也宜由两个回路供电,特别是属于消防用电的二级负荷,应按二级负荷的两个回路要求供电。
目前大多数城市高压电源严格的讲,只有一个电网。
大部分建筑物的高压电源来自一个区域变电站,即使来自两个区域变电站,其上级电站还是共站联系在一起,因此一、二级负荷中的部分设备应增设备用柴油发电机组来满足供电要求。
设置柴油发电机组的原则如下:(1)对电网能够提供二个独立电源的高层建筑,按规范已经满足了一、二级负荷的要求,原则上可不设柴油发电机组。
对民用建筑中应急柴油发电机房设计中须注意的问题:包括选址、进、排风口、烟道的设计和应其它专业配合的问题进行了总结。
【关键词】应急柴油发电机组,进、排风口,烟井,基础,储油间,接地随着社会的发展,人民生活水平的提高,在现代民用建筑当中,用电设备的种类和数量越来越多,在这些用电设备当中,不仅有消防泵、喷淋泵等消防设备,还有需要可靠供电的生活泵、电梯等用电设备,为满足这些设备用电的可靠性,当市政电网无法提供两路独立电源时,在设计中采用柴油发电机组作为备用电源的方法被普遍采用。
虽然柴油燃点较高,发生火灾危险性相对较小,但是在民用建筑中是将柴油发电机组设置在建筑物主体内,从理论上来说肯定还是有危险性的,再考虑到机组运行过程中通风、噪音、振动等问题,无疑需要我们全面考虑并采取充分的防范措施,具体作法包括以下几个方面。
1。
发电机房位置的选择和布置:1。
1考虑到发电机房的进风、排风、排烟等情况,根据《民用建筑电气设计规范》的要求,柴油发电机房宜布置在首层,但是,通常大型公共建筑、商业建筑等民用建筑首层属黄金地带,并且首层会给周围环境带来一定的噪音,因此按规范规定,在确有困难时,也可布置在地下室,由于地下室出入不易,自然通风条件不良,给机房设计带来一系列不利因素,设计时要注意好,机房选址时应注意以下几点:1.1。
1不应设在四周无外墙的房间,为热风管道和排烟管道排出室外创造条件;1.1.2 尽量避开建筑物的主入口、正立面等部位,以免排风、排烟对其造成影响;1.1.3 注意噪音对环境的影响;1。
1。
4 不应设在厕所、浴室或其它经常积水场所的正下方和贴邻;1。
1。
5 宜靠近建筑物的变电所,这样便于接线,减少电能的损耗,也便于管理;1.1.6 不应靠近防微振的房间;1.1.7 机房内设储油间。
1。
2 机房的布置1。
2。
1 柴油发电机房应采用耐火极限不低于2。
00小时的隔墙和1.50小时的楼板与其它部位隔开;1.2。
2 机房应有两个出入口,其中一个出口的大小应满足搬运机组的要求,门应采取防火、隔音措施,并应向外开启。
柴油发电机组的用途柴油发电机组是一种将柴油燃料转化为电能的设备,广泛应用于不同领域和场景。
它的用途主要可以分为以下几个方面:1. 应急备用电源柴油发电机组在电力系统中起到了重要的备用电源作用。
在城市电网发生故障或停电时,柴油发电机组可以迅速启动并供应电能,保证关键设备的运行,如医院、银行、电信基站等。
柴油发电机组具有启动速度快、可靠性高的特点,能够在电力中断的情况下提供稳定的电力支持。
2. 建筑工地和工程现场在建筑工地和工程现场,常常需要大量的电力供应。
柴油发电机组因其灵活性和便携性而成为首选。
它可以根据需要随时移动和布置,为工地提供所需的电力。
无论是驱动建筑机械设备,还是为施工现场提供临时照明和供电,柴油发电机组都能够满足需求。
3. 石油、矿山和海上平台在石油、矿山和海上平台等远离城市电网的地方,柴油发电机组是主要的电力供应方式。
这些地方常常存在恶劣的环境条件,如高温、高海拔、潮湿等,而柴油发电机组可以适应这些苛刻的环境要求。
它们能够稳定工作,为生产设备和生活用电提供可靠的电力支持。
4. 农村地区和偏远地区在农村地区和偏远地区,柴油发电机组是常见的电力供应方式。
由于电力网络覆盖不完善或成本较高,很多地方仍然依赖柴油发电机组来满足基本的用电需求。
这些发电机组可以为农村地区提供照明、供暖、水泵和粮食加工等用电服务,改善农民的生活条件。
5. 船舶和船舶行业柴油发电机组在船舶和船舶行业中扮演着重要的角色。
它们不仅可以为船舶提供动力,驱动船舶的推进装置,还可以为船上的设备和系统供电,如船舶的照明、空调、通信等。
柴油发电机组的稳定性和可靠性对于船舶的安全和正常运行至关重要。
柴油发电机组广泛应用于各个领域和场景,其用途包括应急备用电源、建筑工地和工程现场、石油、矿山和海上平台、农村地区和偏远地区,以及船舶和船舶行业等。
它们在保障电力供应方面发挥着重要作用,为各行各业提供可靠的电力支持。
随着技术的不断进步和发展,柴油发电机组的性能和效率将会进一步提升,为社会的发展和进步做出更大的贡献。
民用建筑柴油发电机组的选用及相关要求作者:曹长星来源:《城市建设理论研究》2013年第21期摘要:在民用建筑的电气设计中,大量采用柴油发电机组作为备用或应急电源,但在选择安装时不尽合理,给使用和维护带来后患。
根据多年的安装、使用、维护经验,在此提出自己的一些做法和建议,供同行参考,并请不吝指正。
关键词:柴油发电机组选用安装额定功率备用功率Abstract: In the electrical design of civil buildings, extensive use of diesel generators as a backup or emergency power supply, but in the choice of the installation is unreasonable, to use and maintenance. According to the installation, use, maintenance experience, puts forward some methods and suggestions for reference, and here, please.Keywords: diesel generator; selection; installation; rated power; standby power;中图分类号:TK42 文献标识码:A文章编号:1 柴油发电机组组成及工作原理柴油发电机组由柴油机、发电机、起动及控制装置、日用油箱、底盘等组成。
柴油发电机组属自备电站交流供电设备的一种类型,是一种小型独立的发电设备,以内燃机作动力,驱动同步交流发电机而发电。
2 柴油发电机组的分类根据用途分;常用、备用、应急。
按输出功率分:大型、中型、小型按是否固定分;陆上固定式、移动式3 柴油发电机组的功率额定功率:是指在绝对大气压力为100KPa,环境温度为25℃,空气相对湿度为30%,海拔高度不超过1000m时,能以额定方式连续运行12h的功率,包括超负荷10%运行1小时。
柴油发电机在运行的时候,会产生大量的热能,需要冷却工质对柴油机进行降温处理,冷却工质将柴油机的热量带走,同时从柴油机出来的高温冷却工质也需要一种冷却媒介冷却它。
一般常用的方法有两种:一种柴油机风扇对水箱内高温的冷却水冷却,俗称风冷;另一种是通过水池或冷却塔的水来冷却柴油机内部的冷却水,俗称水冷。
水冷可以有效降低机组噪音,一般在天气炎热的地区,气温较高不利于柴油机的散热,从而造成柴油机高温运行;而水冷则可以有效保证散热量,有利于机组的健康运行。
本项目为深圳某大型实验室集群项目,属于高层科研建筑。
本项目为数据机房(B级)和工艺特级负荷设置2台1500k W/0.4k V和1台800k W/0.4k V柴油发电机组,当市电中断时立即启动,市电恢复后自动切换并延时停机。
由于发电机与2台磁悬浮离心冷水机组不同时使用,即发电机开启时可关闭上述2台冷水机组,因此具备共用冷却塔的技术条件。
且深圳地区属于炎热地区,冬季不结冰,适宜采用开式冷却塔;发电机使用频率较低,专门配置冷却塔或空气冷却器将常年闲置,设备长期不运行也不利于其运行安全,同时增加投资、存在浪费资源的嫌疑。
离心冷水机组与发电机联用开式冷却塔,在时间搭配、共享资源、设备运维等多方面均有明显优点,一举多得。
因此本项目拟采用离心冷水机组与发电机联用开式冷却塔的技术方案,发电机采用水冷式发电机组,冷却水采用板式换热器与机组配套使用。
1柴油发电机设计1.1连机式风冷式柴油发电机设计一般民用建筑采用连机式风冷排热型(即空气冷却型)柴油发电机,室内安装,在运行过程中,机组本体冷却排热系统由风扇直接带走大部分余热,但机组机体、排烟气管道及排烟气消声器还会将大量的余热散入室内。
风冷型柴油机主轴风扇驱动空气冷却散热器,散热器进风直接从室内吸取,排风由风管引至室外,这样,机组本体风冷排热系统同时起到了排除室内热空气的作用,从而减少了柴油发电机室排除室内余热所需的排风量。
柴油发电机允许工作环境温度一般在5~40℃,且环境温度将直接影响柴油发电机的实际发电功率。
发电机组选型1功率类型选择柴油发电机组功率类型按照GB2820和ISO8528,主要有持续功率(COP),主用功率(PRP),限时运行功率(LTP)和紧急备用功率(ESP)四种。
选择哪种功率类型需根据应用要求来进行确定。
根据数据中心的不同等级(uptime有T1、T2、T3、T4四个等级;中国国标有A、B、C三个等级),其对备用电源发电机组的功率类型有不同要求:A、T1、T2 和B、C级数据中心可采用备用功率发电机组;备用功率发电机组总功率应大于或等于数据中心备用电源的总需求量。
B、T3、T4和A级数据中心需采用持续功率(COP)或主用功率(PRP),并明确规定采用主用功率(PRP)时,其总功率必须放大为持续功率(COP)÷0.7。
举例说明:如果一个T3或T4电站总需求量为14000KW,如果我们选择持续功率(COP)发电机组,其总容量需大于或等于14000KW。
如果我们选择主用功率(PRP)发电机组,其总容量需大于或等于20000KW。
确定了数据中心的应用等级就可以确定柴油发电机组的功率类型。
2发电机组总功率确定满足了系统负载的总容量后,在确定柴油发电机组总功率时,我们必须根据不同负载和负载的配置进行进一步计算,以满足整个数据中心负载的需求。
数据中心一般配有IT设备、UPS、空调、冷水机组等。
柴油发电机组总功率确定与所配UPS,和启动马达,电压降和频率降息息相关。
卡特彼勒针对UPS和三相电机有专门的选型软件:根据IT设备容量、UPS配置方式、UPS技术参数(充电率、效率、一步加载负载率、逆变类型等)、马达启动方式、马达所允许电压降和频率降来确定满足电站需求的发电机组总功率。
确定了发电机组功率类型和发电机组总功率,我们根据机房尺寸确定机组数量。
通常情况下,多台发电机组并机运行时我们选用高压发电机组。
至此项目发电机组选型结束:发电机组功率类型,发电机组功率大小,发电机组电压,发电机组数2高压发电机组配套电柜数据中心备用电站高压发电机组通常采用并联模式,并联高压发电机组系统一般应配套以下系统:1并机系统高压机组并机系统根据高低压分离原则分为并机控制系统和并机开关系统(并机控制系统为低压系统,并机开关系统为高压系统)。
0引言相对于输出电压为0.4kV的低压发电机而言,高压发电机的输出电压多为6.3kV、10.5kV、15kV,民用建筑中使用的高压发电机一般指输出电压为10kV的发电机。
高压发电机组在高度超过300m的超高层建筑中已有较多使用,但在建筑高度没有突破低压供电距离极限的建筑或建筑群中,目前使用较多的依然是低压发电机组。
由于低压发电机组在机组容量、回路电流、供电距离等方面都存在局限性,在大型民用建筑群这一类项目中,由高压发电机组构建的集中备电系统的优势越发凸显。
1高低压机组自身性能的差异1.1 体积和重量的差异高压发电机组使用高压发电机,电压等级的提高使得其绝缘要求更高,相应地,发电机部分的体积和重量比低压机组大,故10kV发电机组整体机身的体积和重量比低压机组略大。
外观上除发电机部分略有差别外,并无较大不同。
高低压发电机组体积及重量比对参见表1。
1.2 接地方式的差异两种发电机组的中性点接地方式不同。
380V机组绕组为星形接线,一般低压系统为中性点直接接地系统,故发电机的星形接线中性点设置为可抽出型,在需要使用的时候可直接接地。
10kV系统为小电流接地系统,中性点一般不接地或经过接地电阻接地。
因此,10kv机组与低压机组相比需增加电阻柜、接触器柜等中性点配电设备。
1.3 保护方式的差异高压发电机组一般要求装设电流速断保护、过负荷保护、接地保护等。
当电流速断保护的灵敏性不符合要求时,可装设纵联差动保护。
高压发电机组在运行中发生接地故障时,对人身和设备产生很大的安全隐患,因此需要设置接地故障保护。
发电机中性点通过电阻接地,当发生单相接地故障时,可检测到流经中性点的故障电流,通过继电保护实现跳闸或停机保护。
与低压机组相比,高压发电机组需增加电阻柜、接触器柜等中性点配电设备,必要时还需设置差动保护。
1.4机组控制系统的差异低压机组的机组控制系统一般都可以整合在机身上发电机部分一侧,而高压机组需要考虑信号干扰问题,一般需要独立机组控制箱,与机组分开布置。
发电机的建筑工地用途说明书一、引言在建筑工地中,稳定的电力供应是确保施工顺利进行的关键。
发电机作为一种可靠的临时电力解决方案,被广泛应用于建筑工地。
本文将详细介绍发电机的建筑工地用途,包括其功能、安装、操作和维护等方面的内容,以帮助工地人员更好地了解和利用发电机。
二、发电机的功能1. 临时供电:发电机可以在工地提供临时电力,满足各种设备和机械的电力需求,如照明设施、电动工具、马达等。
2. 保证安全:发电机可以避免工地因电力不足或中断而导致的危险情况,保障工人的人身安全和工地的正常运作。
3. 应急备用:在工地遭遇突发停电或电力故障时,发电机可以迅速启动,提供备用电力,确保工程不中断。
三、发电机的安装1. 选择合适的位置:在安装发电机时,应选择平坦、无水淹和远离易燃物料的位置。
同时,还需要考虑到发动机散热和燃气排放的需求。
2. 保障稳定基础:为了确保发电机的稳定性和安全性,应在安装前进行基础的施工和加固工作。
3. 连接电源设备:将发电机与工地的电力用途或临时配电箱进行正确连接,确保电力供应的可靠性和电源线的安全。
四、发电机的操作1. 正确启动和关闭:按照发电机的使用说明,正确地进行启动和关闭操作,确保发电机的稳定性和寿命。
2. 定期维护: 制定并遵守发电机的维护计划,包括更换机油、清洁空气滤清器、检查电源线等。
保持发电机的高效运转,延长使用寿命。
3. 安全使用: 遵守发电机的安全使用规定,注意发电机周围的防护措施,禁止在发动机运转时加油或维修。
五、发电机的维修与保养1. 定期检查:对发电机进行定期检查,包括外观、机械部件、电气系统等方面,及时发现并解决潜在问题。
2. 维修保养:根据发电机的使用情况,及时进行维修和保养,包括更换零件、润滑部件、清洁等。
维护发电机的性能和可靠性,确保其长期稳定运行。
3. 调试测试:每次维修保养后,应进行发电机的调试测试,以确保其正常运行和安全性。
六、总结发电机在建筑工地中具有临时供电、保证安全和应急备用的重要作用。
高压柴油发电机组在民用建筑中的应用前言伴随着我国经济的发展,大型、高端,超高层民用建筑在全国涌现,对供电可靠性的要求不断提高,越来越多的建筑中需要设置柴油发电机组来满足建筑物可靠性供电需求。
一般建筑的双路10KV高压电源进线可能引自同一变电站开关所,并不能保证严格意义上双路供电的可靠性,从不同变电站引入电源是十分困难且造价高。
引入柴油发电机组相对投入少,效果好且能满足实际需要,因此建筑中设置柴油发电机组做为市电备用或应急电源供电使用;而考虑到设备成本等因素,民用建筑工程中主要采用低压柴油发电机组。
近年来,随着大型、超高层民用建筑的兴建,高压柴油发电机组也由主要应用于治金、机场、数据中心等应急备用电源系统,而开始使用在民用建筑中,如国贸三期,央视新台址等工程均采用高压柴油发电机组做为备用电源系统。
下面结合笔者单位在国贸三期、央视新台址等项目的工程实践,讨论高压柴油发电机组在民用建筑使用中的优点、不足及其应用的可行性。
高压柴油发电机组系统应用的可行性1.高压机组应用的优点序号项目优点1 容量可多台高压机组并联运行。
2 变配电室的位置变配电室一般集中设置,不象低压系统分散设置机房。
3 输送距离可长距离输电。
4 损耗在输配电过程中由于采用高压电缆,线路损耗减小,输配电效率提高,线缆截面相应减小,相关的开关等元器件规格减小,不易发生输送发热问题。
5 成本相比于低压柴发机组,减少了大量的低压电缆及其敷设,变配电室及高压电缆的敷设较集中,路由短,维护成本较低,在大型、超高层建筑中输配线路及元器件的费用降低完全能弥补高压机组设备造价较高的弊端,高压柴油发电机组系统综合造价很有优势。
6 安全性安全性能较高,技术较为成熟。
2.高压柴发系统应用的优点(1)国贸三期工程高压柴发系统简图(2)优点1)高压柴油发电机组可同等电压等级条件下直接接入民用建筑供电系统;对高压设备供电十分简便。
2)简单示例计算如下。
条件:2000kV A高压柴油发电机组;功率因数0.8;频率50Hz;U=10KV。
高压柴油发电机组在民用建筑中的应用
前言
伴随着我国经济的发展,大型、高端,超高层民用建筑在全国涌现,对供电可靠性的要求不断提高,越来越多的建筑中需要设置柴油发电机组来满足建筑物可靠性供电需求。
一般建筑的双路10KV高压电源进线可能引自同一变电站开关所,并不能保证严格意义上双路供电的可靠性,从不同变电站引入电源是十分困难且造价高。
引入柴油发电机组相对投入少,效果好且能满足实际需要,因此建筑中设置柴油发电机组做为市电备用或应急电源供电使用;而考虑到设备成本等因素,民用建筑工程中主要采用低压柴油发电机组。
近年来,随着大型、超高层民用建筑的兴建,高压柴油发电机组也由主要应用于治金、机场、数据中心等应急备用电源系统,而开始使用在民用建筑中,如国贸三期,央视新台址等工程均采用高压柴油发电机组做为备用电源系统。
下面结合笔者单位在国贸三期、央视新台址等项目的工程实践,讨论高压柴油发电机组在民用建筑使用中的优点、不足及其应用的可行性。
高压柴油发电机组系统应用的可行性
1.高压机组应用的优点
序号项目优点
1 容量可多台高压机组并联运行。
2 变配电室的位置变配电室一般集中设置,不象低压系统分散设置机房。
3 输送距离可长距离输电。
4 损耗在输配电过程中由于采用高压电缆,线路损耗减小,输配电效率提高,线缆截面相应减小,相关的开关等元器件规格减小,不易发生输送发热问题。
5 成本相比于低压柴发机组,减少了大量的低压电缆及其敷设,变配电室及高压电缆的敷设较集中,路由短,维护成本较低,在大型、超高层建筑中输配线路及元器件的费用降低完全能弥补高压机组设备造价较高的弊端,高压柴油发
电机组系统综合造价很有优势。
6 安全性安全性能较高,技术较为成熟。
2.高压柴发系统应用的优点
(1)国贸三期工程高压柴发系统简图
(2)优点
1)高压柴油发电机组可同等电压等级条件下直接接入民用建筑供电系统;对高压设备供电十分简便。
2)简单示例计算如下。
条件:2000kV A高压柴油发电机组;功率因数0.8;频率50Hz;U=10KV。
公式:
步骤计算步骤计算
1 代入参数2000*10³/(1.73
2 XX 0.8)
2 计算结果约120A
3 结论选用10KV 截面为的电缆
由功率计算公式可以看出,在相同的功率条件下,高压柴油发电机组系统的输配电电流较小,线路损耗非常小。
3)适合需要远距离输配电的民用建筑。
4)可以有效减少应急备用电源低压配电箱的设置。
5)对节约材料,尤其是大载流量的电缆、母线及其开关等配件的效果明显。
综上所述,在建筑规模足够大的大型、超高层民用建筑中,高压柴油发电机组系统是可以作为应急备用电源使用,而且具有相当的简便性、经济性和可
行性。
高压柴油发电机组系统应用的缺点
1.高压柴发机组应用的不足
序号项目不足
1 操作维护操作相对低压系统复杂,操作使用人员必须具有相应高压操作证才能上岗。
2 系统配置发电机须接入高压配电系统,配置较为复杂,尤其在发电机及输出配电柜方面。
3 技术要求高高压柴发机组常用于工业建筑,在民用建筑中的应用经验相对较少,技术门槛较高。
高压柴油发电机组技术门槛较高,设备费明显高于低压柴发机组等以上的不足,使得高压柴油发电机组应用于一般民用建筑中性价比不高,故一直广泛没有使用。
2.系统应用的不足
高压柴油发电机组系统启动时不能实现自动投切,必须人工手动合闸,手动断开,因此限制了其在有自动启动、自动断开使用要求的情况,如消防系统,不利于高压柴发的广泛推广应用。
高压柴油发电机组在民用建筑中应用的建议
序号内容建议
1 成本综合对比、分析设备初期投资和输配电线路及配件的造价,优化设计,合理配置,提高整个高压柴发供电系统使用的性价比。
2 操作维护配置具有相应高压操作证的操作/维护人员。
3 有自动投入,自动断开要求可与低压柴油发电机组系统配合使用,低压柴发系统负责有自动投入,自动断开要求的负荷供电;高压系统负责其它重要负荷的供电,市电停电时人工判断手动断开,手动投入。
总之,充分发挥高压柴油发电机组的优点,合理有效地弥补高压柴油发电机组供电系统的缺点后,高压柴油发电机组在大型、超高层民用建筑中的是完全可以很好、很有效地得以应用。
高压柴油发电机组的选择
1.柴油发电机容量确定
(1)在方案及初步设计阶段,柴油发电机组的容量可以按全工程总变压器容量的10%~20%进行估算。
(2)施工图设计阶段应根据一级负荷、消防负荷及重要的二级负荷进行计算,并应满足功率最大一台电动机的启动条件。
(3)按其供电范围内的总设备容量计算柴油发电机容量,计算公式如下:
----发电机组的额定功率(kW)
----可靠系数(1.1~1.2)
----需要系数
----总设备容量(kW)
----并联机组不均匀系数,一般0.9,单台取1.0
2. 柴油发电机容量校验
----柴油发电机组的额定功率(kW)
----发电机组供电负荷中最大一台电动机的最小启动倍数
----最大一台电动机额定功率(kW)
----在最大一台电动机启动之前,发电机已带的负荷(kW)3.柴油发电机常用/备用容量
(1)注意计算结果或设计图上的发电机容量是做为备用,还是常用容量。
(2)注意发电机连续使用的时间,一般连续使用24小时的,其负荷不得超过常备容量的80%。
(3)其它注意事项可参考各柴油发电机组制造商提供的产品样本。
4.高压柴油发电机组的选择
序号高压柴油发电机系统构成选用说明备注
1 发动机可选用三菱、卡特、康明斯、MTU等发动机同低压
2 发电机按不同电压等选用。
3 连接方式双轴承发电机联轴器联接。
4 并机控制系统由主控制器、同期装置等,可选用COMAP主控系统、CUMMINS、CAT、MTU并机控制系统以及差动保护
5 高压开关柜一般并机输出开关采用抽出式电动真空断路器、综保系统、直流操作。
6 PT柜PT,CT
高压柴油发电机组系统的配套设施
1.冷却系统:包括风冷却和水冷却两种形式,其中水冷却系统主要由远置散热器、板式换热器,冷却水循环水泵等组成。
2.送风,排烟系统:包括机房送风机,排烟机、排烟管(烟囱),消声器等。
3.油路系统:包括供油泵、回油泵、阀部件、日用油箱、室外油罐以及控制装置等。
高压柴油发电机组系统配套设施的设计计算、选型与低压柴油发电机组没有区别。
部分工程高压柴油发电机组的应用实例及体会
通过上述工程中高压柴油发电机组的安装、调试、运行,高压柴油发电机组在大型、高端、超高层建筑民用建筑得到了成功地应用,技术可行性和经济性价比经受了严格的检验,以下两点应用体验与大家共享:
1.高压柴油发电机组系统应优先选用水冷却方式,相比于风冷却方式,其突出优点是节能、噪音低。
因为水冷却远置散热器的电机功率减少很多,且机组到散热器的冷却水管可几台机组共用,极大地节约管材,减少占地空间。
2.鉴于柴油发电机组需要定期测试及启动,故建议系统尽可能安装假性负载,便于定期测试,并减少对正式供电系统及用户的影响。
七、结束语
相比高压柴油发电机组在数据中心、冶金、民航等领域的大量应用,在民用建筑中的应用明显处于初期发展时期。
通过充分利用高压柴油发电机组的优点,合理弥补其不足之处,采用低压、高压柴油发电机组合理搭配使用,实现工程不间断供电的预定目标,使工程供电系统简化并实现最大价值化。
目前已完工的国贸三期、央视新台址等大型、高端,超高层建筑民用建筑已经成功采用高压柴油发电机做为备用电源,使用效果良好,因此大型、高端、超高层民用建筑的建设促进了高压柴油发电机组在民用建筑中的应用,随着高压柴发应用技术的不断完善改进,相信高压柴油发电机组会在将来被广泛应用于更多的高端民用建筑。
参考资料:
全国民用建筑工程设计技术措施/电气(2009年版)
注:文章内所有公式及图表请以PDF形式查看。
