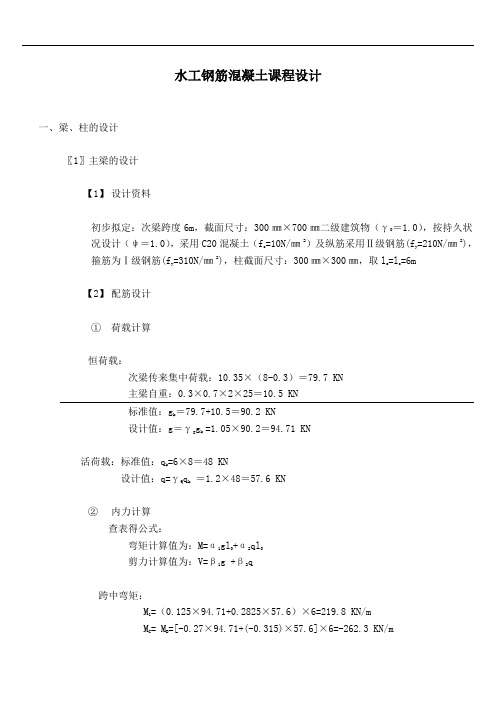

水工钢筋混凝土课程设计一、梁、柱的设计〖1〗主梁的设计【1】设计资料初步拟定：次梁跨度6m，截面尺寸：300㎜×700㎜二级建筑物（γ＝1.0），按持久状况设计（ψ＝1.0），采用C20混凝土（fc =10N/㎜2）及纵筋采用Ⅱ级钢筋(fy=210N/㎜2)，箍筋为Ⅰ级钢筋(fy =310N/㎜2)，柱截面尺寸：300㎜×300㎜，取lo=lc=6m【2】配筋设计①荷载计算恒荷载：次梁传来集中荷载：10.35×（8-0.3）＝79.7 KN主梁自重：0.3×0.7×2×25＝10.5 KN标准值：gk＝79.7+10.5＝90.2 KN设计值：g＝γg gk=1.05×90.2＝94.71 KN活荷载：标准值：qk=6×8＝48 KN设计值：q=γQ qk＝1.2×48＝57.6 KN②内力计算查表得公式：弯矩计算值为：M=α1gl+α2ql剪力计算值为：V=β1g +β2q跨中弯矩：M1=（0.125×94.71+0.2825×57.6）×6=219.8 KN/mM C = MB=[-0.27×94.71+(-0.315)×57.6]×6=-262.3 KN/m支座边缘弯矩：MB ′＝MB-1/2Vα=-[262.3- (94.71+57.6)×0.3]=-216.6 KNm支座边缘截面剪力：VA= 0.73×94.71+0.865×57.6=119 KNVB= -1.27×94.71-0.135×57.6=-128.1 KNVBr= 1×94.71+1.225×57.6=165.27 KN③配筋计算目标--表1 (h0=700-60=640㎜,fc=10N/ mm2,fy=310N/mm2, γd=1.20)（表1）抗剪钢筋：截面尺寸复核：hw =h=640㎜hw640 —=———=2.13<4.0b 3000.25fc bh=0.25×10×300×640=480 KNγdV=1.2×128.1=153.72 KN<480 KN 说明截面尺寸符合要求，1/γd ×Vc=1/1.2×0.07 fcbh=112 KN>γdVγd 4VA＝1.2×119＝142.8 KN>1/γd×Vc支座B处截面要配抗剪钢筋选用双肢箍筋Ф10@200，Asv＝157㎜2ρsv = Asv/bS=0.3%>ρmiN符合要求1/γd ×Vcs＝1/γd（0.07 fcbh+1.25fyAsv/S×h）＝221.9 KN1/γd ×Vcs> γd4VA不必配置弯起钢筋0.25 fc bh＝0.25×10×300×640＝480 KNγd Vbr＝1.2×165.27＝198.32<0.25 fcbh截面尺寸符合要求支座Br处截面要配抗剪钢筋选用双肢箍筋Ф10@200，Asv＝157㎜2ρsv = Asv/bS=0.3%>ρmiN符合要求1/γd ×Vcs＝1/γd（0.07 fcbh+1.25fyAsv/S×h）＝221.9 KN1/γd×Vcs> γdVBr不必配置弯起钢筋ρmiN = Asv/bS 0.12＝Asv/bS用双肢Ф6 Asv＝56.52 得到：S＝157<250取用：Ф6@157〖2〗次梁的设计【1】设计资料初步拟定：次梁跨度8m，截面尺寸：300㎜×600㎜二级建筑物（γ＝1.0），按持久状况设计（ψ＝1.0），采用C20混凝土（fc=10N/㎜2）及纵筋采用Ⅱ级钢筋(fy=210N/㎜2)，箍筋为Ⅰ级钢筋(fy=310N/㎜2)，取lo=lc=8m【2】配筋设计①荷载计算恒荷载：板传来：3.3×2＝6.6 KN/m梁自重：0.3×（0.6-0.1）×25＝3.75 KN/m标准值：gk＝6.6+3.75＝10.35 KN/m设计值：g＝γggk=1.05×10.35=10.87 KN/m活荷载：标准值：qk=3×2＝6 KN/m设计值：q=γQqk＝1.2×6＝7.2 KN/m考虑主梁对板的约束，折算荷载为：g′＝g+q/2=10.87+7.2/2=12.67 KN/mq′=q3/4=5.4 KN/m②内力计算跨中弯矩：M=γ0 ψ1/8（g+q）l2＝1/8×（12.67+5.4）×82=144.56 KNm支座边缘截面剪力设计值：V=γ0 ψ[1/2（g+q）lN]＝1×1×[1/2×(12.67+5.4)×8]=72.28 KN③配筋计算目标--表2 (h=600-45=555㎜,fc=10N/ mm2,fy=210N/mm2, γd=1.20)（表2）截面尺寸复核：hw=h=555㎜hw555—=———=1.85<4.0b 3000.25fcbh=0.25×10×300×555=416.3 KNγdV=1.2×72.28=86.74 KN<41.63 KNVc=0.07 fcbh=0.07×10×300×555=116.6 KN>γdV则不需要进行斜截面抗剪配筋计算，仅按构造要求配置服筋:ρmiN=0.12%假定用双肢Ф6 Asv=56.52 ρsv= Asv/bS=0.12%S= Asv/(ρsv×b)=157则选用Ф6@157〖3〗柱的设计【1】设计资料初步拟定：截面尺寸：300㎜×300㎜，二级建筑物（γ＝1.0），按持久状况设计（ψ＝1.0），采用C20混凝土及Ⅱ级钢筋，柱高8500㎜【2】配筋设计①荷载计算恒荷载：主梁传来集中荷载：90.2×6＝541.2 KN柱自重：0.3×0.3×8.5×25＝19.13 KN标准值：gk＝541.2+19.13＝560.33 KN设计值：g＝γg gk=1.05×560.33=588.35 KN活荷载：标准值：qk=48+644＝72 KN设计值：q=γQ qk＝1.2×72＝86.4 KN②内力计算轴向力设计值：N=γψ（g+q）=588.35+86.4=674.8 KN 柱为一端固定，一端不移动。

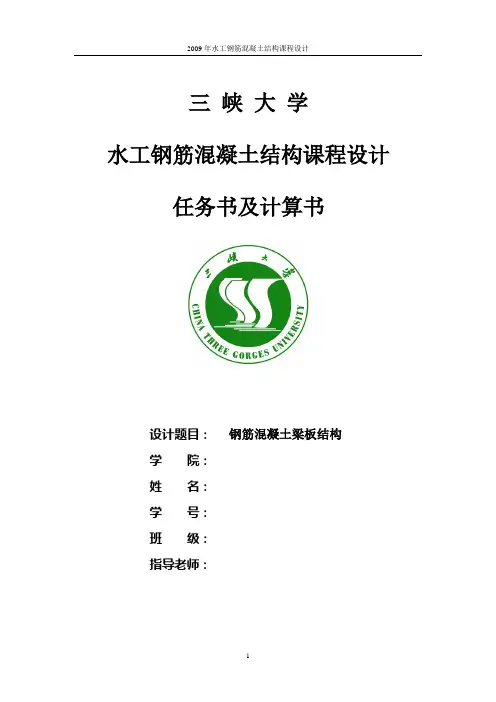

水工钢筋混凝土结构课程设计任务书及计算书设计题目：钢筋混凝土梁板结构学院：姓名：学号：班级：指导老师：目录一、设计任务书3二、板的设计6三、次梁设计9四、主梁设计13五、结论21六、参考文献21一、《水工钢筋混凝土结构学》课程设计任务书（一）、设计课题与目的某建筑钢筋混凝土单向板肋形楼盖设计。
（1）了解单向板肋梁楼盖的荷载传递关系及其计算简图的确定；（2）通过板及次梁的计算，熟练掌握考虑塑性内力重分布的计算方法；（3）通过主梁的计算，熟练掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法；（4）了解并熟悉现浇梁板的有关构造要求；（5）掌握钢筋混凝土结构施工图的表达方式和制图规定，进一步提高制图的基本技能；（二）、主要内容1、设计资料：根据初步设计成果，提出设计资料及数据如下：(1) 楼层平面如任务书附图1所示。
墙体厚度370mm。
楼梯位于该层平面的外部，本设计不予考虑。
楼盖采用整体式单向板肋形结构。
(2）该建筑位于非地震区。
(3) 建筑物安全级别为二级。
(4）结构环境类别一类。
(5）建筑材料等级：混凝土强度等级：梁、板、C20级。
钢筋：板中钢筋、梁中箍筋、构造钢筋I级，梁中受力筋II级。
(6）荷载：钢筋混凝土重力密度为25kN/m3。
楼面活荷载标准值：6kN /m2。
楼面做法：楼面面层用20mm厚水泥砂浆抹面（重力密度为20kN/m3），板底及梁用15mm厚石灰砂浆抹底（重力密度为17kN/m3）(7) 结构平面布置及初估尺寸：板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm；柱的截面尺寸b×h= 400 mm×400 mm。
板厚h＝______mm。
（自己定）次梁：高h＝______mm，宽b＝______mm。
（自己定）主梁：高h＝______mm，宽b＝______mm。
（自己定）(8) 采用的规范：水工混凝土结构设计规范（现在就按课本规定来做），建筑结构荷载规范。
水工钢筋混凝土结构课程设计一、引言水工钢筋混凝土结构是水利工程中常见的结构形式之一，具有优良的抗水性能和承载能力。
课程设计旨在通过对水工钢筋混凝土结构的设计与分析，使学生掌握相关知识和技能，能够合理设计和施工水工钢筋混凝土结构，满足工程要求。
二、设计目标1. 结构安全性•分析设计水工钢筋混凝土结构的承载能力，确保其在使用寿命内不会发生结构破坏等安全问题。
•获取结构关键部位的受力状况，优化结构设计，使其承载能力合理分配。
2. 施工可行性•考虑结构施工时的现实情况，合理选择结构形式和材料，确保施工过程可行，不产生较大的施工难度。
•关注施工中的安全问题，采取相应的措施，减少施工风险。
3. 经济性•综合考虑结构材料、施工工艺等因素，降低工程造价。
•在结构设计中，选择适当的结构形式和尺寸，使结构具备良好的经济性。
三、设计内容1. 结构形式选择•确定水工钢筋混凝土结构的主要承载体系，如梁、柱、墙等。
•根据工程要求和场地条件，选择适当的结构形式，如框架结构、矩形梁柱结构等。
2. 结构材料选择•选择合适的混凝土等级和配合比，确保混凝土强度满足设计要求。
•选择适当的钢筋材料和直径，满足结构的受力要求。
3. 结构设计•根据要求的荷载情况，进行结构设计的计算分析。
•确定结构的布置尺寸和受力状况，通过力学计算获得各构件的截面尺寸。
•绘制结构平面和剖面图，做好结构之间的连接设计。
4. 结构施工图纸绘制•根据结构设计结果，绘制结构的详细施工图纸。
•标注构件尺寸、钢筋布置、施工节点等，确保施工过程顺利进行。
5. 结构施工•按照设计要求进行结构施工，包括混凝土浇筑、钢筋绑扎、模板搭设等工序。
•严格控制施工质量，确保结构施工过程中不出现质量问题。
6. 结构监测与验收•建立结构的长期监测机制，跟踪结构使用过程中的变化和变形。
•依据相关规范和标准，进行结构验收，确保结构的安全可靠性。
四、设计流程1. 确定设计任务和目标•确定水工钢筋混凝土结构的设计任务和目标，明确设计要求。
水工钢筋混凝土结构课程设计水工钢筋混凝土结构课程设计一、课程设计目的和意义水工钢筋混凝土结构是土木工程中的重要分支，它在水利工程、港口工程等方面有广泛的应用。
本课程设计旨在通过理论与实践相结合的方式，让学生掌握水工钢筋混凝土结构的设计方法和施工工艺，提高学生的工程实践能力和综合素质。
二、课程设计内容1.理论部分：介绍水工钢筋混凝土结构的基本原理、设计方法和相关规范要求。
包括钢筋混凝土的材料性能、结构设计方法、受力原理等内容。
2.实践部分：通过案例分析和实验模拟，让学生亲自进行水工钢筋混凝土结构的设计和施工过程。
包括设计风格比较、结构布局优化、土壤力学参数测量和分析、施工工艺控制等环节。
三、课程设计步骤1.学生分组：将学生分为若干个小组，每个小组人数不超过5人。
2.阶段1：理论学习。
学生通过阅读教材和相关文献，掌握水工钢筋混凝土结构的基本原理和设计方法。
3.阶段2：案例分析。
每个小组选择一个水工钢筋混凝土结构案例，通过实地考察和文献调研，分析该案例的设计难点和施工要求。
4.阶段3：设计方案制定。
每个小组根据选定的案例，进行结构设计方案论证，包括荷载计算、结构形式选择、受力分析等。
5.阶段4：施工工艺控制。
每个小组根据自己设计的方案，制定相应的施工工艺流程和质量控制措施。
6.阶段5：实验模拟。
每个小组根据设计方案，进行实验模拟，验证设计的可行性和施工工艺的有效性。
7.阶段6：课程总结。
每个小组撰写课程总结报告，包括设计方案的优缺点分析、实验结果的分析和比较等。
四、课程设计评价方式1.设计报告评价：对每个小组的设计报告进行评分，评价指标包括设计方案的合理性、创新性、可行性等。
2.实验模拟评价：对每个小组的实验模拟结果进行评分，评价指标包括模拟结果的准确性、实验操作的规范性等。
3.学生表现评价：对每个小组的学生在小组讨论、实验操作、报告撰写等方面的表现进行评分，评价指标包括学生的主动性、团队合作能力、学科素养等。

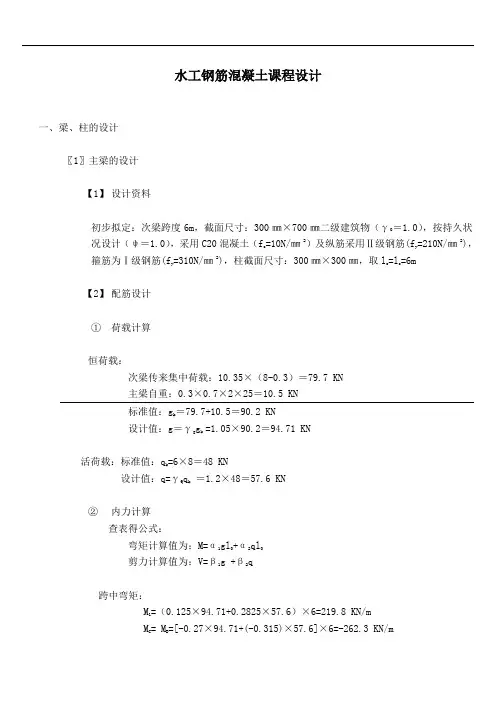

水工钢筋混凝土设计(doc 16页)水工钢筋混凝土课程设计一、梁、柱的设计〖1〗主梁的设计【1】设计资料初步拟定：次梁跨度6m，截面尺寸：300㎜×700㎜二级建筑物（γ＝1.0），按持久状况设计（ψ＝1.0），采用C20混凝土（fc =10N/㎜2）及纵筋采用Ⅱ级钢筋(fy=210N/㎜2)，箍筋为Ⅰ级钢筋(fy =310N/㎜2)，柱截面尺寸：300㎜×300㎜，取lo=lc=6m【2】配筋设计①荷载计算恒荷载：次梁传来集中荷载：10.35×（8-0.3）＝79.7 KN主梁自重：0.3×0.7×2×25＝10.5 KN标准值：gk＝79.7+10.5＝90.2 KN设计值：g＝γg gk=1.05×90.2＝94.71 KN活荷载：标准值：qk=6×8＝48 KN设计值：q=γQ qk＝1.2×48＝57.6 KN②内力计算查表得公式：弯矩计算值为：M=α1gl+α2ql剪力计算值为：V=β1g +β2q跨中弯矩：M1=（0.125×94.71+0.2825×57.6）×6=219.8 KN/mMC = MB=[-0.27×94.71+(-0.315)×57.6]×6=-262.3 KN/m1/γd ×Vcs> γd4VA不必配置弯起钢筋0.25 fc bh＝0.25×10×300×640＝480 KNγd Vbr＝1.2×165.27＝198.32<0.25 fcbh截面尺寸符合要求支座Br处截面要配抗剪钢筋选用双肢箍筋Ф10@200，Asv＝157㎜2ρsv = Asv/bS=0.3%>ρmiN符合要求1/γd ×Vcs＝1/γd（0.07 fcbh+1.25fyAsv/S×h）＝221.9 KN1/γd×Vcs> γdVBr不必配置弯起钢筋ρmiN = Asv/bS 0.12＝Asv/bS用双肢Ф6 Asv＝56.52 得到：S＝157<250取用：Ф6@157〖2〗次梁的设计【1】设计资料初步拟定：次梁跨度8m，截面尺寸：300㎜×600㎜二级建筑物（γ＝1.0），按持久状况设计（ψ＝1.0），采用C20混凝土（fc =10N/㎜2）及纵筋采用Ⅱ级钢筋(fy=210N/㎜2)，箍筋为Ⅰ级钢筋(fy =310N/㎜2)，取lo=lc=8m【2】配筋设计①荷载计算恒荷载：板传来：3.3×2＝6.6 KN/m梁自重：0.3×（0.6-0.1）×25＝3.75 KN/m标准值：gk＝6.6+3.75＝10.35 KN/m设计值：g＝γg gk=1.05×10.35=10.87 KN/m活荷载：标准值：qk=3×2＝6 KN/m设计值：q=γQ qk＝1.2×6＝7.2 KN/m考虑主梁对板的约束，折算荷载为：g′＝g+q/2=10.87+7.2/2=12.67 KN/mq′=q3/4=5.4 KN/m②内力计算跨中弯矩：M=γ0 ψ1/8（g+q）l2＝1/8×（12.67+5.4）×82=144.56 KNm支座边缘截面剪力设计值：V=γ0 ψ[1/2（g+q）lN]＝1×1×[1/2×(12.67+5.4)×8]=72.28 KN③配筋计算目标--表2 (h0=600-45=555㎜,fc=10N/ mm2,fy=210N/mm2, γd=1.20)（表2）截面尺寸复核：hw =h=555㎜hw555—=———=1.85<4.0 b 3000.25fc bh=0.25×10×300×555=416.3 KNγdV=1.2×72.28=86.74 KN<41.63 KNVc =0.07 fcbh=0.07×10×300×555=116.6 KN>γdV则不需要进行斜截面抗剪配筋计算，仅按构造要求配置服筋: ρmiN=0.12%假定用双肢Ф6 Asv =56.52 ρsv= Asv/bS=0.12%S= Asv /(ρsv×b)=157则选用Ф6@157〖3〗柱的设计【1】设计资料初步拟定：截面尺寸：300㎜×300㎜，二级建筑物（γ＝1.0），按持久状况设计（ψ＝1.0），采用C20混凝土及Ⅱ级钢筋，柱高8500㎜【2】配筋设计①荷载计算恒荷载：主梁传来集中荷载：90.2×6＝541.2 KN柱自重：0.3×0.3×8.5×25＝19.13 KN标准值：gk＝541.2+19.13＝560.33 KN设计值：g＝γg gk=1.05×560.33=588.35 KN活荷载：标准值：qk=48+644＝72 KN设计值：q=γQ qk＝1.2×72＝86.4 KN②内力计算轴向力设计值：N=γψ（g+q）=588.35+86.4=674.8 KN 柱为一端固定，一端不移动。
水工钢筋混凝土结构课程设计一、引言水工钢筋混凝土结构是水利工程中常见的一种结构形式，具有承载能力强、耐久性好等优点。
本课程设计旨在通过实际案例，探讨水工钢筋混凝土结构的设计原理、计算方法和施工技术，以提高学生对水工结构的设计和施工能力。
二、设计基本原理1. 水工钢筋混凝土结构的功能：承受水压、抵抗水流冲刷、保护基础和结构稳定。
2. 结构设计的基本原则：确定结构的受力形式、选取适当的结构形式、确定荷载和计算设计参数、进行结构计算和验算。
3. 荷载分析：包括静水压力、水流冲击力、地震力等荷载的计算和分析。
三、结构设计步骤1. 确定结构形式：根据工程需求、场地条件和荷载要求，选择合适的结构形式，如重力坝、溢流堰、水闸等。
2. 确定结构尺寸：根据结构的受力特点和荷载要求，确定结构的尺寸和截面形状。
3. 计算结构荷载：根据实际情况，计算结构所受的静水压力、水流冲击力、地震力等荷载。
4. 进行结构计算：根据结构的力学性能和设计要求，进行结构的受力分析和计算。
5. 设计构造与配筋：确定结构的构造形式和配筋方案，保证结构的安全性和稳定性。
6. 编制施工图纸：根据设计计算结果，编制详细的施工图纸，指导实际施工过程。
四、施工技术要点1. 模板工程：模板的搭设要牢固稳定，保证混凝土浇筑过程中的准确性和质量。
2. 钢筋工程：钢筋的布置要符合设计要求，保证结构的受力性能。
3. 混凝土浇筑工程：控制混凝土的配合比例和浇筑工艺，保证混凝土的均匀性和强度。
4. 防水处理：采取合适的防水措施，防止结构受到水的渗透和侵蚀。
5. 结构验收：对已完成的水工钢筋混凝土结构进行验收，检查结构的质量和安全性。
五、案例分析以水坝工程为例，进行水工钢筋混凝土结构的设计和施工。
根据工程要求和场地条件，选择重力坝作为结构形式。
根据设计荷载和地质勘察报告，确定结构尺寸和截面形状。
通过荷载分析和结构计算，确定结构的受力分布和配筋方案。
根据设计结果，编制施工图纸，指导实际施工过程。
水工钢筋混凝土结构学河北工程大学09 水工专007目录一、基本资料三、板的设计1、确定板的计算跨度及计算简图2、荷载计算3、内力计算4、配筋计算5、确定各种构造钢筋6、绘制板的配筋示意图四、次梁的设计1、确定计算跨度及计算简图2、荷载计算3、内力计算4、正截面强度计算5、根据计算结果和构造要求，绘制配筋示意图。
五、主梁的设计1、确定计算跨度及计算简图2、荷载计算3、内力计算楼盖的平面结构布置4、主梁正截面和斜截面承载力计算5、主梁吊筋计算6、正常使用极限状态验算一、基本资料1、荷载 ( 1)、楼面活荷载，单位为 6.5kN/m 2。
(2)、楼面面层：水磨石地面0.65 kN/m 2。
(3)、楼盖自重：钢筋混凝土容重丫=25 kN/m3。
( 4)、平顶粉刷：0.25 kN/m 2。
X 16.2m22、平面尺寸为：29.03、材料及设计参数( 1 )、混凝土：C20 或C25( 2)、钢筋：主梁及次梁纵向受力筋用II 级钢筋，板内及梁内的其他钢筋可以采用I 级。
( 3)、构件安全等级为二级，设计状况去持久状况、环境类别为一类。
( 4)、各种系数的确定丫d=1.2 丫G=1.05丫Q=1.2依据(3)得丫0=1.0 2 =1.0二、楼盖的结构平面布置1、确定主梁跨度7.2m，次梁的跨度为5.4m，板的跨度2.4m,主梁每跨内布置两根次梁。
2、板厚应满足h B > 80mm , (一般取h B在1/40〜1/30之间)。
经计算取h B=100mm3、次梁截面高度应满足hc=l/18~l/12=5400/18~5400/12=(300~450)mm. 。
考虑到楼面活荷载比较大，取h c=450mm。
截面宽度取b c=250mm。
4、主梁的截面高度应满足h z=|/15~l/10=7200/15~7200/10=(521.4~912.5)mm ，取h z=650mm。
截面宽度取为b z=400mm 。
《水工钢筋混凝土结构》课程设计姓名: 苏瑞学号： 2014030008 专业： 14级水利水电建筑工程(士官)《水工钢筋砼》课程设计任务书课程设计题目：钢筋混凝土肋形楼盖设计一、设计资料1、设计条件某水电站副厂房属3级水工建筑物，环境条件类别为一类，厂房按正常运行状况设计，设计状况属持久状况，设计状况系数ψ取1.0。
采用外墙及内柱承重，柱网布置如图1所示，楼盖采用钢筋混凝土现浇整体式肋形结构。
图1 副厂房楼盖结构柱网布置图2、设计参数（1）楼层构造20mm厚水泥砂浆抹面（水泥砂浆容重γ1为20kN/m3）。
钢筋混凝土结构层（钢筋混凝土容重γ3为25kN/m3）。
15mm厚混合砂浆粉底（混合砂浆容重γ2为17kN/m3）。
（2）材料混凝土：楼面活荷载标准值q k≤6kN/m时，采用C20；q k＞6kN/m时，采用C25；钢筋：除主梁和次梁的主筋采用HRB335钢筋外，其余均采用HPB235钢筋。
（3）设计参数×B1及荷载楼面活荷载标准值表1 柱网尺寸L1×B1、柱的截面尺寸b×h = 300mm×400mm，楼面活荷载标准值q k按题号柱网尺寸L1由表1给出，如表2所示。
表2 设计参数自选二、设计内容1、肋型结构梁格布置及构件尺寸拟定根据设计任务书提供的设计资料及表1所填有关设计参数进行结构布置；选定材料并拟定构件截面尺寸，板的结构采用单向板结构。
2、结构内力计算根据结构工作状况及结构特点，确定计算简图，并进行荷载计算；计算结构内力，并根据需要绘制内力包络图。
3、截面设计考虑结构设计的安全、经济、便于施工等因素进行截面设计；合理选择受力钢筋，并按要求配置构造钢筋；绘制主梁内力包络图及抵抗弯矩图。
4、绘制构件施工图绘制楼盖结构平面布置图（1:100～1:200）；绘制板、次梁和主梁模板配筋图，根据需要绘制钢筋材料表或钢筋抽样图。
三、课程设计分组及要求1、设计分组学生根据学号按表1确定自己的设计参数，将设计参数填入表2并独立完成课程设计任务。
《水工钢筋混凝土》课程设计——单向板肋形楼盖设计任务书云南农业大学水利学院钢筋混凝土单向板肋形楼盖课程设计任务书一、设计目的l、了解钢筋混凝土结构设计的一般程序和内容；2、了解单向板肋梁楼盖的荷载传递途径及计算简图；3、熟悉弹性理论的设计方法；4、了解内力包络图及材料图的绘制方法；5、掌握现浇钢筋混凝土结构施工图的表达方式。
二、设计资料l、结构形式某建筑为内框架承重体系的多层砖混结构，采用整体式钢筋混凝土单向板肋梁楼盖，结构平面布置图如图1-1所示。
外墙为370mm厚砖砌体，内框架为400X400mm钢筋混凝土柱。
图示范围内不考虑楼梯间。
2、楼面构造30mm厚水磨石地面(10mm厚面层，20mm厚水泥砂浆打底)，板底有15mm厚石灰砂浆抹灰。
现浇钢筋混凝土楼板。
3、荷载永久荷载：包括梁、楼板及构造层自重。
钢筋混凝土容重为25kN/m3，水泥砂浆容重20 kN/m3，石灰砂浆容重17 kN/m3，水磨石地面容重0.65 kN/m2。
可变荷载：楼面均布活荷载标准值X kN/m2。
（取值见下表）4、材料混凝土：C25钢筋：板 HPB235级梁主筋HRB335级，箍筋HPB235级三、设计内容l、结构布置确定柱网尺寸，布置主次梁，选择构件截面尺寸，绘制楼盖结构平面布置图。
2、梁板的设计1）板的设计按塑性方法计算主梁的内力，进行板的正截面承载力计算，绘制板的配筋图。
2）次梁设计按塑性方法计算主梁的内力，计算次梁的正截面、斜截面承载力，绘制次梁的配筋图。
3）主梁设计按弹性方法计算主梁的内力，绘制主梁的弯矩、剪力包络图，根据包络图计算主梁正截面、斜截面承载力，并绘制主梁的抵抗弯矩图及配筋图。
3、绘制结构施工图绘制楼盖结构平面布置图，板配筋布置图及主梁、次梁配筋详图，主梁的抵抗弯矩图，并作钢筋明细表，最后完成楼盖施工图两张。
四、基本要求：1、完成结构计算书一份。
要求内容完整，书写整齐，计算成果尽量表格化，并装订成册。
水工钢筋混凝土结构课程设计任务书及计算书设计题目：钢筋混凝土梁板结构学院：姓名：学号：班级：指导老师：目录一、设计任务书3二、板的设计6三、次梁设计9四、主梁设计13五、结论21六、参考文献21一、《水工钢筋混凝土结构学》课程设计任务书（一）、设计课题与目的某建筑钢筋混凝土单向板肋形楼盖设计。
（1）了解单向板肋梁楼盖的荷载传递关系及其计算简图的确定；（2）通过板及次梁的计算，熟练掌握考虑塑性内力重分布的计算方法；（3）通过主梁的计算，熟练掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法；（4）了解并熟悉现浇梁板的有关构造要求；（5）掌握钢筋混凝土结构施工图的表达方式和制图规定，进一步提高制图的基本技能；（二）、主要内容1、设计资料：根据初步设计成果，提出设计资料及数据如下：(1) 楼层平面如任务书附图1所示。
墙体厚度370mm。
楼梯位于该层平面的外部，本设计不予考虑。
楼盖采用整体式单向板肋形结构。
(2）该建筑位于非地震区。
(3) 建筑物安全级别为二级。
(4）结构环境类别一类。
(5）建筑材料等级：混凝土强度等级：梁、板、C20级。
钢筋：板中钢筋、梁中箍筋、构造钢筋I级，梁中受力筋II级。
(6）荷载：钢筋混凝土重力密度为25kN/m3。
楼面活荷载标准值：6kN /m2。
楼面做法：楼面面层用20mm厚水泥砂浆抹面（重力密度为20kN/m3），板底及梁用15mm厚石灰砂浆抹底（重力密度为17kN/m3）(7) 结构平面布置及初估尺寸：板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm；柱的截面尺寸b×h= 400 mm×400 mm。
板厚h＝______mm。
（自己定）次梁：高h＝______mm，宽b＝______mm。
（自己定）主梁：高h＝______mm，宽b＝______mm。
（自己定）(8) 采用的规范：水工混凝土结构设计规范（现在就按课本规定来做），建筑结构荷载规范。
2、设计要求（1）板和次梁按考虑塑性内力重分布方法计算内力；主梁按弹性理论计算内力，并绘出弯矩包络图。
（2）梁、板允许挠度、最大裂缝宽度验算从略。
（3）绘制楼盖结构施工图1．楼面结构平面布置图（标注墙、柱定位轴线编号和梁、柱定位尺寸及构件编号）．（比例1：100～1：200）；2．板模板图及配筋平面图（标注板厚、板中钢筋的直径、间距、编号及其定位尺寸）（比例1：100～1：200）；3．次梁模板及配筋图（标注次梁截面尺寸及几何尺寸、钢筋的直径、根数、编号及其定位尺寸）（比例1：50，剖面图比例1：15～1：30）；4、梁材料图、模板图及配筋图（按同一比例绘出主梁的弯矩包罗图、抵抗弯矩图、模板图及配筋图），（标注主梁截面尺寸及几何尺寸、钢筋的直径、根数、编号及其定位尺寸）；（比例1：50，剖面图比例1：15～1：30）；5．在图中标明有关设计说明，如混凝上强度等级、钢筋的种类、混凝土保护层厚度等。
（3）计算书：要求计算准确，步骤完整，内容清晰。
（三）、设计进度阅读任务书和参考资料 7学时布置设计 3学时板的计算 8学时次梁计算 8学时主梁计算 12学时绘制施工详图 28学时整理设计计算书 6学时准备及答辩 8学时合计 80学时（四）、设计成果要求(1)设计计算书一份。
包括：计算依据的资料，计算假定、计算简图；板、次梁和主梁的计算，并附有配筋草图。
(2)施工图纸一张（500mm × 750mm)。
包括：楼盖结构平面布置图；板的模板图、配筋图；次梁的模板图、配筋图（纵剖面、横剖面、单根钢筋下料图）；主梁的模板图、配筋图（纵剖面、横剖面、单根钢筋下料图；为方便设计和校核，要求画出主梁的设计弯矩图和抵抗弯矩图）；钢筋表。
施工详图要求布局合理，线条粗细分明，字体工整，符号、尺寸、说明齐全。
（五）、考核方式1．最终成绩分为五等：优秀、良好、中等、及格、不及格。
学生姓名：指导教师：孙万泉3、提交的结果：计算书和设计图纸（绘图纸大小为A2，大约为4张A4纸那么大）。
设计图纸包含内容：次梁和板的配筋图；主梁的配筋图和弯矩抵抗图。
二、板的设计（按考虑塑形内力重分布方法计算）正截面受弯承载力计算原则（1）平截面假定；（2）不考虑受压区混凝土的工作；（3）受压区混凝土的应力应变关系采用理想化的应力-应变曲线；（4）有明显屈服点的钢筋（热轧钢筋），其应力应变关系可简化为理想的弹塑形曲线。
（一）基本尺寸的确定（教材237）1、板厚：按刚度要求，板厚不宜小于其跨长的1/40（连续梁）；水电站厂房板的常用厚度为120-200mm。
取h=120mm>402300=57.5mm；l≈402、梁高：由构造要求，梁高与跨长的比值，次梁为1/18-1/12，主梁为1/15-1/10，梁截面宽度为高度的1/2-1/3。
次梁截面高度：l=6600/18=367; 12l=6600/12=550 取18h=450主梁截面高度：l=6900/15=460 取l=6900/10=690 1510h=5503、梁宽：梁截面宽度为高度的1/2-1/3。
次梁宽： b=200mm；主梁宽： b=250mm。
4、板的计算跨度：① 边跨：l。
=ln+h/2=ln+120/2=2300-120-200/2+120/2=2140mm且满足 l。
<=ln+a/2=2300-120-100+60=2140②中跨：l。
=ln=2300−200=2100mm计算跨度差：（2140-2100）/2100=1.9%<10%说明可按等跨连续板计算内力。
（二）荷载计算1、荷载标准值：恒荷载：20mm厚水泥砂浆面层：0.02*20 ＝0.4kN/m2120mm钢筋混凝土板： 0.12*25 ＝3 kN/m215mm板底石灰砂浆：0.015*17＝0.255 kN/m2gk= 3.655kN/m2活荷载： q=6kN /m22、荷载设计值：由表2-5得相关系数恒荷载：g=1.2*3.655=4.386 kN/m2活荷载：q=1.2*6=7.2 kN/m2g+q=11.586 kN/m2板的计算简图如下,取1m板作为计算单位：图1查《水工钢筋混凝土结构学（第4版）》（中国水利水电出版社）表9-2,板的弯矩系数αmb 分别为：1/11（边跨跨中）；－1/11（离端第二支座）；1/16（中间跨g + q =11.586kN/m板的计算简图中）；－1/14（中间支座），分别代入公式M=α(g+q)l。
l。
，计算各截面弯矩如mb下表所示表1、连续板各截面弯矩计算3、截面承载力计算= 9.6N/mm2 ，ft= 1.10N/mm2 ，一级钢筋混凝土强度等级采用C20，fcfy=210N/mm2,= 120 - 30 = 90mm，b = 1000mm，h = 120mm，取保护层厚度c=20,取a=30,hα= 0.85，K=1.2,ρmin=0.2%连续板各截面的配筋计算，如下表所示。
中间区1板带②-⑤轴线间，其各内区格板的四周与梁整体连接，故各跨跨中和中间支座考虑板的內拱作用，其计算弯矩降低20%。
表2、配筋表5、裂缝开展宽度及变形验算从略6、绘制配筋草图三、次梁设计（按考虑塑形内力重分布方法计算）（一）荷载计算1、恒载设计值：由板传来荷载 4.386* 2.3 = 10.09kN/m次梁自重 1.05* 25 * （0.45 - 0.12）*0.2 = 1.73kN/m梁抹灰 1.05 * 17 ** 0.015[（0.45 - 0.12）* 2+0.2]= 0.23kN/mg = 12.05kN/m2、活荷载设计值：由板传来 q = 7.2 × 2.3 = 16.56kN/mg + q = 12.05+16.56 = 28.61kN/m（二）内力计算1、计算跨度：边跨：ln= 6.6- 0.24 - 0.25/2 = 6.235ml 0 = 1.025*ln= 6.391mln+a/2=6.235+0.12=6.355m < l。
取l。
=6.355m中间跨：l 0 = ln= 6.6 - 0.25 = 6.35m跨度差（6.355 - 6.35）/ 6.35 = 0.08% < 10%说明可按等跨连续梁计算内力，2、弯矩计算其计算简图如下：图2查《水工钢筋混凝土结构学（第4版）》（中国水利水电出版社）表9-4,板的弯矩系数αvb分别为： 1/11（边跨跨中）；－1/11（离端第二支座）；1/16（中间跨中）；－1/14（中间支座），分别代入公式M=αmb(g+q)l。
l。
，计算各截面的弯矩设计值如下表表3、次梁弯矩计算截面边跨跨中离端第二支座离端第二跨跨中、中间跨跨内中间支座弯矩计算系数αm1/11-1/111/16-1/14M=αm (g+q)L2/(kN·m)110.36-110.3672.10-82.40g + q =28.61kN/m3、剪力计算：查《水工钢筋混凝土结构学（第4版）》（中国水利水电出版社）表9-4,板的弯矩系数αvb分别为：0.45（端支座内侧）；0.6（离端第二支座外侧）；0.55（中离端第二支座内侧）；0.55（中间支座内外侧），分别代入公式M=αvb(g+q)ln，计算各截面的弯矩设计值表4、次梁剪力计算（三）截面承载力计算1、确定翼缘宽度：次梁工作时板可作为翼缘参与工作，在跨中截面翼缘受压可按梁计算，翼缘的计算宽度取下列值中的较小值环境类别一类，取c=30mm,α=c+10=40mm,跨中钢筋按一排布置h= h - 40 = 450 - 40 = 410mm边跨：b f ‘= l/3 = 6355/3 = 2118mm b + sn= 200 + (2300 – 100-120)= 2280mmh f ‘/ho=120/410=0.29 > 0.1则不需按翼緣高度考虑故取最小值bf‘= 2118mm 端第二跨、中间跨b f ‘= l/3 = 6350/3 = 2117mm b + sn= 200 + (2300 - 200) = 2300mmh f ‘/ho=120/410=0.29 > 0.1则不需按翼緣高度考虑故取最小值bf‘= 2117mm2、判别T形截面类型：f c bf‘hf‘（h-hf‘/2)= 9.6 × 2117 × 120 × (410 - 120/2)= 853.57kN·m边跨：KM=1.2×110.36=132.432中间跨：KM=1.2×72.10=86.52f c bf‘hf‘（h-hf‘/2) > KM故各跨跨中截面均属于第一类T形截面。
