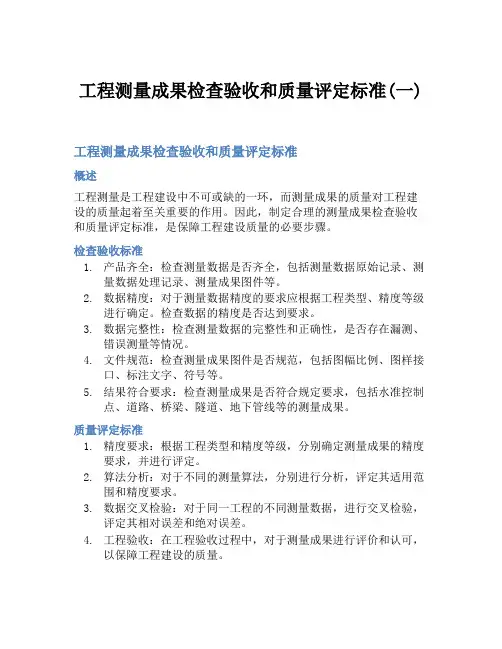

工程测量成果检查验收和质量评定标准(一)工程测量成果检查验收和质量评定标准概述工程测量是工程建设中不可或缺的一环，而测量成果的质量对工程建设的质量起着至关重要的作用。
因此，制定合理的测量成果检查验收和质量评定标准，是保障工程建设质量的必要步骤。
检查验收标准1.产品齐全：检查测量数据是否齐全，包括测量数据原始记录、测量数据处理记录、测量成果图件等。
2.数据精度：对于测量数据精度的要求应根据工程类型、精度等级进行确定。
检查数据的精度是否达到要求。
3.数据完整性：检查测量数据的完整性和正确性，是否存在漏测、错误测量等情况。
4.文件规范：检查测量成果图件是否规范，包括图幅比例、图样接口、标注文字、符号等。
5.结果符合要求：检查测量成果是否符合规定要求，包括水准控制点、道路、桥梁、隧道、地下管线等的测量成果。
质量评定标准1.精度要求：根据工程类型和精度等级，分别确定测量成果的精度要求，并进行评定。
2.算法分析：对于不同的测量算法，分别进行分析，评定其适用范围和精度要求。
3.数据交叉检验：对于同一工程的不同测量数据，进行交叉检验，评定其相对误差和绝对误差。
4.工程验收：在工程验收过程中，对于测量成果进行评价和认可，以保障工程建设的质量。
5.质量管理：在测量过程中，根据质量评定标准，对测量人员和测量过程进行管理，以提高测量成果的质量。
总结制定合理的工程测量成果检查验收和质量评定标准，是工程建设质量管理的重要环节。
定期进行检查和评估，确保测量成果的精度和规范，以满足工程的要求和客户的需求。
实施过程1.制定标准：根据工程类型、精度等级和测量任务的具体要求，制定测量成果检查验收和质量评定标准。
2.检查验收：对测量数据进行检查、审核和验收，确定测量成果的质量是否符合标准要求。
3.数据评定：对测量数据进行精度评定、算法分析、数据交叉检验等，确定测量成果的精度和质量等级。
4.工程验收：工程验收时，将测量成果作为工程的重要成果之一，对其进行评价和认可，并与已获得的测量成果进行比对和分析。
测绘产品检查验收制度测绘工作是十分细致而复杂的工作，为了保证测绘产品的质量。
根据《GB/T 24356-2009 测绘成果质量检查与验收规定》，结合当地实际，制定如下测绘产品检验制度。
1.测绘产品实行二级检查一级验收制1.1一级检查是在作业人员自查互检的基础上，按测量规范、生产任务技术设计书和有关的技术规定，对作业组生产的产品所进行的全面检查。
—级检查主要由兼职人员负责实施。
1.2二级检查是在—级检查的基础土，对作业组生产的产品进行再一次的检查。
二级检查主要由项目负责人实施。
是对测绘产品进行规定比例的抽样检查。
2.自查是保证测绘质量的重要环节。
作业人员在整个操作过程应该经常检查自己的作业方法。
对每一天完成的任务要当天查，一旦发现遗漏或错误，必须立即补上或改正，把遗漏、错误消灭在生产第—线。
在上交成果以前要全面地作最后检查。
3.互检是测绘成果在全面自查的基础上，作业人员之间相互委托检查的方法。
被委托的互检人员要全面地进行检查。
互查不仅能避免自查不容易发现的错误而且还是互相学习取长补短的一种有效方法。
4.验收工作应在测绘产品经最终检查合格后进行。
由生产任务的委托单位组织实施，或由该单位委托专职检验机构验收。
5.各级检查、验收工作必须独立进行，一般不得省略或代替。
6.测量人员对完成的测绘产品质量应负责到底，努力把各类缺陷消灭在作业过程中。
7.项目负责人应对测绘项目的技术质量负责；各级检查人员应对其所检查的产品质量负责；作业人员对其所完成的产品质量负责到底。
8.过程检查中发现有不符合技术标准、技术设计或其它有关技术规定要求的产品时，应及时提出处理意见，交作业员进行改正；最终检查时若发现产品问题较多或性质较严重，应拒收并指出问题所在，当即退给生产单位查明原因，严肃查处，及时组织修改并重新进行检查。
9.当检查人员与作业人员在质量问题的处理上有分歧时，属过程检查中的，由生产单位项目技术负责人裁定；属最终检查中的，由站长裁定。
杭州市区日常土地测绘成果检查验收规定及质量评定标准一、日常土地测绘成果检查验收规定1、基本要求1.1 测绘单位必须健全技术、质量管理的规章制度。
制定各级人员的岗位职责、测绘生产管理、测绘技术管理、测绘质量管理、测绘成果二级检查一级验收、仪器设备管理、测绘成果管理、持证上岗管理、质量记录管理、质量奖惩等各项制度。
1.2 测绘单位必须实行从承接测绘任务、组织准备、技术设计、生产作业直至产品交付使用全过程的质量管理。
1.3 测绘单位必须按测绘资质等级配备质量管理机构和管理人员，及具有测绘专业相关背景的质量负责人及质检人员。
2、检查验收方法2.1日常土地测绘项目实行测绘单位内部“二级检查一级验收”制度,即：实行过程检查、最终检查和质量评定。
通过“二级检查”的日常土地测绘成果，必须经质量检查机构（或质量检验人员）按照《日常土地测绘成果质量评定标准》，评定质量等级，填写质量检查意见书、编写技术总结。
2.2 各级检查、验收工作必须独立进行，不得缺省或代替。
2.3 测绘单位的行政领导及质量负责人必须对本单位成果质量负责；各级检查验收人员应对其所检验的成果质量负责；作业人员对其所完成测绘成果的质量负责。
2.4 测绘单位在检查中发现有不符合技术标准的成果时，应及时改正。
改正处理后再进行检查，直到合格为止。
2.5测绘单位经“二级检查一级验收”，将鉴定合格的日常土地测绘成果送市国土资源局接收。
其中：建设用地勘测定界项目由市征地拆迁办公室接收；竣工复核验收、宗地项目由市土地交易登记发证中心接收；其他项目由市国土资源信息中心接收；所有电子数据均由市国土资源信息中心检查入库。
接收时应对以下内容核查：（1）测绘成果是否完整；（2）测绘成果是否符合土地管理业务需要。
2.6 成果接收时发现存在问题的项目，退回原测绘单位，必要时，可委托有关部门对该项目的质量进行复核。
3、主要检查内容测绘单位各级检查中，以下内容应重点检查。
3.1控制测量（1）起算数据是否正确；（2）控制布设方案是否正确；（3）施测方法是否正确；（4）数学统计精度是否合格；（5）埋石情况。
第二次全国土地调查成果检查验收办法第一章总则第一条目的为了保证第二次全国土地调查成果质量，全面完成调查任务，统一全国土地调查成果检查验收的程序、内容、方法和要求，制定本办法。
第二条适用范围本办法适用于县级土地调查成果、市（地）级汇总成果和省级汇总成果的检查验收工作。
成果的自检、抽查可参照执行。
第三条检查验收的制度对县级调查成果实行自检、预检、验收、核查确认的检查验收制度。
检查验收工作分别由各级土地调查办公室负责，县级负责自检，市（地）级负责复查，省级负责预检和验收，国务院第二次全国土地调查领导小组办公室（以下简称“全国土地调查办公室”）负责核查确认。
市（地）级、省级汇总成果，实行自检和上级验收的检查验收制度。
第四条检查验收的依据（一）《第二次全国土地调查技术规程》（TD/T 1014-2007）（二）《第二次全国土地调查实施方案》（国务院第二次全国土地调查领导小组办公室）（三）《土地利用现状分类》（GB/T 21010-2007）（四）《土地利用数据库标准》（TD/T 1016-2007）（五）《城镇地籍数据库标准》（TD/T 1015-2007）（六）《第二次土地调查数据库建设技术规范》（国务院第二次全国土地调查领导小组办公室）（七）《第二次全国土地调查底图生产技术规定》（国务院第二次全国土地调查领导小组办公室）（八）《城镇地籍调查规程》（TD 1001-1993）（九）《集体土地所有权调查技术规定》（国土资发〔2001〕359号）（十）《确定土地所有权和使用权的若干规定》（国家土地管理局[籍]字第26号）（十一）《第二次土地调查成果数据汇交办法》（国务院第二次全国土地调查领导小组办公室）（十二）国务院第二次全国土地调查领导小组办公室颁布的其他技术文件第五条检查验收的程序（一）县级调查成果检查验收程序1．自检县级土地调查办公室组织调查承担单位及相关部门，对调查成果进行全面自检，并形成自检报告。
编号： 201012五、报名条件及要求凡报考运动训练和民族传统体育专业的考生必须具备如下条件：1.高中毕业或具有同等学力；2。
具备招生项目之国家二级运动员（含）或二级武士（含）以上技术等级资格；3.身体健康，年龄在17—22周岁。
具备招生项目之国家一级运动员（含）或一级武士（含）以上技术等级资格的，年龄可放宽到35周岁；1995年9月1日以后出生的考生必须填写《2012年普通高等学校运动训练、民族传统体育专业考生学习履历表》），并有初中、高中负责人签字盖章.4.河南籍考生须参加户口所在地招办统一组织的体育单招高考报名，并取得体育单招信息确认单；外省籍考生须按所在省级招生管理部门规定参加高考报名,并取得可参加体育单招考试的考生号.六、报名办法(一)报名方式：采取网上报名和现场照相、确认相结合的方式.（二）网上报名系统地址：http：//zs。
；网报时间:2012年2月20日-3月16日（不接受无网报信息的考生现场报名）。
请考生按照要求认真填写，网报信息误填、错填或填报虚假信息而造成的后果，由考生本人承担.(三）现场照相、材料审核、身份确认、交纳报考费1．时间:2012年3月20日—3月26日地点：郑州大学体育学院校内（具体地点院综合服务楼2楼招生就业中心）。
只进行网上报名不到现场确认报名，我们将视为无效报名，不予安排考试。
2．考生须按规定时间到我院进行现场确认，提交报名材料，运动员技术等级证书原件及复印件,比赛证明原件及复印件，交验身份证，交纳报考费用并进行图像信息采集。
3．报名材料（须用A4纸张打印或复印)；①报名表：完成网上报名信息填写，提交后打印《郑州大学体育学院2012年运动训练、民族传统体育专业报名表》，由考生毕业学校（或工作单位）签署意见并加盖公章；②资格审查表:下载、打印、填写《2012年普通高等学校运动训练、民族传统体育专业考生资格审查表》，由考生毕业学校（或工作单位）签署意见并加盖公章；核发运动等级证书的地方体育局签署审核意见并加盖公章;③体检表：下载、打印《2012年普通高等学校招生考生体格检查表》（县级以上医院体检，须附肝功能化验单）；④运动员技术等级证书:二级（含）以上技术等级证书原件及复印件；二级技术等级证书原件在考生领取准考证时退还，一级（含）以上技术等级证书原件待录取结果公布后退还；⑤比赛证明：获运动员技术等级证书时参加比赛的成绩册、秩序册原件（复印件须在册封面及本人姓名处加盖发证机关公章），获奖证书原件及复印件;⑥户籍证明：身份证原件及复印件(临时身份证无效)，户口本原件及户口本中考生本人页复印件；⑦诚信考试承诺书：下载、打印，考生阅读后保存,在现场确认时签字；⑧考生信息确认单：在户口所在地的县(市、区）招生办参加高考报名时，招办发放的含有高考报名号，可参加体育单招考试的信息确认单。

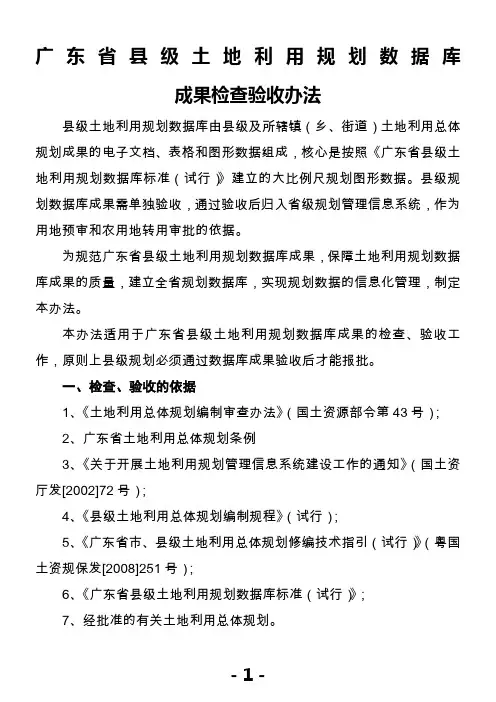

广东省县级土地利用规划数据库成果检查验收办法县级土地利用规划数据库由县级及所辖镇（乡、街道）土地利用总体规划成果的电子文档、表格和图形数据组成，核心是按照《广东省县级土地利用规划数据库标准（试行）》建立的大比例尺规划图形数据。
县级规划数据库成果需单独验收，通过验收后归入省级规划管理信息系统，作为用地预审和农用地转用审批的依据。
为规范广东省县级土地利用规划数据库成果，保障土地利用规划数据库成果的质量，建立全省规划数据库，实现规划数据的信息化管理，制定本办法。
本办法适用于广东省县级土地利用规划数据库成果的检查、验收工作，原则上县级规划必须通过数据库成果验收后才能报批。
一、检查、验收的依据1、《土地利用总体规划编制审查办法》（国土资源部令第43号）；2、广东省土地利用总体规划条例3、《关于开展土地利用规划管理信息系统建设工作的通知》（国土资厅发[2002]72号）；4、《县级土地利用总体规划编制规程》（试行）；5、《广东省市、县级土地利用总体规划修编技术指引（试行）》（粤国土资规保发[2008]251号）；6、《广东省县级土地利用规划数据库标准（试行）》；7、经批准的有关土地利用总体规划。
二、检查、验收的程序1、自检由规划数据库技术承担单位按照《广东省县级土地利用规划数据库标准（试行）》的要求对土地利用规划数据库的格式、结构、内容和质量等方面进行严格检查，编写自检报告。
2、预检县级国土资源部门在规划数据库技术承担单位自检的基础上，按本办法对数据库成果进行全面的检查和测试，编制预检报告，并由地级以上市国土资源部门出具同意报省检查的意见。
3、检查规划数据库技术承担单位将预检报告、规划数据库、地级以上市国土资源部门意见等材料提交广东省土地勘测规划院进行检查，规划院在15个工作日内提出检查修改意见。
规划数据库技术承担单位修改完善达到数据库验收条件的，再由县级国土资源部门逐级向省国土资源厅提出验收申请。
4、验收广东省国土资源厅根据验收申请，于10个工作日内对规划数据库成果验收工作做出组织安排。
项目九成果检查验收
任务一成果检查验收
教学要求
一、目的和要求
熟悉检查验收的程序、实施过程，掌握检查和验收工作的内容、方法，熟悉成果的质量评定方法。
二、重点和难点
①检查验收工作的实施
②检查验收工作的内容及方法
三、内容提要
验收依据
检查验收制度
检查工作的实施
验收工作的实施
检查验收的内容与方法
质量评定
一、验收应执行的国家规范
⑴国标：《数字测绘成果质量检查与验收》
⑵规范：如城市测量规范、工程测量规范、1:500 1:1000 1:2000外业数字测图技术规程等
(3)项目任务书，合同书和委托检查验收文件
二、检查验收制度
制度：二级检查一级验收制。
即对数字测绘产品实行过程检查、最终检查和验收制度。
过程检查由生产单位的中队（室）检查人员承担。
最终检查由生产单位的质量管理机构负责实施。
验收工作由任务的委托单位组织实施，或由该单位委托具有检验资格的检验机构验收。
各级检查、验收工作必须独立进行，不得省略或代替。
三、检查工作的实施
一般按作业员自检→作业组互检→过程检查→最终检查→验收顺序逐级进行；
作业人员经自查、互查，确认无误后方可按规定整理上交资料成果；
中队（室）进行过程检查；
生产单位（院）进行最终检查；
二级检查均为100 ％的成果全面检查。
在过程、最终检查时，如发现有不符合质量要求的产品时，应退给作业组、中队（室）进行处理，然后再进行检查，直到检查合格为止。
产品经最终检查、返回作业人员进行修改处理后，按要求评定产品的质量，并按规定编写检查报告。
检查报告经生产单位领导审核后，随产品一并提交验收。
四、验收工作的实施
验收工作应在测绘产品经最终检查合格后进行。
检验批一般应由同一区域、同一生产单位的测绘产品组成。
同一区域范围较大时，可以按生产时间不同分别组成检验批。
验收部门在验收时，一般按检验批中的单位产品数量N 的
10 ％抽取样本（n ）。
当检验批单位产品数量N ≤10 时，n=2 ；当N > 10 时，且Nx10 ％不为整数时，则取整加1 作为抽检样本数。
抽样方法可采用简单随机抽样法或分级随机抽样法。
对困难类别、作业方法等大体一致的产品，可采用简单随机抽样法。
否则，应采用分级随机抽样法。
对样本进行详查，并按规定进行产品质盘核定。
对样本以外的产品一般进行概查。
如样本中经验收有质量为不合格产品时，须进行二次抽样详查。
根据规定判定检验批的质量。
经验收判为合格的检验批，被检单位要对验收中发现的问题进行处理；经验收判为一次检验未通过的批，要将检验批全部或部分退回被检单位，令其重新检查、处理，然后再重新复检。
凡是复检的产品，必须重新抽样。
验收工作完成后，按规定编写验收报告，验收报告经验收单位上级主管部门审核。
（委托验收的验收报告送委托单位审核）后，随产品归档，并送生产单位一份。
五、检查验收的内容与方法
1、文件名及数据格式检查
a ）检查文件名命名格式与名称的正确性；
b ）检查数据格式、数据组织是否符合规定。
2、数学基础的检查
a ）检查采纳的空间定位系统正确性；
b ）将图廓点、首末公里网、经纬网交点、控制点的已知坐标值核对。
3、平面和高程精度的检查
选择检测点的一般规定：数字地形图平面检测点应是均匀分布、随机选取的明显地物点。
平面和高程检测点的数量视地物复杂程度、比例尺等等具体情况确定，每幅图一般各选取20-50个点。
检测方法：野外测量采集数据的数字地形图，当比例尺大于1 : 5000 时，检测点的平面坐标和高程采用外业散点法按测站点精度施测。
用钢尺或测距仪量测相邻地物点间距离，量
测边数量每幅一般不少于20处。
4、接边精度的检测：通过量取两相邻图幅接边处要素端点的距离是否等于0 来检查接边精度，未连接的记录其偏差值；检查接边要素几何上自然连接情况，避免生硬；检查面域属性、线划属性的一致情况，记录属性不一致的要素实体个数。
5、属性精度的检测：
a ）检查各个层的名称是否正确，是否有漏层，
b ）逐层检查各属性表中的属性项类型、长度、顺序等是否正确，有无遗漏；
c ）按照地理实体的分类、分级等语义属性检索，在屏幕上将检测要素逐一显示或绘出
要素全要素图（或分要素图）与地图要素分类代码表，和数字化原图对照，目视检查各要素分层、代码、属性值是否正确或遗漏，
d ）检查公共边的属性值是否正确；
6、逻辑一致性检测
a）用相应软件检查各层是否建立了拓扑关系及拓扑关系的正确性；
b ）检查各层是否有重复的要素；
c ）检查有向符号，有向线状要素的方向是否正确；
d ）检查多边形的闭合情况，标识码是否正确；
e ）检查线状要素的结点匹配情况；
f ）检查各要素的关系表示是否合理,有无地理适应性矛盾。
g ）检查双线表示的要素（如双线铁路、公路）是否沿中心线数字化；
h ）检查水系、道路等要素数字化是否连续。
7、完备性及现势性的检测
检查数据源生产日期是否满足要求；
检查数据采集时是否使用了最新的资料；
8、整饰质量检查：
a)检查各要素符号是否正确，尺寸是否符合图式规定；
b)检查图形线划是否连续光滑、清晰，粗细是否符合规定；
c)检查各要素关系是否合理，是否有重盛、压盖现象，
d)检查各名称注记是否正确，位置是否合理，指向是否明确，字体、字大、字向是否符合规定。
e)检查注记是否压盖重要地物或点状符号；
f)检查图面配置、图廓内外整饰是否符合规定。
9、检测数据的处理
a ）分析检测数据，检查各项误差是否符合正态分布。
凡检测误差大于规定2 倍中误
差的检测点应校核检测数据，避免由于检测造成的错误；
b ）检测点的平面和高程中误差计算：
地物点的平面中误差：
其中：Mx 坐标X 的中误差，m ; My 坐标Y 的中误差，m ;
Xi 坐标X 的检测值，m ; Yi 坐标X 的原测值，m ; xi 坐标Y 的检测值，m ;
yi 坐标y 的原测值，m ;n 检测点数。
相邻地物点之间间距中误差：
（或点状目标位移中误差、线状目标位移中误差）
△si 相邻地物点实测边长与图上同名边长较差或地图数字化采集的数字地形图与数字化原图套合后透检量测的点状或线状目标的位移差
高程中误差:
Hi 检测点的实测高程,m ；
hi ― 数字地形图上相应内插点高程， m ; n ― 高程检测点个数。
六、质量评定
质量评定基本规定：数字测绘产品质量实行优级品、良级品、合格品、不合格品评定制。
数字测绘产品质量由生产单位评定，验收单位则通过检验批进行核定。
数字测绘产品检验批质量实行合格批、不合格批评定制。
单位产品质量等级的划分标准：
优级品 N = 90- 100 分； 良级品 N =75 - 89 分； 合格品 N = 60-74 分； 不合格品 N = 0 - 59 分。
检验批质量判定：
1、对检验批按规定比例抽取样本；若样本中全部为合格品以上产品，则该检验批判为合格批。
2、若样本中有不合格产品，则该检验批为一次检验未通过批，应从检验批中再抽取一
1
)
(1
)(1
2
12
--±
=--±
=∑∑--n y Y M n x X
M n
i i
i
y n
i i i
x 1
1
2
-∆±
=∑=n s Ms n
i i
1
)(1
2
--±
=∑=n h H
M n
i i
i i
h
定比例的样本进行详查。
3、如样本中仍有不合格产品，则该检验批判为不合格批。
单位产品质量评定方法：
a ）采用百分制表征单位产品的质量水平；
b ）采用缺陷扣分法计算单位产品得分。
缺陷扣分标准：
a ）严重缺陷的缺陷值42 分；
b ）重缺陷的缺陷值12 / T 分；
c ）轻缺陷的缺陷值l / T 分。
其中：T 为缺陷值调整系数，根据单位产品的复杂程度而定，一般取值范围为0.8 -1.2 。
设单位产品由简单至复杂分别为三级、四级或五级，则T 可分别取为0.8 、1.0 、1.2 或0.8 、0.9 、1.0、1.1 或0.8 、0.9 、1.0、1.1、1.2 。
质量评分方法：
每个单位产品得分预置为x 分，根据缺陷扣分标准对单位产品中出现的缺陷逐个扣分。
单位产品得分按下式计算 式中：
x ― 单位产品预置得分； i ― 单位产品中严重缺陷的个数； j ― 单位产品中重缺陷的个数； k ― 单位产品中轻缺陷的个数； T ― 缺陷值调整系数。
生产单位最终检查质量评定时，x 预置得分为100 分．验收单位进行质量核定时，x 预置得分根据生产单位最终检查评定的质量等级取其最高分，即优级品、良级品、合格品分别为100 、89 、74 分。
k
T j T i x N )/1()/12(42---=。
