矿井开采设计CAD ppt课件

程中相同的层位点用圆滑曲线连接。链接顺序：基岩界面 →断层线→地层线和煤层底板线。
断层线，先找到断层点，再利用平面图上断层走向与 剖面走向的夹角求出断层在剖面上的视倾角，即可绘制， 也可通过两个或两个以上的断层点的连线进行绘制。 7. 绘制其他内容
图签、图名、比例尺、剖面方向、工程编号、煤层编 号、地层代号、断层编号。
CAD地质图件
第一节 地形地质图
CAD地质图件
二、编制方法 （一ቤተ መጻሕፍቲ ባይዱ地形地质图的填绘
基础图件 —— 地形图 选择填图区内典型、完整、具有代表性的剖面，进行 详细测量和研究。按照一定的比例尺，确定观测路线、观 测点距，对露头进行观察、描述，把地质界线（地层界线、 构造线）填绘到图上。
CAD地质图件
CAD地质图件
CAD地质图件
二、剖面图的编制方法
（一）利用钻孔资料编制剖面图 1.确定编图的比例尺、图幅和剖面方向 （1）比例尺，较地形地质图的比例尺大一倍左右。 （2）图幅，煤系地层倾向的控制宽度。 （3）剖面方向，0～180为右，180～360为左。
CAD地质图件
2.编制水平标高线 根据岩层倾角及编图比例尺确定。岩层倾角缓→陡，
（2）先作地形剖面，在地形剖面上绘制地质构造， 剖面线的选择尽可能垂直地层走向及主要构造线方向。
CAD地质图件
在剖面上填绘地质内容时，应先划出断层线，剖面内的 断层线是断层面与剖面的交线，当剖面方向垂直断层走向是， 剖面内的断层倾角为真倾角，剖面方向与断层走向斜交时， 剖面内的断层倾角为视倾角。
CAD地质图件
（3）同一翼上产状不一致时，在保持岩层厚度不变的情况 下，调整产状，使之逐渐过度到与同一翼其它产状一致。
未调整倾角所做剖面

三、矿井初步设计的内容
（1）矿井概述及地质特征
位置、交通、地形地貌、气象、地震等级、水文、工农业、水、电源等；煤层 地层、地质构造、煤层赋存情况、煤（岩）特征；瓦斯、煤尘、煤的自燃性等。 （2）井田境界及储量 说明井田境界及划分依据，井田内各可采煤层的地质储量，计算矿井及各水平
的可采储量，安全煤柱留设及计算方法；说明矿井的生产能力及确定依据。
（二）统计分析法
根据现有矿井的实际情况，针对需要解决的问题进行调查统计，分析某些技 术参数间的关系、某些参数的合理平均值或取值范围。 例如：统计一定条件下工作面长度与技术经济指标间的关系；统计一定条件 下的巷道维护费用，以确定类似条件下的费用参数。统计分析现有矿井的平均先
进的技术经济指标，作为设计类似矿井的参考依据。
4.5 采区车场及硐室
4.6 采煤工作面配备和生产能力验算 4.7 采掘工作
5 矿井生产系统与主要机械设备
5.1 矿井通风 5.2 矿井运输提升
5.3 矿井排水
6 矿井供电
6.1 矿井供电系统 6.2 供电设备选型 6.3 照明与通讯
7 安全技术措施
7.1 预防瓦斯和煤尘爆炸
7.2 防止水患
7.3 预防火灾 7.4 其它事故的预防（顶板、运输、职业病等）

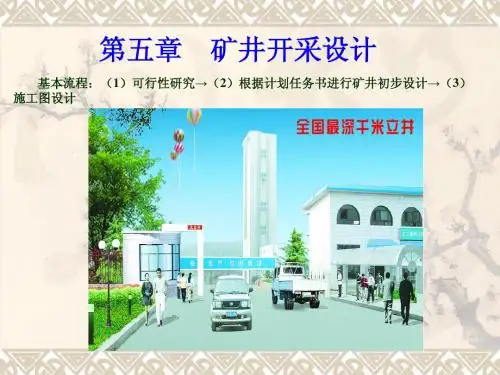

第五章
矿井开采设计
基本流程：（1）可行性研究→（2）根据计划任务书进行矿井初步设计→（3） 施工图设计
第一节 矿井开采设计程序和内容
一、矿井设计的依据
（一）矿井设计任务书
矿井设计任务书：是生产管理部门向设计部门委托设计任务的指令性文件。
矿井设计任务书内容：规定拟建项目的任务和设计内容、技术方向、设计阶 段、设计原则、计划安排以及配套工程的发展计划与要求等，主要内容如下： 1.建设目的 说明该项目在国民经济中的作用。 2.建设规模 说明建设项目的井型，井型确定依据及技术经济合理性。 3.建设根据 地质资源资料、原材料、设备、动力供应、运输、技术人员及劳动力来源、

• AutoCAD语言作为比较完整的编程语言，同时为用户提
供了强大的二次开发工具。用户可以利用AutoLISP编制各 种程序，从而为AutoCAD增加了新的命令，也为各专业编
制图形数据库。
• (四)提供图形交换文件，具有较强的数据交换能 力
•
为了将由AutoCAD绘制的图形数据传递给用高级语言
编写的程序去处理，或者将高级语言程序处理过的数据传
一、Auto CAD 2006的基本功能
• (一)提供丰富的基本绘图实体，具有完善的图形 绘制功能
•
AutoCAD绘制的图形是由预先定义好的图形元素(即实
体)所组成，实体通过命令调用和光标定位即可输入到所
绘制的图形中o AutoCAD提供的基本实体见表2—1。
• (二)提供各种修改手段，具有强大的图形编辑功 能
递到AutoCAD中转换成图形，AutoCAD提供了一个接口文件
(．DXF文件)，实现了AutoCAD与高级语言之间的交换o
AutoCAD还提供了．IGS类型的图形文件，它支持国际上通
用基本图形交换，使得AutoCAD与其他CAD系统进行相互的
图形转换，拓宽了它的图形适用范围。
• (五)提供多种用户接口，具有高级辅助功能
• 在AutoCAD中绘图需要的准备工作与用户使用绘图板绘 图类似。使用绘图工具绘图时，用户首先要决定是采用多 大的比例，然后决定文字、符号尺寸与线宽。在AutoCAD 中，这个过程有所不同，因为在AutoCAD中用户总是以真 实尺寸绘制图形，只是当用户将图形打印输出时才需要进 行比例变换。在多数情况下，用户都是要将图形输出在图 纸上的，所以用户在真正开始绘图以前，应首先确定将来 输出图形时图纸的尺寸，然后据此确定绘图的比例因子， 最后根据该比例因子确定文字、符号尺寸以及线宽。

矿井建设方案所包括的技术经济指标是多方面的。在建设时期有投资指标、在 生产时期有年经营费用指标、劳动生产率指标、原材料消耗指标等。
评价矿井开采设计的最优化准则一般有：生产费用、吨煤成本、基建投资、
初期投资、折算费用、劳动生产率、矿井生产能力等多个因素。
目前常用的基本准则（作为主要准则用于编制经济数学模型进行矿井开采优
（4）确定矿井提升及大巷运输方式，选择提升、运输、通风、排水、压气设备。
（5）说明煤质及用途，煤的加工，确定煤的生产工艺流程，地面生产系统及各环节 的设备、能力；排矸系统及处理能力。
（6）地面运输方式，设计运输线路（铁路及公路）、矿井装车站等。
（7）确定工业广场总平面布置，防洪排涝措施等。
（8）确定矿井电源，用电设备容量，井上下供配电系统，电机车运输、信号、照明、 通讯、调度；矿井安全、生产监控及计算机管理系统。
化设计）有:(1) 折算费用法；(2) 投资回收期法；(3) 劳动生产率；(4) 吨煤投资和吨 煤成本；(5) 利润和多目标决策等。
1、折算费用法（计算费用法）
在技术方案费用中，包括基建投资和生产经营费两部分，二者性质不同，前者属 于一次性支出，非一次性消耗；后者属于经常性支出，一次性消耗。利用投资效果系 数（折算比率）将各方案中基本建设投资折算成和生产经营费类似的费用，然后与生 产经营费相加，得到一个“折算费用”的数值。选择数值最小者作为最优方案。
确定矿井开采设计方案的方法主要有：方案比较法、统计分析法、技术标 定法（标准定额法）、数学分析法以及经济－数学规划法等。
（一）方案比较法
1、方案比较的内容
（1）工程量 井巷工程量（井巷长度或掘进体积、硐室掘进体积等）、地面建筑工程量、机
电设备安装工程量（设备台数、管路和线路的长度）、其他工程量（占用农田面积、 平整土地石方数）。 （2）基本建设投资
