混凝土结构设计原理符号大全.pdf

混凝土结构设计符号二2.2 符号2.2.1材料性能Ec———混凝土弹性模量；Efc———混凝土疲劳变形模量；Es———钢筋弹性模量；C20———表示立方体强度标准值为20N/mm2 的混凝土强度等级；fcu'———边长为150mm 的施工阶段混凝土立方体抗压强度；fcu,k———边长为150mm 的混凝土立方体抗压强度标准值；fck、fc———混凝土轴心抗压强度标准值、设计值；ftk、ft———混凝土轴心抗拉强度标准值、设计值；fck'、ftk'———施工阶段的混凝土轴心抗压、轴心抗压拉强度标准值；fyk、fptk———普通钢筋、预应力钢筋强度标准值；fy、fy'———普通钢筋的抗拉、抗压强度设计值；fpy、fpy'———预应力钢筋的抗拉、抗压强度设计值。

2.2.2作用、作用效应及承载力N———轴向力设计值；Nk,Nq———按荷载效应的标准组合、准永久组合计算的轴向力值；Np———后张法构件预应力钢筋及非预应力钢筋的合力；Np0———混凝土法向预应力等于零时预应力钢筋及非预应力钢筋的合力；Nu0———构件的载面轴心受压或轴心受拉承载力设计值；Nux、Nuy———轴向力作用于X 轴、Y 轴的偏心受压或偏心受拉承载力设计值；M———弯矩设计值；Mk、Mq———按荷载效应的标准组合、准永久组合计算的弯矩值；Mu———构件的正截面受弯承载力设计值；Mcr———受弯构件的正截面开裂弯矩值；T———扭矩设计值；V———剪力设计值；Vcs———构件斜截面上混凝土和箍筋的受剪承载力设计值；Fl———局部荷载设计值或集中反力设计值；σck、σcq———荷载效应的标准组合、准永久组合下抗裂验算边缘的混凝土法向应力；σpc———由预加力产生的混凝土法向应力；σtp、σcp———混凝土中的主拉应力、主压应力；σfc,max、σfc,min———疲劳验算时受拉区或受压区边缘纤维混凝土的最大应力、最小应力；σs、σp———正载面承载力计算中纵向普通钢筋、预应力钢筋的应力；σsk———按荷载效应的标准组合计算的纵向受拉钢筋应力或等效应力；σcon———预应力钢筋张拉控制应力；σp0———预应力钢筋合力点处混凝土法向应力等于零时的预应力钢筋应力；σpe———预应力钢筋的有效预应力；σl、σl'———受拉区、受压区预应力钢筋在相应阶段的预应力损失值；τ———混凝土的剪应力；ωmax———按荷载效应的标准组合并考虑长期作用影响计算的最大裂缝宽度。

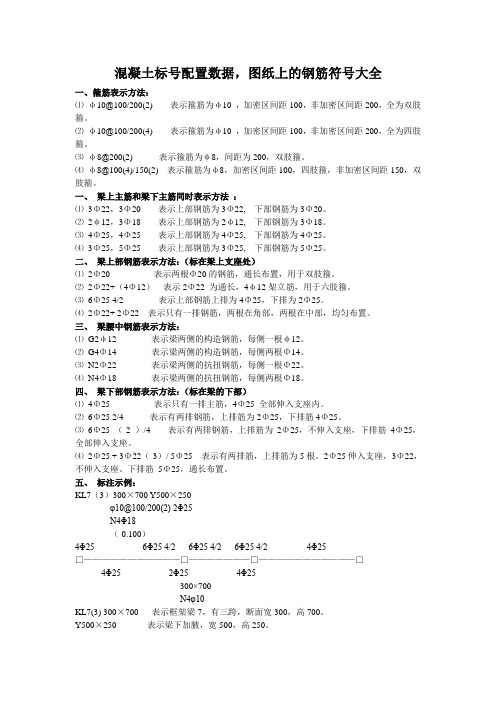

混凝土标号配置数据，图纸上的钢筋符号大全一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

土木工程结构设计原理符号一览一、定位轴线1、作用定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。

规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。

2、定位轴线的编号1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。

平面图上定位轴线的编号，宜标注在图样的下方与左侧。

在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。

3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。

二、索引符号与详图符号1）详细表示某些重要局部，需要另绘制其详图进行表达。

2）对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。

三、标高符号标高是标注建筑物高度方向的一种尺寸形式，以米为单位。

绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。

相对标高: 以建筑物底层室内地面为零点测出的高度尺寸。

建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。

如楼面、台阶顶面等标高。

结构标高: 指结构构件未经装修的表面的标高。

如圈梁底面、梁顶面等标高。

四、引出线五、其他符号1、连接符号：对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。

连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。

2、折断符号1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。

2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。

3、对称符号当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符号，以节省图纸篇幅。

4、指北针在总平面图及底层建筑平面图上，一般都画有指北针，以指明建筑物的朝向。

5、风向频率玫瑰图用来表示该地区常年的风向频率和房屋的朝向。

风的吹向是指从外吹向中心。

一级钢筋（HPB235/HPB300两种）普通是光面钢筋二级钢筋（HRB335）是螺纹钢筋、三级钢筋（HRB400）也是螺纹钢筋，、四级钢筋（HRB500）有月牙肋和螺纹等可以自己打：HPB235钢筋符号:在word中先输入E000,然后按住ALT键，同时按下X键；HrB335钢筋符号:在word 中先输入E001,然后按住ALT键，同时按下X键；HRB400钢筋符号:在word中先输入E002,然后按住ALT键，同时按下X键φk：刻痕钢丝；φb：冷拔低碳钢丝；φc：碳素钢丝；φR：冷轧带肋钢筋；φl：冷拉钢筋（一级）；Φl：冷拉钢筋（二级）；φZ：（这个没见过，不知）φs：钢铰线；φJ：钢铰线（旧规范？）；φk：刻痕钢丝；φb：冷拔低碳钢丝；φc：碳素钢丝；φR：冷轧带肋钢筋；φl：冷拉钢筋（一级）；Φl：冷拉钢筋（二级）；φZ：（这个没见过，不知）φs：钢铰线；φJ：钢铰线（旧规范？）；另外，还有一些，如（仅列上标）：P：消除应力钢丝（光面）；H：消除应力钢丝（螺旋肋）；I：消除应力钢丝（刻痕）；HT：热处理钢筋；这种板钢筋,怎么表示ΦR7@180：ΦR7@180直接输入L7@180即可。

这是三级钢,软件用C表示.ΦR7@180这是冷拉带肋钢筋的表示,广联达钢筋算量里有专门的对应符号是L.R是表示冷轧带肋钢筋N表示冷轧扭钢筋。

φn7表示冷轧扭钢筋。

φR表示冷轧带肋钢筋软件中用L表示冷轧带肋钢筋钢筋混凝土构件图示方法中钢筋的标注：一般采用引出线的方法，具体有以下两种标注方法：1。

标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2。

标注钢筋的等级、直径和相邻钢筋中心距Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法１．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。

2.2符号第2.2.1条材料性能E c --混凝土弹性模量；E f c --混凝土疲劳变形模量；E s --钢筋弹性模量；C20--表示立方体强度标准值为20N/m m 2的混凝土强度等级；f'cu --边长为150mm 的施工阶段混凝土立方体抗压强度；f cu,k --边长为150mm 的混凝土立方体抗压强度标准值；f ck ,f c --混凝土轴心抗压强度标准值，设计值；f tk ,f t --混凝土轴心抗拉强度标准值，设计值；f'ck ,f'tk --施工阶段的混凝土轴心抗压，轴心抗压拉强度标准值；f yk ,f ptk --普通钢筋，预应力钢筋强度标准值；f y ,f'y --普通钢筋的抗拉，抗压强度设计值；f py ,f'py --预应力钢筋的抗拉，抗压强度设计值。

第2.2.2条作用，作用效应及承载力N--轴向力设计值；N k ,N q --按荷载效应的标准组合，准永久组合计算的轴向力值；N p --后张法构件预应力钢筋及非预应力钢筋的合力；N p0--混凝土法向预应力等于零时预应力钢筋及非预应力钢筋的合力；N u0--构件的载面轴心受压或轴心受拉承载力设计值；N ux ,N uy --轴向力作用于X 轴，Y 轴的偏心受压或偏心受拉承载力设计值；M--弯矩设计值；M k ,M q --按荷载效应的标准组合，准永久组合计算的弯矩值；M u --构件的正截面受弯承载力设计值；M cr --受弯构件的正截面开裂弯矩值；T--扭矩设计值；V--剪力设计值；V cs --构件斜截面上混凝土和箍筋的受剪承载力设计值；F l --局部荷载设计值或集中反力设计值；σck ,σcq --荷载效应的标准组合，准永久组合下抗裂验算边缘的混凝土法向应力；σpc --由预加力产生的混凝土法向应力；σtp ,σcp --混凝土中的主拉应力，主压应力；σf c,max ,σf c,min --疲劳验算时受拉区或受压区边缘纤维混凝土的最大应力，最小应力；σs ,σp --正载面承载力计算中纵向普通钢筋，预应力钢筋的应力；σsk --按荷载效应的标准组合计算的纵向受拉钢筋应力或等效应力；σcon --预应力钢筋张拉控制应力；σp0--预应力钢筋合力点处混凝土法向应力等于零时的预应力钢筋应力；σpe --预应力钢筋的有效预应力；σl ,σ'l --受拉区，受压区预应力钢筋在相应阶段的预应力损失值；τ--混凝土的剪应力；ωmax --按荷载效应的标准组合并考虑长期作用影响计算的最大裂缝宽度。

材料性能Ec--混凝土弹性模量；Efc--混凝土疲劳变形模量；Es--钢筋弹性模量；C20--表示立方体强度标准值为20N/mm2的混凝土强度等级；f'cu--边长为150mm的施工阶段混凝土立方体抗压强度；fcu,k--边长为150mm的混凝土立方体抗压强度标准值；fck、fc--混凝土轴心抗压强度标准值，设计值；ftk、ft--混凝土轴心抗拉强度标准值，设计值；f'ck、f'tk--施工阶段的混凝土轴心抗压，轴心抗拉强度标准值；fyk、fptk--普通钢筋，预应力钢筋强度标准值；fy、f'y--普通钢筋的抗拉，抗压强度设计值；fpy、f'py--预应力钢筋的抗拉，抗压强度设计值。

作用，作用效应及承载力N--轴向力设计值；Nk、Nq--按荷载效应的标准组合，准永久组合计算的轴向力值；Np--后张法构件预应力钢筋及非预应力钢筋的合力；Np0--混凝土法向预应力等于零时预应力钢筋及非预应力钢筋的合力；Nu0--构件的截面轴心受压或轴心受拉承载力设计值；Nux、Nuy--轴向力作用于X轴，Y轴的偏心受压或偏心受拉承载力设计值；M--弯矩设计值；Mk、Mq--按荷载效应的标准组合，准永久组合计算的弯矩值；Mu--构件的正截面受弯承载力设计值；Mcr--受弯构件的正截面开裂弯矩值T--扭矩设计值；V--剪力设计值；Vcs--构件斜截面上混凝土和箍筋的受剪承载力设计值；Fl--局部荷载设计值或集中反力设计值；σck、σcq--荷载效应的标准组合，准永久组合下抗裂验算边缘的混凝土法向应力；σpc--由预加力产生的混凝土法向应力；σtp、σcp--混凝土中的主拉应力，主压应力；σfc,max、σfc,min--疲劳验算时受拉区或受压区边缘纤维混凝土的最大应力，最小应力；σs、σp--正载面承载力计算中纵向普通钢筋，预应力钢筋的应力；σsk--按荷载效应的标准组合计算的纵向受拉钢筋应力或等效应力；σcon--预应力钢筋张拉控制应力；σp0--预应力钢筋合力点处混凝土法向应力等于零时的预应力钢筋应力；σpe--预应力钢筋的有效预应力；σl、σ'l--受拉区，受压区预应力钢筋在相应阶段的预应力损失值；τ--混凝土的剪应力；ωmax--按荷载效应的标准组合并考虑长期作用影响计算的最大裂缝宽度。

混凝土结构设计原理课后题解答绪论0-1：钢筋和混凝土是两种物理、力学性能很不相同的材料,它们为什么能结合在一起工作？答:其主要原因是：①混凝土结硬后，能与钢筋牢固的粘结在一起，相互传递内力.粘结力是两种性质不同的材料能共同工作的基础。

②钢筋的线膨胀系数为1。

2×10-5C-1,混凝土的线膨胀系数为1。

0×10-5～1。

5×10—5C-1,二者的数值相近。

因此,当温度变化时，钢筋与混凝土之间不会存在较大的相对变形和温度应力而发生粘结破坏。

习题0-2：影响混凝土的抗压强度的因素有哪些?答：实验方法、实验尺寸、混凝土抗压实验室,加载速度对立方体抗压强度也有影响。

第一章1—1 混凝土结构对钢筋性能有什么要求？各项要求指标能达到什么目的？答:1强度高，强度系指钢筋的屈服强度和极限强度。

采用较高强度的钢筋可以节省钢筋,获得较好的经济效益。

2塑性好,钢筋混凝土结构要求钢筋在断裂前有足够的的变形，能给人以破坏的预兆.因此，钢筋的塑性应保证钢筋的伸长率和冷弯性能合格。

3可焊性好，在很多情况下,钢筋的接长和钢筋的钢筋之间的链接需通过焊接，因此，要求在一定的工艺条件下钢筋焊接后不产生裂纹及过大的变形,保证焊接后的接头性能良好.4与混凝土的粘结锚固性能好,为了使钢筋的强度能够充分的被利用和保证钢筋与混凝土共同作用，二者之间应有足够的粘结力。

1—2 钢筋冷拉和冷拔的抗压、抗拉强度都能提高吗？为什么？答：冷拉能提高抗拉强度却不能提高抗压强度，冷拉是使热轧钢筋的冷拉应力值先超过屈服强度，然后卸载,在卸载的过程中钢筋产生残余变形，停留一段时间再进行张拉，屈服点会有所提高，从而提高抗拉强度，在冷拉过程中有塑性变化，所以不能提高抗压强度。

冷拨可以同时提高钢筋的抗拉和抗压强度,冷拨是将钢筋用强力拔过比其径小的硬质合金拔丝模,钢筋受到纵向拉力和横向压力作用，内部结构发生变化，截面变小，而长度增加，因此抗拉抗压增强。
