最新版常用电工与电子学图形符号大全.doc

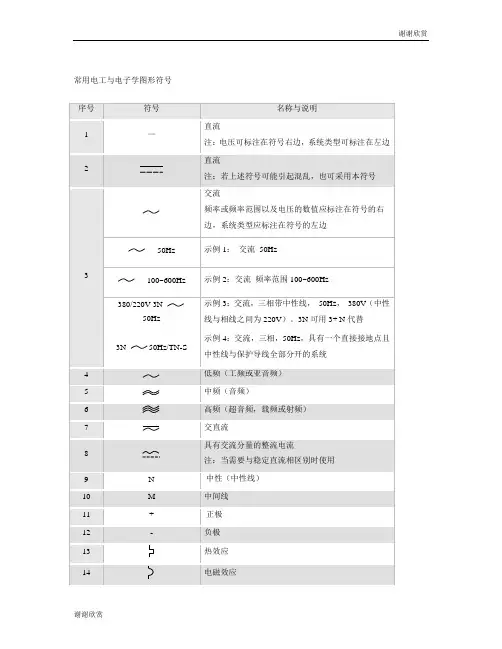

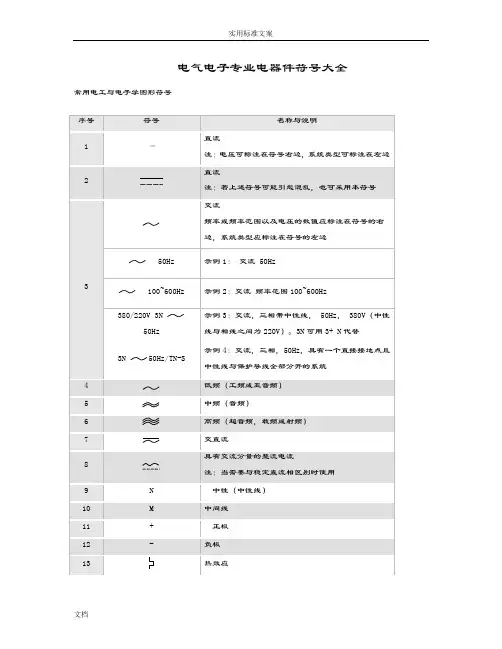

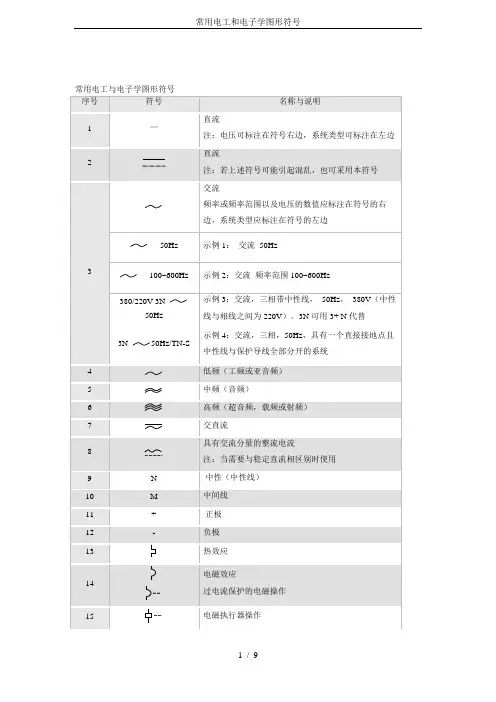

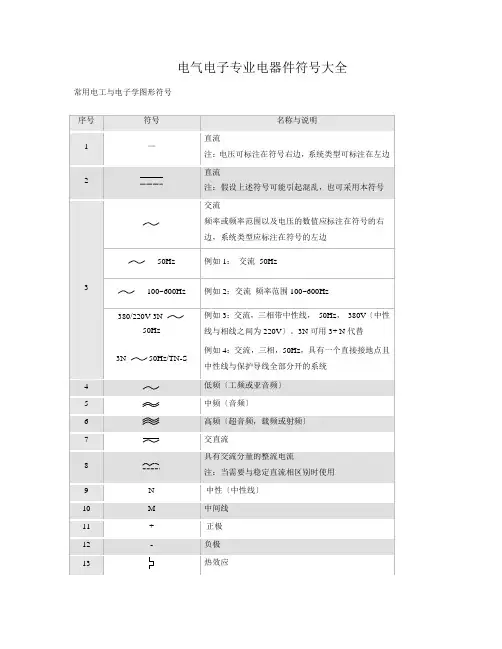

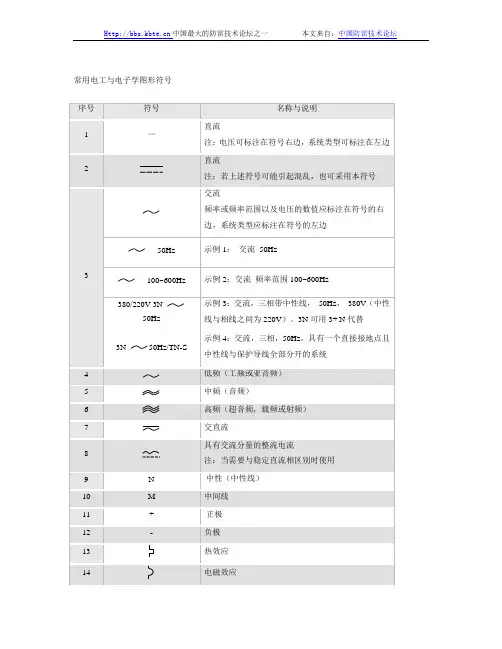

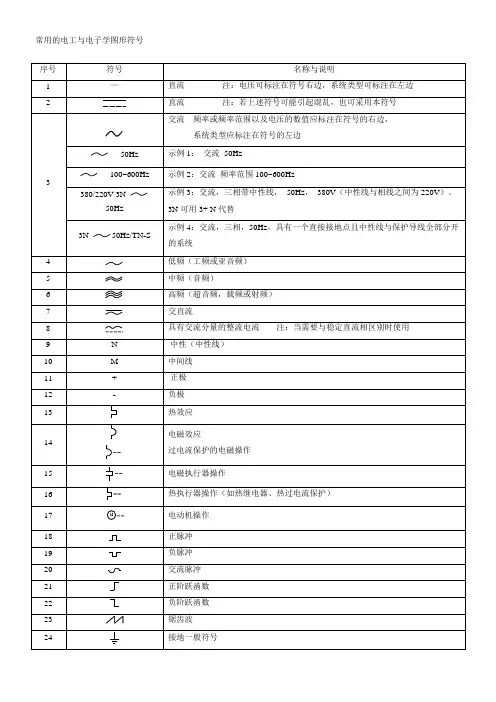

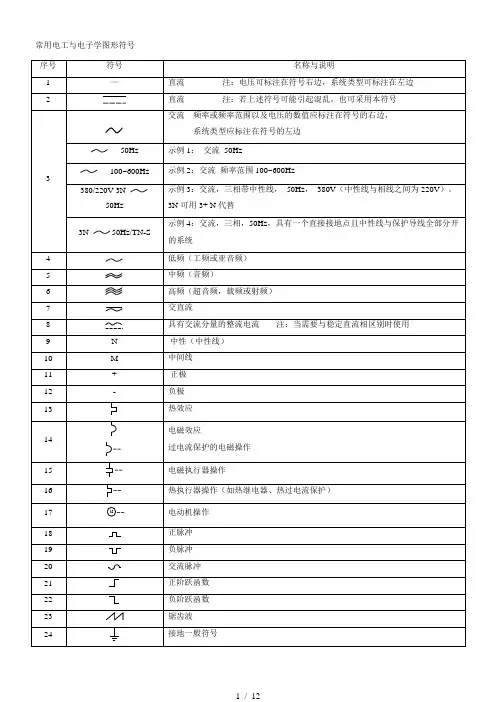

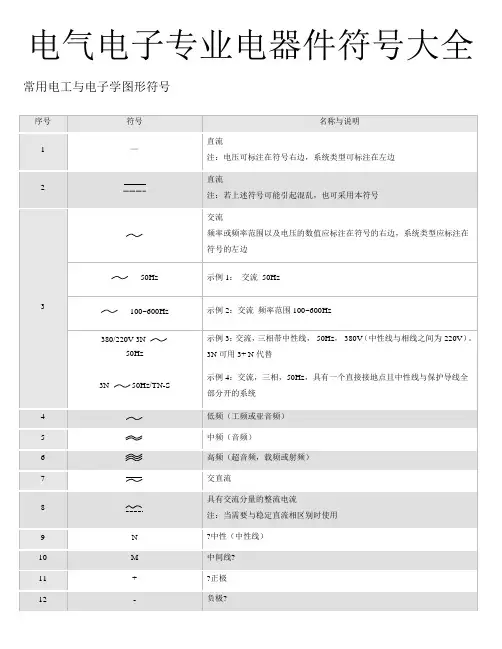

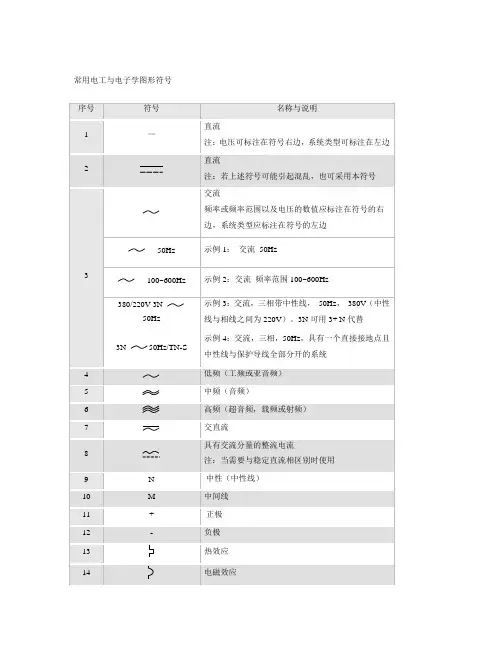

常用的电工与电子学图形符号序号符号名称与说明1 —直流注：电压可标注在符号右边，系统类型可标注在左边2 直流注：若上述符号可能引起混乱，也可采用本符号3交流频率或频率范围以及电压的数值应标注在符号的右边，系统类型应标注在符号的左边50Hz 示例1：交流50Hz100~600Hz 示例2：交流频率范围100~600Hz380/220V 3N50Hz示例3：交流，三相带中性线，50Hz，380V（中性线与相线之间为220V）。

3N可用3+ N代替3N 50Hz/TN-S示例4：交流，三相，50Hz，具有一个直接接地点且中性线与保护导线全部分开的系统4 低频（工频或亚音频）5 中频（音频）6 高频（超音频，载频或射频）7 交直流8 具有交流分量的整流电流注：当需要与稳定直流相区别时使用9 N 中性（中性线）10 M 中间线11 + 正极12 - 负极13 热效应14 电磁效应过电流保护的电磁操作15 电磁执行器操作16 热执行器操作（如热继电器、热过电流保护）17 M 电动机操作18 正脉冲19 负脉冲20 交流脉冲21 正阶跃函数22 负阶跃函数23 锯齿波24 接地一般符号25 无噪声接地（抗干扰接地）26 保护接地27 接机壳或接底板28 等电位29 理想电流源30 理想电压源31 理想回转器32 故障（用以表示假定故障位置）33 闪绕、击穿34 永久磁铁35 动触点注：如滑动触点36 测试点指示示例点，导线上的测试37 交换器一般符号/转换器一般符号注：①若变换方向不明显，可用箭头表示在符号轮廓上38 电机一般符号，符号内的星号必须用下述字母代替C同步交流机G 发电机G8同步发电机M电动机MG拟作为发电机或电动机使用的电机MS同步电动机注：可以加上符号—或∽SM伺服电机TG测速发电机TM力矩电动机IS感应同步器39 M 3~ 三相笼式异步电动机40 M 3~ 三相线绕转子异步电动机41 C 3~ 并励三相同步变速机42TMM 直流力矩电动机步进电机一般符号43G 电机示例：短分路复励直流发电机示出接线端子和电刷44M串励直流电动机45 M 并励直流电动机46 M 1~ 单相笼式有分相扇子的异步电动机47M1~单相交流串励电动机48 M1~~单向同步电动机49 MS1~单向磁滞同步电动机自整角机一般符号符号内的星号必须用下列字母代替：CX 控制式自整角发送机CT控制式自整角变压器TX 力矩式自整角发送机TR 力矩式自整角接收机50 手动开关一般符号51 按钮开关（不闭锁）52 拉拔开关（不闭锁）53 旋钮开关、旋转开关（闭锁）54 位置开关动合触点限制开关动合触点55 位置开关动断触点限制开关动断触点56 热敏自动开关动断触点57 热继电器动断触点58 接触器触点（在非动作位置断开）59 接触器触点（在非动作位置闭合）60 操作器件一般符号注：具有几个绕组的操作器件，可由适当数值的斜线或重复本符号来表示61 缓慢释放（缓放）继电器的线圈62 缓慢吸合（缓吸）继电器的线圈63 缓吸和缓放继电器的线圈64 快速继电器（快吸和快放）的线圈65 对交流不敏感继电器的线圈66 ~ 交流继电器的线圈67 热继电器的驱动器件68 熔断器一般符号69 熔断器式开关70 熔断器式隔离开关71 熔断器式负荷开关72 火花间隙73 双火花间隙74 动合（常开）触点注：本符号也可以用作开关一般符号75 动断（常闭）触点76 先断后合的转换触点77 中间断开的双向触点78 先合后断的转换触点（桥接）79 当操作器件被吸合时延时闭合的动合触点80 有弹性返回的动合触点81 无弹性返回的动合触点82 有弹性返回的动断触点83 左边弹性返回，右边无弹性返回的中间断开的双向触点84 指示仪表的一般符号星号须用有关符号替代，如A代表电流表等85 记录仪表一般符号星号须用有关符号替代，如W代表功率表等86 V 指示仪表示例：电压表87 A 电流表88 A sinϕ无功电流表89 var 无功功率表90 cosϕ功率因数表91 ϕ相位表92 Hz 频率表93 ↑检流计94 示波器95 n 转速表96 W 记录仪表示例：记录式功率表97 W var 组合式记录功率表和无功功率表98 记录式示波器99 Wh 电度表（瓦特小时计）100 Wh 无功电度表101 灯一般符号信号灯一般符号注：①如果要求指示颜色则在靠近符号处标出下列字母：RD 红、YE 黄、GN 绿、BU蓝、WH白②如要指出灯的类型，则在靠近符号处标出下列字母：Ne氖、Xe氦、Na钠、Hg汞、I碘、IN白炽、EL电发光、ARC弧光、FL荧光、IR红外线、UV紫外线、LED发光二极管102 闪光型信号灯103 电警笛报警器104优选型其它型峰鸣器105 电动器箱106 电喇叭107 优选型电铃其它型108 可调压的单向自耦变压器109 绕组间有屏蔽的双绕组单向变压器110 在一个绕组上有中心点抽头的变压器111 耦合可变的变压器112 三相变压器星形—三角形联结113 三相自耦变压器星形连接114 单向自耦变压器115 双绕组变压器注：瞬时电压的极性可以在形式Z中表示示例：示出瞬时电压极性标记的双绕组变压器流入绕组标记端的瞬时电流产生辅助磁通116 三绕组变压器117 自耦变压器118 电抗器扼流圈119 优选型其它型电阻器一般符号120 可变电阻器可调电阻器121 U 压敏电阻器、变阻器注：U可以用V代替122 滑线式变阻器123 带滑动触点和断开位置的电阻器124 滑动触点电位器125优选型其它型电容器一般符号注：如果必须分辨同一电容器的电极时，弧形的极板表示：①在圈定的纸介质和陶瓷介质电容器中表示外电极②在可调和可变的电容器中表示动片电极③在穿心电容器中表示纸电位电极126优选型其它型极性电容器127优选型其它型可变电容器可调电容器128优选型其它型微调电容器129 电感器线圈绕组扼流圈130 半导体二极度管一般符号131 发光二极管一般符号132Q利用室温效应的二极管Q可用t代替133 用作电容性器件的二极管（变容二极管）134 隧道二极管135 单向击穿二极管电压调整二极管江崎二极管136 双向击穿二极管137 反向二极管（单隧道二极管）138 双向二极管交流开关二极管139 三极晶体闸流管注：当没有必要规定控制极的类型时，这个符号用于表示反向阻断三极晶体闸流管140 反向阻断三极晶体闸流管N型控制极（阳极侧受控）141 反向阻断三极晶体闸流管P型控制极（阴极侧受控）142 可关断三极晶体闸流管，末规定控制极143 可关断三极晶体闸流管N型控制极（阳极侧受控）144 可关断三极晶体闸流管P型控制极（阴极侧受控）145 反向阻断四极晶体闸流管146 双向三极晶体闸流管三端双向晶体闸流管147 反向导通三极晶体闸流管，末规定控制极148 反向导通三极晶体闸流管，N型控制极（阳极侧受控）149 反向导通三极晶体闸流管，P型控制极（阴极侧受控）150 光控晶体闸流管151 PNP型半导体管152 NPN型半导体管，集电极接管壳153 NPN型雪崩半导体管154 具P型基极单结型半导体管155 具有N型基极单结型半导体管156 N型沟道结型场效应半导体管注：栅极与源极引线应绘在一直线上157 P型沟道结型场效应半导体管158 增强型、单栅、P沟道和衬底无引出线绝缘相场效应半导体管159 增强型、单栅、N沟道和衬底无引出线绝缘相场效应半导体管160 增强型、单栅、P沟道和衬底有引出线绝缘相场效应半导体管161 增强型、单栅、N沟道和衬底与源极在内部连接绝缘相场效应半导体管162 耗尽型、单栅、N沟道和衬底无引出线的栅场效应半导体管163 耗尽型、单栅、P沟道和衬底无引出线的栅场效应半导体管164 耗尽型、单栅、N沟道和衬底有引出线的栅场效注：在多栅的情况下，主栅极与源极的引线应在一条直线上165 光敏电阻具有对称导电性的光电器件166 光电二极管具有非对称导电性的光电器件167 光电池168 光电半导体管（示出PNP型）169 原电池或蓄电池170 原电池组或蓄电池组171 ≥1 “或”单元，通用符号只有一个或一个以上的输入呈现“1”状态，输出才呈现“1”状态注：如果不会引起意义混淆，“≥1”可以用“1”代替172 & “与”单元，通用符号只有所有输入呈现“1”状态，输出才呈现“1”状态173 ≥m 逻辑门槛单元，通用符号只有呈现“1”状态输入的数目等于或大于限定符号中用m表示的数值，输出才呈现“1”状态注：①m总是小于输出端的数目②具有m―1的单元就是上述“或”单元174 =m 等于m单元，通用符号只有呈现“1”状态输入的数目等于限定符号中以m表示的数值，输出才呈现“1”状态注：①m总是小于输出端的数目②m―1的2输入单元就是通常所说的“异或”单元175 >=/2 多数单元，通用符号只有多数输入呈现“1”状态，输出才呈现“1”状态176 逻辑恒等单元，通用符号只有所有输入呈现相同的状态，输出才呈现“1”状态177 2k+1 奇数单元（奇数校验单元）模z加单元，通用符号只有呈现“1”状态的输入数目为（1、3、5等），输出才呈现“1”状态178 2k 偶数单元，（偶数校验单元）通用符号只有呈现“1”状态的输入数目为偶数（0、2、4等），输出就呈现“1”状态179 =1 异或单元，只有两个输入之一呈现“1”状态，输出才呈现“1”状态180 - 1 输出无专门放大的缓冲单元只有输入呈现“1”状态，输出才呈现“1”状态181 1非门反相器（在用逻辑非符号表示器件的情况下）只有输入呈现外部“1”状态，输出才呈现外部“0”状态182 1 反相器（在用逻辑极性符号表示器件的情况下），只有输入呈现H 电平，输出才呈现L 电平183 & 1 2 I3 I2 & 3输入与非门例如：CTCT1010（国外对应号 SN7410）的一部分184 4 63 5 ≥1 3输入与非门例如：CTCT1027（国外对应号 SN7427）的一部分185 11& 1213 2输入与非门（具有斯密特触发器）例如：CTCT1132（国外对应号 SN74132）的一部分 只有加到每一个输入的外部电平达到其门槛值V 1时，输出才呈现其内部“1”状态， 输出维持其内部“1”状态，直到加在两输入端外部电平有一个达到它的门槛值V2为止注：本符号不等效于11& 12 13186X/Y X/Y 编码器 / 代码转换器 通用符号注：X 和Y 可分别用表示输入和输出信号代码的适当符号代替 187Σ加法器，通用符号188X/Y P-Q减法器，通用符号189乘法器，通用符号190CO Σ半加器191ΣCI CO一位全加器注：简单的一位全加器可用奇数单元（模2加单元）和逻辑门槛单元另行描述。
