设计草图画法

粤教版⾼中通⽤技术必修1课件草图及画法设计草图及其绘制【教学内容】【教材分析】在设计草图及其绘制⼀课中向学⽣介绍了设计草图、绘制草图，草图在设计中的实际意义和作⽤。

⼀、绘制草图的概念①绘制草图是不⽤绘图仪器的，⽽按⽬测⽐例徒⼿画出图样的绘图⽅法，这种图样成为草图或徒⼿画。

这种图主要⽤于现场测绘，设计⽅案讨论或技术交流，因此，⼯程技术⼈员必须具备徒⼿绘图的能⼒。

绘画主要⼿段有3种⼀是仪器绘图，⼆是徒⼿绘图，三是计算机绘图。

⼆、⽤草图表达构思有了好的构思，⽤草图把它表达出来，草图⼀般都采⽤徒⼿绘画来完成③。

徒⼿绘画就是只⽤铅笔，不⽤尺和其它绘图⼯具的绘图技能，练习好这种技能就可以尽快把⾃⼰的构思画出来，这是⼀种很有使⽤价值的技能。

三、绘制草图的要求和⽅法①③徒⼿绘画练习的基本⽅法有（1）直线画法（2）圆和曲线画法（3）⽴体图画法典型案例：汽车草图【教学⽬标】【重点难点】教学重点：徒⼿绘制设计草图的⽅法和步骤。

教学难点：应⽤设计草图来表达设计意图。

【教学思路（建议）】本课的教学，主要是要求学⽣掌握草图的绘制的基本⽅法和步骤。

⾸先可播放幻灯⽚，学⽣看了这些产品，⾃然有⼀种感叹，草图设计的多好！从学⽣们的惊叹与羡慕中，引出本课的教学内容。

这些设计为什么画得这么好，就是因为设计师们在做此产品前有很好的构思。

有了好的构思，怎样把它表达出来——画个草图，这是常⽤的⽅法。

（⼀）什么是草图？草图分构思草图、设计草图（⼆）绘制草图的要求绘制草图必须要掌握其基本的练习⽅法，教师必须对学⽣讲清楚，同时教师要现场演⽰，激发学⽣的求知欲望及动⼿能⼒的培养。

（1）直线画法要领：铅笔削成锥形，先打点，然后⼿腕靠着纸⾯，沿图线⽅向移动，眼睛要注意终点⽅向⼀笔画成。

画短线，⽤⼿腕运笔；画长线以⼿臂动作带动⼿腕运笔。

直线分⽔平线、竖线、斜线，须逐个练习，从练习中掌握画线的技能技巧。

如：画⽔平线时，可将纸微微左倾，⾃左向右画线，如图（a ）；画竖线，⾃上向下运笔画线，如图（b）；画斜线可转动纸张，使所画的斜线正好处于顺⼿⽅向，如图(c) ；练到⼀定程度，再进⾏画各种⾓度、⽅形的练习。

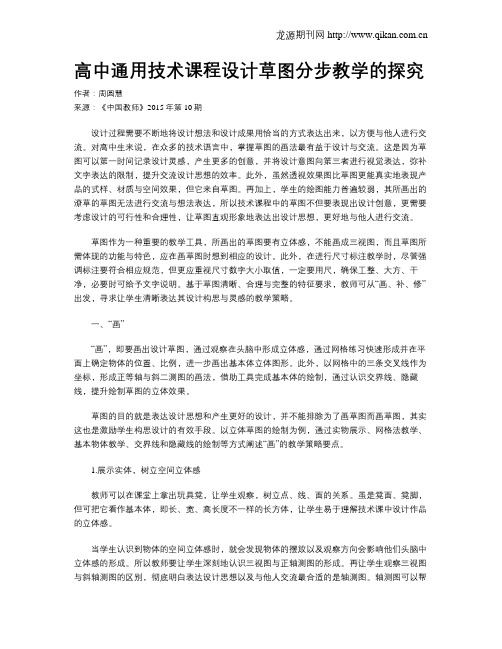

高中通用技术课程设计草图分步教学的探究作者：周圆慧来源：《中国教师》2015年第10期设计过程需要不断地将设计想法和设计成果用恰当的方式表达出来，以方便与他人进行交流。

对高中生来说，在众多的技术语言中，掌握草图的画法最有益于设计与交流。

这是因为草图可以第一时间记录设计灵感，产生更多的创意，并将设计意图向第三者进行视觉表达，弥补文字表达的限制，提升交流设计思想的效率。

此外，虽然透视效果图比草图更能真实地表现产品的式样、材质与空间效果，但它来自草图。

再加上，学生的绘图能力普遍较弱，其所画出的潦草的草图无法进行交流与想法表达，所以技术课程中的草图不但要表现出设计创意，更需要考虑设计的可行性和合理性，让草图直观形象地表达出设计思想，更好地与他人进行交流。

草图作为一种重要的教学工具，所画出的草图要有立体感，不能画成三视图，而且草图所需体现的功能与特色，应在画草图时想到相应的设计。

此外，在进行尺寸标注教学时，尽管强调标注要符合相应规范，但更应重视尺寸数字大小取值，一定要用尺，确保工整、大方、干净，必要时可给予文字说明。

基于草图清晰、合理与完整的特征要求，教师可从“画、补、修”出发，寻求让学生清晰表达其设计构思与灵感的教学策略。

一、“画”“画”，即要画出设计草图，通过观察在头脑中形成立体感，通过网格练习快速形成并在平面上确定物体的位置、比例，进一步画出基本体立体图形。

此外，以网格中的三条交叉线作为坐标，形成正等轴与斜二测图的画法，借助工具完成基本体的绘制，通过认识交界线、隐藏线，提升绘制草图的立体效果。

草图的目的就是表达设计思想和产生更好的设计，并不能排除为了画草图而画草图，其实这也是激励学生构思设计的有效手段。

以立体草图的绘制为例，通过实物展示、网格法教学、基本物体教学、交界线和隐藏线的绘制等方式阐述“画”的教学策略要点。

1.展示实体，树立空间立体感教师可以在课堂上拿出玩具凳，让学生观察，树立点、线、面的关系。

第六章设计图样的绘制第一节设计表现图教学目标：知识与技能：1、了解技术语言的种类及其应用；能用恰当的方式与他人交流设计想法和成果；2、能绘制简单的草图来表达技术设计的意图；3、能识读效果图；4、了解基本几何体的正等轴测图的画法。

会综合应用不同种类的技术语言来表达和交流自己的设计思想。

过程与方法：经历观绘制设计图形过程，体验从设计构思转化为设计语言的过程；情感、态度和价值观：领略设计的绘图的重要性，体验技术语言的魅力。

教学重点：能绘制草图来表达设计意图；了解基本几何体的正等轴测图的画法。

教学难点：能绘制草图来表达设计意图；基本几何体的正等轴测图的画法。

教学过程：（一）技术语言的种类与应用先让学生回答，什么是语言？经过简短的讨论后，容易得出：它是人们用于相互交流和表达的工具。

接着，教师可以拿出一个发出红光的手电筒，对学生说：当你驾驶着汽车在路上行驶时，突然看到前面亮页 1 第起了红灯，你知道它是什么意思吗？对，是“停车，不准通行！”，那么，这是谁向你表达的这个意思呢？对，是交通管理部门。

因此，可以说，这个“红灯”就是交通管理部门和司机们交流和表达的工具。

显然，它也具有语言的功能。

因而，它也是一种语言。

只不过它是用在技术活动中的语言。

从而引出课题。

接下来，可以用多种方式来介绍“常见的技术语言及其主要用途”。

下面的内容供参考。

1、图样。

这是在工程技术中最常用的一种表达、交流工具。

这也是下面我们要重点学习的一种技术语言；2、图表。

通常用于统计数据的表达。

常见的有表格、柱形坐标式、图表、饼形图表等；3、模型。

一般是用于建筑物、建筑群的表示。

地理、军事上用的沙盘模型也是属于模型式技术语言、4、符号、标志。

在交通、广告上用等很多，在工程图纸上也有用规定的标志、符号来表示一些特殊的要求。

5、声音。

如号音、汽笛、喇叭等在表达某些特殊信息时发出的声音。

6、手语和旗语。

在交通、航海方面用于指挥和交流和沟通。

哑语也是手势语言。

时装画的画法时装画是以时装为表现主体，展示人体着装后的效果、气氛，并具有一定艺术性、工艺技术性的一种特殊形式的画种。

时装画是一门艺术，它是时装设计的专业基础之一，是衔接时装设计师与工艺师、消费者的桥梁。

时装画表现的主体是时装，脱离这一点，便难以称之为时装画。

几个世纪以来，包括今天的艺术家们，对时装的热情从没有减退过，我们可以看到许许多多将时装描绘得灿烂辉煌的人物绘画作品，但这些作品之所以不能称之为时装画，是因为它们表现的主体是人而不是时装。

而时装画的内容是表现或预视时装穿在人体之上的一种效果、一种精神、一种着装后的气氛。

时装画还具有另一个特点，即具有双重性质：艺术性和工艺技术性。

首先，作为以绘画形式出现的时装画，它脱离不了艺术的形式语言。

对于时装来说，时装本身便是艺术的完美体现。

而以绘画形式、材料或创造方法来表现的时装画，则是其创作、绘制的基本要求。

虽然近期出现的电脑时装画，脱离了传统的绘画工具材料，但从创作心理过程以及电脑最终所表现的视觉效果来看，电脑时装画仍然是属于绘画的形式范畴，只是其运作过程和表现的方式与传统的时装画有所不同。

其次，时装画的工艺技术性，是指作为时装设计专业基础的时装画不能摆脱以人为基础并受时装制作工艺制约的特性，即在表现过程中，需要考虑时装完成后，穿着于人体之上的时装效果和满足工艺制作的基本条件。

时装画的分类时装画具有多种类型，大致可以归纳为四个方面：1．时装设计草图时装设计是一项时间性相当强的工作，需要设计者在极短的时间内，迅速捕捉、记录设计构思。

这种特殊条件使得这类时装画具有一定的概括性、快速性，而同时又必须让包括设计者在内的读者通过简洁明了的勾画、记录，读懂设计者的构思。

一般来说，具有这种特性的时装画，便是时装设计草图。

时装设计草图，可以在任何时间、任何地点，以任何工具，甚至简单到一支铅笔、一张纸便可以绘制了。

通常设计草图并不追求画面视觉的完整性，而是抓住时装的特征进行描绘。

高二第六章《设计图样的绘制》知识点归纳一、设计表现图．技术语言的种类及其应用：a技术语言是一种在技术活动中进行信息交流的特有的语言形式。

按照专业类型来分：计算机程序语言、工程图学语言等；依照人的感觉类型的不同来分：视觉语言、听觉语言和触觉语言等；据人的视觉形式的不同来分：有图形符号语言、文字符号语言等[技术语言的特征]：言简意赅、通俗直观、[口头语言]：较多适用于面对面的、规范要求并不过于严格的场合，其特点是简洁、方便。

[技术图样]：采用某种规范形式将设计用图样的形式表达出来。

特点：易于把握技术特征，最具技术特征。

呈现较复杂产品的设计方案及对设计进行详细说明陈述时，比较合适。

[模型]：具有感性、直观的特点，特点：容易吸引观众或读者的注意[图表]：方式相对比较正式，具有一定技术要求的交流，其特点：较为规范，可以反复查阅、核对。

是表达设计思想的一种十分有效的手段。

图表包括：表格、草图、效果图等。

[计算机演示、网页]：逐渐重要，使各组成部分具体情况、结构和运作方式一目了然[网络语言]：帮助人们实现了远程的设计交流的需要。

．简单的草图：c草图也叫方案草图或设计速写，它能迅速捕捉和记录设计者转瞬即逝的创作灵感，表达设计创意，是把设计构思转化为现实图形的有效手段之一。

可分为构思草图和设计草图。

网格徒手画要领：与地面垂直的线垂直画，与地面平行的线按网格上的斜线画，同时以网格上的小格来确定物体的比例关系。

草图的绘制步骤，详细参看P115．简单的效果图：a在识图时要注意从整体上把握产品的形态、功能和特征，要注意从中了解产品外观上的实际比例关系和色彩搭配及材质感，了解产品内部结构和色彩装饰效果。

．基本几何体的正等轴测图的画法：a轴间角：1200，轴向变形系数：1切割法要领：1.先画轴线，2.再画出整体的轴测图，3.然后再切割，4.可见轮廓线加粗二、常见的技术图样．一般技术图样所采用的投影方法：a正投影法就是假设投影光线与投影平面垂直，在投影平面上求取物体的投影的方法。

设计草图及其绘制商南县高级中学魏克华【教学内容】【教材分析】在设计草图及其绘制一课中向学生介绍了设计草图、绘制草图，草图在设计中的实际意义和作用。

一、绘制草图的概念①绘制草图是不用绘图仪器的，而按目测比例徒手画出图样的绘图方法，这种图样成为草图或徒手画。

这种图主要用于现场测绘，设计方案讨论或技术交流，因此，工程技术人员必须具备徒手绘图的能力。

绘画主要手段有3种一是仪器绘图，二是徒手绘图，三是计算机绘图。

二、用草图表达构思有了好的构思，用草图把它表达出来，草图一般都采用徒手绘画来完成③。

徒手绘画就是只用铅笔，不用尺和其它绘图工具的绘图技能，练习好这种技能就可以尽快把自己的构思画出来，这是一种很有使用价值的技能。

三、绘制草图的要求和方法①③徒手绘画练习的基本方法有（1）直线画法（2）圆和曲线画法（3）立体图画法典型案例：汽车草图【教学目标】教学重点：徒手绘制设计草图的方法和步骤。

教学难点：应用设计草图来表达设计意图。

【教学思路（建议）】本课的教学，主要是要求学生掌握草图的绘制的基本方法和步骤。

首先可播放幻灯片，学生看了这些产品，自然有一种感叹，草图设计的多好！从学生们的惊叹与羡慕中，引出本课的教学内容。

这些设计为什么画得这么好，就是因为设计师们在做此产品前有很好的构思。

有了好的构思，怎样把它表达出来——画个草图，这是常用的方法。

（一）什么是草图？草图分构思草图、设计草图（二）绘制草图的要求绘制草图必须要掌握其基本的练习方法，教师必须对学生讲清楚，同时教师要现场演示，激发学生的求知欲望及动手能力的培养。

（1）直线画法要领：铅笔削成锥形，先打点，然后手腕靠着纸面，沿图线方向移动，眼睛要注意终点方向一笔画成。

画短线，用手腕运笔；画长线以手臂动作带动手腕运笔。

直线分水平线、竖线、斜线，须逐个练习，从练习中掌握画线的技能技巧。

如：画水平线时，可将纸微微左倾，自左向右画线，如图（a ）；画竖线，自上向下运笔画线，如图（b）；画斜线可转动纸张，使所画的斜线正好处于顺手方向，如图(c) ；练到一定程度，再进行画各种角度、方形的练习。
