分布式光伏电站设计方案参考

屋顶分布式光伏电站设计及施工方案三篇篇一：屋顶分布式光伏电站设计及施工方案1、项目概况一、项目选址本项目处于山东省聊城市，位于北纬35°47’~37°02’和东经115°16’~116°32‘之间。

地处黄河冲击平原，地势西南高、东北低。

平均坡降约1/7500，海拔高度27.5-49.0米。

属于温带季风气候区，具有显著的季节变化和季风气候特征，属半干旱大陆性气候。

年干燥度为1.7-1.9。

春季干旱多风，回暖迅速，光照充足，太阳辐射强；夏季高温多雨，雨热同季；秋季天高气爽，气温下降快，太阳辐射减弱。

年平均气温为13.1℃。

全年≥0℃积温4884—5001℃，全年≥10℃积温4404—4524℃，热量差异较小，无霜期平均为193—201天。

年平均降水量578.4毫米，最多年降水量为1004.7毫米，最少年降水量为187.2毫米。

全年降水近70%集中在夏季，秋季雨量多于春季，春季干旱发生频繁，冬季降水最少，只占全年的3%左右。

光资源比较充足，年平均日照时数为2567小时，年太阳总辐射为120.1—127.1千卡/cm^2，有效辐射为58.9—62.3千卡/cm^2。

属于太阳能资源三类可利用地区。

结合当地自然条件，根据公司要求的勘察单选定站址，并充分考虑了以下关键要素：1、有无遮光的障碍物（包括远期与近期的遮挡）2、大风、冬季的积雪、结冰、雷击等灾害本方案屋顶有效面积60m2，采用260Wp光伏组件24块组成，共计建设6.44KWp屋顶分布式光伏发电系统。

系统采用1台6KW光伏逆变器将直流电变为220V交流电，接入220V线路送入户业主原有室内进户配电箱，再经由220V线路与业主室内低压配电网进行连接，送入电网。

房屋周围无高大建筑物，在设计时未对此进行阴影分析。

2、配重结构设计根据最新的建筑结构荷载规范GB5009-20XX中，对于屋顶活荷载的要求，方阵基础采用C30混凝土现浇，预埋安装地角螺栓，前后排水泥基础中心间距0.5m。

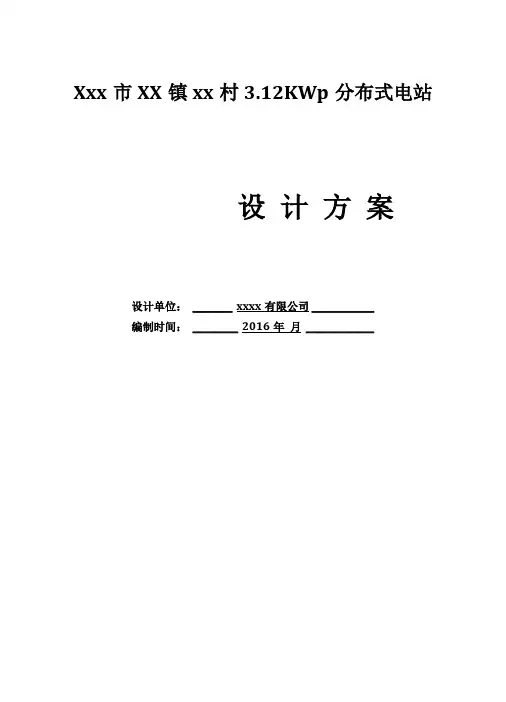

Xxx市XX镇xx村3.12KWp分布式电站设计方案设计单位： _______ xxxx有限公司___________编制时间： ________ 2016年月 ____________1、项目概况................................................. -2 -2、设计原则................................................. -3 -3、系统设计................................................. -4 - （一）光伏发电系统简介..................................... -4 - （二）项目所处地理位置..................................... -5 - （三）项目地气象数据....................................... -6 - （四）光伏系统设计......................................... -8 -4.1、光伏组件选型........................................ -8 -4.2、光伏并网逆变器选型.................................. -9 -4.3、站址的选择.......................................... -9 -4.4、光伏最佳方阵倾斜角与方位......................... -11 -4.5、光伏方阵前后最佳间距设计......................... -12 -4.6、光伏方阵串并联设计............................... -13 -4.7、电气系统设计..................................... -13 -4.8、防雷接地设计..................................... -14 -4、财务分析.............................................. -19 -5、节能减排.............................................. -20 -6、结论.................................................. -21 -1、项目概况光伏发电特指采用光伏组件，将太阳能直接转换为电能的发电系统。

分布式光伏电站设计方案参考一、引言随着人类对清洁能源需求的不断增长，光伏发电作为一种环保、可再生的能源形式受到了越来越多的关注和使用。

与传统的大型集中式光伏电站相比，分布式光伏电站具有灵活性和可扩展性强的优点。

本文将提出一种分布式光伏电站设计方案，旨在实现最大的电能利用效率和经济效益。

二、设计方案1.布局优化：根据地形、气象条件和用电需求，选择合适的场地布局。

尽可能选择大面积、高太阳辐射、无遮挡的区域，以提高光伏电池板的发电效率。

2.光伏电池板选择：采用高效的光伏电池板，如单晶硅、多晶硅或PERC电池板等。

同时，考虑到成本和维护的因素，选择耐候性好、温度抗性强的材料。

3.逆变器选择：选用高效率、可靠性高的逆变器。

逆变器的选择要符合国家相关标准，并考虑到电网连接、防雷接地等安全问题。

4.储能系统：为了解决光伏发电的间歇性和波动性，必须配置适当的储能系统。

可选用锂离子电池、钠硫电池或超级电容器等。

储能系统应能够实现储存和释放电能的功能，并具备高效率、长寿命和良好的安全性能。

5.电网连接：将分布式光伏电站与电网相连接，实现自用和上网发电的功能。

确保连接的安全可靠，符合国家相关标准和要求。

6.监控系统：引入远程监控系统，实时了解分布式光伏电站的运行情况。

通过监控系统，可以监测发电量、电池状态、逆变器工作状态等重要参数，并及时发现故障和异常情况。

7.电站维护：定期对光伏电池板、逆变器、储能系统等进行检修和维护，确保设备的正常运行。

合理安排维护计划，做好备件管理，确保设备可靠性和寿命。

8.电站升级：根据未来的需求和技术发展，对分布式光伏电站进行升级改造。

可以考虑引入智能控制系统、增加电站规模、提高发电效率等手段，以适应不断变化的能源需求。

三、经济效益1.节约能源成本：利用太阳能进行发电，避免了对传统能源的依赖，降低了电力采购成本。

2.减少电网损耗：分布式光伏电站可以就近供电，减少输电过程中的电能损耗，提高输电效率。

屋顶分布式光伏电站设计及施工方案设计一、设计方案1.选址分析：在选择屋顶作为光伏电站的位置时，需要考虑以下几个方面：-组件安装的方向：确保组件能够面向太阳以获取最大的太阳辐射。

-屋顶结构的稳定性：确定屋顶能够承受光伏组件的重量，并避免对屋顶结构造成损害。

-遮挡物：确保屋顶上没有大型的遮挡物，如树木或其他建筑物。

2.光伏组件布局：在屋顶上安装光伏组件时，需要考虑以下几个因素：-组件的倾角和朝向：根据所在地的纬度确定组件的倾角，并使其朝向太阳，以获得最佳的光照条件。

-组件之间的间距：确保组件之间有足够的间隔，以避免相互之间的阴影，并提高整个电站的发电效率。

3.逆变器和电池储能系统的选择：逆变器是将直流电转换为交流电的关键设备，而电池储能系统能够存储白天产生的多余能量以供夜间使用。

在选择逆变器和电池储能系统时，需要考虑以下几个因素：-太阳能电池板的输出功率：适配逆变器和电池储能系统的额定功率。

-系统的可靠性和效率：选择可靠性高、效率较高的设备，以提高整个电站的性能。

4.控制和监测系统：为了实现对光伏电站的远程监控和控制，需要安装一套专门的控制和监测系统。

该系统可以监测电站的发电情况、能量产量和设备运行状态，并远程调整电站的工作模式，以提高整体的发电效率。

二、施工方案1.屋顶结构评估：在施工前需要对屋顶的结构进行评估，确保其能够承受光伏组件的重量。

如果屋顶不够稳定，可能需要进行加固或修复工作。

2.组件安装：将太阳能电池板安装在屋顶上，并确保每个组件的倾角和朝向符合设计要求。

安装过程中需要注意安全，使用合适的工具和设备，避免对组件造成损坏。

3.电气连接：将组件连接到逆变器和电池储能系统。

这包括安装电缆和连接器，并确保其安全可靠，避免电气故障和短路。

4.控制和监测系统安装：安装控制和监测系统，确保其正常工作。

这包括安装传感器、数据采集设备和远程控制设备，并配置相应的软件和网络连接。

5.系统调试和测试：在完成安装后，对整个光伏电站进行调试和测试。

3KW屋顶分布式光伏电站设计方案解析随着全球能源需求的不断增长和环境保护意识的提高，分布式光伏电站作为清洁能源的一种重要形式，在能源领域得到了越来越广泛的应用。

在工业和商业场所，屋顶是一个理想的光伏电站建设位置，因为不占用地面空间，且能够充分利用屋顶面积，实现能源的自给自足。

本文将以一个3KW的屋顶分布式光伏电站为例，介绍其设计方案及解析，以提供给读者更深入的了解和参考。

1.光伏组件选型：对于3KW的屋顶分布式光伏电站，光伏组件选型至关重要。

一般情况下，可以选择在市场上较为成熟和稳定的多晶硅或单晶硅光伏组件。

在选择组件时，需要考虑其转换效率、耐久性、质量保证以及生产厂家的信誉等因素。

2.逆变器选型：逆变器是将太阳能板产生的直流电转换为交流电的关键设备。

对于3KW的分布式光伏电站，可以选择容量适中的串联逆变器，以确保电能转换效率和系统运行稳定性。

3.建设规划：在确立分布式光伏电站的规模和选型之后，需要进行详细的建设规划。

首先是屋顶的可行性评估，包括承重能力、倾斜度和朝向等因素。

其次是光伏组件的布局设计，要合理利用屋顶空间，避免遮挡和阴影影响发电效率。

4.系统连接：在设计分布式光伏电站时，需要确保系统的连接和布线是稳固可靠的。

逆变器和电表等设备的安装位置要合理布置，以便日后的维护和管理。

5.运维管理：建设完毕后，需要及时进行系统的监测和管理。

通过监测系统的发电数据，可以及时发现故障并进行处理，确保系统的正常运行和发电效率。

6.经济性分析：对于3KW的屋顶分布式光伏电站，还需要进行经济性分析。

包括前期投资、每年的发电量和收益、系统寿命等因素，来评估其是否具有投资回报的潜力。

在设计和建设3KW屋顶分布式光伏电站时，需要考虑上述方面，以确保系统的安全稳定和高效运行。

分布式光伏电站作为一种清洁能源的形式，对于减少碳排放和改善环境质量具有积极的意义。

希望本文的介绍能够帮助读者更好地了解和投入到光伏电站建设领域中。

分布式光伏设计方案模板一、项目概述分布式光伏设计方案是为小型光伏电站的安装设计提供一套通用且实用的设计方案，包括设备选择、系统配置、施工方案、安全措施等各个方面。

本方案旨在确保最大程度地利用资源、提高效率、降低成本并确保安全。

二、项目背景与需求1. 项目地点：明确光伏电站的具体安装位置，包括地理位置、地形特点等。

2. 电力需求：了解项目所在地的电力需求，以便确定电站规模和配置。

3. 政策法规：深入了解相关政策法规，确保项目符合当地要求。

4. 时间限制：考虑项目的时间限制，确保设计方案能在规定时间内完成。

三、设备选择与配置1. 光伏板（电池板）：根据当地气候条件和日照时间，选择适合的光伏板型号和数量。

2. 逆变器：根据电站规模和配置，选择适合的逆变器型号，确保电力输出质量和稳定性。

3. 支架：根据安装位置和地形特点，选择合适的支架类型，确保稳定性和安全性。

4. 电缆与配电箱：根据设计需要，选择合适的电缆和配电箱型号，确保电力传输和分配的效率。

5. 监控系统：考虑安装监控系统，以便实时监控电站的运行状态。

四、系统设计1. 电站布局：根据项目需求和安装位置，设计合理的电站布局，确保充分利用空间和资源。

2. 线路规划：根据电缆长度和规格，规划合理的线路布局，确保电力传输的效率和安全性。

3. 功率计算：根据设备选择和配置，进行详细的功率计算，确定电站的规模和配置。

4. 防雷接地：设计合理的接地系统，确保电站的安全运行。

5. 自动化与智能化：考虑将自动化和智能化技术应用于电站设计中，以提高运维效率和管理水平。

五、施工方案1. 施工时间表：根据项目规模和特点，制定合理的施工时间表，确保按时完成施工任务。

2. 施工队伍：选择有经验的施工队伍，并确保他们具备相应的资质和技能。

3. 安全措施：制定详细的安全措施和应急预案，确保施工过程中的安全和稳定。

同时，应确保施工现场的整洁和规范。

4. 工程验收：在施工完成后，进行工程验收，确保电站的正常运行。

lOOKWp光伏并网发电系统技术方案一、总体设计方案 (2)二、系统组成 (3)三、相关规范和标准 (3)四、设计过程 (4)4.1并网逆变器 (4)4.1.1性能特点简介 (4)4.1.2电路结构 (5)4.1.3技术指标 (5)4.1.4 LCD液晶显示及菜单简介 (6)4.1.5并网逆变器图片 (16)4.2光伏电池组件 (17)4.3光伏阵列防雷汇流箱 (17)4.4交直流防雷配电柜 (18)4.5系统接入电网 (19)4.6系统监控装置 (19)4.7环境监测仪 (22)4.8系统防雷接地装置 (22)五、系统主要设备配置清单 (23)六、系统电气原理框图 (25)一、总体设计方案针对100KW|光伏并网发电系统项目，我公司建议采用分块发电、集中并网方案，元，通过1台SG100K3100KVV并网逆变器接入0.4KV交流电网，实现并网发电功能。

系统的电池组件可选用180Wp（35V单晶硅光伏电池组件，其工作电压约为35V,开路电压约为45V。

根据SG100K3并网逆变器的MPP■工作电压范围（450V〜820V），每个电池串列按照16块电池组件串联进行设计，100KW勺并网单元需配置35个电池串列，共560块电池组件,其功率为100.8KWp为了减少光伏电池组件到逆变器之间的连接线，以及方便维护操作，建议直流侧采用分段连接，逐级汇流的方式连接，即通过光伏阵列防雷汇流箱（简称“汇流箱”）和配电柜将光伏阵列进行汇流。

汇流箱的防护等级为IP65，可在户外安装在电池支架上，每个汇流箱可接入6路电池串列，每100KW并网单元需配置6台汇流箱，整个100KW的并网系统需配置6台汇流箱。

并网发电系统配置1台交直流防雷配电柜，该配电柜包含了直流防雷配电单元和交流防雷配电单元。

其中：直流防雷配电单元是将6台汇流箱进行配电汇流，接入SG100K3 逆变器；交流防雷配电单元提供一台SG100K3逆变器的三相AC380V,50Hz交流并网接口，并经三相计量表后接入电网。

3KW屋顶分布式光伏电站设计方案分布式光伏电站是一种在建筑物屋顶上安装光伏电池板，并将电力投入到地方电网中的能源系统。

在这个设计方案中，我们将讨论一个3KW屋顶分布式光伏电站的设计。

1.规划和选择位置在规划和选择位置时，需要考虑太阳光照射情况、建筑物结构和光伏电池板的安装方式。

选择一个有良好光照条件、建筑物结构能够支持并且不会受阴影影响的位置是至关重要的。

2.光伏电池板的选择光伏电池板是分布式光伏电站的核心组件，需要选择高效率和可靠性的产品。

常见的光伏电池板有单晶硅、多晶硅和薄膜电池板。

在选择时，需要考虑电池板的效率、成本、耐久性和适应性。

3.逆变器的选择逆变器是将光伏电池板产生的直流电转换为交流电的设备。

选择适合的逆变器取决于电站的大小和特定的电力需求。

高效率的逆变器可以提高电站的发电效率。

4.储能系统一个储能系统可以存储白天产生的电力，并在夜间或低阳光照射时使用。

储能系统可以是电池组或其他存储设备，其选择取决于电站的需求。

5.监控和维护安装一个监控系统可以监测电池板和逆变器的性能，并及时发现故障。

定期进行检查和维护可以确保光伏电站的高效运行。

6.可再生能源政策和资助了解当地的可再生能源政策和资助机制对于分布式光伏电站的设计和建设非常重要。

有些地区可能提供税收减免、购电补贴或其他激励措施来促进分布式光伏电站的发展。

7.经济性评估最后，需要对分布式光伏电站的经济性进行评估。

包括投资成本、电力收益和回收期等因素。

这可以帮助确定电站是否经济可行，并为决策提供依据。

综上所述，一个3KW屋顶分布式光伏电站的设计方案需要考虑位置选择、光伏电池板的选择、逆变器的选择、储能系统、监控和维护、可再生能源政策和资助以及经济性评估等因素。

通过仔细的规划和选择，可以建设一个高效、可靠且经济可行的光伏电站。

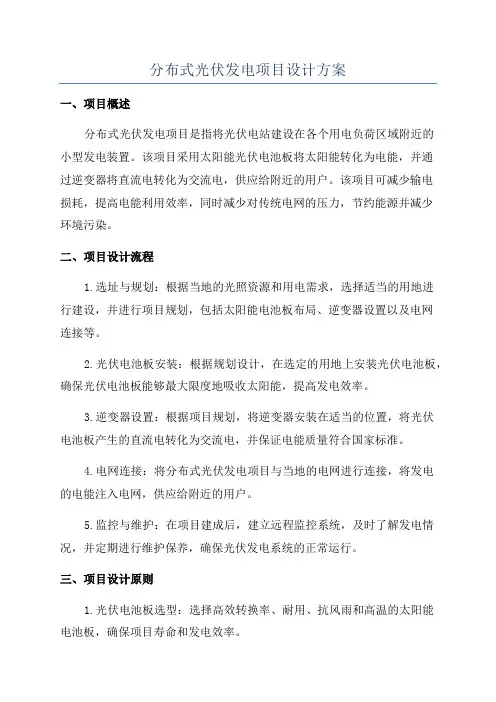

分布式光伏发电项目设计方案一、项目概述分布式光伏发电项目是指将光伏电站建设在各个用电负荷区域附近的小型发电装置。

该项目采用太阳能光伏电池板将太阳能转化为电能，并通过逆变器将直流电转化为交流电，供应给附近的用户。

该项目可减少输电损耗，提高电能利用效率，同时减少对传统电网的压力，节约能源并减少环境污染。

二、项目设计流程1.选址与规划：根据当地的光照资源和用电需求，选择适当的用地进行建设，并进行项目规划，包括太阳能电池板布局、逆变器设置以及电网连接等。

2.光伏电池板安装：根据规划设计，在选定的用地上安装光伏电池板，确保光伏电池板能够最大限度地吸收太阳能，提高发电效率。

3.逆变器设置：根据项目规划，将逆变器安装在适当的位置，将光伏电池板产生的直流电转化为交流电，并保证电能质量符合国家标准。

4.电网连接：将分布式光伏发电项目与当地的电网进行连接，将发电的电能注入电网，供应给附近的用户。

5.监控与维护：在项目建成后，建立远程监控系统，及时了解发电情况，并定期进行维护保养，确保光伏发电系统的正常运行。

三、项目设计原则1.光伏电池板选型：选择高效转换率、耐用、抗风雨和高温的太阳能电池板，确保项目寿命和发电效率。

2.逆变器选型：选择符合国家标准的逆变器，能够将直流电转化为高质量的交流电，并具备防雷击和过载保护功能。

3.电网连接与接入点：与当地的电力公司进行协商，确定电网连接点，确保项目与电网的兼容，同时满足电力公司的要求。

4.安全设计与防护措施：在项目设计中，考虑自然灾害（如风暴、洪水等）和人为破坏的因素，采取相应的防护措施，确保项目的安全运行。

5.环保设计：在项目建设中，选择可再生的材料和环保的施工工艺，减少对环境的影响。

并注重建设过程中的生态保护和生态恢复工作。

四、项目影响评估1.经济影响：通过分布式光伏发电项目，可以减少对传统电力的需求，降低用电成本。

同时，可创造就业机会，促进当地经济发展。

2.环境影响：分布式光伏发电项目利用太阳能发电，无需燃烧化石燃料，减少温室气体排放，对环境影响较小，并对当地的生态环境具有一定的保护作用。

屋顶分布式光伏电站设施工方案
一、基本情况
1．光伏发电设施主要用于发电，电力供应者提供电力，电力对象为
当地居民和企业，占地面积约1500平方米。

2．全厂装机容量约为600KW，分布式光伏发电系统由4个单元组成，每个单元功率约150KW，根据实际情况，可以灵活调节每个单元的功率。

3．屋顶分布式光伏发电设施由采光结构部分、光伏组件部分和箱变
部分组成。

二、采光结构设计
1.屋顶坡度设计：根据屋顶坡度及风荷载计算，采用铝合金和普通钢
材的跌框结构，用钢及砖材结构固定。

2.采光结构支撑方案：采用抗震支撑固定的设计，屋顶分布式光伏发
电设施安装在上面，钢结构有效地减少了屋顶受力。

3.屋顶防水设计：将分布式光伏发电系统的采光结构和屋顶分开，采
用夹层结构，屋顶分布式光伏发电系统下面采用SBS防水板保护，屋顶上
覆盖高分子材料防水层，有效地防止雨水渗入。

三、光伏组件设计
1.光伏系统选型：采用多晶硅太阳能电池组件，接线方式采用串联，
单节点接线功率为150KW，组件尺寸为1956*990，每片单元电路电压最大
值为36V，最大电流值为13A。

2.太阳能组件安装：采用垂直安装的方式，采光结构的支撑框。

分布式光伏电站的设计方案1.1 光伏电站规划1.1.1 项目基本条件分析基本条件包括：厂房条件、地理环境、气候气象情况、电网接入条件、交通运输条件等。

（调查表）一、厂房条件调查二、地理环境调查三、气象情况调查四、电网接入条件调查1 现有电站情况该项目建设前，该地区现有的各种电站火电、水电数量及装机容量、每年发电量。

2 现供配电情况项目地区现有的供配电所、站情况，是什么方式供电，什么电压等级，各配电容量为多少KV A。

3 用电情况项目地区年总用电量（其中农业和工业用电量），用电负荷类型，且高峰期用电段是什么季节和时间段。

五、交通运输条件1.1.2 项目总体规划设计厂区范围内满足建设光伏电站条件的各仓房的组件排布设计、组件支架基础设计、电气设备布置、线路布置、并网接入设计等。

（编制总体规划方案）1.1 施工图设计1.1.1 施工图设计的主要内容图纸资料、用电负荷等信息确定可利用的屋面实地测量屋面障碍物设计组件方阵，装机容量（结合变压器容量）汇流箱型号支架物料清单直流柜、逆变器（隔离变压器）、升压变压器、高压柜（并网柜）图分布式光伏电站的设计流程图a、荷载校核具有专业设计资质的设计院才有资格对厂房结构进行荷载分析，满足荷载要求的厂房才可以用于建设光伏电站。

因此在项目开发过程中必须收集厂房的结构图（特别是不上人屋面）b、设计组件排布图考虑的因素：屋面坡度、屋面障碍物的阴影、串线方便、支架采购。

组件排布图设计是整个光伏电站设计的基础，设计组件排布图时除了考虑装机容量外，需要排除障碍物阴影遮挡面积，考虑串汇线方便，维修通道，支架采购方便（物料统一）。

c、串汇线设计设计组件串线、汇线时需考虑组件朝向、倾斜角，汇流箱的选型及布置，节约电缆（光伏电缆、直流电缆），桥架布置等。

d、支架设计水泥屋面支架安装图设计时需根据项目地光照资源计算最佳倾斜角，前后两排的间距，组件高度尽量不要高出屋面女儿墙的避雷带，支架物料清单尽量统一。

分布式光伏电站设计方案设计参考分布式光伏电站设计方案设计参考随着能源危机和环境问题的日益严峻，光伏发电作为一种清洁、可再生的能源形式，越来越受到人们的关注。

分布式光伏电站作为一种分散式的能源供应系统，具有节能、环保、高效等优点，成为了未来能源发展的重要方向。

本文将介绍分布式光伏电站的设计方案，并给出相应的设计参考。

一、确定设计目标在设计分布式光伏电站之前，需要明确设计目标。

通常，设计目标包括以下几个方面：1、发电量最大化：通过选择合适的太阳能电池板、逆变器等设备，提高电站的发电效率。

2、系统成本最小化：在保证发电效率的前提下，尽可能降低系统的建设成本和维护成本。

3、电站运行安全稳定：确保电站运行安全稳定，防止出现意外情况。

二、选择合适的设备分布式光伏电站的主要设备包括太阳能电池板、逆变器、汇流箱、配电柜等。

选择合适的设备是保证电站高效运行的关键。

1、太阳能电池板的选择：根据设计目标和场地条件，选择转换效率高、耐久性好的太阳能电池板。

2、逆变器的选择：根据电站的额定功率和电网需求，选择适合的逆变器。

3、汇流箱和配电柜的选择：根据电站的规模和运行需求，选择适合的汇流箱和配电柜。

三、设计布局规划根据场地条件和设计目标，对电站的布局进行规划。

规划时需要考虑以下几个方面：1、太阳能电池板的布置：根据场地条件和发电量需求，确定太阳能电池板的数量和排列方式。

2、汇流箱和配电柜的布置：根据电站的规模和运行需求，确定汇流箱和配电柜的数量和位置。

3、安全距离的设定：根据相关安全规定，设定电站设备之间的安全距离。

四、电气设计根据布局规划，进行电气设计。

电气设计主要包括以下几个方面：1、电缆选型：根据电流大小和电压降要求，选择合适的电缆型号。

2、配电系统设计：根据电站规模和运行需求，设计合理的配电系统。

3、防雷设计：根据场地条件和安全要求，设计合理的防雷系统。

五、控制系统设计控制系统是分布式光伏电站的核心部分，设计合理的控制系统可以提高电站的运行效率和稳定性。

分布式光伏电站项目技术方案目录一、光伏发电的背景及原理 (1)二、企业概况 (2)三、项目基本情况介绍 (2)四、重点答题 (4)4.1安装光伏会不会破坏屋顶防水？ (4)4.2光伏电站并网有困难吗？ (4)4.3项目建成后如何进行运维？ (4)4.4光伏发电质量如何？ (4)4.5光伏发电保护如何处理？ (5)4.6项目建设是否会影响生产？ (5)五、项目概况 (5)5.1项目建设意义 (5)5.2主要设计原则 (5)5.3支撑结构及元件阵列排列方案 (6)5.4阵列设计 (7)5.5电气主接线 (7)5.6访问情况 (8)6.项目发电 (9)7.1系统能效分析及发电量计算 (9)一、光伏发电的背景及原理随着全球能源危机形势日益严峻，光伏发电在节约传统能源、保护环境方面发挥了积极的示范作用，具有普遍推广价值。

当前，新能源产业在全球范围内快速发展，低碳经济理念已深入人心。

在大上，“建设美丽中国、推进绿色发展”的会议精神成为重要共识。

屋顶光伏发电是典型的分布式用户侧低压并网光伏发电项目。

具有显着的零用地、零距离输电、用电黄金时段零排放发电的“三零特点”。

这是该领域的一次重要探索，对节约传统能源和保护环境起到了积极的示范作用。

太阳能光伏发电是利用太阳能光伏电池的光伏原理，将太阳光能直接转化为电能的一种发电方式。

该技术的关键部件是太阳能电池。

可将太阳能电池串联封装保护，形成大面积太阳能电池组件，再与功率控制器等部件组合，形成光伏发电装置。

光伏发电的好处是不受地域限制，因为阳光普照大地；光伏系统还具有安全可靠、低排放、零污染、就地发电、供电不耗油、不架设输电线路、建设周期短等优点。

并网光伏电站主要由太阳能电池阵列、逆变器、交流升压电气系统和电站自用系统组成。

太阳能电池阵列和逆变器系统是光伏电站的核心系统。

世界与中国传统能源储量 4061207115308150020406080100石油天然气煤炭铀世界储备过度开发石化能源对环境严重破坏二、公司概况三、项目基本情况介绍备注：根据我司拍摄的照片和实际勘察，项目初步确认是可行的，具体情况需参考建筑图纸。

分布式光伏项目典型设计方案1.项目背景与需求分析假设地区有一栋办公大楼，楼顶可利用的面积较大，业主希望通过光伏发电系统实现自给自足，减少能源消耗和环境污染。

2.系统设计目标（1）根据建筑物的电量需求和可利用面积，设计一个光伏发电系统，使其能够满足建筑物的日常用电需求。

（2）考虑到系统的稳定性和可靠性，设计系统容量和并网方式，并配置适当的设备和组件。

（3）充分利用建筑物的视觉效果，使光伏发电系统与建筑物外观和结构相协调。

3.建筑物光伏系统参数设计（1）场地具体情况分析和评估-建筑物屋顶面积：1000平方米- 建筑物屋顶可承载：5 kg/m²-日照时间：5小时/天-出力率:85%（2）系统设计参数计算（3）组件选型和布局设计-选择高效的光伏组件，如单晶硅或多晶硅组件，并考虑组件的温度系数、漏电流、防尘等性能。

-根据光伏组件的尺寸和形状，合理布局敷设，充分利用屋顶空间。

4.并网方式和逆变器选择-并网方式：选择适量的光伏逆变器，将直流电源转换为交流电，并通过逆变器将电力直接并入室内电网。

-逆变器选择：根据系统的总装机容量和逆变器的额定功率，选择合适的逆变器型号，并考虑逆变器的效率和可靠性。

5.电网配套设施设计-建设电表、电网连接柜等适用于并网的配套设施，以实现光伏发电系统的电力输出和电网的连接。

6.储能系统设计-考虑到建筑物夜间用电需求，可以选择合适的储能系统，如锂离子电池等，将白天的电能存储起来，以供夜间使用。

-为储能系统配置适当的控制器和保护装置，以确保系统的安全和可靠性。

7.安全保护措施-针对光伏发电系统可能面临的雷击、短路、过电压等问题，配置相应的保护装置，如避雷针、避雷器、短路保护器等。

8.建筑物的外观效果-根据建筑物的设计风格和结构特点，合理布局光伏组件，与建筑物外观相协调，减少对建筑物整体效果的影响。

此外，为了保证系统的长期运行和维护，需要完善的监控系统和日常的维护保养措施，包括系统运行数据的采集、故障自动检测和报警、定期的设备检测和维护等。

100KWp光伏并网发电系统技术方案目录一、总体设计方案 (2)二、系统组成 (3)三、相关规范和标准 (3)四、设计过程 (4)4.1并网逆变器 (4)4.1.1性能特点简介 (4)4.1.2电路结构 (5)4.1.3技术指标 (5)4.1.4 LCD液晶显示及菜单简介 (6)4.1.5并网逆变器图片 (16)4.2光伏电池组件 (17)4.3光伏阵列防雷汇流箱 (17)4.4交直流防雷配电柜 (18)4.5系统接入电网 (19)4.6系统监控装置 (19)4.7环境监测仪 (22)4.8系统防雷接地装置 (22)五、系统主要设备配置清单 (23)六、系统电气原理框图 (25)一、总体设计方案针对100KWp光伏并网发电系统项目，我公司建议采用分块发电、集中并网方案，元，通过1台SG1OOK3（100KW）并网逆变器接入0.4KV交流电网，实现并网发电功能。

系统的电池组件可选用180Wp(35V)单晶硅光伏电池组件，其工作电压约为35V，开路电压约为45V。

根据SG100K3并网逆变器的MPPT工作电压范围（450V～820V），每个电池串列按照16块电池组件串联进行设计，100KW的并网单元需配置35个电池串列，共560块电池组件,其功率为100.8KWp。

为了减少光伏电池组件到逆变器之间的连接线，以及方便维护操作，建议直流侧采用分段连接，逐级汇流的方式连接，即通过光伏阵列防雷汇流箱（简称“汇流箱”）和配电柜将光伏阵列进行汇流。

汇流箱的防护等级为IP65，可在户外安装在电池支架上，每个汇流箱可接入6路电池串列，每100KW并网单元需配置6台汇流箱，整个100KWp的并网系统需配置6台汇流箱。

并网发电系统配置1台交直流防雷配电柜，该配电柜包含了直流防雷配电单元和交流防雷配电单元。

其中：直流防雷配电单元是将6台汇流箱进行配电汇流，接入SG100K3逆变器；交流防雷配电单元提供一台SG100K3逆变器的三相AC380V,50Hz交流并网接口，并经三相计量表后接入电网。

1MW容量屋顶分布式光伏电站方案一、区域概况陕西省位于中国内陆腹地，黄河中游，地处N 31°42′～39°35′，E 105°35′～111°35′之间。

东邻山西、河南，西连宁夏、甘肃，南抵四川、湖北，北接内蒙，居于连接中国东、中部地区和西北、西南的重要位置。

全省地域南北长、东西窄，南北长约870km，东西宽200km～500km。

境内气候差异很大，由北向南渐次过度为温带、暖温带和北亚热带。

年平均降水量576.9mm，年平均气温13.0℃，无霜期218天左右。

陕西地势的总特点是南北高，中部低；同时，地势由西向东倾斜的特点也很明显；北部是陕北高原，中部是关中平原，南部是秦巴山地。

图陕西省太阳能资源空间变化分布图(单位：kWh/m2·a)陕西全省年平均太阳总辐射量为4410MJ/m2～5800MJ/m2，年平均日照时数在1270h～2900h之间。

从图中可看出，太阳总辐射量的空间分布特征是北部多于南部，南北相差约1300MJ/m2，高值区位于陕北长城沿线一带及渭北东部区域，年太阳总辐射量为5000MJ/m2～5800MJ/m2，低值区主要分布于关中西部，年太阳总辐射量为4400MJ/m2～4800MJ/m2。

西安市位于东经°～°和北纬°～°之间，地处渭河流域中部关中盆地，北临渭河和黄土高原，南邻秦岭。

西安市平原地区属暖温带半湿润大陆性季风气候，冷暖干湿四季分明。

冬季寒冷、风小、多雾、少雨雪；春季温暖、干燥、多风、气候多变；夏季炎热多雨，伏旱突出，多雷雨大风；秋季凉爽，气温速降，秋淋明显。

年平均气温～℃，最冷1月份平均气温～0℃，最热7月份平均气温～℃，年极端最低气温℃，年极端最高气温℃。

年降水量～，由北向南递增。

7月、9月为两个明显降水高峰月。

年日照时数～，年主导风向为东北风（西安）。

年内主要气象灾害有干旱、暴雨、洪涝、城市内涝、冰雹、大风、沙尘、干热风、大雾、寒潮和低温冻害。

分布式光伏电站的优化设计方案！（附安装视频）分布式光伏电站和大型地面电站在总体设计上没有太大的差异。

均包括设备选型、电站选址、建筑物布置规划、组件阵列排布设计、电缆选型和走线路由设计、逆变器室以及低压配电室规划设计、电气一次设计和电气二次设计、防雷设计。

由于容量大小和接入方式的区别，分布式与地面电站在设计方面还是有一些不同之处。

分布式光伏电站一般都建设在工厂和商业屋顶上。

电缆沟槽、变电所、配电间、防雷设备都已经具备往往不需要另外设计。

电力接入的一次和二次设计国家电网公司都出台了相应的标准和典型设计。

太阳能组件的安装方式建筑屋顶常见主要份两类，第一类是水泥混凝土屋顶，第二类钢结构的彩钢瓦屋顶。

水泥混凝土屋顶承重高一般都在150KG以上，通常面积不大；彩钢瓦屋顶面积大，但是承重低往往不超过100KG/㎡，而且需要预留风荷载和雪荷载。

水泥混凝土屋顶的安装方式水泥屋顶安装太阳能支架系统都会使用水泥作为支架基础。

基础制作有两种方式，现场浇筑水泥基础。

优点：与屋面结合成一体基础牢固水泥用量少。

缺点：需要钢筋提前预埋在建筑物屋顶。

或者用膨胀螺丝把水泥基础和屋顶连为一体，这样做容易破坏屋顶的防水层，时间长了容易漏水。

另一种方式，需要精确统计项目地点的常年平均风速和不同季节的风向，计算出正风压和负风压。

再通过风压大小折算出水泥基础的配重。

预先加工好尺寸一致的水泥压块，再运输到现场安装。

附：混凝土屋顶安装视频瓦斜屋面的安装方式这里指的是瓦面下是混凝土的斜屋顶，安装方式一般是揭开瓦片，在混凝土上下膨胀螺丝，安装弯钩转接件，然后将瓦盖回去，关键要控制下膨胀螺丝的位置要距离瓦片下沿远点。

如果想好看点的话，可能还需要把瓦的下沿锯出来一个豁口。

特别要注意的是混凝土的厚度，不能破坏屋面的防水结构。

附：瓦房屋顶安装视频彩钢瓦结构的安装方式彩钢瓦一般用在轻钢结构的建筑物上多见于标准化厂房、仓库。

轻钢结构建筑使用了重量很轻的彩钢瓦作为屋顶，跨距可以做的很大。

15KW分布式光伏电站项目技术方案2016.11.30目录一、项目概况 (3)二、投资预算 (3)三、项目发电量及收益预测分析 (4)1、发电量模拟计算 (4)2、收益预测分析 (5)四、主要产品配件 (6)1、光伏组件 (6)2、逆变器 (6)3、支架 (8)五、项目建设方案 (8)1、系统原理 (8)2、项目主要设计原则 (9)3、光伏组件方阵布置 (9)4、并网接入方案 (9)5、度电计量方案 (9)6、系统监控方案 (10)7、系统防雷方案 (10)六、项目备案所需文件 (10)七、部分案例 (11)一、项目概况1.1 项目名称：霞溪屋顶光伏发电1.2 装机容量：15KW1.3 电站类型：屋顶分布式光伏发电1.4 承建单位：1.5 项目建设地：福建省南安市1.6 项目所在地太阳能资源状况项目所在地理坐标为北纬24.42°，东经118.13°，属温带亚热带气候，拥有丰富的光、热、水资源。

气候温和，日照充足，据美国航天局统计年平均有效日照达1505kWh/㎡（如下图表）1.7 项目依据1.《中华人民共和国可再生能源法》；2.国家发改委关于发挥价格杠杆作用促进光伏产业健康发展的通知（发改价格[2013]1638号），度电补贴0.42元/度；3. 国家能源局《关于申报分布式光伏发电规模化应用示范区的通知》（国能新能[2012]298号）；4.《关于分布式光伏发电实行按照度电补贴政策等有关问题通知》（财建[2013]390号）5.《国务院关于促进光伏产业发展的若干意见》（国发[2013]24号）6.《财政部发布关于光伏发电增值税政策通知》（财税[2013]66号）7．南安市气象资料（数据来源于NASA官方网站）二、投资预算本发电项目总装机容量为15KW，总投资金额为11.25万元，资金来源由业主自筹，三、项目发电量及收益预测分析1、发电量模拟计算光伏发电系统年发电量的大小，会受光伏组件安装角度、受光面方位角、光伏组件局部遮阴、逆变器效率、输电损耗等因素影响，综合以上根据项目所在地气象数据测算，项目运营首年发电量为 1.8万kWh，25 年年平均发电量为 1.72万kWh；25年累积收益50.62万元，详见下表（注：项目所采用的光伏组件光电转换效率衰减按12 年小于10%、25 年衰减20%计算）2、收益预测分析分析依据：>项目装机容量为 15KW ，总造价为 11.25 万元； >业主自筹资金；>国家分布式光伏发电度电补贴 0.42 元/kWh （补贴 20 年）； >自用电电价按电网销价表；>项目为自发自用，余电上网（自用比例 100%）； >福建省标杆脱硫煤电价 0.3737 元；综合上述数据分析，项目运营期累计收益为 50.62 万元（其中包括节约电费、余电售卖收入及政府度电补贴），年均收益率为 20.5%，预计投资回收期为 4.76 年。
