冷源群控逻辑

冷机群控逻辑说明一正常供冷正常供冷时，冷机群控模块会根据需求开启相应的冷水机组,主机接到开机指令后,主机会发出水泵需求指令,控制器接到水泵需求指令后,开启相应冷水机组冷凝器和蒸发器侧的出水电动蝶阀，以及冷却塔上的进出水电动蝶阀, 同时开启冷冻水泵,冷却水泵,冷却塔风机.冷冻水泵以及冷却水泵的数量与主机开启的数量是一致的,冷却塔风机最少开启的数量是主机的两倍,如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止.具体如下:（1）冷冻水侧逻辑当主机接到开机指令时,延时一定时间后会发出一个水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组蒸发器侧的出水电动蝶阀,同时会开启相应数量的冷冻水泵.1. 冷冻水泵切换条件如下:1.1冷冻水泵有故障;1.2冷冻水泵检测不到自动状态,既冷冻水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期1.3当冷冻水泵接到了开泵指令后,延时8秒钟后,控制器还没检测到水泵运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个, 冷冻水泵就会切换到另一台水泵.相应的,水泵能开启的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2.冷冻水泵的频率调节是根据冷冻水供回水压力差值及冷冻水供回水压差设定值比较，PID调节冷冻水泵频率. 供回水压力差值越小,频率越高; 冷冻水泵最小频率目前设定38Hz.3.根据冷冻水供回水压差值与冷冻水供回水压差设定值比较PID调节冷冻水旁通阀.压差越高,旁通阀开度越大.（2）冷却水侧逻辑当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组冷凝器侧的出水电动蝶阀,同时会开启相应数量的冷却水泵.1. 冷却水泵切换条件如下:1.1冷却水泵有故障;1.2冷却水泵检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期.1.3当冷却水泵接到了开泵指令后,延时8秒钟后,控制器还没检测到水泵运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个, 冷却水泵就会切换到另一台水泵.相应的,水泵能开启的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2. 冷却水泵的频率调节是根据冷却平均回水温度及设定值比较，PID调节冷却水泵频率.温度越高,频率越高;冷冻水泵最小频率目前设定40Hz.3.根据各自冷却水回水温度与设定值比较PID调节冷却水旁通阀.温度越高,旁通阀开度越小（3）冷却塔逻辑当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,除了会开启相应冷水机组冷凝器侧的出水电动蝶阀以及开启相应数量的冷却水泵外,还会发出冷却塔的需求指令,刚开始时,冷却塔组(每个塔组含两个风机,两个进水阀,两个出水阀)的数量与主机开启的数量是一致的.同时会开启相应的电动蝶阀.1. 冷却塔风机切换条件如下:1.1冷却塔风机有故障;1.2冷却塔风机塔检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期.1.3当发出了开冷却塔风机指令后,延时8秒钟后,控制器还没检测到冷却塔风机运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个,就会造成风机锁定不能开启. 能开启的条件就是: 风机无故障,手自动转换开关打到”自动”档,水泵无开启失败.当以上条件造成了同一组冷塔里的两台风机同时不能开启时, 会自动选择同时满足以上三点并运行时间最少的冷却塔组.2. 冷却塔风机的频率调节是根据冷却平均回水温度及设定值比较，PID调节冷却塔风机频率. 温度越高,频率越高; 冷却塔风机最小频率目前设定40Hz.3. 如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止,与此相反, 如果冷却塔冷却后的温度低于设定值1度以上含1度,并维持5分钟以上,则会减少一组塔,但开启的塔组数不会少于冷机数量.二蓄冷罐充冷（1）充冷条件1.至少要有一台冷水机组开启;2.放冷结速后至少要两个小时后才能充冷;以上两个条件必须要同时满足才能充冷.（2）充冷模式在满足上述两个充冷条件下,充冷有两种模式.1.一种是手动模式,在手动模式下,用户可以自行开启,关闭各个蓄冷罐的充冷工况.2.另一种是自动模式,在自动模式下,当蓄冷罐里的平均温度高于设定值时,充冷工况开始运行;3.一次只能有一个蓄冷罐充冷,无论在手动还是自动模式.三蓄冷罐放冷（1）放冷条件在放冷总开关处于启用状态下:1. 没有一台冷水机组开启;2.冷冻水总管平均供水温度高于设定值并维持一定时间;3.所有机组都处于失电报警状态下.当放冷总开关处于启用状态时,以上三个条件只要任何一个,同时相应充许放冷的蓄冷罐平均温度不高于设定值,以及单个蓄冷罐的放冷开关打到”ON”时, 此时相应的蓄冷罐就会放冷.（2）放冷时,冷冻水泵开启的数量与蓄冷罐放冷的数量是一样的,同时也会执行与正常供冷时的轮换与故障切泵.四系统加减机功能增加制冷需求Additional Cooling Required – ACR 加载的流程a. 当ACR温度传感器所测的冷冻水供水温度，高于当前的冷冻水供水温度设定点与一个可调整的温度偏差值相加后的所得值IDC：ACR温度传感器=南北侧集分水器温度平均值，冷冻水供水温度设定点=12 o C，温度偏差值=0.6 o C，平均温度>（12+0.6）即12.6 o C时条件满足b. 运行冷水机组的温度降低速率小于1.5oC /分钟c. 有可加载的机组IDC:有未开启的机组，且该机组的控制模式=CCN，且该机组的报警状态=Normal（未报警）*以上各项要求a~c均能满足，才进入以下机组加载程序d. 新冷水机组启动的延迟时间已经结束（延迟时间可以设定）IDC：延时时间=15分钟以上各项要求均能满足，新冷水机组立即启动参数设置原则，1）上述温度设定12根据供水要求2）温度偏差0.6和延时15分钟为了在满足正常使用情况下，系统更稳定加载减少制冷需求Reduce Cooling Required – RCR 卸载的流程a. 目前运行的机组台数多于一台（均运行于CCN模式）b. 运行机组的平均负载电流百分比小于卸载电流百分比IDC:例如已运行2台机组，1号负载电流百分比51%，2号负载电流百分比47%，如运算卸载电流百分比=54%，平均负载=（51%+47%）/2=49%）则条件满足c. 当RCR温度传感器所测的冷冻水供水温度，小于当前的冷冻水供水温度设定点与一个可调整温度偏差值的0.6倍相加后的所得值。

一正常供冷正常供冷时，冷机群控模块会根据需求开启相应的冷水机组,主机接到开机指令后,主机会发出水泵需求指令,控制器接到水泵需求指令后,开启相应冷水机组冷凝器和蒸发器侧的出水电动蝶阀，以及冷却塔上的进出水电动蝶阀, 同时开启冷冻水泵,冷却水泵,冷却塔风机.冷冻水泵以及冷却水泵的数量与主机开启的数量是一致的,冷却塔风机最少开启的数量是主机的两倍,如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止.具体如下:（1）冷冻水侧逻辑当主机接到开机指令时,延时一定时间后会发出一个水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组蒸发器侧的出水电动蝶阀,同时会开启相应数量的冷冻水泵.1. 冷冻水泵切换条件如下:1.1冷冻水泵有故障;1.2冷冻水泵检测不到自动状态,既冷冻水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期1.3当冷冻水泵接到了开泵指令后,延时8秒钟后,控制器还没检测到水泵运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个, 冷冻水泵就会切换到另一台水泵.相应的,水泵能开启的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2.冷冻水泵的频率调节是根据冷冻水供回水压力差值及冷冻水供回水压差设定值比较，PID调节冷冻水泵频率. 供回水压力差值越小,频率越高; 冷冻水泵最小频率目前设定38Hz.3.根据冷冻水供回水压差值与冷冻水供回水压差设定值比较PID调节冷冻水旁通阀.压差越高,旁通阀开度越大.（2）冷却水侧逻辑当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,会开启相应冷水机组冷凝器侧的出水电动蝶阀,同时会开启相应数量的冷却水泵.1. 冷却水泵切换条件如下:冷却水泵有故障;冷却水泵检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期.当冷却水泵接到了开泵指令后,延时8秒钟后,控制器还没检测到水泵运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个, 冷却水泵就会切换到另一台水泵.相应的,水泵能开启的条件就是:水泵无故障,手自动转换开关打到”自动”档,水泵无开启失败. 水泵切换时,会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2. 冷却水泵的频率调节是根据冷却平均回水温度及设定值比较，PID调节冷却水泵频率. 温度越高,频率越高;冷冻水泵最小频率目前设定40Hz.3.根据各自冷却水回水温度与设定值比较PID调节冷却水旁通阀.温度越高,旁通阀开度越小（3）冷却塔逻辑当主机接到开机指令时,延时一定时间后会发出一个冷却水泵需求指令给相应的控制器,控制器接到指令后,除了会开启相应冷水机组冷凝器侧的出水电动蝶阀以及开启相应数量的冷却水泵外,还会发出冷却塔的需求指令,刚开始时,冷却塔组(每个塔组含两个风机,两个进水阀,两个出水阀)的数量与主机开启的数量是一致的.同时会开启相应的电动蝶阀.1. 冷却塔风机切换条件如下:冷却塔风机有故障;冷却塔风机塔检测不到自动状态,既冷却水泵强电控制柜上的手自动没转到”自动”时,电脑上显示”本地”时期.当发出了开冷却塔风机指令后,延时8秒钟后,控制器还没检测到冷却塔风机运行状态开启时,程序会认为此水泵开启失败.以上三个条件只要有一个,就会造成风机锁定不能开启. 能开启的条件就是: 风机无故障,手自动转换开关打到”自动”档,水泵无开启失败.当以上条件造成了同一组冷塔里的两台风机同时不能开启时, 会自动选择同时满足以上三点并运行时间最少的冷却塔组.2. 冷却塔风机的频率调节是根据冷却平均回水温度及设定值比较，PID调节冷却塔风机频率. 温度越高,频率越高; 冷却塔风机最小频率目前设定40Hz.3. 如果冷却塔冷却后的温度还高于设定值1度以上含1度,并维持5分钟以上,则加一组冷却塔,以此类推,一直加到没有可加冷却塔为止,与此相反, 如果冷却塔冷却后的温度低于设定值1度以上含1度,并维持5分钟以上,则会减少一组塔,但开启的塔组数不会少于冷机数量.二蓄冷罐充冷（1）充冷条件1.至少要有一台冷水机组开启;2.放冷结速后至少要两个小时后才能充冷;以上两个条件必须要同时满足才能充冷.（2）充冷模式在满足上述两个充冷条件下,充冷有两种模式.1.一种是手动模式,在手动模式下,用户可以自行开启,关闭各个蓄冷罐的充冷工况.2.另一种是自动模式,在自动模式下,当蓄冷罐里的平均温度高于设定值时,充冷工况开始运行;3.一次只能有一个蓄冷罐充冷,无论在手动还是自动模式.三蓄冷罐放冷（1）放冷条件在放冷总开关处于启用状态下:1. 没有一台冷水机组开启;2.冷冻水总管平均供水温度高于设定值并维持一定时间;3.所有机组都处于失电报警状态下.当放冷总开关处于启用状态时,以上三个条件只要任何一个,同时相应充许放冷的蓄冷罐平均温度不高于设定值,以及单个蓄冷罐的放冷开关打到”ON”时, 此时相应的蓄冷罐就会放冷.（2）放冷时,冷冻水泵开启的数量与蓄冷罐放冷的数量是一样的,同时也会执行与正常供冷时的轮换与故障切泵.四系统加减机功能增加制冷需求 Additional Cooling Required – ACR 加载的流程a.当ACR温度传感器所测的冷冻水供水温度，高于当前的冷冻水供水温度设定点与一个可调整的温度偏差值相加后的所得值IDC：ACR温度传感器=南北侧集分水器温度平均值，冷冻水供水温度设定点=12 o C，温度偏差值= o C，平均温度>（12+）即 o C时条件满足b.运行冷水机组的温度降低速率小于 /分钟c.有可加载的机组IDC:有未开启的机组，且该机组的控制模式=CCN，且该机组的报警状态=Normal（未报警）*以上各项要求a~c均能满足，才进入以下机组加载程序d.新冷水机组启动的延迟时间已经结束（延迟时间可以设定）IDC：延时时间=15分钟以上各项要求均能满足，新冷水机组立即启动参数设置原则，1）上述温度设定12根据供水要求2）温度偏差和延时15分钟为了在满足正常使用情况下，系统更稳定加载减少制冷需求 Reduce Cooling Required – RCR 卸载的流程a.目前运行的机组台数多于一台（均运行于CCN模式）b.运行机组的平均负载电流百分比小于卸载电流百分比IDC:例如已运行2台机组，1号负载电流百分比51%，2号负载电流百分比47%，如运算卸载电流百分比=54%，平均负载=（51%+47%）/2=49%）则条件满足c.当RCR温度传感器所测的冷冻水供水温度，小于当前的冷冻水供水温度设定点与一个可调整温度偏差值的倍相加后的所得值。

冷源群控系统控制原理嘿，前几天我去一个大商场玩，一进去就觉得特别凉快。

我就好奇呀，这商场里的冷气是怎么来的呢？后来我发现商场里有个控制室，里面有很多电脑和仪器，听工作人员说这是冷源群控系统。

这就让我想到了冷源群控系统控制原理。

咱就说说这冷源群控系统是咋控制的吧。

你想啊，这冷源群控系统就像一个聪明的大管家。

它能把商场里的冷气管理得井井有条。

冷源群控系统主要是通过监测和控制各种设备来实现冷气的供应。

那它是怎么做到的呢？这就好比一个乐队指挥。

冷源群控系统会监测商场里的温度、湿度等参数，就像乐队指挥听着各个乐器的声音。

如果温度太高了，它就会命令制冷设备加大功率，就像指挥让某个乐器声音更大一些。

如果温度太低了，它就会让制冷设备减小功率，或者关闭一些设备，就像指挥让某个乐器声音小一点或者停下来。

为啥要有冷源群控系统呢？这是有原因的。

首先啊，如果没有冷源群控系统，商场里的冷气可能会不均匀。

有的地方冷得要命，有的地方还很热。

有了冷源群控系统，就能保证商场里的温度都比较舒适。

其次呢，冷源群控系统可以节约能源。

它会根据实际需要来调整制冷设备的运行，不会浪费电。

最后啊，冷源群控系统还可以提高设备的可靠性。

它会监测设备的运行状态，如果有设备出故障了，它会及时发现并采取措施，不会影响商场的冷气供应。

比如说，我在商场里玩的时候，感觉温度一直都很舒服。

这就是冷源群控系统的功劳。

咱要是想了解更多关于冷源群控系统的知识，就得知道这些原理。

不能光看个热闹，要明白它是怎么工作的。

总之啊，冷源群控系统就像一个神奇的魔法，能让我们在商场里享受舒适的冷气。

嘿，现在想想，那个商场还真挺厉害呢。

一正常供冷正常供冷时，冷机群控模块会根据需求开启相应的冷水机组, 主机接到开机指令后, 主机会发出水泵需求指令, 控制器接到水泵需求指令后, 开启相应冷水机组冷凝器和蒸发器侧的出水电动蝶阀，以及冷却塔上的进出水电动蝶阀,同时开启冷冻水泵, 冷却水泵 , 冷却塔风机 .冷冻水泵以及冷却水泵的数量与主机开启的数量是一致的, 冷却塔风机最少开启的数量是主机的两倍, 如果冷却塔冷却后的温度还高于设定值 1 度以上含 1 度 , 并维持 5 分钟以上, 则加一组冷却塔, 以此类推, 一直加到没有可加冷却塔为止. 具体如下:（1）冷冻水侧逻辑当主机接到开机指令时, 延时一定时间后会发出一个水泵需求指令给相应的控制器 , 控制器接到指令后, 会开启相应冷水机组蒸发器侧的出水电动蝶阀, 同时会开启相应数量的冷冻水泵.1.冷冻水泵切换条件如下 :1.1 冷冻水泵有故障 ;1.2 冷冻水泵检测不到自动状态, 既冷冻水泵强电控制柜上的手自动没转到”自动”时 , 电脑上显示”本地”时期1.3 当冷冻水泵接到了开泵指令后 , 延时 8 秒钟后 , 控制器还没检测到水泵运行状态开启时 , 程序会认为此水泵开启失败 .以上三个条件只要有一个,冷冻水泵就会切换到另一台水泵. 相应的 , 水泵能开启的条件就是 : 水泵无故障 , 手自动转换开关打到”自动”档, 水泵无开启失败.水泵切换时 , 会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2.冷冻水泵的频率调节是根据冷冻水供回水压力差值及冷冻水供回水压差设定值比较，PID 调节冷冻水泵频率 . 供回水压力差值越小 , 频率越高 ; 冷冻水泵最小频率目前设定 38Hz.3. 根据冷冻水供回水压差值与冷冻水供回水压差设定值比较PID 调节冷冻水旁通阀.压差越高 , 旁通阀开度越大.（2）冷却水侧逻辑当主机接到开机指令时, 延时一定时间后会发出一个冷却水泵需求指令给相应的控制器, 控制器接到指令后, 会开启相应冷水机组冷凝器侧的出水电动蝶阀, 同时会开启相应数量的冷却水泵 .1.冷却水泵切换条件如下 :冷却水泵有故障 ;, 冷却水泵检测不到自动状态, 既冷却水泵强电控制柜上的手自动没转到”自动”时电脑上显示”本地”时期.当冷却水泵接到了开泵指令后, 延时8 秒钟后 , 控制器还没检测到水泵运行状态开启时 , 程序会认为此水泵开启失败.以上三个条件只要有一个,冷却水泵就会切换到另一台水泵. 相应的 , 水泵能开启的条件就是 : 水泵无故障 , 手自动转换开关打到”自动”档, 水泵无开启失败.水泵切换时 , 会自动选择同时满足以上三点并运行时间最少的冷冻水泵.2.冷却水泵的频率调节是根据冷却平均回水温度及设定值比较，PID 调节冷却水泵频率 . 温度越高 , 频率越高 ; 冷冻水泵最小频率目前设定40Hz.3.根据各自冷却水回水温度与设定值比较 PID 调节冷却水旁通阀 . 温度越高 , 旁通阀开度越小（3）冷却塔逻辑当主机接到开机指令时, 延时一定时间后会发出一个冷却水泵需求指令给相应的控制器 , 控制器接到指令后, 除了会开启相应冷水机组冷凝器侧的出水电动蝶阀以及开启相应数量的冷却水泵外, 还会发出冷却塔的需求指令, 刚开始时 , 冷却塔组( 每个塔组含两个风机, 两个进水阀 , 两个出水阀 ) 的数量与主机开启的数量是一致的. 同时会开启相应的电动蝶阀 .1.冷却塔风机切换条件如下 :冷却塔风机有故障 ;冷却塔风机塔检测不到自动状态, 既冷却水泵强电控制柜上的手自动没转到”自动”时 , 电脑上显示”本地”时期.当发出了开冷却塔风机指令后, 延时8 秒钟后 , 控制器还没检测到冷却塔风机运行状态开启时 , 程序会认为此水泵开启失败.以上三个条件只要有一个, 就会造成风机锁定不能开启.能开启的条件就是: 风机无故障 , 手自动转换开关打到”自动”档, 水泵无开启失败. 当以上条件造成了同一组冷塔里的两台风机同时不能开启时,会自动选择同时满足以上三点并运行时间最少的冷却塔组.2.冷却塔风机的频率调节是根据冷却平均回水温度及设定值比较，PID 调节冷却塔风机频率 .温度越高,频率越高;冷却塔风机最小频率目前设定40Hz.3.如果冷却塔冷却后的温度还高于设定值 1 度以上含 1 度, 并维持 5 分钟以上 , 则加一组冷却塔 , 以此类推 , 一直加到没有可加冷却塔为止 , 与此相反 , 如果冷却塔冷却后的温度低于设定值 1 度以上含 1 度 , 并维持 5 分钟以上 , 则会减少一组塔 , 但开启的塔组数不会少于冷机数量 .二蓄冷罐充冷（1）充冷条件1. 至少要有一台冷水机组开启;2. 放冷结速后至少要两个小时后才能充冷;以上两个条件必须要同时满足才能充冷.（2）充冷模式在满足上述两个充冷条件下, 充冷有两种模式.1.一种是手动模式 , 在手动模式下 , 用户可以自行开启 , 关闭各个蓄冷罐的充冷工况 .2.另一种是自动模式 , 在自动模式下 , 当蓄冷罐里的平均温度高于设定值时 , 充冷工况开始运行 ;3.一次只能有一个蓄冷罐充冷 , 无论在手动还是自动模式 .三蓄冷罐放冷（1）放冷条件在放冷总开关处于启用状态下 :1.没有一台冷水机组开启 ;2. 冷冻水总管平均供水温度高于设定值并维持一定时间;3. 所有机组都处于失电报警状态下.当放冷总开关处于启用状态时, 以上三个条件只要任何一个, 同时相应充许放冷的蓄冷罐平均温度不高于设定值, 以及单个蓄冷罐的放冷开关打到”ON”时,此时相应的蓄冷罐就会放冷 .（2）放冷时,冷冻水泵开启的数量与蓄冷罐放冷的数量是一样的, 同时也会执行与正常供冷时的轮换与故障切泵.四系统加减机功能增加制冷需求Additional Cooling Required–ACR加载的流程a.当 ACR温度传感器所测的冷冻水供水温度，高于当前的冷冻水供水温度设定点与一个可调整的温度偏差值相加后的所得值IDC：ACR温度传感器 =南北侧集分水器温度平均值，o冷冻水供水温度设定点=12C，o温度偏差值 =C，o平均温度 >（ 12+）即 C 时条件满足b. 运行冷水机组的温度降低速率小于/ 分钟c.有可加载的机组IDC:有未开启的机组，且该机组的控制模式 =CCN，且该机组的报警状态 =Normal（未报警）*以上各项要求 a~c 均能满足，才进入以下机组加载程序d.新冷水机组启动的延迟时间已经结束（延迟时间可以设定）IDC：延时时间 =15 分钟以上各项要求均能满足，新冷水机组立即启动参数设置原则，1）上述温度设定12 根据供水要求2）温度偏差和延时15 分钟为了在满足正常使用情况下，系统更稳定加载否增机条件 =NO开始否系统处于预备是是否符合下列增机条件？1．冷冻水供水温度> ( 冷冻水设定温度+温度偏差值 )2．冷冻水温下降速率<每分钟o C3．有可加载机组是增机条件 =YES，延时计时器倒计时开始否延时计时器 =0CSM系统处于备用状是启用待命机组退出减少制冷需求Reduce Cooling Required–RCR卸载的流程a. 目前运行的机组台数多于一台（均运行于CCN模式）b.运行机组的平均负载电流百分比小于卸载电流百分比IDC:例如已运行 2 台机组， 1 号负载电流百分比51%，2 号负载电流百分比47%，如运算卸载电流百分比=54%，平均负载 =（ 51%+47%） /2=49%）则条件满足c.当 RCR温度传感器所测的冷冻水供水温度，小于当前的冷冻水供水温度设定点与一个可调整温度偏差值的倍相加后的所得值。

冷源控制系统（YC）采用目前比较科学的控制方案，通过采集运行机组的负荷及供水温度参数来选择机组的开启台数。

该控制方案为“模糊控制”模式，可以任意选取运行时间较短的机组运行，也可以根据发生的故障自动切换到另一制冷组运行，达到节能和自动控制的最优化。

案例分析原理图大 机组板换大机组板换大机组板换小机 组板换小机组板换冷却水冰水蓄冷罐一次泵一次泵一次泵一次泵一次泵五台二次泵供水总管源控冷热源系统智能控制原理说明: (一)YC监控系统定义和说明✧控制模式：该系统分为三种控制模式，分别是手动模式，单机模式（一键启停），群控模式（一键启停）。

(1)手动模式：根据控制要求，BA在控制界面做了控制模式的选择，可以选择群控模式或者单组模式，当在单组模式情况下，点击每一个制冷组切换到单组手动，就能分别对冷冻水蝶阀，冷却水蝶阀，旁通蝶阀，二次泵、冷却塔等进行单点启停控制。

(2) 单机模式：该控制按键分别在每个冷水机组里面可以进行选择模式，在单机模式情况下，您可以通过一键启停键为该机组一套的设备进行联动控制（对应该冷水机组的蝶阀，水泵，冷却塔等）(3) 群控模式：控制逻辑是利用每台机组的负荷和冷冻水供水温度来控制加减机的。

✧制冷组启动顺序：所有制冷组均以制冷模式启动运行，制冷组控制器将发送顺序启动命令，启动依次：开启冷却水电动阀、冷冻水电动阀——冷却塔——冷却水一次泵——冷冻水一次泵——开启冷水机组。

✧制冷组关机顺序：与启动顺序刚好相反。

✧一旦主管理器（冷冻站内设置）失效，操作员应能够通过就地安装在制冷组控制器上的H-A-O(手动-自动转换)开关操作。

(二)冷水机组控制要求：✧制冷组故障转换：制冷组中任何一个设备故障报警需要按序停止制冷组，然后启用备用制冷组启动加入系统制冷运行。

✧制冷组的加减载：1）加载条件：制冷组运行时，冷冻站管理器将监测冷冻机压缩机的运行效能，当运行效能达到加载条件，（如：额定容量的95%以上持续时间5分钟（时间可调），且冷冻水供水温度大于10℃时），冷冻站管理器将增加开启下一组制冷组。

瑞虹新城三期群控系统方案说明麦克维尔中央空调有限公司系统控制部日期Date：2016-06-161.工程及系统概况 (3)1.1系统概况 (3)1.2控制点表 (3)1.3群控设计 (4)2.群控系统主要控制功能 (5)2.1冷水机组与辅设的联动控制 (5)2.2依据温度的机组台数控制 (7)2.3冷却塔风机控制 (9)2.4冷冻水泵的频率控制 (10)3.节能策略 (12)3.1机组台数＆顺序启停控制 (13)3.2冷冻水温度重置（基于总供回水温差） (13)3.3供回水管流量控制 (14)3.4机组启动/停机时间优化 (15)3.5CSM ECO™其它控制策略 (15)4.集中控制管理站 (16)4.1M C Q UAY W EB用户界面 (16)4.2与第三方集成 (17)5.相关案例 (17)1.工程及系统概况本项目共1个冷冻机房系统，系统配置为一套群控系统及一套管理软件。

群控系统对系统内的相关设备实现分散控制集中管理，可以实现联动控制、台数控制、轮换控制、故障切换等自动功能；系统管理工作站可以直观动态的浏览和控制机房内的相关设备，实现高效管理、节能运行。

1.1系统概况1）机房冷源系统设备概况4台离心式水冷冷水机组1台热交换器4台冷水机冷冻侧电动阀4台冷水机冷却侧电动阀5台变频冷冻泵5台定频冷却泵1个冷冻水压差旁通阀8个冷却塔共8个高低速风机8个冷却塔进出水电动阀相关温度、压力、流量、液位、室外温湿度监测加药装置、补水装置监测1.2控制点表控制点表1.3群控设计1）冷却塔3组冷却塔和对应的机组统筹考虑轮换启停及台数对应，原则上是依据室外湿球温度和出水温度值保证尽量低冷却水出水温度（不能低于最低设定温度）以提高水冷冷水机组的效率；2）冷却泵5台冷却泵与水冷冷水机组做联动控制，冷却泵轮换启停，每次启动选择运行时间最短的水泵运行。

当选定的或运行的某台冷却水泵出现故障时自动切入待运行的备用泵，同时发出报警提醒。

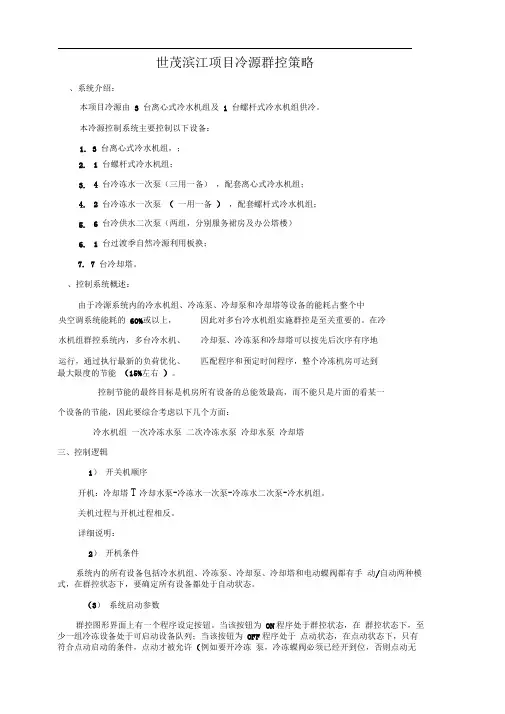

世茂滨江项目冷源群控策略、系统介绍：本项目冷源由 3 台离心式冷水机组及 1 台螺杆式冷水机组供冷。

本冷源控制系统主要控制以下设备：1. 3 台离心式冷水机组，；2. 1 台螺杆式冷水机组；3. 4 台冷冻水一次泵（三用一备），配套离心式冷水机组；4. 2 台冷冻水一次泵（一用一备），配套螺杆式冷水机组；5. 6 台冷供水二次泵（两组，分别服务裙房及办公塔楼）6. 1 台过渡季自然冷源利用板换；7. 7 台冷却塔。

、控制系统概述：由于冷源系统内的冷水机组、冷冻泵、冷却泵和冷却塔等设备的能耗占整个中央空调系统能耗的60%或以上，因此对多台冷水机组实施群控是至关重要的。

在冷水机组群控系统内，多台冷水机、冷却泵、冷冻泵和冷却塔可以按先后次序有序地运行，通过执行最新的负荷优化、匹配程序和预定时间程序，整个冷冻机房可达到最大限度的节能（15%左右）。

控制节能的最终目标是机房所有设备的总能效最高，而不能只是片面的看某一个设备的节能，因此要综合考虑以下几个方面：冷水机组一次冷冻水泵二次冷冻水泵冷却水泵冷却塔三、控制逻辑1）开关机顺序开机：冷却塔T冷却水泵-冷冻水一次泵-冷冻水二次泵-冷水机组。

关机过程与开机过程相反。

详细说明：2）开机条件系统内的所有设备包括冷水机组、冷冻泵、冷却泵、冷却塔和电动蝶阀都有手动/自动两种模式，在群控状态下，要确定所有设备都处于自动状态。

（3）系统启动参数群控图形界面上有一个程序设定按钮。

当该按钮为ON程序处于群控状态，在群控状态下，至少一组冷冻设备处于可启动设备队列；当该按钮为OFF程序处于点动状态，在点动状态下，只有符合点动启动的条件，点动才被允许（例如要开冷冻泵，冷冻蝶阀必须已经开到位，否则点动无效）。

在实际运行过程中经常会出现某台设备不能进入使用的状态（例如在维修状态）。

对此，我们为每台设备定义一个软件点。

当该软件点位ON时，程序就会将该设备排除在可投入设备队列之外。

另外，报故障的设备自动排除在可投入设备队列之外。

冷水机组群控系统方案随着现代化程度的不断提高，人们对于工厂、医院、大型商场等场所的空调需求越来越高。

为了满足这些需求，冷水机组已经成为空调系统的重要组成部分，在空调领域中得到了广泛应用。

冷水机组南北配合，实现热源与冷源的互换，调节室内的温度、湿度、洁净度及新鲜度，满足人们各种各样的需求。

在此背景下，群控系统方案的出现也变得日益重要。

1.工作原理群控系统方案是指将多台冷水机组打造成一个整体，通过集中控制的方式，实现对多个冷水机组的远程监测和控制。

具体来说，群控系统方案由一个中央控制器和多个从控制器组成，中央控制器作为群控系统的核心，负责群控系统的整体管理，从控制器则负责与各个冷水机组进行通信，实现对冷水机组的远程控制。

通过该群控系统，用户可以随时随地对多个冷水机组进行远程控制，大大提高了工作的效率和便利性。

2.系统组成群控系统方案主要由如下组成部分：（1）中央控制器：中央控制器是群控系统的核心，可以实现对所有从控制器进行管理和控制。

中央控制器可以通过局域网、互联网等方式接入到计算机或其他设备中，提供各种查询、监测和控制服务的功能。

（2）从控制器：从控制器是连接冷水机组和中央控制器之间的桥梁，可以实现对单个或多个冷水机组的远程监测和控制。

从控制器通过自己的独立网络与中央控制器进行通信。

（3）冷水机组：冷水机组是群控系统的最终执行对象，是实现空调需求的核心设备。

冷水机组包括冷却水泵、制冷机组、冷却塔、阀组等零部件，是将室外的冷热源与室内的风机盘管结合在一起的关键设备。

（4）传感器：传感器可以实现对空调系统的各种参数进行监测和反馈，例如温度、湿度、压力等。

传感器将这些参数的变化转化为电信号，传输到中央控制器中，帮助用户更精准地了解冷水机组的工作状态。

3.方案优点（1）集中管理：群控系统方案可以将多个冷水机组集中在一个中央控制器下管理，实现对冷水机组的一次性配置和控制，确保系统运行的标准化和统一性。

（2）远程控制：群控系统方案可以实现对冷水机组的远程监测和控制，用户不必亲自前往现场进行操作，大大提高了操作的便利性和效率。
