下载文档原格式
高温固相合成是指在高温（1000~1500℃）下，固体界面间经过接触，反应，成核，晶体生长反应而生成一大批复合氧化物，如含氧酸盐类、二元或多元陶瓷化合物等。
高温固相法是一种传统的制粉工艺，虽然有其固有的缺点，如能耗大、效率低、粉体不够细、易混入杂质等，由于该法制备的粉体颗粒无团聚、填充性好、成本低、产量大、制备工艺简单等优点，迄今仍是常用的方法。
高温固相合成是指在高温（1000~1500℃）下，固体界面间经过接触，反应，成核，晶体生长反应而生成一大批复合氧化物，如含氧酸盐类、二元或多元陶瓷化合物等。
高温固相法是一种传统的制粉工艺，虽然有其固有的缺点，如能耗大、效率低、粉体不够细、易混入杂质等，由于该法制备的粉体颗粒无团聚、填充性好、成本低、产量大、制备工艺简单等优点，迄今仍是常用的方法。
扩展资料合成稀土三基色荧光粉的几种方法.（一）高温固相反应法此方法是制备稀土三基色荧光粉最原始的一种方法.以稀土三基色荧光粉中的红色荧光粉（YEu）O3为例,用这种方法制备的工艺如下：称取一定计量比的Y2O3和Eu2O3(99.99%或以上)加入定量助熔剂,混匀在1300-1500ºC灼烧2h左右后取出研磨并洗涤即可.这种方法操作简单但粒度较大,会有成分偏析的现象,这样会降低发光效率,若灼烧温度偏高则会烧结严重在最后研磨时会破坏激活剂所在的晶格位置从而导致发光效率的降低.（二）共沉淀法制备前驱体在发现了高温固相法的缺点后人们一直在探索一种新的方法试图克服高温固相反应的弊端.结果发现,在溶液合成荧光粉会使产品成分均匀.方法如下：（同样以红色荧光粉为例）取一定配比的Y2O3和Eu2O3(99.99%或以上)用HNO3或HCl溶解,制成混合稀土酸溶液后用草酸与其反应直至完全在经烘干,其他方法同方法（一）.这种方法制出的产品成分组成相对均匀很少出现成分的偏析,但粒度不易控制,工序比第一种方法稍复杂.以上两种方法使比较常用的也已形成工业化生产,虽然两种方法都存在着不足,但这两种方法制备出来的产品比其他方法合成的产品在发光性能指标上有着很大的优势.。
高温固相合成：

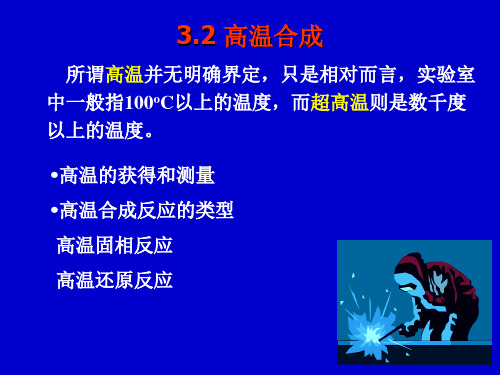

高温固相合成是指在高温（1000~1500℃）下，固体界面间经过接触，反应，成核，晶体生长反应而生成一大批复合氧化物，如含氧酸盐类、二元或多元陶瓷化合物等。
高温固相法是一种传统的制粉工艺，虽然有其固有的缺点，如能耗大、效率低、粉体不够细、易混入杂质等，由于该法制备的粉体颗粒无团聚、填充性好、成本低、产量大、制备工艺简单等优点，迄今仍是常用的方法。
高温固相合成是指在高温（1000~1500℃）下，固体界面间经过接触，反应，成核，晶体生长反应而生成一大批复合氧化物，如含氧酸盐类、二元或多元陶瓷化合物等。
高温固相法是一种传统的制粉工艺，虽然有其固有的缺点，如能耗大、效率低、粉体不够细、易混入杂质等，由于该法制备的粉体颗粒无团聚、填充性好、成本低、产量大、制备工艺简单等优点，迄今仍是常用的方法。
长余辉材料：
长余辉发光材料简称长余辉材料是一种光致发光材料。
它是一类吸收能量并在激发停止后仍可继续发出光的物质，是一种具有应用前景的材料。
发展史：
长余辉材料是研究与应用最早的材料之一，许多天然矿石本身就具有长余辉发光特性，并用于制作各种物品,如“夜光杯”、“夜明珠”等（图1）。
真正有文字记载的可能是在我国宋朝的宋太宗时期
（公元976—997年）所记载（图2）的用“长余辉颜料”绘制的“牛画”，画中的牛到夜晚还能见到，其原因是此画中的牛是用牡蛎制成的发光颜料所画，西方最早的记载此类发光材料的是在1603年一位意大利修鞋匠焙烧当地矿石炼金时，得到了一些在黑夜中发红光的材料，以后分析得知，该矿石内含有硫酸钡，经过还原焙烧后部分变成了硫化钡长余辉材料。
从此以后，1764年英国人用牡蛎和硫磺混合烧制出蓝白色发光材料，即硫化钙长余辉发光材料。
