机械零件有限元分析——实验报告

有限元实验报告一、实验目的本实验旨在通过有限元方法对一个复杂的工程问题进行数值模拟和分析，从而验证理论模型的正确性，优化设计方案，提高设计效率。

二、实验原理有限元方法是一种广泛应用于工程领域中的数值分析方法。

它通过将连续的求解域离散化为由有限个单元组成的集合，从而将复杂的偏微分方程转化为一系列线性方程组进行求解。

本实验将采用有限元方法对一个具体的工程问题进行数值模拟和分析。

三、实验步骤1、问题建模：首先对实际问题进行抽象和简化，建立合适的数学模型。

本实验将以一个简化的桥梁结构为例，分析其在承受载荷下的应力分布和变形情况。

2、划分网格：将连续的求解域离散化为由有限个单元组成的集合。

本实验将采用三维四面体单元对桥梁结构进行划分，以获得更精确的数值解。

3、施加载荷：根据实际工况，对模型施加相应的载荷，包括重力、风载、地震等。

本实验将模拟桥梁在车辆载荷作用下的应力分布和变形情况。

4、求解方程：利用有限元方法，将偏微分方程转化为线性方程组进行求解。

本实验将采用商业软件ANSYS进行有限元分析。

5、结果后处理：对求解结果进行可视化处理和分析。

本实验将采用ANSYS的图形界面展示应力分布和变形情况，并进行相应的数据处理和分析。

四、实验结果及分析1、应力分布：通过有限元分析，我们得到了桥梁在不同工况下的应力分布情况。

如图1所示，桥梁的最大应力出现在支撑部位，这与理论模型预测的结果相符。

同时，通过对比不同工况下的应力分布情况，我们可以发现，随着载荷的增加，最大应力值逐渐增大。

2、变形情况：有限元分析还给出了桥梁在不同工况下的变形情况。

如图2所示，桥梁的最大变形发生在桥面中央部位。

与理论模型相比，有限元分析的结果更为精确，因为在实际工程中，结构的应力分布和变形情况往往受到多种因素的影响，如材料属性、边界条件等。

通过对比不同工况下的变形情况，我们可以发现，随着载荷的增加，最大变形量逐渐增大。

3、结果分析：通过有限元分析，我们验证了理论模型的正确性，得到了更精确的应力分布和变形情况。

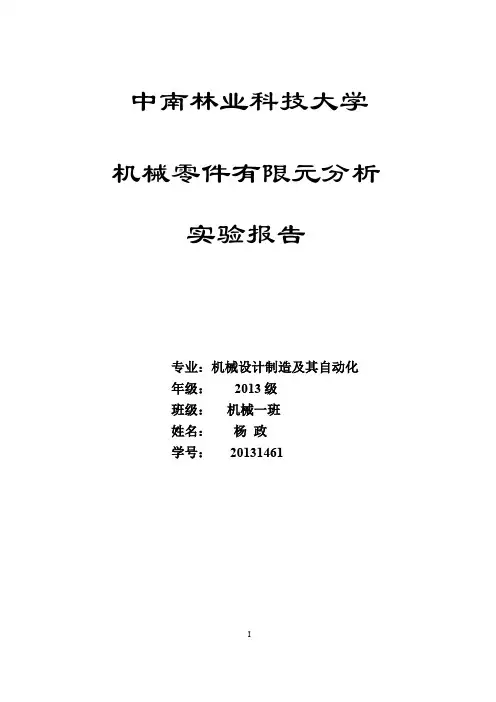

中南林业科技大学机械零件有限元分析实验报告专业：机械设计制造及其自动化年级： 2013级班级：机械一班姓名：杨政学号：20131461I一、实验目的通过实验了解和掌握机械零件有限元分析的基本步骤；掌握在ANSYS 系统环境下，有限元模型的几何建模、单元属性的设置、有限元网格的划分、约束与载荷的施加、问题的求解、后处理及各种察看分析结果的方法。

体会有限元分析方法的强大功能及其在机械设计领域中的作用。

二、实验内容实验内容分为两个部分：一个是受内压作用的球体的有限元建模与分析，可从中学习如何处理轴对称问题的有限元求解；第二个是轴承座的实体建模、网格划分、加载、求解及后处理的综合练习，可以较全面地锻炼利用有限元分析软件对机械零件进行分析的能力。

实验一、受内压作用的球体的有限元建模与分析对一承受均匀内压的空心球体进行线性静力学分析，球体承受的内压为 1.0×108Pa，空心球体的内径为 0.3m，外径为 0.5m，空心球体材料的属性：弹性模量 2.1×1011，泊松比0.3。

承受内压：1.0×108 Pa受均匀内压的球体计算分析模型（截面图）1、进入ANSYS→change the working directory into yours→input jobname: Sphere2、选择单元类型ANSYS Main Menu: Preprocessor →Element Type→Add/Edit/Delete →Add →select Solid Quad 4node 42 →OK (back to Element Types window)→ Options…→select K3:Axisymmetric →OK→Close (the Element Type window)3、定义材料参数ANSYS Main Menu: Preprocessor →Material Props →Material Models →Structural→Linear→Elastic→Isotropic→input EX:2.1e11, PRXY:0.3→ OK4、生成几何模型生成特征点ANSYS Main Menu: Preprocessor →Modeling →Create →Keypoints →InActive CS→依次输入四个点的坐标：input：1(0.3，0)，2(0.5，0)，3(0，0.5)，4(0，0.3)→OK 生成球体截面ANSYS 命令菜单栏: Work Plane>Change Active CS to>Global SphericalANSYS Main Menu: Preprocessor →Modeling →Create →Lines →In ActiveCoord→依次连接 1,2,3,4 点生成 4 条线→OKPreprocessor →Modeling →Create →Areas →Arbitrary →By Lines→依次拾取四条线→OKANSYS 命令菜单栏: Work Plane>Change Active CS to>Global Cartesian5、网格划分ANSYS Main Menu: Preprocessor →Meshing →Mesh Tool→(Size Controls) lines: Set →拾取两条直边:OK→input NDIV: 10 →Apply→拾取两条曲边:OK →input NDIV: 20 →OK →(back to the mesh tool window) Mesh: Areas，Shape: Quad，Mapped →Mesh →Pick All(in Picking Menu) → Close( the Mesh Tool window)6、模型施加约束给水平直边施加约束ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Displacement→On Lines →拾取水平边：Lab2: UY → OK给竖直边施加约束ANSYS Main Menu: Solution→Define Loads →Apply→Structural →DisplacementSymmetry B.C.→On Lines→拾取竖直边→OK 给内弧施加径向的分布载荷ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Pressure →On Lines →拾取小圆弧；OK →input VALUE:1e8→OK7、分析计算ANSYS Main Menu: Solution →Solve →Current LS→OK(to close the solve Current Load Step window) →close8、结果显示ANSYS Main Menu: General Postproc →Plot Results→Deformed Shape…→select Def + Undeformed→OK (back to Plot Results window)Contour Plot→Nodal Solu…→select: DOF solution, 分别选X-Component of displacement + Deformed Shape with undeformed model;Y-Component of displacement + Deformed Shape with undeformed model;Displacement vector sum + Deformed Shape with undeformed model.Contour Plot→Nodal Solu…Stress 下分别选X-Component of stress + Deformed Shape with undeformed model;Y-Component of stress + Deformed Shape with undeformedmodel;Z-Component of stress + Deformed Shape withundeformed model;Von mises stress + Deformed Shapewith undeformed model.查看各后处理结果的数据并回答最后面的问答题。

有限元上机实验报告学生专业学生学号学生姓名实验日期南京理工大学机械工程学院一、实验设备机械工程软件工具包Ansys二、实验主要流程和步骤（1）建立有限元模型的几何、输入模型的物理和材料特性、边界条件和载荷的描述、模型检查的整个过程。

具体操作如下： ①定义文件名 ②建模③选用单元类型 ④设定单元的厚度 ⑤设定材料属性 ⑥离散几何模型 ⑦施加位移约束 ⑧施加压强⑨查看最后的有限元模型（2）对建立的有限元模型选择相应的求解器进行求解运算。

（3）对计算结果进行考察和评估，比如绘制应力、变形图，将结果与失效准则进行比较等。

习题11、已知条件简支梁如图3.1.1所示，截面为矩形，高度h=200mm ，长度L=1000mm ，厚度t=10mm 。

上边承受均布载荷，集度q=1N/mm 2，材料的E=206GPa ，μ=0.29。

平面应力模型。

X 方向正应力的弹性力学理论解如下：)534()4(622223-+-=h y h y q y x L h q x σ2、目的和要求（1）在Ansys 软件中用有限元法探索整个梁上x σ，y σ的分布规律。

（2）计算下边中点正应力x σ的最大值；对单元网格逐步加密，把x σ的计算值与理论解对比，考察有限元解的收敛性。

（3）针对上述力学模型，对比三节点三角形平面单元和4节点四边形平面等参元的求解精度。

3、实验步骤（1） 定义文件名， （2）建模，（3）选用单元类型 （4） 设定单元的厚度 （5） 设定材料属性 （6） 离散几何模型 （7）施加位移约束 （8） 施加压强（9） 查看最后的有限元模型 （10） 提交计算 （11） 查看位移（12） 查看模型X 方向应力（13） 查看X 方向上的应力关于X 轴的位移图模型图1MNMXXY Z0.116E-06.232E-06.348E-06.464E-06.580E-06.696E-06.812E-06.927E-06.104E-05APR 13 201309:15:22NODAL SOLUTION STEP=1SUB =1TIME=1USUM (AVG)RSYS=0DMX =.104E-05SMX =.104E-05位移云图1MNMXXY Z-188808-147068-105329-63589-218501989061629103369145108186848APR 13 201309:23:35NODAL SOLUTION STEP=1SUB =1TIME=1SX (AVG)RSYS=0DMX =.104E-05SMN =-188808SMX =186848应力云图1107.036283.180459.324635.468811.612987.7561163.9001340.0441516.1881692.3321868.479(x10**2) 0.1.2.3.4.5.6.7.8.91DISTAPR 13 201309:32:04POST1STEP=1SUB =1TIME=1PATH PLOT NOD1=1NOD2=2X1X 向应力关于X 轴位移图 三角单元三角单元模型1MNMXXY Z0.964E-07.193E-06.289E-06.386E-06.482E-06.578E-06.675E-06.771E-06.867E-06APR 13 201309:42:17NODAL SOLUTION STEP=1SUB =1TIME=1USUM (AVG)RSYS=0DMX =.867E-06SMX =.867E-06三角单元位移图1MNMXXY Z-129669-100854-72038-43223-14408144084322372038100854129669APR 13 201309:43:16NODAL SOLUTION STEP=1SUB =1TIME=1SX (AVG)RSYS=0DMX =.867E-06SMN =-129669SMX =129669三角单元应力云图1104.842224.027343.212462.397581.582700.767819.952939.1371058.3221177.5071296.688(x10**2) 0.1.2.3.4.5.6.7.8.91DISTAPR 13 201309:46:38POST1STEP=1SUB =1TIME=1PATH PLOT NOD1=1NOD2=2X1三角单元X 向应力关于X 轴位移图1MNMXXY Z-158263-123094-87924-52754-17585175855275487924123094158263APR 13 201309:50:47ELEMENT SOLUTION STEP=1SUB =1TIME=1SX (NOAVG)RSYS=0DMX =.867E-06SMN =-158263SMX =158263X 向应力中间最大两边小，有限元解只是一种数值近似与理论解还是有误差的。

中南林业科技大学机械零件有限元分析实验报告专业：机械设计制造及其自动化年级： 2013级班级：机械一班姓名：杨政学号：20131461I一、实验目的通过实验了解和掌握机械零件有限元分析的基本步骤；掌握在ANSYS 系统环境下，有限元模型的几何建模、单元属性的设置、有限元网格的划分、约束与载荷的施加、问题的求解、后处理及各种察看分析结果的方法。

体会有限元分析方法的强大功能及其在机械设计领域中的作用。

二、实验内容实验内容分为两个部分：一个是受内压作用的球体的有限元建模与分析，可从中学习如何处理轴对称问题的有限元求解；第二个是轴承座的实体建模、网格划分、加载、求解及后处理的综合练习，可以较全面地锻炼利用有限元分析软件对机械零件进行分析的能力。

实验一、受内压作用的球体的有限元建模与分析对一承受均匀内压的空心球体进行线性静力学分析，球体承受的内压为1.0×108Pa，空心球体的内径为0.3m，外径为0.5m，空心球体材料的属性：弹性模量2.1×1011，泊松比0.3。

R1=0.3R2=0.5承受内压：1.0×108 Pa受均匀内压的球体计算分析模型（截面图）1、进入ANSYS→change the working directory into yours→input jobname: Sphere2、选择单元类型ANSYS Main Menu: Preprocessor →Element Type→Add/Edit/Delete →Add →select Solid Quad 4node 42 →OK (back to Element Types window)→ Options… →select K3: Axisymmetric →OK→Close (the Element Type window)3、定义材料参数ANSYS Main Menu: Preprocessor →Material Props →Material Models →Structural→Linear→Elastic→Isotropic→input EX:2.1e11, PRXY:0.3→ OK4、生成几何模型生成特征点ANSYS Main Menu: Preprocessor →Modeling →Create →Keypoints →In Active CS→依次输入四个点的坐标：input：1(0.3，0)，2(0.5，0)，3(0，0.5)，4(0，0.3)→OK 生成球体截面ANSYS 命令菜单栏: Work Plane>Change Active CS to>Global SphericalANSYS Main Menu: Preprocessor →Modeling →Create →Lines →In Active Coord→依次连接1,2,3,4 点生成4 条线→OKPreprocessor →Modeling →Create →Areas →Arbitrary →By Lines→依次拾取四条线→OKANSYS 命令菜单栏: Work Plane>Change Active CS to>Global Cartesian5、网格划分ANSYS Main Menu: Preprocessor →Meshing →Mesh Tool→(Size Controls) lines: Set→拾取两条直边:OK→input NDIV: 10 →Apply→拾取两条曲边:OK →input NDIV: 20 → OK →(back to the mesh tool window) Mesh: Areas，Shape: Quad，Mapped →Mesh →Pick All(in Picking Menu) → Close( the Mesh Tool window)6、模型施加约束给水平直边施加约束ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Displacement→On Lines →拾取水平边：Lab2: UY → OK给竖直边施加约束ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Displacement Symmetry B.C.→On Lines→拾取竖直边→OK 给内弧施加径向的分布载荷ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Pressure →On Lines →拾取小圆弧；OK →input V ALUE:1e8→OK7、分析计算ANSYS Main Menu: Solution →Solve →Current LS→OK(to close the solve Current Load Step window) →close8、结果显示ANSYS Main Menu: General Postproc →Plot Results→Deformed Shape…→select Def + Undeformed→OK (back to Plot Results window)Contour Plot→Nodal Solu…→select: DOF solution, 分别选X-Component of displacement + Deformed Shape with undeformed model;Y-Component of displacement + Deformed Shape with undeformed model;Displacement vector sum + Deformed Shape with undeformed model.Contour Plot→Nodal Solu…Stress 下分别选X-Component of stress + Deformed Shape with undeformed model;Y-Component of stress + Deformed Shape with undeformed model;Z-Component of stress + Deformed Shape with undeformed model;Vonmises stress + Deformed Shape with undeformed model.查看各后处理结果的数据并回答最后面的问答题。

第二章有限元分析技术2.2.1 问题描述图2-2所示为由9个杆件组成的衍架结构，两端分别在1，4点用铰链支承，3点受到一个方向向下的力F y ,衍架的尺寸已在图中标出，单位： m。

试计算各杆件的受力。

弹性模量（也称扬式模量）E=206GPa；泊松比μ=0.3；作用力F y =-1000N；杆件的横截面积A=0.125m2.显然，该问题属于典型的衍架图2-2 衍架结构简图静力分析问题，通过理论求解方法（如节点法或截面法）也可以很容易求出个杆件的受力，但这里为什么要用ANSYS软件对其分析呢？2.2.3 实训目的本实训的目的有二：一是使学生熟悉ANSYS8.0软件的用户界面，了解有限元分析的一般过程；二是通过使用ANSYS软件分析的结果和理论计算结果进行比较，以建立起对利用ANSYS软件进行问题根系的信任度，为以后使用ANSYS软件进行更复杂的结构分析打基础。

2.2.2 结果演示通过使用ANSYS8.0软件对该衍架结构进行静力分析，其分析结果与理论计算结果如表2-1所示。

表2-1 ANSYS分析结果与理论计算结果的比较比较结果表明，使用ANSYS分析的结果与理论计算结果的误差不超过0.5%，因此，利用ANSYS软件分析来替代理论计算是完全可行的。

2.2.4 实训步骤一 ANSYS10.0的启动与设置1． 启动。

点击：开始>所有程序> ANSYS8.0> ANSYS ，即可进入ANSYS 图形用户主界面。

如图2-3所示。

其中，几个常用的部分有应用菜单，命令输入栏，主菜单，图形显示区和显示调整工具栏，分别如图2-3所示。

2． 功能设置。

电击主菜单中的“Preference ”菜单，弹出“参数设置”对话框，选中“Structural ”复选框，点击“OK ”按钮，关闭对话框，如图2-4所示。

本步骤的目的是为了仅使用该软件的结构分析功能，以简化主菜单中各级子菜单的结构。

3．图形显示区 主菜单应用菜单命令输入栏显示调整工具栏图2-3 用户主界面图2-43．系统单位设置。

有限元分析实验报告有限元分析实验报告一、实验基本要求根据实验指导书的要求能够独立的使用ANSYS 软件操作并在计算机上运行，学会判断结果及结构的分析，学会建立机械优化设计的数学模型，合理选用优化方法，独立的解决机械优化设计的实际问题。

二、实验目的1. 加深对机械优化设计方法的理解2. 掌握几种常用的最优化设计方法3. 能够熟练使用ANSYS 软件操作，培养学生解决案例的能力4. 培养学生灵活运用优化设计方法解决机械工程中的具体实例三、实验软件及设备计算机一台、一种应用软件如ANSYS四、实验内容实验报告例题实训1——衍架的结构静力分析图2-2所示为由9个杆件组成的衍架结构，两端分别在1，4点用铰链支承，3点受到一个方向向下的力F y , 衍架的尺寸已在图中标出，单位： m。

试计算各杆件的受力。

其他已知参数如下: 弹性模量（也称扬式模量）E=206GPa；泊松比μ=0.3；作用力F y =-1000N；杆件的2横截面积A=0.125m.一、 ANSYS8.0的启动与设置图2-2 衍架结构简图1．启动。

点击：开始>所有程序> ANSYS8.0> ANSYS ，即可进入ANSYS 图形用户主界面。

图2-4 Preference 参数设置对话框2．功能设置。

电击主菜单中的“Preference ”菜单，弹出“参数设置”对话框，选中“Structural ”复选框，点击“OK ”按钮，关闭对话框，如图2-4所示。

本步骤的目的是为了仅使用该软件的结构分析功能，以简化主菜单中各级子菜单的结构。

3．系统单位设置。

由于ANSYS 软件系统默认的单位为英制，因此，在分析之前，应将其设置成国际公制单位。

在命令输入栏中键入“/UNITS，SI ”，然后回车即可。

（注：SI 表示国际公制单位）二单元类型，几何特性及材料特性定义1．定义单元类型。

2．定义几何特性。

3．定义材料特性。

三衍架分析模型的建立1．生成节点。

齿轮箱有限元模态分析及试验研究报告齿轮箱是现代机械设备中重要的组成部分，它广泛用于各种机械传动系统中，如车辆、工程机械等。

因此研究齿轮箱的动力学特性对于机械传动系统的设计、优化和性能提升具有重要意义。

本文通过有限元模态分析和试验研究，对齿轮箱的动力学特性进行了分析和研究。

首先进行有限元模态分析，使用ANSYS软件建立了三维齿轮箱模型，并对其进行了固有频率和模态分析。

在分析过程中，设定了模型的约束和加载条件，确保模型模拟的真实性与可靠性。

通过模态分析，得到了齿轮箱的固有频率和模态形态，并且确定出了前几个重要频率的数值。

结果表明，齿轮箱的固有频率主要集中在数百Hz的高频段。

为了验证有限元模态分析结果的准确性，本文设计了试验验证方案。

首先，使用激光精密测量仪对齿轮箱的位移进行测量，并将测试数据存储为动态位移序列。

然后，基于FFT算法对动态位移序列进行频谱分析，得到齿轮箱的频响函数。

最后，通过对比有限元模态分析结果与试验结果，验证模型的准确性和可靠性。

试验结果表明，模型的预测结果与试验结果相符，二者的误差在可接受范围内。

综上所述，本文采用有限元模态分析和试验验证两种方法，对齿轮箱的动力学特性进行了研究。

结果表明，齿轮箱具有较高的固有频率，且主要分布在数百Hz的高频段。

通过试验验证，证明了有限元模态分析方法的准确性和可靠性。

这些结果对于齿轮箱的优化设计、结构改进和性能提升具有重要参考价值。

齿轮箱的有限元模态分析和试验研究，采用了多项相关数据。

在本文中，我们主要关注以下数据：1. 齿轮箱模型的材料性质2. 模型的约束和加载条件3. 模型的固有频率和模态形态4. 齿轮箱的位移测试数据5. 齿轮箱的频响函数6. 模型预测结果与试验结果的误差对于第一项数据，齿轮箱的材料性质是有限元模型分析的关键。

正确的材料参数可以确保分析结果的准确性和可靠性。

在本文中，我们将齿轮箱的材料定义为铸铁，其杨氏模量为169 GPa，泊松比为0.27。

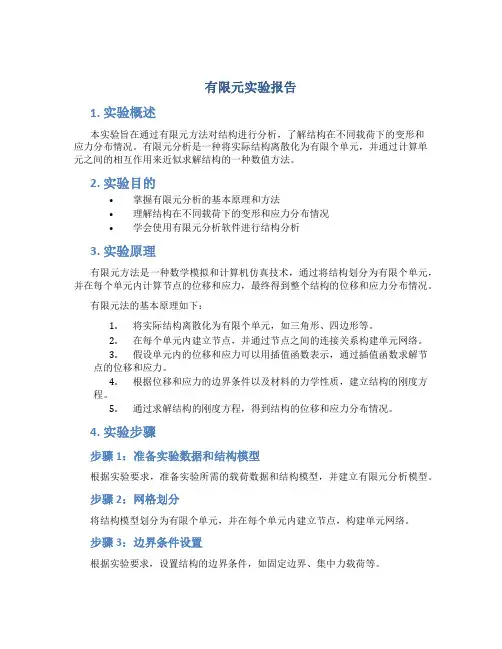

有限元实验报告1. 实验概述本实验旨在通过有限元方法对结构进行分析，了解结构在不同载荷下的变形和应力分布情况。

有限元分析是一种将实际结构离散化为有限个单元，并通过计算单元之间的相互作用来近似求解结构的一种数值方法。

2. 实验目的•掌握有限元分析的基本原理和方法•理解结构在不同载荷下的变形和应力分布情况•学会使用有限元分析软件进行结构分析3. 实验原理有限元方法是一种数学模拟和计算机仿真技术，通过将结构划分为有限个单元，并在每个单元内计算节点的位移和应力，最终得到整个结构的位移和应力分布情况。

有限元法的基本原理如下：1.将实际结构离散化为有限个单元，如三角形、四边形等。

2.在每个单元内建立节点，并通过节点之间的连接关系构建单元网络。

3.假设单元内的位移和应力可以用插值函数表示，通过插值函数求解节点的位移和应力。

4.根据位移和应力的边界条件以及材料的力学性质，建立结构的刚度方程。

5.通过求解结构的刚度方程，得到结构的位移和应力分布情况。

4. 实验步骤步骤1：准备实验数据和结构模型根据实验要求，准备实验所需的载荷数据和结构模型，并建立有限元分析模型。

步骤2：网格划分将结构模型划分为有限个单元，并在每个单元内建立节点，构建单元网络。

步骤3：边界条件设置根据实验要求，设置结构的边界条件，如固定边界、集中力载荷等。

步骤4：材料力学性质设置根据实际材料的力学性质，设置结构的材料参数，如杨氏模量、泊松比等。

步骤5：求解结构的位移和应力分布根据结构的刚度方程和边界条件，求解结构的位移和应力分布情况。

步骤6：分析结果根据求解得到的位移和应力分布，分析结构在不同载荷下的变形和应力分布情况。

5. 实验结果根据有限元分析的结果，得到了结构在不同载荷下的位移和应力分布情况。

通过分析位移和应力分布，可以评估结构的受力情况，为结构设计提供依据。

6. 实验结论通过有限元分析，我们可以了解结构在不同载荷下的变形和应力分布情况，为结构的设计和优化提供依据。

一、实验目的及意义有限元分析实验是有限元分析教学的一个重要的实践性环节。

随着科学技术的发展，产品的结构和功能日趋复杂化和多样化，对产品机械结构的布局和力学性能提出了更高的要求，不仅要求产品的机械结构满足力学性能，还要在设计时使它的结构尺寸和重量趋于最优，而常规的力学计算已无法满足。

有限元法经过三十多年的发展，已达到相当成熟的境地，在工程实践中的作用从分析与校核扩展到优化设计并和计算机辅助设计、计算机辅助生产等技术相结合，是有效地求解各种工程实际问题的最好方法之一。

机械结构有限元分析是面向近机械类专业的一门课程。

通过该课程及其实验教学，使学生掌握现代机械设计的基本原理和方法，具有一定的利用已有的有限元分析软件对机械结构进行静、动态特性分析的能力。

掌握机械结构静、动态特性测试的原理、方法和相关的仪器、设备的操作，培养学生理论联系实际和动手操作的能力。

二、实验方法和步骤1. 实验内容本上机实验是利用ANSYS有限元分析软件对3个不同截面形状悬臂梁试件的静、动态特性进行分析，分析采用SOLID92实体单元。

2.ANSYS软件介绍ANSYS是一种广泛性的商业套装工程分析软件，主要用于机械结构系统受到外力负载后所出现的状态，如位移、应力和振动状态等。

ANSYS有限元分析软件在机械、电机、土木、电子及航空等不同领域得到了相当广泛的应用，已经成为设计人员不可缺少的工具之一。

ANSYS的使用有两个模式，一是交互模式（Interactive Mode），另一是非交互模式（Batch Mode），初学者及大部分使用者都采用交互模式。

ANSYS软件是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。

由美国ANSYS公司开发，它能与多数CAD软件接口，实现数据的共享和交换，如Pro/Engineer， NASTRAN，Alogor，UG，AutoCAD等，是现代产品开发中的高级计算机辅助工具之一。

软件主要包括三个部分：前处理模块，分析计算模块和后处理模块。

有限元上机分析报告~学院：机械工程专业及班级：机械设计及其自动化08级7班姓名：***学号：题目编号： 2》1.题目概况结构组成和基本数据结构：该结构为一个六根杆组成的桁架结构，其中四根杆组成了直径为800cm的正方形，其他两根杆的两节点为四边形的四个角。

材料：该六根杆截面面积均为100cm2，材料均为Q235，弹性模量为200GPa，对于直径或厚度大于100mm的截面其强度设计值为190Mpa。

载荷：结构的左上和左下角被铰接固定，限制了其在平面内x和y方向的位移，右上角受到大小为2000KN的集中载荷。

结构的整体状况如下图所示：分析任务】该分析的任务是对该结构的静强度进行校核分析以验算该结构否满足强度要求。

2.模型建立物理模型简化及其分析由于该结构为桁架结构，故认为每根杆件只会沿着轴线进行拉压，而不会发生弯曲和扭转等变形。

结构中每根杆为铰接连接，有集中载荷作用于最上方的杆和最右方杆的铰接点。

单元选择及其分析由于该结构的杆可以认为是只受拉压的杆件，故可以使用LINK180单元，该单元是有着广泛工程应用的杆单元，它可以用来模拟桁架、缆索、连杆、弹簧等等。

这种三维杆单元是杆轴方向的拉压单元，每个节点具有三个自由度：沿节点坐标系X、Y、Z方向的平动。

就像铰接结构一样，不承受弯矩。

输入的数据有：两个节点、横截面面积（AREA）、单位长度的质量(ADDMAS)及材料属性。

输出有：单元节点位移、节点的应力应变等等。

由此可见，LINK180单元适用于该结构的分析。

模型建立及网格划分(（1）启动Ansys软件，选择Preferences→Structural，即将其他非结构菜单过滤掉。

（2）选择单元类型：选择Preprocessor→Element Type→Add/Edit/Delete→Add，在出现的对话框中选择Link→3d finit stn 180，即LINK180，点击“OK”（3）选择实常数：选择Preprocessor→Real Constants→Add/Edit/Delete→Add，在出现的对话框中的Cross-sectional area中输入100，点击“OK”。

学生学号1049721501301实验课成绩武汉理工大学学生实验报告书实验课程名称机械中的有限单元分析开课学院机电工程学院指导老师姓名学生姓名学生专业班级机电研1502班2015—2016学年第2学期实验一方形截面悬臂梁的弯曲的应力与变形分析钢制方形悬臂梁左端固联在墙壁，另一端悬空。

工作时对梁右端施加垂直向下的30KN的载荷与60kN的载荷，分析两种集中力作用下该悬臂梁的应力与应变，其中梁的尺寸为10mmX10mmX100mm的方形梁。

1.1方形截面悬臂梁模型建立建模环境：DesignModeler15.0。

定义计算类型：选择为结构分析。

定义材料属性：弹性模量为2.1Gpa，泊松比为0.3。

建立悬臂式连接环模型。

（1）绘制方形截面草图：在DesignModeler中定义XY平面为视图平面，并正视改平面，点击sketching下的矩形图标，在视图中绘制10mmX10mm的矩形。

（2）拉伸：沿着Z方向将上一步得到的矩阵拉伸100mm，即可得到梁的三维模型，建模完毕，模型如下图1.1所示。

图1.1方形截面梁模型1.2定义单元类型：选用6面体20节点186号结构单元。

网格划分：通过选定边界和整体结构，在边界单元划分数量不变的情况下，通过分别改变节点数和载荷大小，对同一结构进行分析，划分网格如下图1.2所示：图1.2网格划分1.21定义边界条件并求解本次实验中，讲梁的左端固定，将载荷施加在右端，施以垂直向下的集中力，集中力的大小为30kN观察变形情况，再将力改为50kN，观察变形情况，给出应力应变云图，并分析。

（1）给左端施加固定约束；（2）给悬臂梁右端施加垂直向下的集中力；1.22定义边界条件如图1.3所示：图1.3定义边界条件1.23应力分布如下图1.4所示：定义完边界条件之后进行求解。

图1.4应力分布图1.2.4应变分布如下图1.5所示：图1.5应变分布图1.3改变载荷大小：将载荷改为60kN，其余边界条件不变。

有限元分析及理论上机报告报告（一）Demo7 stress一、问题描述一个承受拉力的平板，在其中心位置有一个小圆孔，其结构尺寸如下图所示，要求分析其结构圆孔处的Mises应力分布。

材料特性：弹性模量E = 210000 MPa，泊松比 =0.3拉伸载荷：P=100MPa平板厚度：d=1mm二、方法概述，建模思路和分析策略1由于薄板只在边缘上受到了平行于板面的并沿厚度均匀分布的力，所以平板处于平面应力状态。

在创建部件（Part）时，薄板的模型所在空间(Space)设置为（2D Planer）,绘制图形。

2由于该平板受力模型的结构和载荷是对称的，所以，可以取用模型的1/4进行分析。

其图形如下所示。

3材料为线弹性材料，其材料属性设置为Elasticity中的Elastic，设置其弹性模量（E=210000MPa）和泊松比（ =0.3）。

薄板属于实体，其截面属性种类为实体（Solid），然后赋予其截面属性。

4由薄板的受力情况和分析要求可知，薄板的应力分析为线性/非线性的静力学分析，所以其分析步的类型为Static、General，不用考虑几何非线性（NLgeom>off）。

5模型所受的载荷为均布压力，使用载荷类型为（pressure）。

由于模型的对称，所以对模型的左侧和底部的边界线设置边界条件，固定边界。

由受力分析结果可得：左侧边界为XSYMM，底部边界为YSYMM。

6中心圆孔处为应力集中区域，且为分析结果要求重点，应局部网格加密。

划分网格，然后提交分析。

三、分析过程中遇到的问题及解决方法分析过程中没有遇到什么问题，但是需要注意几个方面。

1、在定义截面属性时，应注意的是平面应力分析问题的截面属性不是shell，而应该是solide（实体）。

其次注意平面的厚度。

一会吧其次，边界条件应该在分析步的第一步（initial）里添加，否则会导致有限元分析的失败。

载荷的添加应该是在第二步，注意载荷的方向为由里向外—100 三，由于取用的是板子的1/4作为分析的模型，所以将边界条件固定来模仿相应的应力情况，即固定相应边的ＸＹ方向上的坐标。

轴流式通风机叶轮与机座有限元分析分析与优化报告书第2页共46页目录第一部分机座的有限元分析与优化------------------------------------41.1机座分析的已知条件------------------------------------------41.2材料的力学性能-----------------------------------------------41.3有限元分析模型-----------------------------------------------41.3.1分析前的假设-----------------------------------------41.3.2建立分析模型-----------------------------------------51.3.3建立有限元分析模型----------------------------------71.4计算结果------------------------------------------------------71.4.1变形结果-----------------------------------------------71.4.2应力结果-----------------------------------------------81.4.3路径结果-----------------------------------------------111.4.4分析结果评判------------------------------------------131.5机座优化------------------------------------------------------141.5.1优化参数的确定---------------------------------------141.5.2优化模型的建立---------------------------------------151.5.3优化分析的结果---------------------------------------161.5.4优化结果评判-----------------------------------------17第二部分轮毂的有限元分析与优化-------------------------------------182.1轮毂分析的已知条件-------------------------------------------182.2材料的力学性能------------------------------------------------182.3有限元分析模型------------------------------------------------192.3.1分析前的假设------------------------------------------192.3.2建立分析模型------------------------------------------202.3.3建立有限元分析模型-----------------------------------222.4计算结果-------------------------------------------------------第3页共46页222.4.1变形结果------------------------------------------------222.4.2应力结果------------------------------------------------252.4.3路径结果------------------------------------------------302.4.4结果分析------------------------------------------------362.5轮毂优化-----------------------------------------------------382.5.1轮毂转速在n=1000rpm--------------------------------382.5.2轮毂转速在n=750rpm---------------------------------43参考文献----------------------------------------------------------------46第4页共46页第一部分机座的有限元分析与优化1.1机座分析的已知条件根据合同内容，甲方提供的已知条件有：①机座结构的设计图1张(3号图纸)，见附件1(原图的复印件)。

《ANSYS程序应用》上机实验报告学院：机械工程学院系：机械工程专业：机械工程及自动化年级机工0911班姓名：刘老四学号： 094057333333 组_______ 实验时间：指导教师签字：成绩：A N S Y S程序应用基础一、实验目的和要求1.了解ANSYS软件的界面和基本功能，初步掌握使用ANSYS软件求解问题基本步骤；初步掌握使用ANSYS软件求解杆系结构静力学问题的方法；2. 初步掌握使用ANSYS软件求弹性力学平面问题的方法。

二、实验设备和软件台式计算机，ANSYS11.0软件。

三、实验内容1.应用ANSYS程序求解杆系结构静力问题2.应用ANSYS程序求解平面应力问题——直角支架结构3.应用ANSYS程序求解平面应变问题——厚壁圆筒承受压力要求：（1）建立有限元模型；（2）施加约束和载荷并求解；（3）对计算结果进行分析处理。

四、实验结果1.应用ANSYS程序求解杆系结构静力问题题 6.1 在相距a＝10m的刚性面之间，有两根等截面杆铰接在2号点，杆件与水平面夹角为300，在铰接处有一向下的集中力F＝1000N，杆件材料的弹性模量E＝210GPa，泊松比为0.3，截面积A＝0.001m2，如图 6.2所示，试利用二维杆单元LINK1确定集中力位置处的位移。

杆件变形很小，可以按小变形理论计算。

由030tan 2a b，可得b=2.89m 。

图1.0 约束图图1.1 变形和未变形图形表1.0 点位移矢量列表2.应用ANSYS程序求解平面应力问题6.3.1 直角支架结构问题直角支架结构问题是一个简单的单一载荷步的直角支架结构静力分析例题，图6.57中左侧的孔是被沿圆周完全固定的，一个成锥形的压力施加在下面右端孔的下半圆处大小为由50psi到150psi。

已知如图6.57所示的支架两端都是直径为2in的半圆，支架厚度th＝0.5in，小孔半径为0.4in，支架拐角是半径为0.4in的小圆弧，支架是由A36型的钢制成，杨氏模量正＝30×106psi，泊松比为0.27。
