本项目为某住宅小区，总建筑面积约10万平方米，包括住宅楼、地下车库等配套设施。
为确保工程顺利进行，本项目采用塔吊进行吊运施工。
二、塔吊吊运工程施工方案1. 塔吊选择与布置根据工程特点和现场情况，本工程选用中联重科的QTZ80（TC6012A-6A）塔式起重机，共5台，编号为T1-1#~T1-5#。
塔吊基础位于车库基础内，具体布置详见平面布置图附件。
2. 塔吊性能参数塔式起重机具体参数如下：（1）起重量：80t（2）最大起重高度：60m（3）工作幅度：35m（4）起升速度：0.8m/min（5）变幅速度：0.4m/min3. 吊运材料与设备本工程塔吊吊运的主要材料包括：（1）钢筋：HRB400，直径6-25mm（2）混凝土预制构件（3）机电设备及安装材料4. 吊运工艺（1）钢筋吊运钢筋以一组成捆的形式吊运，一般采用两根钢丝绳以平吊的方式吊运到作业位置。
现场最大标号钢筋直径为25mm，每次起吊约21根。
钢筋吊运需满足塔吊起重性能要求。
（2）混凝土预制构件吊运混凝土预制构件吊运前需进行质量检查，确保构件完好。
吊运时，采用专用吊具，将构件吊至指定位置。
（3）机电设备及安装材料吊运机电设备及安装材料吊运前需进行分类、打包，确保吊运安全。
吊运时，采用专用吊具，将设备或材料吊至指定位置。
5. 安全措施（1）塔吊操作人员必须具备相关资质，严格遵守操作规程。
（2）塔吊吊运作业区域设置安全警戒线，非操作人员严禁进入。
（3）吊运过程中，确保吊物稳定，防止吊物倾斜、坠落。
（4）定期检查塔吊及吊具，确保其完好。
（5）制定应急预案，应对突发情况。
三、结语本工程塔吊吊运施工方案旨在确保吊运作业安全、高效、顺利进行。
在实际施工过程中，需严格按照方案执行，确保工程顺利进行。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==中联重科5010塔吊说明书篇一：各种型号的塔吊参数塔吊型号及参数收集QTZ40额定起重力矩400KN.m 最大起重量4t最大工作幅度42/46.8/50m 独立式高度29m 附着式高度120m起升速度7/40/60m/min 回转速度0.37/0.73r/min 变幅速度22/33m/min 顶升速度0.6 m/min 平衡重5 6.5 t 塔机自重23.5 26.16t 电源380V,50Hz 工作温度-20～+40℃ 功率：24.3kwQTZ63额定起重力矩630KN.m 最大起重量6t最大工作幅度 50 ｜ 45m 独立式高度40m 附着式高度140m 起升速度7/32/64m/min 回转速度0.4/0.6r/min 变幅速度20/40m/min 顶升速度0.4m/min 平衡重 12 ｜ 11t 塔机自重42.3t 电源380V,50Hz 工作温度-12～+40℃功率：39.6kwQTZ80公称起重力矩 800 KN.m 最大起重量 6t 8 t 工作幅度 56 m 独立式高度 45 m 附着式高度 180 m起升速度 7/32/64 0～40/80m/min 回转速度 0～0.6 r/min变幅速度 8/27/54 0～42(8/27/54)m/min 塔机自重（独立式） 61.95 t 平衡重 15.55 t工作环境温度 -20～+40℃功率：45.6 kwQTZ125公称起重力矩 1250 KN.m 最大起重量 8 t最大幅度处额定起重量 1.5 t 工作幅度 60 m 独立式高度 50 m 附着式高度163 m起升速度2倍率 100 2t m/min4倍率 504t m/min 回转速度 0～0.6 r/min 变幅速度 8.8/29.3/68.6 m/min 最大回转半径 62 m 尾部回转半径 17 m 结构自重（独立式） 48.8 t 平衡重14.5 t整机重（独立式） 63.3 t 最大工作风速 20 m/s顶升操作风速（不大于） 13 m/s 工作环境温度 -20～+40 ℃功率：52.6 kwQTZ160公称起重力矩 1600 KN.m 最大起重量 10 t最大幅度处额定起重量 2.1 t 工作幅度 60 m 独立式高度 59.5 m 附着式高度201 m起升速度2倍率 0～100 m/min 4倍率 0～50 m/min 回转速度 0～0.6 r/min 变幅速度 0～60 m/min 最大回转半径 65 m 尾部回转半径 17 m 结构自重（独立式） 75 t 平衡重 22 t整机重（独立式） 97 t 最大工作风速 20 m/s顶升操作风速（不大于） 13 m/s 工作环境温度 -20～+40 ℃功率：62.3 kwSC200/200施工升降机，采用齿轮齿条啮合，外置式，三传动，额定载荷2吨，额定提升高度150米的施工升降机，稍作改动即可成2吨单吊笼施工升降机。
中联牌ZLJ5663JQZ150H 汽车起重机产品介绍书QAY180长沙中联重科工程起重机公司主要性能参数副臂起重量表（主臂61米、支腿全伸、配重55吨）10米、17米表示常规副臂的起重量; 注：在表中副臂长度米表示只带加长臂的起重量；副臂长度米表示加长臂加常规程10米副臂的起重量；副臂长度24米表示加长臂加常规副臂的起重。
说明：1以上作业工况为支腿全伸，不允许在不打支腿的情况下吊重；2、表中红线以上的额定总起重量由起重机的结构强度所定，其它由起重机的整机稳定性决定。
3、表中所列数值为最大允许值，并包括吊钩重量（180吨吊钩重量1630kg，100吨吊钩重量1022kg，50吨吊钩重量680 kg，16吨吊钩重量400 kg，9吨吊钩重量270 kg ），和其它吊具的重量；4、表中所指幅度值是指吊重后吊钩中心至回转中心的水平距离；吊臂最大仰角时，吊臂头部下滑轮中心到吊钩中心的距离》3000mm5、在副臂伸出的情况下使用主臂作业时，额定起重量不仅要扣除吊具的重量，还要扣除16000 kg （在有加长臂的情况下，扣除2352kg）;说明：1、以上作业工况为支腿全伸，不允许在不打支腿的情况下吊重；2、表中红线以上的额定总起重量由起重机的结构强度所定，其它由起重机的整机稳定性决定。
3、表中所列数值为最大允许值，并包括吊钩重量（180吨吊钩重量1630kg，100吨吊钩重量1022kg，50吨吊钩重量680 kg，16吨吊钩重量400 kg，9吨吊钩重量270 kg ），和其它吊具的重量；4、表中所指幅度值是指吊重后吊钩中心至回转中心的水平距离；吊臂最大仰角时，吊臂头部下滑轮中心到吊钩中心的距离》3000mm5、在副臂伸出的情况下使用主臂作业时，额定起重量不仅要扣除吊具的重量，还要扣除16000 kg （在有加长臂的情况下，扣除2352k g）;说明：1、以上作业工况为支腿全伸，不允许在不打支腿的情况下吊重；2、表中红线以上的额定总起重量由起重机的结构强度所定，其它由起重机的整机稳定性决定。
塔机型参数大全 The pony was revised in January 2021塔机型号参数大全塔机型号中联TC6015--10 技术性能表（表9-1）30m臂起重性能特性35m臂起重性能特性40m臂起重性能特性45m臂起重性能特性50m臂起重性能特性55m臂起重性能特性60m臂起重性能特性※注：12a、b、c、d、e、f、g是安装一块平衡重后剩下的平衡重塔机在超过固定式高度时，必须用附着装置与建筑物连接加固。
在某些情况下，需要顶升一节塔身以便于附着框的安装。
在上述情况下，塔机必须停止工作。
在顶升中，应从两个侧面检查塔身的垂直度，以免塔身与建筑物间的距离出现偏差。
该塔机固定高度为50米，超过50米时，应在塔身第11标准节上米高)设置附着装置，以后每隔9个标准节（米）设置一道附着装置，最后一道附着以上塔身可悬高9个标准节（米）。
附着拉杆位四根。
以上臂长时，都要先装一块3000kg重的平衡块一块。
起吊大臂时的吊点位置在3臂长处。
塔机型号中联TC6517A 技术性能表（表9-1）47m臂起重性能特性53m臂起重性能特性59m臂起重性能特性65m臂起重性能特性注：12a、b、c、d、是安装一块平衡重后剩下的平衡重塔机在超过固定式高度时，必须用附着装置与建筑物连接加固。
在某些情况下，需要顶升一节塔身以便于附着框的安装。
在上述情况下，塔机必须停止工作。
在顶升中，应从两个侧面检查塔身的垂直度，以免塔身与建筑物间的距离出现偏差。
该塔机固定高度为52米，超过52米时，应在塔身第13标准节上(37米高)设置附着装置，以后每隔9个标准节（米）设置一道附着装置，最后一道附着以上塔身可悬高7个标准节（22米）。
附着拉杆为四根。
以上臂长时，都要先装1750kg重的平衡块二块。
起吊大臂时的吊点位置65米长时在米处。
吊点位置59米长时在米处。
吊点位置53米长时在米处。
吊点位置47米长时在米处。
塔机型号中联TC7035A技术性能表（表9-1）45m臂起重性能特性50m臂起重性能特性55m臂起重性能特性60m臂起重性能特性65m臂起重性能特性注：12a、b、c、d、e、f是安装一块平衡重后剩下的平衡重塔机在超过固定式高度时，必须用附着装置与建筑物连接加固。
QTZ80(TC5610)该塔机安装独立高度：40.5米，最大附着工作高度220米。
塔机起重性能表56米臂起重性能表：QTZ80(TC5613-6)该塔机安装独立高度：40.5米，最大附着工作高度220米。
塔机起重性能表56米臂起重性能表：QTZ80(TC5613-8)该塔机安装独立高度：46米，最大附着工作高度180米。
塔机起重性能表56米臂起重性能表：QTZ80(TC6010-6)该塔机安装独立高度40.5米，最大附着工作高度220米。
塔机起重性能表42米臂起重性能表：QTZ80(TC6013A-6)该塔机支腿独立固定式安装高度：46米，最大附着工作高度220米。
塔机起重性能表60米臂起重性能表：40米臂起重性能表：QTZ125(TC6015A-10E)该塔机支腿独立固定式安装高度：60米，最大附着工作高度220米。
60米臂起重性能表：QTZ160(TC6517A-10)该塔机支腿独立固定式安装高度：52米，最大附着工作高度200米。
塔机起重性能表65米臂起重性能表：QTZ160(TC6517B-10)该塔机支腿独立固定式安装高度：52米，最大附着工作高度200米。
塔机起重性能表65米臂起重性能表：50米臂起重性能表：QTZ250(TCT7032)该塔机支腿固定独立式安装高度：54米，最大附着工作高度196.5米。
塔机起重性能表70米臂起重性能表：50米臂起重性能表：QTZ250(TC7035A-16)该塔机支腿固定独立式工作高度：61米，最大附着工作高度180米。
塔机起重性能表70米臂起重性能表：QTZ250(TC7035B-16)该塔机支腿固定独立式工作高度：61.5米，最大附着工作高度241.5米。
塔机起重性能表70米臂起重性能表：55米臂起重性能表：QTZ400(TC7052)该塔机支腿固定独立式工作高度：73米，最大附着工作高度180米。
塔机起重性能表70米臂起重性能表：50米臂起重性能表：40米臂起重性能表：D800-42该塔机固定独立式工作高度：75米(此时非工作状态下爬升架必须放置在塔身的最下方)，最大附着工作高度257.4米。
品牌塔机及主要型号技术参数介绍中联重科一、公司简介中联重科秉承“至诚无息博厚悠远”的企业文化理念，内源式发展与外延式发展并重，先后收购了英国保路捷、湖南机床厂、浦沅集团、中标公司、陕西新黄工、湖南车桥厂、华泰重工、意大利CIFA、常德信诚液压，2007年整体收购母公司建机院的经营性资产，实现了整体上市。
目前，生产经营基地分布于中国湖南、上海、陕西、广东以及意大利米兰等地，已形成中联科技园、麓谷工业园、泉塘工业园、麓谷环保产业园、常德灌溪工业园、望城工业园、益阳沅江工业园、上海工业园、陕西渭南工业园、意大利CIFA工业园等产业园区，总面积近300万平方米。
拥有国际一流的超大型钢结构厂房、现代化的加工设备和自动化生产线，拥有覆盖全球的完备销售网络和强大服务体系。
公司质量、环境和职业健康安全一体化管理体系获得德国莱茵ＴÜＶ认证，在国内建筑机械行业率先按照欧盟标准推行产品CE认证，并获得俄罗斯GOST认证、韩国安全认证。
中联重科2009年在全球工程机械行业排名第10位；在中国机械工业100强排名第六位。
上海、深圳上市公司综合绩效排名前列；进入“中国企业500强”，“中国机械工业50强”；连续多年被评为“最具成长性”企业、最具影响力企业、全国用户满意企业；被评为中国机械工业现代化管理进步示范企业；获得全国五一劳动奖状、中国自主创新能力十强、中国最具影响力品牌、中国最具国际竞争力品牌、中华慈善事业突出贡献奖、全国抗震救灾英雄集体等奖项和荣誉。
全球经济一体化的趋势下，中联重科以产品系列分类，形成混凝土机械、工程起重机械、城市环卫环保机械、建筑起重机械、路面施工养护机械、基础施工机械、土方机械、专用车辆、液压元器件、工程机械薄板覆盖件、消防设备、专用车桥等多个专业分、子公司，打造一个国际化工程机械产业集群，朝着年销售收入千亿目标进军！二、主要型号及荷载表1.动臂式塔吊型号2.平头式塔吊型号TCT7525-203.塔头式塔吊型号。
塔机型号参数大全塔机型号中联TC6015--10塔机在超过固定式高度时，必须用附着装置与建筑物连接加固。
在某些情况下，需要顶升一节塔身以便于附着框的安装。
在上述情况下，塔机必须停止工作。
在顶升中，应从两个侧面检查塔身的垂直度，以免塔身与建筑物间的距离出现偏差。
该塔机固定高度为50米，超过50米时，应在塔身第11标准节上(30.8米高)设置附着装置，以后每隔9个标准节（25.2米）设置一道附着装置，最后一道附着以上塔身可悬高9个标准节（25.2米）。
附着拉杆位四根。
以上臂长时，都要先装一块3000kg重的平衡块一块。
起吊大臂时的吊点位置在1.1/3臂长处。
塔机型号中联TC6517A砼基础载荷工作方式非工作方式H1弯M1扭M2P H1M1M2P 29.43 2588 482 878 118.6 3337 0 798便于附着框的安装。
在上述情况下，塔机必须停止工作。
在顶升中，应从两个侧面检查塔身的垂直度，以免塔身与建筑物间的距离出现偏差。
该塔机固定高度为52米，超过52米时，应在塔身第13标准节上(37米高)设置附着装置，以后每隔9个标准节（25.2米）设置一道附着装置，最后一道附着以上塔身可悬高7个标准节（22米）。
附着拉杆为四根。
以上臂长时，都要先装1750kg重的平衡块二块。
起吊大臂时的吊点位置65米长时在23.18米处。
吊点位置59米长时在21.68米处。
吊点位置53米长时在19.4米处。
吊点位置47米长时在16.87米处。
塔机型号中联TC7035A塔机在超过固定式高度时，必须用附着装置与建筑物连接加固。
在某些情况下，需要顶升一节塔身以便于附着框的安装。
在上述情况下，塔机必须停止工作。
在顶升中，应从两个侧面检查塔身的垂直度，以免塔身与建筑物间的距离出现偏差。
该塔机固定高度为61米，超过61米时，应在塔身第9标准节上(47.5米高)设置附着装置，以后每隔10个标准节（40.25米）设置一道附着装置，最后一道附着以上塔身可悬高9个标准节（35米）。

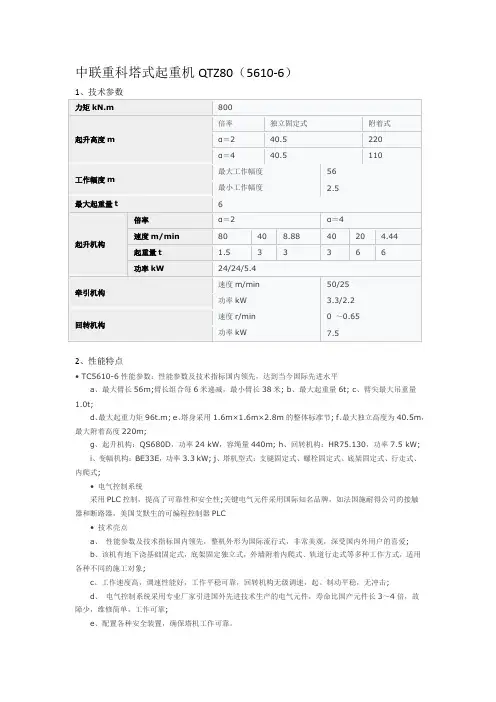

中联重科塔式起重机QTZ80（5610-6）
2、性能特点
• TC5610-6性能参数：性能参数及技术指标国内领先，达到当今国际先进水平
a、最大臂长56m;臂长组合每6米递减，最小臂长38米;
b、最大起重量6t;
c、臂尖最大吊重量
1.0t;
d、最大起重力矩96t.m;
e、塔身采用1.6m×1.6m×2.8m的整体标准节;
f、最大独立高度为40.5m，最大附着高度220m;
g、起升机构：QS680D，功率24 kW，容绳量440m; h、回转机构：HR75.130，功率7.5 kW;
i、变幅机构：BE33E，功率3.3 kW; j、塔机型式：支腿固定式、螺栓固定式、底架固定式、行走式、内爬式;
• 电气控制系统
采用PLC控制，提高了可靠性和安全性;关键电气元件采用国际知名品牌，如法国施耐得公司的接触
器和断路器，美国艾默生的可编程控制器PLC
• 技术亮点
a、性能参数及技术指标国内领先，整机外形为国际流行式，非常美观，深受国内外用户的喜爱;
b、该机有地下浇基础固定式，底架固定独立式，外墙附着内爬式、轨道行走式等多种工作方式，适用各种不同的施工对象;
c、工作速度高，调速性能好，工作平稳可靠，回转机构无级调速，起、制动平稳，无冲击;
d、电气控制系统采用专业厂家引进国外先进技术生产的电气元件，寿命比国产元件长3～4倍，故
障少，维修简单，工作可靠;
e、配置各种安全装置，确保塔机工作可靠。

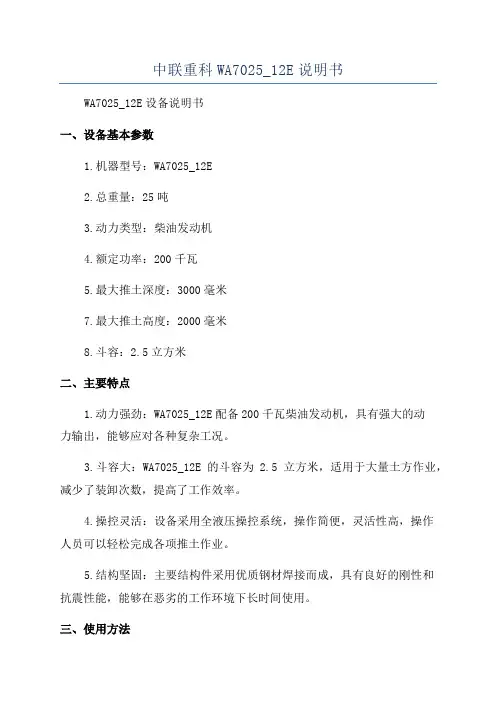

中联重科WA7025_12E说明书WA7025_12E设备说明书一、设备基本参数1.机器型号：WA7025_12E2.总重量：25吨3.动力类型：柴油发动机4.额定功率：200千瓦5.最大推土深度：3000毫米7.最大推土高度：2000毫米8.斗容：2.5立方米二、主要特点1.动力强劲：WA7025_12E配备200千瓦柴油发动机，具有强大的动力输出，能够应对各种复杂工况。
3.斗容大：WA7025_12E的斗容为2.5立方米，适用于大量土方作业，减少了装卸次数，提高了工作效率。
4.操控灵活：设备采用全液压操控系统，操作简便，灵活性高，操作人员可以轻松完成各项推土作业。
5.结构坚固：主要结构件采用优质钢材焊接而成，具有良好的刚性和抗震性能，能够在恶劣的工作环境下长时间使用。
三、使用方法1.检查设备：使用前应检查发动机、液压系统等各个部位是否正常，确保设备处于良好的工作状态。
2.进入驾驶室：穿戴好个人防护装备，正确使用安全带，确保个人安全。
3.启动发动机：先打开发动机开关，然后根据发动机启动要求进行启动。
4.进行推土作业：根据工程需要，选择合适的推土深度、推土距离和推土高度，操纵操纵杆进行推土操作。
5.结束作业：工程完成后，将设备停放在平整的地面上，关闭发动机开关，进行设备检查和维护保养。
四、操作注意事项1.操作前要仔细阅读操作手册，了解设备结构和工作原理。
2.严格按照操作规程进行操作，不得擅自操作或修改设备。
3.操作时要注意周围环境，确保安全。
禁止在人员密集区域或不稳定的斜坡上作业。
5.设备停放时，应选择平整而稳固的地面，确保设备稳固。
6.定期进行设备检查和维护保养，保持设备良好的工作状态。
7.在不了解设备操作方法或发现故障时，应及时向有关人员寻求帮助。
WA7025_12E设备是一种具备强大推土能力的重型机械设备，具有动力强劲、斗容大、操作灵活等特点。
它能够广泛应用于土木工程、公路建设、矿山开采等多个领域。
