游标卡尺读数练习题
1、下列各图是用游标卡尺测长度时，游标尺和主尺位置图,右图是左图的放大图(放大快对齐的那一部分）请你根据图中所示，写出测量结果
2、用图20-1所示的卡尺测量下图所示的圆筒所用材料的体积.要用aa＇测圆筒的__外轮廓__；用bb＇测圆筒的_槽宽___；用c测圆筒的__槽深__.然后进行计算。
3、一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔,现用此卡尺来测量工件的直径，如图20-2所示，该工件的直径为_29。
8___。
4、游标卡尺的主尺最小分度为1mm ，游标上有20个小的等分刻度：用它测量一工件的内径，如图20-3所示。
该工件的内径为_3.85___cm 。
5、以下A ，B ，C 的读书分别是多少
L A = 12.9 mm ； L B = 41.2 mm; L C = 80。
1 mm 。
0 5 10 0
1 2 3 4 5 6 7 8 9 10 0 5 10 0 5 10
A B C。
钢板测量仪游标卡尺读数练习题题目一：测量表面长度
1. 使用一把游标卡尺，测量一张钢板的长度。
2. 将游标卡尺夹住钢板的两端，在保持水平的情况下读取游标卡尺上的刻度值。
3. 记录下读数并计算出钢板的长度。
题目二：测量表面宽度
1. 使用一把游标卡尺，测量一张钢板的宽度。
2. 将游标卡尺夹住钢板的一侧，在保持垂直的情况下读取游标卡尺上的刻度值。
3. 记录下读数并计算出钢板的宽度。
题目三：测量表面厚度
1. 使用一把游标卡尺，测量一张钢板的厚度。
2. 将游标卡尺夹住钢板的一侧，在保持垂直的情况下读取游标卡尺上的刻度值。
3. 记录下读数并计算出钢板的厚度。
题目四：测量钢板孔的直径
1. 使用一把游标卡尺，测量钢板上孔的直径。
2. 将游标卡尺的两个钳位放置在孔的两侧，在保持水平的情况下读取游标卡尺上的刻度值。
3. 记录下读数并计算出孔的直径。
请注意：
- 在测量过程中保持仪器平稳，防止测量误差。
- 在读取刻度值时要准确、细致，尽可能对齐刻度线。
- 在计算过程中，根据不同的题目要求选择合适的计算方法。
以上是钢板测量仪游标卡尺读数练习题的内容，希望对您的学习有所帮助。
祝您顺利完成练习！。
游标卡尺读数练习题
1、下列各图是用游标卡尺测长度时，游标尺和主尺位置图，右图是左图的放大图（放大快对齐的那一部分）请你根据图中所示，写出测量结果
2、用图20-1所示的卡尺测量下图所示的圆筒所用材料的体积。
要用aa ＇测圆筒的____；用bb ＇测圆筒的____；用c 测圆筒的____。
然后进行计算。
3、一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图20-2所示，该工件的直径为____。
4、游标卡尺的主尺最小分度为1mm，游标上有20个小的等分刻度：用它测量一工件的内径，如图20-3所示。
该工件的内径为____cm。
5、以下A，B，C的读书分别是多少
L A= mm; L B= mm; L C= mm.。
游标卡尺1．有一种游标卡尺，主尺的分度值是1㎜，游标卡尺上有50个等分刻度，此游标卡尺的总长度为49㎜，用这种游标尺测长度可以准确到 ㎜，用此卡尺测一木球直径时，游标卡尺刻线是在㎝和㎝两刻线之间，若游标卡尺的第19条刻线与主尺刻线对齐，则此木球的直径为 ㎝。
2．某游标卡尺主尺上最小刻度为1mm ，游标尺上是50分度共49mm ，(图中没有全部画出)下图游标卡尺表示的数值为：_______mm.3．读出下列游标卡尺和螺旋测微器的示数。
⑴ cm ⑵ mm4．用游标卡尺和螺旋测微器测量一根金属丝的长度和直径，测量的结果如图所示，则此金属丝的长度L =___________mm ，直径d =_______________mm 。
5．用游标卡尺测一工件外径的读数如图(1)所示，读数为___________mm ． 用螺旋测微器测一圆形工件的读数如图(2)所示，读数为___________mm ．6．（4分）下图游标卡尺的读数为 cm 螺旋测微器的读数为 mm3 (cm)图(1)1 210203 450 115图8．请读出游标卡尺的数值 .mm9．如图所示，游标卡尺的读数为__________cm，螺旋测微器的读数为__________mm。
10．图为游标卡尺(50分度)测量工件的情况，其读数为____________ mm.。
11．在“长度的测量”实验中，调整游标卡尺两测量脚间距离，主尺和游标的位置如图甲所示，此时游标卡尺的读数为_______mm；若要游标卡尺的读数为0.20mm，应使游标上除0刻度线外第_______条刻度线与主尺上的刻度线对齐.12．如图乙所示，螺旋测微器测出的金属丝的直径是__________mm.13．如图所示，游标卡尺的读数为____mm，螺旋测微器读数为____ mm．14．游标卡尺和螺旋测微器是两种常用的测量长度的精密仪器。
如图甲所示的游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度，图示状态的读数是___ _____mm；用如图乙所示螺旋测微器测量一根金属丝的直径的读数是____________mm。

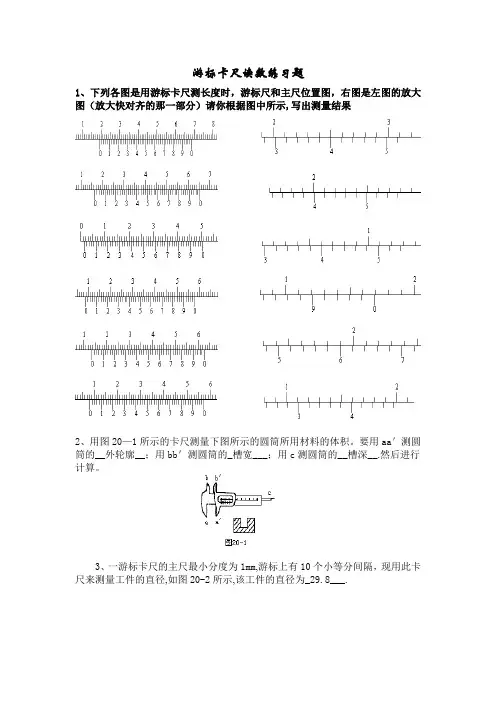

游标卡尺读数练习题
1、下列各图是用游标卡尺测长度时，游标尺和主尺位置图，右图是左图的放大图（放大快对齐的那一部分）请你根据图中所示,写出测量结果
2、用图20—1所示的卡尺测量下图所示的圆筒所用材料的体积。
要用aa＇测圆筒的__外轮廓__；用bb＇测圆筒的_槽宽___；用c测圆筒的__槽深__.然后进行计算。
3、一游标卡尺的主尺最小分度为1mm,游标上有10个小等分间隔，现用此卡尺来测量工件的直径,如图20-2所示,该工件的直径为_29.8___.
4、游标卡尺的主尺最小分度为1mm ，游标上有20个小的等分刻度：用它测量一工件的内径,如图20-3所示。
该工件的内径为_3。
85___cm .
5、以下A ，B,C 的读书分别是多少
L A = 12.9 mm ； L B = 41。
2 mm ； L C = 80。
1 mm 。
0 5 10 0
1 2 3 4 5 6 7 8 9 10 0 5 10 0 5 10
A B C。

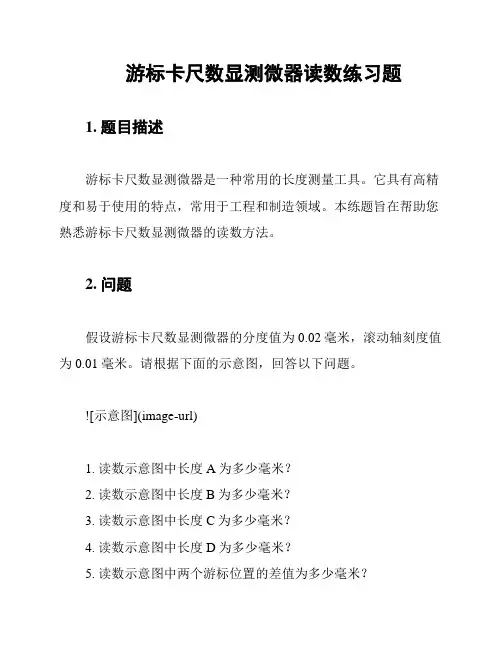

游标卡尺数显测微器读数练习题
1. 题目描述
游标卡尺数显测微器是一种常用的长度测量工具。
它具有高精度和易于使用的特点，常用于工程和制造领域。
本练题旨在帮助您熟悉游标卡尺数显测微器的读数方法。
2. 问题
假设游标卡尺数显测微器的分度值为0.02毫米，滚动轴刻度值为0.01毫米。
请根据下面的示意图，回答以下问题。
1. 读数示意图中长度A为多少毫米？
2. 读数示意图中长度B为多少毫米？
3. 读数示意图中长度C为多少毫米？
4. 读数示意图中长度D为多少毫米？
5. 读数示意图中两个游标位置的差值为多少毫米？
3. 操作方法
请根据游标卡尺数显测微器的使用方法，结合示意图进行读数。
计算时注意滚动轴刻度的计数方式。
4. 答案
1. 长度A为3.56毫米。
2. 长度B为2.47毫米。
3. 长度C为8.02毫米。
4. 长度D为13.18毫米。
5. 两个游标位置的差值为0.62毫米。
注意：由于题目中未提供具体示意图和数值，以上答案仅供参考，请根据实际情况进行对应计算。
---
以上是游标卡尺数显测微器读数练习题的答案。
希望通过这些
练习，您能更好地掌握游标卡尺数显测微器的读数方法和操作技巧。
祝您学习愉快！。

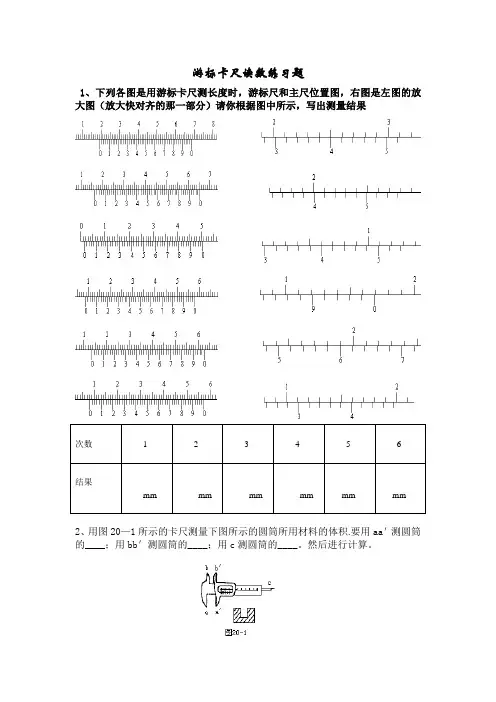

游标卡尺读数练习题
1、下列各图是用游标卡尺测长度时，游标尺和主尺位置图，右图是左图的放大图（放大快对齐的那一部分）请你根据图中所示，写出测量结果
次数 1 2 3 4 5 6
结果
mm mm mm mm mm mm
2、用图20—1所示的卡尺测量下图所示的圆筒所用材料的体积.要用aa＇测圆筒的____；用bb＇测圆筒的____；用c测圆筒的____。
然后进行计算。
3、一游标卡尺的主尺最小分度为1mm ,游标上有10个小等分间隔,现用此卡尺来测量工件的直径,如图20—2所示,该工件的直径为____。
4、游标卡尺的主尺最小分度为1mm ，游标上有20个小的等分刻度：用它测量一工件的内径，如图20—3所示.该工件的内径为____cm 。
5、以下A ，B ，C 的读书分别是多少
L A = mm; L B = mm ； L C = mm.
0 5 10 0
1 2 3 4 5 6 7 8 9 10 0 5 10 0 5 10 A B C。
游标卡尺、外径千分尺读数练习题
姓名：班级
1、下列各图是用游标卡尺测长度时，游标尺和主尺位置图，右图是左图的放大图（放大快对齐的那一部分）请你根据图中所示，写出测量结果
次数 1 2 3 4 5 6
结果
mm mm mm mm mm mm
2、用图20-1所示的卡尺测量下图所示的圆筒所用材料的体积。
要用aa＇测圆筒的____；用bb＇测圆筒的____；用c测圆筒的____。
然后进行计算。
3、一游标卡尺的主尺最小分度为1mm，游标上有20个小等分间隔，现用此卡尺来测量工件的直径，如图所示，该工件的直径为____。
4、游标卡尺的主尺最小分度为1mm，游标上有20个小的等分刻度：用它测量一工件的内径，如图20-3所示。
该工件的内径为____cm。
5.读出下列千分尺的测量结果。
