概述
ip地址基础知识 同学你现在做两个操作
打开你的命令行输是发现了一件很神奇的事情，这两个地址是不一样的。但是我们又经常 说每个主机只有一个ip,这个ip是他的身份标识。这完全矛盾啊。这就引出了我 们今天要讲的NAT技术 其实并不矛盾。这里我们要引入样
由于这三段 Class 的 IP 是预留使用的，所以并不能直接作为Internet 上面的连接之用，不然 的话，到处就都有相同的IP ！那怎么行！网络岂不混乱？所以，这三个 IP 网段就只做为内部私有网 域的IP 沟通之用。一般说来，我们用Ipcofig是无法查到公网ip的，大多数时候，你使用ipconfig查到 的一般就只是以172.开头的b类私有Ip，或者以192.168开头的c类私有Ip.
大家有没有发现，你每次使用ipconfig查到的地址，要么就是172.开头的， 要么就是192.开头的，为什么？难道没有其他开头的嘛，答:基本没有。因为一 个Ip分给我们一个Pc端太不划算了，一般都是很多人共享一个ip，我们用 ipconfig查询到的其实只是我们的局域网Ip,172.开头的意味着我们是B类型的局 域网，以１９２.开头的意味着你是ｃ类的局域网。所以我们一直都没有接触到 正真的ｉｐ，我们一直打交道的都是私有ｉｐ又叫private ip.
概述
ipconfig查出来的是你本机的IP地址，也就是内网私有地址，此类地址是你主机的地址，而是电信 或联通分给你的地址，用于连接互联网。
概述
3.下面我们来介绍public ip和private ip的概念和区别： Public IP : 公共 IP ，经由 INTERNIC 所统一规划的 IP，有这种 IP 才可 以连上 Internet ； Private IP : 私有 IP 或保留 IP，不能直接连上 Internet 的 IP ，主要 用于局域网络内的主机联机规划。
概述
早在 IPv4 规划的时候就担心 IP 会有不足的情况，而且为了应付某些企业内部的网络设定，于是 就有了私有IP (Private IP) 的产生了。私有 IP 也分别在 A, B, C 三个 Class 当中各保留一段作为 私有 IP 网段，那就是：
Class A：10.0.0.0 - 10.255.255.255 Class B：172.16.0.0 - 172.31.255.255 Class C：192.168.0.0 - 192.168.255.255
概述
ip地址基础知识 同学你现在做两个操作
打开你的命令行输是发现了一件很神奇的事情，这两个地址是不一样的。但是我们又经常 说每个主机只有一个ip,这个ip是他的身份标识。这完全矛盾啊。这就引出了我 们今天要讲的NAT技术
学习情境五 网络工程项目的实施
子学习情境3 ：地址转换（NAT)
概述
今天，无数快乐的互联网用户在尽情享受Internet带来的乐趣。他们浏览新 闻，搜索资料，下载软件，广交新朋，分享信息，甚至于足不出户获取一切日用 所需。企业利用互联网发布信息，传递资料和订单，提供技术支持，完成日常办 公。然而，Internet在给亿万用户带来便利的同时，自身却面临一个致命的问题： 构建这个无所不能的Internet的基础IPv4协议已经不能再提供新的网络地址了。
Hale Waihona Puke 概述2011年2月3日中国农历新年， IANA对外宣布：IPv4地址空间最后5个地址块 已经被分配给下属的5个地区委员会。2011年4月15日，亚太区委员会APNIC对外 宣布，除了个别保留地址外，本区域所有的IPv4地址基本耗尽。一时之间，IPv4 地址作为一种濒危资源身价陡增，各大网络公司出巨资收购剩余的空闲地址。其 实，IPv4地址不足问题已不是新问题，早在20年以前，IPv4地址即将耗尽的问题 就已经摆在Internet先驱们面前。这不禁让我们想去了解，是什么技术使这一危 机延缓了尽20年。
其实并不矛盾。这里我们要引入公
概述
IP可以分为Public IP 和 Private IP,出现这种规划的原因在于IPv4所能表 示的IP太少而电脑太多以至于不够用，然而只有Public IP才能直接连接上网络， 所以对于那些公司，学校，政府机构等场所，就可以集中使用私有的IP进行管理， 而大家可以共用一个IP去连接上公网，这样，就省下了许多宝贵的Public IP。
概述
要找到问题的答案，让我们先来简略回顾一下IPv4协议。 IPv4即网际网协议第4版——Internet Protocol Version 4的缩写。IPv4定义一个跨越异种网络互 连的超级网，它为每个网际网的节点分配全球唯一IP地址。如果我们把Internet比作一个邮政系统，那 么IP地址的作用就等同于包含城市、街区、门牌编号在内的完整地址。IPv4使用32bits整数表达一个地 址，地址最大范围就是232 约为43亿。以IP创始时期可被联网的设备来看，这样的一个空间已经很大， 很难被短时间用完。然而，事实远远超出人们的设想，计算机网络在此后的几十年里迅速壮大，网络终 端数量呈爆炸性增长。 更为糟糕的是，为了路由和管理方便，43亿的地址空间被按照不同前缀长度划分为A,B,C,D类地址网 络和保留地址。其中，A类网络地址127段，每段包括主机地址约1678万个。B类网络地址16384段，每段 包括65536个主机地址。 IANA向超大型企业/组织分配A类网络地址，一次一段。向中型企业或教育机构分配B类网络地址，一 次一段。这样一种分配策略使得IP地址浪费很严重，很多被分配出去的地址没有真实被利用，地址消耗 很快。以至于二十世纪90年代初，网络专家们意识到，这样大手大脚下去，IPv4地址很快就要耗光了。 于是，人们开始考虑IPv4的替代方案，同时采取一系列的措施来减缓IPv4地址的消耗。正是在这样一个 背景之下，本期的主角闪亮登场，它就是网络地址转换——NAT。

合集下载

nat转换策略

nat转换策略

nat转换策略
NAT（网络地址转换）转换策略可以根据不同的场景和需求进行设置和调整。

以下是一些常见的NAT转换策略：
1. 静态NAT转换：这种策略是最常用的一种，它将内部网络地址和外部网络地址进行一对一的映射。

这种策略通常用于在内部网络中需要访问外部网络的情况。

2. 动态NAT转换：这种策略是当多个内部网络地址需要映射到同一个外部网络地址时使用的。

动态NAT转换通过使用端口号来实现多个地址的映射。

3. NAPT（网络地址和端口转换）：这种策略是一种更复杂的NAT转换，它可以将多个内部网络地址映射到同一个外部网络地址的不同端口上。

这种策略常用于内部网络中存在多个需要访问外部网络的设备的情况。

4. 双向NAT转换：这种策略在同时进行源地址和目的地址的转换时使用。

它通常用于需要进行源和目的地址同时转换的情况，比如在进行视频会议等应用时。

5. 基于ACL的NAT转换：这种策略通过使用访问控制列表（ACL）来决定哪些内部网络地址需要进行NAT转换。

这种策略可以更加灵活地控制NAT转换的行为，从而实现更加复杂的网络访问控制。

在设置NAT转换策略时，需要考虑多种因素，比如内部
网络地址的数量和范围、外部网络地址的数量和范围、需要访问外部网络的设备数量和位置、网络通信的类型和需求等。

同时，还需要注意NAT转换可能会对网络性能和安全性产生影响，因此需要在设置NAT转换时进行全面的考虑和评估。

NAT转换的三种方式

NAT转换的三种方式

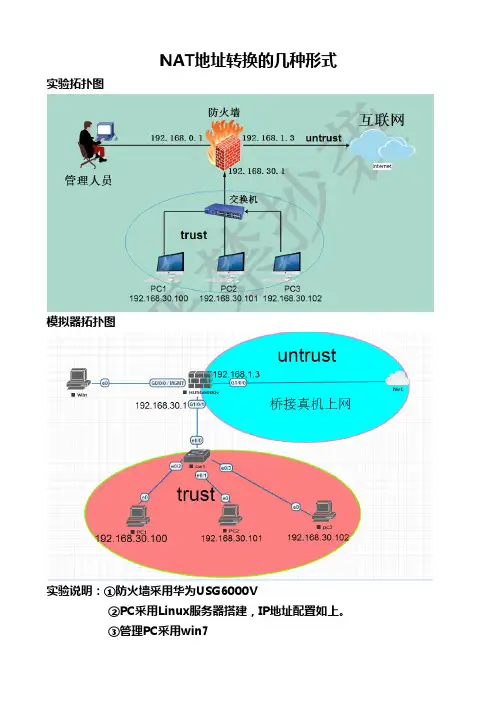

NAT地址转换的几种形式实验拓扑图模拟器拓扑图实验说明：①防火墙采用华为USG6000V②PC采用Linux服务器搭建，IP地址配置如上。

③管理PC采用win7④公网IP费用较高，防火墙的出接口采用真实环境中内网IP模拟，将防火墙的桥接到真实环境中的PC上。

防火墙的基本配置如下：①相应的接口配置相应的IP地址，并把相应的接口划入相应的区域。

②需要配置一条缺省路由指向真实内网的网关。

③配置NAT地址转换如下相应的策略如下此时内网PC去ping百度可以进行测试防火墙的会话如下：（用display firewall session table source inside 192.168.30.100这条命令进行查看）1、上面就是采用公网地址池中的地址进行转换上网。

（缺点是静态一对一进行地址转换，每个公网地址对应一个内网地址。

浪费公网地址，如果有2个公网地址只容许2台PC上网，第三台就无法上网。

现实中不常用）注意：公网IP不能使用防火墙接外网的接口IP。

2.现在使用2个公网地址进行上网。

其他配置不动，只改NAT地址池3.用3台PC去访问百度，发现有1台PC3无法访问百度。

查看防火墙的会话发现只有2个会话实验验证成功二.将2个公网地址的端口转换地址打开3.发现3台PC都可以进行上网查看防火墙的会话发现有3个会话（第三台PC用的两个公网地址中的一个地址进行端口转发）三、将使用1个公网地址打开端口转发地址1、查看3台PC访问百度的情况2、查看防火墙的会话发现有3个会话（三台PC用的1个公网地址的端口进行转发）四、最后一种NAT地址转换（内网访问公网都转换为防火墙的出口地址192.168.1.3）如下图所示1、查看3台PC访问百度的情况查看防火墙的会话发现有3个会话（三台PC用的1个公网地址的端口进行转发，并且是防火墙出口地址192.168.1.3）以上是防火墙的三种端口NAT转换方式。

NAT网络地址转换

NAT网络地址转换

NAT⽹络地址转换⼀、NAT基本概念1）技术背景IPv4地址已经耗尽。

局域⽹⽤户普遍使⽤私有IPv4地址，如何访问公⽹。

局域⽹中使⽤私有IPv4地址的服务器如何对公⽹提供服务。

若需要对外隐藏内⽹的IP，同时内⽹的特定服务器⼜需对外提供服务该如何实现。

2）公⽹IP地址及私有IP地址公⽹地址：公⽹地址是指可以在Internet上使⽤的地址。

为保证整个Internet内的IP地址的唯⼀性，公⽹地址由IANA（Internet Assigned Number Authority）这个国际组织负责分配。

⼀台⽹络设备如果需要使⽤公⽹地址，就必须向ISP（Internet Service Provider）或注册中⼼申请。

私有地址：为了满⾜⼀些实验室、公司或其他组织的独⽴于Internet之外的私有⽹络的需求，RFCA（Requests For Comment）1918为私有使⽤留出了三个IP地址段。

私有地址不能在Internet上被分配，因⽽可以不必申请就可以⾃由使⽤。

私有IPv4地址空间A类10.0.0.010.255.255.255（10.0.0.0/8）B类172.16.0.0172.31.255.255（172.16.0.0/12）C类192.168.0.0192.168.255.255（192.168.0.0/16）3）什么是NATNAT（Network Address Translator）的主要原理是通过解析IP报⽂头部，⾃动替换报⽂头中的源地址或⽬的地址，实现私⽹⽤户通过私⽹IP访问公⽹的⽬的。

私⽹IP转换为公⽹IP的过程对⽤户来说是透明的。

4）NAT的优缺点优点缺点缓解公⽹地址紧缺问题存在转发延迟解决IP地址冲突或重叠的问题端到端寻址变得困难⽹络扩展性更⾼，本地控制也更容易某些应⽤不⽀持NAT内⽹结构及相关操作对外变得不可见NAT产⽣的表项需占⽤设备的内存空间增加了安全性设备性能问题5）NAT类型源IP地址转换（Source IP address-based NAT）No-Port 地址转换（No-PAT）⽹络地址及端⼝转换（NAPT）⽬的IP地址转换（Destination IP address-based NAT）:NAT Server⽬的NAT（5.1）NAT类型1：No-PATNAT No-PAT也可以称为“⼀对⼀地址转换”，在地址转换过程中，数据包的源IP地址由私⽹地址转换为公⽹地址，但端⼝号不做转换。

利用网络地址转换NAT实现内外网互通

利用网络地址转换NAT实现内外网互通

利用网络地址转换NAT实现内外网互通网络地址转换（NAT）是一种通信协议，用于在私有网络和公共网络之间建立连接，从而实现内外网的互通。

NAT的作用是将私有网络中的IP地址转换为可以在公共网络上识别的外部IP地址，以实现内网和外网的通信。

本文将介绍如何利用NAT技术实现内外网互通，并讨论NAT的优点和缺点。

一、NAT的原理和功能网络地址转换（NAT）是一种在网络层对IP地址进行转换的技术。

它通过将私有IP地址转换为公共IP地址，使得私有网络中的主机可以和公共网络中的主机进行通信。

NAT的主要功能包括以下几点：1. IP地址转换：NAT将内网的私有IP地址转换为公共网络中的公共IP地址，以实现内外网之间的通信。

2. 端口转换：NAT可以将内网主机的端口映射到公共网络中的端口，以实现多个内网主机通过同一个公共IP地址访问公共网络。

3. 地址映射：NAT会为内网主机分配一个唯一的公共IP地址，使得内网主机可以在公共网络中被识别和访问。

二、利用NAT实现内外网互通的步骤实现内外网的互通需要按照以下步骤进行配置：1. 配置NAT设备：首先，需选择合适的NAT设备作为网关，该设备负责将内网的IP地址转换为公共网络的IP地址。

配置NAT设备需要指定内网和外网的接口，并设置相应的IP地址、子网掩码和网关信息。

2. 配置内网主机：将内网主机连接到NAT设备的内网接口，并对主机进行相应的IP地址配置。

内网主机的IP地址应与NAT设备内网接口位于同一子网。

3. 配置网络策略：根据需求配置网络策略，允许或限制内网主机与公共网络中的主机进行通信。

网络策略规定了内外网之间的访问规则，可以根据需求设置相应的端口映射、访问限制等。

4. 测试网络连通性：配置完成后，进行网络连通性测试，确保内网主机可以正常访问外部网络资源，以及外部网络可以访问内网主机。

如有问题，可通过诊断工具进行故障排查。

三、NAT的优点和局限性NAT技术作为实现内外网互通的关键技术，具有以下几个优点：1. 节省IP地址：通过NAT技术，可以将多个内网主机映射到一个公共IP地址上，有效节省了IP地址资源的使用。
