EDTA容量法测定绢云母精矿中三氧化二铝试验方法

EDTA络合滴定法测定三氧化二铝
1、准确称量经缩分烘干的试样0.5g，置于银坩埚中，加入3-5g氢氧化钾。

2、在马弗炉650-700℃下熔融约10min，取出稍冷，转移至干燥器冷却至室温。

3、将坩埚转移至已盛有约100ml温水的烧杯中，将熔块完全浸出。

4、向烧杯中加入约20ml浓盐酸和1ml浓硝酸，加热至沸腾，冷却。

5、转入250ml容量瓶中，用水稀释至标线，摇匀。

6、准确吸取25ml溶液，加水稀释至约200ml，向溶液中滴加1-2滴溴酚蓝指示液，滴加氨水（1+1）至溶液出现蓝色，再滴加盐酸（1+2）至溶液出现黄色。

7、加入约15ml PH=3的缓冲溶液，加热至微沸并保持1min。

加入10滴EDTA-Cu溶液和2-3滴PAN指示剂溶液，用0.015mol/L EDTA标准滴定溶液滴定至红色消失。

8、继续煮沸，滴定，直至溶液经煮沸后红色不再出现，呈稳定黄色为止。

注意事项：
1、滴定时溶液的PH值控制在2.5-3.0左右。

若PH>3，则铝离子水解倾向大；若PH<2.5，铝离子配合不完全，都导致分析结果偏低。

2、EDTA-Cu的加入量与溶液中的二氧化钛含量有关，一般以加入10滴为宜。

太少，终点颜色变化不太敏锐，太多，将随溶液中钛离子和锰离子含量增大而产生正误差。

3、铝离子与EDTA的配合速度较慢，故必须反复滴定。

第一次约有90%铝离子被滴定，第二次以后约有99%被滴定，因此一般滴定2-3次所得结果准确度已能满足。

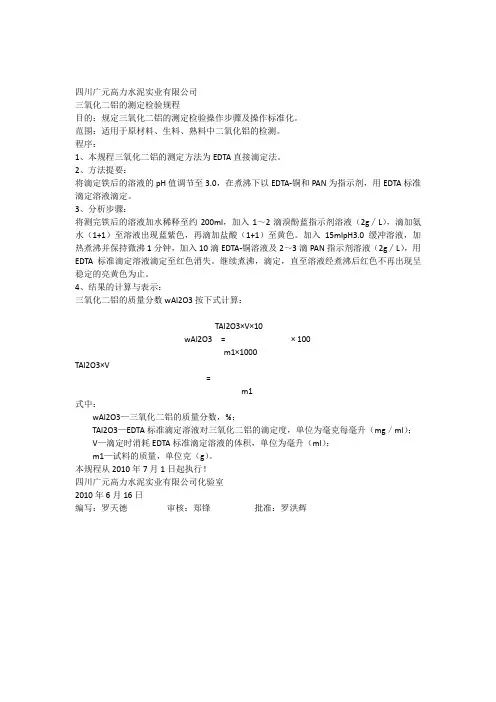

四川广元高力水泥实业有限公司
三氧化二铝的测定检验规程
目的：规定三氧化二铝的测定检验操作步骤及操作标准化。

范围：适用于原材料、生料、熟料中二氧化铝的检测。

程序：
1、本规程三氧化二铝的测定方法为EDTA直接滴定法。

2、方法提要：
将滴定铁后的溶液的pH值调节至3.0，在煮沸下以EDTA-铜和PAN为指示剂，用EDTA标准滴定溶液滴定。

3、分析步骤：
将测完铁后的溶液加水稀释至约200ml，加入1～2滴溴酚蓝指示剂溶液（2g∕L），滴加氨水（1+1）至溶液出现蓝紫色，再滴加盐酸（1+1）至黄色。

加入15mlpH3.0 缓冲溶液，加热煮沸并保持微沸1分钟，加入10滴EDTA-铜溶液及2～3滴PAN指示剂溶液（2g∕L），用EDTA标准滴定溶液滴定至红色消失。

继续煮沸，滴定，直至溶液经煮沸后红色不再出现呈稳定的亮黄色为止。

4、结果的计算与表示：
三氧化二铝的质量分数wAl2O3按下式计算：
TAl2O3×V×10
wAl2O3 = × 100
m1×1000
TAl2O3×V
=
m1
式中：
wAl2O3—三氧化二铝的质量分数，%；
TAl2O3—EDTA标准滴定溶液对三氧化二铝的滴定度，单位为毫克每毫升（mg／ml）；
V—滴定时消耗EDTA标准滴定溶液的体积，单位为毫升（ml）；
m1—试料的质量，单位克（g）。

本规程从2010年7月1日起执行！
四川广元高力水泥实业有限公司化验室
2010年6月16日
编写：罗天德审核：郑锋批准：罗洪辉。

EDTA容量法测定铁矿石中的三氧化二铝铁矿石中铝的含量不高，如用EDTA容量法，大量铁的存在干扰铝的测定。

用氯化钠—氢氧化钠小体积沉淀分离铁和钛后进行测定，手续较长。

这里介绍二个方案：一是在系统分析溶液中分取部分溶液（不超过50毫克试样），不经分离直接用EDTA—KF容量法测定铝（钛）；第二个方案是单独称样，在分离铁和钛后的溶液中测定铝，手续比较简便。

大量铁存在时，铁与EDTA产生很深的黄色，使滴定终点是明显，铬（Ⅲ）与EDTA形成深紫色络合物，不超过3毫克不影响终点观察。

大量铬（Ⅵ）存在时，其本身为橙黄色，影响终点观察。

锰小于0.5毫克不干扰测定，大于0.5毫克时使终点不稳定，容易褪色。

当有大量磷酸盐和硫酸盐存在时，不宜用铅盐滴定。

铜大于10毫克时，也影响终点观察。

本法适用于含1%以下是三氧化二铝的测定。

一、试剂：乙酸—乙酸铵缓冲溶液，pH6，称400克乙酸铵溶于1000毫升水中，用乙酸将pH调至6，用水稀释至1200毫升。

EDTA标准溶液，0.002M，称取7.5克乙二胺四乙酸二钠，溶于1000毫升水中。

铝标准溶液，1毫升含1毫克三氧化二铝。

称取纯铝片0.5293克，加1∶1盐酸100毫升，溶解后移入1000毫升溶量瓶中，以水稀释至刻度，摇匀。

必要时用重量法校正。

乙酸锌标准溶液，0.02M，称取4.4克乙酸锌Zn(C2H3O2)2·2H2O置于烧杯中，加水溶解，加2毫升盐酸，用水稀释至1000毫升，摇匀。

标定：吸取10～20毫克铝的标准溶液，置于250毫升烧杯中，加甲基橙指示剂1滴，滴加1∶1氨水中和至溶淮变黄，再用1∶1盐酸中和至溶液呈红色，加0.02MEDTA标准溶液20毫升，加热到60～70°。

再用氨水中和至溶液变黄色，加pH6的缓冲溶液15毫升，煮沸1～2分钟，在冷水中冷却。

加0.2%二甲酚橙指示剂2～3滴，用乙酸锌标准溶液滴定至紫色（不计读数）。

加20%氟化钾溶液10毫升，加热煮沸2～3滴，用乙酸锌标准溶液滴定至紫红色（不计读数）。

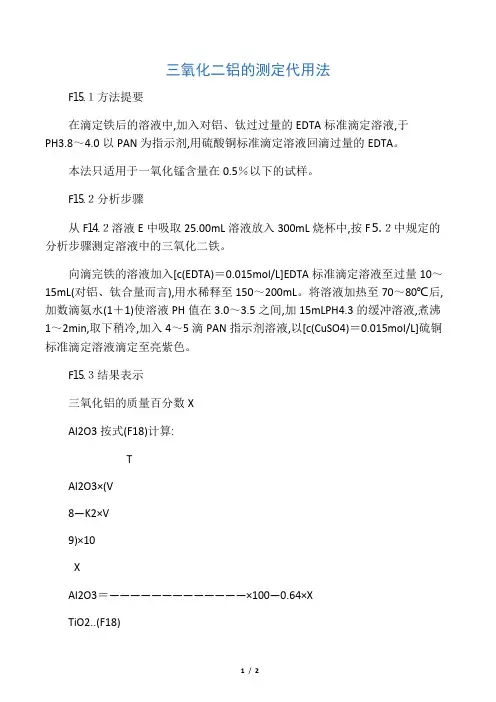

三氧化二铝的测定代用法F⒖１方法提要在滴定铁后的溶液中,加入对铝、钛过过量的EDTA标准滴定溶液,于PH3.8～4.0以PAN为指示剂,用硫酸铜标准滴定溶液回滴过量的EDTA。

本法只适用于一氧化锰含量在0.5％以下的试样。

F⒖２分析步骤从F⒕２溶液E中吸取25.00mL溶液放入300mL烧杯中,按F⒌２中规定的分析步骤测定溶液中的三氧化二铁。

向滴完铁的溶液加入[c(EDTA)＝0.015mol/L]EDTA标准滴定溶液至过量10～15mL(对铝、钛合量而言),用水稀释至150～200mL。

将溶液加热至70～80℃后,加数滴氨水(1＋1)使溶液PH值在3.0～3.5之间,加15mLPH4.3的缓冲溶液,煮沸1～2min,取下稍冷,加入4～5滴PAN指示剂溶液,以[c(CuSO4)＝0.015mol/L]硫铜标准滴定溶液滴定至亮紫色。

F⒖３结果表示三氧化铝的质量百分数XAl2O3按式(F18)计算:TAl2O3×(V8—K2×V9)×10XAl2O3＝—————————————×100—0.64×XTiO2..(F18)m19×1000式中: XAl2O3—三氧化二铝的质量百分数,％;TAl2O3—每毫升EDTA标准滴定溶液相当于三氧化二铝的毫克数,mg/mL;V8—加入EDTA标准滴定溶液的体积,mL; V9—滴定时消耗硫酸铜标准滴定溶液的体积,mL;K2—每毫升硫酸铜标准滴定溶液相当于EDTA标准滴定溶液的毫升数;XTiO2—按F⒑２测得二氧化二铝的换算系数; m19—F⒕２中试料的质量,g;0.64—二氧化钛对三氧化二铝的换算系数。

F⒖４允许差同一试验室的允许差为0.20％;不同试验室的允许差为0.30％。
